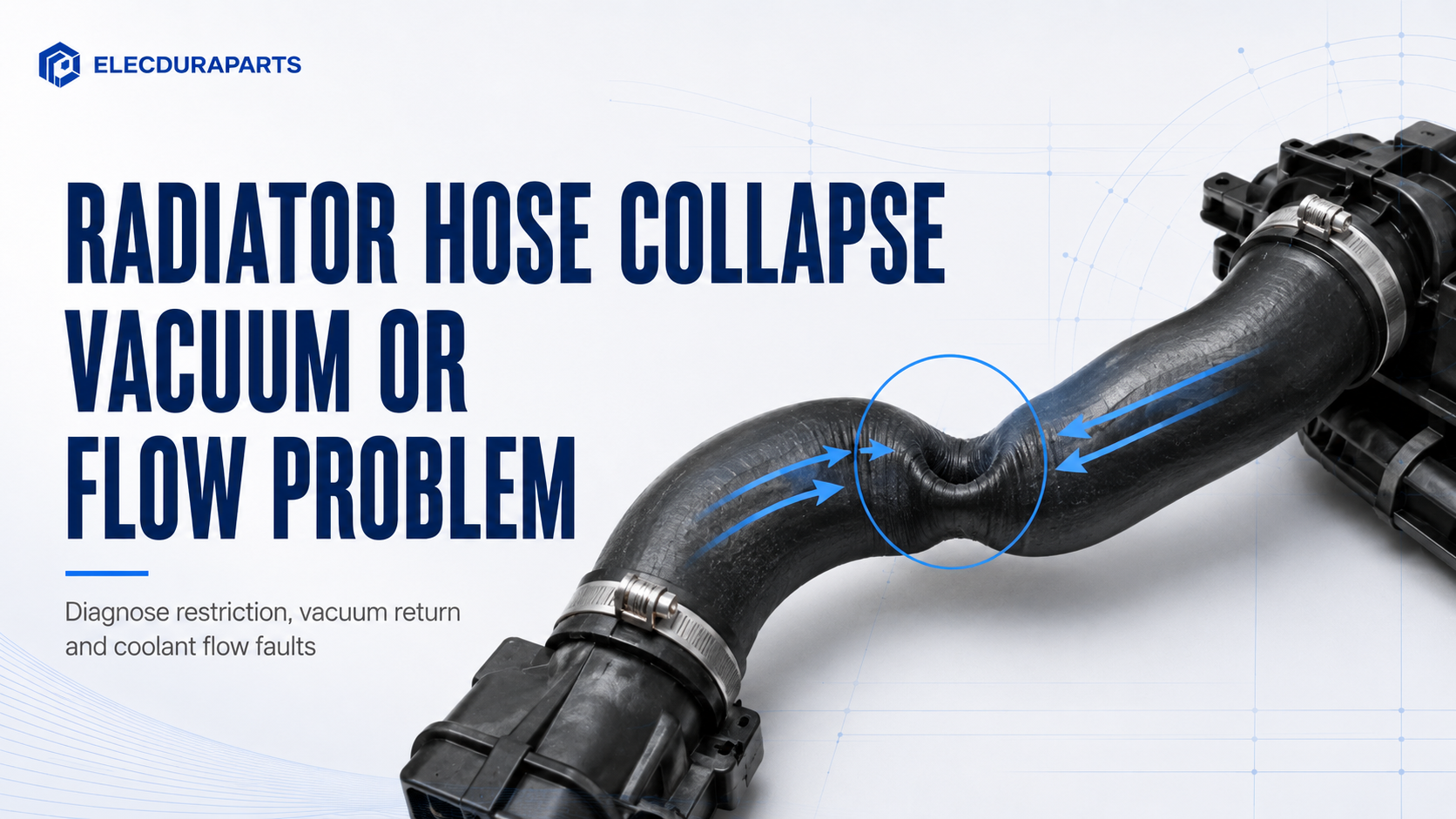

Causas do colapso da mangueira do radiador: Encontre o problema de vácuo ou fluxo

Uma mangueira do radiador pode entrar em colapso após o desligamento porque o líquido refrigerante se contrai e o sistema não consegue puxar fluido ou ar de volta pelo caminho de retorno pretendido. Ele também pode achatar enquanto o motor funciona se a sucção do lado da bomba exceder o suporte estrutural da mangueira. O tempo é importante: uma mangueira que rompeu após o resfriamento aponta para um ramo diferente daquele que colapsa apenas em altas rotações.

Comece com Quando o colapso acontece

Caminho de vácuo de resfriamento

À medida que o líquido refrigerante se contrai, a válvula de vácuo da tampa deve permitir o retorno do líquido refrigerante do frasco de recuperação. Uma válvula presa, uma mangueira pequena bloqueada, um tubo comprimido, uma ventilação do reservatório selada, uma tampa incorreta ou um gargalo de enchimento danificado podem reter o vácuo. Inspecione todo o caminho em vez de substituir primeiro a mangueira grande.

Por que o nível do reservatório é importante

Se o líquido refrigerante entrar quente na garrafa, mas não retornar frio, o nível da garrafa e o nível do radiador se moverão em direções opostas. Marque os níveis frio/quente e inspecione vazamentos que possam admitir ar em vez de líquido refrigerante.

Executando o colapso no lado da entrada da bomba

A mangueira inferior geralmente fica na entrada da bomba. Alta demanda da bomba, restrição radiador , mangueira errada, falta de mola interna quando especificado, reforço amolecido ou uma torção podem permitir que a pressão atmosférica externa o achate. Não insira uma mola universal, a menos que a aplicação exija uma.

Restrição separada de mangueira fraca

Observe a rotação controlada, compare a temperatura de entrada/saída e as evidências de fluxo, inspecione a condição do radiador e verifique a configuração correta do termostato/desvio. Nunca remova a proteção ou trabalhe perto de ventiladores giratórios em um motor quente.

Decisão de substituição

Substitua uma mangueira encharcada de óleo, rachada, inchada, delaminada, permanentemente achatada, desgastada, danificada pelo calor ou estruturalmente fraca. Corrija a causa do vácuo/fluxo antes de instalá-la, ou a nova mangueira poderá quebrar novamente.

Rastrear um colapso de resfriamento como uma falha de circuito fechado

Observe a troca de nível quente para frio

Comece com um motor frio e nível de líquido refrigerante conhecido. Marque o nível do frasco de recuperação e observe seu aumento após um ciclo de aquecimento completo e seu retorno após resfriamento completo. Nunca abra um sistema pressurizado quente. Se o líquido refrigerante sair do radiador, mas não retornar, inspecione a pequena mangueira de recuperação de ponta a ponta, suas braçadeiras, o tubo coletor da garrafa e a ventilação da garrafa. Uma conexão pode permanecer estanque a líquidos sob pressão e ainda admitir ar sob vácuo, portanto, manchas secas são uma evidência útil mesmo quando não aparece nenhum gotejamento ativo.

Inspecione ambas as válvulas na tampa de pressão

A válvula de pressão controla o limite superior de pressão; a válvula de vácuo menor admite o fluxo de retorno durante a contração. Uma tampa pode reter a pressão, mas falhar na função de vácuo. Confirme a profundidade correta do gargalo e as posições de vedação porque uma tampa que trava fisicamente no gargalo ainda pode colocar uma vedação na superfície errada. Examine a corrosão, as abas dobradas e os depósitos que impedem o movimento livre da válvula. Substitua uma tampa incorreta ou danificada pelo projeto especificado em vez de selecionar apenas pela pressão nominal.

Distinguir o vácuo retido de um reservatório não ventilado

Os sistemas de recuperação variam. Algumas garrafas operam perto da pressão atmosférica; os tanques de expansão pressurizados usam diferentes arranjos de tampas e mangueiras. Uma ventilação bloqueada em uma garrafa não pressurizada pode resistir ao fluxo de retorno, enquanto uma rachadura acima do nível quente pode aspirar ar durante o resfriamento. Mapeie o circuito real antes de aplicar um diagnóstico genérico.

Diagnosticar colapso durante a operação do motor

Use um teste de velocidade controlada

Com as proteções instaladas e o pessoal afastado das correias e ventiladores, observe o formato da mangueira desde a marcha lenta até a velocidade de teste especificada. Uma mangueira que se achata progressivamente à medida que a velocidade da bomba aumenta indica que a pressão interna está caindo abaixo da resistência da mangueira à pressão atmosférica. Pare o teste se a temperatura subir de forma anormal. Não aperte uma mangueira quente nem coloque a mão na área do ventilador.

Procure restrições a montante

Em um arranjo convencional, a mangueira inferior transporta refrigerante resfriado do faixa do radiador em direção à bomba. Tubos bloqueados internamente, uma saída danificada, detritos, um componente instalado incorretamente ou um arranjo de bypass incompatível podem aumentar a sucção. Uma diferença de temperatura deve ser interpretada com carga e vazão: uma grande queda pode indicar forte rejeição de calor, baixa vazão ou ambos.

Avalie a estrutura e instalação da mangueira

Uma mangueira moldada utiliza construção de parede, reforço têxtil e geometria selecionada para pressão, vácuo, temperatura e movimento. O envelhecimento pode separar as camadas internas sem rachaduras externas dramáticas. A contaminação por óleo amolece alguns compostos, enquanto a força excessiva de fixação pode cortar o reforço. Uma substituição excessivamente longa pode dobrar quando o motor se move; um muito curto pode puxar o pescoço. Verifique a folga em toda a amplitude de movimento do motor.

Correspondência no atacado

Envie OE, veículo/motor, forma moldada de vários ângulos, diâmetro interno em ambas as extremidades, portas de ramificação, comprimento, zonas de fixação, mangas de proteção, especificação de reforço/mola, exposição ao líquido refrigerante/óleo e quantidade. A embalagem deve evitar dobras permanentes.

Use testes de pressão e vácuo para as perguntas certas

Teste de pressão do sistema de refrigeração

Um teste de pressão fria pode localizar vazamentos no gargalo da tampa, nas juntas da mangueira, no radiador, na bomba, na carcaça e no circuito do aquecedor. Aplique apenas a pressão especificada com equipamento adequado. Este teste não reproduz a alta velocidade da bomba e não prova que a válvula de retorno de vácuo funciona. Se a pressão cair, encontre o caminho do vazamento em vez de presumir que a mangueira grande é porosa. Vazamentos internos e falhas dependentes da temperatura podem exigir procedimentos específicos da aplicação.

Teste de limite

Um testador de tampa pode verificar a liberação e vedação da válvula de pressão, mas o adaptador deve se ajustar corretamente ao projeto da tampa. A pequena válvula de vácuo também precisa de movimento livre e de uma sede intacta. Os depósitos podem torná-lo intermitente. Compare o número da peça, a geometria do pescoço e as especificações de pressão antes de condenar ou aprovar a tampa; diâmetro semelhante e orelhas de travamento são insuficientes.

O enchimento a vácuo não é um atalho para o diagnóstico

Uma ferramenta de preenchimento de vácuo de oficina ajuda a evacuar o ar e preencher um sistema de som, e pode revelar uma grande incapacidade de manter o vácuo. Ele não valida todos os caminhos de fluxo operacional ou funções de retorno de limite. Siga os procedimentos do equipamento e do veículo, pois o vácuo excessivo ou aplicado incorretamente pode distorcer os componentes fracos. Após o enchimento, conclua as verificações especificadas de sangramento e aquecimento.

Erros de diagnóstico que causam colapso repetido da mangueira

Não confunda sensação suave com fracasso por si só

A rigidez da mangueira muda com a temperatura e a construção. Compare uma área suspeita com seções não danificadas somente quando o sistema estiver frio e despressurizado. Protuberâncias, desbastes locais, reforços expostos, fissuras nas curvas e deformações permanentes têm mais peso diagnóstico do que uma compressão subjetiva. Algumas mangueiras moldadas modernas variam deliberadamente a seção da parede e incluem ramificações internas ou restritores de fluxo.

Não adicione uma mola interna universalmente

Algumas aplicações utilizam uma mola ou reforço formado; outros dependem da construção de mangueiras e do projeto do sistema. Adicionar uma mola não aprovada pode desgastar o revestimento, corroer, migrar ou obstruir o fluxo. Sua ausência só é evidência quando a especificação da aplicação assim o exige. Ao fazer o pedido, solicite a mangueira projetada correta em vez de usar uma mangueira universal e suporte improvisado.

Repare a causa antes de instalar a mangueira

Prepare as conexões

Deixe o motor esfriar completamente e drene o líquido refrigerante pelo método aprovado. Inspecione os gargalos quanto a corrosão, arestas vivas, distorção e restos de mangueira antiga. Um pescoço danificado pode cortar o novo revestimento ou admitir ar. Use o tipo e localização de braçadeira especificados; apertar demais pode danificar as saídas de plástico ou o reforço, enquanto uma braçadeira colocada além do cordão pode vazar sob vácuo.

Preservar a orientação moldada

Alinhe as marcas de indexação e as ramificações antes de apertar. A mangueira não deve entrar em contato com correias, pás do ventilador, peças de escapamento ou suportes pontiagudos e deve tolerar o movimento do motor sem tensão. As mangas protetoras devem permanecer nas zonas projetadas de abrasão ou calor. Evite torcer a mangueira para forçar uma extremidade na posição porque a torção pode iniciar a torção quando estiver quente.

Reabasteça, sangre e verifique ambos os estados operacionais

Use o líquido refrigerante e o procedimento de enchimento especificados. Os pontos de sangria, os controles do aquecedor, as bombas elétricas ou os modos de serviço variam de acordo com a aplicação. Após o aquecimento, verifique vazamentos, movimento do reservatório, saída do aquecedor e formato da mangueira na velocidade de teste aprovada. Em seguida, deixe esfriar completamente e confirme se os níveis do radiador e do reservatório se recuperam normalmente. Um reparo não é verificado até que o colapso específico do tempo original esteja ausente.

Construção de mangueiras e exposição química

O calor e o tempo enfraquecem mais do que a superfície externa

Ciclos de temperatura repetidos envelhecem o revestimento interno, o reforço e a cobertura de maneira diferente. A degradação eletroquímica pode criar rachaduras internas ou canais que não são óbvios do lado de fora. Uma mangueira próxima a um escapamento ou turboalimentador pode endurecer localmente, enquanto uma mangueira exposta ao óleo do motor pode inchar e perder resistência ao vácuo. Corrija o vazamento ou o problema da proteção térmica antes de instalar a substituição.

A contaminação do líquido refrigerante altera o risco

A mistura de fluidos incompatíveis, o uso de água inadequada ou a adição de selantes não aprovados podem criar depósitos e atacar os materiais do sistema. Os depósitos podem restringir a pequena linha de recuperação ou a válvula de tampa, mesmo quando a mangueira grande permanece aberta. Se houver contaminação, siga o procedimento de limpeza do fabricante do veículo e inspecione componentes do termostato e passagens do radiador.

Verificações de qualidade e embalagem no atacado

Aprovar a instalação de uma amostra controlada

Compare a linha central moldada, a marcação final, os diâmetros, o engate do cordão, a localização da ramificação e a folga instalada na aplicação exata. Registre a amostra aprovada e a revisão do desenho. Uma mangueira pode ter extremidades corretas, mas interferir na cobertura do ventilador ou dobrar quando o trem de força se move. A aprovação da instalação deve incluir inspeção a frio e a quente, sempre que possível.

Evite que a embalagem crie o defeito

Dobrar ou amarrar bem pode definir uma seção plana permanente durante o armazenamento e transporte. As caixas devem suportar o formato moldado natural e proteger as extremidades da conexão contra deformação e sujeira. Estabeleça limites de empilhamento e evite exposição prolongada à luz solar, fontes de ozônio, óleos e calor excessivo. A inspeção de entrada deve separar o conjunto de embalagens de um verdadeiro defeito de moldagem ou reforço.

O que incluir em uma solicitação de orçamento

Forneça o número exato do equipamento original, motor e aplicação de mercado; fotografias da mangueira antiga instalada e removida; momento do colapso; diâmetros internos; conexões de ramais e sensores; orientação moldada; exigência de reforço ou mola; mangas e clipes; histórico de refrigerante e contaminação; quantidade; destino; e necessidades de embalagem. Inclua as descobertas do limite e do circuito de recuperação quando a compra ocorrer após uma reclamação de colapso. Esta evidência permite à Elecduraparts distinguir um pedido de mangueira de um diagnóstico do sistema de refrigeração, em vez de prometer que apenas uma nova mangueira resolverá a falha.

Links relacionados: termostatos, fornecedores de termostatos, ventiladores de resfriamento, motores de ventilador, embreagens de ventilador, diagnóstico de ventilador, resfriadores de óleo, refrigeradores por atacado, fornecedores de refrigeradores, condensadores, sistema térmico, atacado, contato, Refrigeração Honda e Refrigeração Ford.

Durante o resfriamento, a tampa e o circuito de recuperação devem admitir o retorno do líquido refrigerante à medida que o volume do sistema se contrai.

O tempo de colapso separa uma falha de vácuo retido das falhas de sucção na entrada da bomba e da estrutura da mangueira.

Uma substituição deve corresponder ao roteamento moldado, conexões, reforço e proteção – não apenas ao comprimento total.

Uma sequência prática de diagnóstico

1. Resfrie o sistema completamente e documente qual mangueira quebrou e quando.

2. Registre os níveis do radiador ou tanque de expansão e do frasco de recuperação.

3. Verifique a configuração exata da tampa, gargalo e reservatório.

4. Inspecione o tubo de retorno quanto a rachaduras, bloqueios e pontos de entrada de ar.

5. Inspecione a mangueira grande quanto a deformações, contaminação e roteamento incorreto.

6. Para colapso em funcionamento, investigue a restrição de entrada da bomba sob um teste controlado de velocidade segura.

7. Corrija a causa, reabasteça e sangre e, em seguida, verifique o ciclo de operação e de resfriamento.

Esta sequência evita a substituição da mangueira visível, deixando inalterada a falha de vácuo ou restrição.

Perguntas frequentes

Uma mangueira inferior colapsada sempre significa uma tampa ruim?

Não.

O colapso do resfriamento geralmente envolve o caminho de retorno; o colapso contínuo pode envolver sucção, restrição ou reforço fraco.

Cada mangueira inferior deve conter uma mola?

Não.

Use apenas a construção especificada pela aplicação.

O colapso pode ocorrer sem superaquecimento?

Sim.

Uma falha de retorno de resfriamento pode deformar a mangueira após o desligamento enquanto a temperatura foi controlada. Ainda precisa de correção.

Regra de Decisão Final

Uma mangueira do radiador quebrada é um resultado físico, não um diagnóstico completo. Primeiro classifique-o por tempo. O colapso após o resfriamento aponta para um sistema que não pode admitir o retorno do líquido refrigerante ou do ar à medida que o volume se contrai. O colapso somente enquanto o motor estiver funcionando aponta para sucção de entrada da bomba, restrição a montante, roteamento incorreto ou estrutura inadequada da mangueira. O achatamento permanente depois que o motor está frio e despressurizado indica danos materiais ou deformação no armazenamento e na instalação.

Não faça o pedido apenas com uma fotografia da seção plana. Verifique a tampa e o gargalo, a disposição do reservatório, o tubo de retorno, a condição do radiador e a mangueira moldada exata. Se a mangueira estiver danificada, substitua-a, mas ao mesmo tempo elimine a causa. Após o reparo, observe a troca do reservatório durante o aquecimento e o resfriamento e confirme o formato da mangueira durante o teste de operação segura. Essa verificação de dois estados é mais útil do que uma única verificação de inatividade sem vazamentos.

Para os distribuidores, o controle da mangueira moldada começa com a correspondência exata do equipamento original e da aplicação. Guarde uma amostra ou desenho aprovado, diâmetros finais, localizações de ramificações, indexação, reforço e detalhes da luva. Embale a mangueira em seu formato natural e inspecione as caixas aleatórias quanto a pegajosidade ou contaminação. Essas etapas reduzem reclamações repetidas sem prometer que uma mangueira resolverá uma falha na tampa, no radiador ou na bomba.

Registre o resultado pós-reparo nos mesmos termos da reclamação original. Se a mangueira quebrar após um resfriamento noturno, uma verificação de marcha lenta imediatamente após o enchimento estará incompleta; o veículo deve esfriar completamente enquanto o caminho de retorno é observado. Se o colapso ocorreu em alta rotação do motor, uma inspeção estática durante a noite não poderá provar que a restrição desapareceu. Repita a verificação operacional controlada com todas as proteções instaladas e, em seguida, revise a temperatura e o formato da mangueira. Essa simetria entre reclamação e verificação é o que faz da substituição de peças um diagnóstico.

Os registros de manutenção da frota podem revelar padrões que um veículo não consegue. O colapso repetido após a substituição da tampa pode indicar corrosão no pescoço, encanamento do reservatório ou peça de serviço incorreta. Falhas concentradas após troca de fonte de mangueira podem justificar revisão dimensional, de reforço e de embalagem. Separe as evidências de instalação, sistema e produto antes de atribuir responsabilidades. Um registro claro do defeito deve incluir aplicação, quilometragem ou horas, condição do líquido refrigerante, local e momento do colapso, fotografias, referência da peça e ação corretiva. Essas informações permitem que um fornecedor investigue o processo relevante em vez de tomar uma decisão genérica de garantia.

Uma mangueira pode mudar brevemente de forma à medida que a pressão e a temperatura mudam, sem colapso prejudicial. Diagnosticar uma falha quando a deformação for claramente repetível, restringir o fluxo, permanecer após o resfriamento ou acompanhar evidências de falha no caminho de retorno ou construção fraca. O vídeo de uma posição segura pode documentar o tempo. Isto evita que o movimento normal seja confundido com um defeito, preservando ao mesmo tempo a evidência de uma restrição real.
