Teste de pressão do refrigerador de ar de carga: PSI, pontos de vazamento e lista de verificação de inspeção do comprador

Um teste de pressão do refrigerador de ar de admissão é a maneira mais confiável de confirmar se um intercooler de caminhão a diesel está vazando antes que o comprador aprove a substituição. O método básico é vedar a entrada e saída do CAC com adaptadores de teste adequados, adicionar pressão de ar controlada, monitorar a queda de pressão e usar água com sabão para identificar bolhas no ponto exato de vazamento. Muitos testes de oficinas pesadas usam uma faixa moderada, como 15 a 30 psi, mas o limite correto deve seguir o procedimento do veículo, a condição do refrigerador e a política de segurança. O objetivo não é punir o cooler antigo com pressão excessiva. O objetivo é reproduzir uma carga de ar de reforço razoável e documentar se o refrigerador mantém pressão.

Para importadores, distribuidores, redes de reparos e compradores de frotas, um teste de pressão muda a conversa da opinião para a evidência. “O caminhão tem pouca potência” não é suficiente para pedir um CAC. 'O teste de pressão a 25 psi mostrou bolhas na junta inferior do tubo ao coletor após 40 segundos' é útil. Ele informa ao comprador o que falhou, apoia a revisão da garantia e ajuda o fornecedor a combinar a substituição por tamanho do núcleo, projeto do tanque, direção da porta, layout de montagem e serviço operacional.

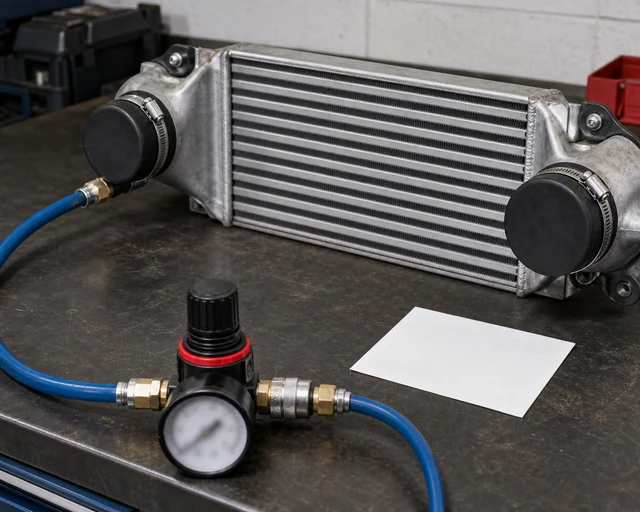

Um teste de pressão CAC seguro começa com tampas seguras, pressão de ar controlada e uma configuração estável antes que qualquer leitura de vazamento seja confiável.

Referência de teste rápido

A queda exata permitida depende do procedimento de teste e do design do cooler. Uma pequena mudança de pressão pode ser causada pelo assentamento do adaptador, pela expansão da mangueira, pela mudança de temperatura ou pelo comportamento do manômetro. Um fluxo visível de bolhas de uma junta de tubo, costura de tanque, gargalo rachado ou núcleo perfurado é uma evidência mais forte do que uma vaga alegação de queda de pressão. Para revisão B2B, sempre documente onde o vazamento aparece.

Por que o teste de pressão é melhor que a adivinhação

As falhas do refrigerador de ar de admissão geralmente se parecem com outros problemas de admissão de ar. Impulso baixo, fumaça preta, alta temperatura de exaustão, baixa economia de combustível ou um som sibilante podem vir do CAC, mas também podem vir de botas divididas, braçadeiras soltas, tubos rachados, restrição do filtro de ar, problemas de controle do turbo ou gerenciamento do motor relacionado ao sensor. A inspeção visual por si só pode não detectar um vazamento que só abre sob pressão.

O teste de pressão isola o CAC e suas conexões, de modo que a decisão de reparo é baseada em evidências mensuráveis. Se o CAC mantiver pressão, mas a bota vazar, o comprador não deve substituir o cooler. Se o CAC vazar em uma junta do tubo ao coletor, na costura do tanque ou em um furo causado por impacto na estrada, a substituição será mais fácil de justificar. Se a configuração do teste vazar em um adaptador, o teste deverá ser corrigido antes de qualquer conclusão ser feita.

Para os distribuidores, esta evidência também reduz o atrito nas reclamações. Um CAC devolvido sem fotos de teste e sem registro de pressão é difícil de avaliar. Um CAC devolvido com fotos da localização da bolha, pressão de teste, tempo de espera e aplicação do veículo dá ao fornecedor uma base muito mais clara para revisão técnica.

Escolhendo pressão de teste segura

Um teste prático de pressão do CAC deve usar pressão controlada e não o máximo de ar disponível na loja. Muitas verificações pesadas são realizadas na faixa de 15 a 30 psi porque essa faixa costuma ser suficiente para revelar rachaduras, furos e vazamentos nas costuras sem abusar do resfriador. Algumas aplicações podem exigir um procedimento diferente, especialmente motores de alto rendimento, equipamentos especiais ou componentes envelhecidos com danos visíveis. As informações de serviço da oficina devem controlar a escolha final da pressão.

A fonte de pressão deve ser regulada. Um medidor deve estar visível durante o teste. O refrigerador deve ser apoiado para que não se mova quando a pressão for aplicada. Se o refrigerador for testado fora do veículo, a configuração da bancada ou do piso deverá proteger as aletas, tanques e pescoços. Se testado no veículo, certifique-se de que os tubos tampados e os adaptadores estejam seguros e que a área ao redor seja segura.

Não use pressão excessiva para “provar” um fracasso. A sobrepressurização pode partir um tanque antigo, aumentar uma fissura ou criar danos que não existiam durante a operação. Para a revisão da garantia, isso pode tornar as evidências mais fracas em vez de mais fortes. Um bom relatório indica a pressão utilizada, o motivo da escolha, o tempo de espera e o resultado do vazamento.

Bloqueando portas e configurando o teste

A entrada e saída do CAC devem ser vedadas com adaptadores corretos. Tampas de borracha macia, plugues expansíveis ou kits de teste CAC dedicados podem ser usados ​​dependendo do tamanho do tubo e do equipamento da oficina. O adaptador deve assentar perfeitamente e não deve escorregar sob pressão. A má vedação no adaptador é um motivo comum para relatórios falsos de falhas.

Antes de pressurizar, inspecione os gargalos de entrada e saída. Procure amassados, rolos de talão desgastados, ranhuras de fixação, tubos ovalizados, corrosão ou contaminação por óleo que possam impedir a vedação do adaptador. Se o pescoço estiver danificado, anote no relatório, pois isso também pode explicar o estouro repetido da bota em serviço.

Quando o CAC for testado com tubos conectados, marque qual conexão está sendo testada. Um vazamento na bota não deve ser registrado como um vazamento no cooler. Um vazamento na junta tanque-núcleo não deve ser descartado como um problema de fixação. A separação clara protege tanto a oficina quanto o fornecedor de peças.

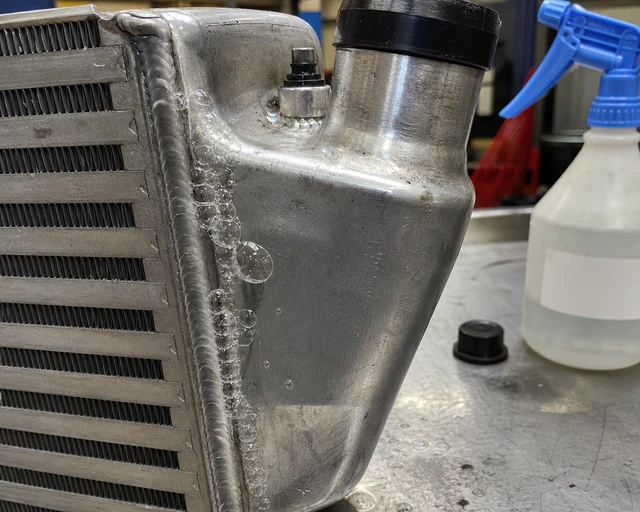

Bolhas de sabão em costuras, soldas, tanques e gargalos de tubos ajudam a localizar um vazamento que pode não ser óbvio durante uma inspeção visual.

Leituras de solução de sabão e queda de pressão

A queda de pressão mostra que o ar está escapando, mas não identifica a parte exata que falhou. Água com sabão ou uma solução adequada para bolhas transformam o teste em uma inspeção específica do local. Pulverize o gargalo de entrada, o gargalo de saída, os tanques finais, as costuras do tanque, as juntas do tubo ao coletor, as soldas, a face do núcleo, os cantos, as áreas de montagem e qualquer marca de impacto. Um fino fluxo de bolhas pode revelar um orifício invisível quando o refrigerador está seco.

As leituras de pressão devem ser registradas de forma consistente. Por exemplo, uma oficina pode observar: 'Pressurizado a 25 psi; após 60 segundos a pressão caiu para 18 psi; bolhas apareceram na costura inferior direita do tanque.' Isso é muito mais forte do que 'falha no teste de pressão'.

A temperatura pode influenciar as leituras de pressão, especialmente se o refrigerador tiver sido recentemente aquecido, lavado ou movido de uma área fria para uma área quente. Isso não significa que o teste de pressão não seja confiável. Isso significa localização visível do vazamento e procedimento consistente. Para o controle de qualidade B2B, fotos e vídeos curtos do ponto de bolha são valiosos porque reduzem as disputas depois que a peça sai da loja.

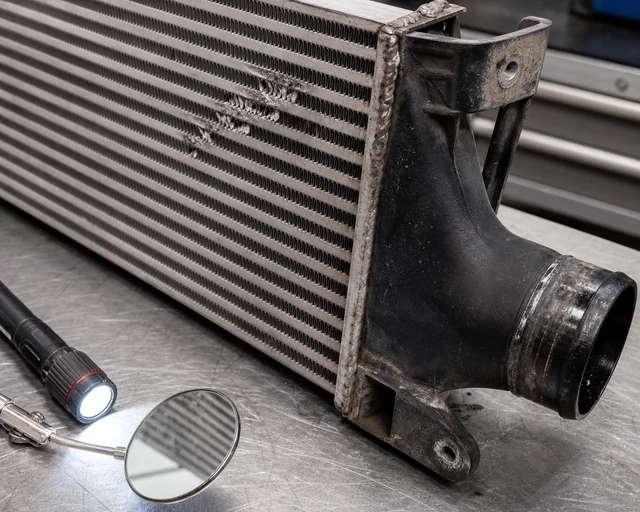

Os pontos de vazamento comuns incluem costuras nas extremidades do tanque, soldas, áreas de tensão do suporte, danos nas aletas e pescoços de tubos onde as botas ou braçadeiras se moveram.

Pontos de vazamento comuns em tanques e costuras

O ponto de vazamento geralmente conta a história por trás da falha. Um furo no núcleo central pode causar danos à estrada. Um vazamento na costura do tanque próximo a um suporte tensionado pode indicar montagem ou alinhamento da pilha. Um vazamento no pescoço com falhas repetidas na proteção pode indicar o ângulo do tubo ou a seleção da braçadeira. A decisão de substituição deve incluir esta análise de causa para que o novo cooler não falhe da mesma forma.

Quando a limpeza não é suficiente

A limpeza pode remover detritos externos ou algum resíduo interno de óleo, mas não pode reparar um tanque rachado, junta de tubo separada, núcleo perfurado ou gargalo distorcido. Após uma falha do turbo, o CAC pode conter óleo pesado e detritos. Se a contaminação for grave, a substituição pode ser mais segura do que tentar limpar o refrigerador porque restos de detritos podem danificar o próximo turbo ou criar fumaça e reclamações de desempenho.

A limpeza externa também tem limites. Uma face mais fria repleta de lama ou insetos pode restringir a transferência de calor, mas a limpeza agressiva pode entortar as aletas ou forçar os detritos para dentro da pilha. Use um método apropriado para o veículo e para a construção do refrigerador. Após a limpeza, inspecione os pontos de impacto ocultos e teste novamente se os sintomas de aumento persistirem.

Para programas de frota, crie uma regra simples: limpe quando o problema for bloqueio externo e o refrigerador mantiver pressão; substitua quando o teste de pressão confirmar um vazamento, o gargalo estiver danificado, o tanque estiver rachado, a tensão de montagem tiver dividido a estrutura ou a contaminação após falha do turbo não puder ser removida com segurança.

Fotos de inspeção do comprador

Boas fotos tornam o fornecimento remoto e a revisão da garantia muito mais rápidos. Solicite uma vista frontal, vista traseira, vistas laterais, close-ups dos gargalos de entrada e saída, costuras do tanque, posições dos suportes, áreas danificadas e etiquetas antigas. Adicione uma foto do manômetro no início e no final do período de espera. Adicione imagens em close de bolhas no ponto de vazamento, caso um vazamento seja encontrado.

As medidas deverão acompanhar fotos. Registre a altura geral, largura, espessura, tamanho do núcleo, diâmetro de entrada, diâmetro de saída, espaçamento do suporte, diâmetro do furo de montagem e deslocamento da porta. Um CAC pode parecer correto on-line, mas ainda assim falhar na instalação porque o ângulo do pescoço ou a localização do suporte são diferentes. Fotos de medição com régua ou paquímetro reduzem esse risco.

Para consultas no atacado, o comprador também deve incluir modelo do caminhão, motor, ano de produção, região de mercado, serviço operacional, quantidade alvo, requisitos de embalagem e se é necessária etiquetagem privada. Isso transforma o resultado de um teste de pressão em uma solicitação de substituição completa, em vez de uma única nota técnica.

Risco de embalagem e envio

Os resfriadores de ar de carga são vulneráveis ​​durante o transporte porque são grandes, têm aletas finas e geralmente possuem pescoços ou suportes salientes. Uma unidade pode passar pela inspeção de qualidade e chegar com aletas tortas, cantos esmagados, pescoços rachados ou danos no suporte se a embalagem for fraca. Para os distribuidores, isso cria uma disputa de recebimento que pode parecer uma falha de fabricação.

Um plano de embalagem sensato inclui cantos protegidos, suporte estável sob os tanques, proteção do gargalo, resistência da caixa compatível com o peso, controle de umidade quando necessário e paletização para remessas maiores no atacado. Fotos antes do envio e do recebimento após a entrega são úteis para o tratamento de reclamações.

Se o comprador do artigo for um grupo de frotas ou uma cadeia de reparação, o risco de envio ainda é importante. Um CAC de substituição danificado pode atrasar o veículo depois que a pilha dianteira já estiver desmontada. Para veículos com alto tempo de inatividade, a confirmação da embalagem e das condições de entrega faz parte do planejamento do reparo e não é um detalhe secundário.

Lista de verificação de inspeção para compradores B2B

• Confirme a reclamação do motorista: impulso baixo, fumaça, apito, EGT alto, uso de combustível ou estouro repetido da mala.

• Inspecione botas, braçadeiras, tubos, rolos de talão, suportes e alinhamento de pilha antes de condenar o CAC.

• Vede a entrada e a saída do CAC com os adaptadores corretos.

• Use pressão de ar regulada e registre o psi selecionado.

• Mantenha a pressão por um tempo definido e registre a queda de pressão.

• Pulverize costuras de tanques, juntas de tubos, soldas, face do núcleo, gargalos e áreas de montagem com solução de bolha.

• Fotografe ou grave um vídeo do ponto exato do vazamento.

• Meça o tamanho do núcleo, o tamanho geral, o diâmetro de entrada/saída, o deslocamento da porta e o espaçamento dos suportes.

• Verifique se há contaminação de óleo após falha do turbo e decida se a limpeza é segura.

• Compare a substituição com a unidade antiga antes da instalação.

Tabela de decisão de substituição

Como a Elecdura apoia o fornecimento de CAC

Elecdura's A categoria Charge Air Cooler é o ponto de partida mais relevante quando um teste de pressão confirma que a substituição é necessária. Se o problema envolver o pacote de refrigeração frontal, os compradores poderão comparar as peças adjacentes através Radiador Automotivo e Resfriador de óleo . Se o comprador ainda estiver separando os sintomas das evidências do teste, Sintomas de vazamento do refrigerador de ar de admissão em caminhões a diesel fornecem um contexto de diagnóstico mais amplo.

Para uma cotação rápida, envie o número da peça antiga, fotos de todos os lados, dimensões medidas, diâmetro de entrada/saída, layout do suporte, resultado do teste de pressão, evidência de ponto de vazamento, aplicação do veículo, serviço operacional, quantidade alvo e necessidades de embalagem. A Elecdura pode comparar a substituição com o cooler real, em vez de confiar apenas no nome do modelo.

Teste de bancada versus teste no veículo

Um teste de bancada fornece a visão mais limpa do corpo do CAC. O resfriador pode ser selado diretamente, girado para inspeção, pulverizado em cada costura e fotografado sem que a tubulação bloqueie o ponto de vazamento. Isto é útil quando a oficina precisa confirmar se a área do núcleo, tanque, gargalo ou suporte é a fonte da perda de pressão. A limitação é que um teste de bancada pode não mostrar o alinhamento do tubo, o movimento do motor ou a tensão da pilha instalada. Um cooler pode passar na bancada, mas ainda assim sofrer com uma capa torcida ou tubo sem suporte depois de instalado.

Um teste no veículo mantém a condição instalada mais próxima da realidade. Ele pode revelar vazamentos em botas, braçadeiras, tubos e gargalos CAC sob a mesma rota usada em serviço. A limitação é o acesso. Alguns pontos de vazamento podem estar escondidos atrás da pilha, da cobertura ou dos suportes, e uma vedação deficiente do adaptador pode ser confundida com um vazamento de componente. Para decisões de frota, a melhor prática é usar testes no veículo para localizar a área de perda de pressão e, em seguida, testar em bancada o CAC removido quando o resultado afetar a garantia, a aprovação de substituição ou a compra em massa.

Recebendo controle de qualidade para refrigeradores de ar de carga de reposição

Antes de instalar um CAC substituto, a inspeção de recebimento deve confirmar que a remessa não criou um novo problema. Verifique a condição da caixa, a proteção dos cantos, a proteção do pescoço, danos nas aletas, alinhamento do suporte, rachaduras no tanque e se a entrada e a saída ainda estão redondas. Meça as dimensões críticas da unidade removida antes que o caminhão seja desmontado demais. Se o novo cooler tiver um ângulo de pescoço ou deslocamento de suporte diferente, forçar a instalação pode criar tensão no tubo e vazamentos futuros.

Para os distribuidores, receber fotos é útil mesmo quando não há danos. Eles mostram que a peça chegou em condições de venda e criam um registro se o cliente relatar posteriormente problemas relacionados ao transporte. Para compradores de frotas, receber o controle de qualidade protege o planejamento do tempo de inatividade. Um refrigerador danificado descoberto após a desmontagem pode manter o caminhão no compartimento enquanto um substituto é solicitado. Uma inspeção de cinco minutos antes da instalação é mais barata do que descobrir a incompatibilidade após a abertura da embalagem frontal.

Recomendação Final

Um teste de pressão do resfriador de ar de admissão deve produzir evidências claras: pressão de teste, tempo de espera, mudança de pressão, localização do vazamento, fotos e dados de aplicação. Use uma faixa de pressão controlada apropriada para a condição do caminhão e dos componentes, geralmente dentro de uma faixa moderada de oficina, como 15 a 30 psi, quando adequado. Confirme o vazamento com solução de bolha em pontos específicos do CAC: juntas do tubo ao coletor, costuras do tanque, gargalos de entrada e saída, face do núcleo, soldas e áreas sob tensão de montagem.

Não substitua um CAC apenas porque o caminhão está com baixa potência. Teste o resfriador, inspecione botas e braçadeiras, documente a contaminação e combine a substituição por dimensões, layout da porta, posição do suporte, projeto do tanque e aplicação do veículo. Este processo proporciona aos compradores de frotas, distribuidores e redes de reparação uma decisão de reparação mais defensável e ajuda a evitar tempos de inatividade repetidos devido a seleção errada ou diagnóstico incompleto.
