Vizualizări: 0 Autor: Elecdura Data publicării: 2026-08-19 Origine: Elecdura
O mașină în afara autostrăzii se poate supraîncălzi chiar și atunci când fiecare schimbător de căldură individual pare funcțional pe o bancă. Radiatorul, răcitorul de aer de încărcare, răcitorul de ulei hidraulic, răcitorul transmisiei și condensatorul A/C formează adesea o singură stivă densă de răcire. Încărcarea cu praf, resturile legate de ulei, aerul cald recirculat, defecțiunile inversării ventilatorului, etanșările lipsă, altitudinea și funcționarea la viteză mare la sarcină mare modifică sistemul instalat. Prin urmare, diagnosticul trebuie să urmărească aerul prin întreaga stivă și să relaționeze creșterea temperaturii cu ciclul de funcționare real al mașinii.
Răspuns rapid: documentați reclamația în cadrul ciclului de lucru efectiv, inspectați ambele fețe și spațiile dintre răcitoare, măsurați temperatura și modelele de scădere a presiunii, verificați direcția/viteza ventilatorului și etanșarea carcasei, apoi curățați cu o metodă aprobată pentru materialul de bază. Înlocuiți un răcitor numai atunci când se dovedește scurgere, restricție internă, aripioare/tuburi deteriorate, îmbinări defectuoase sau capacitate verificată inadecvată.

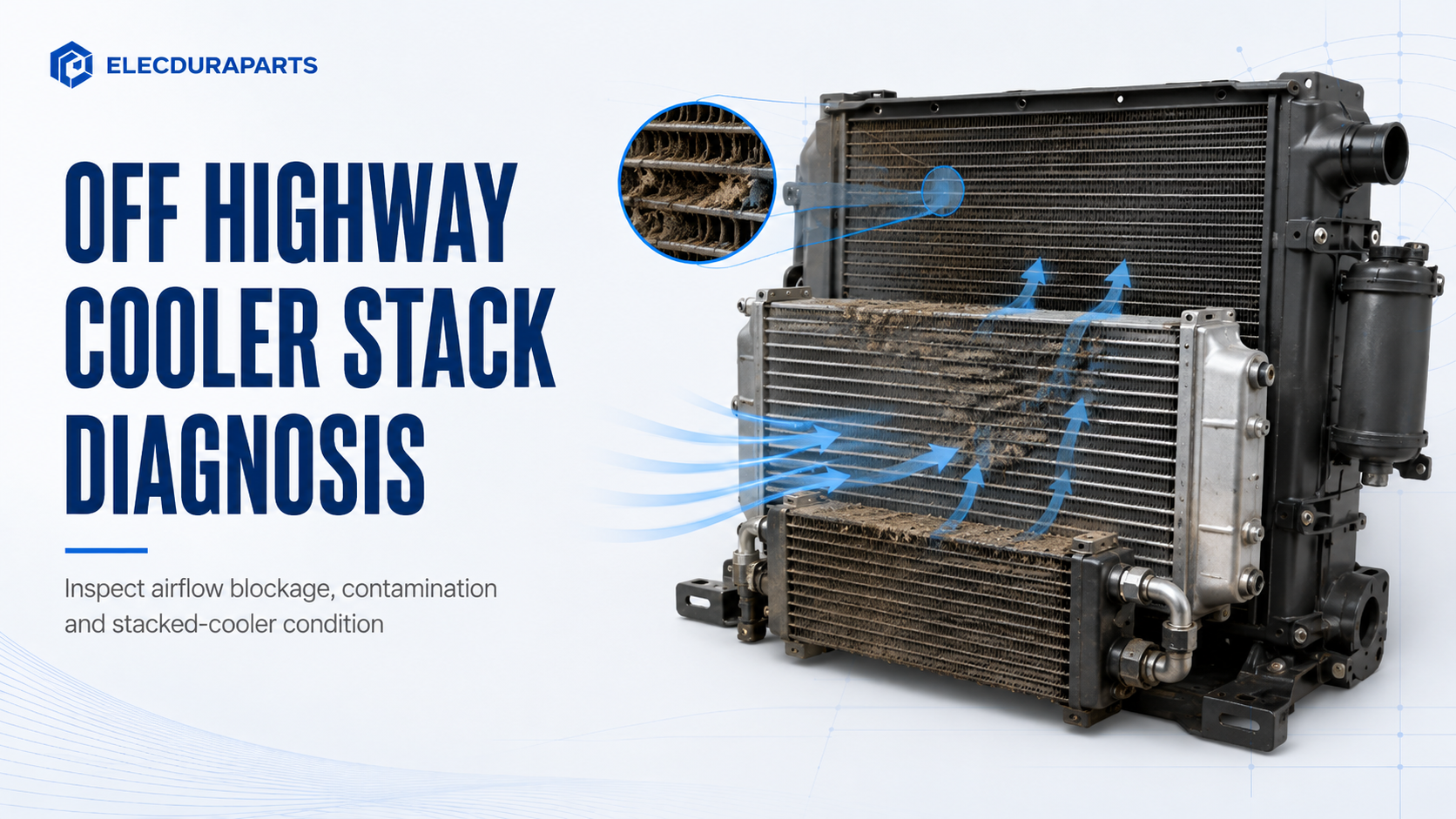

Excavatoarele, încărcătoarele, tractoarele, combinele, generatoarele și echipamentele miniere resping căldura din mai multe circuite simultan. Un răcitor frontal prinde mai întâi resturile, dar și protejează miezurile din spate de inspecția directă. O scurgere de ulei hidraulic poate crea o peliculă lipicioasă care leagă praful într-un covoraș izolator. Motorul se poate supraîncălzi atunci deoarece radiatorul primește aer preîncălzit, restricționat - nu pentru că canalele sale de răcire sunt blocate.
Componentă de stivă |
Sursa de caldura |
Dovezi de colectat |
Concluzie falsă comună |
|---|---|---|---|
Radiator |
Lichidul de răcire a motorului |
Delta lichidului de răcire, modelul suprafeței miezului, presiunea capacului/sistemului |
„Temperatura ridicată a lichidului de răcire înseamnă că radiatorul este rău” |
Răcitor de aer de încărcare |
Aer comprimat admis |
Scurgeri de creștere, temperatura de intrare/ieșire, contaminare cu ulei |
„Puterea scăzută înseamnă că doar turbo este rău” |
Răcitor de ulei hidraulic |
Lucrari hidraulice |
Temperatura uleiului, căderea de presiune, starea de bypass, ciclul de funcționare |
„Uleiul fierbinte înseamnă că răcitorul este prea mic” |
Condensator A/C |
Refrigerant pentru cabină |
Presiunea capului, fluxul de aer al ventilatorului, obstrucția miezului |
„Cabina caldă înseamnă că lichidul frigorific este scăzut” |
Notați temperatura ambiantă, altitudinea, turația motorului, funcția hidraulică, viteza de deplasare, comanda ventilatorului, temperatura lichidului de răcire, temperatura uleiului hidraulic/de transmisie și cât timp funcționează mașina înainte de începerea reclamației. O mașină care rămâne rece în timpul călătoriei, dar se supraîncălzește în timpul lucrului hidraulic staționar are o relație diferită de flux de aer/încărcare față de cea care se supraîncălzi doar pe termen lung.
Bypass-ul hidraulic excesiv, alunecarea componentelor transmisiei, arderea întârziată, evacuarea restricționată, debitul scăzut de lichid de răcire sau o pompă defectă pot crea mai multă căldură decât a fost proiectat să respingă pachetul de răcire. Confirmați că circuitul sursă funcționează corect înainte de a da vina pe răcitorul său.
O singură temperatură de vârf este mai puțin utilă decât o cronologie. Înregistrați temperaturi la pornire la rece, încălzire, intrare în ciclul de lucru, prima avertizare și perioada de recuperare. Adăugați turația motorului, comanda ventilatorului, funcția hidraulică și viteza de deplasare la aceeași înregistrare. Dacă temperatura lichidului de răcire crește mai întâi și urmează celelalte circuite, circuitul motorului poate fi sarcina inițială. Dacă uleiul hidraulic crește brusc înaintea lichidului de răcire, sistemul hidraulic poate adăuga căldură pe care fluxul de aer comun nu o poate respinge. Dacă fiecare circuit se ridică împreună în timp ce viteza ventilatorului rămâne scăzută, controlul fluxului de aer merită prioritate.
Inspecția în gol este utilă pentru scurgeri și direcția de bază a ventilatorului, dar rareori dublează săparea, recoltarea, gradarea sau sarcina generatorului. Utilizați procedura de testare aprobată de producător și un ciclu de lucru controlat. Opriți-vă înainte ca temperatura sau presiunea nesigură să fie atinsă. Obiectivul nu este de a forța un eșec; este de a obține dovezi repetabile suficient de apropiate de plângere pentru a separa generarea de căldură, fluxul de fluid și respingerea din partea aerului.
Aerul trebuie să treacă prin întreaga stivă de răcire; restricția sau recircularea aerului cald la un strat modifică fiecare circuit din aval.
O față curată nu dovedește că teancul este curat. Acolo unde producătorul permite, separați sau articulați miezurile suficient pentru a inspecta spațiile ascunse. Căutați semințe, pleavă, bumbac, praf de beton, noroi, insecte, folie de plastic și depozite uleioase. Verificați condensator A/C și radiatorul de ulei are fața la fel de atent ca și radiatorul.
Apa de înaltă presiune sau aerul aplicat prea aproape sau într-un unghi greșit pot plia aripioarele și pot crește permanent restricția din partea aerului. Urmați instrucțiunile producătorului de echipamente, limitele de presiune și de detergent. Suflați sau spălați în direcția care împinge resturile înapoi din stratul în care au intrat, controlând în același timp scurgerea contaminată. Substanțele chimice alcaline agresive pot ataca aluminiul; solvenții incompatibili pot deteriora acoperirile, cauciucul și etanșările.
În primul rând, corectați scurgerea hidraulică, a uleiului de motor sau a combustibilului care a creat liantul. Apoi utilizați un produs de curățare aprobat pentru a elibera pelicula înainte de clătirea cu deteriorare redusă. Praful uscat suflat pe un miez uleios va forma pur și simplu un strat mai dens.
Un mic plasture îndoit nu este în mod automat cauza supraîncălzirii, în timp ce o zonă largă de jaluzele aplatizate poate fi semnificativă chiar și atunci când tuburile nu se scurg. Estimați zona frontală afectată, observați dacă daunele traversează mai multe straturi de stivă și comparați citirile presiunii sau vitezei aerului în zonele reprezentative. Pieptănarea aripioarelor este adecvată numai acolo unde construcția miezului și ghidul producătorului o permit. Tuburile, straturile de protecție și legăturile pot fi deteriorate prin îndreptarea agresivă.
Resturile uscate și contaminarea legată de ulei necesită secvențe diferite de curățare; scurgerea care creează liantul uleios trebuie corectată mai întâi.
După cablare, motor, lame sau ventilator hidraulic, un ventilator se poate roti, dar mișcă aerul în direcția greșită. Marcați calea de aer prevăzută și verificați-o în siguranță. Ventilatoarele reversibile de curățare trebuie să atingă atât pozițiile de răcire, cât și cele de purjare și să revină corect.
Pentru ambreiajele vâscoase sau electronice, comparați condițiile termice cu angajarea. Pentru ventilatoarele hidraulice, inspectați comanda, răspunsul supapei proporționale și alimentarea hidraulică. Pentru sistemele electrice, testați tensiunea/masa și comparați comanda cu curentul și viteza. The ambreiajul ventilatorului și ventilatorul de răcire trebuie să se potrivească cu arhitectura de control reală.
Lipsa de spumă, perdele laterale deteriorate, o carcasă incorectă sau un spațiu excesiv de la vârful lamei lasă aerul de evacuare fierbinte să recircule la admisie. Ventilatorul poate fi sănătos în timp ce stiva își ingerează în mod repetat propriul aer încălzit.
Un ventilator poate fi capabil mecanic de un flux complet de aer, dar nu primește niciodată comanda corectă. Verificați intrările de temperatură, intrările de presiune, ieșirile controlerului și dispozitivele de blocare utilizate de acea mașină. Dimpotrivă, un controler poate comanda ventilator maxim în timp ce un antrenament vâscos alunecos, o alimentare hidraulică slabă, un motor uzat sau o lamă incorectă nu îl pot furniza. Comparați starea solicitată cu viteza măsurată, curentul sau răspunsul hidraulic în loc să înlocuiți controlerul sau ventilatorul numai din datele de comandă.
Direcția de rotație, pasul lamei, decalajul butucului și partea de instalare determină fluxul de aer. O lamă de schimb care se fixează pe butuc poate mișca în continuare mai puțin aer sau îl poate muta înapoi. Fotografiați ansamblul original înainte de îndepărtare și înregistrați partea de vizualizare utilizată pentru a defini rotația în sensul acelor de ceasornic sau în sens invers acelor de ceasornic. Pentru sisteme reversibile, identificați comportamentul neutru și purjare, precum și direcția normală de răcire.
Imaginile termice pot dezvălui regiuni blocate, dar emisivitatea, reflexiile, fluxul de aer și starea fluidului intern afectează imaginea. Combinați-l cu măsurători de contact, date de presiune și cunoștințe despre sistem. O secțiune rece poate indica lipsa debitului, circuitul intenționat sau o bypass - nu automat un blocaj.
Model |
Posibila interpretare |
Confirmare |
|---|---|---|
Față de admisie uniform fierbinte, picătură slabă de ieșire |
Flux de aer sau problemă de capacitate |
Viteza ventilatorului, limitarea stivei, recirculare |
Zona rece izolată ascuțită |
Dispoziție internă fără flux sau trecere proiectată |
Test de debit/presiune și diagrama miezului |
Miezul din față mult mai fierbinte, miezul din spate îmbibat de căldură |
Interacțiunea stivei/preîncălzire |
Măsurați fiecare strat și curățați distanța |
Temperatura crește numai în timpul funcționării hidraulice |
Generare de căldură hidraulică sau problemă de răcire/bypass |
Presiune hidraulică, bypass și delta răcitor ulei |
Restricția pe partea de aer și restricția pe partea fluidului sunt defecte diferite. Căderea de presiune din partea aerului trebuie evaluată pe stiva instalată în condiții cunoscute ale ventilatorului. Testarea presiunii pe partea fluidului trebuie să respecte circuitul, vâscozitatea uleiului, supapele de bypass și limitele maxime. Un răcitor poate prezenta un flux de aer extern normal, dar poate avea contaminare internă; un altul poate avea flux liber de fluid, dar respinge puțină căldură, deoarece aripioarele sunt blocate. Nu utilizați niciodată un test necontrolat de aer de magazin pe un circuit proiectat pentru service lichid.
Citirile în infraroșu variază în funcție de finisarea suprafeței și unghiul de vizualizare. Sondele cu clemă răspund încet dacă contactul este slab. Valorile instrumentului de scanare pot fi plauzibile, dar influențate de un senzor sau defecțiune de cablare. Folosiți locații repetabile, permiteți stabilirea citirilor și comparați instrumentele în care concluzia ar declanșa o înlocuire costisitoare. Marcați fiecare punct de măsurare într-o fotografie, astfel încât testul după reparație să folosească aceleași locații.
Curățarea este adecvată atunci când contaminarea este externă, aripioarele/tuburile rămân sănătoase, scurgerile sunt absente și metoda aprobată poate restabili fluxul de aer fără deteriorare. Înregistrați dovada temperaturii înainte/după și a încărcării ventilatorului.
Peticirea pe teren a unui rezervor crăpat, a tubului frecat sau a răcitorului contaminat poate crea timpi de nefuncționare repetate. Luați în considerare accesul, materialul, vibrațiile, curățenia și dacă reparația poate fi testată la presiune conform specificațiilor.
Înlocuirea este justificată de scurgeri, deteriorări larg răspândite ale aripioarelor/tubului, îmbinări lipite eșuate, restricție internă care nu poate fi verificată curată, structură de montaj deformată sau capacitate inadecvată confirmată în condițiile de funcționare corecte.
Verificați nivelul lichidului de răcire numai atunci când este sigur, concentrația, comportamentul capacului și recuperarea, controlul termostatului, acţionarea pompei, starea furtunului și dovezile de gaz de ardere înainte de a condamna radiatorul. Un termostat care nu se deschide corect poate produce un motor fierbinte cu un radiator aparent rece. Un capac de presiune slabă poate reduce marja de fierbere. Un furtun inferior deteriorat poate limita debitul de admisie al pompei sub viteza. Aceste defecțiuni modifică tiparele temperaturii radiatorului, dar nu sunt defecțiuni ale miezului radiatorului.
Puterea scăzută și temperatura ridicată de evacuare pot rezulta din scurgeri de aer de încărcare, furtunuri deteriorate, cleme slăbite sau un răcitor contaminat. Pelicula de ulei din interiorul circuitului de aer de încărcare nu identifică în sine turbocompresorul ca fiind defect; interpretați cantitatea și sursa cu procedura producătorului de motoare. Testați presiunea numai până la limita aprobată și izolați secțiunea testată. O răcitoare cu o covorașă exterioară pentru reziduuri poate crește temperatura de admisie fără scurgeri.
Confirmați tipul uleiului, nivelul și starea, funcționarea bypass-ului, restricția filtrului, eficiența pompei și activitatea de eliberare. Fluxul continuu de relief transformă energia direct în căldură. Un răcitor de înlocuire nu poate corecta o supapă ținută pe degajare. Dimpotrivă, un port greșit sau o înlocuire restricționată intern poate crește scăderea presiunii și înfometează un circuit. Înregistrați identitatea liniei și direcția fluxului înainte de a deconecta orice răcitor.
Condensatorul împarte curentul de aer, dar are propriile sale dovezi de agent frigorific. Presiunea ridicată a capului la viteză mică a mașinii poate indica fluxul de aer al stivei, răspunsul ventilatorului sau blocarea condensatorului; Încărcare scăzută, gaz necondensabil, defecțiunile de control al compresorului și ale dispozitivului de expansiune creează alte modele de presiune. Lucrările cu agentul frigorific necesită echipamente aprobate de recuperare și măsurare. Nu eliberați agent frigorific și nu deduceți încărcarea doar din vedere.
Diagnosticarea și potrivirea înlocuirii folosesc aceleași dovezi: direcția fluxului de aer, tipul de control, temperaturile, geometria portului, punctele de montare și ordinea stivei.
Un miez cu aspect curat nu este testul de acceptare. Reinstalați fiecare etanșare și protecție, restabiliți distanța normală dintre stive și repetați ciclul de încărcare înregistrat în condiții ambientale comparabile. Comparați timpul până la temperatură, temperaturile stabilizate, răspunsul ventilatorului și recuperarea după încărcare. Dacă doar un circuit se îmbunătățește, investigați sursa de căldură rămasă, în loc să presupuneți că o curățare mai mare o va rezolva.
După ce un răcitor a fost articulat, separat sau înlocuit, verificați traseul furtunului, poziționarea clemei, reținerea cablajului, suportul conductei hidraulice, spațiul ventilatorului și izolarea cadrului. O linie trasă în tensiune poate eșua mai târziu; o bandă de spumă lipsă poate recrea recirculația; o montură prea etanșă poate încărca un rezervor de aluminiu. Testați presiunea circuitului relevant prin procedura aprobată și verificați din nou dacă există scurgeri după primul ciclu complet de încălzire.
Intervalele de curățare din calendar nu sunt de încredere în diferite medii. Înregistrați orele de funcționare, tipul de reziduuri și schimbarea presiunii/temperaturii între servicii. Un încărcător de carieră, un culegător de bumbac și un generator de rezervă nu încarcă o stivă la aceeași viteză. Un declanșator bazat pe condiții ajută o flotă să curețe înainte ca marja termică să se piardă, fără a supune miezurile la spălare inutilă de înaltă frecvență.
Numai modelul de mașină este insuficient. Trimiteți intervalul de numere de serie, motorul, numărul de aranjament, comanda stivei de răcire, referințe OE și turnare/etichetă, dimensiunile miezului, grosimea totală, dimensiunea portului/tipul/direcția, coordonatele de montare, rezervoare sau răcitoare integrate, direcția ventilatorului, fotografii ale ambelor fețe, ciclu de funcționare, mediu ambiental și cantitate. Pentru Răcitoarele de ulei hidraulice , identifică, de asemenea, fluidul, presiunea/temperatura de funcționare și aranjamentul de bypass.
Căile de aplicare includ Omida, Komatsu, Volvo, Hitachi, Kobelco, Hyundai, Doosan, Sumitomo, Kato , mai larg categoria răcitoare de ulei, termostate, motoare ventilatoare, programe en-gros și suport tehnic de potrivire.
Răcitoarele mari cu aripioare subțiri au nevoie de suport care să prevină încărcările din rezervor, gât și colț în timpul transportului. Acordați asupra capacelor porturilor, controlul umidității pentru circuitele de ulei, protecția aripioarelor, orientarea cutiei și trasabilitatea etichetei. Inspecția primită ar trebui să compare proba aprobată cu dimensiunea miezului, porturile, suporturile, sigiliile incluse și manopera vizibilă înainte de distribuirea stocului. Verificarea presiunii sau a curățeniei trebuie să respecte specificațiile produsului; nu ar trebui inventată o valoare de testare generică pentru fiecare răcitor.
Un eșantion de achiziție ar trebui să reprezinte configurația de producție: rezervoare, suporturi, porturi, fitinguri, ecrane de protecție, provizii pentru senzori și piesele de montare incluse. Înregistrați dimensiunile critice din date fixe și păstrați fotografiile etichetelor și orientării portului. Când un furnizor propune o modificare a designului, revizuiți efectul acesteia asupra distanței dintre stive, accesului la serviciu, restricției fluxului și ambalării înainte de a o accepta pentru o comandă în vrac. Numai asemănarea vizuală nu poate valida capacitatea termică sau potrivirea instalării.
Pentru flotele mixte, aplicații separate care împărtășesc un nume de familie de mașini, dar utilizează diferite întreruperi de serie, motoare sau pachete regionale de răcire. Mențineți trasabilitatea de la referința cumpărătorului prin eșantionul aprobat și eticheta de carton. Acest lucru reduce riscul ca două răcitoare aproape identice să fie combinate în inventar și descoperite numai atunci când o mașină este deja demontată.
Verificați generarea de căldură hidraulică, bypass-ul răcitorului, curățenia stivei, răspunsul ventilatorului și recircularea în ciclul real de săpare.
În caz contrar, resturile pot rămâne între straturi în timp ce fața vizibilă pare curată.
Confirmați cu proiectarea circuitului, dovezi de debit/presiune și măsurători de funcționare repetabile.
Trimiteți gama de serie, motor/aranjament, etichete OE, dimensiuni miez/port/montură, ordinea straturilor, fotografii cu ambele fețe, ciclu de funcționare, mediu, cantitate și cerințe de ambalare.
CTA specific produsului: Trimiteți gama de serie a mașinii, comandă de stivă de răcire, etichete OE, măsurători ale miezului și portului, fotografii pe ambele fețe, direcția/controlul ventilatorului, mediul de lucru, dovezi ale defecțiunilor și cantitatea necesară, astfel încât Elecdura să poată potrivi schimbătorul de căldură cu sistemul termic complet off-highway.
