オフハイウェイ冷却システム: 部品を交換する前にクーラースタックを診断する

オフハイウェイマシンは、個々の熱交換器がベンチ上で使用可能に見えても過熱する可能性があります。ラジエーター、チャージエア クーラー、作動油クーラー、トランスミッション クーラー、および A/C コンデンサーは、多くの場合、1 つの高密度の冷却スタックを形成します。粉塵の付着、油が付着した破片、熱気の再循環、ファンの反転障害、シールの欠落、高度および低速高負荷動作により、設置されたシステムが変化します。したがって、診断ではスタック全体の空気を追跡し、温度上昇をマシンの実際のデューティ サイクルに関連付けなければなりません。

簡単な回答: 実際の作業サイクルに基づいて苦情を文書化し、両面と冷却器間のスペースを検査し、温度と圧力降下のパターンを測定し、ファンの方向/速度とシュラウドのシールを確認してから、コア材料に対して承認された方法で洗浄します。漏れ、内部制限、フィン/チューブの損傷、ジョイントの故障、または検証済みの容量が不十分であることが判明した場合にのみ、クーラーを交換してください。

オフハイウェイ冷却がスタックの問題となる理由

掘削機、ローダー、トラクター、収穫機、発電機、採掘機器は、複数の回路からの熱を一度に遮断します。フロントクーラーは最初に破片を捕捉しますが、同時にリアコアを直接検査から保護します。作動油が漏れると、粘着性の膜が形成され、断熱マットに埃が付着することがあります。エンジンがオーバーヒートする可能性があります。 ラジエーターは 予熱され制限された空気を受け取りますが、それは冷却剤の通路が塞がれているからではありません。

実際のデューティサイクルを再現

負荷、周囲条件、過熱までの時間を記録します

周囲温度、高度、エンジン速度、油圧機能、走行速度、ファンコマンド、冷却水温度、油圧/トランスミッションオイル温度、苦情が始まるまでの機械の作動時間を記録します。走行中は涼しい状態を保ちますが、静止した油圧作業中に過熱する機械は、長距離の移動中にのみ過熱する機械とは異なる空気流量と負荷の関係を持ちます。

発熱と不十分な熱遮断を分離する

過剰な油圧バイパス、トランスミッションコンポーネントのスリップ、燃焼の遅延、排気の制限、冷却液の流量低下、またはポンプの故障により、冷却パッケージが排除するように設計されている以上の熱が発生する可能性があります。クーラーのせいにする前に、ソース回路が正しく動作していることを確認してください。

負荷から温度までのタイムラインを構築する

単一のピーク温度はタイムラインほど役に立ちません。コールドスタート、ウォームアップ、作業サイクルの開始、最初の警告、および回復期間の温度を記録します。エンジン速度、ファンコマンド、油圧機能、移動速度を同じレコードに追加します。冷却水の温度が最初に上昇し、他の回路がそれに続く場合、エンジン回路が最初の負荷となる可能性があります。作動油が冷却剤よりも前に急激に上昇する場合、油圧システムが熱を加えている可能性があり、共有空気流では拒否できません。ファン速度が低いままですべての回路が同時に上昇する場合は、エアフロー制御が優先されます。

アイドル時のみのテストで証拠を消さないでください

アイドル検査は、漏れや基本的なファンの方向には役立ちますが、掘削、収穫、選別、発電機の負荷と重複することはほとんどありません。メーカーが承認したテスト手順と管理された作業サイクルを使用してください。危険な温度や圧力に達する前に停止してください。目的は失敗を強制することではありません。それは、熱の発生、流体の流れ、空気側の拒絶を区別するために苦情に十分近い再現可能な証拠を入手することです。

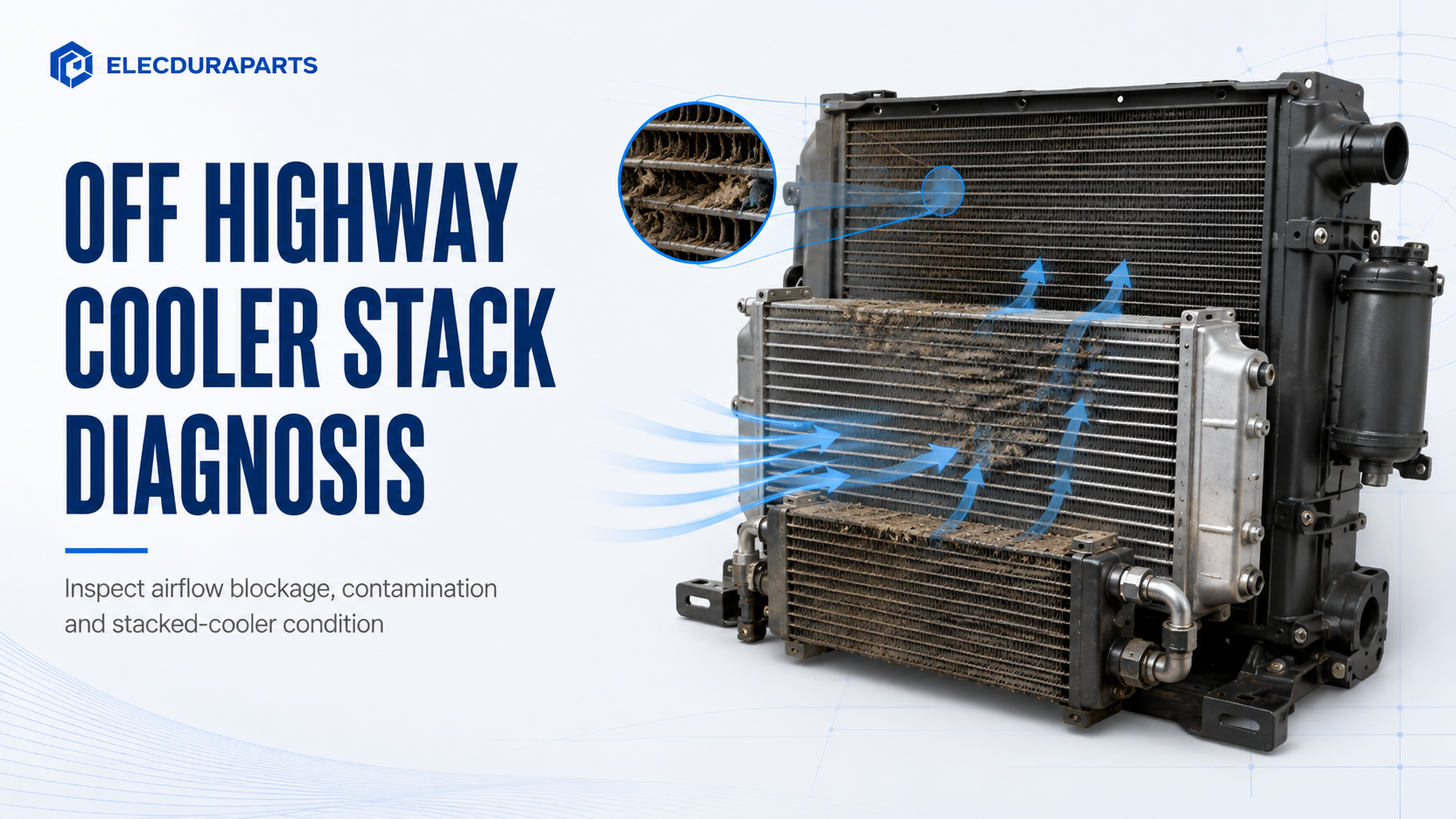

空気は冷却スタック全体を通過する必要があります。 1 つの層での制限または熱風再循環は、下流回路ごとに変化します。

コアを損傷することなく空気側を検査

層の間を見てください

前面がきれいであっても、スタックがきれいであることは証明されません。メーカーが許可している場合は、隠れたスペースを検査できるようにコアを分離するかヒンジで固定してください。種子、もみがら、綿、コンクリートの粉塵、泥、昆虫、プラスチックフィルム、油状の堆積物を探してください。チェックしてください エアコンコンデンサー と オイルクーラー もラジエーターと同じくらい慎重に向き合ってください。

洗浄中にフィンの形状を維持

高圧水や空気が近づきすぎたり間違った角度で加えられると、フィンが折れて空気側の制限が永久に増大する可能性があります。機器メーカーの指示、圧力、洗剤の制限に従ってください。汚染物質の流出を制御しながら、破片が侵入した層から破片を押し戻す方向に吹き付けるか洗浄します。強力なアルカリ性化学物質はアルミニウムを侵す可能性があります。互換性のない溶剤は、コーティング、ゴム、シールを損傷する可能性があります。

油結合汚染には 2 つのステップが必要です

まず、バインダーの原因となった油圧、エンジンオイル、または燃料の漏れを修正します。次に、承認済みのクリーナーを使用してフィルムを剥離し、その後、低ダメージのすすぎを行ってください。油を含んだコアに乾いた粉塵を吹き付けると、より緻密な層が形成されます。

フィンの損傷をエアフロー測定の問題として読み取る

小さな曲がった部分が自動的に過熱の原因になるわけではありませんが、チューブが漏れていない場合でも、広い範囲の平らなルーバーが重大な問題を引き起こす可能性があります。影響を受ける前頭部の面積を推定し、損傷が複数のスタック層を横切っているかどうかに注目し、代表的なゾーン全体の圧力または風速の測定値を比較します。フィンコーミングは、コアの構造とメーカーのガイダンスが許可する場合にのみ適切です。チューブ、保護コーティング、ボンドは、無理に矯正すると損傷する可能性があります。

乾いた破片や油分が付着した汚れは、異なる洗浄手順を必要とします。油性結合剤を生成する漏れを最初に修正する必要があります。

ファン、シュラウド、再循環制御を検証する

実際の風向きを確認する

配線、モーター、ブレード、または油圧ファンの作業後、ファンが回転しても空気が間違った方向に流れる可能性があります。意図した空気経路をマークし、安全であることを確認してください。リバーシブル クリーニング ファンは、冷却位置とパージ位置の両方に到達し、正しく戻る必要があります。

速度や制御応答の測定

粘性クラッチまたは電子クラッチの場合は、熱条件と係合を比較してください。油圧ファンの場合は、コマンド、比例バルブ応答、および油圧供給を検査します。電気システムの場合は、電圧/接地を負荷テストし、コマンドを電流および速度と比較します。の ファンクラッチ と 冷却ファンは 実際の制御アーキテクチャに一致させる必要があります。

バイパスギャップをシールする

フォームの欠落、サイド カーテンの損傷、不適切なシュラウド、または過剰なブレード先端クリアランスがあると、高温の排出空気が入口に再循環します。スタックが自身の加熱された空気を繰り返し吸入している間、ファンは正常である可能性があります。

ファン機能とファンコマンドを区別する

ファンは機械的に完全なエアフローを実現できますが、正しいコマンドを受信することはありません。その機械で使用されている温度入力、圧力入力、コントローラー出力、およびインターロックを確認してください。逆に、滑り粘性ドライブ、弱い油圧供給、磨耗したモーター、または不適切なブレードにより、コントローラーが最大ファンを供給できない場合もあります。コマンドデータのみからコントローラーやファンを置き換えるのではなく、要求された状態を測定された速度、電流、または油圧応答と比較します。

ブレードの形状と回転はセットとして扱う必要があります

回転方向、ブレードピッチ、ハブオフセット、設置面によりエアフローが決まります。交換用のブレードをハブにボルトで固定しても、移動する空気が少なくなったり、後方に移動したりする可能性があります。取り外す前に元のアセンブリを写真撮影し、時計回りまたは反時計回りの回転を定義するために使用されたビュー側を記録します。可逆システムの場合は、ニュートラル動作とパージ動作、および通常の冷却方向を特定します。

温度パターンを証拠として使用する

熱画像処理では遮断された領域を明らかにすることができますが、放射率、反射、空気の流れ、内部流体の状態が画像に影響を与えます。それを接触測定、圧力データ、システム知識と組み合わせます。冷たいセクションは、流れがないこと、意図的な回路、またはバイパスを示している可能性がありますが、自動的に閉塞しているわけではありません。

コアの正しい側の圧力降下を使用する

空気側の絞りと流体側の絞りは別の故障です。空気側の圧力降下は、既知のファン条件下で設置されたスタック全体で評価する必要があります。流体側の圧力テストでは、回路、オイル粘度、バイパスバルブ、および最大制限を考慮する必要があります。クーラーは外部からの空気の流れが正常であっても、内部に汚染がある場合があります。もう 1 つは、流体の流れは自由ですが、フィンがブロックされているため熱をほとんど遮断しない場合があります。液体サービス用に設計された回路では、制御されていない工場空気テストを決して使用しないでください。

測定の不確実性を考慮する

赤外線の測定値は、表面仕上げと視野角によって異なります。接触が悪いとクランププローブの反応が遅くなります。スキャンツールの値はもっともらしいものである可能性がありますが、センサーまたは配線の障害によって偏ることがあります。再現可能な場所を使用し、測定値を安定させ、結論が高価な交換のきっかけとなる機器を比較します。修理後のテストで同じ場所が使用されるように、写真内の各測定点にマークを付けます。

掃除するか、修理するか、交換するか?

制限にアクセスでき、コアが構造的に健全な場合はクリーンにします

汚染が外部にあり、フィン/チューブが正常で、漏れがなく、承認された方法により損傷することなく空気の流れを回復できる場合、洗浄は適切です。前後の温度とファン負荷の証拠を記録します。

構造およびサービスプランがサポートしている場合にのみ修理します

ひび割れたタンク、擦れたチューブ、または汚染されたクーラーを現場で補修すると、ダウンタイムが繰り返される可能性があります。アクセス、材質、振動、清浄度、および修理が仕様に従って圧力テストできるかどうかを考慮してください。

コアが制御できなくなった場合は交換してください

交換は、漏れ、広範なフィン/チューブの損傷、ろう付け接合部の故障、きれいであることが確認できない内部制限、取り付け構造の歪み、または正しい動作条件下で確認された不適切な容量によって正当化されます。

回路による故障分離

エンジン冷却水回路

ラジエーターを故障させる前に、安全な場合にのみ冷却液のレベル、濃度、キャップと回復動作、サーモスタット制御、ポンプ駆動、ホースの状態、燃焼ガスの証拠を確認してください。サーモスタットが正しく開かないと、ラジエーターは一見冷えているにもかかわらず、エンジンは熱くなります。圧力キャップが弱いと沸騰マージンが低下する可能性があります。下部ホースが損傷すると、速度が低下した状態でポンプの入口流量が制限される可能性があります。これらの故障はラジエーターの温度パターンを変化させますが、ラジエーター コアの故障ではありません。

チャージエア回路

低出力と高い排気温度は、チャージエアの漏れ、ホースの損傷、クランプの緩み、またはクーラーの汚れによって発生する可能性があります。給気回路内の油膜だけではターボチャージャーが故障していることを特定しません。量と出所をエンジンメーカーの手順に従って解釈してください。承認された限度までのみ圧力テストを行い、テストされた部分を隔離します。外部デブリマットを備えたクーラーは、ブーストを漏らすことなく吸気温度を上昇させる可能性があります。

油圧回路と伝達回路

オイルの種類、レベルと状態、バイパス動作、フィルターの制限、ポンプの効率、リリーフ活動を確認します。継続的なリリーフフローにより、電力が直接熱に変換されます。交換用クーラーでは、リリーフに保持されているバルブを修正することはできません。逆に、間違ったポートや内部で交換が制限されている場合は、圧力降下が上昇し、回路が不足する可能性があります。クーラーを取り外す前に、ラインの識別と流れの方向を記録します。

キャブ空調回路

コンデンサーは空気の流れを共有しますが、独自の冷媒の証拠があります。低い機械速度での高いヘッド圧力は、スタックの空気流、ファンの応答、または凝縮器の詰まりを引き起こす可能性があります。低チャージ、非凝縮性ガス、コンプレッサー制御および拡張装置の故障により、別の圧力パターンが発生します。冷媒の作業には、承認された回収装置と測定装置が必要です。冷媒を放出したり、見た目だけで充電を推測したりしないでください。

診断と交換のマッチングでは、エアフローの方向、制御タイプ、温度、ポートの形状、取り付けポイント、スタックの順序など、同じ証拠が使用されます。

洗浄後および修理後の検証

同じ作業サイクルを繰り返す

きれいに見えるコアは受け入れテストではありません。すべてのシールとガードを再度取り付け、通常のスタック間隔に戻し、記録された負荷サイクルを同等の周囲条件下で繰り返します。温度上昇までの時間、安定した温度、ファンの応答、負荷後の回復を比較します。 1 つの回路のみが改善する場合は、さらに洗浄すれば解決すると考えるのではなく、残りの熱源を調査してください。

修復によって何が妨げられたかを検査する

クーラーをヒンジで固定、分離、または交換した後、ホースの配線、クランプの取り付け、配線の保持、油圧ラインのサポート、ファンのクリアランス、およびフレームの分離を確認します。ラインを張って引っ張ると、後で故障する可能性があります。フォームストリップが欠けていると再循環が起こる可能性があります。締めすぎるとアルミタンクに荷重がかかる可能性があります。承認された手順に従って関連する回路の圧力テストを行い、最初の完全な熱サイクル後に漏れがないか再チェックします。

汚染率に基づいたメンテナンストリガーの作成

カレンダーのクリーニング間隔は環境によっては信頼できません。稼働時間、破片の種類、サービス間の圧力/温度変化を記録します。採石ローダー、コットンピッカー、およびスタンバイ発電機は、同じ速度でスタックをロードしません。状態ベースのトリガーにより、コアを不必要な高周波洗浄にさらすことなく、熱マージンが失われる前にフリートを洗浄できるようになります。

オフハイウェイクーラーの卸売マッチング

マシンモデルだけでは不十分です。シリアル番号の範囲、エンジン、配列番号、クーラースタックの順序、OE および鋳物/ラベルの参照、コアの寸法、総厚、ポートのサイズ/タイプ/方向、取り付け座標、統合タンクまたはクーラー、ファンの方向、両面の写真、デューティ サイクル、周囲環境および数量を送信します。のために 油圧オイルクーラー、流体、動作圧力/温度、バイパス配置も特定します。

アプリケーション パスには次のものが含まれます キャタピラー, 小松, ボルボ, 日立, コベルコ製, ヒュンダイ, 斗山, 住友, 加藤、より広い オイルクーラーカテゴリー, サーモスタット, ファンモーター, 卸売プログラム、および 技術マッチングサポート.

梱包・入荷検査

大型の薄型フィンクーラーには、輸送中にタンク、首、角にかかる荷重を防ぐサポートが必要です。ポートキャップ、オイル回路の湿気管理、フィン保護、木箱の向き、ラベルのトレーサビリティについて同意します。入荷検査では、在庫が配布される前に、承認されたサンプルとコア サイズ、ポート、マウント、付属のシール、および目に見える仕上がりを比較する必要があります。圧力または清浄度の検証は製品仕様に従う必要があります。すべての冷却器に対して一般的なテスト値を考案すべきではありません。

コア写真ではなく、完全な構成を承認する

購入サンプルは、タンク、ブラケット、ポート、フィッティング、保護スクリーン、センサーの準備、付属の取り付け部品などの生産構成を表す必要があります。固定データムから重要な寸法を記録し、ラベルとポートの方向の写真を保存します。サプライヤーが設計変更を提案した場合は、大量注文を受け入れる前に、スタック間隔、サービスへのアクセス、フロー制限、およびパッケージングへの影響を確認してください。視覚的な類似性だけでは、熱容量や設置の適合性を検証できません。

混合フリートの場合は、マシン ファミリ名は共有するが、異なるシリアル ブレーク、エンジン、または地域冷却パッケージを使用する個別のアプリケーション。承認されたサンプルとカートンのラベルを通じて、購入者の参照からのトレーサビリティを維持します。これにより、ほぼ同一の 2 つのクーラーが在庫内で組み合わされていて、機械がすでに解体されているときに初めて発見されるというリスクが軽減されます。

よくある質問

掘削機が掘削中にのみオーバーヒートするのはなぜですか?

油圧負荷と低速車速が同時に発生します。

実際の掘削サイクルで油圧発熱、クーラーバイパス、スタックの清浄度、ファンの応答、再循環を確認します。

クーラーを分離せずにスタックを掃除できますか?

製作者のアクセスとクリーニング手順が隠れた面に到達できる場合にのみ。

そうしないと、目に見える面はきれいに見えても、層の間に破片が残る可能性があります。

熱画像内の冷たい領域は詰まりを証明しますか?

いいえ。

回路設計、流量/圧力の証拠、および再現可能な動作測定によって確認します。

輸入業者はマッチングのために何を提出する必要がありますか?

マシンとクーラースタックの完全な証拠を提出してください。

シリアル範囲、エンジン/配置、OE ラベル、コア/ポート/マウントの寸法、層の順序、両面写真、デューティ サイクル、環境、数量、およびパッケージング要件を送信します。
