Проверка силы тока двигателя автомобильного вентилятора на слабый поток воздуха



Слабый поток воздуха из вентиляционных отверстий на приборной панели не означает автоматически, что двигатель вентилятора системы отопления, вентиляции и кондиционирования воздуха изношен. Двигатель может получать низкое напряжение, потреблять чрезмерный ток через затянутые подшипники, вращать незакрепленное колесо или перемещать воздух через засоренный фильтр, грязный испаритель, закрытую дверь или разрушенный воздуховод. Эти неисправности могут ощущаться одинаково на вентиляционных отверстиях, но требуют совершенно разных деталей.

Таким образом, полезный тест на силу тока двигателя вентилятора объединяет три наблюдения: электрическую нагрузку, напряжение, подаваемое на двигатель, и фактический расход воздуха. Сам по себе ток не может определить, вызваны ли высокие показания трением двигателя или загрязнением колеса. Нормальные показания тока не могут доказать отсутствие ограничений в случае HVAC. В этом руководстве выстраивается цепочка доказательств перед заменой, а также поясняется информация о продукте, необходимая дистрибьютору при сопоставлении компонент системы кондиционирования автомобиля.

Быстрый ответ: воспроизведите жалобу с контролируемыми дверями, вентиляционными отверстиями и режимом рециркуляции; осмотреть салонный фильтр и колесо вентилятора; измерить ток двигателя на каждой доступной скорости; затем измерьте падение напряжения на стороне питания и земли при нагрузке двигателя. Высокий ток при правильном напряжении на клеммах указывает на механическое сопротивление, нагрузку на колеса или внутренний отказ двигателя. Низкий ток при низком напряжении на клеммах указывает на повреждение проводки, резистора, контроллера или разъема. Нормальный ток и скорость при слабом потоке воздуха через вентиляционное отверстие направлены от двигателя к ограничению, неисправности двери или воздуховода.

Начните с воздушного потока, а не с разъема двигателя

Сначала подтвердите, что означает слово «слабый». Сравнить панельный, напольный и режимы разморозки; настройки приточного воздуха и рециркуляции; низкая и высокая скорость; левые и правые розетки; и работа в режиме холода или тепла. Жалоба, ограниченная одной розеткой, предполагает локальную проблему с воздуховодом или дверью. Жалоба, присутствующая на каждой розетке, скорее связана с обычным ограничением, медленным ходом колеса или большой утечкой воздуха внутри корпуса.

Контролируйте условия испытаний

Запишите напряжение аккумулятора, состояние двигателя, режим HVAC, команду вентилятора, состояние салонного фильтра, положение дверей и измеряемые розетки. Во время сравнений держите окна и двери в одном и том же положении. Если автомобиль автоматически меняет скорость вентилятора, чтобы защитить холодный испаритель, горячий модуль питания или разряженную батарею, соберите данные сканирования, а не игнорируйте логику управления.

Не сравнивайте разные режимы вентиляции

Площадь выпускного отверстия и длина воздуховода изменяют измеренную скорость. Центральное вентиляционное отверстие в режиме панели нельзя сравнивать напрямую с узким выходом для удаления тумана. Используйте одно и то же вентиляционное отверстие, отверстие решетки и положение прибора для показаний «до» и «после».

Четыре измерения, которые определяют разлом

Показания следует интерпретировать вместе. Элекдура в более широком смысле Ассортимент автомобильных систем HVAC включает в себя электрические детали, детали со стороны воздушного потока и хладагента; шаблон измерения определяет, какая ветвь заслуживает внимания.

Проверьте воздушный путь перед загрузкой контура.

Снимите и осмотрите салонный фильтр в соответствии с процедурой обслуживания. Проверьте, не сложен ли неправильный фильтр, не влажный ли он не установлен задом наперед и не забит ли он пылью. Посмотрите через отверстие вентилятора на наличие листьев, изоляции, остатков грызунов и колеса, неравномерно покрытого грязью. Осмотрите впускную решетку и убедитесь, что заслонка рециркуляции перемещается полностью, не блокируя оба пути.

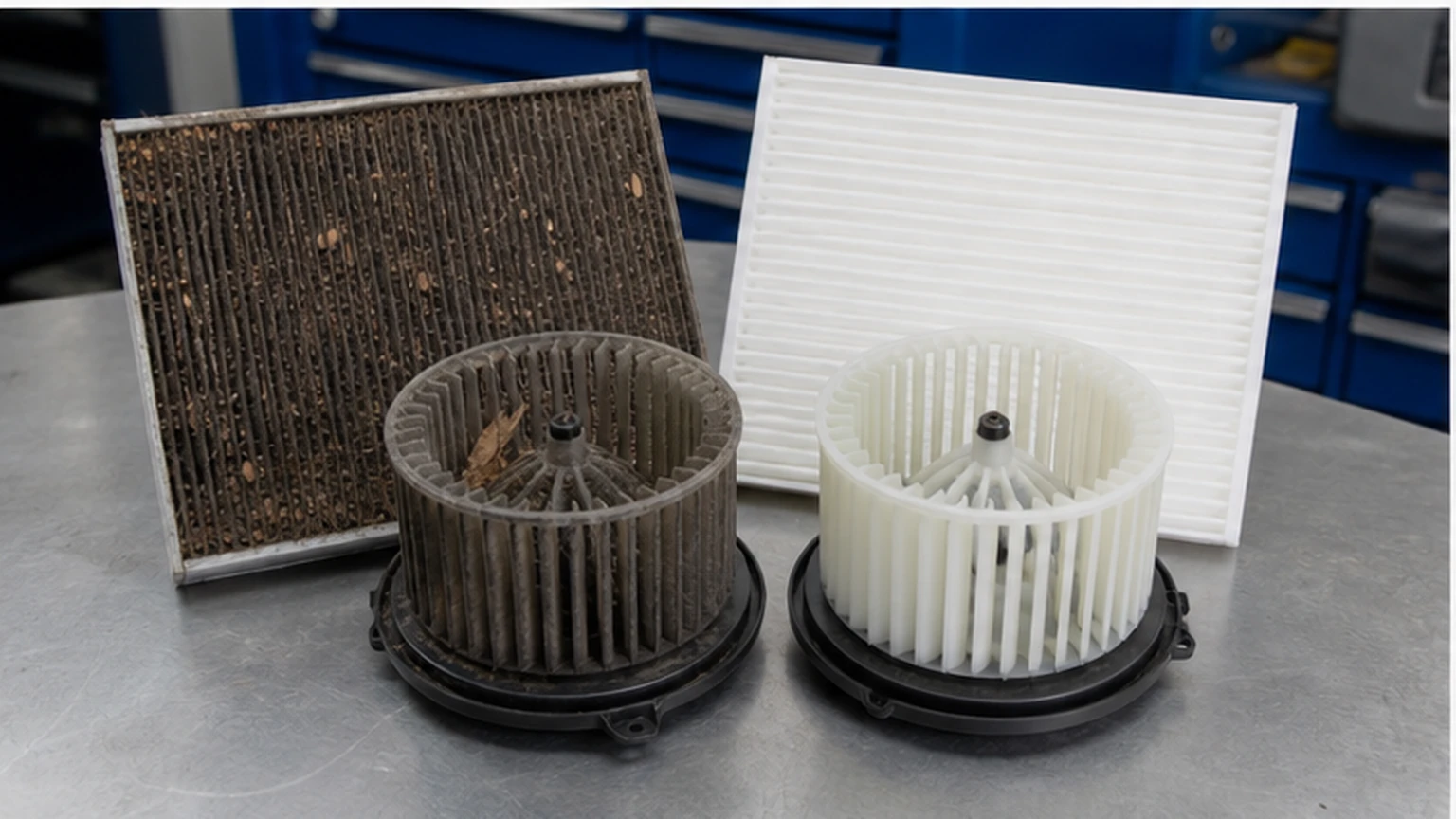

Грязное колесо меняет как воздушный поток, так и ток.

Отложения изменяют геометрию лезвия, увеличивают вращающуюся массу и могут разбалансировать колесо. Ток может увеличиться, поскольку двигатель выполняет больше работы, в то время как поток воздуха падает, поскольку каналы лопаток перестают эффективно перемещать воздух. Необходимо тщательно оценить результаты чистки: треснутое колесо, увеличенная ступица или поврежденный балансировочный зажим обычно требуют замены, а не агрессивной чистки.

Ограничения и загрязнение колес могут уменьшить поток вентиляционного воздуха, даже когда двигатель все еще работает.

Проверьте поверхность испарителя, не повредив ее.

Если позволяет доступ, проверьте, нет ли спутанного мусора, обледенения, погнутых ребер или остатков. Не просовывайте инструменты через узкое отверстие и не распыляйте неподходящий очиститель на электронику и изоляцию. Нагруженная поверхность испарителя может уменьшить поток воздуха на всех скоростях, сохраняя при этом ток двигателя приемлемым.

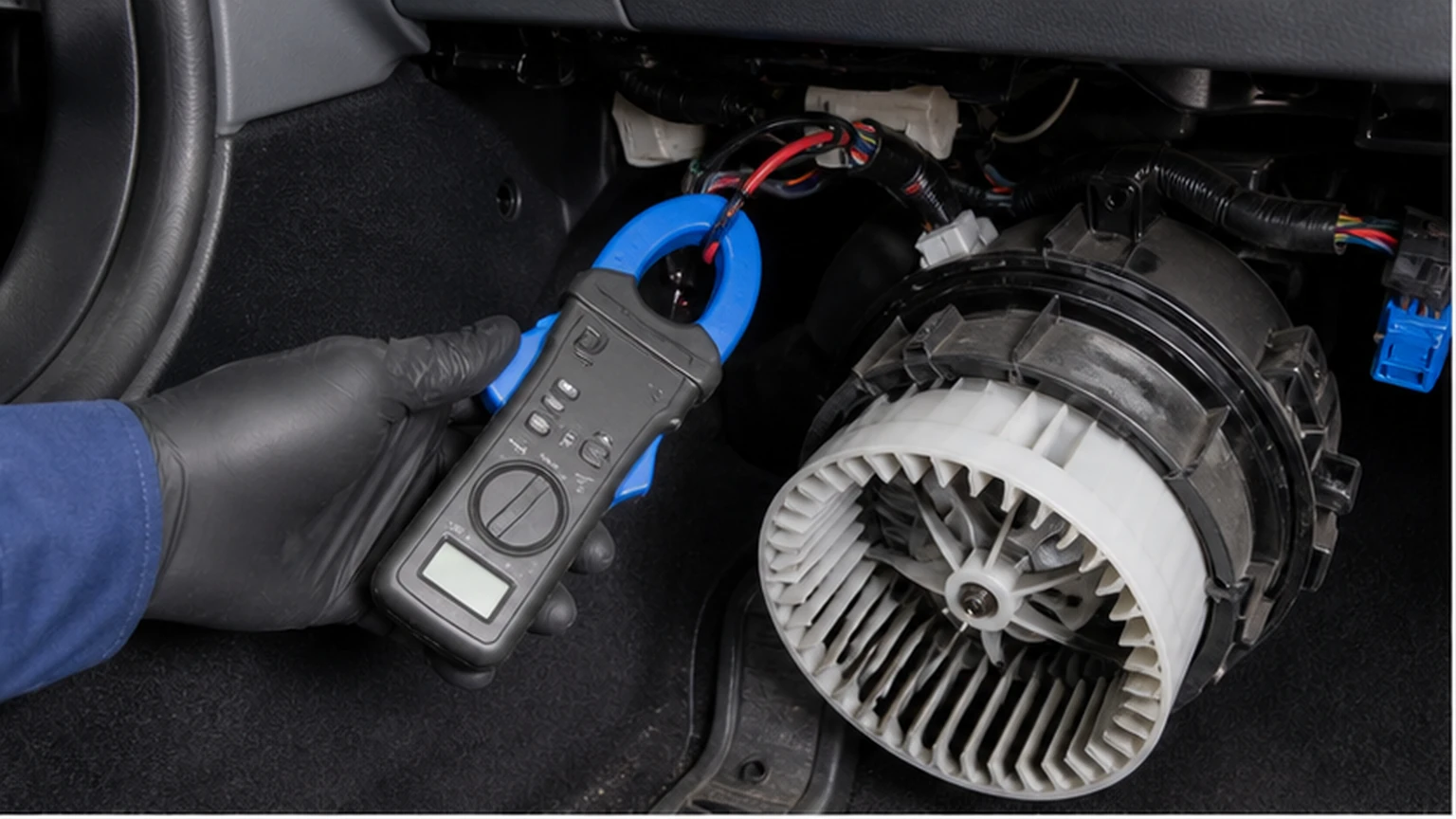

Измерьте ток двигателя вентилятора при установленной нагрузке

Используйте токовые клещи с подходящим диапазоном, разрешением и процедурой обнуления вокруг провода питания двигателя, указанного на электрической схеме. Двигатель должен оставаться установленным с нормальной нагрузкой на колесо и воздуховод. Свободно вращающийся настольный двигатель может выглядеть исправным, поскольку он больше не преодолевает установленную аэродинамическую и механическую нагрузку.

Запишите текущую кривую, а не одно число пиков.

Наблюдайте за пусковым током при запуске, стабилизированным током после того, как колесо наберет скорость, и за поведением при медленном движении. Повторите измерение после нагревания, если жалоба связана с температурой. Сравните результаты со спецификациями автомобиля или двигателя; не существует универсальной «хорошей» силы тока для вентилятора любого размера и напряжения.

Ток следует регистрировать, пока воздуходувка работает с нормальной нагрузкой на колесо и воздушный канал.

Интерпретация сильноточной картины

Высокий стабильный ток при правильном напряжении может указывать на сопротивление подшипника, повреждение щетки или коммутатора, частичное внутреннее замыкание, трение колеса или наличие большого количества мусора. Прислушайтесь к скрипу и вибрации и проверьте зазор колес, прежде чем приступать к эксплуатации двигателя. Если ток резко возрастает по мере того, как устройство нагревается, а скорость падает, внутренний механический или электрический износ становится более вероятным.

Контроль ограничения тока может скрыть пик

Силовой транзистор или интеллектуальный модуль могут уменьшить рабочий цикл при чрезмерной нагрузке. Измеряемый ток питания может пульсировать или выходить на плато, а не постоянно расти. Соблюдайте заданную скорость, сигнал управления и температуру модуля, чтобы защитное поведение не было ошибочно принято за исправный двигатель.

Интерпретация слаботочной картины

Низкий ток при низкой скорости может означать низкое подаваемое напряжение, изношенные щетки, обрыв сегмента обмотки двигателя или модуль управления, который не обеспечивает требуемый рабочий цикл. Слабый ток при нормальной слышимой скорости, но слабом потоке воздуха указывает на незакрепленное или неправильное колесо, обратное вращение, утечку в воздуховоде или ограничение на выходе.

Измерьте напряжение при работающем двигателе

Показания батареи не показывают, что достигает вентилятора. Подключите обратный щуп или используйте одобренные отводные провода на двигателе, пока ему подается команда на заявленную скорость. Одновременно запишите напряжение батареи и напряжение на клеммах. Если двигатель видит значительно меньше, чем ожидалось, разделите цепь, а не заменяйте ее.

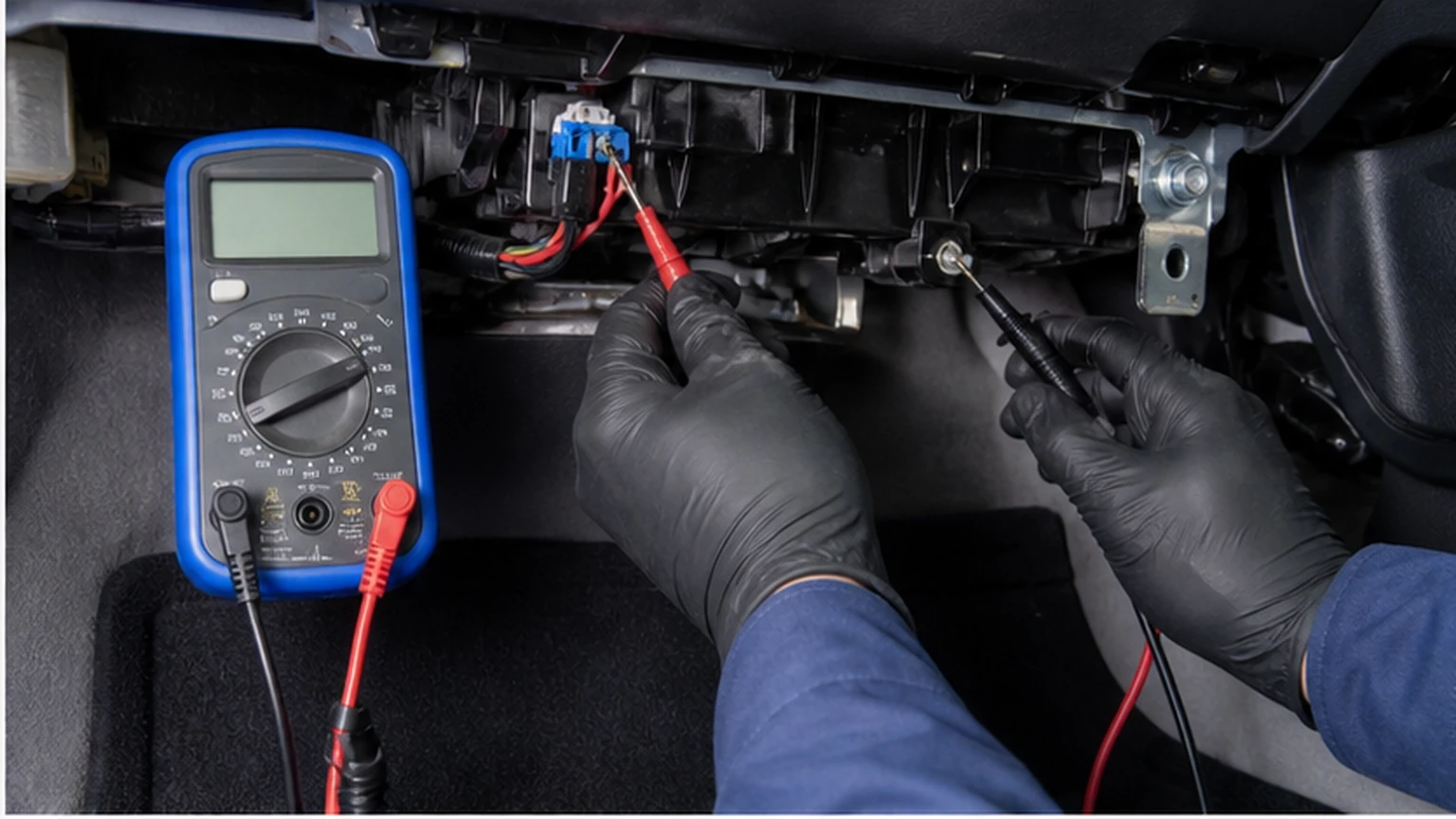

Проверка падения напряжения на стороне питания

Поместите вольтметр на положительный путь — от положительного источника питания к положительной клемме двигателя — пока вентилятор нагружен. Показания представляют собой напряжение, потребляемое сопротивлением в предохранителях, реле, переключателях, разъемах, проводке и устройствах управления. Перемещайте поводок поэтапно, чтобы обнаружить потерю.

Проверка падения напряжения на стороне земли

Измерьте расстояние между клеммой заземления двигателя и минусом источника при той же нагрузке. Ослабленные проушины, корродированные соединения и поврежденные от нагрева разъемы могут ограничивать ток, не оказываясь при этом открытыми при проверке целостности. Следуйте точной архитектуре, поскольку управляемый двигатель не может использовать постоянно подключенное заземление шасси.

Тестирование падения напряжения под нагрузкой позволяет определить сопротивление цепи, которое может быть пропущено при проверке целостности цепи без нагрузки.

Осмотрите тепловое повреждение как доказательство, а не как весь диагноз.

Коричневый разъем показывает нагрев, но нагрев может быть вызван плохим натяжением клемм или чрезмерным потреблением тока двигателем. Правильно замените или отремонтируйте разъем и проверьте нагрузку двигателя; в противном случае новый терминал может снова перегреться.

Отделите двигатель от резистора или модуля управления.

В старых системах часто используются переключаемые резисторы для более низких скоростей, в то время как в автоматических климатических системах обычно используется электронный модуль питания. Вентилятор, который работает только на высокой скорости, имеет другой путь диагностики, чем тот, который вращается на любой скорости, но перемещает слишком мало воздуха. Соответствующее руководство по вентилятор, работающий только на высокой скорости, фокусирует этот специфический симптом контроля.

Подтвердите команду и вывод

Используйте схему подключения и данные сканирования, чтобы сравнить требуемую скорость со входом контроллера и выходом двигателя. В системах ШИМ проверьте рабочий цикл и целостность формы сигнала с помощью подходящего оборудования. Правильная команда, поступающая в модуль, но неадекватно нагруженный выходной сигнал может быть связан с модулем или его цепями питания и заземления. Неправильная команда означает, что диагностика должна перейти вверх по потоку.

Проверка байпаса требует знания схемы

Непосредственное питание от аккумулятора может привести к повреждению бесщеточного или встроенного в модуль вентилятора. Это также устраняет обычное ограничение и управление током. Выполняйте обход только в том случае, если производитель предлагает безопасный метод, и только после подтверждения идентификации терминала.

Используйте измерения воздушного потока для проверки механического результата

Анемометр добавляет повторяемые данные при использовании на одном и том же вентиляционном отверстии, расстоянии и в одном и том же режиме. Запишите скорость при нескольких командах вентилятора и сравните форму увеличения. Цель состоит не в том, чтобы изобрести универсальную спецификацию скорости вентиляции, а в том, чтобы определить, вызывают ли изменения электрической скорости пропорциональную реакцию воздушного потока.

Нормальные электрические показания при плохом потоке

Если подаваемое напряжение, ток и скорость двигателя соответствуют действительности, но поток воздуха остается низким, проверьте фильтр, испаритель, поверхность сердечника нагревателя, дверцы режимов, дверцу рециркуляции и воздуховоды. Отсоединенный воздуховод может привести к попаданию воздуха за приборную панель. Пенопластовые уплотнения могут испортиться и привести к внутреннему обходу. Эти неисправности не исправляются двигателем большей мощности.

Хороший поток воздуха в одном режиме, но не в другом

Эта закономерность указывает на распространение, а не на создание. Подтвердите ход привода и фактическое положение двери. Звук привода не доказывает, что его вал или дверь движутся. Не путайте неисправность регулятора режима с электрической нагрузкой вентилятора.

Матрица принятия решения о ремонте или замене

После любого ремонта повторите измерения тока, падения напряжения и расхода воздуха в исходных условиях. Жалоба разрешается только тогда, когда нагрузка двигателя стабильна, разъемы остаются холодными и производительность вентиляции восстанавливается без защиты контроллера.

Соответствие замены – это больше, чем диаметр

Для запроса на замену укажите номер оригинального оборудования, идентификацию автомобиля, год модели, опцию HVAC и конфигурацию с левым или правым рулем, если это необходимо. Запишите номинальное напряжение, форму разъема, количество контактов, расположение проводов, монтажный фланец, направление вращения, диаметр колеса, ширину колеса, конструкцию вала, а также то, является ли контроллер отдельным или встроенным.

Риски, связанные только с двигателем и полной сборкой

При замене только двигателя можно повторно использовать деформированное, несбалансированное или треснувшее колесо. Полный узел может включать колесо и корпус, но не резистор, модуль или уплотнительную прокладку. Явно подтвердите границу поставки. Элекдура Программа оптовой продажи запчастей может организовать смешанные запросы по системам отопления, вентиляции и кондиционирования воздуха, в то время как Форма технического запроса должна включать фотографии разъемов и монтажа, а также измеренные значения тока и напряжения.

Вращение и геометрия колес влияют на реальный поток воздуха.

Два двигателя могут иметь одинаковое напряжение и монтажные размеры, но при этом вращаться по-разному или использовать колесо с разным шагом лопастей. Визуально похожее устройство может потреблять ток и издавать шум, обеспечивая при этом плохой воздушный поток. Не одобряйте установку только по диаметру корпуса.

Оптовая приемка и проверка качества

При заказе партии проверьте защиту коробки, крышки разъемов, деформацию фланцев и зазор колес перед подачей питания на устройство. Выполните выборочные испытания тока, скорости, вибрации и слышимого шума подшипников с помощью контролируемого приспособления, воспроизводящего заданное напряжение и нагрузку. Записывайте коды партий и результаты поставщиков, а не судите о качестве только по ротации без нагрузки.

Защитите колесо во время транспортировки

Колесо с «беличьей клеткой» может треснуть или сместиться, даже если двигатель исправен. Упаковка должна предотвращать нагрузку на ступицу и лезвие. Вращайте колесо вручную во время приемочного контроля и отбраковывайте элементы контакта, биения или повреждения баланса в соответствии с согласованными критериями.

Обеспечьте возможность отслеживания соответствия контроллеров

Если в сборку входит электроника, сохраните разъем, этикетку и данные о версии. Не смешивайте визуально похожие модули в партиях. Что касается соответствующих компонентов электрического охлаждения, ознакомьтесь с разницей между дискретным двигателем и двигателем. модуль управления вентилятором ; Интегрированный контроль меняет способ проведения силового теста.

Соответствующие диагностические границы

Диагностика воздушного потока в салоне должна оставаться отдельно от отвода тепла под капотом. А двигатель вентилятора радиатора, Вентилятор конденсатора кондиционера или Вентилятор системы охлаждения может влиять на давление хладагента и температуру вентиляционных отверстий, но не создает воздушный поток в салоне. Аналогично, Неисправность реле давления может препятствовать охлаждению, в то время как вентилятор остается механически исправным.

Если объем воздуха в норме, а температура на выходе нет, перейдите к диагностике хладагента, дверцы охлаждающей жидкости или теплообменника. Осмотрите Конденсатор кондиционера и контур компрессора только в том случае, если данные по давлению и температуре подтверждают это направление. Это не позволяет статье о воздушном потоке превращать каждую жалобу на охлаждение в заказ на вентилятор.

Используйте соседние страницы товаров в качестве диагностических границ, а не как список покупок. Диапазон компрессора кондиционера актуален при недостаточной циркуляции хладагента; тот Программа оптовой продажи компрессоров требует от воздуходувки различных подтверждающих документов. А запрос на подачу радиатора относится к отводу тепла от двигателя, а запрос Применение муфты вентилятора касается потока воздуха под капотом с механическим приводом. Обозначение этих границ имеет большое значение, поскольку клиенты часто описывают все четыре системы просто как «вентилятор» или «проблему с охлаждением». Подтверждение того, какой воздушный поток слаб, предотвращает технически правдоподобную, но нерелевантную замену.

Часто задаваемые вопросы

Может ли сопротивление двигателя вентилятора доказать, что двигатель исправен?

Нет, показания статического сопротивления не воспроизводят установленную нагрузку.

Контакт щетки и положение ротора могут изменить значение, и показания не отражают сопротивление подшипника или подаваемое напряжение. Ток нагрузки, падение напряжения и поток воздуха более полезны вместе.

Почему вентилятор замедляет работу через несколько минут?

Нагрев может привести к повреждению двигателя, разъема или контроллера.

Запишите ток, напряжение на клеммах и команду модуля от холодного запуска до замедления. Рост тока предполагает нагрузку; падение напряжения предполагает замыкание или защитное управление.

Всегда ли высокий ток вентилятора означает неисправность двигателя?

Нет, сначала исключите трущееся или загрязненное колесо.

Установленный двигатель приводит в движение колесо и его воздушную нагрузку. Мусор, искажения и неправильная геометрия колеса могут повысить ток без повреждения внутренней обмотки.

Может ли забитый салонный фильтр повредить вентилятор?

Он может изменить условия охлаждения и эксплуатации, но эффект зависит от конкретного применения.

Не предполагайте прямую неисправность по внешнему виду фильтра. Измерьте нагрузку двигателя и температуру модуля, устраните ограничение и повторите тестирование.

Что должен отправить покупатель для замены?

Отправьте идентификационные, электрические, механические и тестовые доказательства вместе.

Укажите номер оригинального оборудования, транспортное средство и систему отопления, вентиляции и кондиционирования, фотографии разъемов, расположение контактов, монтажный фланец, размеры колес, направление вращения, номинальное напряжение, включение контроллера, измеренный ток и необходимое количество.

Используйте доказательства для определения порядка

Обоснованная диагностика вентилятора связывает жалобу водителя на воздушный поток с контролируемым тестом вентиляции, установленным током двигателя, напряжением на клеммах, потерями в питании под нагрузкой и потерями на землю, состоянием колес и проверкой ограничений системы HVAC. Эта цепочка показывает, нужен ли заказ двигатель, полный комплект нагнетателя, ремонт разъемов, модуль управления или вообще нет детали нагнетателя.
