Маслоохладитель пассажирского поезда необходимо выбирать как часть тепловой и механической системы, а не как прямоугольный сердечник с аналогичными портами. Выбор правильного агрегата зависит от того, какая жидкость охлаждается, где он установлен, тепловой нагрузки и допустимого перепада давления, условий воздушного потока или охлаждающей жидкости, монтажных нагрузок, воздействия вибрации, загрязнения, доступа для обслуживания, а также доказательств, требуемых железнодорожным оператором или владельцем оборудования.

Это руководство написано для американских дистрибьюторов железнодорожных запчастей, организаций по техническому обслуживанию, покупателей автопарков и групп поставщиков, оценивающих сменные или изготовленные по индивидуальному заказу маслоохладители. В нем объясняется, какая информация необходима, прежде чем поставщик сможет дать ответственную рекомендацию. В нем не утверждается, что универсальный охладитель одобрен для использования в каком-либо конкретном железнодорожном транспортном средстве.

Начните с определения масляного контура

«Железнодорожный маслоохладитель» может описывать несколько различных функций. Охладитель может использоваться для смазочного масла дизельного двигателя, трансмиссионного или трансмиссионного масла, гидравлического масла, смазки компрессора или другого вспомогательного контура. Электропоезда могут иметь тепловую архитектуру, отличную от тепловозных электропоездов, а пассажирский вагон не является автоматически эквивалентом локомотива.

Прежде чем обсуждать размеры, в запросе цен следует указать оборудование и схему. Запишите модель рельсового транспортного средства или силового агрегата, производителя оборудования, номер сборки, номер оригинального охладителя, тип жидкости и местоположение. Если охладитель является частью комбинированного модуля, задокументируйте каждую подключенную цепь.

Конструкции с воздушным и жидкостным охлаждением решают разные проблемы

Масляный радиатор с воздушным охлаждением передает тепло от масла к окружающему или нагнетаемому воздуху через ребристый сердечник. Производительность сильно зависит от воздушного потока, температуры входящего воздуха, состояния ребер, кожуха и рециркуляции. Его можно установить под полом, на модуле крыши, в моторном отсеке или внутри комплектной охлаждающей группы.

Масляный радиатор с жидкостным охлаждением передает тепло другому контуру охлаждающей жидкости. Пластинчатые или кожухотрубные конструкции могут подойти там, где прямой поток воздуха ограничен, но температура, расход, химический состав и давление вторичного контура становятся частью спецификации. Поставщику нужны данные по обеим сторонам обменника.

Определите тепловой режим с помощью рабочих данных

Габаритные размеры не определяют охлаждающую способность. На требуемый отвод тепла влияют поток масла, свойства масла, температура на входе и выходе, температура окружающей среды или охлаждающей жидкости на входе, рабочий цикл и запас по эксплуатации оборудования. Не следует путать пиковую нагрузку и постоянную нагрузку.

По возможности указывайте измеренные или указанные производителем рабочие точки. Если полный тепловой режим недоступен, укажите, какие значения известны, а какие остаются предположениями. Не просите поставщика «сопоставить мощность» с фотографией.

Падение давления является частью конструкции

Кулер может отводить тепло, но при этом налагать чрезмерные ограничения. Вязкость масла меняется в зависимости от температуры, и условия холодного запуска могут быть более требовательными, чем испытание в теплом установившемся режиме. Запишите допустимый перепад давления в охладителе и диапазон рабочих температур. Убедитесь, что в другом месте контура имеется обходной путь или путь сброса давления.

Соответствуйте среде установки

Пассажирское железнодорожное оборудование подвергается вибрации, ударам, погодным условиям, балластной пыли, водяным брызгам, циклическим изменениям температуры и многократному обращению для обслуживания. Запасной сердечник должен соответствовать физической оболочке, сохраняя при этом зазоры, воздушный поток, дренажные пути и удобство обслуживания.

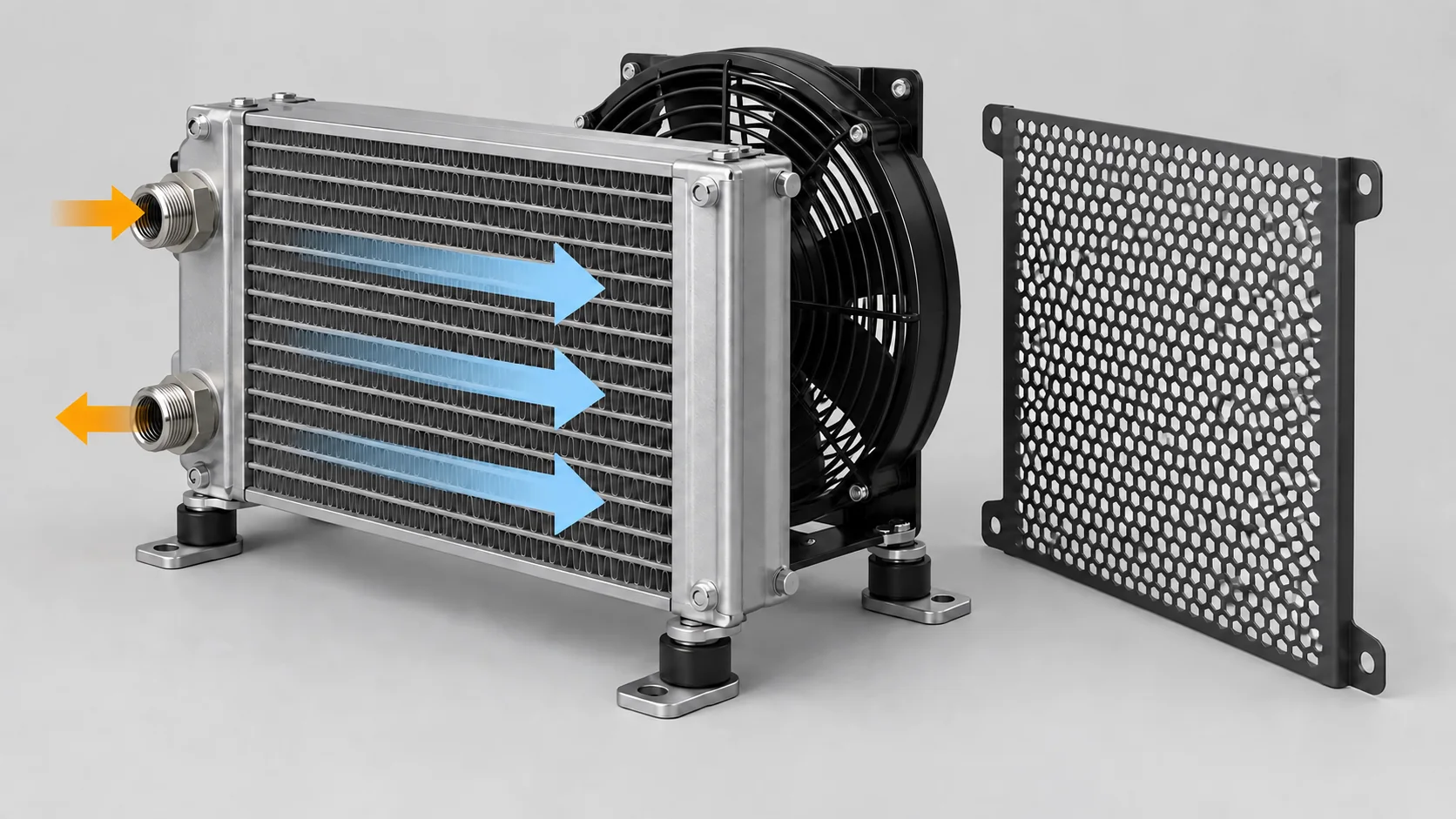

На этой общей иллюстрации функций продукта показаны функции, которые необходимо проверить, не подразумевая установку на конкретный железнодорожный вагон.

Запишите систему крепления, а не только расстояние между отверстиями.

Сфотографируйте кронштейны, изоляторы, элементы крепления, опорные рамы и любые гибкие соединения. Измерьте центры отверстий по повторяемым базовым поверхностям и запишите толщину кронштейна, смещение и ориентацию установки. Обратите внимание, несет ли охладитель нагрузку на шланги или шланги поддерживаются отдельно.

Жестко установленная замена может передавать вибрацию на концевые резервуары или соединения труб. И наоборот, слишком мягкая конструкция крепления может привести к контакту с окружающей конструкцией. Сохраните предполагаемую концепцию монтажа, если в утвержденных технических изменениях не указано иное.

Сохранение воздушного потока и защита от мусора

Для агрегатов с воздушным охлаждением задокументируйте направление вентилятора, воздуховоды, кожухи, уплотнения, состояние решетки и расположение других теплообменников. Воздух может проходить в обход сердцевины через недостающий пенопласт или зазоры между панелями. Чистый новый охладитель не будет работать должным образом, если горячий нагнетаемый воздух будет рециркулировать на его вход.

Под полом могут собираться пыль, волокна, масляный туман, насекомые или дорожный мусор. Шаг плавников и доступ для чистки влияют на удобство эксплуатации. Не выбирайте автоматически самый плотный пакет плавников; он может обеспечивать высокую производительность при чистом сердечнике, но быстро выходит из строя при реальной работе.

Проверьте порты, шланги и совместимость жидкости.

Запишите тип порта, номинальный размер, форму резьбы, метод уплотнения, межосевое расстояние, положение часов и зазор для фитингов. Сфотографируйте каждый порт прямо и сбоку. Резьба, которая кажется зацепившейся, не является доказательством правильного стандарта или уплотнительного седла.

Убедитесь в совместимости масла, материалов охладителя, уплотнений, шлангов и чистящих средств. Алюминиевые, медно-латунные, стальные и нержавеющие конструкции имеют разные аспекты производства и обслуживания. Замена материалов требует инженерного анализа, а не решения, основанного только на цене.

Если в оригинальном блоке произошел внутренний сбой, определите, может ли мусор или перекрестное загрязнение оставаться в подключенных компонентах. Правильная реакция зависит от вида неисправности и утвержденной оператором процедуры технического обслуживания.

Детали строительства, которые должны проверить покупатели

Видимое ядро ​​— это только одна часть сборки. Осмотрите крепление концевого бака, соединения трубы с коллектором, непрерывность сварного шва, места пайки, усиление портов, переходы кронштейнов, элементы слива, защитные покрытия и опору ребер. Ищите острые края или незащищенные поверхности, которые могут повредить соседние шланги.

Попросите контролируемый чертеж с указанием общего размера корпуса, размеров сердцевины, опорных точек крепления, портов, материалов, массы и версии. После утверждения образца сохраните фотографии и измеренные характеристики как часть записи о покупке. Это помогает отличить преднамеренную инженерную доработку от неконтролируемого дрейфа.

Доказательства давления, утечек и чистоты

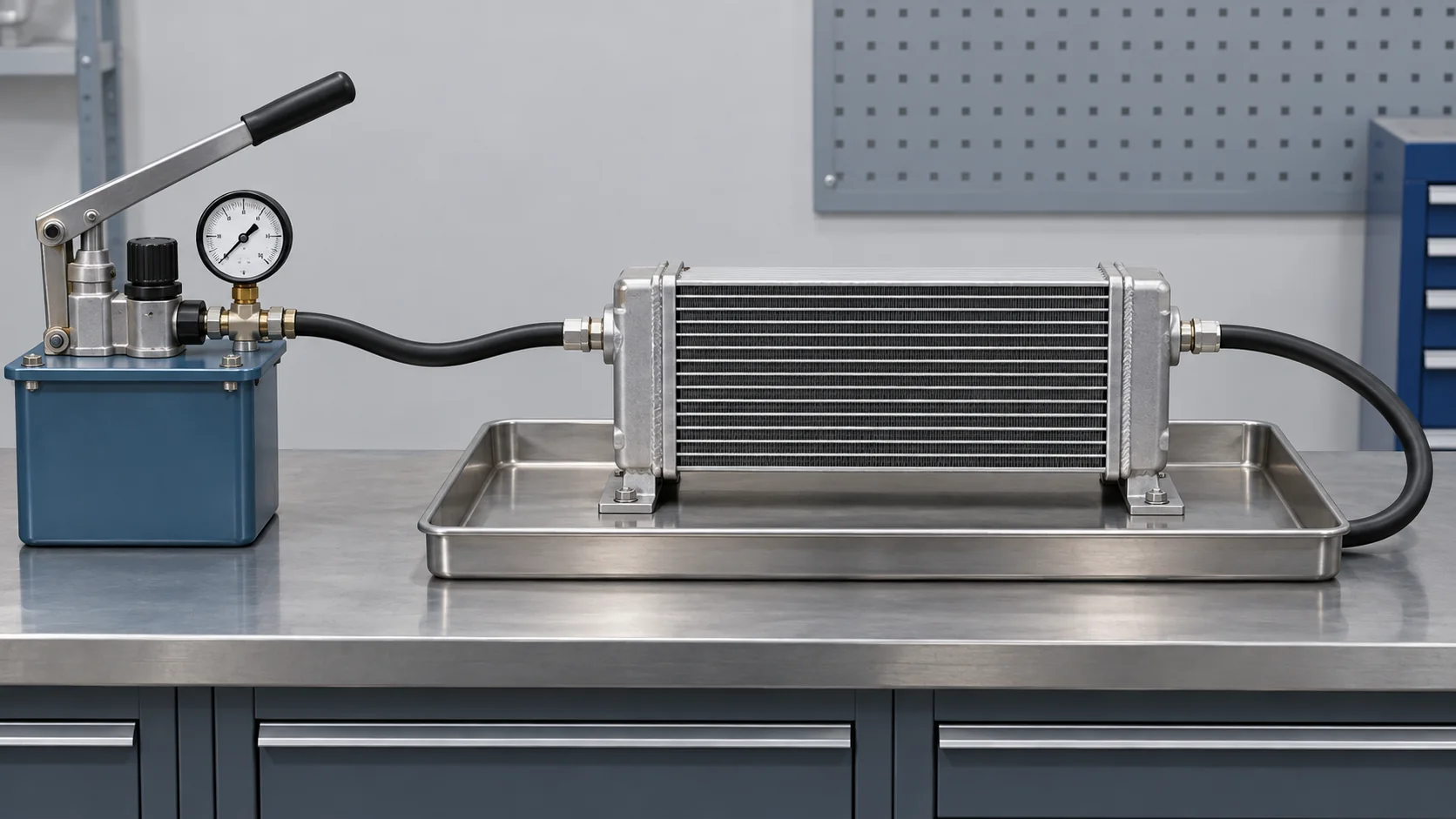

Требования к испытаниям должны быть привязаны к указанным условиям работы охладителя и утвержденной процедуре. Заявление о том, что устройство прошло «испытание под давлением», является неполным без указания испытательной среды, давления, продолжительности, критерия приемки, температуры, если применимо, и прослеживаемости записей. Контрольные испытания, испытания на разрыв, усталость и герметичность отвечают на разные вопросы.

Полезные данные испытаний идентифицируют метод, условия, критерии приемки и отслеживаемый результат, а не просто знак соответствия.

В руководстве по доказательствам испытаний под давлением маслоохладителя объясняется, как следует разделять заявления о работе, проверке, взрыве и пульсации. Покупатели также должны определить внутреннюю чистоту и защиту портов. Остаточные частицы, влага или незакрытые отверстия могут повредить оборудование, расположенное ниже по потоку, даже если сам охладитель не протекает.

Замена, ремонт или изготовление на заказ?

Прямая замена уместна только тогда, когда установлена ​​ссылка на деталь и интерфейсы. Ремонт может рассматриваться в соответствии с утвержденной оператором процедурой, если неисправность, условия материала и эксплуатации позволяют это. Для устаревшего оборудования может потребоваться индивидуальное воспроизведение, но для этого требуется контролируемый технический пакет и план проверки.

Не используйте отремонтированный или реконструированный охладитель в службах, где важна безопасность или надежность, только потому, что он прошел единственную статическую проверку на утечку. Процесс приемки должен отражать требования, обязанности и применимую документацию оператора.

Контрольный список запросов предложений по железнодорожному транспорту Масляный радиатор

• Модель железнодорожного транспортного средства, силового агрегата и оборудования;

• оригинальный производитель и номер детали;

• масляный контур и спецификация жидкости;

• расход масла, температура на входе, целевая температура на выходе и отвод тепла;

• максимальное рабочее давление и допустимый перепад давления;

• условия и расход воздуха или вторичного теплоносителя на входе;

• общий размер, размер сердцевины, детали портов и опорные точки крепления;

• виброизоляция, ориентация, направление воздушного потока и доступ для обслуживания;

• материалы, покрытие, чистота и защита портов;

• необходимые проверки, протоколы испытаний, пересмотр чертежей и процесс отбора проб;

• годовое количество, упаковка для доставки и целевой рынок США.

Elecdura Категория продуктов «масляный радиатор» предоставляет более широкий контекст двигателя, трансмиссии и гидравлического охладителя. Для индивидуальных или неопределенных применений отправьте полный пакет доказательств, а не полагайтесь на фотографию продукта.

Распространенные ошибки поиска

Использование внешних размеров в качестве спецификации мощности

Два сердечника с одинаковой оболочкой могут иметь разную геометрию трубки, конструкцию ребер, расположение контуров и перепад давления. Размеры определяют соответствие, а не термическую эквивалентность.

Назвать каждый железнодорожный охладитель локомотивным охладителем

Пассажирские вагоны, локомотивы и вспомогательные силовые агрегаты могут иметь разные схемы и режимы работы. Укажите оборудование, а не используйте широкую рыночную марку.

Игнорирование воздушного потока со стороны установки

Поставщик не может устранить засорение решеток, обратный поток вентилятора, отсутствие уплотнений или рециркуляцию горячего воздуха только с помощью сердцевины.

Утверждение недокументированных существенных изменений

Изменение сплава, толщины стенки, покрытия, уплотнения или процесса соединения может повлиять на коррозию, усталость или совместимость. Требуйте контролируемых изменений в коммуникации.

Часто задаваемые вопросы

Можно ли использовать автомобильный маслоохладитель в пассажирском поезде?

Не без инженерных доказательств. Должны быть соблюдены требования к нагрузкам на железнодорожном транспорте, производительности, перепаду давления, вибрации, окружающей среде, монтажу, документации и требованиям оператора.

Маслоохладитель локомотива — это то же самое, что маслоохладитель железнодорожного вагона?

Никакой общей эквивалентности не следует предполагать. Определите конкретный автомобиль, оборудование, гидравлический контур и исходную сборку.

Может ли поставщик определить размер охладителя только по мощности двигателя?

Мощность двигателя может служить контекстом, но она не заменяет данные об отводе тепла, расходе, температуре, перепаде давления и данных об установке.

Какие фотографии наиболее полезны?

Укажите место установки, каждую сторону снятого устройства, метки и обозначения, порты, точки крепления, кронштейны, поврежденную зону, окружающее оборудование для воздушного потока и размеры в масштабе.

Что следует проверить при первой пробе?

Проверьте версию чертежа, конверт, порты, монтаж, материалы, качество изготовления, чистоту, защиту, протоколы испытаний и производительность в соответствии с утвержденным планом проверки.

Укажите систему перед выбором ядра

Проект надежного маслоохладителя для пассажирского поезда начинается с схемы и режима эксплуатации, затем переходит к перепаду давления, установке, материалам, интерфейсам, испытаниям и контролю изменений. Эта последовательность дает поставщику достаточно информации, чтобы определить действительную замену или объяснить, почему требуется специальная инженерная проверка.

Для оптового или индивидуального запроса отправьте Elecdura исходный номер, данные железнодорожного оборудования, условия эксплуатации, чертежи или измеренные интерфейсы, четкие фотографии, необходимую документацию и ожидаемое количество. Любое нерешенное предположение должно оставаться видимым до тех пор, пока процесс выборки и проверки не закроет его.
