Şarj Havası Soğutucusu Basınç Düşüşü Testi ve Teşhisi



Turboşarjlı bir motor, şarj havası soğutucusu temel bir sızıntı testini geçse bile takviye performansını kaybedebilir. Havanın yüzlerce dar iç geçitten geçmesi gerekir ve ezilmiş borular, yağ birikintileri, yabancı maddeler veya uygun olmayan yedek çekirdek, bariz bir dış sızıntı oluşturmadan direnç oluşturabilir. Turboşarj daha sonra istenen manifold basıncını sağlamak için daha büyük bir basınç oranında çalışır, kompresör çıkış sıcaklığını artırır ve potansiyel olarak mevcut hava kütlesini azaltır.

Şarj havası soğutucusu basınç düşüşü testi, aynı kütle akışı koşulu altında soğutucu giriş ve çıkışındaki stabilize basıncı karşılaştırır. Giriş sıcaklığı, çıkış sıcaklığı, motor devri, yük, ortam durumu ve takviye komutu ile birlikte okunmalıdır. Elecdura'nın Yükleme havası soğutucusu montaj serisi farklı çekirdek geometrileri ve bağlantıları içerir, dolayısıyla ne evrensel bir basınç düşüşü numarası ne de yalnızca görünüşle ilgili bir eşleşme güvenilir değildir.

Hızlı cevap: Öncelikle şarj havası devresinin kapalı olduğunu ve basınç sensörlerinin güvenilir olduğunu kanıtlayın. Eşleştirilmiş basınç kanallarını soğutucunun giriş ve çıkışına olabildiğince yakın bir yere kurun, her ikisini de aynı anda kaydedin ve kontrollü bir yükleme noktası oluşturun. Sıcaklıkları ve hava akışıyla ilgili verileri kaydederken giriş basıncından çıkış basıncını da hesaplayın. Akışla orantısız biçimde artan basınç kaybı iç kısıtlamayı destekler; ılımlı basınç kaybıyla birlikte düşük sıcaklık düşüşü, zayıf ısı reddine işaret eder; Sızıntı kanıtlarının eşlik ettiği dengesiz basınç, basit bir kısıtlama yerine hortum, bağlantı noktası, tank veya çekirdek sızıntısını işaret ediyor.

Basınç Düşüşü, Sızıntı ve Soğutma Verimliliği Farklı Arızalardır

Bu üç koşul genellikle 'kötü ara soğutucu' başlığı altında gruplandırılır, ancak farklı fizikleri tanımlarlar. Basınç düşüşü, hava akışı sırasında giriş ve çıkış arasındaki dirençtir. Sızıntı, kütlenin amaçlanan yoldan ayrılmasıdır. Termal verimsizlik, basınçlı havadan ısının yetersiz uzaklaştırılmasıdır. Bir soğutucu birden fazla rahatsızlıktan muzdarip olabilir, ancak her biri ayrı kanıtlar gerektirir.

Sızıntı testi neden düşük kısıtlamayı kanıtlayamıyor?

Kısmen çökmüş tüplere sahip kapalı bir soğutucu, statik basıncı mükemmel şekilde tutabilir. Statik sızıntı testi akış kapasitesini değil, muhafazayı belirler. Tersine, küçük bir sızıntısı olan bir soğutucu, iki sensör arasında çok az basınç farkı gösterebilir çünkü her iki taraf da birlikte basınç kaybeder. Test sorularını ayrı tutun.

Basınç kaybı kütle akışına bağlı olmalıdır

Her ses soğutucusu bir miktar basınç kaybı yaratır. Tanısal soru, kaybın söz konusu uygulama ve çalışma noktası için aşırı olup olmadığıdır. Keyfi bir internet sınırıyla değil, üretici verileriyle, doğrulanmış bir referans araçla veya kontrollü bir temel çizgiyle karşılaştırın.

Ölçümlerin Nereye Ait Olduğunu Anlayın

Giriş kanalı, soğutucu çekirdekten hemen önceki basıncı temsil etmeli ve çıkış kanalı, hemen sonraki basıncı temsil etmelidir. Uzun hortumlar, dirsekler, rezonatörler, kısma cihazları ve test bağlantı parçaları da kendi kayıplarını artırır. Sensörler çekirdekten uzağa yerleştirilirse hesaplanan sonuç, yalnızca soğutucu ölçümü yerine sistem basıncı düşüşüne dönüşür.

Eşleşen sensörleri ve senkronize günlük kaydını kullanın

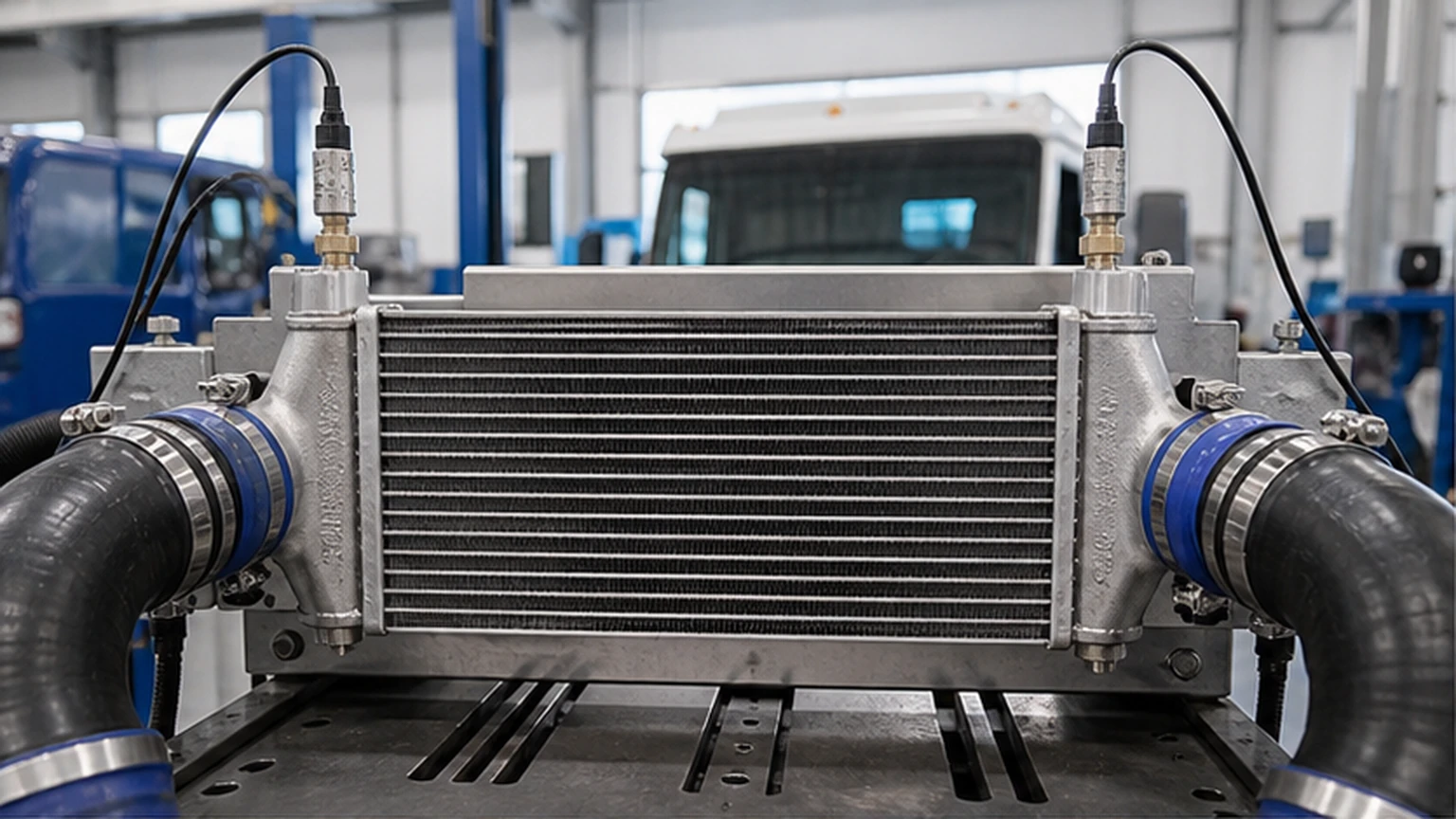

İki kanalın uygun menzil, yanıt ve doğruluğa sahip olması gerekir. Bunları birlikte sıfırlayın ve kurulumdan önce eşit statik basınçta okumalarını karşılaştırın. Bir göstergeden alınan ardışık okumalar, değişen hızlanma sırasında zayıf bir kanıttır çünkü motor akışı örnekler arasında farklılık gösterebilir.

Uyumlu, senkronize basınç kanalları, soğutucudaki kaybı kontrollü bir akış noktasında izole eder.

Güvenli, mühürlü test bağlantı noktaları kullanın

Bağlantı noktası konumu ve bağlantı parçaları için servis prosedürünü izleyin. Gevşek bir adaptör yeni bir destek sızıntısı haline gelirken, çıkıntılı bir prob akışı bozabilir. Hortumları fanlardan, kayışlardan, egzoz ısısından ve yol temasından uzak bir yere sabitleyin ve beklenen sıcaklık ve basınca uygun ekipman kullanın.

Yol Testinden Önce Sensör Uygunluğunu Belirleyin

Motor kapalıyken ve şarj devresi atmosferik basınçtayken, eklenen iki kanalın belirtilen tolerans dahilinde olması gerekir. Servis bilgilerinin izin verdiği durumlarda ilgili araç basınç sensörlerini barometrik basınçla karşılaştırın. Kanallar arasında sabit bir ofset, her yükte yanlış basınç düşüşü olarak görünecektir.

Destek kontrolü kanıtlarının geri kalanını kontrol edin

Talep edilen takviyeyi, gerçek manifold basıncını, turbo aktüatör komutunu, kütle hava akışını, motor devrini ve yakıt dolumunu kaydedin. Hiçbir zaman istenen giriş basıncını üretemeyen bir turboşarj, soğutucuyu aşağı akış basıncına mahkum etmek için kullanılamaz. Benzer şekilde, yanlış bir manifold sensörü, fiziksel soğutucu normal kalırken kontrol sisteminin turbo üzerinde aşırı çalışmasına neden olabilir.

Elecdura'nın kılavuzu ara soğutucu sızıntı belirtileri muhafaza hatalarını kapsar; mevcut test, hortumlar, kelepçeler ve tanklar bir kısıtlama ölçümünü destekleyecek kadar iyi kontrol edildikten sonra başlar.

Tekrarlanabilir Bir Yükleme Noktası Oluşturun

Basınç düşüşü hava akışıyla büyük ölçüde değişir, bu nedenle 'tam gaz' kesin bir test koşulu değildir. Motor devrini, vitesi, yükü ve süreyi güvenli bir şekilde üretebilen bir şasi dinamometresi, motor dinamometresi veya üretici tarafından onaylanmış yol prosedürü kullanın. Bir vardiya veya geçici gaz kelebeği sırasında izole edilmiş bir artış seçmek yerine sabit bir pencere kaydedin.

Rakımı ve ortam sıcaklığını hesaba katın

Hava yoğunluğu, belirli bir basınç okuması için kütle akışını değiştirir. Ortam sıcaklığı aynı zamanda ısı reddini ve kompresör çıkış sıcaklığını da değiştirir. Her ikisini de kaydedin ve yalnızca yeterince benzer olan veya belirtilen prosedürle normalleştirilen koşulları karşılaştırın.

Güvenli olmayan sabit yük oluşturmayın

Uygun yük olmadan atölyede hızlanma, yüksek kütle akışını yeniden üretmeyebilir; doğaçlama bir fren yükü testi ise aktarma organlarının aşırı ısınmasına neden olabilir. Onaylanmış ekipman, yeterli havalandırma ve eğitimli personel kullanın. Otoyol dışı ekipmanlar için, makine prosedürüne göre kontrollü bir hidrolik veya çalışma yükü oluşturun.

Basınç Farkını Hesaplayın ve Yorumlayın

Her kararlı noktada, çıkış mutlak basıncını giriş mutlak basıncından çıkarın. Gösterge-basınç sensörleri aynı atmosferik referansı paylaşıyorsa aralarındaki fark da yararlı olabilir, ancak birimleri ve yöntemi kaydedin. Kütle hava akışı, düzeltilmiş motor akışı veya karşılaştırılabilir yük noktası gibi akışla ilgili bir değişkene karşı basınç farkını çizin.

Kısıtlama akışa bağlı bir model üretir

Hava akışı arttıkça sürtünme ve yerel kayıplar artar. Kısıtlı bir çekirdek boştayken kabul edilebilir görünebilir ancak yük altında hızla büyüyen bir fark yaratabilir. Birden fazla noktayı karşılaştırın. Ani bir adım, tekdüze çekirdek kirlenmesi yerine çöken bir hortumu, gevşek iç bölmeyi veya sensör aralığı sorununu yansıtabilir.

Yalnızca zirveden teşhis koymayın

Geçici kompresör dalgalanması, gaz kelebeğinin kapanması veya vites değişimi, sabit akışı temsil etmeyen kısa bir diferansiyel oluşturabilir. Zaman hizalı grafikler kullanın ve istikrarlı bir işletim penceresi seçin. Eğrinin tekrarlanabilir olduğunu doğrulamak için çalışmayı tekrarlayın.

Kısıtlamayı Zayıf Soğutmadan Ayırmak İçin Sıcaklık Ekleyin

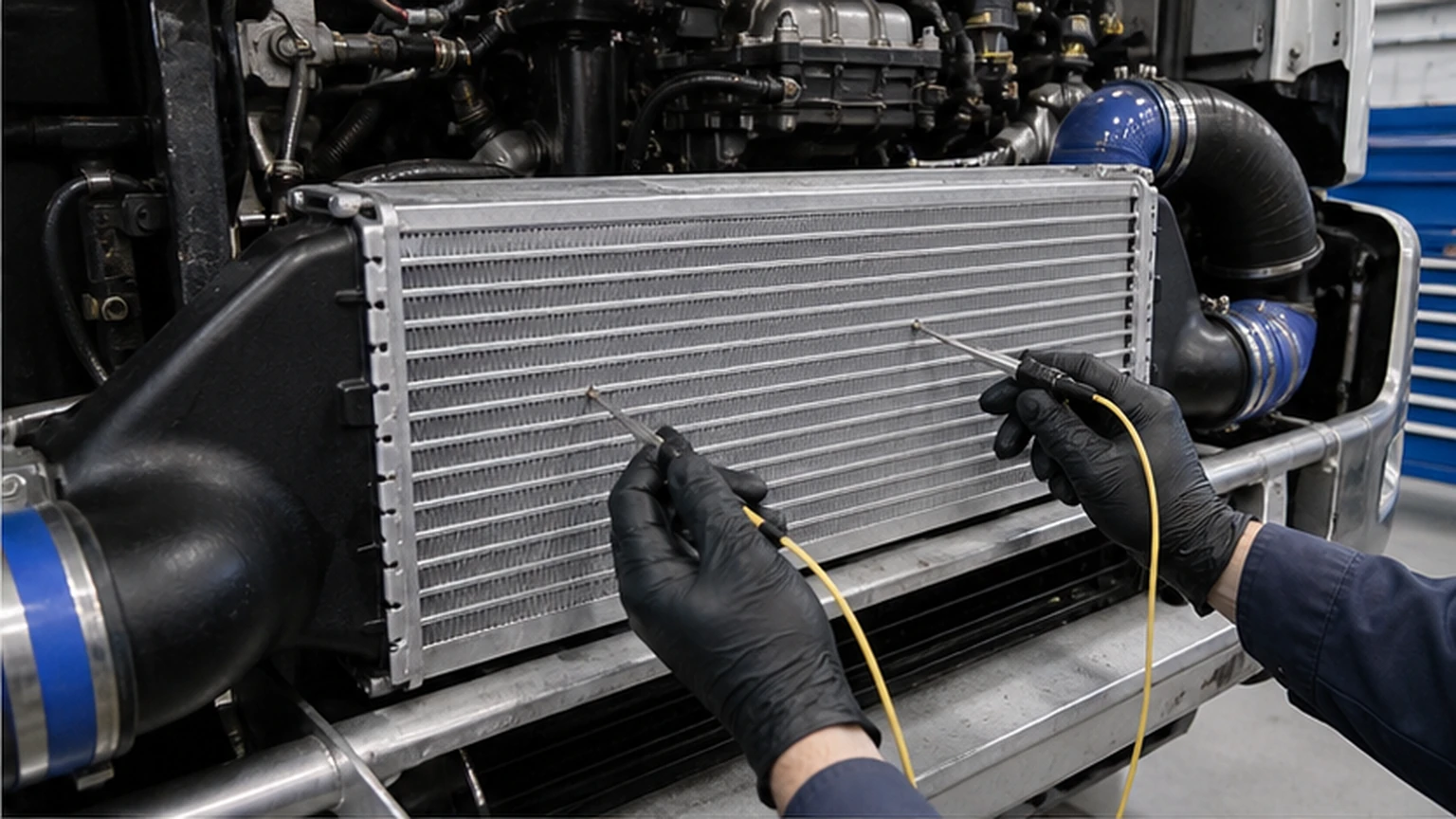

Şarj havası sıcaklığını aynı giriş ve çıkış sınırlarına yakın ölçün. Soğutucu, araç tarafındaki hava akışı ve termal koşullar izin verdiğinde sıcaklığı azaltmalıdır ancak beklenen değişiklik yüke, ortam havasına, araç hızına, fan çalışmasına, çekirdek alana ve ısı emmeye bağlıdır.

Sıcaklık kanalları ısı reddini gösterirken basınç kanalları akış direncini gösterir.

Mütevazı basınç kaybıyla düşük sıcaklık düşüşü

Bu model iç akış kısıtlamasından uzağa işaret eder. Dış kanat tıkanıklığını, eksik contaları, sıcak hava devridaimini, fan çalışmasını ve araç tarafındaki hava akışını kontrol edin. Dışı kirli bir çekirdek, çok az ısıyı reddederken normal basınç kaybıyla havayı içten geçirebilir.

Güçlü sıcaklık değişimiyle büyük basınç kaybı

Kısıtlı bir geçiş, kalma süresini artırabilir ve yine de azaltılmış kütle akışında görünüşte iyi bir çıkış sıcaklığı üretebilir. Soğutma görünümü pompalama cezasını ortadan kaldırmaz. Motor performansı hem hava sıcaklığına hem de iletilen kütleye bağlıdır.

Isıyla ıslatma ilk gözlemi tersine çevirebilir

Rölantiden sonra sıcak çekirdek, şarj havasını geçici olarak ısıtabilir. Testi stabilize edin veya geçici durumu açıkça yorumlayın. Farkı görmeden, ısıya batırılmış bir ilk çalıştırmayı tamamen havalandırılmış daha sonraki bir çalıştırmayla karşılaştırmayın.

Dış ve İç Kısıtlama Kanıtlarını İnceleyin

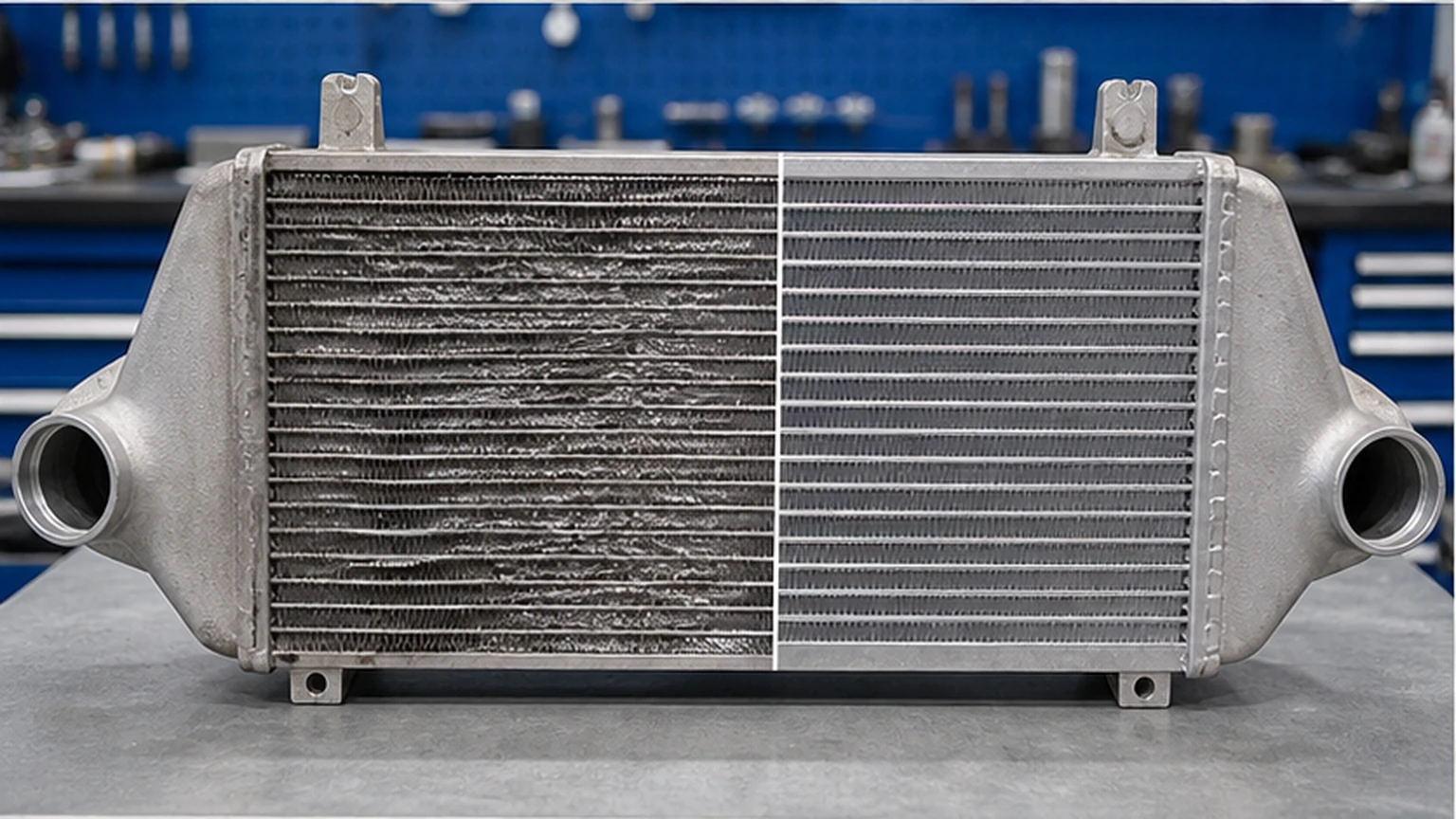

Yalnızca görünür merkezi değil, dış yüzün tamamını inceleyin. Yığılmış ısı eşanjörleri arasında pislik birikebilir. Bükülmüş kanatçıklar, çamur, böcekler, boya ve korozyon araç tarafındaki hava akışını azaltır. Çarpışma veya yanlış kurulumdan kaynaklanan ezilmiş boruları, tank deformasyonunu ve montaj gerilimini arayın.

Dış tıkanma ısı reddini etkiler; iç borunun deformasyonu veya birikintileri şarj havası basınç kaybını etkiler.

Yağlı film bir kanıttır, otomatik bir arıza kararı değil

Bazı turboşarjlı emme sistemlerinde hafif bir yağ filmi oluşabilir; havuzlanma veya ağır tortular ise karter havalandırma sisteminin, turboşarjın ve çalışma geçmişinin incelenmesini gerektirir. Hakkındaki makale Bir ara soğutucunun içinde bulunan yağ, yağ kaynağı teşhisinin soğutucunun değiştirilmesinden önce yapılması gerektiğini açıklıyor.

İç temizliğin sınırları vardır

Yalnızca onaylı bir yöntem kullanın ve tüm temizleme sıvısının çıkarıldığından emin olun. Bir solvent contalara zarar verebilir, kalıntı bırakabilir veya yanma tehlikesi yaratabilir. Temizlik, ezilmiş bir boruyu, ayrılmış iç yüzgeci veya deforme olmuş başlığı eski haline getiremez. Kirlenme arızalı bir turboşarjdan kaynaklanıyorsa, yeni bir parça takılmadan önce tüm şarj yolunun nasıl temizleneceğini tanımlayın.

Hiçbir zaman bir iç geçişi yalnızca limandan yargılamayın

Görünür giriş temizliği her tüpün derinliğini göstermez. Borescope kanıtları, drenajlı kirlilik, ağırlık karşılaştırması ve ölçülen akış kararı destekleyebilir ancak izin verilen inceleme yöntemi çekirdek tasarımına bağlıdır.

Soğutucu Kısıtlamasını Taklit Edebilecek Bileşenleri Ele Geçirmeyin

Giriş filtresi kısıtlaması kompresör giriş basıncını azaltır. Egzoz karşı basıncı türbin enerjisini ve motorun nefes almasını azaltır. Katmanları aşınmış bir hortum emme altında kapanabilir veya takviye altında deforme olabilir. Turbo aktüatör, atık kapağı veya değişken geometrili arızalar basınç üretimini değiştirir. EGR ve gaz kelebeği stratejileri temiz hava kütlesini değiştirebilir. Her takviye açığını soğutucuya atamadan önce bu dalları teşhis edin.

Onarmak mı, Temizlemek mi, Değiştirmek mi?

Öncelikle harici hava akışı arızalarını düzeltin

Eksik contaları, fan performansını ve güvenli kanat temizliğini sağlayın, ardından senkronize testi tekrarlayın. Elecdura'nın soğutma fanı aralığı ve fan kontrol modülleri yalnızca kendi komutları, gücü ve hava akışı kanıtları bir arızayı doğruladığında sıraya girer.

Yapısal olarak hasar görmüş veya kalıcı olarak kısıtlanmış bir çekirdeği değiştirin

İzin verilen temizlik ve sistem nedenleri giderildikten sonra ezilmiş geçitler, ayrık bağlantılar, onarılamaz tank hasarı veya doğrulanmış aşırı basınç düşüşünün devam etmesi durumunda değiştirme işlemi haklı çıkar. Sızıntı onarımı onaylanmış bir süreci takip etmeli ve basınç kapasitesini korumalıdır; kozmetik yama toptan kaliteli bir kanıt değildir.

Değiştirmeden sonra tüm devreyi yeniden test edin

Orijinal yük koşulu altında basınç düşüşünü, sıcaklık tepkisini, takviye kontrolünü, hortum güvenliğini ve sızıntı olmadığını doğrulayın. Yeni soğutucuda hemen yağ veya pislik birikirse, yukarı akış arızası düzeltilmemiştir.

Yolcu, Kamyon ve Ekipman Çekirdekleri için Yedek Eşleştirme

OE numarasını, araç veya makine modelini, motoru, model yılını, pazarı, nominal gücü ve emisyon konfigürasyonunu sağlayın. Giriş ve çıkış yönünü, hortum bağlantı tipini, montaj noktalarını, sensör bağlantı noktalarını ve bitişik braketleri fotoğraflayın. Toplam çekirdek yüksekliğini, genişliğini ve kalınlığını tank boyutlarından ayrı olarak kaydedin.

Çekirdek geometrisi performansı değiştirir

Kanat yoğunluğu, tüp sayısı, iç türbülatörler, çekirdek derinliği ve tank dağılımı hem ısı transferini hem de basınç kaybını etkiler. Açıklığa uyan bir ünite orijinal dengeyi yeniden üretemeyebilir. Performansı yalnızca dış boyutlardan çıkarmayın ve kabul sınırını bir binek araçtan yarı kamyona veya ekskavatöre aktarmayın.

Daha geniş kaynak kullanımı için Elecdura'nın toptan ara soğutucu programı, radyatör besleme aralığı ve motor soğutma parçaları ölçülen işlev ve uygulamaya göre ayrı kalmalıdır.

Montaja nelerin dahil olduğunu onaylayın

Contaların, klipslerin, braketlerin, sensörlerin, hortumların ve koruyucu kapakların dahil olup olmadığını sorun. Tam bir soğutucu yine de uygulamaya özel transfer parçaları gerektirebilir. Teklif için gerekli miktarı, ambalaj işaretlerini ve denetim düzeyini kaydedin.

Toptan Kalite Kontrol ve Nakliye Koruması

Teslim alma muayenesinde çekirdek kareliği, tank bağlantıları, diş ve damak durumu, montaj hizalaması, kanat hasarı, temizlik ve koruyucu kapaklar kontrol edilmelidir. Numune sızıntı testlerinde mutabakata varılan bir basınç, ortam, stabilizasyon süresi ve izin verilen azalma veya akış kullanılmalıdır. Basınç testi tek başına akış kapasitesini doğrulamaz, bu nedenle tedarikçi onayı aynı zamanda karşılaştırmalı bir basınç düşürme donanımı gerektirebilir.

Nakliye hasarının test gürültüsüne dönüşmesini önleyin

Sert köşe koruması ve hortum boyunlarının etrafındaki boşluk, karton yüklerin tertibatın bükülmesini önler. Bağlantı noktaları neme ve yabancı maddelere karşı kapatılmalıdır. Doğrudan hassas kanatçıklara baskı yapan ambalajlardan kaçının. Üretim ve nakliye nedenlerinin ayrılabilmesi için hasar bulunduğunda palet ve kartonun durumunu fotoğraflayın.

İzlenebilir numuneler kullanın

Her basınç, akış ve boyut sonucunu partiye, parça numarasına ve numune kimliğine bağlayın. Yeni bir program için örnekleri doğrulanmış bir orijinalle karşılaştırın ve yalnızca başarılı/başarısız ifadesi yerine ham eğrileri koruyun. Elecdura toptan satış programı karma bir soğutma düzenini koordine edebilir ancak her çekirdeğin yine de kendi uygulama kanıtlarına ihtiyacı vardır.

Bitişik ısı eşanjörlerini soğutucu kararının dışında tutun

Yığılmış bir soğutma modülü şunları içerebilir: yoğunlaştırıcı, motor radyatörü ve şarj havası soğutucusu. Araç tarafındaki aynı hava akışını paylaşan Şunu inceleyin: radyatör fan motoru ve herhangi Sabit hava akışı yetersiz olduğunda mekanik fan kavramasını kullanın , ancak bu bulguyu dahili şarj havası kısıtlamasının kanıtı olarak kullanmayın. İlgili motor soğutma bileşenleri yalnızca kendi sızıntıları, hava akışı veya termal kanıtları değiştirilmeyi destekliyorsa teklif edilmelidir. Bu sınır, paylaşılan hava akışı probleminin soğutucu düzenini şişirmesini önler.

SSS

Kısıtlamayı bulmak için bir ara soğutucuya basınç testi yapabilir miyim?

Statik basınç testi çalışma basıncı düşüşünü değil sızıntıyı bulur.

Kısıtlama, bilinen veya tekrarlanabilir bir hava akışı çekirdekten geçerken ölçülmeli ve basınç her iki sınırda da ölçülmelidir.

Daha soğuk bir çıkış her zaman soğutucunun iyi olduğu anlamına mı gelir?

Hayır, sıcaklık ve verilen hava kütlesi birlikte dikkate alınmalıdır.

Bir kısıtlama kütle akışını azaltabilir ve yine de önemli bir sıcaklık değişimi gösterebilir. Basınç düşüşü, sıcaklık ve motor akışı kanıtlarını aynı anda inceleyin.

Soğutucunun içindeki yağ boruları tıkayabilir mi?

Ağır kontaminasyon kısıtlamaya katkıda bulunabilir, ancak kaynağının teşhis edilmesi gerekir.

Turbo şarjı ve karter havalandırma kanıtlarını inceleyin. Devreyi hemen tekrar kirletecek temiz bir soğutucuyu devreye takmayın.

İki ayrı yol koşusundan alınan basınç değerlerini karşılaştırabilir miyim?

Senkronize kanallar çok daha güçlü bir kanıttır.

Yük, vites, sıcaklık ve kontrol komutları hızla değişir. Eş zamanlı giriş ve çıkış kaydı, çalışmadan çalışmaya varyasyonun çekirdeğe atfedilmesini önler.

Toptan satış teklifi için hangi bilgiler gereklidir?

Uygulama kimliğini, geometrisini, bağlantılarını ve arıza kanıtlarını gönderin.

OE referansı, araç veya ekipman modeli, motor ve güç değeri, pazar, çekirdek ve tank boyutları, bağlantı noktası yönelimi, montaj fotoğrafları, sensör hükümleri, ölçülen basınç/sıcaklık davranışı, miktar ve paketleme gerekliliklerini şu şekilde sağlayın: Elecdura iletişim sayfası.

Sırayı Tanımlamadan Önce Soğutucu Arızasını Tanımlayın

Güçlü bir teşhis yalnızca artışın düşük olup olmadığını sormaz. Araç tarafındaki hava akışının yetersiz olması nedeniyle havanın kaçtığını, aşırı iç dirençle karşılaşıp karşılaşmadığını veya çok sıcak kalıp kalmadığını belirler. Senkronize giriş/çıkış basıncı, senkronize sıcaklık, kontrollü yük ve sensör güvenilirliği bu ayrımı yaratır.

Değiştirme eşleştirmesi için Elecdura'ya OE numarasını, uygulama ve motor ayrıntılarını, tam çekirdek boyutlarını, bağlantı noktası ve montaj fotoğraflarını, ölçülen basınç düşüşü eğrisini, giriş/çıkış sıcaklıklarını, kirlilik kanıtlarını, dahil edilen bileşen gerekliliklerini ve sipariş miktarını gönderin. Bu ayrıntılar, teklifi ölçülen arızaya bağlar ve görsel olarak benzer bir çekirdeğin eşdeğer bir tasarım olarak değerlendirilmesini engeller.
