Fan Kavraması Onarılmalı mı, Değiştirilmeli mi? Doğru Karar Nasıl Verilir?

Bir fan kavraması, tasarımına ve arızalı elemana bağlı olarak onarılabilir, yeniden oluşturulabilir veya fiilen servis dışı bırakılabilir. Değiştirilebilir bir rulman veya elektronik kontrol bileşeni, her üniteyi iyi bir yeniden inşa adayı yapmaz. Göbek bükülmüşse, montaj flanşı hasar görmüşse, yalıtılmış termal kavramadan silikon sıvısı sızmışsa veya fan örtüyle temas etmişse, tamamen değiştirme genellikle daha düşük riskli bir karardır. Doğru cevap, debriyaj tipinin belirlenmesi, gerçek arızanın bulunması ve parçalar sipariş edilmeden önce çevredeki mekanik durumun ölçülmesiyle elde edilir.

Bu ayrım atölyeler ve distribütörler için önemlidir çünkü 'fan kavraması onarımı' çok farklı operasyonları kapsar. Kullanılmayan bir binek araç viskoz kavramasının yeniden doldurulması, belgelenmiş, yeniden yapılandırılabilir bir tahrikteki bir yatağın değiştirilmesi ve ağır hizmet tipi bir elektronik fan kavramasının diyagnozunun yapılması eşdeğer işler değildir. Elecdura'nın fan kavraması ürün yelpazesi mekanik ve elektronik olarak kontrol edilen konfigürasyonları içerir, dolayısıyla onarım sınırı dış görünümden ziyade orijinal tasarımla belirlenmelidir.

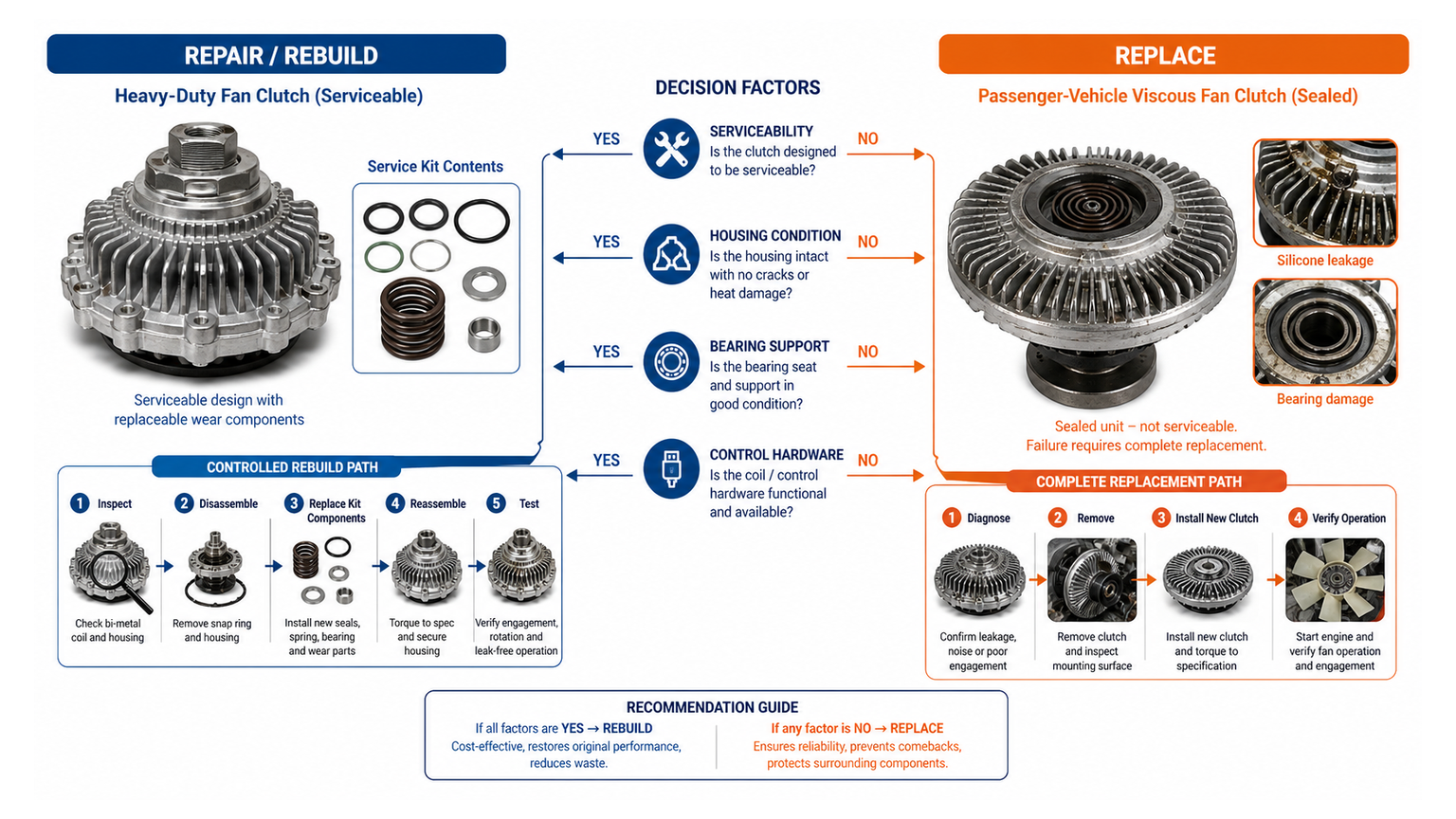

Hızlı Karar: Onarın mı, Yeniden Yapın mı, Değiştirin mi?

Bu kılavuzun amacı gereksiz değiştirmeyi teşvik etmek değildir. Bu, cazip ve düşük maliyetli bir onarımın ikinci bir arızaya, radyatörün hasar görmesine veya garanti talebinin reddedilmesine neden olmasını önlemek içindir. Hala debriyajın arızalı olup olmadığını belirlemeye çalışan okuyucular, mevcut kılavuzla başlamalıdır. kötü fan kavrama belirtileri . Bu sayfa bir sonraki kararla başlar: Arızadan şüpheleniliyor veya onaylanıyor ancak hizmet kapsamı belirlenmiyor.

Fan Kavrama Tasarımı Neden Onarılabilirliği Belirler?

Bir fan kavraması, torku motor tahrikli göbekten soğutma fanına aktarır. Maksimum hava akışının gereksiz olduğu durumlarda kaymaya izin verirken, ısı yükü altında radyatör hava akışı oluşturmak için yeterli torku iletmelidir. Görünüşte basit olan bu işlev, birbirine sıkı sıkıya bağlı bir dizi yüzey, sıvı geçişleri, yataklar, contalar, yaylar ve bazı uygulamalarda elektronik aktüatörler aracılığıyla kontrol edilir. Bu ilişkilerden birini değiştiren bir onarım, etkileşim hızını, fan yükünü, gürültüyü ve dayanıklılığı değiştirebilir.

Yalıtılmış termal viskoz fan kavramaları

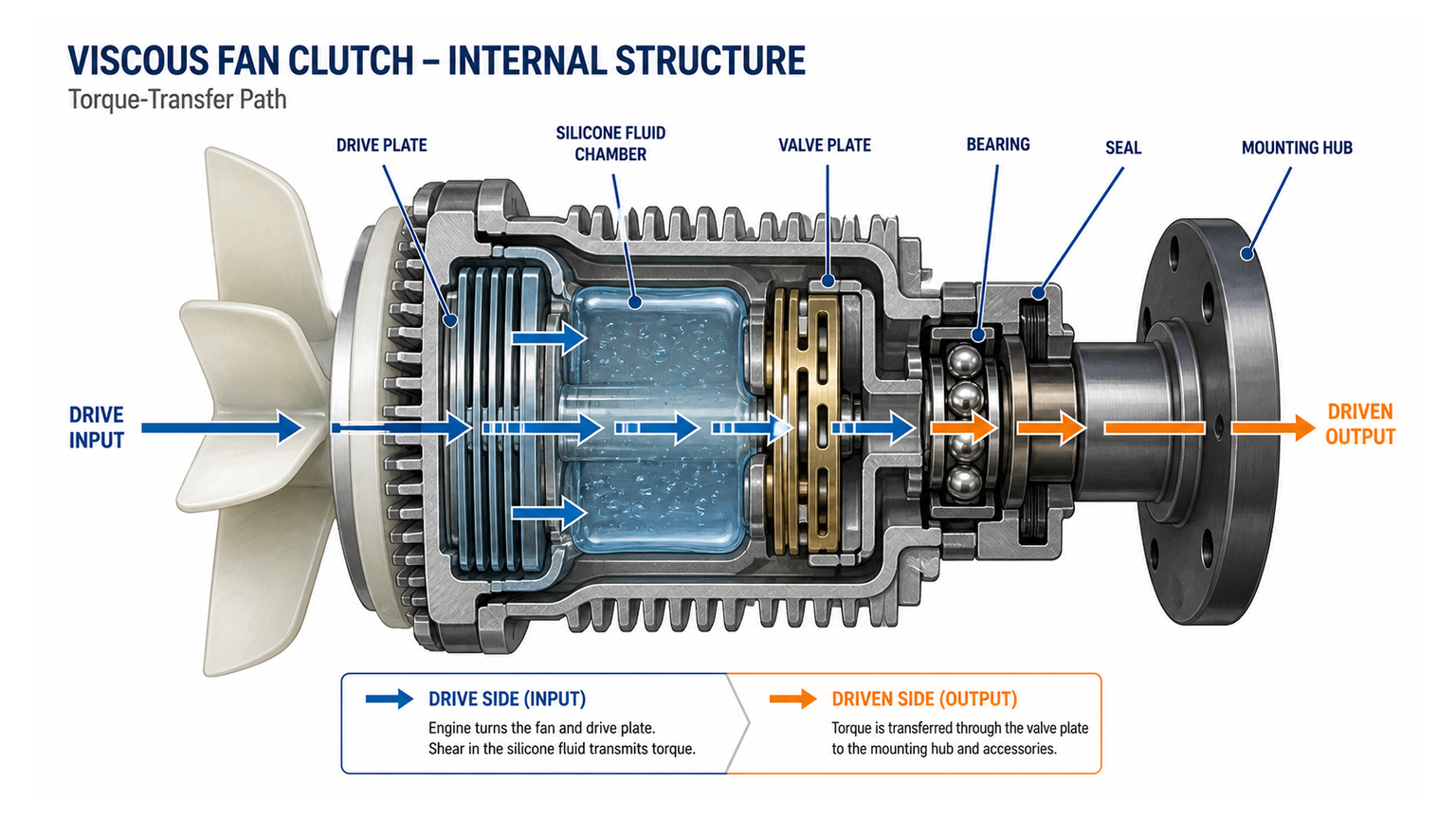

Yaygın bir termal kavrama, silikon sıvısı, bir tahrik plakası, çalışma ve rezervuar bölmeleri ve sıcaklığa duyarlı bir valf içerir. Bimetal eleman doğrudan soğutucu sıcaklığı yerine radyatörden sonraki hava sıcaklığını algılar. Valf sıvı dağıtımını değiştirdiğinde, viskoz kayma fana az ya da çok tork aktarır.

Kapalı bir ünitede işletim sıvısı kalibrasyonun yalnızca bir parçasıdır. Doldurma miktarı, akışkan viskozitesi, iç plaka açıklığı, valf hareketi, conta durumu ve termal tepkinin tümü tork aktarımını etkiler. Delinmiş bir delikten sıvı eklemek, fanın daha fazla devreye girdiği hissini verebilir, ancak bu, devreye girmenin amaçlanan sıcaklıkta gerçekleştiğini veya muhafazanın hızda sızdırmaz kalacağını kanıtlamaz. Çoğu sızdırmaz hafif araç kavraması için bu belirsizlik, değiştirmeyi tercih eder.

El döndürme testi neden yeniden doldurmayı onaylayamıyor?

Elle hissedilen soğuk sürtünme, kalan sıvı konumundan ve yatak sürtünmesinden etkilenir. Durdurulduğunda sağlamlık hissi veren bir debriyaj, sıcakken yine de yeterli torku iletemeyebilir. Tersine, sağlıklı bir soğuk ünite, sıvı geri çekildikten sonra nispeten serbestçe dönebilir. El döndürme gözlemi, büyük tutukluk veya pürüzlülüğü ortaya çıkarabilir ancak sıcak tork kapasitesini veya kavrama zamanlamasını ölçemez.

Yeniden oluşturulabilir ağır hizmet fan sürücüleri

Bazı ticari araç ve ekipman fan sürücüleri kontrollü yeniden inşa için tasarlanmıştır. Hizmet ekosistemleri; rulmanları, contaları, solenoidleri, sürtünme bileşenlerini, sensörleri veya komple yeniden inşa kitlerini içerebilir. Bir kitin varlığı, benzer görünen her ünitenin yeniden inşası için evrensel bir izin değildir. Kitin sürücü referansıyla tam olarak eşleşmesi gerekir ve yeniden oluşturucunun denetim limitlerine, montaj prosedürlerine ve üretim sonrası testlere ihtiyacı vardır.

Bu ayrım, özellikle daha geniş kapsamı kullanan filolar ve distribütörler için geçerlidir. karayolu soğutma uygulama aralığı . Kesinti süresi maliyeti, yeniden oluşturma programını cazip hale getirebilir, ancak bu yalnızca çekirdeklerin tutarlı bir şekilde taranması ve yeniden oluşturulan sürücünün izlenebilir bir kabul sürecine sahip olması durumunda mümkündür.

Elektronik kontrollü fan kavramaları

Elektronik kavrama, motor yönetim sistemi tarafından kontrol edilen bir solenoid veya valf içerebilir. Görünür konnektör yeni arıza olasılıkları sunar: spesifikasyonların dışında bobin direnci, açık veya kısa devre kablolama, hasarlı pinler, düşük besleme voltajı, zayıf topraklama, yanlış görev döngüsü komutu veya hız geri besleme sorunu. Bunların hiçbiri mekanik kavrama gövdesinin hasar gördüğünü kanıtlamaz.

Elektronik kavramayı değiştirmeden önce komut verilen durumu, elektrik girişini ve gerçek fan tepkisini karşılaştırın. Eksik bir komut, soğutma suyu sıcaklığı verilerinden, emme havası sıcaklığından, klima basıncından, motor yükü mantığından veya kablo demeti arızasından kaynaklanabilir. Parça yöneticileri bu ürünü elektrikli cihazlardan ayrı tutmalıdır. fan kontrol modülü ; ikisi teşhis dilini paylaşabilir ancak farklı güç ve kontrol mimarileri kullanabilir.

Değiştirmeyi Daha Güvenli Bir Seçim Haline Getiren Kanıtlar

Onarılabilirlik, yeni bir debriyajın fiyatına göre belirlenmez. Onarılan düzeneğin fanı amaçlanan ekseninde güvenli bir şekilde tutup tutamayacağı ve gerekli termal veya elektronik tepkiyi üretip üretemeyeceği ile belirlenir. Aşağıdaki kanıtlar, kararı tamamen değiştirmeye doğru yönlendirmektedir.

Gövde veya flanş hasarı

Çatlaklar, eğilmiş montaj kulakları, hasarlı dişler veya flanş salgısı hizalamayı olumsuz etkiler. Bir fan bıçağının önemli bir çapı ve dönme eylemsizliği vardır; küçük göbek hatası bıçak ucunda daha da büyür. Fan zaten muhafazaya temas etmişse bıçağı, su pompası milini, braketleri ve fanı kontrol edin. fan örtüsü geometrisini kontrol edin. Başka bir kavrama takmadan önce

Pürüzlülük, oynama veya ısı nedeniyle renk solması

Pürüzlü bir yatak, tespit edilebilir radyal hareket, servis bilgilerinin ötesinde eksenel gevşeklik veya ısıdan kaynaklanan renk değişikliği, mekanik bir bütünlük sorununa işaret eder. Rulman değişimi, belgelenmiş yeniden yapılandırılabilir bir ünitede geçerli olabilir, ancak kazıklı veya entegre rulmanlı sızdırmaz bir kavrama normalde bir montaj olarak değiştirilir. Boyutsal olarak benzer bir rulmana basmanın, tasarlanan iç ön yükü veya sızdırmazlığı geri getireceğini varsaymayın.

Kullanılmayan bir üniteden silikon sıvısı sızıntısı

Hafif bir yol kalıntısı tabakası, aktif debriyaj sıvısı sızıntısıyla karıştırılmamalıdır. Alanı temizleyin, kaynağı belirleyin ve salmastradan veya mahfaza bağlantısından yeni bir iz arayın. Sızdırmaz bir viskoz kavramanın çalışma sıvısını kaybetmesi durumunda tork aktarım davranışı artık tahmin edilemez. Değiştirme, kayıp miktarı tahmin etmekten daha güvenlidir.

Termal hasar veya uzun süreli kilitlenme

Tamamen bağlı kalan bir kavrama, kayış tahrikine sürekli yük getirebilir, fan gürültüsünü artırabilir ve su pompası yatağını zorlayabilir. Isı ayrıca sıvıya ve contalara da zarar verebilir. Ünite bilinmeyen bir süre boyunca kilitli olarak çalıştırılmışsa, yalnızca harici bir yayın veya valfin onarılması dahili hasarın giderilememesiyle sonuçlanabilir.

Yeniden İnşa Ne Zaman Savunulabilir Olabilir

Dört koşulun tümü karşılandığında yeniden yapılanma savunulabilir: tam model servis için tasarlanmıştır; başarısız olan bileşenler pozitif olarak tanımlanır; yapısal çekirdek muayeneden geçer; ve yeniden oluşturulan ünite tanımlanan kriterlere göre test edilebilir. Bu koşullardan herhangi birinin eksik olması, yeniden yapılanmayı denemeye dönüştürür.

Tam sürücünün kontrollü bir servis yolu vardır

Orijinal ünitedeki tam parça numarası, uygulama ve üretici kimliğiyle başlayın. Yalnızca 'ağır hizmet fan kavrama kiti' olarak tanımlanan bir yeniden oluşturma kiti yeterli değildir. Conta boyutlarını, yatak düzenini, valf veya solenoid tasarımını, konnektörü, montaj flanşını ve fan pilotunu karşılaştırın. Benzer dökümler farklı iç kontrol sistemleri içerebilir.

Çekirdek yapısal olarak yeniden kullanılabilir

Yeniden yapılandırılabilir bir çekirdeğin hasarsız bir mahfazası, kabul edilebilir şaft ve flanş geometrisi, sağlam dişleri olmalı ve ciddi aşırı ısınma veya darbe belirtisi olmamalıdır. Conta alanlarının veya elektrik boşluklarının etrafındaki korozyon da bir çekirdeğin diskalifiye olmasına neden olabilir. Temel kabul, işçilik ve kit maliyeti taahhüt edilmeden önce gerçekleşmelidir.

Kozmetik oksidasyonu fonksiyonel hasardan ayırın

Harici bir çelik bağlantı elemanı üzerindeki yüzey oksidasyonu, sızdırmazlık alanında veya yatak yuvasında oluşan çukurlaşmaya eşdeğer değildir. Korozyonun nerede olduğunu ve uyum, sızdırmazlık, elektrik teması veya malzeme kalınlığını değiştirip değiştirmediğini kaydedin. Fotoğraflı görsel sınıflandırma standardı, teknisyenler arasındaki tutarsız kararları azaltır.

Yeniden oluşturma sonrası doğrulama mevcuttur

Bitmiş bir sürücü, düzgün dönüş, doğru oynama, sızıntı, uygun olduğu yerde elektriksel süreklilik, konnektör bütünlüğü ve onaylı test yöntemine göre yanıt açısından kontrol edilmelidir. Tek başına bir araç yol testi, özellikle soğuk ortam koşullarında marjinal bir kavramayı ortaya çıkarmayabilir. Ağır hizmet yeniden oluşturma programları, laboratuvar testleri veya kontrollü termal aktivasyon gerektirebilir.

Arazi makineleri için toz yüklemesi, titreşim ve uzun düşük hızda görev döngüleri doğrulama riskini değiştirir. otoyol dışı soğutma sistemi uygulama sayfası, bir tarım veya inşaat ekipmanı kavramasının neden yalnızca binek araç muayene alışkanlıkları tarafından kabul edilmemesi gerektiğini gösteriyor.

İlgili Arızaları Ele Almadan Debriyajı Tamir Etmeyin

Fan kavraması, yaratmadığı bir sistem sorunundan sorumlu tutulabilir. Hava akışı arızaları, soğutma sıvısı akışı arızaları ve sürücü arızaları birbirinden ayrıldığında onarım kararları iyileşir.

Termal kavrama tarafından görülen ısı kaynağını doğrulayın

Bimetal eleman radyatörden çıkan havaya tepki verir. Radyatörün iç kısıtlamadan dolayı soğuk bölümleri varsa, dış pislikler hava akışını engelliyorsa veya eksik bir conta havanın çekirdeği atlamasına izin veriyorsa, debriyaj yanıltıcı bir sıcaklık ortamına maruz kalabilir. Giriş ve çıkış koşullarını karşılaştırın ve kontrol edin. radyatör aralığını ve konfigürasyonunu kontrol edin . Debriyajın sıcaklık tepkisinin yanlış olduğu sonucuna varmadan önce

Su pompasını ve kayış tahrikini inceleyin

Su pompası yatak boşluğu tüm fan ve kavrama grubunu hareket ettirebilir. Kayışın kayması fan ve pompa hızını azaltabilir. Hasarlı bir gergi aralıklı ses veya titreşim oluşturabilir. Hareket eden bir pompa miline yeni bir kavrama takılması bıçak temasına veya kavramanın erken hasar görmesine yol açabilir.

Bıçağın ve örtünün doğru çift olduğunu doğrulayın

Bıçak çapı, adım, ofset, dönüş yönü ve montaj pilotu yükü etkiler. Yanlış bir bıçak çok fazla tork çekebilir veya yanlış derinliğe oturabilir. Araçta motor tahrikli kavrama yerine elektrikli bir aksam kullanılıyorsa, radyatör soğutma fanı grubunu kullanın . Fan-kavrama mantığını uyarlamaya çalışmak yerine

Karar Sırasını Onarın veya Değiştirin

1. Yapılandırmayı tanımlayın

Orijinal ekipman referansını, tam tahrik numarasını, araç veya ekipman modelini, motoru, model yılını ve kontrolün termal, mekanik, pnömatik veya elektronik olup olmadığını kaydedin. Ön, arka, etiket, konektör, montaj flanşı, fan pilotu ve çevredeki kurulumun fotoğrafını çekin.

2. Şikayeti güvenli bir şekilde çoğaltın

Şikayetin yetersiz etkileşim, sürekli etkileşim, gürültü, sızıntı, titreşim veya elektronik arıza olup olmadığını belgeleyin. Ölçümün desteklendiği yerlerde soğutma suyu sıcaklığını, yol hızını, motor yükünü, klima çalışmasını, fan komutunu ve gerçek fan davranışını kaydedin. Dönen bir fanın yakınında çalışmayın veya doğaçlama durdurma testlerine güvenmeyin.

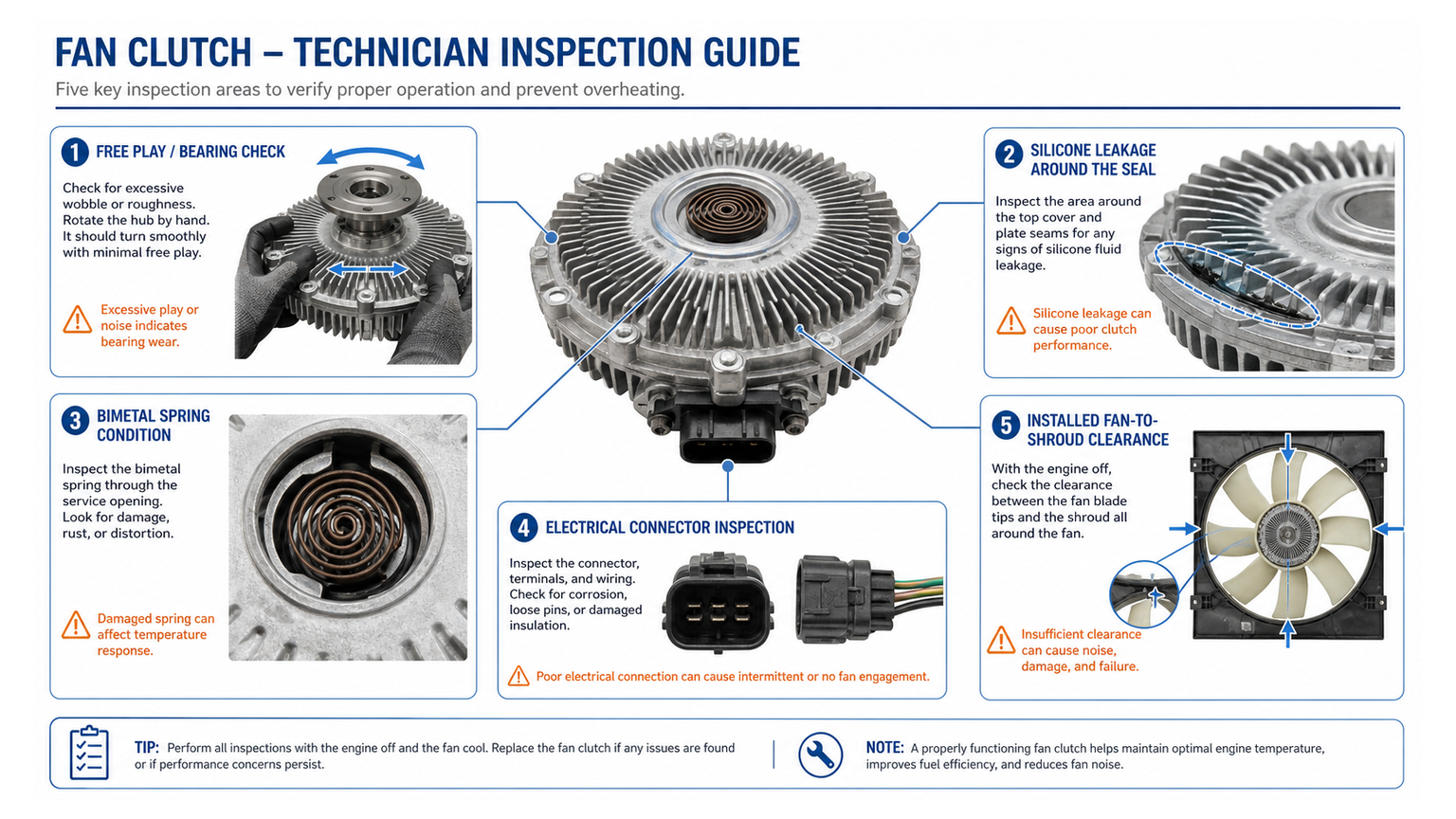

3. Mekanik bütünlüğü kontrol edin

Motor kapalı ve emniyete alınmış durumdayken bıçağın durumunu, bağlantı elemanlarını, göbek boşluğunu, mil hareketini, debriyaj sızıntısını, flanş hizalamasını, su pompası durumunu, kayışı, gergiyi ve muhafaza açıklığını kontrol edin. Yapısal hasar, kontrol bileşeninin bakımı yapılsa bile onarım tartışmasını sona erdirir.

4. Kontrol yolunu test edin

Bir termal ünite için, araç üreticisinin yöntemini kullanarak sıcaklık koşullarını debriyaj tepkisiyle karşılaştırın. Elektronik sürücü için konektörü, beslemeyi, topraklamayı, komutu, geri bildirimi ve geçerli teşhis kodlarını inceleyin. Çalışan bir kavrama, eksik kontrol girişini telafi edemez.

5. Onaylanmış bir servis sürecinin mevcut olup olmadığını kontrol edin

Yeniden oluşturma kitini ve inceleme, montaj ve test bilgilerini tam olarak doğrulayın. Yalnızca genel internet talimatları veya referans verilmeyen bir mühür kiti mevcutsa, değiştirme daha kontrol edilebilir bir sonuç sağlar.

6. Servis sonrasında soğutma sisteminin tamamını doğrulayın

Onarım veya değiştirme sonrasında fan açıklığını, bağlantı elemanı güvenliğini, kablo yönlendirmesini, sızıntıyı, gürültüyü, sıcaklık tepkisini, düşük hızlı soğutmayı ve klima kondenser hava akışını doğrulayın. motor soğutma ürünü yapısı, takip teşhisi sırasında hava akışı bileşenlerinin termostatlardan, radyatörlerden ve yağ soğutucularından ayrı tutulmasına yardımcı olur.

Toptan Değiştirme Eşleştirme ve Kalite Kontrol

Distribütörler için yanlış bir fan kavramasının maliyeti, iade nakliyesini, atölye işçiliğini, radyatör veya muhafaza hasarını ve kataloğa olan güven kaybını içerir. Eşleştirme cıvata modelinin ötesine geçmelidir. Bir satın alma ekibi program gereksinimlerini aşağıdakiler aracılığıyla karşılaştırabilir: toptan fan kavraması aralığı ve kullanın fan kavraması tedarikçi karşılaştırması . Orijinal ekipmanla entegre, filo yeniden oluşturma ve özel etiketli kaynak bulma yollarını ayırt etmek için

Toplu siparişten önce numune onayı

Bir numune, etiket, boyutlar, montaj, konektör, dönüş ve montaj açıklığı açısından saklanan orijinalle karşılaştırılmalıdır. Bir filo yeniden inşa programı planlanıyorsa, hacim işlemeden önce temel reddetme kriterleri ve izlenebilirlik üzerinde anlaşın. Elecdura'nın satış sonrası tedarik rotası ve soğutma parçaları ürün merkezi , karma SKU programları için bağlam sağlar ancak her debriyaj referansı yine de kendi onay kaydını gerektirir.

Yedek kavramalar için gelen muayene

Kartonları darbe açısından kontrol edin, koruyucu kapakları ve flanş desteğini doğrulayın, etiketi ve miktarı karşılaştırın, kritik boyutları örnekleyin, üniteleri pürüzlülük açısından döndürün, sızıntıyı kontrol edin ve konektörleri inceleyin. Sert soğuk rotasyonu performansın kanıtı olarak görmeyin; Muayene, işlevsel testin yerini almamalı, nakliye hasarlarını ve bariz montaj farklılıklarını tespit etmelidir.

Paketleme yükleme yolunu kontrol edin

Fan pilotu, bimetal yay, elektrik konnektörü ve ince kanatçıklar karton darbesi taşımamalıdır. Ambalaj, sağlam flanşı veya mahfaza yüzeylerini desteklemeli, üniteleri birbirinden izole etmeli ve neme maruz kalmayı önlemelidir. Referans katalogları ve kullanım materyalleri aracılığıyla dağıtılabilir. Elecdura indirme merkezi.

Sıkça Sorulan Sorular

Fan kavramasına silikon sıvısı eklenebilir mi?

Yalnızca tam debriyaj söz konusu hizmet için tasarlandığında ve onaylanmış sıvı spesifikasyonu, miktarı, sızdırmazlık yöntemi ve doğrulama prosedürü mevcut olduğunda. Kapalı bir termal kavramanın delinmesi ve yeniden doldurulması, kalibre edilmiş sıcaklık tepkisini geri yüklemeden sürtünmeyi değiştirebilir. Sızıntısı doğrulanmış, hizmet veremeyen bir ünite için değiştirme daha güvenli bir karardır.

Fan kavrama yatağı değiştirilebilir mi?

Yeniden yapılandırılabilir bazı ağır hizmet sürücülerin bakımı yapılabilir yatakları vardır. Pek çok sızdırmaz binek araç kavraması, yatağı sahada değiştirilmesi amaçlanmayan bir şekilde entegre eder veya tutar. Düzeneği ayırmadan önce tam tasarım ve servis bilgilerini tanımlayın.

Kilitli bir fan kavramasının onarılması gerekir mi?

Öncelikle neden kilitlendiğini belirleyin. Dahili tutukluk, aşırı ısınmış sıvı, yatak hasarı veya mahfazanın bozulması genellikle değiştirmeyi tercih eder. Elektronik olarak komut verilen bir kavrama, bir kontrol stratejisi veya elektrik arızası nedeniyle devrede kalabilir, bu nedenle sürücüyü kapatmadan önce komut ve kablolar kontrol edilmelidir.

Fan kavramasının değiştirilmesi fan bıçağının değiştirilmesini gerektirir mi?

Otomatik olarak değil. Bıçağın çatlaması, bükülmesi, dengesiz olması, montaj deliklerinin hasar görmesi veya gerekli çap, adım, ofset veya dönüşle eşleşmemesi durumunda bıçağı değiştirin veya reddedin. Debriyaj sallantısı veya davlumbaz temasından sonra mutlaka kontrol edin.

Toptan fan kavrama eşleştirmesi için neler gönderilmelidir?

OE numarasını, komple debriyaj etiketini, araç veya ekipman modelini, motoru, model yılını, kontrol tipini, konnektör ve pin fotoğraflarını, montaj ve fan tarafı fotoğraflarını, hedef miktarı, hedef pazarı ve paketleme gereksinimini gönderin. RFQ incelemesi için şunu kullanın: Elecdura iletişim sayfasını ziyaret edin ve talebin yeni yedek üniteler, servis kitleri veya yeniden yapılandırılabilir ağır hizmet programı için olup olmadığını belirtin.

Nihai Karar

Bir fan kavramasını yalnızca tam tasarımı servisi desteklediğinde, çekirdek yapısal olarak sağlam kaldığında, arızalı parça onaylandığında ve yeniden oluşturulan montaj doğrulanabildiğinde onarın. Sızdırmaz kavramayı sıvı kaybettiğinde, güvenli olmayan bir boşluk oluştuğunda, ısıya veya darbeye maruz kaldığında veya açıldıktan sonra kalibre edilip test edilemediğinde değiştirin. En iyi satın alma kararı, su pompasına, bıçağa, örtüye, radyatöre veya garanti sürecine ölçülmemiş risk aktarmadan fanın kontrollü çalışmasını yeniden sağlayan karardır.

Değiştirme eşleştirmesi için Elecdura'ya fan kavraması referansının tamamını, motor ve uygulamayı, kontrol tipini, montaj ve konnektör fotoğraflarını, fan ofset ayrıntılarını, miktarını ve hedef pazarını gönderin. Bu bilgi, toptan satış siparişi verilmeden önce ürüne özel inceleme yapılmasını sağlar.
