Radyatör Fanı Motor Akım Çekme Testi: İyi Parçaları Değiştirmeden Pens Metre Teşhisi

Radyatör Fan Motoru Akım Çekişini Nasıl Test Edersiniz?

Öncelikle aracın basit bir iki telli motor mu, direnç veya röle kontrollü çok hızlı fan mı, yoksa entegre PWM/LIN kontrol modülüne sahip akıllı fan mı kullandığını belirleyin. Fanın tanımlanmış bir komutta çalışmasını sağlayın, DC özellikli bir pens ölçeri sıfırlayın, bir güç iletkeninin etrafına kelepçeleyin ve besleme voltajı, komut verilen hız, gerçek fan hızı ve test süresiyle birlikte akımı kaydedin. Bu tam test durumunu araç prosedürüyle veya aynı parça numarasına sahip, çalıştığı bilinen bir fanla karşılaştırın.

Bir motoru yalnızca amperajdan teşhis etmeyin. Düşük voltaj yanıltıcı akım ve hız oluşturabilir, engellenen hava akışı fan yükünü değiştirebilir ve akıllı bir fan kendi çıkışını titreştirebilir veya sınırlayabilir. Çalışmayan bir fanda bir komut, sigorta, röle, kablolama, topraklama, kontrol modülü veya mekanik arıza olabilir. Montaj arızasını doğrulayan alıcılar Elecdura'nın ürünlerini inceleyebilir radyatör fanı aralığı , ancak siparişten önce voltaj, konnektör, kontrol tipi, muhafaza ve uygulama eşleştirilmelidir.

Yararlı bir akım okuması, kelepçeli bir iletkeni, ölçülen besleme voltajını, tanımlanmış bir fan komutunu ve fanın gerçek tepkisini içerir.

Güncel Çekiliş Neden Yardımcı Olur ve Neden Yanıltıcı Olabilir?

Elektrik akımı, motor ve elektronik aksamının gördüğü yükü yansıtır. Aşırı akım, sıkı bir yatak, sürtünme bıçağı, kısmi sargı kısa devre veya kontrol aşaması arızasına eşlik edebilir. Çok az hava akışıyla veya hiç hava akışı olmadan çok düşük akım, açık devreyi, zayıf bağlantıyı, arızalı fırça yolunu, zayıf komutu veya kapanan elektronikleri gösterebilir. Bir kanat yanlış olduğunda, örtü hava sızdırdığında veya ısı eşanjörleri kısıtlandığında, zayıf soğutmalı normal görünümlü akım yine de meydana gelebilir.

Aynı fan her koşulda tek bir sabit değer çekmeyecektir. Gerilim, bıçak yükü, dönüş hızı, sıcaklık, PWM görev döngüsü, hava yoğunluğu ve kısıtlama hepsi önemlidir. Bu nedenle 'tüm 12 volt fanlar X amfi çekmeli' gibi genel bir internet ifadesi bir kabul sınırı değildir. Mevcut olduğunda OEM spesifikasyonunu kullanın. Hiçbiri yayınlanmadıysa, bilinen iyi bir montaj kullanarak kontrollü bir karşılaştırma oluşturun ve belirsizliği belgeleyin.

Herhangi Bir Şey Bağlamadan Önce Fan Devresini Tanımlayın

Konektör pin sayısı tek başına mimarinin kanıtı değildir. VIN için bağlantı şemasını edinin ve hangi iletkenlerin güç, toprak, hız komutu, geri bildirim veya ağ verilerini taşıdığını izleyin. Örneğin GM servis materyali, ayrı olarak adreslenen LIN fan modüllerine ve bağımsız değişken hız kontrolüne sahip uygulamaları açıklamaktadır. Bu mimari, çıplak iki telli bir motor olarak ele alınamaz.

Güvenli Görsel ve Mekanik İncelemeyle Başlayın

Soğutma fanları, kontrol sistemi talep ettiği anda herhangi bir uyarı vermeden çalışabilir. Parmaklarınızı, saçınızı, giysilerinizi, ölçüm cihazı kablolarını ve aletleri bıçak yolundan uzak tutun. İşe uygun araç kaldırma ve akü prosedürlerini kullanın. Erişim bir korumanın veya örtünün çıkarılmasını gerektiriyorsa, servis prosedürü güvenli bir bağlantı sağlamadığı sürece tertibatı çalıştırmayın.

Güç güvenli bir şekilde devre dışı bırakıldığında bıçağı, örtüyü, montaj parçalarını ve radyatör/kondenser açıklığını kontrol edin. Çatlak bıçaklar, tanık izleri, kalıntılar, deforme olmuş örtüler, hasarlı konektörler, aşırı ısınmış terminaller, korozyon ve hareketli parçalarla kablo demeti teması olup olmadığına bakın. Kullanılabilir çıplak motoru yalnızca prosedür izin verdiğinde çevirin; Direnç, kazıma veya aşırı oynama önemlidir ancak 'elle dönmesi' elektriksel sağlığı kanıtlamaz.

Önce Hava Akışını ve Soğutma Sistemi Durumlarını Kontrol Edin

Çalışan bir fan, kondenser ile radyatör arasındaki birikintiyi, bükülmüş kanatçıkları, tıkalı ızgara kepenklerini veya eksik hava contasını telafi edemez. HELLA'nın soğutma sistemi teşhis dizisi, giriş yönündeki kirliliğin, fanın etkinleştirilmesinin, sigorta/kontrol bileşenlerinin, sensör uygunluğunun, termostatın çalışmasının ve radyatör akışının kontrol edilmesini içerir. Bu kontroller, iyi bir fanın başka bir yerde aşırı ısınma nedeniyle değiştirilmesini önler.

Şikayeti onaylayın. Motor sadece rölantide mi sıcak, trafikte klima basıncı yüksek mi, hızlardan birinde arıza mı var, yoksa fan sürekli açık mı? Soğutma sıvısı sıcaklığını, klima basıncı talebini, araç hızını, ortam koşullarını ve ilgili DTC'leri kaydedin. Bağlantısı kesilmiş bir sensörün neden olduğu arıza güvenliği komutu, sağlıklı bir fanın yüksek hızda çalışmasına neden olabilir.

Doğru Pens Ampermetreyi Seçin

Sayacın çenesi aracılığıyla DC akımını ölçmesi ve devre için yeterli aralığa sahip olması gerekir. Birçok pens ampermetre, kabloları DC voltajını ölçse bile yalnızca AC akımını ölçer. Kılavuzu, çene yönelimini, doğruluğunu, çözünürlüğü ve ani akım davranışını kontrol edin. Cihaz üreticisinin yönlendirmesi halinde, kelepçelemeden önce voltaj problarını ölçüm cihazından çıkarın ve parmaklarınızı bariyerin arkasında tutun.

Fluke'un pens ampermetre kılavuzu, doğru AC/DC akım fonksiyonunun seçilmesini ve DC ölçümünden önce cihazın sıfırlanmasını gerektirir. Çeneyi tamamen kapatın, tek bir iletkeni ortalayın ve yakındaki yüksek akım kablolarının okumayı bozmasını önleyin. Min/maks veya uygun bir kayıt hızına sahip bir ölçüm cihazı, değişen bir fan komutunu donmuş bir ekran değerinden daha anlamlı bir şekilde yakalayabilir.

Tüm Kablo Çiftini Değil Bir İletkeni Kelepçeleyin

Akım kelepçesi bir iletkenin etrafındaki manyetik alanı ölçer. Hem pozitif hem de geri dönüş iletkenleri çeneden geçerse, alanları iptal olur ve önemli miktarda akım akışı olsa bile ekran sıfıra yaklaşabilir. Tanımlanmış bir güç iletkenine ayrı erişim önemlidir. Onaylı bir kablo demeti veya onarım yöntemi belirtilmediği sürece, yalnızca erişim sağlamak için yalıtımı delmeyin veya terminalleri çekmeyin.

Çift fanlı veya paylaşımlı besleme devresinde, kelepçeli iletkenin bir motoru mu, bir modülü mü yoksa tüm düzeneği mi ölçtüğüne karar verin. Çalışma sayfasında ölçüm noktasını etiketleyin. Bir ana sigorta beslemesi, iki fan ve elektronikten gelen birleşik akımı gösterebilirken, branşman iletkeni yalnızca bir yükü gösterebilir. Bu sayılar doğrudan karşılaştırılamaz.

Besleme Gerilimini Aynı Anda Ölçün

Gerilimsiz akım bağlamdan yoksundur. Yalnızca onaylı adaptörlerle arkadan prob uygulayın ve konnektör contalarını koruyun. Yalnızca açık devre akü voltajını değil, fan gücündeki ve yük altındaki topraktaki voltajı da kaydedin. Voltaj düşüşü sorunu fanı yavaşlatabilir ve akımı değiştirebilir, ayrıca fan hala dönerken aşınmış bir terminal yerel olarak ısınabilir.

Kablolama şemasına ve OEM sınırlarına göre pozitif taraf ve toprak tarafı voltaj düşüşünü ölçün. Güçlendirilmiş yüksek akım yolunda direnç kontrolünü değiştirmeyin. Fan çalıştığında voltaj düşerse sigorta yuvasını, röle kontaklarını, ek yerini, topraklamayı ve konnektör gerginliğini kontrol edin. Motoru değerlendirmeden önce devre kaybını düzeltin.

Tekrarlanabilir Bir Fan Komutu Oluşturun

Tarama aleti çift yönlü testi genellikle komutlu görev döngüsünü ve DTC'leri görüntülerken düşük, orta veya yüksek hız talep etmenin en temiz yoludur. Motor durumu, kaput konumu, soğutma suyu sıcaklığı ve klima durumu gibi ön koşulları izleyin. Prosedürde belirtilen süre boyunca fanın stabil hale gelmesini bekleyin, ardından komutu, voltajı, akımı ve gerçek tepkiyi birlikte kaydedin.

Çıkış kontrolü yoksa normal aktivasyon koşulunu güvenli bir şekilde yeniden oluşturun ve belgeleyin. Sadece fanı çalıştırmak için motoru aşırı ısıtmaktan kaçının. Kesin devre prosedürü yöntemi onaylamadıkça ve sigortalı kabloları, polariteyi ve süreyi belirtmedikçe röle terminallerini köprülemeyin veya motoru doğrudan beslemeyin. Doğrudan güç sonucu, kablolama ve kontrol hatalarını atlar, dolayısıyla yalnızca sınırlı bir soruyu yanıtlar.

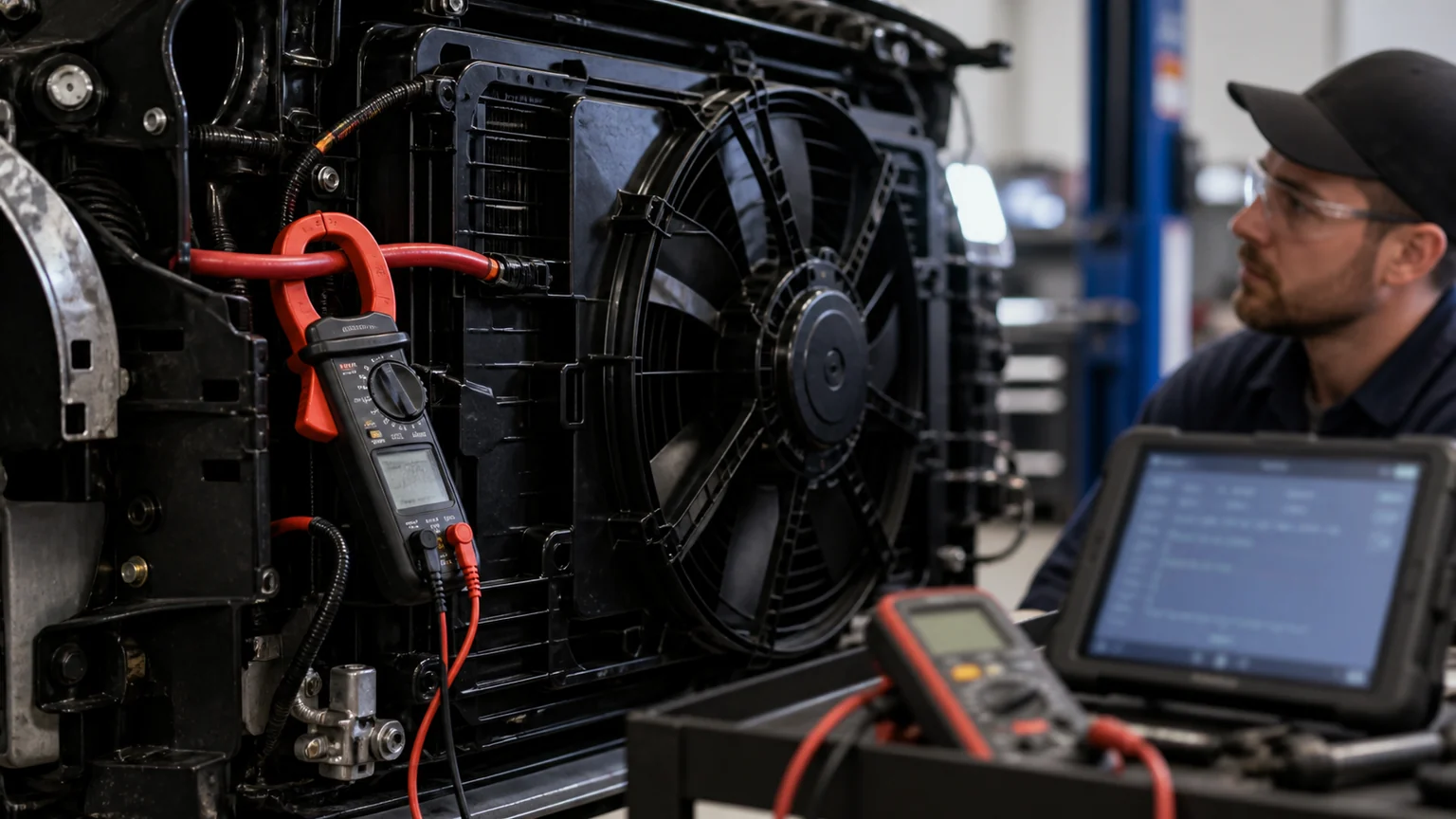

Başlangıç ​​Akımını Çalışan Akımdan Ayırın

Başlangıç ​​akımı, sabit bir rotor hareket etmeye başladığında oluşan kısa dalgalanmadır. Çalışma akımı, fan komut verilen kararlı duruma ulaştıktan sonra ölçülür. Fluke, tetiklenen ani yakalamayı tanımlanmış bir örnekleme işlevi olarak tanımlar; normal bir min/maks görüntü veya yavaş ekran yenileme mutlaka eşdeğer değildir. Hangi modun kullanıldığını kaydedin.

Yüksek ancak kısa bir başlatma olayı doğrudan motor için normal olabilirken yavaş hızlanma ile uzun süreli yüksek bir olay sürüklenmeyi veya düşük voltajı gösterebilir. Akıllı modüller hızı kademeli olarak artırabilir ve akımı sınırlayabilir, dolayısıyla dalga biçimleri doğrudan motora benzemeyebilir. Kontrollü yumuşak başlangıç ​​izini asla anlık pil beslemeli testle karşılaştırmayın.

Fan Hızını veya Hava Akışını Akımla Kaydedin

Elektrik girişi yalnızca mekanik çıkışın yanında anlamlıdır. Güvenli olduğunda tarama verilerini, uygun bir optik takometreyi veya belirtilen fan hızı geri bildirimini kullanın. Çalışmaya hazırken bıçağın üzerine yansıtıcı bant veya el tipi bir alet koymayın. Hız ölçülemiyorsa tekrarlanabilir bir hava akışı veya basınç yöntemini ve sınırlamalarını belgeleyin.

Önemli miktarda akım çeken ancak yavaş dönen bir fan, mekanik sürüklenmeyi, motor hasarını, zayıf voltajı veya yanlış kanat/yük durumunu gösterir. Zayıf ısı eşanjörü hava akışına sahip, hızlı dönen bir fan, tersinir değiştirme nedeniyle ters polariteye, yanlış kanat aralığına, yalıtılmamış bir örtüye veya kısıtlamaya sahip olabilir. Akım çekişi hava akış yönünü göstermiyor.

Yayınlanmış bir sınır mevcut olmadığında, birbiriyle ilgisiz iki fan tasarımı yerine, aynı voltaj, komut, örtü ve hava akışı koşulu altındaki aynı düzenekleri karşılaştırın.

Ortak Test Modelleri Nasıl Yorumlanır?

Evrensel Amper Eşiği Kullanmayın

Fan çapı, kanat aralığı, muhafaza, motor tasarımı, voltaj ve kontrol stratejisi tek bir eşik değeri için çok fazla değişiklik gösterir. Görsel olarak benzer iki düzenek bile farklı sargı veya elektronikler kullanabilir. '12 V' yazan bir katalog listesi her görev döngüsünde normal akımını oluşturmaz. Sigorta değeri de fanın beklenen çalışma akımı değildir; koruma kablolama, ani akım ve arıza davranışı için seçilir.

Hizmet bilgileri bir aralık sağladığında, önkoşullarını tam olarak yeniden oluşturun. Pil durumunu, şarj sisteminin çalışmasını, ortam sıcaklığını, fan komutunu ve radyatör/kondenser grubunun kurulu olup olmadığını not edin. Dahili bir kıyaslama oluşturursanız, tek bir doğrulanmamış örnek yerine birkaç izlenebilir, iyi olduğu bilinen parça kullanın.

PWM ve LIN Kontrollü Fanlara Dikkat Edin

Akıllı bir fan, aynı montajda güç anahtarlama, sıcaklık koruma, teşhis ve iletişimi içerebilir. Daha küçük bir hat hız isterken veya ağ verilerini taşırken, yoğun besleme canlı kalabilir. Bir kelepçe ortalama besleme akımını gösterir ancak komut sinyalinin veya veri iletişiminin geçerli olduğunu kanıtlamaz. DTC'leri ve istenen fan yanıtını gerçek fan yanıtıyla karşılaştırın.

Bir test ışığıyla LIN veya PWM terminalini problamayın, buna akü voltajı uygulamayın veya görev döngüsü polaritesini varsaymayın. Bağlantı şemasını ve uygun yüksek empedanslı cihazı kullanın. Bazı modüller kurulu konumlarını tanımlar; sol ve sağ düzeneklerin değiştirilmesi, hemen bir DTC olmasa bile gürültü veya performans sorunları yaratabilir.

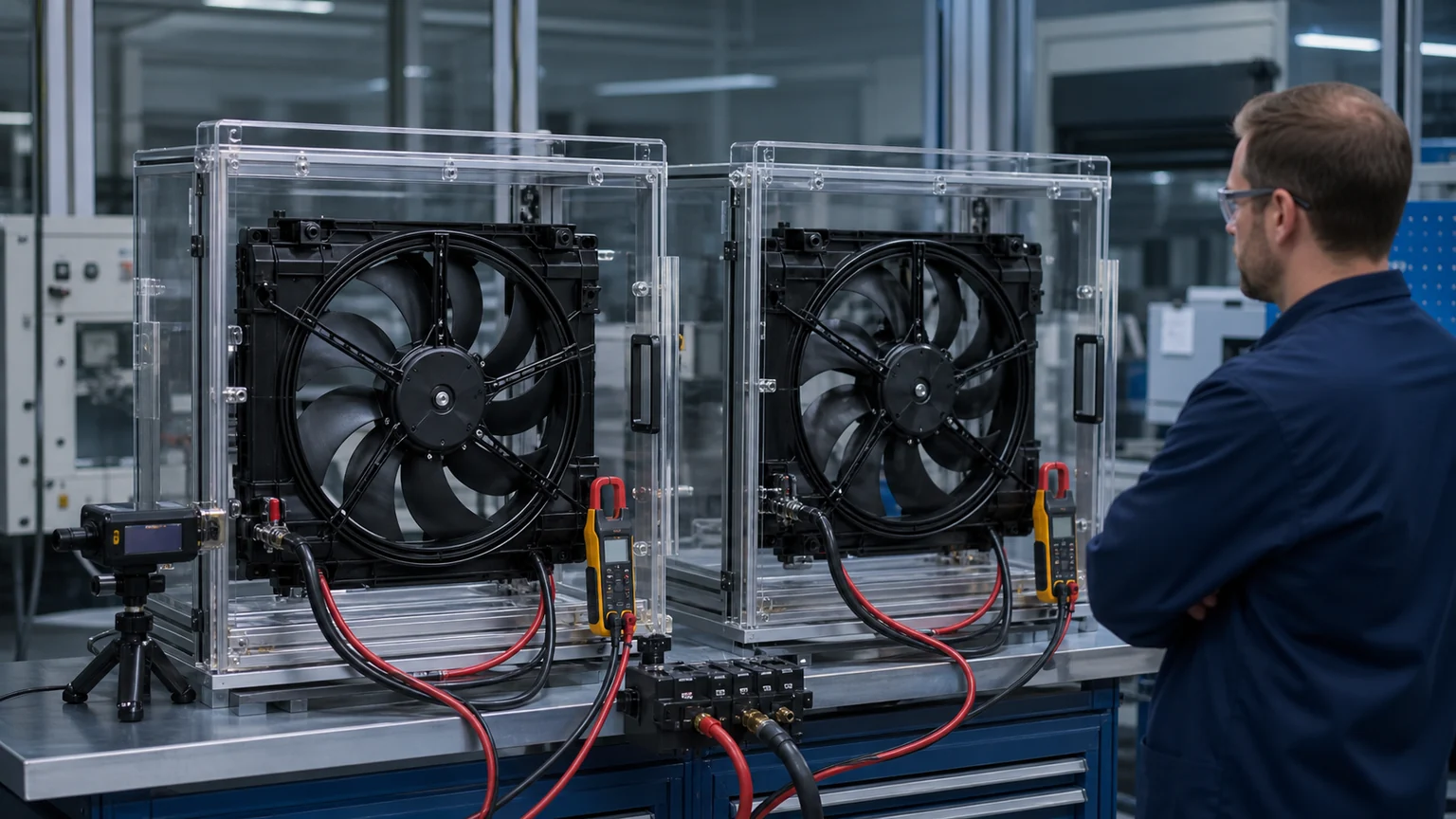

Karşılaştırmalı Testi Yalnızca Parçayı Temsil Ediyorsa Kullanın

Çıkarılan iki telli motor, üreticinin izin vermesi durumunda korumalı bir donanım üzerinde test edilebilir. Doğru voltaja sahip akım sınırlı veya sigortalı bir besleme, yeterince ağır kablolar, güvenli montaj ve eksiksiz bir bıçak/örtü konfigürasyonu kullanın. Çalışma sırasında motordaki voltajı kaydedin. Gevşek bir motoru veya fanı asla elinizle tutmayın.

Üretim bıçağı veya kefen olmadan tezgah akımı takılı değil. Akıllı bir fanın gerekli komut olmadan beslenmesi, hiçbir işlem yapmamasına, geri çekilme hızına veya hasara neden olabilir. Tedarikçi kalite kontrolleri için, doğaçlama atlama telleri yerine adı geçen uygulamayı yeniden üreten belgelenmiş bir donanım ve kontrol cihazı kullanın.

Motor Arızasını Konektör Isısından Ayırın

Yüksek dirençli terminallerin rengi bozulabilir, gevşeyebilir ve eriyebilir, aynı zamanda fan gücü de sınırlanabilir. Konektörün her iki tarafını, terminal tutamağını, contaları ve tel şeritlerini inceleyin. Yedek motorda yeni bir fiş bulunsa bile ısı hasarı kablo demetine veya modüle kadar yayılabilir. Araç üreticisinin tamir terminali ve ekleme yöntemini izleyin.

Hasarlı bir yüksek dirençli terminale bağlanan yeni bir fan yavaş çalışabilir ve tekrar arızalanabilir. Tersine, aşırı akım çeken bir motor, aksi halde ses çıkaran konnektörün aşırı ısınmasına neden olabilir. Mümkün olduğunda ilk olarak hangi durumun ortaya çıktığını belgeleyin ve onarımdan sonra yüklü voltajı ve akımı doğrulayın.

Garantiye Hazır Bir Test Kaydı Oluşturun

VIN veya makine modelini, motoru, fan parça numarasını, konnektör pin çıkışını, DTC'leri, yazılım durumunu, test tarihini ve ortam durumunu kaydedin. Komut verilen fan yüzdesini/hızını, ölçülen voltajı, sabit akımı, ani akım yöntemini, gerçek RPM veya hava akışı gözlemini, çalışma süresini ve radyatör grubunun kurulu olup olmadığını ekleyin. Başka bir teknisyenin değerin hangi iletkeni temsil ettiğini bilmesi için kelepçe konumunun fotoğrafını çekin.

Bıçak teması, terminal ısısı, kirlenme ve montaj hasarına ilişkin kanıtları koruyun. Test durumu bilinmediğinden yalnızca 'çok fazla amper çekiyor' diyen bir garanti beyanı zayıftır. Komut, voltaj, akım ve hızın senkronize kaydı tekrarlanabilir ve ürün arızasını araç kaynaklı nedenlerden ayırt etmeye yardımcı olur.

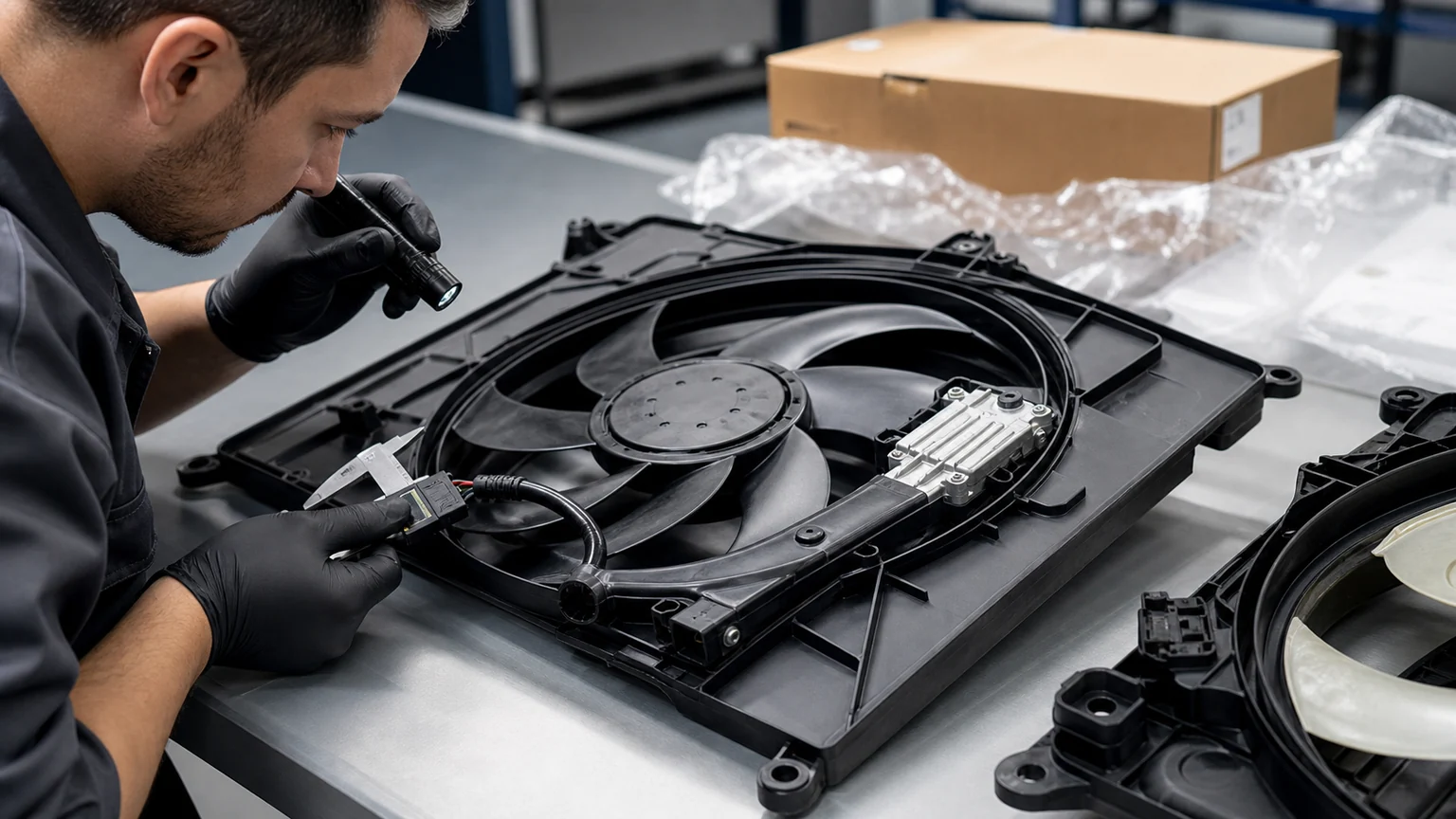

Yedek Parçayı Takmadan Önce Muayene Alınması

Orijinal ekipman/referans numarasını, nominal voltajı, motor/kontrol tipini, konnektör anahtarını, pin sayısını, montaj noktalarını, toplam çapı, bıçak sayısını ve eğimini, örtü derinliğini ve dönüş yönünü eşleştirin. Kablonun bıçağa veya egzozla temas etmemesi için kablo demeti yönlendirmesini ve klipslerini karşılaştırın. Benzer görünen bir konektörü zorlamayın.

Nakliye hasarını, çatlakları, bıçak salgısını ve örtü bozulmasını inceleyin. Yalnızca güvenli ve uygun olduğunda döndürün ve tam bir dönüş yaparak açıklığı kontrol edin. Kurulum sonrası doğrulama tamamlanana kadar etiketleri ve ambalajları saklayın. Toplu siparişler için altın numune, elektriksel test yöntemi ve sevkıyattan önce izlenebilirlik konusunda anlaşın.

Doğru elektriksel davranış doğru montajla başlar: onaydan önce konnektörü, kontrol tipini, bıçak geometrisini, muhafazayı ve açıklığı inceleyin.

Onarımın Orijinal Şikayet Durumunda Doğrulanması

Kurulum veya devre onarımından sonra yalnızca prosedürün izin verdiği DTC'leri silin ve gerekli çıkış testlerini çalıştırın. Komut verilen her aşamayı, yüklü voltajı, kararlı akımı, hızı/hava akışını, konnektör sıcaklığını ve anormal gürültü veya titreşim olmadığını doğrulayın. Kablo demeti açıklığını ve bağlantı elemanlarını yeniden kontrol edin.

Daha sonra güvenli sıcaklığı veya basıncı aşmadan orijinal durumu (boşta klima yükü, trafik simülasyonu veya kontrollü termal talep) yeniden oluşturun. Soğutma suyu sıcaklığının ve klima performansının beklendiği gibi stabil olduğunu ve ilgisiz soğutma kısıtlamasının kalmadığını doğrulayın. Dönen bir fan, tamamlanmış bir onarımla aynı şey değildir.

Parça Alıcıları RFQ ile Ne Göndermeli?

VIN veya makine seri numarasını, OE fanı ve modül numaralarını, araç/motor verilerini, voltajı, konnektör fotoğraflarını, pin sayısını, muhafaza boyutlarını ve montaj geometrisini gönderin. Talep edilen öğenin motor mu, motor ve kanat ünitesi mi, yoksa komple fan/örtü/modül tertibatı mı olduğunu belirtin. Bir geri dönüş tanısı koyuyorsanız, izole edilmiş bir amper değeri talebi yerine senkronize test kaydını ekleyin.

Filo veya toptan satış programları için tedarikçiye kanat dengesini, motor akımını, hızı, konnektör uyumunu, termal korumayı, muhafaza boyutlarını ve hat sonu izlenebilirliğini nasıl kontrol ettiğini sorun. En kullanışlı kabul planı, doğru parçayı tanımlanmış bir çalışma durumunda karşılaştırır. Toplu sipariş veya garanti kararından önce radyatör fanı konfigürasyonunu onaylamak için uygulama listenizi ve kanıtlarınızı Elecdura ile paylaşın.

Radyatör Fanı Akım Testi Kontrol Listesi

1. Şikayeti onaylayın ve hava akışı kısıtlamalarını inceleyin.

2. VIN diyagramından iki kablolu, röle/direnç, PWM veya LIN mimarisini tanımlayın.

3. İnsanları, kabloları ve aletleri otomatik bıçak yolunun dışında tutun.

4. Bıçakları, örtüyü, montaj parçalarını, konektörleri ve kablo demetini kontrol edin.

5. DC özellikli bir pens ampermetre seçin ve sıfırlayın.

6. Açıkça tanımlanmış bir iletkeni kelepçeleyin.

7. OEM yöntemini kullanarak tanımlı bir fan hızına komut verin.

8. Yüklenen voltajı, akımı, hızı/hava akışını, komutu ve süreyi birlikte kaydedin.

9. Yalnızca yayınlanmış spesifikasyonla veya eşleşen, iyi olduğu bilinen bir montajla karşılaştırın.

10. Onarımdan sonra her fan aşamasını ve orijinal şikayeti doğrulayın.

Sıkça Sorulan Sorular

Radyatör fanı kaç amper çekmeli?

Güvenilir bir evrensel numara yoktur. Araç özelliklerini kullanın veya aynı fan parça numarası, voltaj, komut, bıçak, muhafaza ve hava akışı durumuyla kontrollü bir karşılaştırma yapın.

Her iki fan kablosunu da kelepçeleyebilir miyim?

Hayır. Pozitif ve geri dönüş manyetik alanları çenenin içinde birbirini iptal eder. Tanımlanmış bir iletkeni kelepçeleyin ve bunun bir fanı mı yoksa komple grubu mu beslediğini belgeleyin.

Yüksek akım her zaman fan motorunun arızalı olduğu anlamına mı gelir?

Hayır. Mekanik girişim, düşük voltaj, yanlış bıçak/yük, kablolama hataları veya test koşulları akımı değiştirebilir. Bunu hız, voltaj ve muayene kanıtlarıyla yorumlayın.

Akü voltajını doğrudan akıllı fana uygulayabilir miyim?

Üreticinin tam prosedürü buna izin vermedikçe hayır. Entegre PWM veya LIN elektronikleri tanımlanmış bir komut gerektirebilir ve yanlış pin enerjilendirmesi nedeniyle hasar görebilir.

Sigorta değeri fanın normal amperajı mı?

Hayır. Sigorta seçimi kablo koruması, ani akım ve zaman-akım davranışını dikkate alır. Bu normal bir çalışma akımı özelliği değildir.

Garanti talebi için minimum kanıt nedir?

En azından parça/uygulama kimliğini, hata kodlarını, kelepçe konumunu, komut verilen durumu, yüklü voltajı, kararlı akımı, kullanılıyorsa ani akım yöntemini, fan hızını veya hava akışı sonucunu ve görsel kanıtları ekleyin.

Pratik Kural

Pens ampermetre iyi parçaların değiştirilmesini önlemeli, yeni bir tahmin yaratmamalıdır. Kontrol mimarisini tanımlayın, güvenli, tekrarlanabilir bir komut oluşturun, bir iletkeni kelepçeleyin ve voltajı, akımı ve mekanik çıkışı birlikte kaydedin. Bu ölçümler doğru uygulamaya bağlandığında ve geçerli kanıtlarla karşılaştırıldığında, akım çizimi izole bir sayı yerine güçlü bir teşhis aracı haline gelir.
