Проблеми із потужним охолоджувачем: радіатор, конденсатор, охолоджувач наддувального повітря чи вентилятор?

Проблеми з охолоджуючою трубою для важких навантажень зазвичай можна звузити за шаблоном симптомів. Якщо кондиціонер теплий на холостому ходу, але температура двигуна стабільна, спочатку перевірте потік повітря в конденсаторі, роботу вентилятора та засмічення конденсатора. Якщо температура охолоджувальної рідини двигуна підвищується на підйомах або під навантаженням, перевірте радіатор, вентилятор, кожух і відведення тепла з боку охолоджуючої рідини. Якщо наддув низький, з’являється чорний дим або температура вихлопу підвищується під навантаженням, перевірте охолоджувач повітря наддуву та трубопровід турбонаддуву. Якщо кілька температур одночасно підвищуються з низькою швидкістю, спільною причиною може бути вентилятор, кожух, засмічення сміттям або шлях потоку повітря теплообмінника.

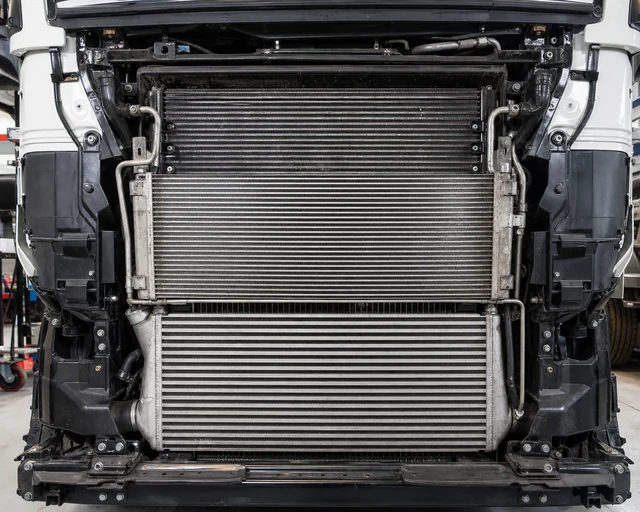

Потужну систему охолодження необхідно діагностувати як систему, оскільки радіатор, конденсатор, охолоджувач наддувочного повітря та повітряний потік вентилятора впливають один на одного.

Для покупців автопарків, дистриб’юторів і ремонтних мереж мета полягає в тому, щоб уникнути заміни найбільш помітного теплообмінника до того, як буде зрозуміла схема несправності. Потужний передній блок може включати радіатор, конденсатор кондиціонера, охолоджувач наддувного повітря, вузол вентилятора, кожух, решітку, сітку для сміття та повітряні ущільнення. Заблокований передній шар може зробити задній шар слабким. Поганий вентилятор може призвести до того, що кілька частин здадуться несправними. Неправильна заміна може відповідати рамі, але змінювати кути портів, висоту монтажу, зазор для повітряного потоку або маршрут шланга.

Швидка матриця рішень

Це розділення першого екрана корисне, оскільки кожен компонент виходить з ладу по-різному. Проблема з конденсатором зазвичай проявляється у поганому охолодженні кабіни та підвищеному тиску. Проблема з радіатором відображається як контроль нагріву двигуна. Проблема з охолоджувачем наддувального повітря відображається як продуктивність наддуву. Проблема з вентилятором або кожухом може погіршити всі три проблеми.

Симптоми радіатора проти конденсатора

Радіатор контролює температуру охолоджуючої рідини двигуна. Конденсатор кондиціонера відводить тепло від контуру холодоагенту. Вони часто сидять поруч один з одним у передньому стосі, тому проблеми з повітряним потоком можуть стосуватися обох, але симптоми різні. Проблема з боку радіатора зазвичай проявляється у вигляді підвищення температури двигуна, втрати охолоджувальної рідини, занепокоєння кришки тиску, обмеження потоку охолоджувальної рідини або поганого відведення тепла під навантаженням. Проблема з боку конденсатора проявляється як слабка продуктивність кондиціонера, особливо на холостому ході або в повільному русі, тоді як двигун може працювати при нормальній температурі.

Фізичний огляд повинен порівняти передню та задню сторони. Конденсатор може бути заблокований комахами, брудом або зігнутими ребрами, перш ніж повітря досягне радіатора. Радіатор може бути обмежений всередині, навіть якщо конденсатор виглядає чистим. Якщо кондиціонер теплий, але температура двигуна контролюється, не замінюйте спочатку радіатор. Якщо температура двигуна підвищується, але симптом кондиціонера є вторинним, не зупиняйтеся на конденсаторі.

Для відповідності конкретної категорії покупці можуть переглянути Технічні характеристики конденсатора змінного струму , коли скарга вказує на розмір конденсатора, напрямок портів, розташування кронштейна ресивера/осушувача або відмінності в монтажі. Коли температура двигуна є основною проблемою, Підбір автомобільних радіаторів повинен зосереджуватися на розмірі сердечника, конструкції бака, положенні шланга, розташуванні кришки/шийки та точках кріплення.

Симптоми охолодження зарядного повітря

Проблема з охолоджувачем повітря зазвичай пов’язана з поведінкою наддуву, а не з температурою охолоджуючої рідини чи охолодженням салону. Низьке наддув, чорний дим, свист під навантаженням, висока температура вихлопу або низька тягова потужність можуть вказувати на витік або обмеження CAC. Під час візуального огляду можна виявити масляні плями навколо швів бака, розколоті черевики, ослаблені хомути, протерті труби або проколи від дорожнього сміття.

Випробування тиском є ​​практичним методом підтвердження. Ущільніть вхідний і вихідний отвір CAC відповідними адаптерами, застосовуйте контрольований тиск відповідно до цехової процедури та використовуйте розчин для бульбашок на з’єднаннях труб, швах резервуару, поверхні серцевини, вхідних/вихідних горловинах і з’єднаннях завантажувача. Якщо CAC протікає, заміна виправдана. Якщо тече тільки чехол або хомут, заміна кулера не вирішить проблему.

Покупці можуть використовувати Зарядіть категорію охолоджувача наддувального повітря, якщо ознаки несправності вказують на витік наддувного повітря, пошкодження серцевини, тріщини на баку або встановлення CAC. Запит на пропозицію повинен містити розмір сердечника, діаметр входу/виходу, напрямок порту, розташування кронштейнів, застосування вантажівки чи двигуна та докази випробування тиском.

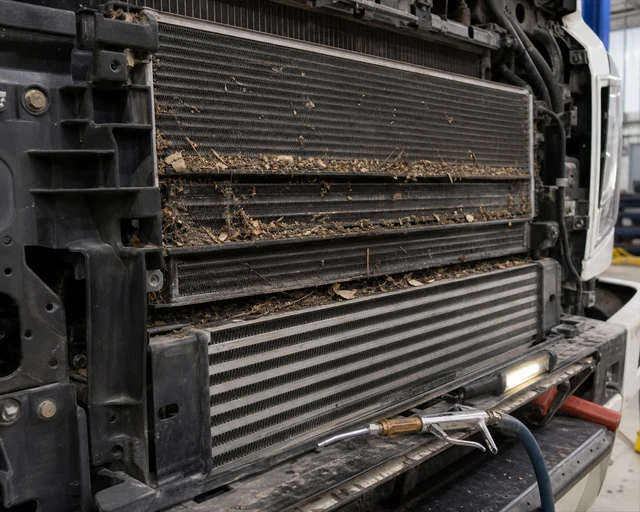

Сміття між шарами теплообмінника може спричинити перегрів або слабкий кондиціонер, навіть якщо жодне окреме ядро ​​не вийшло з ладу.

Потік повітря через кілька теплообмінників

Потужна система охолодження працює як система повітряного потоку. Повітря може проходити через решітку, конденсатор, охолоджувач наддувочного повітря, радіатор, кожух вентилятора та моторний відсік. Якщо один шар забитий сміттям, нижні шари отримують менше повітря. Якщо повітряні ущільнювачі відсутні, вентилятор може втягувати повітря навколо стосу, а не крізь нього. Якщо відстань між стопками змінюється після ремонту, повітря може рециркулювати або обходити поверхні серцевини.

Оглядайте між шарами, а не тільки лицьову поверхню. Між теплообмінниками може ховатися бруд. Ласти можна скласти на тильну сторону. Екрани для сміття можуть виглядати чистими зовні, поки стопка за нею заблокована. Хороший огляд використовує світло, доступ до дзеркала або камери, а також фотографії до/після чищення.

Для програм автопарку інтервали очищення повинні відповідати робочому середовищу. Будівництво, сільське господарство, гірничодобувна промисловість, збирання відходів і позашляхові послуги потребують більш частих перевірок стека, ніж використання лише на шосе. Правильна замінна деталь все одно працюватиме недостатньо, якщо шлях повітряного потоку залишається заблокованим.

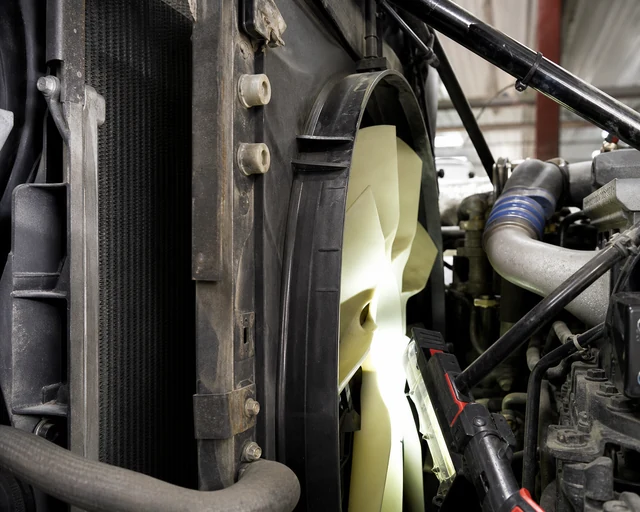

Муфту вентилятора, зазор лопатей і стан кожуха слід перевірити перед заміною дорогих компонентів охолоджувальної системи.

Ефективність вентилятора та кожуха

Вентилятор і кожух вирішують, скільки повітря рухається через стек на холостому ході, на низькій швидкості та при високому навантаженні на низькій швидкості по дорозі. Якщо вентилятор слабкий, неправильно керований, пошкоджений або погано закритий, кілька компонентів можуть виглядати несправними одночасно. Конденсатор не може відводити тепло. Радіатор може нагріватися сильніше. Охолоджувач наддувального повітря може мати вищу температуру на виході.

Перевірте швидкість вентилятора, увімкнення муфти вентилятора або команду електричного вентилятора, стан лопатей, положення кожуха, повітряні ущільнення та чи вентилятор протягує правильну ділянку стосу. Відсутній зазор у кожусі або пошкоджене ущільнення можуть зменшити потік повітря, навіть коли вентилятор обертається. Вентилятор, який працює на швидкості руху, але не на холостому ходу, може пояснити, чому симптоми зникають, коли автомобіль рушає.

Коли діагностика вказує на обладнання повітряного потоку, Підбір вентилятора радіатора повинен перевіряти напругу, роз’єм, діаметр лопаті, посадку кожуха, точки кріплення та напрямок повітряного потоку. Для механічних вентиляторних систем також перевірте поведінку зчеплення та зазор між вентилятором і кожухом.

Очищення проти заміни

Очищення доцільне, якщо проблема полягає в зовнішньому смітті, а теплообмінник не протікає, не має тріщин або внутрішніх перешкод. Контрольований процес очищення повинен задокументувати попередній стан, обережно видалити сміття, захистити плавники від пошкоджень і повторно перевірити автомобіль у початковому стані скарги. Якщо очищення відновлює продуктивність, заміна може не знадобитися негайно.

Заміна стає більш виправданою, якщо компонент протікає, має зім’яті або корозійні труби, пошкоджені резервуари, зламані кріплення, неправильне розташування портів або повторне блокування, яке не може контролювати сервіс. Заміна також виправдана, якщо випробування тиском підтверджує витік CAC або коли пошкодження конденсатора чи радіатора змінює фізичну придатність і потік повітря.

Для покупців B2B рішення чищення чи заміни має включати вартість простою. Якщо транспортний засіб є частиною маршруту автопарку, повторювана проблема стека може виправдати заміну раніше, ніж одноразова скарга на брудне ядро. У файлі ремонту має бути зазначено, чому було обрано очищення, ремонт або заміну.

Замовлення відповідного теплообмінника

Замовлення має відповідати діагностованому компоненту. Для радіатора зберіть конструкцію резервуара, розмір сердечника, розташування шлангів, розташування кришки/шийки, точки кріплення та дані про застосування. Для конденсатора зберіть розмір серцевини, кут порту, тип фітинга, розташування осушувача або кронштейна, порти реле тиску, де це можливо, і точки кріплення. Для охолоджувача наддувального повітря зберіть діаметр вхідного/вихідного отвору, конструкцію резервуара, докази випробування тиском і розташування кронштейнів. Для вузла вентилятора зберіть напругу, роз’єм, діаметр лопаті, розмір кожуха та схему кріплення.

Не просіть у постачальника загальну 'деталь охолоджувальної труби', якщо стару частину не ідентифіковано. Серйозний запит включає фотографії з місця установки, крупні плани портів і кронштейнів, виміряні розміри, докази несправностей, а також транспортний засіб або двигун. Це зменшує кількість неправильних поставок і допомагає постачальнику вибрати правильну серію деталей.

Фізичний стек підходить після заміни

Надміцні частини стека повинні підходити одна до одної, а не тільки до рами автомобіля. Запасний конденсатор, який розташований надто близько до радіатора, може зменшити потік повітря або стиратися під впливом вібрації. Охолоджувач наддувочного повітря з резервуаром іншої форми може зрушити труби під неправильним кутом. Радіатор зі зміненою висотою монтажу може змінити зазор між вентилятором і кожухом. Кожух вентилятора, який не відцентрований, може зменшити потік повітря, навіть якщо вентилятор правильний.

Перед установкою порівняйте стару і нову деталі на підлозі і в рамі. Перевірте загальну висоту, ширину, товщину, монтажні вуха, зсув кронштейна, положення порту, просвіт труби та повітряний зазор між шарами стека. Якщо один шар торкається іншого, вібрація може пошкодити обидва. Якщо заміна змінює відстань між стеками, вентилятор може втягувати повітря навколо ядер, а не крізь них.

Для ремонтних мереж ці перевірки слід проводити до того, як передня упаковка буде повністю зібрана. Виявлення невідповідності кута порту після встановлення шлангів, труб, кожухів і кронштейнів вимагає зайвої праці та може змусити технічного спеціаліста змусити деталь, яку слід було відхилити.

Деталі відповідності конденсатора

Конденсатор для важких навантажень повинен містити розмір серцевини, тип фітинга, кут порту, монтажні виступи, порти реле тиску, якщо вони використовуються, а також осушувач або кронштейн, якщо це передбачено конструкцією. Невелика різниця в куті порту може призвести до натягу шнура. Змінена висота кронштейна може змусити конденсор притулитися до іншого шару. Інше положення осушувача може заважати решітці або опорній панелі.

Якщо скарга стосувалась лише поганої роботи кондиціонера, покупці повинні підтвердити, що конденсатор дійсно обмежений, протікає, заблокований або фізично пошкоджений перед заміною. Слабкий потік повітря від вентилятора або заблокована передня панель можуть спричинити ту саму скаргу. У разі заміни старого конденсатора перед заряджанням і повторним тестуванням слід перевірити прокладку лінії та ущільнення.

Деталі відповідності радіатора

Під час заміни радіатора слід підтвердити розмір сердечника, конструкцію резервуара, положення горловини шланга, розташування кришки або заливної горловини, положення дренажу, порти датчиків, де це можливо, монтажні втулки та посадку кожуха. Радіатор, який збігається з розташуванням шлангів, але змінює положення кожуха, може створити проблему повітряного потоку. Радіатор, який змінює товщину серцевини, може вплинути на відстань між пакетами та зазор вентилятора.

Скарги на температуру двигуна повинні підтверджуватися даними. Записуйте тенденцію температури охолоджувальної рідини, стан навантаження, поведінку вентилятора, рівень охолоджувальної рідини, стан кришки тиску, видиме засмічення та чи змінило результат очищення. Якщо радіатор обмежений всередині, зовнішнє очищення не вирішить проблему. Якщо радіатор чистий, але вентилятор слабкий, заміна радіатора може бути невдалою.

Відповідні деталі охолоджувача зарядженого повітря

Заміна охолоджувача наддувочного повітря повинна підтвердити діаметр вхідного та вихідного отворів, напрямок порту, форму бака, розташування кронштейнів, розміри сердечника, вирівнювання труб і дані випробування тиском. Труби та черевики CAC повинні сидіти природно. Якщо заміна змінює положення випускного отвору, багажник може ущільнюватися на холостому ході, але витікати під час наддуву та руху двигуна.

Для скарг на CAC докази повинні включати поведінку наддуву, стан диму, шипіння або свист, масляні плями та результат випробування тиском. Завантажувач, що протікає, не повинен реєструватися як невдалий CAC. Несправний CAC не слід замінювати без перевірки заглушки, хомута та вирівнювання труби, оскільки ці частини можуть спричинити повторний витік.

Відповідні деталі вузла вентилятора

Підбір вентиляторів залежить від типу системи. Для вузлів електричних вентиляторів потрібні напруга, роз’єм, потужність двигуна, діаметр лопаті, обертання, розміри кожуха, точки кріплення та сумісність керування. Механічні системи потребують поведінки муфти вентилятора, діаметра керма, типу болтів, зазору лопаті, глибини кожуха та стану зачеплення. Неправильний вентилятор може призвести до того, що кожен теплообмінник буде виглядати погано.

Слід перевірити напрямок повітряного потоку після встановлення. Вентилятор, що обертається в неправильному напрямку або встановлений з неправильною комбінацією лопатей/кожуха, все ще може рухати повітря, але недостатньо повітря через стек. Для скарг на холостому ході та низькій швидкості перевірка вентилятора часто є вирішальним тестом.

Отримання КЯ для компонентів стека

Приймальна інспекція повинна перевірити стан коробки, пошкодження ребер, зігнуті кронштейни, захист портів, тріснуті резервуари, ослаблені секції кожуха та точність етикетки. Конденсатор і порти CAC повинні бути закриті. Горловини радіаторів і дренажі повинні бути захищені. Кожухи вентиляторів не повинні бути деформованими. Фотографії перед зберіганням допомагають відокремити пошкодження, пов’язані з транспортуванням, від претензій, пов’язаних з подальшим встановленням.

Для оптових замовлень упакуйте великі теплообмінники, щоб ребра та кути не несли навантаження. Якщо кілька частин стопки транспортуються разом, вони не повинні тертися одна об одну. Зігнутий кронштейн або розчавлена ​​ділянка ребра може виглядати незначною на складі, але створювати проблеми з кріпленням, повітряним потоком або витоком у ремонтному відділенні.

Регулярна перевірка автопарку

Процедура перевірки автопарку повинна розділяти очищення передньої поверхні, міжшарову перевірку, перевірку вентилятора/кожуха та перевірку витоків окремих компонентів. Тижневі або місячні інтервали залежать від маршруту та середовища. Транспортні засоби, які працюють в умовах пилу, комах, пожнивних залишків, цементу чи звалищ, потребують більш частого очищення, ніж транспортні засоби з чистими дорогами.

Записи перевірки повинні містити фотографії до чищення, фотографії після чищення, симптоми температури чи тиску та будь-які замінені компоненти. Коли той самий пристрій повертається з подібною скаргою, запис допомагає визначити, чи є проблема повторним сміттям, слабким повітряним потоком вентилятора, неправильною попередньою заміною чи несправністю нового компонента.

У записі також має бути зазначено, який шар було видалено або відокремлено під час перевірки. Якщо була очищена лише передня поверхня, прихована область між шарами все одно може бути заблокована. Якщо кожух вентилятора було знято та встановлено знову, зазор вентилятора та повітряні ущільнення слід перевірити ще раз, перш ніж автомобіль залишить цех.

Таблиця рішень про заміну

Контрольний список покупця

• Визначте симптом: продуктивність кондиціонера, температура двигуна, втрата наддуву або численні скарги на нагрів.

• Записуйте, коли це відбувається: простой, швидкість по дорозі, навантаження, підйом, спекотна погода або після ремонту.

• По можливості сфотографуйте передню, задню поверхню та сміття між купами.

• Перевірте роботу вентилятора, положення кожуха, повітряні ущільнення та стан решітки/сітки від сміття.

• Перед замовленням виміряйте підозрювану запасну частину.

• Сфотографуйте порти, кронштейни, шланги чи труби та етикетки.

• Задокументуйте випробування тиском або температуру, якщо вони є.

• Підтвердьте захист упаковки для ребер, портів, кронштейнів і кожухів.

Остаточна рекомендація

Перед заміною проблеми з охолоджуючою трубою для важких навантажень слід діагностувати за симптомами. Несправності радіатора зазвичай впливають на температуру двигуна. Несправності конденсатора зазвичай впливають на відведення тепла кондиціонером. Несправності охолоджувача наддувного повітря впливають на продуктивність наддуву. Через проблеми з вентилятором і кожухом кілька теплообмінників можуть виглядати слабкими одночасно. Перед замовленням перевірте повітряний потік, сміття, відстань між стосами та докази окремих компонентів.

Elecdura може підтримувати вибір джерел радіатора, конденсатора кондиціонера, охолоджувача наддувочного повітря та вентилятора радіатора з порівнянням фотографій, оглядом комплектації, обговоренням упаковки та плануванням повторного замовлення. Надішліть діагностований компонент, фотографії старих деталей, розміри, докази несправностей, дані застосування та цільову кількість, щоб можна було перевірити заміну на фактичну структуру стека.
