Витоки трубки радіатора та колектора: вібрація, корозія та обсяг ремонту

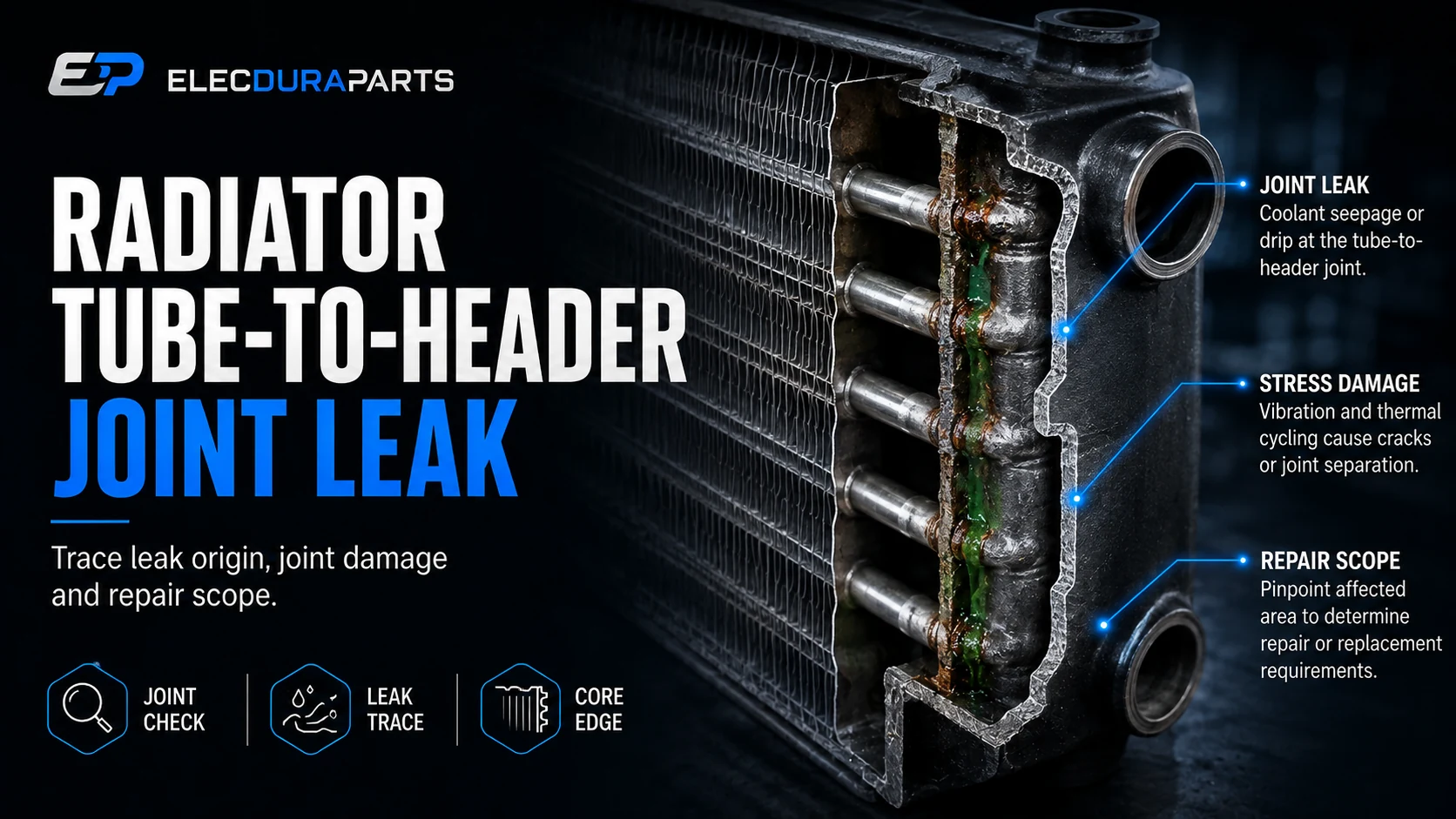

Витік із трубки радіатора в колектор виникає в місці входу трубки охолоджуючої рідини та з’єднання з пластиною колектора. Залежно від конструкції радіатора, з’єднання може ґрунтуватися на пайці, паянні, механічному розширенні та з’єднанні або іншому контрольованому виробничому процесі. Невеликий дефект може викинути охолоджуючу рідину в пакет ребер, де повітряний потік розповсюджує її, і джерело виглядає як шов резервуара або пошкоджена поверхня серцевини.

Порушення цього з’єднання може свідчити про неповне з’єднання, локальну корозію, потоншення стінки труби, деформацію колектора, термічну втому, вібрацію або напругу при монтажі. Спостережувана тріщина не доводить, який механізм спрацював першим. Перш ніж вирішити, чи можливий ремонт основної зони, чи повна заміна радіатора . потрібна

Ця стаття присвячена структурному розташуванню та доказам причини. Це не повторює окреме рішення бак-прокладка і не присвоює певності з однієї фотографії. Його мета полягає в тому, щоб визначити, що необхідно перевірити, перш ніж дозволити ремонт, гарантію або оптову заміну.

Швидка відповідь: підтвердьте точний суглоб, перш ніж призначати причину

Очистіть радіатор, збережіть оригінальний малюнок плям і перевірте тиск у межах ліміту компонентів. Використовуйте збільшення та схвалені методи фарбування або занурення, де це можливо, щоб визначити перший викид охолоджуючої рідини на одному периметрі від труби до колектора. Позначте рядок труб, сторону колектора та положення. Потім перевірте сусідні з’єднання, стінку труби, припой або припой, відкладення, рівність колектора, кріплення та вирівнювання опор. Обсяг заміни залежить від того, чи є дефект ізольованим і підлягає ремонту, чи являє собою розподілену корозію, втому чи структурні деформації.

Зрозумійте з'єднання труби з колектором

Трубка проходить через сформований отвір колектора

Колектор розміщує багато трубок і з’єднує їх з баком або колектором. Підгонка труби, геометрія отвору та матеріал з’єднання повинні створювати безперервну межу тиску без надмірного обмеження проходу охолоджуючої рідини.

Малі локальні зазори мають значення

Розрив навколо лише частини периметра труби може витікати під тиском і термічним рухом, навіть якщо більша частина філе виглядає завершеною.

Конструкція з’єднання залежить від типу радіатора

В алюмінієвих радіаторах зазвичай використовується контрольована пайка, тоді як в інших конструкціях можуть використовуватися паяні або механічно розширені з’єднання. Методи ремонту не можна переносити між матеріалами та процесами.

Визначте матеріал перед застосуванням тепла або наповнювача

Невідомі сплави, покриття та залишки охолоджуючої рідини впливають на ремонт. Нагрівання неправильного вузла може пошкодити сусідні з’єднання, ребра, пластикові ущільнення або вбудовані охолоджувачі.

Ребра зазвичай не утворюють межу охолоджуючої рідини

Мокрі плавники часто несуть рідину з трубки або з’єднання. Зігнуті ребра можуть приховати джерело, але вологість на плавці сама по собі не є доказом несправності плавника.

Слід проти сили тяжіння та потоку повітря

Викид вентилятора та дорожнє повітря можуть переміщувати охолоджуючу рідину вбік або вгору під час роботи. Почніть із самого раннього випуску під контрольованим статичним випробуванням.

Збережіть докази перед прибиранням

Щільність і напрямок нанесення фотографії

Запишіть повний радіатор і наближені види в масштабі. Позначте верх/низ, вхід/вихід, сторону вентилятора та орієнтацію автомобіля. Концентрація відкладень може демонструвати повторне випаровування поблизу джерела.

Захопіть сусідні суглоби як контрольні

Неушкоджена трубка в тій самій області забезпечує корисне порівняння форми філе, кольору поверхні та відкладень.

Зберіть сипучі продукти корозії

Використовуйте чисті інструменти та марковані контейнери, якщо планується хімічний аналіз або аналіз матеріалу. Не змішуйте дорожній бруд, засохлу охолоджуючу рідину та металеві фрагменти з різних місць.

Записуйте кожен крок очищення

Розчинники, щітки та хімікати для травлення можуть змінити морфологію. The Запис аналізу несправності радіатора повинен відрізняти оригінальні докази від підготовлених поверхонь.

Позначте стик перед розбиранням або розрізанням

Використовуйте міцний зовнішній орієнтир, який залишається видимим після видалення баків або рам. Пронумеруйте трубу та положення колектора.

План руйнівної експертизи

Випадковий розріз може змастити втомну поверхню або видалити шлях витоку. Збережіть одну нерозрізану сторону та сусіднє порівняльне з’єднання, яке не протікає.

Знайдіть першу вологу точку

Очистіть і висушіть підозрілу ділянку

Використовуйте сумісний засіб для чищення, який не закриває дірку залишками. Висушіть з’єднання та прилеглий шов резервуара, горловину шланга та поверхню серцевини.

Стара охолоджуюча рідина може просочуватися крізь ребра

Залишки рідини можуть продовжувати з’являтися після того, як джерело більше не працює. Підтвердьте новий випуск під час контрольованого тесту.

Випробування тиском у номінальних межах

Використовуйте затверджене тестове середовище, тиск, стан кришки, температуру та час витримки. Спостерігайте за допомогою відповідного освітлення та збільшення.

Ніколи не використовуйте надмірний тиск, щоб виявити незначний витік

Надлишковий тиск може відкрити міцні шви або тріснути резервуари. Він руйнує здатність розрізняти вихідний дефект.

Використовуйте методи фарбування, занурення або бульбашок лише тоді, коли це доречно

Сумісний барвник може прояснити шлях вивільнення. Знятий радіатор можна випробувати за допомогою процедури контрольованого занурення, якщо це дозволяють конструкція та обладнання.

Тестування повітря вимагає екранування та низької накопиченої енергії

Стиснений газ накопичує енергію і може викидати кришки або осколки. Дотримуйтеся точної процедури безпеки та ліміту компонентів.

Виключіть обжим бака або протікання горловини шланга

Рідина для швів резервуарів може витікати в ряд труб

Витік прокладки над колектором може проходити крізь ребра та збиратися на з’єднанні труб. Огляньте весь шов під тиском.

Використовуйте рішення роздільного шва

The Керівництво по витоку обжиму бака радіатора оцінює стиснення прокладки, пластикову рейку та вкладки. Затягування резервуара не відновлює справжнього з’єднання труб.

Залишки шланга та кришки слідують за силою тяжіння

Тріщини на горловині, просочування затискачів, розрядження кришки та переливна рідина можуть намочити жатку. Спочатку очистіть найвищі компоненти.

Перевірте візерунки, що рухаються вітром

Витік через швидкість руху може залишити слід, протилежний напрямку статичної сили тяжіння. Уважно відтворіть і порівняйте.

Пошкодження керна від удару може відколоти трубу від колектора

Удар каменем, пошкодження інструменту або контакт вентилятора можуть проколоти поверхню труби. Потім рідина потрапляє в область суглоба.

Перевірте всю довжину труби

Не дозволяйте ремонт з’єднання, доки не буде перевірено ту саму трубу та сусідні ребра.

Докази вібрації та циклічного вигину

Відносний рух концентрується на жорстких переходах

Труба є гнучкою в порівнянні з колектором. Вібрація або рух радіатора можуть неодноразово згинати трубку на з’єднаних краях, викликаючи втому.

Шукайте фреттинг і полірований контакт

Темні уламки, відшліфовані краї труб або очевидні сліди на опорах можуть свідчити про рух. Їх відсутність не виключає втоми, але розташування зміцнює корпус.

Морфологія тріщин може підтримувати втому

Прогресуюча тріщина може показати початкову область, більш плавну область поширення та кінцеву ділянку перевантаження. Може знадобитися збільшення або металографія.

Не робіть висновок про втому лише з прямої тріщини

Корозія, залишкова напруга та ремонтне тепло також можуть утворювати лінійні тріщини. Використовуйте кілька джерел доказів.

Кріплення та ізолятори контролюють рух радіатора

Відсутність гумових ізоляторів, занадто затягнуті кронштейни, зігнуті опори або неправильні штифти можуть змусити радіатор слідувати за викривленням шасі. Огляньте конфігурація встановлення програми.

Шланги можуть передавати навантаження

Зміщені або занадто короткі шланги охолоджуючої рідини тягнуть горловини та резервуари, передаючи навантаження на колектори та ряди труб. Відновіть маршрутизацію перед заміною ядра.

Докази корозії та відкладень

Корозія з боку охолоджуючої рідини починається всередині з’єднання

Неправильний хімічний склад, виснажені інгібітори, невідповідна вода, змішані охолоджуючі рідини або проникнення повітря можуть пошкодити поверхні труб і колекторів. Зовнішні відкладення можуть з'явитися тільки після перфорації.

Колір охолоджуючої рідини не визначає склад

Використовуйте службові записи та хімічні тести. Не встановлюйте бренд або хімічну першопричину лише за кольором.

Зовнішні солі атакують відкриті ділянки колектора

Дорожня сіль, берегова зона та утримана волога можуть роз'їдати повітряну сторону. Реберні пакети та пінопластові ущільнення можуть утримувати відкладення біля колектора.

Зіставте внутрішню і зовнішню ініціацію

Розріз ями чи тріщини може показати, яка поверхня втратила матеріал першою. Лише зовнішнє очищення не може відповісти на це питання.

Атака недостатнього депозиту може бути дуже локалізованою

Висохла охолоджуюча рідина, залишки флюсу, накип або забруднення з навколишнього середовища створюють різну хімію під відкладеннями. Невеликі ямки можуть проникнути через тонку стінку труби.

Зберігайте відкладення для ідентифікації

Елементний або хімічний аналіз може відрізнити залишки охолоджуючої рідини, багатий хлоридами бруд, флюс припою та продукти корозії.

Викривлення заголовка та термічний стрес

Нерівномірна температура створює диференціальне розширення

Заблоковані трубки, нерівномірний потік повітря, гарячі точки або швидкі теплові переходи змушують частини ядра розширюватися по-різному. Колектор стримує багато труб, зосереджуючи навантаження на з’єднаннях.

Огляньте більше, ніж протікає трубку

Сусідні трубні з’єднання можуть мати початкові тріщини або деформовані виточки. Одна відремонтована точка може супроводжуватися наступним витоком.

Плоскість заголовка виявляє структурні зміни

Виміряйте підголовник або раму за допомогою відповідного пристосування після розбирання, якщо це необхідно. Згинання може бути результатом виробництва, монтажу або теплового навантаження.

Не вирівнюйте заголовок наосліп

Механічне вирівнювання може послабити численні з’єднання та змінити геометрію ущільнення бака. Для цього потрібен перевірений процес ремонту ядра.

Обмеження ядра може створювати локальні гарячі зони

Внутрішні відкладення або забиті трубки зменшують розподіл охолоджуючої рідини. Закупорка зовнішнього ребра так само змінює температуру на стороні повітря.

Обережно використовуйте тепловізор

Шаблони температури підтримують діагностику потоку, але залежать від стану термостата, роботи вентилятора, коефіцієнта випромінювання та навантаження. Вони не визначають причину тріщини самостійно.

Докази виробництва та попереднього ремонту

Неповне покриття припоєм або припоєм може бути локальним

Пустота, погане зволоження, забруднення або недостатня кількість наповнювача можуть залишити частину периметра без підтримки. Порівняйте з сусідніми з'єднаннями та виробничими зразками.

Зовнішній вигляд поверхні може приховувати внутрішні порожнечі

Можуть знадобитися металографічні перерізи або неруйнівні методи. Безперервне зовнішнє скруглення не завжди забезпечує повну глибину з’єднання.

Надлишок ремонтного тепла змінює сусідні з’єднання

Попереднє паяння або нагрівання факелом може призвести до відпалу матеріалу, спалювання покриттів, деформації заголовка або переплавлення сусідніх з’єднань.

Шукайте флюс, окислення та тепловий відтінок

Задокументуйте попередній ремонт перед чищенням. Це змінює надійність повторного локалізованого ремонту.

Пакетні шаблони зміцнюють докази виробництва

Декілька радіаторів, що виходять з ладу в одному ряду труб і місці з’єднання в різних сферах застосування, можуть вказувати на проблему з пристосуванням або процесом. Одне повернення не може підтвердити цей висновок.

Підтримувати відстежуваність

Номер деталі, дата виробництва, партія, транспортний засіб, пробіг/години та докази встановлення повинні супроводжуватися при поверненні сердечники радіатора.

Матриця спільних доказів проти причин

Рішення про обсяг ремонту

Обмеження ремонту локального ядра

Тепло поширюється за межі цільового суглоба

Ребра та головки швидко проводять тепло. Локальна пайка твердим припоєм або паяння може вплинути на сусідні з’єднання труб, покриття та пластикові прокладки бака.

Може знадобитися демонтаж бака

Деякі ремонтні процеси неможливо безпечно виконати з пластиковими резервуарами та ущільненнями. Потім розбирання додає окрему межу ремонту гофрованого шва.

Блокування трубки змінює потужність охолодження

Деякі фахівці ізолюють пошкоджену трубку в справних жилах. Для точного застосування необхідно оцінити зменшення потоку та площі теплопередачі.

Жодна універсальна кількість заблокованих труб неприйнятна

Розмір сердечника, навантаження на двигун, клімат, робочий цикл і стан, що залишився, визначають потужність. Використовуйте перевірені інженерні критерії.

Стендовий тест на герметичність не підтверджує довговічність

Відремонтовані з’єднання повинні витримувати температурне розширення та вібрацію. Додайте тестування циклу, якщо цього вимагає стандарт ремонту.

Гарантія повинна відповідати доказам

Не обіцяйте експлуатаційні характеристики протягом терміну служби, якщо втома матеріалу або стан прилеглого з’єднання невідомі.

Усуньте причини транспортного засобу перед встановленням

Відновити кріплення та ізоляцію

Замініть відсутні або пошкоджені подушки, виправте зігнуті кронштейни та переконайтеся, що фіксуючі штифти сидять природним чином. Радіатор не повинен втискатися в опору.

Перевірте зазор вентилятора та кожуха

Контакт вентилятора або напруга кожуха можуть передати вібрацію. Перевірте рух двигуна та вентилятор охолодження в зборі.

Правильний хімічний склад охолоджуючої рідини та вхід повітря

Використовуйте вказану охолоджуючу рідину та долийте воду, відновіть концентрацію та видаліть повітря відповідно до процедури. Знайдіть витоки всмоктування та несправності кришки.

Очистіть систему до визначеної кінцевої точки

Залишки продукту корозії, масла або герметика можуть забруднити новий сердечник. Використовуйте сумісне очищення та перевірте результат.

Огляньте шланги на вирівнювання

Шланги повинні стикатися з горловинами без натягування. Відновіть затискачі, опори та допуск на рух двигуна.

Перевірте події тиску

Газ згоряння, кипіння, неправильна кришка або замерзла охолоджуюча рідина можуть призвести до перенапруження будь-якого замінного радіатора.

Відповідність заміни та оптові дані

Надайте повну конфігурацію програми та ядра

Надішліть номер OE, транспортний засіб/обладнання, рік, двигун, трансмісію, розміри сердечника, конструкцію труб/рядів, розташування бака, горловини шлангів, кришки, датчики, вбудовані охолоджувачі та кріплення.

Тільки зовнішнього розміру недостатньо

Геометрія труби, щільність ребра, розташування колектора та матеріал впливають на ємність і довговічність. використання підбір радіатора для конкретного застосування.

Додайте докази криміналістики

Надішліть позначене місце витоку, неочищені та очищені фотографії, умови випробування тиском, стан кріплення/ізоляції, історію охолоджуючої рідини, результати відкладень, попередній ремонт і стан сусідніх з’єднань.

Вкажіть необхідні межі обслуговування

Уточніть тільки серцевину, повний радіатор, баки, кришку, кріплення або вбудовані фітинги. Це запобігає неповній цитаті.

Визначте контроль партії та перевірки

для оптові замовлення на радіатори , вказати затвердження зразка, перевірку розмірів, випробування на герметичність/тиск, температурний цикл, якщо потрібно, чистоту, маркування та пакування.

Захищайте колектори та з’єднання труб під час транспортування

Упаковка повинна підтримувати каркас, а не ребра, резервуари чи колектори. Ізолюйте порти та запобігайте скрученню.

Оптові пункти контролю якості

Перевірте безперервність з’єднання шляхом певного відбору проб

При візуальному огляді слід використовувати постійне освітлення, збільшення та прийнятні приклади. Якщо це вимагає ризику, розділіть або використовуйте кваліфіковані неруйнівні методи на зразках.

Виміряйте геометрію заголовка та рами

Площина, прямокутність і монтажні позиції впливають на навантаження на суглоб. Елекдури Оптовий план якості радіатора може пов'язати геометрію з записами випробування тиском.

Випробуйте повне ядро ​​під тиском

Використовуйте контрольовані середовища, тиск, температуру та час витримки. Моніторні труби, з'єднання колекторів, шви баків, порти та інтегральні схеми.

Відокремте виявлення витоків від довговічності

Випробування статичним тиском виявляють витоки струму. Термічні та вібраційні випробування спрямовані на ризик повторного навантаження, якщо це зазначено.

Проаналізуйте повернення перед спробами ремонту

Очищення, пайка або повторний обжим можуть стерти першопричину. Спочатку помістіть на карантин і задокументуйте вихідний стан.

Шукайте повторювані моделі розташування

The Запис повернення радіатора повинен кодувати ряд труб, сторону колектора, положення з’єднання, морфологію, транспортний засіб і партію.

Часті запитання

Чи можна усунути витік трубки радіатора в колектор?

Іноді кваліфікованим ремонтом сердечника

Стик має бути ізольованим, навколишній матеріал міцним, а ремонт – сумісним з конструкцією. Численні корозійні або втомні дефекти сприяють заміні.

Чим витік колектора відрізняється від витоку шва бака?

Межі тиску різні

Трубне з’єднання з’єднує трубу сердечника з металевим колектором; шов резервуара ущільнює бак до колектора за допомогою прокладки або шва.

Чи корозійні відкладення доводять, що охолоджуюча рідина спричинила витік?

немає

Потрібні дані про розташування відкладення, хімічний склад, розділ матеріалу та історію охолоджуючої рідини. Зовнішня сіль або витік охолоджуючої рідини можуть залишити подібний колір.

Чи може вібрація тріснути в трубці радіатора в колекторі?

так

Монтажний рух і циклічне згинання можуть сприяти цьому, але морфологія втоми та дані транспортного засобу повинні підтверджувати висновок.

Що потрібно надіслати для пропозиції заміни радіатора?

Надішліть заявку, конструкцію сердечника та докази несправностей

Надайте посилання, розміри, порти, кріплення, інтегровані функції, позначене місце витоку, умови випробувань, фотографії, історію охолоджуючої рідини/кріплення та кількість.

Дайте дозвіл на ремонт лише після того, як буде доведено розташування конструкції

Витік із труби радіатора в колектор є специфічною структурною несправністю, а не загальним мокрим сердечником. Дозвіл на ремонт слід отримати після відтвореної першої вологої точки, перевіреної конструкції з’єднання, перевірки сусідніх труб і геометрії колектора, а також доказів корозії, вібрації, перерв у виробництві або попереднього ремонту. Коли дефект розподілений або структура спотворена, заміна вузла є більш виправданою, ніж застосування тепла до однієї видимої точки.

Для підбору та перевірки несправностей надішліть номер оригінального обладнання, транспортний засіб або застосування обладнання, розміри сердечника/цистерни, конструкцію труби та колектора, усі порти та кріплення, результати контрольованого випробування тиском, позначені неочищені/очищені фотографії, морфологію з’єднань, історію охолоджуючої рідини, стан кріплення/ізоляції, попередній ремонт і кількість замовлення через Контактна сторінка Elecdura . Elecdura може переглянути a Запит на заміну радіатора, застосування, оптовий контроль якості тощо ресурси аналізу несправності радіатора , не стверджуючи неперевіреної впевненості в першопричині.
