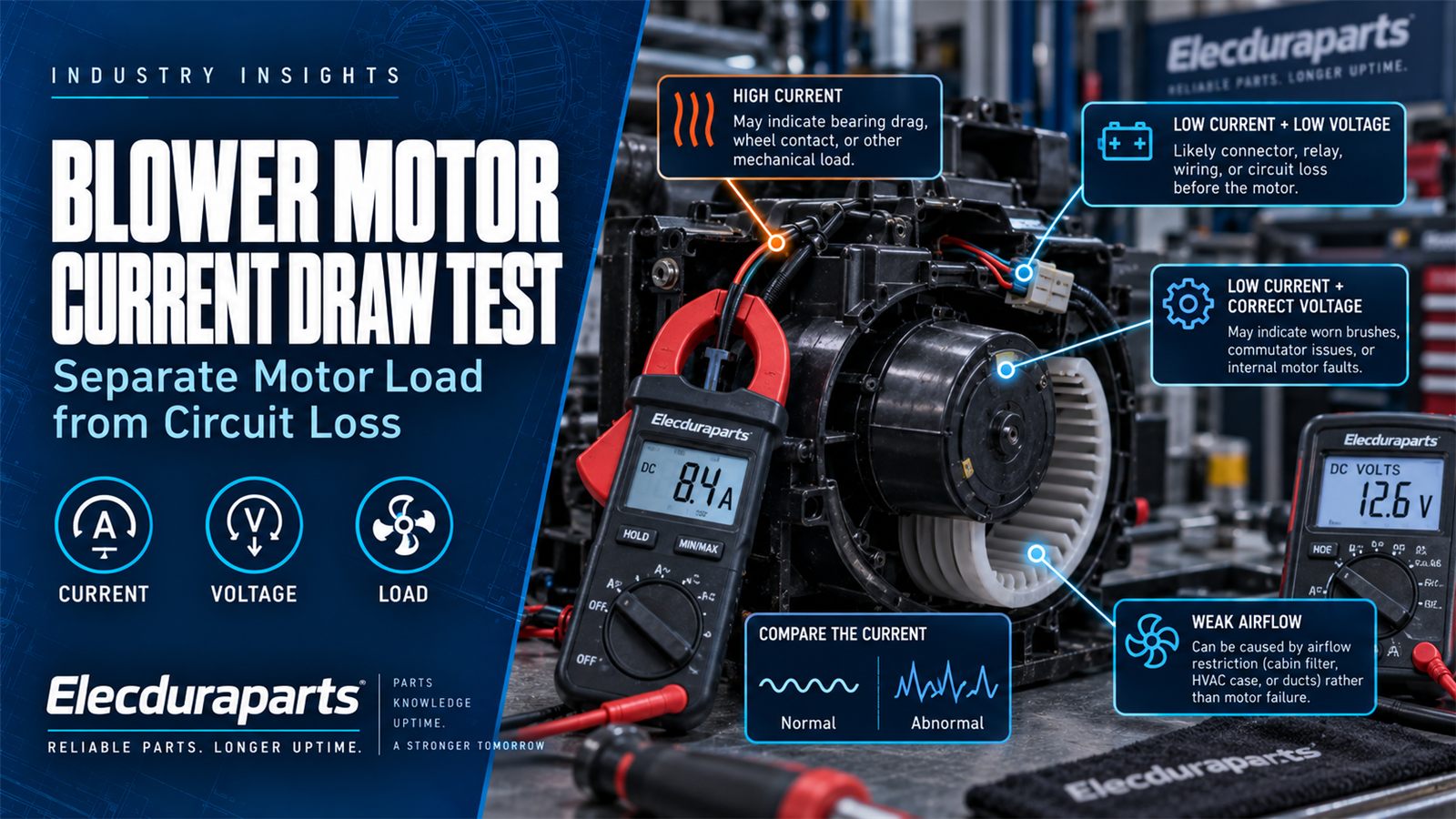

اختبار السحب الحالي لمحرك المنفاخ: فصل حمل المحرك عن فقدان الدائرة

تكون القراءة الحالية لمحرك المنفاخ مفيدة فقط عندما تكون متصلة بالجهد وأمر السرعة وتدفق الهواء. يمكن أن يشير التيار العالي إلى سحب المحمل أو عجلة منفاخ احتكاك أو محرك بديل غير صحيح، ولكنه يمكن أن يرتفع أيضًا بسبب توجيه المحرك للعمل ضد حمل ميكانيكي غير طبيعي. يمكن أن يشير انخفاض التيار إلى فرش مهترئة أو جزء عضو عضوي مفتوح، ومع ذلك قد تظهر نفس النتيجة عندما يمنع الموصل أو المرحل التالف المحرك من تلقي الجهد الكهربي المناسب. وبالتالي فإن المناسب اختبار سحب تيار محرك المنفاخ يقيس الدائرة والمجموعة الدوارة كنظام واحد قبل فصلهما.

هذا النهج مهم بشكل خاص عند تقييم متكامل تجميع محرك المنفاخ . يؤثر المحرك والعجلة والإسكان والموصل وموضع التثبيت على بعضها البعض. قد لا يؤدي استبدال المحرك فقط إلى تصحيح العجلة المشوهة، أو المواد الغريبة في الهيكل، أو وجه المبخر المقيد أو الطرف الذي يسخن تحت الحمل. على العكس من ذلك، فإن استبعاد التجميع الكامل لأن مشبك التيار يُظهر رقمًا غير عادي يمكن أن يؤدي إلى أمر غير ضروري عندما تكون الخسارة الحقيقية في مسار الطاقة أو الأرض.

لا يوجد حد عالمي للتيار ينطبق على كل نظام من مركبات الركاب أو الشاحنات أو المعدات HVAC . تصميم المحرك، جهد الإمداد، قطر العجلة، هندسة الشفرة، إستراتيجية التحكم ومقاومة القناة كلها تغير القراءة. استخدم مواصفات صانع السيارة أو وحدة المقارنة التي تم التحقق منها كلما كان ذلك متاحًا. تأتي القيمة التشخيصية من الاختبار في ظل ظروف محددة، وتسجيل القياسات ذات الصلة وشرح سبب ارتفاع التيار أو انخفاضه أو عدم استقراره.

قرار سريع: ماذا يوحي النمط الحالي؟

الجدول هو نقطة البداية وليس بديلاً عن المواصفات. يجب قياس التيار مع تركيب المحرك وتشغيله في الحالة التي تنتج الشكوى. قد يسحب محرك الطاولة الذي يعمل بحرية تيارًا أقل من نفس المحرك الذي يقود عجلته في الحالة HVAC ، في حين أن المحرك الذي تم اختباره مع حظر المنفذ قد يتصرف بشكل مختلف عن هواء متحرك عبر نظام مجاري عادي.

لماذا يتغير تيار محرك المنفاخ

عزم الدوران الكهربائي يتبع الطلب الميكانيكي

يقوم محرك التيار المستمر بتطوير عزم الدوران عن طريق تمرير التيار عبر اللفات الخاصة به. عندما يكون الاحتكاك أو ملامسة العجلة أو أي حمل ميكانيكي آخر يعارض الدوران، يميل المحرك إلى التباطؤ. تسمح الظروف الكهربائية الناتجة بتدفق المزيد من التيار، مما ينتج عنه عزم دوران إضافي وحرارة. إذا بقي العائق، فإن اللف والفرش والموصل ووحدة التحكم قد تعمل جميعها فوق الحمل الحراري المقصود. يمكن أن ينفتح المصهر، أو يتغير لون الطرف، أو يمكن أن يتعطل المنظم الإلكتروني على الرغم من أن المشكلة الأصلية بدأت ميكانيكيًا.

تيار المماطلة ليس اختبارًا روتينيًا آمنًا

إن منع العجلة من الدوران يمكن أن ينتج تيارًا عاليًا جدًا لأن المحرك لم يعد يطور قوة دافعة كهربائية عادية. لا تقم بتعطيل المنفاخ عمدًا 'لرؤية ما يسحبه'. يمكن أن يؤدي الاختبار إلى إتلاف الأسلاك والمحرك والجهاز المقاوم أو المنظم لمحرك المنفاخ ، ومعدات الاختبار. قم بتشخيص الاتصال المشتبه به من خلال مراقبة العجلة والاستماع إلى الخدش المتكرر والتحقق من الخلوص مع عزل الطاقة.

فقدان العرض يمكن أن يجعل التيار منخفضًا بشكل مخادع

يضيف الموصل المتآكل أو اتصال التتابع الضعيف أو الوصلة التالفة أو الأرض السيئة مقاومة متسلسلة مع المحرك. تستهلك هذه المقاومة غير المرغوب فيها جزءًا من الجهد المتاح أثناء تشغيل المحرك. يتلقى المحرك جهدًا أقل، ويطور سرعة أقل وقد يسحب تيارًا أقل من المتوقع. قد يستنتج الفني الذي يقرأ التيار فقط أن المحرك به ملف مفتوح، على الرغم من أن إصلاح الدائرة يعيد الجهد والسرعة.

هذا هو السبب في أن الاختبار الحالي واختبار انخفاض الجهد ينتميان معًا. وينطبق نفس المبدأ على أحمال التبريد الأخرى ذات التيار العالي، كما هو موضح في الموقع إجراء انخفاض جهد مروحة الرادياتير . تختلف بنية الدائرة، ولكن لا يزال جهد الموصل غير المحمل يثبت أن المسار يمكن أن يحمل تيار التشغيل.

الحمل الهوائي ليس متطابقًا في كل عملية تثبيت

يتغير تيار المنفاخ مع العجلة والعلبة ومسار الهواء. تغير هندسة العجلات المختلفة الطلب على عزم الدوران؛ الحطام يخلق عدم التوازن. ويؤدي الفلتر المسدود أو المبخر المتسخ أو باب الهواء في غير مكانه إلى تغيير ضغط النظام. يعتمد اتجاه التغيير الحالي على التصميم، لذلك لا تفترض أن كل تقييد ينتج نفس استجابة التيار.

لمطابقة الاستبدال، لا يمكن تحديد المحرك عن طريق الجهد ومظهر الموصل وحدهما. Elecdura أجزاء أوسع مجموعة قطع غيار مكيفات السيارات و توضح مجموعة مراوح المكثف كيفية مطابقة محركات الهواء الكهربائية مع أنظمتها المثبتة.

قم بإعداد حالة اختبار متكررة

يصبح التيار ذا معنى عندما تكون حالة التشغيل قابلة للتكرار. سجل ما إذا كان النظام يستخدم مقاومات ذات سرعة ثابتة، أو وحدة تحكم إلكترونية، أو محركًا ذكيًا مزودًا بإلكترونيات مدمجة، أو دائرة متعددة السرعات للخدمة الشاقة. تأكد مما إذا كان المشبك الحالي يحيط بموصل واحد فقط. يمكن أن يؤدي ربط أسلاك الطاقة والإرجاع معًا إلى إلغاء المجالات المغناطيسية وإنشاء قراءة مضللة.

جمع معلومات التطبيق والدائرة

• طراز المركبة أو المعدات والسنة والمحرك وخيار HVAC

• جهد النظام الاسمي وجهد البطارية أثناء الاختبار

• نظام التحكم بالمناخ يدوي أو أوتوماتيكي

• المقاوم، المنظم الإلكتروني، التتابع أو هندسة التحكم في المحركات المتكاملة

• وظائف محطة الموصل وتصنيف الصمامات الصحيح

• تكوين استبدال المحرك فقط أو المحرك والعجلات

• حالة الشكوى: بارد، مشبع بالحرارة، سرعة عالية، إعادة تدوير أو وضع تنفيس محدد

لا تفترض أن السرعة المطلوبة على لوحة التحكم تساوي الأمر الكهربائي في المحرك. قد تختلف أنظمة المناخ التلقائية في دورة العمل، في حين أن المنظم الفاشل يمكن أن يحد من الإخراج. حيثما أمكن، قارن نسبة المنفاخ المطلوبة وأمر المنظم وجهد المحرك المقاس. تمت مناقشة الحدود التشخيصية بين المنظم والمحرك في القائمة أعراض مقاومة محرك المنفاخ ودليل المطابقة ؛ تركز هذه المقالة على إثبات الحمل الكهربائي والميكانيكي الفعلي للمحرك.

استخدم الأدوات المناسبة للدائرة

يقوم مشبك التيار المستمر بقياس الحمل دون فتح الدائرة؛ صفر بعيدًا عن الموصل وتحقق من الاتجاه. استخدم مقياسًا متعددًا لانخفاض الجهد ونطاقًا عندما يكون التدفق أو التموج أو التسرب مهمًا. قد تكون هناك حاجة إلى أداة فحص للتحكم في مستويات محددة على الأنظمة التي تستخدم ملف وحدة التحكم في الحالة الصلبة.

حماية السيارة والفني

أبقِ الأصابع والملابس والأسلاك بعيدًا عن عجلة القيادة. افصل الطاقة قبل الإزالة، واحتفظ بتصنيف المصهر المحدد واستخدم وصلات العبور المنصهرة عند الحاجة. حدد الدائرة من معلومات الخدمة الصحيحة بدلاً من لون الكابل أو نوع السيارة.

اختبار سحب تيار محرك المنفاخ خطوة بخطوة

1. قم بالفحص قبل تنشيط المحرك

افحص الموصل للتأكد من عدم وجود بلاستيك طري أو أطراف داكنة أو احتباس فضفاض أو دليل على إصلاح ضفيرة سابقة. فحص نقاط الطاقة والأرضية التي يمكن الوصول إليها. انظر إلى مدخل الهواء بحثًا عن أوراق الشجر أو المواد العازلة أو مواد القوارض أو مرشح المقصورة المُزاح. إذا كان من الممكن الوصول إلى العجلة بعد العزل الآمن، فقم بتدويرها يدويًا وتحسس مدى تحمل الخشونة أو الاتصال المتكرر.

يعتبر الضرر الحراري المرئي دليلا، لكنه لا يحدد السبب الأول. يمكن للطرف السائب أن يخلق مقاومة وحرارة عند تيار المحرك العادي. يمكن لمحرك السحب أن يرفع التيار ويسخن طرفًا يمكن صيانته بطريقة أخرى. يمكن أن يتعايش كلا الشرطين بعد تقدم الخطأ. احتفظ بدليل الموصل بدلاً من استبدال المحرك والتخلص من الدليل.

2. تحديد جهد البطارية والمحرك

قم بتشغيل السيارة أو قم بتوفير حالة الطاقة المحددة من قبل الشركة المصنعة. قم بقياس جهد البطارية عند المشاركات بينما يعمل المنفاخ بالسرعة المحددة. ثم قم بقياس الجهد عند أطراف المحرك دون الإضرار أو نشر نقاط اتصال الموصل. يجب أن يتم أخذ القراءات في نفس الوقت تقريبًا لأن جهد الشحن وواجب القيادة يمكن أن يتغيرا.

حساب للتحكم في عرض النبض

في نظام PWM منخفض الجانب، قد تظل محطة الطاقة بالقرب من جهد الشحن بينما تقوم وحدة التحكم بنبض المسار الأرضي. قد يعرض المقياس التقليدي متوسطًا لا يساوي مصدرًا ثابتًا للتيار المستمر. قم بتأكيد مخطط الأسلاك واستخدم قياسات دورة العمل أو النطاق عند الاقتضاء. لا تقم بتسمية القراءة المتوسطة 'الجهد المنخفض' حتى يتم فهم طريقة التحكم.

3. ثبت الموصل الصحيح وسجل التدفق

ضع المشبك الحالي حول سلك طاقة المحرك أو موصل فردي محدد آخر. ابدأ من الراحة والتقط التيار الأولي إذا كانت الأداة سريعة بدرجة كافية. عادةً ما يكون التدفق أعلى من تيار التشغيل المستقر لأن المحرك الثابت لم يطور قوة دافعة كهربائية عادية. يمكن أن تكون مدة الذروة وشكلها مفيدًا مثل قيمة الذروة.

تشير فترة التيار العالي الطويلة بشكل غير طبيعي إلى أن المحرك يتسارع ببطء. تشمل الأسباب المحتملة سحب المحمل أو تداخل العجلة أو الحمل الزائد على العجلة أو انخفاض الجهد الكهربي. قد يشير التدفق المفقود أو الصغير بشكل غير عادي، والذي يتبعه عدم الدوران، إلى مسار مفتوح، أو تلامس فرشاة مهترئة، أو جزء عضو عضوي مفتوح، أو وحدة تحكم لا تطبق الأمر المتوقع.

4. قارن بين كل السرعة المطلوبة

سجل الجهد والتيار والصوت وتدفق الهواء عند كل سرعة محددة. يجب أن ينتج النظام الذي يتم التحكم فيه بالمقاوم مراحل متميزة. قد يغير المنظم الإلكتروني التيار بشكل أكثر سلاسة. إذا تأثرت سرعة واحدة فقط، قم بفحص جزء دائرة التحكم الخاص بتلك السرعة قبل الحكم على المحرك. إذا كانت كل سرعة ضعيفة وفولطية المحرك منخفضة، فأوجد المصدر المشترك أو الخسارة الأرضية.

استخدم ورقة عمل بسيطة:

5. قم بقياس خسائر جانب الطاقة والجانب الأرضي

إذا كان جهد المحرك أقل من القيمة المتوقعة، قم بقياس انخفاض الجهد من العمود الموجب للبطارية إلى مصدر إمداد المحرك ومن عودة المحرك إلى العمود السالب للبطارية بينما يظل المحرك محملاً. قم بتقسيم المسار الفاشل عبر المصهر والمرحل والموصلات والوصلات والنقاط الأرضية. اتبع حدود الشركة المصنعة بدلاً من العتبة العالمية.

بعد إصلاح الدائرة، كرر الاختبار الحالي. قد يرتفع التيار بسبب استعادة الجهد المناسب؛ احكم عليه وفقًا للسرعة وتدفق الهواء ودرجة الحرارة والحالة الميكانيكية. تنطبق نفس القاعدة عند اختبار أ محرك مروحة الرادياتير.

6. ربط البيانات الكهربائية بسلوك العجلة

استمع إلى خدش يتكرر مرة واحدة في كل دورة، ويتحمل الهدير الذي يتغير مع السرعة، أو الاهتزاز الذي يصل إلى ذروته في نطاق معين. افحص الخلوص من العجلة إلى الهيكل وتأكد من أن مثبتات التثبيت تسحب المجموعة بالتساوي إلى ميزات تحديد موقعها. يمكن أن يؤدي الغلاف المشوه بسبب الإفراط في التشديد أو الختم غير الصحيح إلى تحريك العجلة بالنسبة للعلبة.

إذا كان التيار مرتفعًا أثناء تركيب العجلة ولكنه يتغير بشكل كبير عند اختبار المحرك وفقًا لإجراءات التفريغ المعتمدة، فافحص العجلة والمبيت. لا تقم بتشغيل المحرك بطريقة تسمح له بالالتواء أو السقوط أو إصابة المشغل.

استخدم الشكل الموجي الحالي للعثور على أخطاء المحرك المتقطعة

يمكن للمشبك المتصل بمرسمة الذبذبات أن يكشف عن الاختلافات التي يبلغ متوسطها المقياس الرقمي. تنتج المحركات المصقولة تموجًا تيارًا متكررًا أثناء توصيل أجزاء المبدل والفرش. يعتمد الشكل الموجي الدقيق على بناء المحرك ومعدات الاختبار؛ لا ينبغي تفسيره باستخدام 'نمط جيد' عالمي. إن المقارنة مع وحدة معروفة جيدة لنفس التصميم أمر ذو قيمة.

البقع الميتة وشكاوى إعادة التشغيل الساخنة

المحرك الذي يبدأ في بعض الأحيان بعد النقر على الهيكل قد يواجه مشكلة في الفرشاة أو عاكس التيار، لكن النقر ليس تشخيصًا كاملاً. التقاط الجهد والتيار أثناء البداية الفاشلة. يدعم الجهد الصحيح مع عدم وجود تيار تقريبًا مسارًا داخليًا مفتوحًا. تيار مرتفع بدون نقاط دوران نحو توقف ميكانيكي أو قصر داخلي. يتطلب الجهد المنخفض تشخيص الدائرة أولاً.

لماذا تغير درجة الحرارة الأدلة

تغير الحرارة ملامسة الفرشاة، ومقاومة اللف، وخلوص المحمل، ومقاومة الموصل. إعادة إنتاج حالة امتصاص الحرارة للعميل بأمان. يمكن أن يخطئ اختبار المتجر البارد في اختبار المحرك الذي يتوقف بعد ارتفاع درجة حرارة لوحة القيادة، في حين أن استبدال المحرك الذي يعتمد فقط على عدم التشغيل الساخن يمكن أن يخطئ في منظم أو طرفية تفتح حرارياً.

التشخيص الخاطئ الشائع

إصلاح الدائرة، المحرك، أو التجميع الكامل؟

قم بإصلاح الدائرة عندما يكون الفقد خارجيًا

يجب تصحيح انخفاض الجهد الذي تم التحقق منه عبر المرحل أو الطرف أو الوصلة أو الأرض قبل الحكم على المحرك. تتطلب الموصلات المتضررة بالحرارة فحص كل من نصفي التزاوج والموصل بما يتجاوز تغير اللون المرئي. يمكن لضفيرة جديدة متصلة بسلك مؤكسد أو صغير الحجم أن تكرر الفشل. استخدم النظام الطرفي المحدد وحجم الموصل وطريقة التجعيد وترتيب الختم.

استبدل المحرك عندما تكون الأدلة الكهربائية الداخلية أو الأدلة القاطعة قاطعة

إن الجهد الكهربي الصحيح الذي تم توصيله مع البقع الميتة المتكررة، أو شكل موجة التيار غير الطبيعي، أو خشونة المحمل أو ارتفاع درجة الحرارة الداخلية يمكن أن يبرر استبدال المحرك. يعتمد ما إذا كانت الخدمة المخصصة للمحرك فقط مناسبة على تصميم السيارة وحالة العجلة والمبيت. تكون بعض التجميعات متوازنة أو يتم توفيرها كوحدة متكاملة.

اختر التجميع الكامل عندما تكون الواجهات جزءًا من الفشل

يمكن للمحور التالف أو العجلة المتشققة أو الغلاف المشوه أو الإلكترونيات المدمجة أن يجعل التجميع الكامل هو الخيار الأكثر موثوقية. المقابس المماثلة لا تثبت التكافؤ؛ كل لا يزال استبدال ما بعد البيع يتطلب تأكيدًا خاصًا بالتطبيق.

مطابقة الاستبدال وأدلة طلب البيع بالجملة

للاستفسار عن الاستبدال، أرسل OE أو مرجع المورد عند توفره، وتطبيق السيارة، وجهد النظام، ونوع التحكم في المناخ، وصور واضحة للموصل والكمية المطلوبة. بالنسبة لمجموعات المحركات والعجلات، قم أيضًا بتوفير شكل المبيت ونقاط التثبيت وقطر العجلة وعرضها واتجاه الدوران وأي تفاصيل خاصة بوحدة التحكم المتكاملة. الطلب الصحيح أكثر دقة من 'محرك منفاخ بقوة 12 فولت'.

نقاط المطابقة الكهربائية

• الجهد الاسمي ونطاق التشغيل الذي تم اختباره

• غلاف الموصل، والمفتاح، وعدد الأجهزة الطرفية، وحجم الأجهزة الطرفية

• سرعة ثابتة، مقاوم، PWM أو بنية تحكم متكاملة

• القطبية واتجاه الدوران المصمم

• التيار المتوقع في ظل حالة تثبيت محددة

• الحماية الحرارية أو الإلكترونيات المدرجة في التجميع

نقاط المطابقة الميكانيكية وتدفق الهواء

• شفة المحرك، تحديد القطر ونمط فتحة التركيب

• طول العمود والقطر وطريقة ربط العجلة

• قطر العجلة وعرضها وهندسة الشفرة والإزاحة

• عمق السكن، وموضع الختم، وميزات الصرف أو التهوية

• الخلوص بين العجلة والحالة المثبتة

يمكن للمستوردين والموزعين استخدام قطع Elecdura نظرة عامة على مصادر البيع بالجملة لتحديد الطريق التجاري. قبل طلب أكبر، تحقق من مشاركة موصل العينة والتدوير الحر والمحاذاة والتحكم والسلوك الحالي؛ يجب أن تمنع العبوة تلف العمود والشفة والعجلات.

استخدم برنامج على الطريق السريع لتطبيقات الركاب والتطبيقات التجارية و نطاق خارج الطريق السريع عندما يغير الغبار والاهتزاز ودورات العمل الطويلة احتياجات التحقق من الصحة. لا تزال بيانات الإعداد الدقيقة تتحكم في القرار.

التعليمات

هل يمكنني الحكم على محرك منفاخ من التيار وحده؟

رقم، قم بتسجيل جهد البطارية، وجهد المحرك الذي تم تسليمه، والتيار، والأمر، والسرعة، وتدفق الهواء، والحالة الميكانيكية معًا. لا يمكن للتيار بدون سياق التشغيل فصل المحرك المهترئ بشكل موثوق عن مقاومة الدائرة أو حمل العجلة غير الطبيعي.

ماذا لو لم تتوفر المواصفات الحالية؟

استخدم تطبيقًا متطابقًا معروفًا وجيدًا عندما يكون ذلك ممكنًا وركز على الاتساق الداخلي: الجهد الكهربي المناسب، والتيار المتكرر عند كل أمر، والتسارع الطبيعي، والتشغيل المستقر، وتدفق الهواء المتوقع، وغياب الحرارة الزائدة أو الاتصال الميكانيكي. لا تخترع حدًا من محرك غير ذي صلة.

لماذا يعمل المنفاخ عند توصيله مباشرة بالبطارية؟

قد يتجاوز الاتصال المباشر مرحلًا مقاومًا أو موصلًا أو منظمًا أو أرضيًا. كما أنه قد لا يعيد إنتاج الحمل الميكانيكي وتدفق الهواء المثبت. تؤكد النتيجة أن المحرك يمكن أن يدور في ظل ظروف الاختبار هذه، وليس أن كل جزء من النظام الأصلي سليم.

هل يجب استبدال الموصل المنصهر بالمحرك؟

استبدل أو أصلح كل مكون تالف مؤكد، ولكن حدد أولاً ما إذا كانت المقاومة الطرفية أو الحمل المفرط للمحرك هو الذي أدى إلى بدء التسخين. قد يؤدي تركيب محرك جديد على موصل مقاوم — أو موصل جديد على محرك سحب — إلى تكرار الفشل.

القرار النهائي للتشخيص والمصادر

يربط القرار الموثوق به بين إعادة إنتاج الشكوى، وبنية التحكم، وجهد المحرك، وتيار التشغيل والتشغيل، وفقدان الدائرة، وحركة العجلة، وتدفق الهواء. يمنع هذا الدليل الخلط بين أخطاء الإمداد بالتيار المنخفض وتآكل الفرشاة والحمل الميكانيكي العالي من التعامل معه على أنه فشل في الأسلاك. يتم تنظيم الإجراءات ذات الصلة في Elecdura أجزاء' الأدلة التقنية.

لمطابقة الاستبدال، أرسل المرجع OE والتطبيق وصور الموصل وأبعاد المحرك والعجلات ونوع التحكم والأدلة المقاسة وكمية الجملة من خلال صفحة الاستعلام عن المصادر الفنية . لاحظ أيضًا ما إذا كان يؤدي إدخال الضغط A/C أو أمر HVAC آخر إلى تغيير الشكوى. يساعد السجل في تحديد ما إذا كان الطلب يتطلب محركًا أو ضفيرة أو منظمًا أو تجميعًا كاملاً.
