علامات فشل مبرد الزيت الهيدروليكي للحفارة تتجاوز ارتفاع درجة الحرارة

لا يظهر دائمًا فشل مبرد الزيت الهيدروليكي للحفارة أولاً كإنذار واضح لارتفاع درجة الحرارة. قبل أن يرى المشغل تحذيرًا بشأن درجة الحرارة، قد تظهر الماكينة استجابة هيدروليكية أبطأ، أو أداء ملحق أضعف، أو ضوضاء في المضخة، أو زيت هيدروليكي رغوي أو داكن، أو تسرب متكرر للخرطوم، أو رذاذ زيت حول طبقات المبرد، أو زعانف مليئة بالحطام، أو مشاكل في تدفق هواء المروحة، أو أعراض انخفاض الضغط في دائرة العودة. هذه العلامات مهمة لأن مبرد الزيت الهيدروليكي يعد جزءًا من بيئة التحكم في الحرارة والتحكم في التدفق بالماكينة. إذا كانت مقيدة، أو بها تسريب، أو سيئة التركيب، أو مسدودة بسبب حطام الموقع، فقد تفقد الحفارة الأداء قبل فترة طويلة من ظهور العطل بشكل كبير.

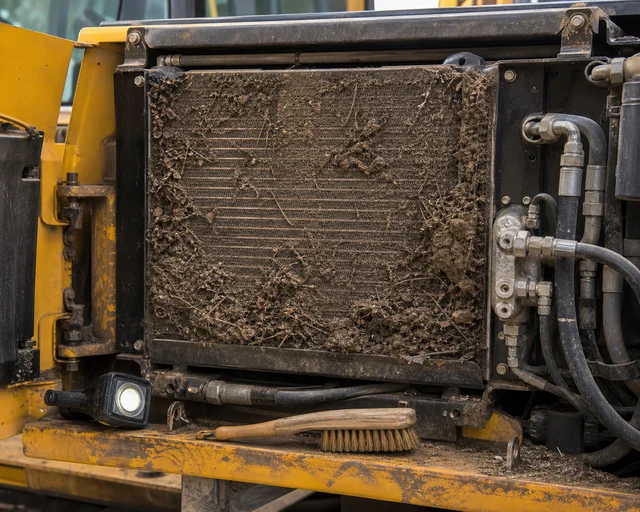

يعد الانسداد الخارجي واحدًا من أولى عمليات الفحص الميداني عندما يظهر الحفار ارتفاعًا في درجة حرارة الزيت الهيدروليكي أو استجابة بطيئة.

بالنسبة لموزعي المعدات، وشبكات الإصلاح، ومشتري الأساطيل، والمستوردين، فإن السؤال الرئيسي ليس ببساطة ما إذا كانت الآلة ترتفع درجة حرارتها. يتعلق الأمر بما إذا كان المبرد الهيدروليكي يسمح بدرجة حرارة ثابتة للزيت، وتدفق إرجاع مقبول، وحالة زيت نظيفة، وتوجيه خرطوم موثوق به في ظل الخدمة الحقيقية في موقع العمل. تشرح هذه المقالة علامات الفشل بخلاف ارتفاع درجة الحرارة، وكيفية فصل أخطاء المبرد عن مشكلات المضخة أو الفلتر، وما هي الأدلة التي يجب على المشترين جمعها قبل طلب الاستبدال.

قائمة التحقق من تسجيل الفشل السريع

يجب قراءة هذه العلامات معًا. قد يشير أحد الأعراض إلى المبرد، ولكنه قد يتضمن أيضًا توجيه الفلتر الهيدروليكي أو المضخة أو الخزان أو المروحة أو الخرطوم. يربط أقوى قرار إصلاح بين الأعراض ودرجة الحرارة المقاسة وحالة الزيت والصور وتاريخ النظام.

الاستجابة الهيدروليكية البطيئة وفقدان الطاقة

يمكن أن تظهر حركة ذراع الرافعة أو الذراع أو الجرافة أو التأرجح أو السير أو المرفقات البطيئة عندما يكون الزيت الهيدروليكي ساخنًا للغاية أو عندما يكون تدفق العودة مقيدًا. يصبح الزيت الساخن أرق وقد يقلل من قدرة النظام على الحفاظ على التحكم المتوقع. يمكن أن يؤدي وجود مسار خرطوم مقيد أو رديء إلى زيادة الضغط الخلفي، مما يؤدي إلى عملية بطيئة وحمل إضافي للمضخة. قد يصف المشغل الآلة بأنها ضعيفة بعد العمل لفترة، حتى لو بدأت التشغيل بشكل طبيعي في الصباح.

يجب التحقق من هذا العرض في ظل نفس حالة العمل التي أدت إلى ظهور الشكوى. قد لا يكشف اختبار الخمول القصير في الفناء عن المشكلة. تنتج دورة الكسارة أو الكلاّب أو الجزازة أو البريمة أو الحفر الثقيل حرارة أكثر من اختبار الحركة البسيط غير المحمل. تسجيل درجة حرارة الزيت قبل العمل وأثناء الشكوى وبعد استراحة الآلة. إذا عاد الأداء مع تبريد الزيت، فيجب التحقق من التحكم في الحرارة وتقييد التدفق.

بالنسبة للمصادر، لا ينبغي للمشتري أن يطلب مبردًا فقط لأن المشغل يقول أن الآلة ضعيفة. يجب أن يتضمن الاستفسار طراز الماكينة، وبيانات المضخة إذا كانت متوفرة، ونوع المرفق، وساعات التشغيل، واتجاه درجة حرارة الزيت، وحالة الفلتر، وصور للمبرد وتوجيه الخرطوم. يساعد هذا في فصل اختيار المبرد عن تآكل المضخة أو مشكلات الصمام.

الانسداد الخارجي الناتج عن الغبار والطين وحطام موقع العمل

غالبًا ما تعمل الحفارات في بيئات تهاجم المبرد من الخارج. الغبار والطين والأوراق ومسحوق الخرسانة وغبار الحبوب ودقائق المحاجر والأوساخ الزيتية يمكن أن تسد وجه الزعنفة. قد يفقد المبرد الذي تم تحديد حجمه بشكل صحيح عند تنظيفه جزءًا كبيرًا من رفضه للحرارة عندما يتم تعبئة الوجه الأساسي. قد ترتفع درجة حرارة الجهاز ببطء، أو تستجيب بشكل سيئ بعد دورات العمل الطويلة، أو تتطلب توقفًا متكررًا للتبريد.

افحص جانبي المبرد عندما يكون ذلك ممكنًا. يمكن أن يختبئ الحطام بين طبقات المكدس أو خلف الشاشات أو بالقرب من جانب المروحة. تعمل الزعانف المنحنية على تقليل تدفق الهواء حتى بعد إزالة الأوساخ المرئية. قد يسمح الكفن المفقود أو التالف للهواء بتجاوز القلب. إذا أدى التنظيف إلى تحسين الأداء بشكل مؤقت، فإن انسداد تدفق الهواء كان على الأقل جزءًا من المشكلة.

بالنسبة للأساطيل، يعتبر الوصول للتنظيف مسألة شراء. قد يكون أداء المبرد الذي يصعب تنظيفه جيدًا عند التثبيت وسيئًا بعد عدة أسابيع في الموقع. يجب على المشترين مراجعة كثافة الزعانف، وتصميم الشاشة، والوصول إلى المروحة، وما إذا كان يمكن غسل المبرد دون إتلاف محرك المروحة، أو الأقواس، أو الموصلات الكهربائية.

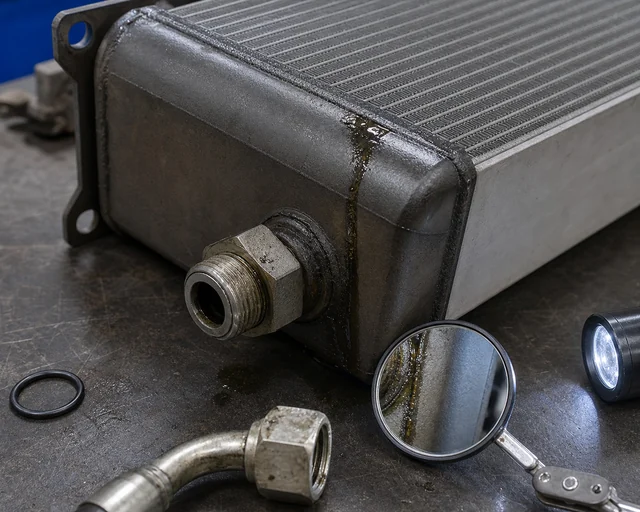

يجب توثيق آثار الزيت حول وصلة الخزان أو منطقة الأنبوب أو المنفذ قبل تحديد ما إذا كان التنظيف أو الاستبدال مبررًا.

التسريبات في الخزانات، والطبقات، والأنابيب، والموانئ

قد تظهر تسربات مبرد الزيت الهيدروليكي على شكل رذاذ زيت، أو طبقات مبللة، أو بقع على الزعانف، أو قطرات أسفل الماكينة، أو أوساخ ملتصقة بالمناطق الزيتية. تشمل نقاط التسرب الشائعة وصلات الأنبوب إلى الرأس، وطبقات الخزان، والزوايا الملحومة، وأعناق المنافذ، والتركيبات الملولبة، ووجوه الحافة، والمناطق القريبة من أقواس التثبيت. يمكن لنبضات الاهتزاز والضغط أن تحول صدعًا صغيرًا إلى فشل متكرر إذا لم يتم تصحيح سبب التثبيت.

غالبًا ما يتم تشخيص تسربات المنافذ بشكل خاطئ على أنها عيوب في الجسم. يمكن أن يؤدي التركيب الخاطئ، أو وجه الختم المخدوش، أو تطابق الخيط السيئ، أو الحلقة الدائرية التالفة، أو ثني الخرطوم الضيق إلى تسرب المنفذ حتى عندما يكون قلب المبرد سليمًا. قبل طلب بديل، قم بتصوير نقطة التسرب بدقة ولاحظ ما إذا كان الزيت يظهر عند التماس أو الأنبوب أو المنفذ أو التركيب أو الخرطوم.

لمراجعة الضمان، يجب أن تتضمن أدلة التسرب صورًا للمنطقة التي تم تنظيفها قبل الاختبار، وصورًا بعد ظهور الزيت، وصورًا لموضع التثبيت، ولقطات مقربة لأقواس التثبيت وتوجيه الخرطوم. يحكي التسرب عند قوس مفروك قصة مختلفة عن التسرب في خط التماس التصنيعي.

حالة الزيت: رغوة، ماء، سواد، وأكسدة

يمكن أن تكشف حالة الزيت الهيدروليكي عن وجود مشكلة في المبرد أو النظام قبل حدوث عطل كبير. قد يشير الزيت الرغوي إلى تسرب الهواء من تسرب الشفط، أو انخفاض مستوى الزيت، أو اضطراب خط العودة، أو سوء حالة الخزان. عادةً ما يشير الزيت اللبني إلى تلوث المياه من التخزين، أو تنفس الخزان، أو ممارسات الغسيل، أو مشكلة في الخدمة. يشير الزيت الداكن أو الرائحة المحروقة إلى الإجهاد الحراري، أو الأكسدة، أو فترة الخدمة الطويلة، أو التشغيل المتكرر فوق نطاق درجة الحرارة المطلوبة.

لا يتسبب مبرد الزيت الهيدروليكي في كل مشكلة تتعلق بحالة الزيت، ولكنه يمكن أن يساهم عندما يكون رفض الحرارة ضعيفًا أو عندما يؤدي التقييد الداخلي إلى إبقاء الزيت ساخنًا. إذا أظهر تحليل الزيت وجود أكسدة، أو ارتفاع عدد الجسيمات، أو تلوث المياه، فلا ينبغي للمشتري أن يتعامل مع المبرد كجزء معزول. يجب أيضًا فحص الخزان والمتنفس والمرشحات والخراطيم والمضخة وإجراءات الخدمة.

بالنسبة لقرارات الاستبدال، تؤثر حالة الزيت على ما إذا كان المبرد الجديد يحتاج إلى دعم تنظيف النظام. قد يؤدي تركيب مبرد نظيف في دائرة ملوثة إلى تقصير عمره الافتراضي. يمكن أن تستقر الجزيئات المعدنية أو الحمأة في الممرات الباردة وتزيد من انخفاض الضغط. يجب أن يوضح ملف الإصلاح ما إذا كان قد تم استبدال المرشحات وتغيير الزيت وتنظيف الدائرة قبل تركيب المبرد الجديد.

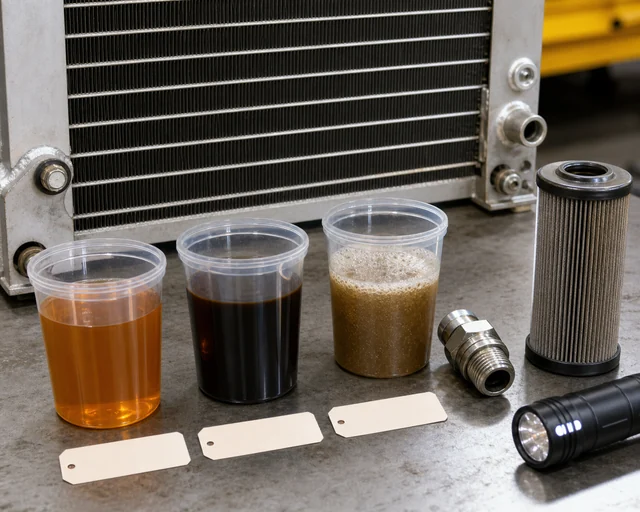

تساعد أدلة لون الزيت والرغوة والتلوث على فصل فشل المبرد عن مشاكل النظام الهيدروليكي الأوسع.

أدلة عينة الزيت التي تدعم تشخيص المبرد

يساعد أخذ عينات الزيت على فصل مشكلة التحكم في الحرارة عن مشكلة التلوث. قد تشير العينة التي تحتوي على عدد كبير من الجسيمات إلى تآكل المضخة أو المحرك أو الأسطوانة أو الصمام الذي يمكن أن يؤدي أيضًا إلى انسداد المبرد. يشير محتوى الماء إلى مشاكل التخزين أو التنفس أو الغسيل أو إدخال الخدمة. تشير الأكسدة والورنيش إلى أن الزيت ظل ساخنًا جدًا لفترة طويلة جدًا. لا تثبت أي من هذه النتائج أن المبرد هو الجزء الوحيد المعطل، ولكنها توضح ما إذا كان المبرد البديل سيدخل إلى دائرة نظيفة أو ملوثة.

بالنسبة لمراجعة ضمان B2B، تكون نتائج عينة الزيت مفيدة لأنها تشرح سبب فشل المبرد الجديد مبكرًا. إذا بقيت جزيئات معدنية قديمة في النظام، فقد يصبح الاستبدال مقيدًا. إذا بقي الماء ملوثًا، فقد يستمر التآكل وسوء التشحيم. إذا كان الزيت مؤكسدًا بشكل سيئ، فقد يظل نقل الحرارة وعمر المكونات سيئًا بعد الاستبدال. يجب أن يتوافق الإصلاح الجيد مع قرار التبريد مع خدمة الزيت والفلتر.

مستويات الخطورة للقرارات الميدانية

لا تتطلب كل الأعراض استبدالًا فوريًا للمبرد. قد تتطلب طبقة خفيفة من الغبار على وجه الزعنفة التنظيف والمراقبة. إن التماس الرطب أو تسرب الخرطوم المتكرر أو ارتفاع درجة حرارة الزيت في ظل الخدمة العادية يستحق فحصًا أعمق. تعتبر مشكلة انخفاض الضغط المؤكدة، أو التشقق المرئي، أو التلوث الشديد، أو ارتفاع درجة الحرارة المتكرر بعد التنظيف حالة استبدال أقوى.

يمكن لفرق الأسطول استخدام ثلاثة مستويات عملية. المستوى الأول هو الصيانة: تنظيف القلب، وفحص تدفق هواء المروحة، والتأكد من مستوى الزيت، وإعادة الاختبار. المستوى الثاني هو التشخيص: جمع درجة حرارة الزيت، وأدلة الضغط أو الضغط الخلفي، والصور، وعينة الزيت، وتفاصيل توجيه الخرطوم. المستوى الثالث جاهز للاستبدال: تسرب موثق، قلب مسدود أو تالف، منطقة تثبيت فاشلة، تخطيط منفذ خاطئ، أو تلوث لا يمكن السيطرة عليه. يساعد هذا الهيكل المشترين على تجنب الإفراط في الاستبدال ونقص الإصلاح.

التقييد الداخلي وانخفاض الضغط

يمكن أن يتعطل مبرد الزيت الهيدروليكي وظيفيًا دون حدوث تسرب. يمكن أن تؤدي الحمأة الداخلية أو الحطام المعدني أو الممرات المنهارة أو الاستبدال غير المناسب إلى زيادة انخفاض الضغط. قد تظهر الآلة تشغيلًا بطيئًا، أو ضغطًا خلفيًا مرتفعًا لخط الإرجاع، أو زيتًا ساخنًا، أو مخاوف بشأن تجاوز الفلتر، أو إجهاد الخرطوم. قد يبدو المبرد طبيعيًا من الخارج، ولهذا السبب يمكن تفويت الأعراض.

ينبغي تقييم انخفاض الضغط في الدائرة الصحيحة. قد يكون لتدفق الإرجاع الرئيسي، وتدفق استنزاف العلبة، وتدفق إرجاع المرفق المساعد حدود ضغط مختلفة. لا ينبغي استبدال المبرد المصمم لدائرة واحدة بآخر دون التحقق من معدل التدفق وحجم المنفذ وتحمل الضغط. إذا كان المبرد البديل يحتوي على منافذ أصغر أو ممرات أكثر كثافة من المبرد الأصلي، فقد يؤدي ذلك إلى إنشاء قيود حتى لو كان به مساحة وجه كبيرة.

للمشترين مقارنة المواصفات، إليكدورا تعتبر فئة مبرد الزيت الهيدروليكي هي المرجع الأساسي، بينما يمكن أن يساعد مبرد الزيت في توضيح المصطلحات الأوسع لتبريد الزيت. يجب على المشتري أن يذكر الدائرة الهيدروليكية بوضوح لأن زيت المحرك وزيت ناقل الحركة وتطبيقات الزيت الهيدروليكي غير قابلة للتبديل.

تجاوز صمام وقضايا حماية النظام

تستخدم بعض دوائر التبريد الهيدروليكي صمامًا جانبيًا أو مسارًا لتخفيف الضغط لحماية المبرد عندما يكون الزيت باردًا أو سميكًا أو مقيدًا. إذا ظل الممر مفتوحًا، فقد يؤدي وجود كمية كبيرة من الزيت إلى تجنب المبرد وقد ترتفع درجة الحرارة أثناء العمل. إذا ظل مغلقًا أو قام البديل بتغيير القيود، فقد تؤدي ارتفاعات الضغط إلى الضغط على الخراطيم والتجهيزات والمبرد نفسه. يعتمد ترتيب الالتفافية الدقيق على تصميم الماكينة والدائرة، لذلك يجب تأكيده من النظام الأصلي.

يمكن أن تبدو مشكلة التجاوز وكأنها مشكلة في سعة المبرد. ترتفع درجة حرارة الماكينة، لذلك يطلب المشتري مبردًا أكبر، لكن الفشل الحقيقي هو عدم مرور التدفق عبر المبرد في الوقت المناسب. قبل الموافقة على الاستبدال، تحقق مما إذا كان المبرد الأصلي أو مجموعة المحول أو مبيت الفلتر أو الدائرة الهيدروليكية تتضمن ميزة الالتفافية. إذا حدث ذلك، فيجب أن يحتفظ البديل بنفس المسار الوظيفي.

بالنسبة للمعدات الثقيلة، يعد التشغيل البارد أمرًا مهمًا. يمكن للزيت السميك أن يرفع فرق الضغط عبر المبرد حتى يسخن الزيت. يمكن أن يؤدي المبرد المقيد للغاية أو الممر الجانبي الذي لا يفتح بشكل صحيح إلى خلق ضغط مرتفع في وقت مبكر من يوم العمل. وهذا مهم بشكل خاص في المناخات الباردة أو الآلات التي تبدأ العمل مباشرة بعد بدء التشغيل.

المروحة والكفن واتجاه تدفق الهواء

تعتمد العديد من المبردات الهيدروليكية للحفارات على المروحة والغطاء لتحريك الهواء عبر القلب. سيكون أداء المبرد الصحيح ضعيفًا إذا كان اتجاه المروحة خاطئًا، أو كان الغطاء مفقودًا، أو كان جهد المحرك غير صحيح، أو كان الحطام يسد مسار السحب. تستخدم بعض الآلات مراوح قابلة للعكس أو دورات تنظيف. ويعتمد البعض الآخر على التنظيف اليدوي المنتظم. يجب على المشتري فهم تصميم تدفق الهواء قبل الحكم على المبرد.

قد تظهر مشكلات المروحة على شكل ارتفاع درجة حرارة الجهاز عند انخفاض سرعة الماكينة، أو ارتفاع درجة الحرارة المحيطة، أو مواقع العمل المتربة. قد يبرد مبرد الزيت بشكل كافٍ أثناء تحرك الماكينة أو تحميلها بشكل خفيف ولكنه يفشل أثناء العمل الهيدروليكي المستمر. افحص شفرات المروحة، وأسلاك المحرك، وحالة الكفن، ودوران المروحة، وشاشة الحطام، واتجاه تدفق الهواء.

بالنسبة للمصادر الخاصة بالحفارات، يعد مبرد زيت الحفار مرجعًا أكثر دقة من فئة المبردات العامة لأن تخطيط الماكينة، وموقع المروحة، وتلوث موقع العمل يؤثر بشدة على الاختيار. إذا كان الجهاز تطبيقًا محددًا لشركة Hyundai، يمكن أن يدعم استبدال مبرد زيت Hyundai Excavator فحوصات الاستبدال التي تركز على الطراز.

الصور والقياسات التي يجب على المشترين جمعها

تتضمن حزمة الاستفسار المفيدة صورًا للأجزاء القديمة من الأمام والخلف وكلا الجانبين والمنافذ والأقواس وحامل المروحة ومنطقة الكفن وموضع التثبيت. قم بقياس الارتفاع الأساسي والعرض والسمك والحجم الإجمالي وقطر المنفذ وخيط المنفذ أو تفاصيل الحافة وتباعد الأقواس وقطر المروحة إذا كانت مدمجة وإزاحة المنفذ. أضف طراز الماكينة، والنطاق التسلسلي إذا كان متاحًا، وبيانات التدفق الهيدروليكي إذا كانت معروفة، ونوع المرفق، وبيئة العمل، وأعراض الفشل.

يجب أن تظهر الصور أيضًا أدلة الفشل. إذا كانت الشكوى تسرب، قم بتصوير المنطقة المنظفة والتسرب بعد العملية. إذا كانت الشكوى هي الانسداد، أظهر جانبي وجه الزعنفة. إذا كانت الشكوى بطيئة الاستجابة، قم بتضمين درجة حرارة الزيت وحالة الفلتر وأي بيانات ضغط أو ضغط خلفي متاحة. تعمل الأدلة على تحسين مراجعة المورد للملاءمة وتقليل النزاعات المتعلقة بالمطالبات.

قائمة التحقق من ضمان الموزع

• هل تم مسح الدائرة الهيدروليكية أو تنظيفها عند اكتشاف التلوث؟

• هل تم استبدال المرشحات قبل تركيب المبرد الجديد؟

• هل تم تركيب المبرد مع الاتجاه الصحيح للمنفذ ونصف قطر انحناء الخرطوم؟

• هل كانت التركيبات مطابقة بشكل صحيح للخيط والشفة والحلقة الدائرية ووجه الختم؟

• هل تم تركيب المبرد دون التواء الأقواس أو فرض محاذاة الخرطوم؟

• هل تم تأكيد جهد المروحة واتجاهها وموضع الغطاء ومسار تدفق الهواء؟

• هل تم اختبار الجهاز ضمن نفس دورة العمل التي أدت إلى ظهور الشكوى؟

• هل تم التقاط الصور قبل التثبيت وبعد التثبيت وبعد ظهور الشكوى؟

تحمي قائمة المراجعة هذه الموزع والعميل. يمكن أن يتعطل المبرد الجديد مبكرًا إذا بقيت جزيئات معدنية قديمة في الدائرة، أو إذا كان الخرطوم يسحب المنفذ، أو إذا تم توصيل المروحة بشكل غير صحيح، أو إذا كان حطام موقع العمل يسد القلب مرة أخرى. يجب أن تحدد مراجعة الضمان ما إذا كانت المشكلة تكمن في جودة المنتج، أو إجهاد التثبيت، أو التلوث، أو بيئة التشغيل.

يجب أن يتضمن سجل الاستلام والتركيب أيضًا حالة تعبئة المبرد، والأغطية الواقية، واستقامة الدعامة، ونظافة المنفذ، وما إذا كانت المروحة أو الكفن قد تم نقلهما من التجميع القديم. هذه التفاصيل أساسية، لكنها تمنع العديد من حجج ما بعد البيع. لا ينبغي الحكم على الجزء الذي تعرض للتلف أثناء النقل، أو تم تركيبه بقوس ملتوي، أو تم تركيبه بخرطوم قديم ملوث بنفس الطريقة التي يتم بها الحكم على الجزء البديل الذي تم تركيبه بشكل صحيح.

جدول قرار الاستبدال

التوصية النهائية

تتجاوز علامات فشل مبرد الزيت الهيدروليكي للحفارة ارتفاع درجة الحرارة. الاستجابة الهيدروليكية البطيئة، وضجيج المضخة، والزيت الداكن أو الرغوي، وضباب الزيت عند اللحامات، وتسربات الخراطيم المتكررة، وانخفاض الضغط، والزعانف المسدودة، ومشاكل تدفق هواء المروحة، كلها يمكن أن تشير إلى مشكلة في المبرد أو دائرة التبريد. يؤكد أفضل قرار للإصلاح على الأعراض وحالة الزيت ومسار تدفق الهواء وسلوك الضغط ودليل التثبيت قبل الاستبدال.

يمكن لشركة Elecdura دعم مصادر مبرد زيت الحفارات للمستوردين وموزعي المعدات وشبكات الإصلاح ومشتري الأساطيل. أرسل رقم الجزء القديم، وطراز الماكينة، والصور، والقياسات، وتفاصيل المنفذ، وأدلة الفشل، وبيئة العمل، وواجب المرفقات، والكمية المستهدفة حتى يمكن فحص الاستبدال وفقًا للنظام الهيدروليكي الفعلي وظروف موقع العمل.
