Rychlá odpověď

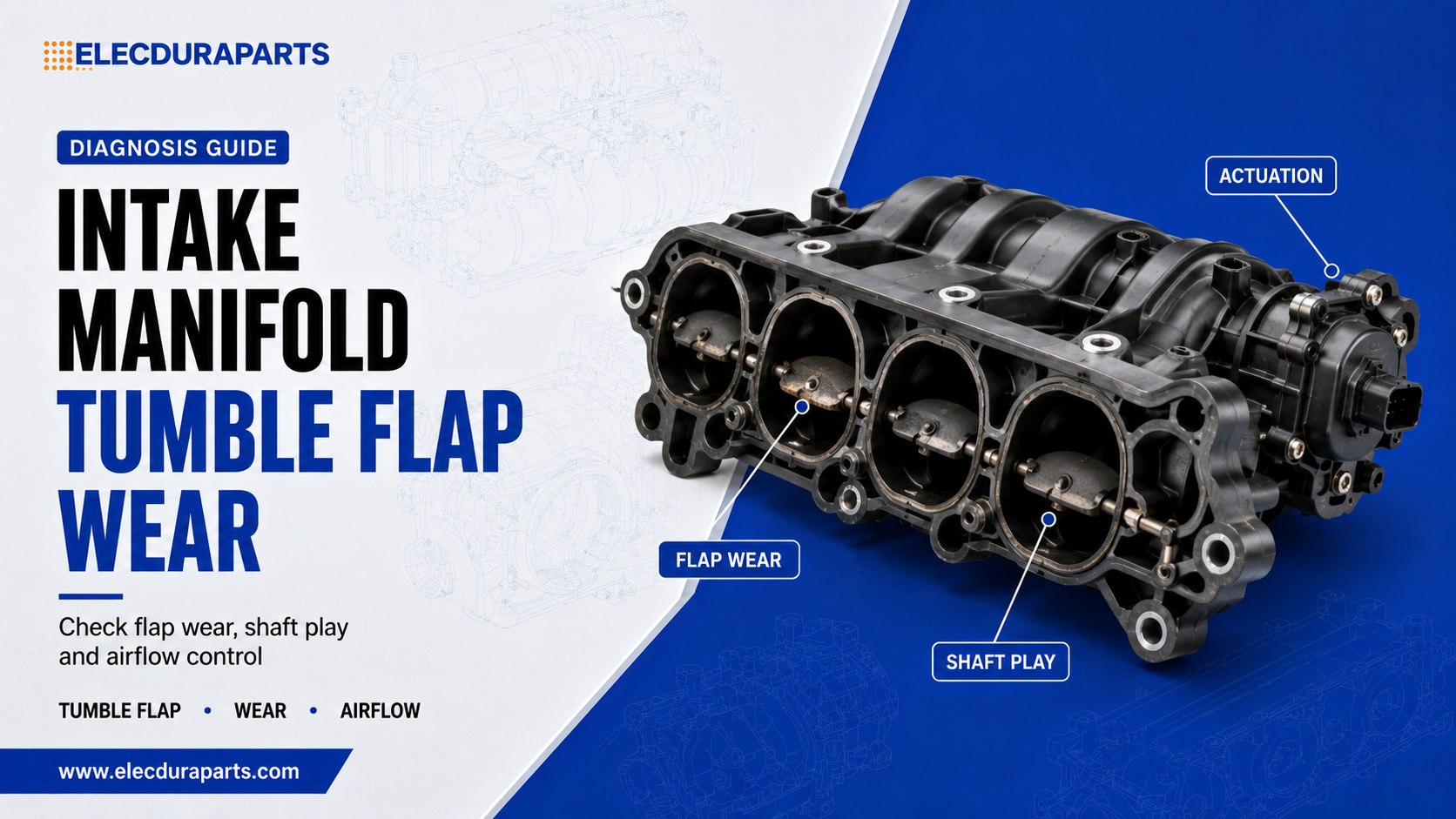

Opotřebení klapky bubnu sacího potrubí je potvrzeno měřením ztraceného pohybu mezi akčním členem, vnějším spojením, hřídelí a klapkou a poté kontrolou, zda mechanické dorazy stále umísťují klapky do jejich zamýšlených koncových bodů. Data příkazu versus zpětná vazba mohou vypadat normálně, když senzor následuje akční člen, ale opotřebené propojení brání klapkám v následování. Zkontrolujte kulové klouby, otvory pro páky, pouzdra hřídele a dorazové plochy; měřit volnou hru kontrolovanou silou; a porovnejte fyzický pohyb klapky s příkazem ovladače. Části Elecdura běžec klapka lepení vodicí kryty vazba. Tento postup se zaměřuje na opotřebení a ztrátu pohybu.
Proč se Wear může skrývat za věrohodnou zpětnou vazbou
Mnoho systémů hlásí polohu pohonu nebo hřídele, nikoli úhel každé jednotlivé klapky. Snímač může dosáhnout svého naučeného koncového bodu, zatímco opotřebovaný kulový kloub zpožďuje pohyb, páka prokluzuje nebo jedna část hřídele zůstává blízko dorazu. Řídicí modul vidí přijatelnou hodnotu, i když se geometrie proudění vzduchu liší od příkazu.
Ztráta pohybu se hromadí prostřednictvím spojky
Vůle u jednoho spoje může být malá, ale několik spojů a pouzder se může sčítat. Obzvláště zjevné je obrácení směru: akční člen se pohybuje v pásmu necitlivosti, než hřídel zareaguje. Změřte ten mrtvý pás spíše než posuzovat spojení ručně.
Mechanické zarážky definují skutečný koncový bod
Opotřebený doraz může umožnit přejetí nebo nechat klapku pod zamýšleným úhlem. Opakovaný náraz může deformovat plast nebo uvolnit páku. Kompletní Musí se hodnotit sestava sacího potrubí , nejen pohon.
Identifikujte architekturu klapky
Zjistěte, zda rozdělovač používá jeden hřídel, propojené řady, jednotlivé běžce, vakuové ovládání, elektrický pohon nebo externí snímač polohy. Najděte mechanické dorazy, vratné pružiny, pákové klouby a zpětnovazební nástavec. Než cokoliv odpojíte, získejte ověřené schéma.
Oddělený buben od ovládání délky běhounu
Bubnové nebo vířivé klapky tvarují pohyb náboje, často za nižších provozních podmínek. Ventily o délce běžce přesměrovávají vzduch různými cestami. Terminologie se liší, takže raději identifikujte fyzický mechanismus a řídicí strategii, než abyste předpokládali diagnostickou cestu ze štítku skenovacího nástroje.
Všimněte si umístění senzoru
Pokud je snímač umístěn uvnitř aktuátoru, nemusí vidět vnější vůli. Pokud se namontuje na hřídel, může vidět jeden blok, ale ne odpojený druhý blok. To určuje, do jaké míry důvěřovat datům zpětné vazby.
Zaznamenejte příkazy a zpětnou vazbu, než se dotknete spojky
Skenování kódů, zmrazených dat, naučených hodnot a příkazů oproti skutečné poloze. Proveďte schválený test akčního členu se stavem motoru specifikovaným výrobcem. Grafický příkaz, zpětná vazba, otáčky motoru a tlak v potrubí, kde je to relevantní.
Hledejte zpoždění a hysterezi
Při příkazu k otevření zaznamenejte, kdy se zpětná vazba začne pohybovat a kdy se usadí. Opakujte ve směru zavírání. Jiná dráha nebo zpoždění podle směru mohou indikovat vůli, zatížení pružiny nebo tření. Zpětná vazba, která dokonale následuje, nevylučuje opotřebení za snímaným bodem.
Reset adaptace může vymazat užitečné důkazy nebo přivést poškozené táhlo proti jeho dorazům. Před novým učením zkontrolujte a změřte. Adaptace nemůže obnovit chybějící materiál na páce, pouzdru nebo dorazu.
Zkontrolujte opotřebení vnějšího táhla
S vypnutým napájením a podle servisních pokynů zkontrolujte kulové objímky, spony, otvory páky, čepy a pružiny. Hledejte vyleštěné oválné otvory, třecí prach, praskliny, posunuté držáky a svědecké stopy mimo normální oblast zastavení. Před přesunem vyfotografujte každý kloub.
Zkontrolujte upevnění kulové objímky
Zásuvka může zůstat připojená, ale dostatečně se zvednout nebo rozkývat, aby se vytvořil mrtvý pohyb. Aplikujte definovanou světelnou sílu a změřte pohyb. Nepáčte, dokud se spona nezdeformuje. Odpojené táhlo může být také důsledkem přejetí ovladače nebo zablokování klapky, proto najděte příčinu uvolnění.
Zkontrolujte zabezpečení mezi pákou a hřídelí
Označte páku a hřídel a poté dejte příkaz k pohybu. Relativní pohyb dokazuje klouzání. Lisované plošky, drážky, šrouby nebo svařované spoje vyžadují různé kontroly. Nelepte opotřebený spoj jako diagnostickou opravu.
Změřte ztracený pohyb
Připevněte ukazatel nebo bezdotykový cíl posunutí k páce ovladače a další k hnanému hřídeli. Aplikujte malý kontrolovaný pohyb v obou směrech bez použití dorazů. Zaznamenejte pohyb pohonu před odezvou hřídele. Převeďte lineární pohyb na úhel pouze tehdy, když je znám poloměr páky.
Používejte konzistentní sílu
Volná vůle závisí na použité síle a předpětí pružiny. Technik, který silně zatáhne, může ohnout potrubí a přehnat vůli. Použijte pružinovou stupnici, malý momentový přípravek nebo definovaný příkaz ovladače. Zaznamenejte metodu, aby bylo možné porovnat náhradu.
Změřte každý bod přenosu
Rozdělte celkový ztracený pohyb mezi výstup pohonu, první kloub, příčné spojení, pouzdra hřídele a připevnění klapky. To identifikuje, zda opravitelná spona může problém vyřešit, nebo je nutné vyměnit integrované potrubí.
Chraňte klapku a hřídel
Nikdy nepoužívejte klapku jako páku ani netlačte hřídel za její doraz. Rozbité kusy se mohou dostat do motoru. Pokud přístup vyžaduje odstranění potrubí, dodržujte postupy kontroly kontaminace.
Zkontrolujte mechanické dorazy
Dostatečně očistěte, abyste viděli doraz bez odstranění materiálu. Porovnejte kontaktní plochy, zda nevykazují odlupování, rýhy, houby, praskliny nebo chybějící podložky. Označte přikázané koncové body a ověřte, že hnaná hřídel dosáhne správného dorazu, aniž by akční člen pokračoval v zatěžování táhla.
Usazeniny, zdeformovaná páka nebo posunuté těsnění mohou zastavit pohyb před navrženým zastavením. To je omezení, ne zastavení opotřebení. Porovnejte podezřelý mechanismus se schváleným dílem a díly Elecdura aftermarket produktový program po identifikaci fyzické hranice.
Zkontrolujte oba směry
Otevírací a zavírací zarážky se mohou opotřebovávat různě. Síla vratné pružiny může zatlouct jeden konec silněji. Zaznamenejte úhel koncového bodu nebo polohu páky v obou směrech a porovnejte dvě řady, kde je návrh symetrický.
Oddělte opotřebení od ulpívání
Pohybujte hřídelí ve schváleném rozsahu s odpojeným pohonem pouze tehdy, když to postup umožňuje. Lepení vyvolává zvýšené nebo nepravidelné úsilí; opotřebení vytváří vůli a zpožděnou odezvu. Oba mohou koexistovat, protože vázací klapka zvyšuje zatížení spoje a urychluje poškození zásuvky nebo zarážky.
Změřte odtržení a běžecké úsilí
Použijte malý utahovací nebo silový přípravek se známým poloměrem páky. Zaznamenejte sílu potřebnou k zahájení pohybu a pokračování. Porovnejte směry a teplotní stavy. Nepoužívejte univerzální práh; použijte údaje výrobce nebo odpovídající rozdělovač, o kterém víte, že je dobrý.
Zkontrolujte usazeniny bez škrábání mechanismu
Prohlédněte si schválené otvory nebo použijte boroskop. Čištění může přesunout abrazivní nečistoty směrem k motoru nebo poškodit povlaky. Pokud rozdělovač není určen pro servisní čištění, vyměňte potvrzenou kontaminovanou nebo opotřebovanou sestavu.
Spojte fyzické cestování se zpětnou vazbou
Grafický příkaz a zpětná vazba při záznamu videa nebo snímače posunutí na hnaném hřídeli. Přidejte značky při změně směru a zastavte kontakt. Pokud se zpětná vazba pohybuje okamžitě, ale hřídel čeká, snímač je před opotřebeným kloubem. Pokud oba čekají a pak skočí, ozubení akčního členu, tření nebo chování snímače vyžaduje pozornost.
Zkontrolujte smlouvu mezi bankou a bankou
Na propojených rozdělovačích porovnejte polohu páky a úhel klapky na každé řadě. Křížová vazba se může ohnout nebo se může opotřebovat jedna objímka, což umožňuje asymetrické proudění vzduchu, zatímco jeden snímač zpětné vazby zůstává věrohodný.
Neodvozujte proudění vzduchu pouze z pozice
Klapka může být uvolněná na hřídeli nebo poškozená uvnitř. Jako podpůrné údaje použijte tlak v potrubí, průtok vzduchu, rovnováhu spalování a důkazy boroskopu. Části Elecdura produktový adresář pomáhá najít náhrady po vytvoření mechanického závěru.
Použijte matici důkazů
Nález |
Pravděpodobný směr |
Potvrzení |
Mrtvá jízda při změně směru |
Vůle táhla nebo převodovky |
Změřte každý spoj zvlášť |
Správná zpětná vazba, zpožděný hnaný hřídel |
Opotřebení za snímačem |
Video nebo korelace posunutí |
Vysoká pohybová náročnost, malá volná hra |
Přilepení nánosu nebo vázání hřídele |
Kontrolovaná síla a vizuální kontrola |
Přejetí za referenční zarážku |
Zastavte erozi nebo deformaci páky |
Porovnání koncových bodů a kontaktní značky |
Jedna banka se liší sdíleným pohonem |
Křížová vazba nebo opotřebení specifické pro banku |
Fyzické měření mezi bankami |
Rozhodněte, co lze opravit
Vyměňte provozuschopnou externí sponu nebo táhlo pouze tehdy, když hřídel, dorazy, upevnění klapky a pohon zůstávají v rámci specifikací. Levná spona neopraví oválný otvor páky nebo poškozený vnitřní doraz. Integrované opotřebení obecně vyžaduje kompletní rozdělovač.
Odmítněte dočasné opravy uchování
Drátěné, lepicí a improvizované spony se mohou oddělit nebo zabránit zamýšlenému pohybu. Také skrývají důkazy a mohou načíst akční člen. Používejte ověřené servisní díly a zachovejte navržené chování při odtržení nebo bezpečnosti.
Samostatně ověřte schopnost pohonu
Slabý podtlakový pohon, netěsná hadice, vadný solenoid nebo porucha elektrického převodu se mohou zastavit před mechanickým koncovým bodem. Použijte stanovený podtlak nebo povel a změřte dráhu, přidržení a proud. Nevyměňujte rozdělovač pro externí poruchu pohonu, pokud není neoddělitelná.
Ověřte opravu
Po opravě spusťte znovu stejné rozmítání příkazu a fyzická měření. Ztráta pohybu by měla spadat do referenčního rozsahu, obou dorazů by mělo být dosaženo bez nadměrného zatížení a polohy vah by měly souhlasit. Požadovanou úpravu proveďte až po potvrzení mechanické integrity.
Kontrola za chodu motoru
Ověřte zpětnou vazbu, tlak v potrubí, korekci paliva a jízdní vlastnosti za podmínek, kdy systém funguje. Ujistěte se, že během demontáže nedošlo k úniku sání. Uložte si grafy před a po se záznamem opravy a souvisejícími Elecdura díly technické články.
Kvalifikace mechanismů bubnové klapky pro zásobování
Dovozci a distributoři by měli měřit počáteční vůli, koncový úhel, provozní úsilí a odezvu ovladače. Cyklujte reprezentativní vzorky působením teploty, vibrací a kontaminace a poté měření opakujte. Vizuální podobnost nezakládá životnost spojení.
Vůle ovládacího hřídele a pouzdra
Specifikujte radiální a axiální vůli, materiál, povrchovou úpravu a retenci. Nadměrná vůle uniká vzduch a mění úhel klapky; nedostatečná clearance se může vázat teplem nebo usazeninami. Recenze dostupných Elecdura dílů technické stahování a uchovávání rozměrových dat podle šarží.
Zkontrolujte výlisek páky a kulového čepu
Změřte průměr objímky, přídržnou sílu, tloušťku páky a geometrii díry. Hledejte pletené linie, záblesky a náhražky materiálu. Otestujte montážní a demontážní síly tam, kde jsou použity servisní svorky.
Cyklujte proti realistickým zastávkám
Vytrvalostní přípravek musí reprodukovat rychlost aktuátoru, zatížení pružiny a zastavení nárazu. Pomalé cyklování bez zátěže může vynechat promáčknutí a opotřebení patice. Volnou hru měřte v intervalech, nikoli pouze počítání cyklů.
Věrohodnost zpětné vazby auditu
Během validace měřte zpětnou vazbu ovladače a skutečný úhel hnaného hřídele. Díl by neměl projít, protože senzor sleduje příkaz, zatímco klapky se zpožďují. Elecdura návod na díly pro dovozci a velkoobchodníci podporují širší pracovní postup kvalifikace.
Workshop a matice rozhodování dodavatelů
Důkaz |
Workshopová akce |
Akce dodavatele |
Opotřebená servisní spona, hřídel a stop zvuk |
Nainstalujte ověřený spojovací díl |
Zkontrolujte uchování a materiál |
Doraz erodovaný nebo vývrt páky oválný |
Vyměňte integrovaný rozdělovač |
Cyklus auditu a kontrola stop-impact |
Vazba bez měřitelného opotřebení |
Dodržujte schválené čištění nebo vyměňte |
Ověřte toleranci kontaminace |
Pohon neprošel testem pohybu nebo přidržení |
Opravte obvod akčního členu |
Žádné mnohonásobné odmítnutí bez dílčích důkazů |
Vzorky šarže získávají nadměrnou volnou hru |
Vyhněte se instalaci |
Karanténa a vyšetřovací proces |
Recenze Elecdura dílů schopnosti společnosti a odeslat OE , měření, obrázky koncových bodů a kódy šarží prostřednictvím kontaktní stránku.
Proveďte opakovatelný test opotřebení
Identifikujte architekturu klapky, pohonu, snímače a zarážky.
Zaznamenejte kódy, úpravy, příkazy a zpětnou vazbu.
Před přemístěním zkontrolujte spojení.
Změřte celkový ztracený pohyb řízenou silou.
Rozdělte vůli mezi jednotlivé spoje.
Změřte vůli hřídele a polohu koncového bodu.
Porovnejte fyzické cestování se zpětnou vazbou.
Oddělte opotřebení od slabého vázání a ovladače.
Opravujte pouze osvědčenou funkční hranici.
Před adaptací měření opakujte.
Ověřte za provozních podmínek.
Uložte součást, šarži a důkazy před a po.
Kvantifikujte volnou hru jednoduchou metodou souřadnic
Označte pevnou referenci na rozdělovači a umístěte jemnou značku na hnanou páku ve známém poloměru od středu hřídele. Jemně předpněte mechanismus ve směru zavírání a zaznamenejte polohu značky, poté použijte stejnou sílu ve směru otevírání, aniž byste pohnuli pohonem nebo se dotkli zarážek. Oblouk mezi značkami představuje rotační vůli na této hranici. Fotografujte stupnici kolmo k páce, abyste minimalizovali paralaxu.
Převeďte pohyb oblouku pouze tehdy, když je to užitečné
Pokud je lineární posunutí na poloměru R malé, úhlový pohyb lze odhadnout z posunutí děleného poloměrem v radiánech. Uveďte, že se jedná o odhad, a ponechte hrubý výtlak. Velké oblouky vyžadují správnou geometrii nebo přímé měření úhlu. Cílem je opakovatelné srovnání, nikoli falešná přesnost.
Oddělte elastický průhyb od vůle
Plastové páky a dlouhé články se pod silou ohýbají. Vůle vytváří pohyb s malým odporem před kontaktem; elastický průhyb se silou stoupá a plynule se vrací. Testujte při více než jedné nízké síle a sledujte křivku síla-posunutí. Pokud se posun neustále mění silou, velká část může být spíše ohybem než opotřebením.
Změřte integritu hřídele a klapky
Na přístupném konci hřídele změřte radiální a axiální pohyb pomocí úchylkoměru nebo vhodného přípravku. Aplikujte sílu v definovaných směrech bez kroucení rozdělovače. Nadměrná vůle pouzdra může prosakovat vzduch, změnit polohu klapky a umožnit, aby se hřídel dotkla svého otvoru. Porovnejte horké a studené podmínky, když to konstrukční data vyžadují.
Zkontrolujte upevnění jednotlivých klapek
Sdílená hřídel může dosáhnout obou dorazů, zatímco jedna klapka je uvolněná, prasklá nebo chybí. Použijte boroskop k porovnání úhlů klapek v přikázaných koncových bodech. Pokud je rozdělovač odstraněn, zkontrolujte upevňovací prvky bez použití síly, která by mohla uvolnit hardware do vodicí lišty. Jakákoli chybějící součást vyžaduje posouzení rizika požití motoru.
Samostatně zkontrolujte držení vakuového pohonu
U vakuových systémů použijte stanovený podtlak pomocí kalibrované ruční pumpy a zaznamenejte dráhu a rozpad. Netěsná membrána se může odklonit od dorazu a imitovat opotřebení táhel. Izolujte hranice hadice, elektromagnetu a ovladače. Nikdy nepřekračujte jmenovitý podtlak pohonu, abyste vynutili pohyb.
Vyhodnoťte závislost na teplotě
Plastová pouzdra, kovové hřídele, pouzdra a usazeniny mění vůli a tření s teplotou. Mechanismus může na pracovním stole projít studeným, ale po tepelném namočení se zasekne nebo se může jevit jako uvolněný horký, protože opotřebovaná polymerová objímka změkne. Zaznamenávejte povrch potrubí a teplotu vzduchu s každou silou nebo výsledkem volné hry.
Bezpečně reprodukujte teplo
Dílenské ověření by mělo používat normální provoz motoru a postupy výrobce. Ověření dodavatelem může být řízená komora nebo zařízení s vyhřívaným proudem vzduchu. Neaplikujte horkovzdušnou pistoli lokálně: nerovnoměrné zahřívání může deformovat plast a vytváří testovací podmínky, které nesouvisejí s provozem.
Zachyťte horký restart
Po dosažení provozní teploty zastavte motor na reklamační dobu a spusťte znovu zametání akčního členu. Porovnejte mrtvé pásmo, úsilí, koncový bod a zpětnou vazbu s chladnými daty. Změna, která se opakuje při stejné teplotě, je akčnější než jedno izolované pozorování.
Uschovejte důkazy o selhání pro vrácení
Po zjištění opotřebení spojku opakovaně nezaklapávejte. Pokračující cyklování může kloub zvětšit a zakrýt jeho provozní stav. Označte původní polohu, zajistěte uvolněné díly, zakryjte sací otvory a uschovejte pohon, pokud je jeho vztah důležitý. Ukládejte dohromady grafy skenování, videa, měření volného přehrávání a obrázky koncových bodů.
Analyzujte povrch opotřebení
U vráceného vzorku schváleného pro destruktivní analýzu zkontrolujte, zda opotřebení není abrazivní, lepivé, související s nárazem nebo způsobeno nesprávným vyrovnáním. Hledejte nečistoty, leštěný jednostranný kontakt, popraskání na pletených liniích a olupování stop-face. Porovnejte s nepoužitými vzorky ze stejné šarže a dutiny.
Vyhledejte iniciační chybu
Opotřebená zásuvka může být spíše výsledkem než začátkem. Vázání nánosu, přeběh pohonu, nesprávné zatížení pružiny nebo špatně umístěný doraz jej mohou přetížit. Nápravné opatření musí řešit cestu zatížení; pouhá výměna materiálu objímky může způsobit poškození hřídele nebo ozubeného kola pohonu.
Definujte přijetí bez univerzálního čísla
Návrhy potrubí používají různé poloměry pák, oblasti klapek a umístění senzorů, takže jeden limit volného pohybu nemůže vyhovovat všem. Stanovte prahové hodnoty z technických výkresů, funkčního testování proudění vzduchu a schválené referenční populace. Definujte měřicí sílu, teplotu a směr. Část projde pouze tehdy, když vůle, provozní úsilí, poloha koncového bodu a věrohodnost zpětné vazby splňují svá příslušná kritéria.
Pro dílenská rozhodnutí bez zveřejněného limitu použijte konvergující důkazy: viditelné opotřebení, opakovatelné zpoždění změny směru, fyzické zpoždění klapky, asymetrické banky a korekce se známou dobrou sestavou. Uveďte výsledek jako srovnávací důkaz spíše než vymýšlení absolutní tovární specifikace.
Závěrečný diagnostický princip
Věrohodný signál polohy nemůže dokázat, že každá klapka následovala příkaz. Diagnostikujte opotřebení bubnové klapky měřením mrtvého pásma při změně směru, vůle kloubu, vůle hřídele a polohy zastavení při korelaci fyzického pohybu se zpětnou vazbou. Vyměňte rozdělovač, když integrované dorazy, hřídele nebo rozhraní páky překročí ověřenou referenci.
