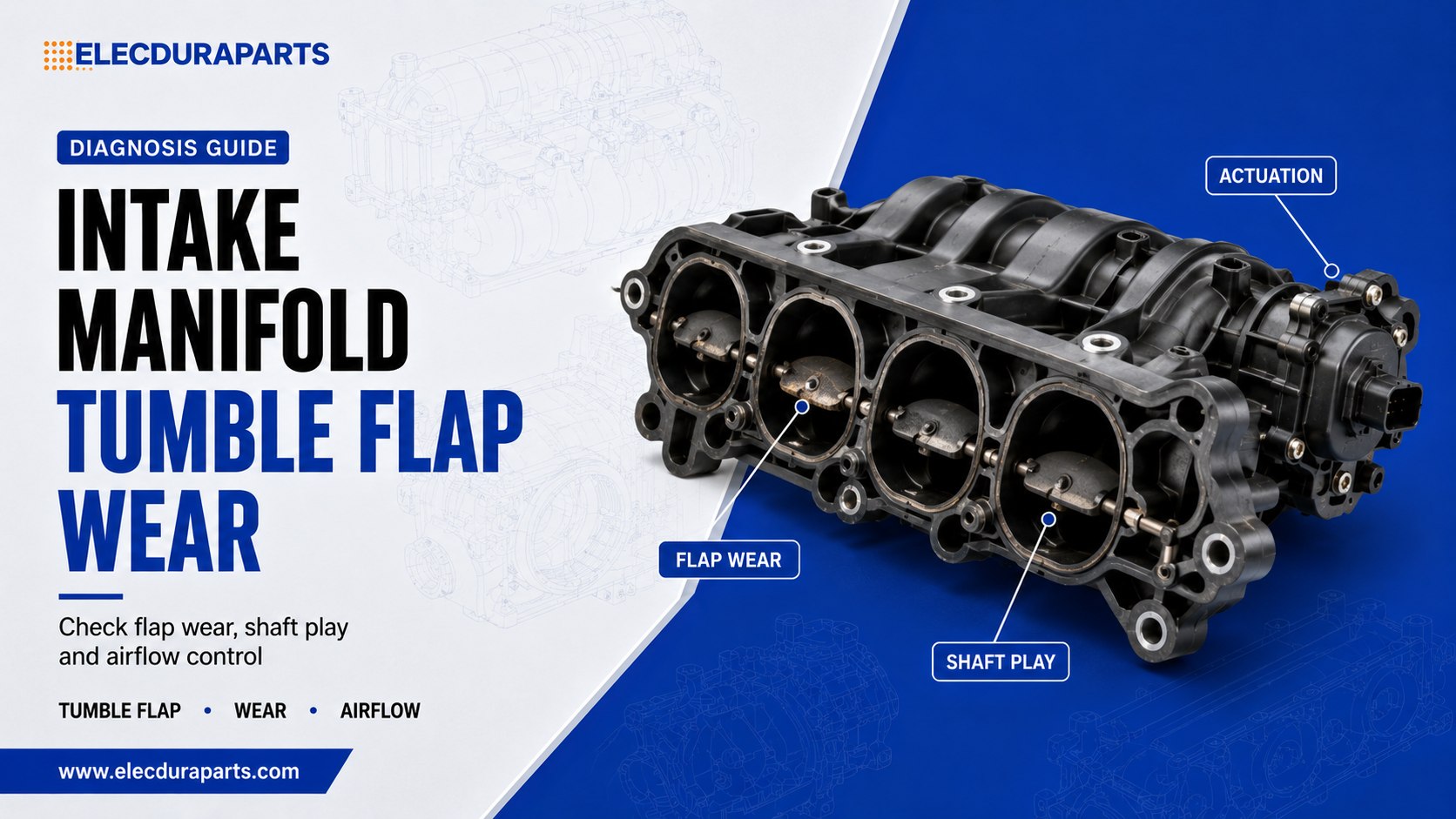

Collettore di aspirazione Usura del collegamento e dell'arresto meccanico del deflettore

Risposta rapida

L'usura delle alette del collettore di aspirazione viene confermata misurando la perdita di movimento tra l'attuatore, il collegamento esterno, l'albero e l'aletta, quindi controllando se gli arresti meccanici posizionano ancora le alette ai punti finali previsti. I dati di comando e feedback possono sembrare normali quando un sensore segue l'attuatore ma un collegamento usurato impedisce ai lembi di seguirlo. Ispezionare giunti sferici, fori delle leve, boccole dell'albero e superfici di arresto; misurare il gioco con forza controllata; e confrontare il movimento fisico dei flap con il comando dell'attuatore. Le parti Elecdura la guida per attaccare le alette del corridore copre la rilegatura. Questa procedura si concentra sull'usura e sulla perdita di movimento.

Perché l'usura può nascondersi dietro feedback plausibili

Molti sistemi segnalano la posizione dell'attuatore o dell'albero, non l'angolo di ogni singolo deflettore. Un sensore può raggiungere il punto finale appreso mentre un giunto sferico usurato ritarda il movimento, una leva scivola o una sezione dell'albero rimane prima dell'arresto. Il modulo di controllo vede un valore plausibile anche se la geometria del flusso d'aria differisce dal comando.

Il movimento perduto si accumula attraverso il collegamento

Il gioco in corrispondenza di un giunto può essere ridotto, ma è possibile sommare diversi giunti e boccole. L'inversione di direzione è particolarmente rivelatrice: l'attuatore si muove attraverso una zona morta prima che l'albero risponda. Misurare la zona morta invece di giudicare manualmente un collegamento.

Gli arresti meccanici definiscono il punto finale reale

Un arresto usurato può consentire una corsa eccessiva o lasciare l'aletta al di sotto dell'angolo previsto. Gli impatti ripetuti possono deformare la plastica o allentare una leva. Il completo il montaggio del collettore di aspirazione e non solo l'attuatore. va valutato

Identificare l'architettura del lembo

Determinare se il collettore utilizza un albero, banchi collegati, guide individuali, attuazione del vuoto, un attuatore elettrico o un sensore di posizione esterno. Individuare gli arresti meccanici, le molle di ritorno, i giunti delle leve e l'attacco di feedback. Ottieni uno schema verificato prima di disconnettere qualsiasi cosa.

Caduta separata dal controllo della lunghezza del corridore

Le alette di rotazione o vortice modellano il movimento della carica, spesso in condizioni operative inferiori. Le valvole lungo il canale reindirizzano l'aria attraverso percorsi diversi. La terminologia varia, quindi identificare il meccanismo fisico e la strategia di controllo piuttosto che assumere un percorso diagnostico dall'etichetta dello strumento di scansione.

Prendere nota della posizione del sensore

Se il sensore si trova all'interno dell'attuatore, potrebbe non rilevare il gioco del collegamento esterno. Se è montato sull'albero, potrebbe vedere una bancata ma non una seconda bancata disconnessa. Ciò determina quanta fiducia riporre nei dati di feedback.

Registrare comandi e feedback prima di toccare il collegamento

Scansione di codici, dati di fermo immagine, valori appresi e comando rispetto alla posizione effettiva. Eseguire il test dell'attuatore approvato con lo stato del motore specificato dal produttore. Comando grafico, feedback, velocità del motore e pressione del collettore ove rilevante.

Cerca ritardo e isteresi

Su un comando di apertura, registra quando il feedback inizia a muoversi e quando si stabilizza. Ripetere nella direzione di chiusura. Un percorso diverso o un ritardo in base alla direzione possono indicare gioco, carico della molla o attrito. Il feedback che segue perfettamente non esclude l'usura a valle del punto rilevato.

Non eseguire prima adattamenti ripetuti

Un ripristino dell'adattamento può cancellare prove utili o spingere un collegamento danneggiato contro i suoi arresti. Ispezionare e misurare prima di reimparare. L'adattamento non può ripristinare il materiale mancante su una leva, una boccola o un arresto.

Ispezionare l'usura del collegamento esterno

Con l'alimentazione isolata e secondo le istruzioni di servizio, ispezionare le sedi delle sfere, i fermagli, i fori delle leve, i perni e le molle. Cercare fori ovali lucidi, polvere da sfregamento, crepe, fermi spostati e segni di testimoni al di fuori della normale area di arresto. Fotografa ogni articolazione prima di spostarla.

Controllare la tenuta della sede sferica

Una presa può rimanere collegata ma sollevarsi o oscillare abbastanza da creare una corsa morta. Applicare una forza luminosa definita e misurare il movimento. Non fare leva finché la clip non si deforma. Un collegamento scollegato può anche derivare da una corsa eccessiva dell'attuatore o da un inceppamento dei flap, quindi individuare la causa del rilascio.

Controllare la sicurezza tra leva e albero

Segna la leva e l'albero, quindi comanda il movimento. Il moto relativo risulta scivolante. Piatti stampati, scanalature, viti o giunti saldati richiedono ispezioni diverse. Non incollare un giunto usurato come riparazione diagnostica.

Misura il movimento perduto

Fissare un puntatore o un bersaglio di spostamento senza contatto sulla leva dell'attuatore e un altro sull'albero condotto. Applicare un piccolo movimento controllato in entrambe le direzioni senza forzare gli arresti. Registrare il movimento dell'attuatore prima della risposta dell'albero. Convertire il movimento lineare in angolo solo quando si conosce il raggio della leva.

Usa una forza costante

Il gioco dipende dalla forza applicata e dal precarico della molla. Un tecnico che tira forte può flettere il collettore ed esagerare il gioco. Utilizzare una bilancia a molla, un piccolo dispositivo di coppia o un comando dell'attuatore definito. Registrare il metodo in modo da poter confrontare una sostituzione.

Misurare ciascun punto di trasferimento

Dividere il movimento totale perso tra l'uscita dell'attuatore, il primo giunto, il collegamento trasversale, le boccole dell'albero e l'attacco dell'aletta. Ciò identifica se una clip riparabile può correggere il problema o il collettore integrato deve essere sostituito.

Proteggi il lembo e l'albero

Non utilizzare mai l'aletta come leva né forzare un albero oltre il suo fermo. I pezzi rotti possono entrare nel motore. Se l'accesso richiede la rimozione del collettore, seguire le procedure di controllo della contaminazione.

Ispezionare gli arresti meccanici

Sufficientemente pulito per vedere la battuta senza rimuovere materiale. Confronta le facce di contatto per pallinature, scanalature, funghi, crepe o pastiglie mancanti. Contrassegnare i punti finali comandati e verificare che l'albero condotto raggiunga l'arresto corretto senza che l'attuatore continui a caricare il collegamento.

Riconoscere il falso contatto di arresto

Depositi, una leva deformata o una guarnizione spostata possono arrestare il movimento prima dell'arresto previsto. Questa è una restrizione, non un arresto dell'usura. Confrontare il meccanismo sospetto con una parte approvata e le parti Elecdura programma di prodotti aftermarket dopo aver identificato il confine fisico.

Controlla entrambe le direzioni

I fermi di apertura e chiusura possono usurarsi in modo diverso. La forza della molla di ritorno potrebbe martellare più forte un'estremità. Registrare l'angolo finale o la posizione della leva in entrambe le direzioni e confrontare le due sponde in cui il disegno è simmetrico.

Separare l'usura dall'attaccamento del deposito

Spostare l'albero attraverso la gamma approvata con l'attuatore scollegato solo quando la procedura lo consente. L'attaccamento produce uno sforzo elevato o irregolare; l'usura produce gioco e risposta ritardata. Entrambi possono coesistere perché un lembo di rilegatura aumenta il carico di collegamento e accelera l'invasatura o arresta i danni.

Misura lo sforzo di fuga e di corsa

Utilizzare un piccolo dispositivo di coppia o forza con un raggio di leva noto. Registrare la forza necessaria per iniziare il movimento e per continuare. Confronta le direzioni e gli stati della temperatura. Non utilizzare una soglia universale; utilizzare i dati del produttore o un collettore di qualità nota abbinato.

Ispezionare i depositi senza raschiare il meccanismo

Guarda attraverso le aperture approvate o usa un boroscopio. La pulizia può spostare i detriti abrasivi verso il motore o danneggiare i rivestimenti. Se il collettore non è progettato per la pulizia di servizio, sostituire un gruppo confermato contaminato o usurato.

Correlare il viaggio fisico con il feedback

Comando grafico e feedback durante la registrazione di un sensore video o di spostamento sull'albero condotto. Aggiungere marcatori alle inversioni di direzione e fermare il contatto. Se il feedback si muove immediatamente ma l'albero attende, il sensore è a monte del giunto usurato. Se entrambi aspettano e poi saltano, l'ingranaggio dell'attuatore, l'attrito o il comportamento del sensore richiedono attenzione.

Controlla il contratto tra banche

Sui collettori collegati, confrontare la posizione della leva e l'angolo dei flap su ciascuna bancata. Un collegamento incrociato può piegarsi o una presa può usurarsi, consentendo un flusso d'aria asimmetrico mentre un sensore di feedback rimane plausibile.

Non dedurre il flusso d'aria solo dalla posizione

Un lembo può essere allentato sull'albero o danneggiato internamente. Utilizzare la pressione del collettore, il flusso d'aria, il bilancio di combustione e le prove del periscopio come dati di supporto. Le parti Elecdura la directory del prodotto aiuta a individuare le sostituzioni dopo aver stabilito la conclusione meccanica.

Utilizzare una matrice delle prove

Decidi cosa può essere riparato

Sostituire una clip esterna o un collegamento riparabile solo quando l'albero, i fermi, l'attacco dell'aletta e l'attuatore rientrano nelle specifiche. Una clip economica non corregge il foro della leva ovale o il fermo interno danneggiato. L'usura integrata richiede generalmente il collettore completo.

Rifiutare correzioni di conservazione temporanee

Fili, adesivi e clip improvvisati possono staccarsi o impedire il movimento previsto. Inoltre nascondono prove e possono caricare l'attuatore. Utilizzare parti di ricambio convalidate e mantenere il comportamento di sicurezza o di distacco previsto.

Verificare separatamente la capacità dell'attuatore

Un attuatore del vuoto debole, un tubo che perde, un solenoide guasto o un guasto all'ingranaggio elettrico possono arrestarsi prima del punto finale meccanico. Applicare il vuoto specificato o comandare e misurare la corsa, la tenuta e la corrente. Non sostituire il collettore per un guasto dell'attuatore esterno a meno che non sia inseparabile.

Verificare la riparazione

Dopo la riparazione, eseguire nuovamente lo stesso comando di scansione e misurazioni fisiche. Il movimento perduto dovrebbe rientrare nell'intervallo di riferimento, entrambe le fermate dovrebbero essere raggiunte senza carico eccessivo e le posizioni bancarie dovrebbero concordare. Completare l'adattamento richiesto solo dopo aver confermato l'integrità meccanica.

Controllare con il motore in funzione

Verificare il feedback, la pressione del collettore, la correzione del carburante e la guidabilità nelle condizioni in cui opera il sistema. Confermare che non sia stata introdotta alcuna perdita di aspirazione durante la rimozione. Salva i grafici prima e dopo con il record della riparazione e le relative parti Elecdura articoli tecnici.

Qualificare i meccanismi di ribaltamento per la fornitura

Gli importatori e i distributori dovrebbero misurare il gioco iniziale, l'angolo finale, lo sforzo operativo e la risposta dell'attuatore. Passare campioni rappresentativi alla temperatura, alle vibrazioni e all'esposizione alla contaminazione, quindi ripetere le misurazioni. La somiglianza visiva non stabilisce la vita di collegamento.

Gioco dell'albero di controllo e della boccola

Specificare il gioco radiale e assiale, il materiale, la finitura superficiale e la ritenzione. Il gioco eccessivo fa fuoriuscire aria e modifica l'angolo dei flap; Un gioco insufficiente può legarsi con il calore o con depositi. Controlla le parti Elecdura disponibili download tecnici e conservazione dei dati dimensionali per lotto.

Ispezionare la modanatura della leva e del giunto sferico

Misurare il diametro della presa, la forza di ritenzione, lo spessore della leva e la geometria del foro. Cerca linee di maglia, flash e sostituzioni di materiali. Testare le forze di montaggio e smontaggio laddove vengono utilizzate le clip di servizio.

Ciclo contro fermate realistiche

Un dispositivo di resistenza deve riprodurre la velocità dell'attuatore, il carico della molla e arrestare l'impatto. Il ciclo lento di scarico può non consentire la pallinatura e l'usura della presa. Misurare il gioco a intervalli anziché limitarsi a contare i cicli.

Verificare la plausibilità del feedback

Durante la convalida, misurare sia il feedback dell'attuatore che l'angolo effettivo dell'albero condotto. Una parte non dovrebbe passare perché il sensore segue il comando mentre i lembi restano indietro. Elecdura guida alle parti per importatori e grossisti supportano il flusso di lavoro di qualificazione più ampio.

Matrice decisionale per officine e fornitori

Rivedi le parti Elecdura capacità dell'azienda e inviare OE , misurazioni, immagini degli endpoint e codici di lotto tramite pagina dei contatti.

Seguire un test di usura ripetibile

1. Identificare flap, attuatore, sensore e architettura di arresto.

2. Registra codici, adattamenti, comandi e feedback.

3. Ispezionare il collegamento prima di spostarlo.

4. Misura la perdita di movimento totale con forza controllata.

5. Dividere lo spazio tra i singoli giunti.

6. Misurare il gioco dell'albero e la posizione finale.

7. Confronta il viaggio fisico con il feedback.

8. Separare l'usura dall'inceppamento e dalla debolezza dell'attuatore.

9. Riparare solo il confine comprovato e riparabile.

10. Ripetere le misurazioni prima dell'adattamento.

11. Verificare in condizioni operative.

12. Conservare parte, lotto e prove prima e dopo.

Quantificare il gioco libero con un semplice metodo di coordinate

Segnare un riferimento fisso sul collettore e posizionare un segno sottile sulla leva condotta ad un raggio noto dal centro dell'albero. Precaricare delicatamente il meccanismo nella direzione di chiusura e registrare la posizione del contrassegno, quindi applicare la stessa forza nella direzione di apertura senza spostare l'attuatore o toccare i fermi. L'arco tra i segni rappresenta il gioco di rotazione in corrispondenza di quel confine. Fotografa la scala perpendicolare alla leva per ridurre al minimo la parallasse.

Converti il ​​movimento dell'arco solo quando è utile

Se lo spostamento lineare nel raggio R è piccolo, il movimento angolare può essere stimato dallo spostamento diviso per il raggio in radianti. Dichiarare che si tratta di una stima e mantenere lo spostamento grezzo. Gli archi di grandi dimensioni richiedono una geometria corretta o una misurazione angolare diretta. L’obiettivo è un confronto ripetibile, non una falsa precisione.

Separare la deflessione elastica dal gioco

Le leve in plastica e le maglie lunghe si flettono sotto la forza. Il gioco produce movimento con poca resistenza prima del contatto; la deflessione elastica aumenta con forza e ritorna dolcemente. Effettuare il test con più di una forza bassa e osservare la curva forza-spostamento. Se lo spostamento si ridimensiona continuamente con la forza, gran parte di esso potrebbe essere flessibile anziché usurato.

Misurare l'integrità dell'albero e del lembo

Su un'estremità dell'albero accessibile, misurare il movimento radiale e assiale utilizzando un comparatore o un dispositivo idoneo. Applicare la forza in direzioni definite senza torcere il collettore. Un gioco eccessivo della boccola può provocare perdite d'aria, modificare la posizione delle alette e consentire all'albero di entrare in contatto con il suo foro. Confronta condizioni calde e fredde quando i dati di progettazione lo richiedono.

Ispezionare l'attacco del singolo lembo

Un albero condiviso può raggiungere entrambe le fermate mentre un lembo è allentato, rotto o mancante. Utilizzare un boroscopio per confrontare gli angoli dei lembi ai punti finali comandati. Se il collettore viene rimosso, ispezionare le caratteristiche di ritenzione senza applicare forza che potrebbe rilasciare l'hardware nella guida. Qualsiasi componente mancante richiede una valutazione del rischio di ingestione del motore.

Controllare separatamente il supporto dell'attuatore del vuoto

Per i sistemi a vuoto, applicare il vuoto specificato con una pompa manuale calibrata e registrare la corsa e il decadimento. Una membrana che perde può allontanarsi dall'arresto e imitare l'usura del collegamento. Isolare i confini del tubo, del solenoide e dell'attuatore. Non superare mai il vuoto nominale dell'attuatore per forzare il movimento.

Valutare la dipendenza dalla temperatura

Gli alloggiamenti in plastica, gli alberi in metallo, le boccole e i depositi modificano il gioco e l'attrito con la temperatura. Un meccanismo può diventare freddo sul banco ma legarsi dopo l'immersione in calore, o apparire caldo e allentato perché una presa polimerica usurata si ammorbidisce. Registrare la superficie del collettore e la temperatura dell'aria con ogni risultato di forza o gioco.

Riprodurre il calore in modo sicuro

La verifica in officina deve essere effettuata utilizzando il normale funzionamento del motore e le procedure del produttore. La convalida del fornitore può utilizzare una camera controllata o un dispositivo per il flusso d'aria riscaldato. Non applicare una pistola termica localmente: un riscaldamento irregolare può deformare la plastica e creare una condizione di prova non correlata alla manutenzione.

Cattura il riavvio a caldo

Dopo aver raggiunto la temperatura di esercizio, arrestare il motore per il periodo di assorbimento del reclamo ed eseguire nuovamente la scansione dell'attuatore. Confronta la zona morta, lo sforzo, il punto finale e il feedback con i dati a freddo. Un cambiamento che si ripete alla stessa temperatura è più attuabile di un’osservazione isolata.

Conservare le prove degli insuccessi per i resi

Non far scattare ripetutamente il collegamento dopo aver scoperto l'usura. Il ciclo continuo può allargare il giunto e oscurarne lo stato di servizio. Contrassegnare la posizione originale, fissare le parti sciolte, tappare le aperture di aspirazione e conservare l'attuatore se la sua relazione è importante. Memorizza insieme grafici di scansione, video, misurazioni gratuite e immagini di endpoint.

Analizzare la superficie di usura

Su un campione restituito approvato per l'analisi distruttiva, verificare se l'usura è abrasiva, adesiva, correlata agli urti o causata da un disallineamento. Cercare detriti da sfregamento, contatto lucido su un lato, screpolature sulle linee di maglia e pallinature di arresto. Confrontare con campioni non utilizzati dello stesso lotto e cavità.

Rintracciare il guasto iniziale

Una presa usurata può essere il risultato piuttosto che l'inizio. Inceppamenti del deposito, corsa eccessiva dell'attuatore, carico errato della molla o arresto mal posizionato possono sovraccaricarlo. L'azione correttiva deve riguardare il percorso del carico; il semplice cambiamento del materiale della presa può causare guasti all'albero o all'ingranaggio dell'attuatore.

Definire l'accettazione senza un numero universale

I design dei collettori utilizzano raggi della leva, aree delle alette e posizioni dei sensori diversi, quindi un limite di gioco non può adattarsi a tutti. Stabilire le soglie in base ai disegni tecnici, ai test funzionali del flusso d'aria e a una popolazione di riferimento approvata. Definire la forza di misurazione, la temperatura e la direzione. Una parte passa solo quando distanza, sforzo operativo, posizione finale e plausibilità del feedback soddisfano i rispettivi criteri.

Per le decisioni del workshop senza un limite pubblicato, utilizzare prove convergenti: usura visibile, ritardo ripetibile nel cambio di direzione, ritardo fisico dei flap, inclinazioni asimmetriche e correzione con un assemblaggio noto e funzionante. Riportare il risultato come prova comparativa piuttosto che inventare una specifica di fabbrica assoluta.

Principio diagnostico finale

Un segnale di posizione plausibile non può dimostrare che ogni flap abbia seguito il comando. Diagnosticare l'usura delle alette misurando la zona morta del cambio di direzione, il gioco del giunto, il gioco dell'albero e la posizione di arresto, correlando al tempo stesso la corsa fisica con il feedback. Sostituire il collettore quando i fermi integrati, gli alberi o le interfacce delle leve superano il riferimento convalidato.
