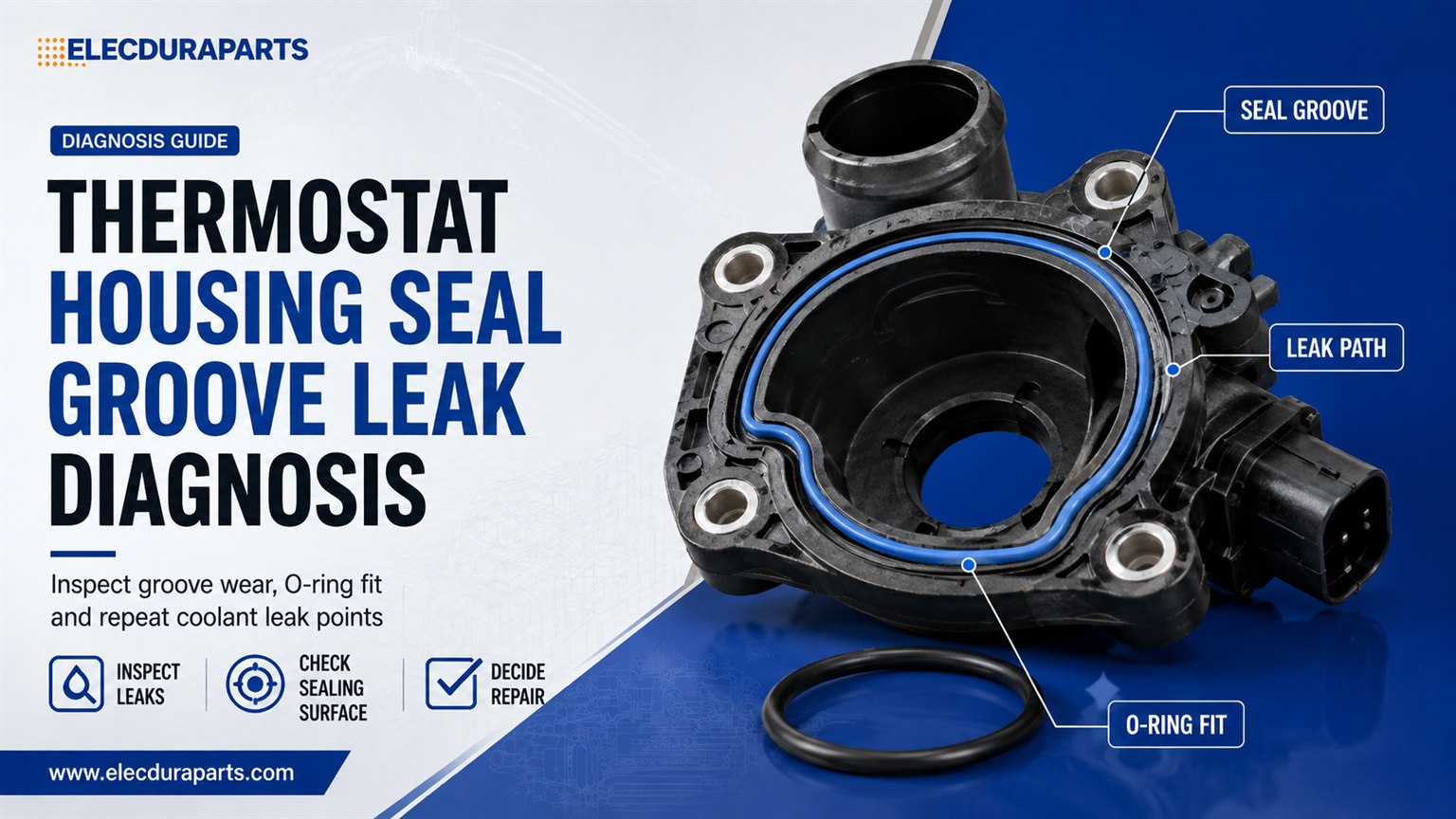

Poškození drážky těsnění krytu termostatu: Diagnostika netěsnosti a výměna

Těleso termostatu může prosakovat i po instalaci nového O-kroužku nebo těsnění, protože je vadná těsnící drážka – nikoli těsnění. Tečení plastů, koroze, usazeniny chladicí kapaliny, stopy po nástroji, otřesy, praskání, eroze nebo nerovnoměrné zatížení šroubů mohou zabránit tomu, aby těsnění udrželo nepřetržitou kompresi. Další utahování upevňovacích prvků může dočasně zpomalit únik při ohýbání příruby, drcení těsnění, vytahování závitových vložek nebo vytváření větší trhliny.

Diagnostika netěsnosti drážky těsnění krytu termostatu vyžaduje, aby byl spoj považován za geometrii a systém zatížení. Zjistěte přesný původ netěsnosti, odtlakujte a bezpečně rozeberte, zkontrolujte drážku po celém jejím obvodu, změřte rovinnost pouzdra a rozměry těsnění a poté rozhodněte, zda je provozuschopné samotné těsnění, nebo je nutné vyměnit celé pouzdro. Průvodce Elecdury prasklá plastová pouzdra termostatu zakrývají viditelné poruchy těla; tento článek se soustředí na méně zřejmé rozhraní těsnění.

Rychlé rozhodnutí: Vyměnit těsnění nebo pouzdro?

Poškozenou drážku znovu nepoužívejte s dodatečným tmelem

Vulkanizační tmel při pokojové teplotě není univerzální oprava drážek. Přebytečný materiál může zabránit správnému usazení, namazat těsnění tak, aby se vytlačilo, uvolnit se do chladicího okruhu nebo způsobit poškození krytu při budoucím odstraňování. Používejte tmel pouze tam, kde přesný servisní postup specifikuje jeho chemii, umístění a množství.

Redukce netěsností není důkazem správné opravy

Kloub může přežít studený volnoběh a po cyklování tepla, tlakových pulzech nebo vibracích může opět unikat. Ověřte při specifikovaném pořadí tlaku a teploty.

Jak drážka a O-kroužek vytvářejí těsnění

O-kroužek těsní, když sestavený spoj stlačí svůj průřez v rámci kontrolovaného objemu ucpávky. Drážka podpírá kroužek, omezuje pohyb a udržuje kontaktní tlak na protilehlý povrch. Příliš malé stlačení ponechává cestu pro chladicí kapalinu. Příliš velké stlačení zvyšuje montážní sílu, poškozuje elastomer a může deformovat plastovou přírubu.

Šířka drážky, hloubka a hmota výplně

Kroužek, který je příliš tenký pro drážku, se nesmí dotýkat obou těsnicích ploch. Ten, který je příliš tlustý, může přeplnit ucpávku a vytlačit nebo bránit pouzdru v usazení. Šířka drážky musí umožnit deformaci elastomeru, aniž by byl zachycen jako nestlačitelná pevná látka.

Naměřené rozměry jsou silnější než vizuální podobnost

Dva černé O-kroužky mohou používat různé průřezy, vnitřní průměry, tvrdost a materiály. Kroužek, který se hodí kolem termostatu, není pro ucpávku pouzdra prokázán jako správný.

Stlačování těsnění musí zůstat nepřetržité

Lokální tříska, škrábanec, licí linka nebo usazenina mohou zvednout těsnění nebo snížit kontaktní tlak v jednom bodě. Chladicí kapalina pak sleduje cestu s nejnižším odporem. Radiální defekty procházející těsnicí plochou jsou obecně kritičtější než mělké značky rovnoběžné s ní, ale přijetí vyžaduje kritérium povrchu výrobce.

Plastické tečení v průběhu času mění spoj

Termoplasty se mohou uvolnit pod trvalým teplem a šroubovým zatížením. Pouzdro může ztratit svěrnou sílu nebo misku mezi upevňovacími prvky, i když není vidět žádná trhlina. Opakované přehřívání urychluje stárnutí materiálu a může trvale změnit drážku.

Mechanismy selhání v těsnicí drážce

Poškození nástroje při odstraňování těsnění

Kovové trsátka a šroubováky mohou prorazit dno nebo stěnu plastové nebo hliníkové drážky. Malý zářez může být skrytý novým kroužkem, ale otevřený přímo na tlakovou stranu. Použijte nepoškozující nástroje pro demontáž a po odstranění starého těsnění zkontrolujte.

Neleštěte geometrii

Brusný papír může zaoblit hrany drážek, prohloubit ucpávku nebo zanechat částice v chladicím okruhu. Korekce povrchu je přijatelná pouze v případě, že existuje zdokumentovaný limit opravy a metoda.

Usazeniny chladicí kapaliny a koroze

Nesprávná chladicí kapalina, smíšené složení, zanedbané intervaly, tvrdá voda, elektrický bludný proud a vystavení vzduchu mohou způsobit vodní kámen nebo korozi. Usazeniny brání usazení prstenu; po vyčištění zůstává důlek pod nánosem. Hliníková pouzdra se mohou promáčknout, zatímco plastová pouzdra se mohou ušpinit, zkřehnout nebo erodovat při vysokých rychlostech úniku.

Reziduum může nesprávně identifikovat zdroj

Chladicí kapalina se před sušením pohybuje podél žeber, nálitků šroubů, hadic a kabeláže. Viditelná krusta může být pod skutečným únikem. Vyčistěte místo a proveďte řízenou tlakovou zkoušku místo objednávání z nejnižšího mokrého bodu.

Výlisek a výrobní variace

Nadměrný zářez, propad, dutiny, pletené čáry, neúplná výplň nebo nesouosost vložky mohou změnit drážku a přírubu. Kontrola šarže by měla porovnávat kritické rozměry a stav povrchu, nejen celkový vzhled. Pouzdro může projít vnější kontrolou lícování, zatímco jeho drážka neovládá stlačení těsnění.

Dělicí čáry potřebují definované akceptační pravidlo

Dělicí čára protínající těsnicí povrch může nebo nemusí být přijatelná v závislosti na výšce a orientaci. Specifikujte měřitelné limity vzplanutí a povrchu pro velkoobchodní kontrolu.

Deformace krytu od zatížení při instalaci

Nerovnoměrné utažení, nesprávná sekvence, nesprávný utahovací moment, znečištěné závity, chybějící rozpěrky, nesprávné šrouby a nárazové nástroje mohou zkroutit přírubu. Kovová pouzdra nebo závitové vložky mohou nést zamýšlené upínací zatížení; pokud chybí nebo jsou vytaženy, plast se nadměrně zatěžuje.

Větší točivý moment může snížit těsnění

Přílišné utažení může ohnout oblast mezi šrouby směrem od styčné plochy, čímž se sníží stlačení O-kroužku tam, kde neexistuje žádný spojovací prvek. Může také prasknout krk nebo výstupek, který prosakuje pouze za tepla.

Před demontáží ověřte původ netěsnosti

Skříň termostatu je často pod hadicemi, snímači, odvzdušňovacími šrouby, potrubím chladicí kapaliny, čerpadly, skříněmi olejových filtrů a součástmi sání. Chladicí kapalina se šíří gravitací a prouděním vzduchu ventilátorem. Zaschlá stopa v blízkosti krytu neprokazuje, že je odpovědná drážka.

Začněte s čistým, studeným systémem

Vyčistěte zbytky pomocí schválené metody, nechte motor vychladnout, ověřte hladinu chladicí kapaliny a proveďte kontrolu při dobrém osvětlení. Zkontrolujte konce hadic, svorky, rychlospojky, těsnění snímačů, odvzdušňovací šrouby, odlévací švy a přilehlé součásti.

Používejte barvivo pouze tehdy, je-li schváleno

Fluorescenční barvivo může pomoci vysledovat malé úniky, ale barvivo musí být kompatibilní s chladicí kapalinou a servisním zařízením. Zaznamenejte, kde se objeví první vlhký bod, nejen kde se později shromažďuje barvivo.

Tlaková zkouška v mezích systému

Aplikujte tlak stanovený výrobcem vozidla na studený systém se jmenovitým zařízením. Sledujte pokles tlaku a spoj během definované zkušební doby. Nadměrný tlak může způsobit netěsnost, která neexistuje, a může poškodit plastové součásti.

Studené a horké úniky se liší

Tlaková zkouška za studena může odhalit poruchu statického těsnění. Tepelná roztažnost, plastová relaxace, pohyb motoru a tlakové pulsy mohou způsobit netěsnost pouze za tepla. Používejte bezpečná provozní data a nikdy nekontrolujte horký tlakový spoj zblízka.

Oddělte chladicí kapalinu od zbytků oleje

Olej z tělesa filtru nebo krytu ventilu se může mísit s prachem a připomínat starou chladicí kapalinu. Určete barvu kapaliny, vůni, pocit, odezvu ultrafialového záření a zdroj. Logika používaná k rozlišení an Netěsnost skříně olejového filtru z netěsnosti chladiče oleje ukazuje, proč je třeba před objednáním dílů vysledovat okolní zbytky.

Demontáž bez zničení důkazů

Zdokumentujte stav instalace

Vyfotografujte orientaci hadice, umístění upevňovacích prvků, vedení konektoru, místa pro vypouštění, vzor zbytků a polohu pouzdra. Zaznamenejte, zda jsou šrouby uvolněné, nerovné, zkorodované nebo již dříve opravené. Nečistěte těsnicí drážku, dokud není zdokumentován původní vzor značky.

Zachyťte vzor selhání těsnění

Zploštělá sekce, řez, zkroucení, vytlačovací konec, chemické bobtnání nebo kompresní sada mohou identifikovat nesprávné dimenzování, suchou montáž, pohyb, přeplnění drážky nebo nekompatibilitu materiálu. Uschovejte staré těsnění s pouzdrem pro kontrolu dodavatele.

Uvolněte upevňovací prvky v určeném pořadí

Nerovnoměrné odstranění může prasknout starý plastový kryt nebo zdeformovat tenký kovový kryt. Vypusťte chladicí kapalinu na požadovanou úroveň, izolujte elektrické součásti a dodržujte přesný postup opravy.

Nepáčte na těsnící ploše

Používejte určené oddělovací body. Páčení mezi protilehlými plochami může vytvořit škrábanec později obviňovaný z původního úniku.

Kontrola drážek a přírub

Čistěte beze změny povrchu

Odstraňte zbytky chladicí kapaliny a staré mazivo pomocí materiálů schválených pro skříň. Vyvarujte se ostrých kovových nástrojů a agresivních brusiv. Po vyčištění prohlédněte pod směrovým světlem a v případě potřeby zvětšením.

Zkontrolujte všechny čtyři funkční povrchy

Zkontrolujte dno drážky, obě boční stěny, těsnicí plochu a přilehlou přírubu. Zkontrolujte také protilehlou součást, protože zvuková skříň nemůže těsnit proti zkorodovanému, poškrábanému nebo zdeformovanému povrchu motoru.

Změřte geometrii drážky a těsnění

Použijte vhodná měřidla k měření šířky, hloubky, průměru a místních odchylek bez poškození součásti. Porovnejte s výkresy nebo ověřeným novým komponentem. Změřte nestlačený nový O-kroužek průřez a vnitřní průměr podle metody výrobce těsnění.

Kompresní sada mění odstraněné těsnění

Zploštělé rozměry starého prstenu neodpovídají jeho původní specifikaci. Použijte jeho značení, aplikační sadu nebo ověřenou novou referenci místo velikosti reverzního inženýrství z trvale deformovaného vzorku.

Zkontrolujte rovinnost příruby

Umístěte vyčištěné pouzdro na vhodný referenční povrch a změřte mezery pomocí metody výrobce. Tenká nebo složitá pouzdra mohou vyžadovat přípravek, který představuje nainstalovanou podporu. Kontrola pravítka může najít hrubou deformaci, ale nemusí kvantifikovat místní deformaci drážky.

Zkontrolujte nálitky a vložky šroubů

Hledejte vytažené vložky, prasklé nálitky, stlačená pouzdra, stažené závity a důkazy, že hlavy šroubů spadly před sevřením spoje. Tyto chyby mohou způsobit, že správné hodnoty točivého momentu nebudou mít smysl.

Materiál těsnění, mazání a montáž

Použijte specifikovaný elastomer

Výběr elastomeru ovlivňuje složení chladicí kapaliny, teplota, přísady, znečištění oleje a životnost. Barva neidentifikuje materiál spolehlivě. Nekompatibilní kroužek může nabobtnat, ztvrdnout, změkčit nebo ztratit kompresi. Použijte přesnou servisní sadu nebo specifikaci kontrolovaného materiálu.

Sortiment univerzálních O-kroužků je rizikový

Kroužek vybraný proto, že 'vypadá blízko', se může v průřezu lišit natolik, aby netěsnil nebo přetížil pouzdro. Generické sady také nemusí poskytovat požadovanou chladicí kapalinu a tepelnou odolnost.

Používejte pouze schválené montážní mazivo

Lehké kompatibilní mazivo může zabránit kroucení a řezání během instalace. Příliš mnoho maziva může podpořit vytlačování nebo kontaminovat systém. Ropné mazivo může napadnout některé elastomery a nemělo by být považováno za bezpečné.

Udržujte kroužek uvolněný v drážce

Nenatahujte jednu část a druhou nechte stlačenou. Ujistěte se, že kroužek leží rovnoměrně, není zkroucený a zůstává usazen, zatímco se pouzdro přibližuje k dosedací ploše.

Ovládejte pořadí upevňovacích prvků a utahovací moment

Vyčistěte nebo vyměňte šrouby podle specifikace, správně připravte závity a použijte kalibrovaný momentový nástroj. Utahujte postupně a postupně, aby příruba seděla rovnoměrně. Úhlově utažené nebo jednorázové spojovací prvky musí dodržovat přesný postup.

Stav závitu mění zatížení svorky

Stejný točivý moment vytváří různou upínací sílu na suchých, mazaných, zkorodovaných závitech nebo závitech potažených tmelem. Nepřidávejte mazivo, pokud s tím postup nepočítá.

Proč nové těsnění znovu uniká

Příčinou může být tlak v chladicím systému

Selhání uzávěru, vniknutí spalin, místní var, zablokovaný průchod nebo nesprávné plnění mohou zpochybnit zdravý spoj. Termostat a pouzdro patří k širším chladicí systém motoru ; před výměnou opakovaných těsnění opravte příčinu tlaku.

Oprava versus kompletní výměna sestavy

Výměna pouze těsnění

Oprava pouze těsněním je vhodná, když je přesné těsnění provozuschopné, drážka a protilehlý povrch splňují specifikace, pouzdro je ploché, spojovací prvky a vložky jsou zdravé a neexistuje žádná integrovaná chyba součásti. Vyměňte veškerý jednorázový hardware požadovaný výrobcem.

Stav termostatu zůstává samostatným rozhodnutím

Netěsný spoj nedokazuje selhání prvku termostatu. Otestujte nebo vyměňte jej podle servisního intervalu, dostupnosti a diagnostických důkazů. Elecdura Průvodce termostatem zaseknutý-otevřený versus zaseknutý-zavřený řeší symptomy řízení průtoku.

Kompletní výměna bydlení

Vyměňte kryt, když je drážka prasklá, odštípnutá, hluboce poškrábaná, erodovaná, rozměrově nesprávná nebo zdeformovaná; když příruba překročí limit rovinnosti; když je poškozen krk, výstupek, rukáv nebo vložka; nebo když je termostat integrovaný a nelze jej opravovat. Srovnání nákladů v Průvodce opravou netěsnosti pouzdra termostatu by měl obsahovat širší náklady na výměnu termostatu , opakovaná práce a ztráta chladicí kapaliny.

Integrované díly musí přesně lícovat

Ověřte snímače, elektrické ohřívače, konektory, obtokové ventily, vývody hadic, odvzdušňovací otvory, držáky a přiložená těsnění. Podobný odlitek s jiným vnitřním termostatem nebo úhlem portu není zaměnitelný.

Náhradní a velkoobchodní párovací data

Pro cenovou nabídku uveďte číslo skříně OE, značku vozidla, model, rok, kód motoru a zdvihový objem, VIN nebo případně rozsah podvozku, jmenovitá teplota otevření termostatu , materiál pouzdra, všechny průměry a směry portů, středy montážních otvorů, detaily snímače a konektoru, číslo dílu těsnění a průřez, fotografie drážky a protilehlé plochy a požadované množství.

Specifikujte dodaný rozsah

Uveďte, zda produkt musí obsahovat termostat, pouzdro, O-kroužek, těsnění, teplotní senzor, ohřívač, odvzdušňovací šroub, spony, šrouby, adaptéry potrubí a držáky. The Průvodce nákupem termostatu chladicí kapaliny motoru podporuje plánování kategorií, ale každá jednotka SKU skříně potřebuje svůj vlastní seznam součástí. The Příklad křížové kontroly skříně VW/Audi ilustruje, proč jedna reference nesmí absorbovat blízké konfigurace.

Vyžadujte ochranný obal

Těsnicí plochy a drážky by neměly přenášet zatížení kartonu nebo dotýkat se uvolněného hardwaru. Uzavírejte porty, izolujte senzory a hrdla a zabraňte trvalému stlačení nebo kontaminaci O-kroužků během skladování.

Kontrola vstupní drážky

Dávková kontrola termostatem může měřit šířku a hloubku drážky, rovinnost příruby, výšku záblesku, povrchové vady, port a montážní rozměry, polohu vložky a uložení těsnění. Tlaková zkouška může potvrdit integritu sestavy, ale nenahrazuje rozměrovou kontrolu.

Kontrola změn lisovaných dílů

Pryskyřice, forma, vložka, údržba nástroje nebo změna procesu mohou změnit smrštění a geometrii drážky. Velkoobchodní specifikace by měly vyžadovat oznámení o změnách, sledovatelnost šarže a uchovávané vzorky. Elecdura Faktory výběru dodavatelů náhradních dílů poskytují rámec pro tuto kontrolu.

Často kladené otázky

Lze opravit poškrábanou drážku krytu termostatu?

Pouze pokud výrobce poskytne schválenou opravu a měřitelný limit přijatelnosti. Plnění, broušení nebo přidávání tmelu bez specifikace může změnit rozměry drážky a po tepelném cyklování selhat.

Zastaví silnější O-kroužek únik?

Není bezpečné, pokud to není zadaná velikost. Silnější kroužek může přeplnit drážku, zabránit usazení, prasknout pouzdro nebo vytlačit do průchodu chladicí kapaliny.

Proč kryt prosakuje pouze za studena?

Kontrakce materiálu může otevřít mezeru, která se uzavírá, když se pouzdro zahřívá. Tento vzor může vykazovat tvrzené těsnění, nízká komprese, místní poškrábání nebo deformace příruby. Tlaková zkouška ze skutečného chladu.

Proč vytéká pouze za tepla?

Tepelná roztažnost, vyšší tlak v systému, uvolnění plastů, pohyb motoru nebo trhlina, která se otevírá teplem, může způsobit únik pouze za tepla. Používejte bezpečné dálkové pozorování a důkazy spojené s teplotou.

Mohu znovu použít staré těsnění po kontrole termostatu?

Opětovné použití pouze v případě, že to výrobce výslovně povolí a plomba splní jeho kritéria. U mnoha O-kroužků dochází ke stlačení nebo se při demontáži poškodí, takže servisní postup vyžaduje nové těsnění.

Měla by být RTV aplikována kolem O-kroužku?

Pouze tam, kde je uvedeno. Neschválená RTV může změnit kompresi, ucpat průchody, kontaminovat chladicí kapalinu a způsobit pozdější poškození drážky.

Co by měl velkoobchodní kupující požadovat?

Vyžádejte si shodu OE a aplikace, kompletní rozměry, kontrolu drážek a rovinnosti, identifikaci materiálu, včetně těsnění a senzorů, metodu tlakové zkoušky, sledovatelnost šarže, oznámení o změnách a ochranu balení. Porovnejte OE a aftermarket sestavy termostatů podle ověřené specifikace spíše než vzhledu.

Obnovte geometrii spoje, nejen těsnění

Těsnění pouzdra termostatu funguje pouze tehdy, když drážka, protilehlá plocha, elastomer a zatížení upevňovacího prvku vytvářejí kontrolovanou kompresi kolem celého spoje. Před výměnou dílů zjistěte skutečný zdroj úniku. Po demontáži zachovejte důkazy, změřte stav drážky a příruby a odmítněte zkratky, které závisí na dodatečném utahovacím momentu nebo na nespecifikovaném tmelu.
