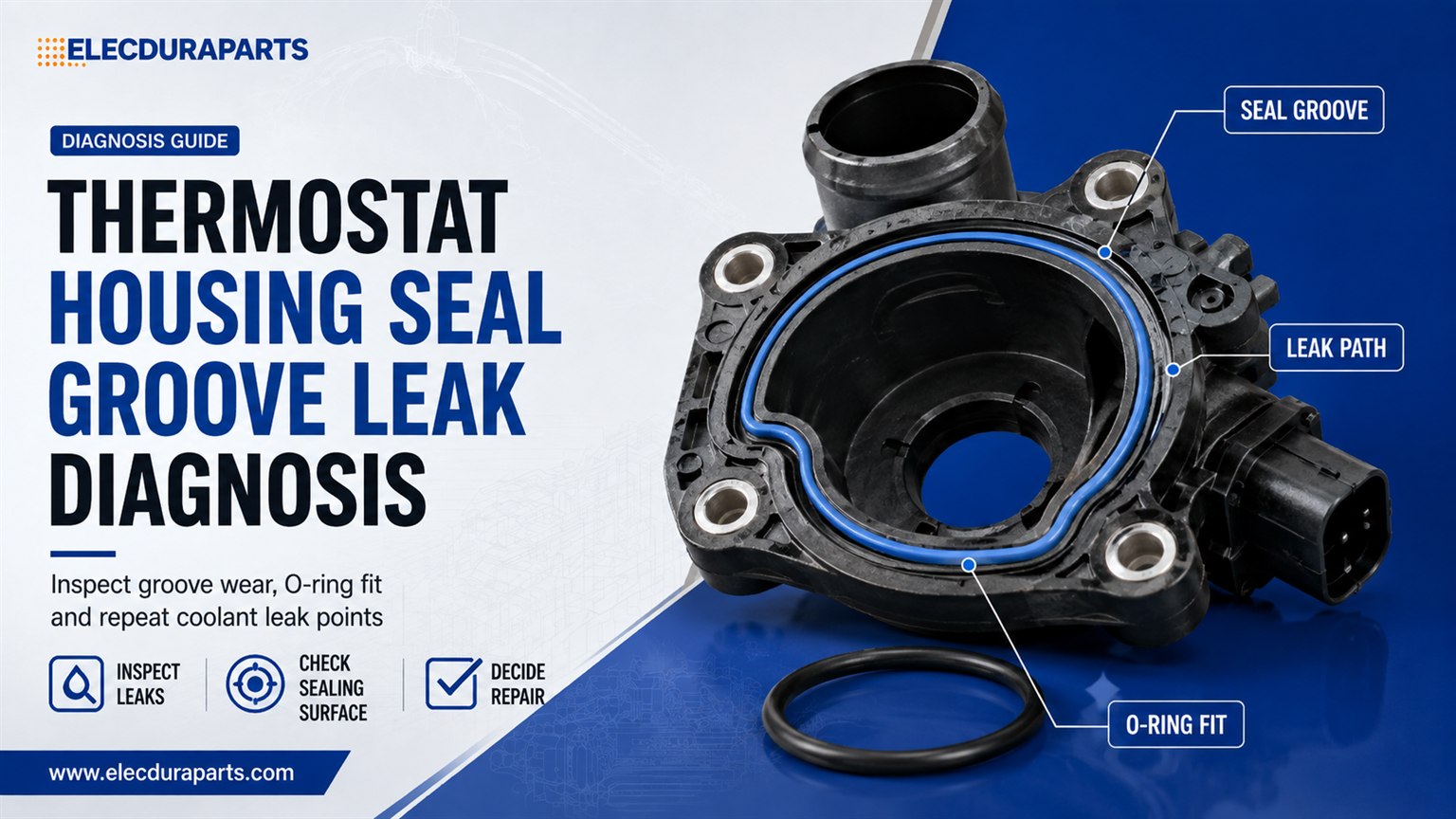

Danni alla scanalatura della guarnizione dell'alloggiamento del termostato: diagnosi e sostituzione delle perdite

L'alloggiamento del termostato può presentare perdite anche dopo l'installazione di un nuovo O-ring o di una guarnizione perché la scanalatura di tenuta, non la guarnizione, è difettosa. Lo scorrimento della plastica, la corrosione, i depositi di refrigerante, i segni di utensili, le bave, le crepe, l'erosione o il carico irregolare dei bulloni possono impedire alla guarnizione di mantenere una compressione continua. Un ulteriore serraggio degli elementi di fissaggio può rallentare temporaneamente la perdita mentre si piega la flangia, si schiaccia la guarnizione, si tirano inserti filettati o si crea una crepa più grande.

La diagnosi di una perdita nella scanalatura della guarnizione dell'alloggiamento del termostato richiede che il giunto venga trattato come un sistema di geometria e carico. Identificare l'esatta origine della perdita, depressurizzare e smontare in sicurezza, ispezionare la scanalatura su tutta la sua circonferenza, misurare la planarità dell'alloggiamento e le dimensioni della tenuta, quindi decidere se la sola tenuta è riparabile o è necessario sostituire l'intero alloggiamento. La guida di Elecdura a gli alloggiamenti del termostato in plastica incrinati coprono i guasti visibili della carrozzeria; questo articolo si concentra sull'interfaccia di tenuta meno ovvia.

Decisione rapida: sostituire la guarnizione o l'alloggiamento?

Non riutilizzare una scanalatura danneggiata con sigillante aggiuntivo

Il sigillante vulcanizzante a temperatura ambiente non è una riparazione universale delle scanalature. Il materiale in eccesso può impedire il corretto posizionamento, lubrificare la guarnizione in modo che estruda, staccarsi nel circuito di raffreddamento o causare danni futuri alla custodia. Utilizzare il sigillante solo laddove l'esatta procedura di servizio ne specifica la composizione chimica, la posizione e la quantità.

La riduzione delle perdite non è la prova di una riparazione corretta

Un giunto può sopravvivere a un minimo freddo e presentare nuovamente perdite dopo cicli di calore, impulsi di pressione o vibrazioni. Convalidare nella sequenza di pressione e temperatura specificata.

Come la scanalatura e l'O-ring creano una tenuta

Un O-ring sigilla quando il giunto assemblato comprime la sua sezione trasversale all'interno di un volume controllato della premistoppa. La scanalatura supporta l'anello, limita il movimento e mantiene la pressione di contatto contro la superficie di accoppiamento. Una compressione troppo piccola lascia un percorso per il refrigerante. Una compressione eccessiva aumenta la forza di assemblaggio, danneggia l'elastomero e può distorcere una flangia in plastica.

Larghezza, profondità e materiale di riempimento della scanalatura

Un anello troppo sottile per la scanalatura potrebbe non toccare entrambe le superfici di tenuta. Uno troppo spesso può riempire eccessivamente la ghiandola ed estrudere o impedire l'alloggiamento dell'alloggiamento. La larghezza della scanalatura deve consentire all'elastomero di deformarsi senza rimanere intrappolato come solido incomprimibile.

Le dimensioni misurate sono più forti della somiglianza visiva

Due O-ring neri possono utilizzare sezioni trasversali, diametri interni, durezze e materiali diversi. Un anello che si adatta attorno al termostato non si è dimostrato corretto per il premistoppa dell'alloggiamento.

La compressione della guarnizione deve rimanere continua

Una scheggiatura, un graffio, una linea di fusione o un deposito locale possono sollevare la guarnizione o ridurre la pressione di contatto in un punto. Il refrigerante segue quindi il percorso con la resistenza più bassa. I difetti radiali che attraversano la zona di sigillatura sono generalmente più critici dei segni superficiali paralleli ad essa, ma l'accettazione richiede il criterio della superficie del produttore.

Lo scorrimento plastico modifica il giunto nel tempo

I materiali termoplastici possono rilassarsi in condizioni di calore prolungato e carico di bulloni. L'alloggiamento potrebbe perdere la forza di serraggio o deformarsi tra i dispositivi di fissaggio anche quando non sono visibili crepe. Il surriscaldamento ripetuto accelera l'invecchiamento del materiale e può alterare permanentemente la scanalatura.

Meccanismi di cedimento nella scanalatura della tenuta

Danni all'utensile durante la rimozione della guarnizione

I picconi e i cacciaviti in metallo possono perforare il fondo o la parete di una scanalatura in plastica o alluminio. Una piccola tacca potrebbe essere nascosta dal nuovo anello ma aperta direttamente sul lato pressurizzato. Utilizzare strumenti di rimozione non dannosi e ispezionare dopo aver rimosso il vecchio sigillo.

Non lucidare la geometria

La carta abrasiva può arrotondare i bordi delle scanalature, rendere più profonda la ghiandola o lasciare particelle nel circuito di raffreddamento. La correzione della superficie è accettabile solo quando esiste un limite e un metodo di riparazione documentati.

Depositi e corrosione del liquido refrigerante

Il refrigerante non corretto, le formulazioni miste, gli intervalli trascurati, l'acqua dura, la corrente vagante elettrica e l'esposizione all'aria possono creare incrostazioni o corrosione. I depositi impediscono l'inserimento dell'anello; dopo la pulizia rimangono buchi sotto il deposito. Gli alloggiamenti in alluminio possono bucarsi, mentre gli alloggiamenti in plastica possono macchiarsi, indebolirsi o erodersi nei percorsi di perdita ad alta velocità.

I residui possono identificare erroneamente la fonte

Il liquido refrigerante scorre lungo le nervature, le sporgenze dei bulloni, i tubi flessibili e i cablaggi prima di asciugarsi. La crosta visibile potrebbe trovarsi al di sotto della perdita effettiva. Pulisci l'area ed esegui un test di pressione controllata anziché ordinare dal punto umido più basso.

Flash di stampaggio e variazione di produzione

Bava, avvallamento, vuoti, linee di unione, riempimento incompleto o disallineamento dell'inserto possono modificare la scanalatura e la flangia. L'ispezione dei lotti dovrebbe confrontare le dimensioni critiche e le condizioni della superficie, non solo l'aspetto generale. Un alloggiamento può superare i controlli di adattamento esterni mentre la sua scanalatura non riesce a controllare la compressione della guarnizione.

Le linee di divisione necessitano di una regola di accettazione definita

Una linea di divisione dello stampo che attraversa la superficie di sigillatura può essere accettabile o meno a seconda dell'altezza e dell'orientamento. Specificare i limiti misurabili di bava e superficie per l'ispezione all'ingrosso.

Distorsione dell'alloggiamento dovuta al carico di installazione

Un serraggio non uniforme, una sequenza errata, una coppia errata, filettature contaminate, distanziatori mancanti, bulloni errati e strumenti di impatto possono torcere la flangia. I manicotti metallici o gli inserti filettati possono sostenere il carico di serraggio previsto; se mancano o vengono tirati, la plastica assume un carico anomalo.

Una coppia maggiore può ridurre la tenuta

Un serraggio eccessivo può piegare l'area tra i bulloni allontanandola dalla faccia di accoppiamento, riducendo la compressione dell'O-ring dove non esiste alcun elemento di fissaggio. Può anche rompere un collo o un capo che perde solo quando è caldo.

Confermare l'origine della perdita prima dello smontaggio

L'alloggiamento del termostato si trova spesso sotto i tubi flessibili, i sensori, le viti di spurgo, i tubi del liquido di raffreddamento, le pompe, gli alloggiamenti dei filtri dell'olio e i componenti di aspirazione. La gravità e il flusso d'aria della ventola diffondono il refrigerante. Una traccia secca vicino all'alloggiamento non dimostra che il solco sia responsabile.

Inizia con un sistema pulito e freddo

Pulire i residui utilizzando un metodo approvato, lasciare raffreddare il motore, verificare il livello del liquido refrigerante ed ispezionare con una buona illuminazione. Controllare le estremità dei tubi, i morsetti, i connettori rapidi, le guarnizioni dei sensori, le viti di spurgo, le giunzioni di fusione e i componenti adiacenti.

Utilizzare la tintura solo se approvata

Il colorante fluorescente può aiutare a individuare piccole perdite, ma il colorante deve essere compatibile con il refrigerante e l'attrezzatura di servizio. Registra dove appare il primo punto bagnato, non semplicemente dove si raccoglie il colorante in seguito.

Prova di pressione entro i limiti del sistema

Applicare la pressione specificata dal produttore del veicolo a un sistema freddo con attrezzatura nominale. Osservare il decadimento della pressione e il giunto durante il periodo di prova definito. Una pressione eccessiva può creare una perdita che non esisteva e può danneggiare i componenti in plastica.

Le perdite fredde e calde differiscono

Un test a pressione fredda può rivelare un difetto di tenuta statica. L'espansione termica, il rilassamento plastico, il movimento del motore e gli impulsi di pressione possono produrre una perdita solo a caldo. Utilizzare dati operativi sicuri e non ispezionare mai un giunto pressurizzato caldo a distanza ravvicinata.

Separare il liquido refrigerante dai residui d'olio

L'olio proveniente dall'alloggiamento del filtro o dal coperchio della valvola può mescolarsi con la polvere e assomigliare al vecchio liquido di raffreddamento. Determinare il colore, l'odore, la sensazione al tatto, la risposta ai raggi ultravioletti e la fonte del fluido. La logica utilizzata per distinguere an La perdita dell'alloggiamento del filtro dell'olio derivante da una perdita del radiatore dell'olio dimostra perché è necessario tracciare i residui nelle vicinanze prima di ordinare le parti.

Smontaggio senza distruggere le prove

Documentare la condizione di installazione

Fotografare l'orientamento del tubo, le posizioni dei dispositivi di fissaggio, il percorso dei connettori, i punti di spurgo, la disposizione dei residui e la posizione dell'alloggiamento. Registrare se i bulloni risultavano allentati, irregolari, corrosi o riparati in precedenza. Non pulire la scanalatura di tenuta finché non viene documentato il motivo del segno originale.

Cattura il modello di cedimento del sigillo

Una sezione appiattita, un taglio, una torsione, una coda di estrusione, un rigonfiamento chimico o un set di compressione possono identificare un dimensionamento errato, un assemblaggio a secco, un movimento, un riempimento eccessivo della scanalatura o un'incompatibilità del materiale. Conservare la vecchia guarnizione con l'alloggiamento per la revisione del fornitore.

Rilasciare i dispositivi di fissaggio nella sequenza specificata

Una rimozione non uniforme può rompere un alloggiamento in plastica invecchiato o deformare una sottile copertura metallica. Scaricare il liquido refrigerante al livello richiesto, isolare i componenti elettrici e seguire l'esatta procedura di riparazione.

Non fare leva sulla zona di sigillatura

Utilizzare i punti di separazione designati. Fare leva tra le facce accoppiate può creare il graffio successivamente ritenuto responsabile della perdita originale.

Ispezione di scanalature e flange

Pulire senza modificare la superficie

Rimuovere i residui di liquido refrigerante e il vecchio lubrificante utilizzando materiali approvati per l'alloggiamento. Evitare strumenti metallici affilati e abrasivi aggressivi. Dopo la pulizia, ispezionare con luce direzionale e ingrandimento dove necessario.

Ispezionare tutte e quattro le superfici funzionali

Controllare il fondo della scanalatura, entrambe le pareti laterali, la zona di tenuta e la flangia adiacente. Ispezionare anche il componente di accoppiamento perché un alloggiamento sano non può sigillare contro una superficie del motore corrosa, graffiata o deformata.

Misurare la geometria della scanalatura e della guarnizione

Utilizzare calibri appropriati per misurare larghezza, profondità, diametro e variazione locale senza danneggiare la parte. Confronta con i disegni o con un nuovo componente verificato. Misurare la sezione trasversale e il diametro interno del nuovo O-ring non compresso secondo il metodo del produttore della guarnizione.

Il set di compressione modifica il sigillo rimosso

Le dimensioni appiattite di un vecchio anello non rappresentano le sue specifiche originali. Utilizzare i contrassegni, il kit di applicazione o il nuovo riferimento verificato anziché effettuare il reverse engineering delle dimensioni da un campione deformato in modo permanente.

Controllare la planarità della flangia

Posizionare l'alloggiamento pulito su una superficie di riferimento adeguata e misurare gli spazi utilizzando il metodo del produttore. Gli alloggiamenti sottili o complessi possono richiedere un dispositivo che rappresenti il ​​supporto installato. Un controllo con la riga può individuare una deformazione evidente ma potrebbe non quantificare la distorsione locale del solco.

Ispezionare le sporgenze e gli inserti dei bulloni

Cercare inserti tirati, sporgenze incrinate, manicotti compressi, filettature strappate e prove che le teste dei bulloni abbiano toccato il fondo prima di serrare il giunto. Questi guasti possono rendere prive di significato le letture corrette della coppia.

Materiale di tenuta, lubrificazione e assemblaggio

Utilizzare l'elastomero specificato

La formulazione del liquido refrigerante, la temperatura, gli additivi, la contaminazione dell'olio e la durata operativa influiscono sulla scelta dell'elastomero. Il colore non identifica in modo affidabile il materiale. Un anello incompatibile può gonfiarsi, indurirsi, ammorbidirsi o perdere compressione. Utilizzare l'esatto kit di assistenza o le specifiche del materiale controllato.

Gli assortimenti di O-ring universali sono rischiosi

Un anello selezionato perché 'sembra vicino' può differire nella sezione trasversale abbastanza da provocare perdite o sovraccaricare l'alloggiamento. Inoltre, i kit generici potrebbero non fornire il refrigerante e la resistenza al calore richiesti.

Applicare solo il lubrificante di montaggio approvato

Un lubrificante compatibile con la luce può prevenire torsioni e tagli durante l'installazione. Una quantità eccessiva di lubrificante può favorire l'estrusione o contaminare il sistema. Il grasso di petrolio può attaccare alcuni elastomeri e non deve essere considerato sicuro.

Mantenere l'anello rilassato nella scanalatura

Non allungare una sezione e lasciarne un'altra compressa. Verificare che l'anello sia posizionato uniformemente, non sia attorcigliato e rimanga inserito mentre l'alloggiamento si avvicina alla superficie di accoppiamento.

Controllare la sequenza e la coppia di fissaggio

Pulire o sostituire i bulloni come specificato, preparare correttamente le filettature e utilizzare uno strumento dinamometrico calibrato. Stringere per fasi e in sequenza in modo che la flangia si inserisca uniformemente. Gli elementi di fissaggio a serraggio angolare o monouso devono seguire la procedura esatta.

La condizione della filettatura modifica il carico di serraggio

La stessa coppia produce una forza di serraggio diversa su filettature asciutte, lubrificate, corrose o rivestite di sigillante. Non aggiungere lubrificante a meno che la procedura non lo preveda.

Perché un nuovo sigillo perde di nuovo

La causa a monte potrebbe essere la pressione del sistema di raffreddamento

Un tappo difettoso, un'intrusione di gas di combustione, un'ebollizione locale, un passaggio bloccato o un riempimento errato possono mettere a dura prova un giunto sano. Il termostato e l'alloggiamento appartengono al più ampio sistema di raffreddamento del motore ; riparare la causa della pressione prima di sostituire le guarnizioni ripetute.

Riparazione o sostituzione dell'intero gruppo

Sostituzione della sola guarnizione

Una riparazione della sola guarnizione è appropriata quando la guarnizione esatta è riparabile, la scanalatura e la superficie di accoppiamento soddisfano le specifiche, l'alloggiamento è piatto, i dispositivi di fissaggio e gli inserti sono sani e non esiste alcun guasto del componente integrato. Sostituisci qualsiasi hardware monouso richiesto dal produttore.

La condizione del termostato rimane una decisione separata

Un giunto che perde non dimostra che l'elemento termostato è guasto. Testarlo o sostituirlo in base all'intervallo di manutenzione, all'accessibilità e alle prove diagnostiche. Di Eletdura La guida al termostato bloccato aperto rispetto a quello bloccato chiuso affronta i sintomi del controllo del flusso.

Sostituzione completa dell'abitazione

Sostituire l'alloggiamento quando la scanalatura è incrinata, scheggiata, graffiata profondamente, erosa, dimensionalmente errata o distorta; quando la flangia supera il limite di planarità; quando il collo, il risvolto, la manica o l'inserto sono danneggiati; o quando il termostato è integrato e non è riparabile. Confronti dei costi nel La guida alla riparazione delle perdite dell'alloggiamento del termostato dovrebbe includere quella più ampia costo di sostituzione del termostato , manodopera ripetuta e perdita di liquido refrigerante.

Le parti integrate devono corrispondere esattamente

Verificare sensori, riscaldatori elettrici, connettori, valvole di bypass, uscite dei tubi flessibili, porte di spurgo, staffe e guarnizioni incluse. Una fusione simile con un termostato interno o un angolo della porta diverso non è intercambiabile.

Dati di sostituzione e corrispondenza all'ingrosso

Per un preventivo, fornire il numero dell'alloggiamento OE, la marca del veicolo, il modello, l'anno, il codice e la cilindrata del motore, il VIN o la gamma di telaio, ove applicabile, valore nominale della temperatura di apertura del termostato , materiale dell'alloggiamento, tutti i diametri e le direzioni delle porte, centri dei fori di montaggio, dettagli del sensore e del connettore, numero di parte e sezione trasversale della guarnizione, fotografie della scanalatura e della superficie di accoppiamento e quantità richiesta.

Specificare l'ambito fornito

Indicare se il prodotto deve includere termostato, alloggiamento, O-ring, guarnizione, sensore di temperatura, riscaldatore, vite di spurgo, fermagli, bulloni, adattatori per tubi e staffe. IL La guida all'acquisto del termostato del liquido di raffreddamento del motore supporta la pianificazione delle categorie, ma ogni SKU dell'alloggiamento necessita del proprio elenco delle parti incluse. IL L'esempio di controllo incrociato dell'alloggiamento VW/Audi illustra perché un riferimento non deve assorbire configurazioni vicine.

Richiede un imballaggio protettivo

Le superfici e le scanalature di tenuta non devono sostenere carichi di cartone o entrare in contatto con componenti allentati. Tappare le porte, isolare i sensori e i colli e impedire la compressione permanente o la contaminazione degli O-ring durante lo stoccaggio.

Ispezione della scanalatura in entrata

L'ispezione del termostato batch può misurare la larghezza e la profondità della scanalatura, la planarità della flangia, l'altezza della bava, i difetti superficiali, le dimensioni delle porte e di montaggio, la posizione dell'inserto e l'adattamento della guarnizione. Il test di pressione può confermare l'integrità dell'assieme ma non sostituisce l'ispezione dimensionale.

Controllare le modifiche delle parti stampate

Una modifica della resina, dello stampo, dell'inserto, della manutenzione dell'utensile o del processo può alterare il ritiro e la geometria della scanalatura. Le specifiche all'ingrosso dovrebbero richiedere la notifica di modifica, la tracciabilità del lotto e la conservazione dei campioni. Di Eletdura i fattori di selezione dei fornitori aftermarket forniscono un quadro per questo controllo.

Domande frequenti

È possibile riparare una scanalatura dell'alloggiamento del termostato graffiata?

Solo se il produttore fornisce una riparazione approvata e un limite di accettazione misurabile. Il riempimento, la levigatura o l'aggiunta di sigillante senza specifiche possono modificare le dimensioni della scanalatura e fallire dopo il ciclo termico.

Un O-ring più spesso fermerà la perdita?

Non in modo sicuro a meno che non abbia le dimensioni specificate. Un anello più spesso può riempire eccessivamente la scanalatura, impedire l'alloggiamento, rompere l'alloggiamento o fuoriuscire nel passaggio del refrigerante.

Perché l'alloggiamento perde solo quando è freddo?

La contrazione del materiale può aprire un varco che si chiude quando l’alloggiamento si riscalda. Una guarnizione indurita, una bassa compressione, un graffio locale o una distorsione della flangia possono mostrare questo modello. Test di pressione da una vera condizione di freddo.

Perchè perde acqua solo a caldo?

L'espansione termica, una maggiore pressione del sistema, il rilassamento plastico, il movimento del motore o una crepa che si apre con il calore possono produrre una perdita solo calda. Utilizzare l’osservazione remota sicura e prove legate alla temperatura.

Posso riutilizzare la vecchia guarnizione dopo aver ispezionato il termostato?

Riutilizzare solo se il produttore lo consente esplicitamente e il sigillo soddisfa i suoi criteri. Molti O-ring sviluppano compressione o vengono danneggiati durante la rimozione, quindi la procedura di manutenzione richiede una nuova guarnizione.

È opportuno applicare RTV attorno all'O-ring?

Solo dove specificato. L'RTV non approvato può alterare la compressione, ostruire i passaggi, contaminare il liquido refrigerante e causare danni alla scanalatura in caso di manutenzione successiva.

Cosa dovrebbe richiedere un acquirente all'ingrosso?

Richiedi corrispondenza OE e applicazione, dimensioni complete, controlli di scanalatura e planarità, identificazione dei materiali, guarnizioni e sensori inclusi, metodo di test della pressione, tracciabilità dei lotti, notifica di modifica e protezione dell'imballaggio. Confrontare Gruppi termostato OE e aftermarket secondo specifiche verificate anziché aspetto.

Ripristina la geometria del giunto, non solo il sigillo

Una guarnizione dell'alloggiamento del termostato funziona solo quando la scanalatura, la superficie di accoppiamento, l'elastomero e il carico del dispositivo di fissaggio creano una compressione controllata attorno all'intero giunto. Prima di sostituire le parti, individuare la vera fonte della perdita. Dopo lo smontaggio, conservare le prove, misurare le condizioni della scanalatura e della flangia ed evitare scorciatoie che dipendono da una coppia aggiuntiva o da un sigillante non specificato.

Per l'esatta corrispondenza dell'alloggiamento, inviare a Elecdura il riferimento OE, i dati del motore e del veicolo, la configurazione dell'alloggiamento e del termostato, le dimensioni della scanalatura e della guarnizione, le indicazioni delle porte, i dettagli del connettore, le fotografie di perdite e danni, i requisiti delle parti incluse, la quantità e il piano di ispezione tramite il modulo preventivo tecnico . Usa il gamma aftermarket per la scoperta dei prodotti e Elecdura processo di vendita all'ingrosso dopo la conferma dell'esatta interfaccia di sigillatura.
