Ingen af monteringspositionerne er universelt bedre. En skørtmonteret kondensator holder vægten og servicearbejdet lavt på køretøjet og undgår taggennemtrængning, men den er udsat for vejsprøjt, salt, sten, mudder og varmluftsrecirkulation under karrosseriet. En tagmonteret kondensator kan frigøre skørtplads til bagage, elevatorer, tanke eller batterier og reducere eksponeringen af hjulspray, men den tilføjer tagbelastning, køretøjshøjde, vind- og soleksponering, tætningskrav, længere adgangsveje og risiko for service på taget.
Det korrekte valg er den position, der giver verificeret varmeafvisning og luftstrøm under køretøjets værste driftsforhold, mens den opfylder emballage-, strukturelle, elektriske, slangeførings-, korrosion-, støj- og servicebegrænsninger. Købere kan sammenligne applikationsspecifikke muligheder i Elecdura's engros AC-kondensatorsortiment , men en kondensator bør ikke vælges alene ud fra fanantal eller eksterne dimensioner.

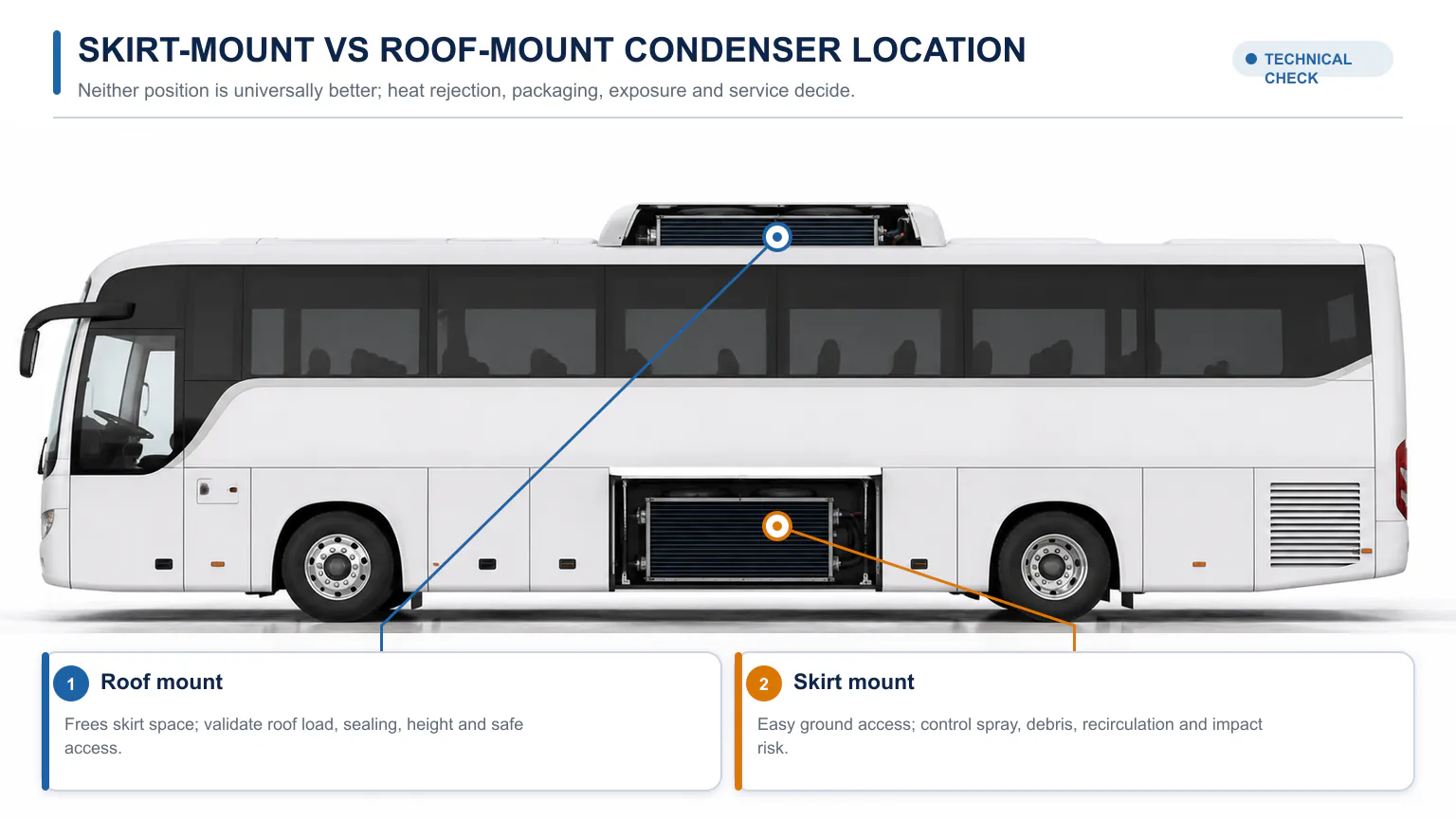

Kondensatorens placering ændrer emballage, eksponering, struktur og servicekrav.

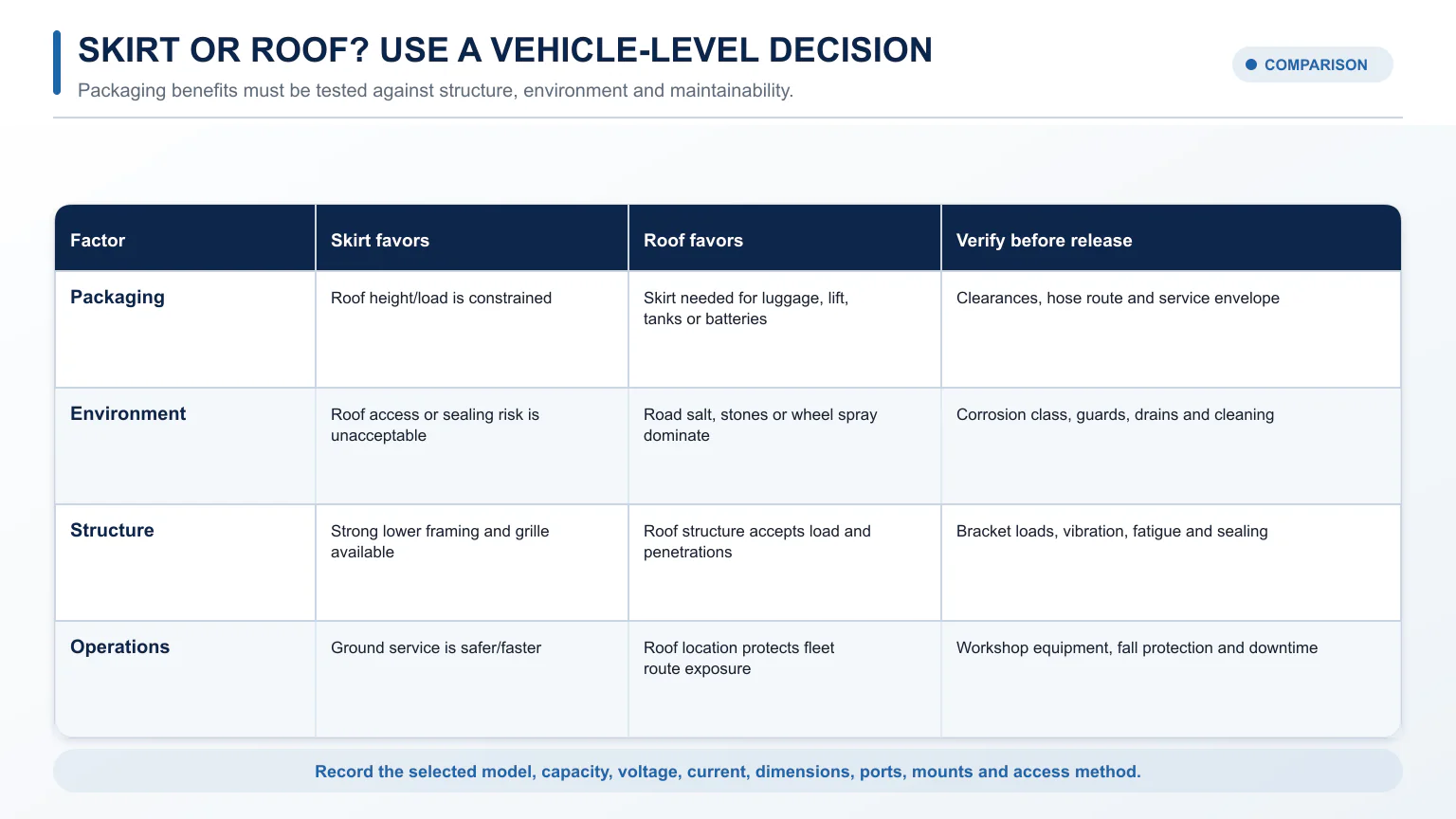

Beslutningsfaktor |
Nederdel montering |
Tagmontering |
|---|---|---|
Emballage |
Bruger underkrop/nederdel plads |
Frigør skørtplads, men bruger tagareal |
Miljøeksponering |
Vejspray, salt, mudder, sten, hjulaffald |
Sol, regn, vind, grene, højdepåvirkninger |
Risiko for luftstrøm |
Undervogns varmluft recirkulation og blokering |
Tagturbulens, recirkulation, nærliggende tagudstyr |
Struktur |
Ramme/skørtebeslag og vejvibrationer |
Tagforstærkning, tætning, vind og dynamiske belastninger |
Serviceadgang |
Adgang i stueplan, nogle gange trangt/snavset |
Mulighed for åben adgang, men faldsikring kan være påkrævet |
Slangeføring |
Ofte tættere på chassiskomponenter |
Længere lodrette/tagruter og kropsgennemføringer |
Typisk flådefordel |
Lavhøjde køretøjer og nem udvendig service |
Busser har brug for skørtplads eller beskyttelse mod vejsalt |
En kondensator afviser varme fra højtrykskølemiddel til udeluft. En 'skørtkondensator' er normalt en spole, ventilator, kappe og beskyttelsesenhed monteret langs undersiden af en bus eller et tungt køretøj. En 'tagkondensator' placerer den varmeafvisende enhed på taget. Nogle produkter kombinerer kondensator, kompressor, fordamper, opvarmning eller ventilation til en komplet HVAC-enhed på taget. Disse komplette systemer bør ikke sammenlignes direkte med en blottet fjernkondensator uden at adskille funktioner og testbetingelser.
Mobile Climate Control installationsdokumentation siger, at buskondensatorer normalt er placeret i skørtet eller på taget og understreger fri luftstrøm, beskyttelse, montering og spænding. Bergstrom udgiver skørte- og tagkondensatorsamlinger med forskellige kapaciteter og dimensioner. Disse eksempler viser, at position er én designvariabel, ikke en kapacitetsklasse.

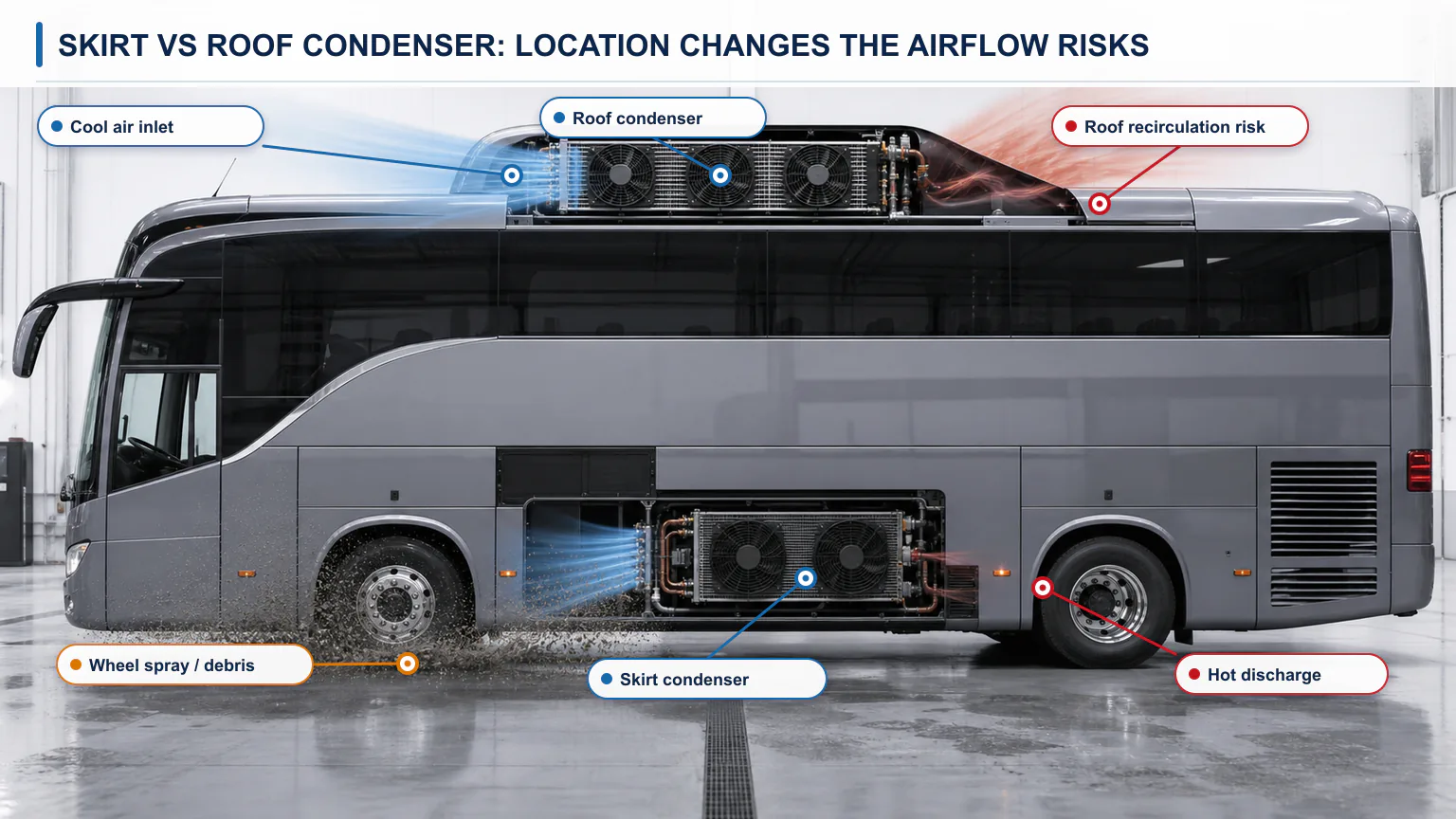

Begge steder har brug for et ubegrænset indløb, en forseglet vej gennem spolen og en ren udledningsrute.
Kondensatoren skal afvise kabinevarme plus kompressorarbejde. Dens evne afhænger af kølemiddelmasseflow, kondenseringstemperatur/-tryk, omgivende lufttemperatur, luftmassestrøm, spoletilstand, finne-/rørdesign og hvordan varm afgangsluft forlader køretøjet. En stor spole med dårlig luftgennemstrømning kan yde dårligere end en mindre korrekt kanaliseret enhed.
Sammenlign kun kapacitet, når vurderingsforholdene er kendte. En offentliggjort BTU/h eller kW-værdi kan antage et bestemt kølemiddel, kondenseringstemperatur, luftindtagstemperatur, luftstrøm, blæserspænding og ren spole. Spørg efter testpunktet eller udvælgelsesberegningen. Tilføj ikke blæsernavnepladens luftstrømsværdier og antag, at mængden passerer gennem en installeret spole; afskærmninger, skærme, statisk tryk, spændingsfald og recirkulation ændrer ydeevnen.
Luft skal komme ind i spolen fra den tilsigtede side og forlade den uden at vende tilbage til indløbet. Recirkulation hæver den indgående lufttemperatur, hvilket øger hovedtrykket og kompressorbelastningen. Det kan skabe et system, der køler acceptabelt på en værkstedstest, men kører på en varm, stationær, fuldt lastet bus.
Teknikere kan få adgang til en skørtelenhed fra jordoverfladen eller en lav platform. Ventilatorer, skærme, spoler, modtagere og slangeforbindelser kan inspiceres uden at klatre op på taget. Dette kan reducere rutinemæssig servicetid, hvis døre og afskærmninger er designet godt.
En skørtkondensator undgår at skære og tætne taget til kondensatorenheden og holder tagplads tilgængelig til nødluger, solpaneler, antenner, HVAC-fordampere eller andet udstyr. Det undgår også at tilføje kondensatormasse på køretøjets højeste punkt.
På nogle layouts er en skørtkondensator tættere på en motordrevet kompressor, modtager-tørrer eller andre chassiskomponenter. Kortere føring kan reducere slangemateriale og samlinger. Dette er en ansøgningsfordel, ikke en regel; bagmotorbusser og distribuerede HVAC-layouts varierer.
Hjulspray transporterer vand, vejsalt, mudder, sand og sten. MCC anbefaler at beskytte en skørtkondensator nær et hjul med en stænkskærm. Afskærmningen skal beskytte spolen uden at begrænse ind- eller udgangsluftstrømmen. Materiale, belægning, fastgørelsesanordninger, elektriske konnektorer og ventilatormotorer bør matche korrosionseksponeringen.
MCC's servicedokumentation anbefaler at montere skørtkondensatoren tæt på skørtet og bruge skørt, når mellemrummet tillader recirkulation. Den nøjagtige installation skal følge produktmanualen. Undgå, at varm motor, udstødning, bremse eller vejluft trænger ind i spolen. Sørg for en ren udledningsvej væk fra indløbet.
Chassisskinner, karrosseripaneler, bagagestrukturer og skærme kan blokere luften. MCC advarer om, at begrænset luftstrøm øger systemtrykket og kan reducere afkøling eller beskadige kompressoren. At skære en skørtåbning eller fjerne en støtte påvirker også kropsstrukturen; beslag og forstærkning skal konstrueres frem for improviseret.
Kantsten, vejaffald, ramper og løfteudstyr kan beskadige en lav enhed. Bekræft indflyvnings-/afgangs- og brudforhold, affjedringsvandring, dækfejlskonvolut, donkraftpunkter og værkstedsliftkontakt. Brug afskærmninger og placering, der beskytter spolen uden at fange snavs.
Mobile Climate Controls CR-410 tagkondensatorlitteratur fremhæver frigjort skørtplads til muligheder såsom CNG-tanke, kørestolslifte og bagagerum. Elektriske busser kan også have brug for underkroppsplads til batterier eller strømelektronik. At flytte kondensatoren opad kan løse en emballagekonflikt i hele køretøjet.
En tagkondensator undgår direkte hjulspray og mange stenpåvirkninger. MCC beskriver tagmontering som en løsning på vejsaltskader i relevante busapplikationer. Det er stadig udsat for fugt, salt luft, ultraviolet stråling, træaffald og vaskekemikalier, så korrosion og tætning forbliver designkrav.
En klar tagplacering kan give adgang til udeluft væk fra motor- og vejvarme. Ventilator-tvunget luftstrøm forbliver vigtig ved lav hastighed og tomgang. Taggrænse-lag flow og nærliggende udstyr kan enten hjælpe eller forstyrre ventilatorerne, så den installerede konfiguration skal valideres.
Taget skal understøtte enhedsmasse plus vibrationer, bremsning, sving, vejstød, vind, vedligeholdelsesbelastninger og eventuelle kodespecifikke krav. Brug designet skinner, bagside, forstærkning, isolering og fastgørelseselementer. En tynd tagbeklædning er ikke en strukturel monteringsflade.
MCC-dokumentation advarer om, at tagændringer kræver den medfølgende tætningsprocedure for at forhindre vandindtrængning. Kontroller enhver gennemføring for monteringer, slanger, ledninger og afløb. Valg af tætningsmasse, overfladeforberedelse, fastgørelsesmoment, samlingsbevægelser og inspektionsadgang har betydning. Planlæg, hvordan en fremtidig erstatning skal genforsegles.
Tjek lovlig højde og rutehøjde, depoter, vaskerum, broer, træer, døre og vedligeholdelsesfaciliteter. Medtag beskyttelsesdæksler i den endelige højde. Aerodynamisk luftmodstand og vindstøj på taget kan have betydning for motorvejskørsel.
Tagadgang kan kræve en platform, faldsikring, lockout og sikkert løfteudstyr. Design servicepaneler, så teknikere ikke læner sig over kørende ventilatorer eller beskadiger finnerne. Overvej om en defekt blæser kan udskiftes uden at fjerne hele enheden.
Tagmontering øger ofte længde- og højdeændringen af afgangs- og væskeledningerne forbundet til kondensatoren. Længere linjer tilføjer internt volumen, trykfald, samlinger, vægt og potentiel lækage. De kan påvirke kølemiddelpåfyldning og oliefordeling, men længere ruteføring gør ikke automatisk et system upålideligt. Systemdesigneren skal dimensionere de berørte afgangs- og væskeledninger for kølemiddel, kapacitet, ækvivalent længde, højde, trykfald, hastighed, oliestyring og tilladt påfyldning.
Brug slangen og fittingssystemet, der er godkendt til kølemiddel- og køretøjsmiljøet. Støttelinjer for at forhindre slid og træthed, holde dem væk fra udstødning og skarpe kanter, give bevægelsesløkker, hvor krops-/motorbevægelser kræver det, og beskytte tag-/kroppsgennemføringer. Lav ikke lave punkter eller fælder i modstrid med systemets design.
Efter ændring af kondensatorplacering eller slangelængde skal du beregne og validere kølemiddel- og oliebalancen. En opladningsmængde fra donorbilen er muligvis ikke længere korrekt. Brug tryk, temperatur, underkøling eller andre producentspecificerede idriftsættelsesforanstaltninger under kontrollerede forhold.
Kondensatorventilatorer er højstrømsbelastninger. Bekræft 12 eller 24 V arkitektur, total strøm ved nominel spænding og temperatur, opstart/transient strøm, ledningsstørrelse, sikring/afbryder, relæer eller elektronisk kontrol, jordvej, konnektors miljøklassificering og generator- eller batterikapacitet. MCC bemærker, at lav spænding kan bremse ventilatorerne og føre til trykopbygning.
Variabel blæserstyring kan reducere støj og effekt, når fuld luftstrøm er unødvendig, men den skal holde kølemiddeltrykket inden for sikre grænser og reagere på sensor- eller kommunikationsfejl. Definer, om ventilatorer er iscenesatte, PWM-kontrollerede eller netværksforbundne, og om der findes hastighedsfeedback. Placer temperatur- og trykføling i henhold til HVAC-designet.
Støj omfatter blæserbladstone, motor, luftstrømsturbulens, gitter/beskyttelsesinteraktion, vibration ind i karrosseripaneler og stråling fra tagstruktur. En ventilators friluftslydnummer forudsiger muligvis ikke installeret busstøj. Valideres ved driftshastigheder og passager-/chaufførsteder.
Den endelige placering bør vælges på køretøjsniveau snarere end ved hjælp af kondensatorkapacitet alene.
Definer den termiske ydelse: kabinebelastning, driftsmiljø, belægning, ruder, dørcyklusser, kompressor, kølemiddel og drift.
Kortemballage: skørteudstyr, tagudstyr, struktur, højde, adgang og slangeruter.
Modelluftstrøm: indblæsningstemperatur, obstruktion, recirkulation, afgangsvej, blæsertryk og snavs.
Vurder miljøet: vejsalt, mudder, sten, sol, regn, støv, grene, skylning og korrosion.
Designgrænseflader: beslag, tætninger, afskærmninger, slanger, ledninger, afløb, modtager-tørrer, kontroller og servicepaneler.
Sammenlign livscyklusomkostninger: del, installation, nedetid, rengøring, korrosionsreparation, blæserudskiftning, tagadgang og brændstof/elektrisk belastning.
Valider en prototype: instrumenttryk, temperaturer, blæserspænding/strøm, luftindtag/udledning, nedlukning af kabinen, støj og fejl i værste tilfælde.
Køretøjstype, dimensioner, rute/tjeneste, maksimal omgivelse, belægning og HVAC-kølingsmål.
Kølemiddel, kompressormodel/kapacitet/styring, fordamper, modtagertørrer, ekspansionsenhed og strømladning.
Påkrævet kondensatorvarmeafvisning eller de nødvendige data for at leverandøren kan beregne det.
Foreslået tag- eller skørtmontagekuvert og måltegninger.
12/24 V forsyning, tilladt strøm, kontrolstrategi, stik og beskyttelse.
Ventilatorluftstrøm/statisk ydeevne, lydkrav og hastighedskontrol.
Slangeportstørrelser/-retning, tilsvarende ledningslængder, elevation, fittings og serviceporte.
Materialer, belægning, eksponering for salt/støv/affald, IP-krav, rengøringsmetode og beskyttelse.
Monteringsbelastninger, vibrationer, tætning, dræning, højde, serviceadgang og lovmæssige krav.
Prøve/prototype testplan, dokumentation, reservedele, garanti, mængde og ændringskontrol.
Electdura er bredere AC-kondensatorkategori kan understøtte applikationsscreening. For et tungt projekt skal du kræve en dimensioneret specifikation og testet kapacitetsgrundlag i stedet for at vælge en visuelt lignende universalkondensator.
Efterse og rengør indløbet og udløbet uden at bøje finner. For skørteenheder skal du fjerne salt og mudder og kontrollere stænkskærme, skærme, nedre beslag og stenskader. For tagenheder skal du inspicere tætningsmiddel, fastgørelseselementer, dæksler, afløb, UV-skader og stød. Test blæserstrøm, spændingsfald, lejer, klingetilstand, kontroller og trykrespons på begge.
Højt tryk efter installation kan skyldes lav luftstrøm, varmluftsrecirkulation, overladning, ikke-kondenserbar gas, restriktion, sensor-/kontrolfejl eller en kondensator, der er for lille til forholdene. Bliv ikke ved med at tilføje blæsere eller kølemiddel uden diagnose. Bekræft spoleindløbslufttemperatur og blæserspænding, før du skyder skylden på den nominelle kondensatorkapacitet.
Et køretøj, der afkøles under en aflastet værkstedstest, har ikke gennemført valideringen. Afprøv det installerede system ved maksimal designomgivelse eller med en kontrolleret konstruktionsmetode, fuld passager- eller simuleret termisk belastning, gentagen døråbning, hvor det er relevant, tomgang og lav vejhastighed, høj motor- eller trækkraftbelastning og den værst forventede A/C-nedlukning. Medtag en varmegennemblødt genstart, efter at køretøjet har stået i sol.
Instrumentets suge- og udledningstryk eller producentens godkendte tryk-/temperaturpunkter, kondensatorluftindtags- og -udgangstemperatur, væskeledningstemperatur, kabine retur-/tilførselsluft, omgivelser, kompressorkommando/hastighed og hver ventilators spænding og strøm. Hvis enheden understøtter variabel hastighed, bekræftes det fulde kommandoområde og fejltilbagefald. Mål i nærheden af spolen i stedet for at antage, at omgivelserne ved en fjerntliggende vejrstation er lig med kondensatorens indløbsluft.
For et skørtdesign, gentag tests med realistisk frihøjde og kropspaneler installeret. Brug røgvisualisering eller temperaturkortlægning for at finde udledt varm luft, der vender tilbage til indløbet. Test stænkskærme og beskyttelsesskærme på plads, fordi de tilføjer begrænsninger. Efterse spolen efter repræsentativ vejeksponering, og kontroller, at rengøringsadgang er praktisk.
For et tagdesign, test med alt nærliggende tagudstyr, dæksler og skinner installeret. Bekræft vandtætheden med den specificerede test efter termisk cykling og vejkørsel, ikke kun umiddelbart efter påføring af tætningsmiddel. Evaluer sidevind, tagvibrationer, ventilatorstøj, vandafledning og adgang ved hjælp af flådens rigtige værkstedsudstyr.
Definer grænser for bestået/fejl før testen: maksimalt tryk eller temperatur på højsiden, minimal nedlukning af kabinen, stabil blæserstrøm og spænding, ingen kontrolfunktionsfejl, ingen recirkulation over designgodkendelsen, acceptabel støj og ingen strukturelle, slange- eller tætningsskader. Hold den validerede stykliste og software/kontrolindstillinger under ændringskontrol. Flytning af en ventilator, udskiftning af et gitter, udskiftning af en spole eller ændring af et dæksel kan ændre ydeevnen nok til at kræve genvalidering.
Sammenligning af blæserfri luft CFM i stedet for luftstrøm gennem den installerede spole og skærm.
Bruger nominel kondensatorkapacitet uden dens testbetingelser.
Ignorerer spændingsfald ved den fjerneste ventilator under fuld belastning.
Design af beslag før bekræftelse af luftstrømsindtag og -udledning.
Føring af slanger til den korteste afstand uden bevægelse, varme, slid, olieretur eller servicehensyn.
Tilføjelse af en beskyttende skærm, hvis begrænsning ikke er inkluderet i ventilatorvalget.
Forudsat at tagplade eller en busskørtstøtte kan skæres uden strukturel gennemgang.
Manglende planlægning af spiralrensning, udskiftning af blæser, afløbsservice og løfteadgang.
Nej. Ventilator-tvungen kondensator ydeevne er styret af varmeoverførselsforhold og installeret luftstrøm, ikke den simple husholdningstanke, at varm luft stiger. Begge steder kan være effektive, når indsugningsluft, udledning, spole og ventilatorer er korrekt designet.
Den har ofte større udsættelse for hjulspray og vejsalt, men levetiden afhænger af placering, stænkbeskyttelse, materialer, belægning, dræning, rengøring og driftsområde. En dårligt beskyttet tagenhed kan også korrodere.
Ikke som en simpel flytning. Revurder struktur, monteringsretning, blæserluftstrøm, slangestørrelse og ladning, olieretur, elektrisk forsyning, kontroller, tætning, højde, service og kondensatorklassificering.
Dette mønster indikerer ofte utilstrækkelig blæserdrevet luftstrøm, lav blæserspænding/hastighed, recirkulation eller en snavset/blokeret spole. Det kan også involvere kølemiddelpåfyldning eller kontrol. Mål under den svigtende tilstand.
Det afhænger af batteri- og udstyrsemballage, tagbelastning og højde, tilgængelig elektrisk strøm, kølearkitektur, rute, støj og serviceadgang. Frigørelse af skørtplads kan favorisere tagmontering, mens tagbatteripakker kan favorisere en anden placering.
En pålidelig kraftig A/C-kondensator er et system: spole, ventilatorer, kappe, luftstrømsvej, struktur, slanger, ladning, ledninger, kontrol, miljøbeskyttelse og serviceadgang. Vælg først skørt eller tag, når den komplette installation opfylder termiske pligter og køretøjskrav.
For et tilbud, send køretøjets layout, termiske og omgivende data, kølemiddel/kompressor, monteringspræference, spænding, dimensioner, slangeporte, korrosionseksponering og årlig mængde gennem Electura kontaktside . Svaret kan derefter definere en applikationsspecifik kondensatorsamling i stedet for en generisk ventilator-og-spole-pakke.
