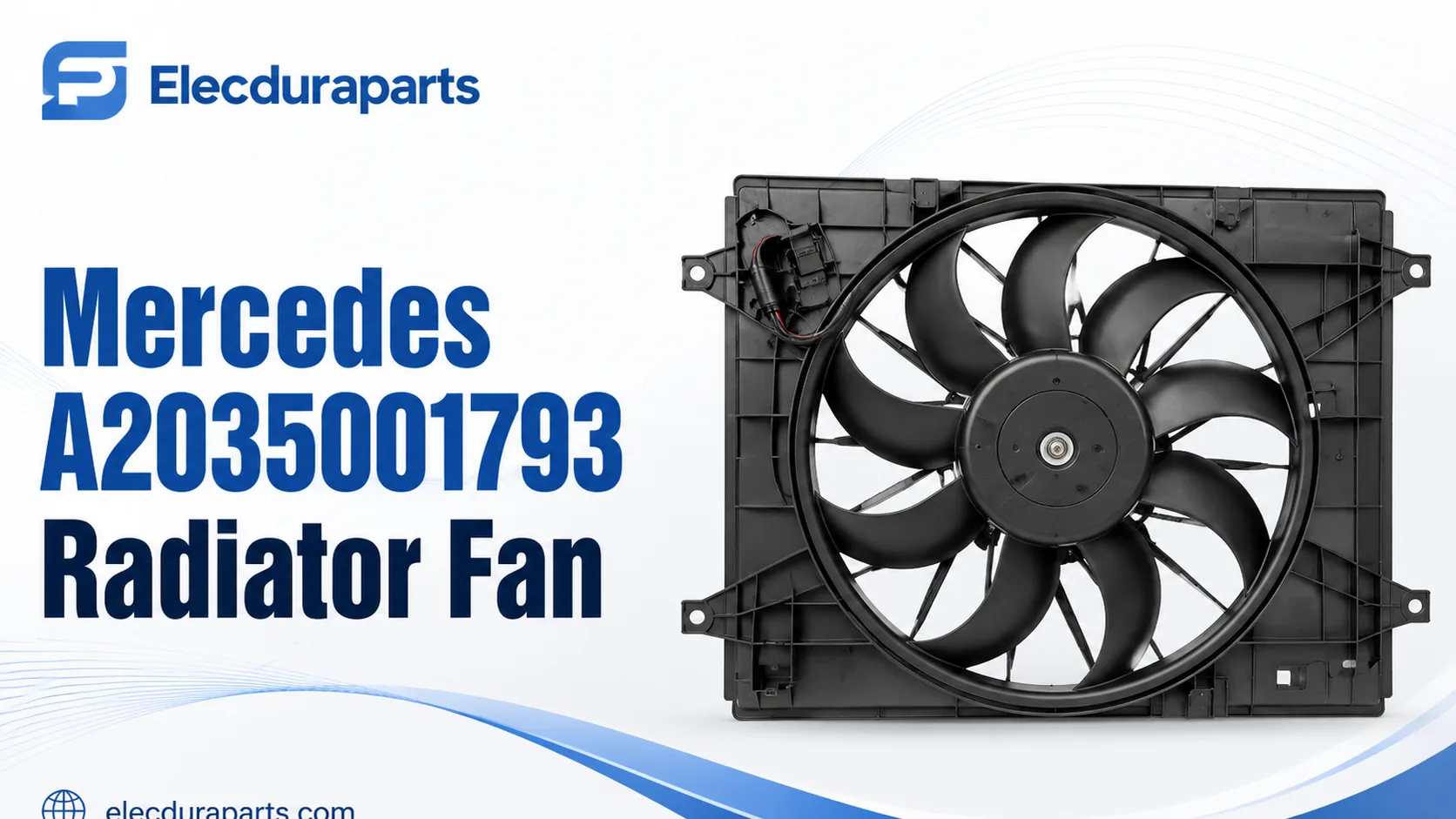

Mercedes A2035001793 Kühlerlüfter: 12-V-Test, Montage der Abdeckung und Risiken beim Austausch



Mercedes A2035001793 wird als Referenz für Kühlerlüfter gesucht, und Käufer möchten in der Regel wissen, ob die Ersatzlüfterbaugruppe passt, ordnungsgemäß funktioniert und Beschwerden über Überhitzung oder Klimaanlagenleistung löst. Bestätigen Sie vor der Bestellung die OE-Nummer, die Fahrzeuganwendung, den Lüfterdurchmesser, die Form der Abdeckung, die Befestigungspunkte, den Steckertyp, das Steuermodul oder die Widerstandskonstruktion und ob es sich beim Austausch um eine komplette Baugruppe oder nur um die Motor-/Lüfterkomponente handelt. Ein Lüfter, der sich auf einer Bank dreht, kann immer noch einen Fehler machen, wenn die Abdeckung nicht passt oder das Steuersignal unterschiedlich ist.

In diesem Artikel wird erläutert, wie Werkstätten, Händler und Flottenkäufer den Austausch eines Mercedes A2035001793 Kühlerlüfters bewerten sollten. Es umfasst Symptome, 12-V-Testgrenzwerte, Stecker- und Abdeckungsprüfungen, Luftstromdiagnose und Großhandelsbeschaffungskontrollen. Elecdura unterstützt Kühlerlüfter, Kühlgebläsebaugruppen, Lüftersteuermodule und ähnliches Heizkörper für Käufer, die europäische Wärmemanagement-Lager aufbauen.

Was A2035001793-Käufer zuerst bestätigen sollten

Die OE-Nummer ist der Ausgangspunkt, nicht die Entscheidung über die vollständige Ausstattung. Mercedes-Fahrzeuge derselben breiten Fahrgestellfamilie können je nach Motor, Baujahr, Markt, Klimaanlagenausstattung und Lüftersteuerungsdesign variieren. Ein Ersatzlüfter kann sich in der Gehäusetiefe, der Anzahl der Flügel, dem Anschluss, dem Widerstandspaket oder der Modulschnittstelle unterscheiden. Wenn die alte Lüfterbaugruppe noch verfügbar ist, verwenden Sie sie als Referenz für den physischen Vergleich.

Symptome eines defekten Kühlerlüfters

Ein defekter Kühlerlüfter kann zu Überhitzung im Leerlauf, Klimaanlage, die während der Fahrt, aber nicht im Verkehr funktioniert, hohem Kältemitteldruck, Lüftergeräuschen, unterbrochenem Betrieb, durchgebrannten Sicherungen oder lüfterbezogenen Fehlercodes führen. Das Symptom tritt häufig auf, wenn die Fahrgeschwindigkeit niedrig ist, weil der natürliche Luftstrom nicht ausreicht. Bei Autobahngeschwindigkeit kühlt das Fahrzeug möglicherweise normal ab, da Luft durch den Kühler und den Kondensator gedrückt wird.

Bei Mercedes-Anwendungen kann die Lüftersteuerung komplexer sein als die eines einfachen Ein-/Aus-Motors. Der Lüfter kann durch ein Modul, ein Pulsweitensignal, Temperatureingänge, einen A/C-Druckeingang oder eine Motorsteuerungsstrategie gesteuert werden. Wenn der Lüfter nicht läuft, ist möglicherweise der Motor defekt, der Befehlspfad muss jedoch vor dem Austausch der Baugruppe überprüft werden.

Was ein 12-V-Prüfstandstest beweisen kann und was nicht

Ein 12-V-Prüfstandstest kann zeigen, ob sich ein einfacher Lüftermotor dreht, wenn er direkt mit Strom versorgt wird. Dies kann auf einen toten Motor, ein festsitzendes Lager, ein beschädigtes Bürstensystem oder eine schwere interne Unterbrechung des Stromkreises hinweisen. Es ist jedoch nicht immer bewiesen, dass eine geregelte Lüfterbaugruppe im Fahrzeug ordnungsgemäß funktioniert. Einige Lüfter erfordern ein Steuersignal, eine Modullogik oder ein bestimmtes Verdrahtungsmuster. Falsches Anlegen der Spannung kann zu Schäden an der Elektronik führen.

Wenn die Lüfterbaugruppe ein Steuermodul enthält, befolgen Sie vor dem Testen auf dem Prüfstand die Serviceinformationen. Überprüfen Sie die Pinbelegung des Steckers, die Stromversorgung, die Erdung und das Steuersignal. Während eines groben Tests dreht sich ein Lüfter möglicherweise mit einer Geschwindigkeit, reagiert jedoch nicht auf die variable Steuerung im Fahrzeug. Für Käufer bedeutet dies, dass der Anspruch eines Lieferanten auf „geprüften Betrieb“ sorgfältig verstanden werden sollte. Fragen Sie, was getestet wurde: nur Motor, komplette Baugruppe, Modulreaktion oder Lastverhalten.

Diagnosesequenz im Fahrzeug

1. Bestätigen Sie die Beschwerde: Überhitzung im Leerlauf, schlechte Klimaanlage im Leerlauf, kein Lüfterbetrieb, Geräusche oder unterbrochener Lüfter.

2. Überprüfen Sie ggf. Sicherungen und Relais, Schäden am Kabelbaum und den Zustand des Steckers.

3. Verwenden Sie Scandaten, um Kühlmitteltemperatur, A/C-Druck, Lüfterbefehl und Fehlercodes zu überprüfen.

4. Steuern Sie den Lüfter mit einem Diagnosetool, wenn das Fahrzeug aktive Tests unterstützt.

5. Messen Sie Strom und Masse unter Last, nicht nur bei abgezogenem Stecker.

6. Untersuchen Sie die Lüfterflügel, das Gehäuse, den Kühler, den Kondensator und die Ablagerungen zwischen den Schichten des Kühlstapels.

7. Vergleichen Sie vor dem Einbau die alte Baugruppe mit dem vorgeschlagenen Ersatz.

Die Montage der Abdeckung ist ebenso wichtig wie der Motorbetrieb

Die Lüfterhaube leitet den Luftstrom durch den Kühler und den Kondensator. Wenn die Abdeckung nicht richtig abdichtet, kann der Luftstrom die Wärmetauscher umgehen. Ein Ersatzlüfter, der läuft, aber zu weit vom Kühler entfernt sitzt, Lücken hinterlässt oder nicht sicher montiert ist, kann zu einer schlechten Kühlung führen. Aus diesem Grund ist die physische Abdeckungsanpassung bei Ersatzteilen im A2035001793-Stil wichtig.

Überprüfen Sie die Gesamthöhe, -breite, -tiefe der Abdeckung, die Befestigungslaschen, die Clippositionen, die Gummidichtungen und den Abstand zu Schläuchen oder Kabeln. Wenn das Fahrzeug vorne repariert wurde, kann es sein, dass die Kühlerhalterung verbogen ist. Ein richtiger Lüfter scheint möglicherweise nicht zu passen, weil die umgebende Struktur beschädigt ist. Machen Sie vor dem Ausbau Fotos, damit die Einbaulage verglichen werden kann.

Prüfungen von Anschlüssen und Steuermodulen

Nicht übereinstimmende Steckverbinder sind eine häufige Ursache für falsche Bestellungen. Der Stecker sieht möglicherweise ähnlich aus, verfügt jedoch über eine andere Pin-Anzahl, eine andere Verriegelungsposition, eine andere Anschlussgröße oder eine andere Steuerfunktion. Wenn der alte Stecker verbrannt oder korrodiert ist, kann der Ersatzlüfter erneut ausfallen, sofern die Kabelbaumseite nicht repariert wird. Hochstrom-Lüfterkreise benötigen saubere Anschlüsse und eine solide Erdung.

Wenn die Baugruppe ein Steuermodul oder einen Widerstand enthält, überprüfen Sie, ob dieser im Ersatz enthalten ist. Einige Lieferanten verkaufen eine komplette Lüfterbaugruppe, während andere nur Motor und Flügel verkaufen. Wenn das alte Modul wiederverwendet wird und defekt ist, funktioniert der neue Motor möglicherweise nicht richtig. Wenn die neue Baugruppe ein Modul mit einer anderen Steuerstrategie enthält, kann es sein, dass das Fahrzeug Codes setzt oder aktive Tests nicht besteht.

Klimaanlagenleistung und Lüfterbetrieb

Der Kühlerlüfter unterstützt auch den Luftstrom des A/C-Kondensators. Wenn der Lüfter bei Anforderung der Klimaanlage nicht mit niedriger oder hoher Drehzahl läuft, kann der Druck auf der Hochdruckseite ansteigen und der Kompressor möglicherweise deaktiviert werden. Der Fahrer berichtet möglicherweise von warmer Luft im Leerlauf, aber akzeptabler Kühlung während der Fahrt. Dieses Symptom weist häufig auf einen Lüfterbetrieb, ein Lüftersteuermodul, eine Verstopfung des Kondensators oder ein A/C-Drucksignal hin und nicht auf einen Kompressorausfall.

Wenn die Leistung der Klimaanlage beanstandet wird, überprüfen Sie die Reaktion des Kondensatorlüfters, den Druck auf der Hochdruckseite, die Sauberkeit der Kondensatoroberfläche und den Lüfterbefehl. Der Austausch eines Klimakompressors ohne Bestätigung des Lüfterbetriebs kann zu wiederholten Ausfällen führen. Ein umfangreiches Kühlerlüfter-Ersatzteilprogramm sollte daher mit Kenntnissen zur Klimaanlagendiagnose verbunden sein.

Risiken beim Aftermarket-Ersatz

Aftermarket-Kühlerlüfterbaugruppen unterscheiden sich in Motorqualität, Schaufelbalance, Gehäusegenauigkeit, Modulhaltbarkeit und Verpackung. Ein vibrierender Lüfter kann die Halterungen beschädigen oder Lärmbelästigungen hervorrufen. Ein schwacher Motor läuft möglicherweise, bewegt aber unter Hitzebelastung nicht genügend Luft. Ein schlechtes Modul kann zeitweise ausfallen. Eine dünne Abdeckung kann während der Installation oder des Versands reißen.

Bevor Sie die Großlieferung genehmigen, überprüfen Sie die Proben auf Blattbalance, Lagergeräusche, Sitz des Steckers, Steifigkeit der Abdeckung, Genauigkeit der Montagelöcher und Lastbetrieb. Fragen Sie den Lieferanten, wie der Ventilator getestet wird und ob Kartons Flügel und Laschen schützen. Große Lüfterbaugruppen aus Kunststoff können beim Transport zerbrechen, wenn sie zu locker verpackt werden.

Garantienachweis für Lüfteransprüche

Garantieansprüche für Lüfter sollten die Beschwerde, die Fahrzeuganwendung, alte und neue Teilefotos, den Zustand des Steckers, den Sicherungsstatus, die Befehlsdaten des Lüfters, Strom- und Erdungsmessungen sowie die Frage umfassen, ob der Lüfter durch Schmutz blockiert wurde. Wenn der Lüfter durchgebrannt ist, weil der Kabelbaumstecker locker oder geschmolzen war, kann das Problem möglicherweise nicht durch den Austausch des Lüfters allein gelöst werden.

Für Händler hilft dieser Beweis dabei, Produktfehler von Systemfehlern zu unterscheiden. Wenn viele Lüfter mit ähnlichen Motorgeräuschen oder Modulfehlern ausfallen, überprüfen Sie die Qualität des Lieferanten. Wenn Ansprüche auf überhitzte Fahrzeuge mit verstopften Kondensatoren oder fehlerhafter Verkabelung zurückzuführen sind, verbessern Sie die Diagnosehinweise und die Verkaufsunterstützung. Garantiedaten sollen das Programm verbessern und nicht nur einzelne Ansprüche schließen.

Checkliste für die Beschaffung

• Bestätigen Sie die OE-Nummer A2035001793 und alle gültigen Ersetzungen.

• Bestätigen Sie Mercedes-Modell, Baujahr, Motor und Marktspezifikation.

• Messen Sie den Lüfterdurchmesser, den Umriss der Abdeckung, die Tiefe und den Abstand der Montagelaschen.

• Vergleichen Sie Steckerform, Pinanzahl, Drahtquerschnitt und Verriegelungslasche.

• Überprüfen Sie, ob Modul, Widerstand, Motor, Messer und Abdeckung enthalten sind.

• Bitten Sie den Lieferanten um Informationen zu Belastungstests oder Funktionstests.

• Überprüfen Sie die Verpackung auf Klingen- und Laschenschutz.

• Verlangen Sie diagnostische Beweise für Überhitzungs- oder Klimaanlagen-bezogene Ansprüche.

Verhalten des Lüfters bei niedriger und hoher Drehzahl

Viele Beschwerden über Überhitzung und Klimaanlage treten auf, weil der Lüfter nicht mit der richtigen Geschwindigkeit läuft. Ein Lüfter kann im Notfall mit hoher Geschwindigkeit laufen, bei niedriger Geschwindigkeit jedoch ausfallen, wenn die Klimaanlage zum ersten Mal Luftstrom anfordert. Oder es läuft möglicherweise mit niedriger Geschwindigkeit, erreicht aber nie den höheren Luftstrom, der bei heißem Verkehr erforderlich ist. Diese Unterscheidung ist wichtig, da eine einfache Beobachtung der „Lüfterdrehungen“ nicht ausreicht.

Verwenden Sie Scandaten und aktive Tests, sofern verfügbar. Beobachten Sie den angeforderten Lüfterprozentsatz, die tatsächliche Reaktion, die Kühlmitteltemperatur und den A/C-Druck. Wenn das Modul eine höhere Geschwindigkeit befiehlt, der Luftstrom jedoch nicht zunimmt, sollten die Lüfterbaugruppe, das Modul, das Netzteil, die Erdung oder der Stecker unter Last überprüft werden. Wenn kein Befehl gesendet wird, liegt das Problem möglicherweise am Sensoreingang, am A/C-Drucksignal, an Motortemperaturdaten oder an der Modulstrategie.

Front-End-Reparatur und Austausch

Mercedes-Kühlerlüfter werden häufig nach Überhitzung, Klimaanlagenbeschwerden oder einer Frontalkollision-Reparatur ausgetauscht. Nach einer Kollision können die umgebende Kühlerhalterung, der Kondensator, der Kühler, die Verkleidungshalterungen und der Kabelweg leicht deformiert sein. Es kann schwierig sein, einen korrekten Ersatzlüfter zu installieren, wenn die Halterung verbogen ist. Umgekehrt kann es passieren, dass ein optisch ähnlicher falscher Lüfter an seinen Platz gedrückt wird und später reibt, vibriert oder den Luftstrom einschränkt.

Bevor Sie einer Reklamation zustimmen, dass der Lüfter nicht passt, vergleichen Sie den alten Lüfter, den neuen Lüfter und die Fahrzeughalterung. Überprüfen Sie, ob die Befestigungslaschen ohne Kraftaufwand ausgerichtet sind, ob die Abdeckung flach sitzt, ob die Klingen die Abdeckung freigeben und ob der Stecker auf natürliche Weise hineinragt. Wenn eine Werkstatt den Kabelbaum straff ziehen oder eine Lasche verbiegen muss, ist die Installation nicht akzeptabel. Für Händler helfen Fotos des Montagebereichs des Fahrzeugs, die Nichtübereinstimmung von Teilen von Fahrzeugschäden zu unterscheiden.

Geräusch-, Vibrations- und Gleichgewichtsprüfungen

Eine Lüfterbaugruppe kann einen elektrischen Test bestehen und dennoch aufgrund von Geräuschen oder Vibrationen die Qualitätserwartungen nicht erfüllen. Unwucht der Rotorblätter, schwache Motorlager, verzogene Abdeckung oder schlechte Motormontage können Geräusche verursachen, die Kunden sofort bemerken. Bei einem Premiumfahrzeug können Geräuschbeschwerden das Vertrauen schädigen, selbst wenn die Kühlleistung akzeptabel ist.

Lassen Sie den Lüfter während der Probeninspektion sicher laufen und achten Sie auf Lagerrauheit, Kratzer, Klicken oder übermäßige Vibrationen. Überprüfen Sie den Rundlauf und das Spiel der Klinge. Überprüfen Sie, ob die Ausgleichsklammern oder geformten Klingenmerkmale konsistent sind. Wenn der Lieferant Ventilatoren mit losen Innenstützen versendet, können sich die Flügel während des Transports verformen und später Vibrationen verursachen. Verpackung und mechanische Qualität sollten gemeinsam überprüft werden.

Lager- und Versandkontrollen

Kühlerlüfterbaugruppen sind sperrig und leicht zu beschädigen. Die Laschen, Klingen, Steckverbinder und Module der Abdeckung müssen geschützt werden. Ein Karton, der es dem Ventilator ermöglicht, sich während des Transports zu bewegen, kann dazu führen, dass die Befestigungslaschen brechen. Wenn der Stecker nicht geschützt ist, kann eine Beschädigung der Klemmen zu einem unterbrochenen Betrieb führen. Wenn der Lüfter unter schweren Teilen gelagert wird, kann sich die Haube verziehen.

Beschriften Sie bei Großhandelsbeständen den Karton mit der OE-Nummer, der Anwendungsgruppe, dem Steckertyp und ob das Modul enthalten ist. Ähnliche Ventilatorbaugruppen sollten nicht ohne eindeutige Etiketten gestapelt werden, da Kommissionierungsfehler im Lager häufig vorkommen. Ein Fotoetikett kann dem Personal dabei helfen, zwei Abdeckungen mit ähnlichen Umrissen, aber unterschiedlichen Anschlusspositionen zu unterscheiden.

Reparaturbeispiele

Beispiel eins: Ein Mercedes überhitzt im Leerlauf, kühlt aber auf der Autobahn ab. Die Scandaten zeigen eine hohe Kühlmitteltemperatur und der Lüfterbefehl wird erhöht, aber der Lüfter reagiert nicht. Es liegt Strom an und der Erdspannungsabfall ist hoch. Der eigentliche Fehler ist ein Erdungs- oder Steckerproblem, nicht unbedingt der Lüftermotor. Der Austausch des Lüfters ohne Reparatur des Bodens kann zu einer erneuten Reklamation führen.

Beispiel zwei: Die Klimaanlage stoppt die Kühlung im Verkehr. Der Druck auf der Hochdruckseite steigt und der Lüfter läuft nur noch mit niedriger Drehzahl. Aktive Tests zeigen, dass der Lüfter keine hohe Geschwindigkeit erreichen kann. Je nach Design kann es sich bei der Austauschrichtung um eine komplette Lüfterbaugruppe oder ein Modul handeln. Der Kompressor sollte nicht ausgetauscht werden, bis der Luftstrom im Kondensator wiederhergestellt ist.

Beispiel drei: Ein Ersatzlüfter kommt an und dreht sich auf der Werkbank, aber die Laschen der Abdeckung stimmen nicht mit der Kühlerhalterung überein. Der Vergleich von Alt- und Neuteilen zeigt eine unterschiedliche Deckmanteltiefe. Der Lieferant muss die Einbaudaten korrigieren. Ein reiner Motortest konnte nicht beweisen, dass die Montage korrekt war.

So vergleichen Sie die Komplettmontage mit der Nur-Motor-Lieferung

Eine vollständige Baugruppe reduziert den Transferaufwand und kann Probleme lösen, die Gehäuse, Rotorblatt, Motor und Modul gemeinsam betreffen. Es kostet mehr und wird in einem größeren Karton geliefert, aber es verringert die Unsicherheit. Ein Austausch nur des Motors kann günstiger und sinnvoller sein, wenn die Abdeckung intakt ist und das Steuermodul separat oder wiederverwendbar ist. Allerdings kann die reine Motorversorgung zu Problemen führen, wenn das alte Rotorblatt beschädigt ist, die Abdeckung verzogen ist oder das Modul der eigentliche Fehler ist.

Käufer sollten entscheiden, welche Version zu ihrem Kundenstamm passt. Professionelle Reparaturnetzwerke bevorzugen aus Gründen der Geschwindigkeit und des geringeren Rückfallrisikos häufig komplette Baugruppen. Preissensible Märkte können eine rein motorische Versorgung akzeptieren, wenn die Anwendung einfach ist. Die Produktauflistung muss klar sein, damit die Werkstatt weiß, was ankommt.

Lieferantenfreigabe-Scorecard

Zu prüfende zugehörige Teile

Überprüfen Sie beim Austausch eines Kühlerlüfters den Kühler, den Kondensator, das Lüftersteuermodul, die Daten des Temperatursensors, die Daten des A/C-Drucksensors, die Sicherungen, die Relais und den Kabelbaum. Wenn der Lüfter aufgrund von Schmutz ausgefallen ist, überprüfen Sie das Gehäuse und den Kühlstapel. Wenn das Fahrzeug stark überhitzt ist, überprüfen Sie den Zustand des Kühlmittels und führen Sie einen Drucktest im System durch. Ein neuer Lüfter sollte nicht als einzige Reparatur verwendet werden, wenn weiterhin Probleme in der Umgebung bestehen.

Überprüfen Sie bei Beschwerden über die Klimaanlage die Sauberkeit des Kondensators und den Kältemitteldruck. Hoher Druck, der durch einen verstopften Kondensator oder eine Überladung verursacht wird, kann ein Verhalten von Lüfter und Kompressor auslösen, das wie ein elektrischer Fehler aussieht. Überprüfen Sie bei Kühlbeschwerden den Betrieb des Thermostats und der Wasserpumpe. Dieser Ansatz auf Systemebene reduziert unnötige Lüfterrückläufe.

Angebotsfelder, die Käufer benötigen sollten

In einem sinnvollen Angebot für A2035001793 sollte angegeben werden, ob es sich bei dem Teil um eine komplette Lüfterbaugruppe, ein reines Motorelement oder einen Lüfter mit integriertem Steuermodul handelt. Es sollte einen OE-Querverweis, ein Anschlussfoto, Gehäuseabmessungen, Lüfterdurchmesser, Flügelanzahl, Spannung, Testmethode, Kartongröße, Mindestbestellmenge und Garantiebedingungen enthalten. Wenn der Lieferant die Stecker- und Modulseite nicht zeigen kann, ist das Angebot nicht für die Massengenehmigung bereit.

Für Importeure sollte im Angebot auch angegeben werden, ob eine Private-Label-Verpackung verfügbar ist und wie der Ventilator im Karton geschützt ist. Ein Kühlerlüfter ist zu groß und zu zerbrechlich, um ihn als allgemeines elektrisches Teil zu betrachten. Der Käufer sollte wissen, wie das Produkt versendet, gelagert und identifiziert wird, bevor er nur über den Preis verhandelt.

Abschließende Empfehlung

Der Austausch des Kühlerlüfters Mercedes A2035001793 sollte auf der OE-Nummer, der Übereinstimmung der physischen Abdeckung, der Überprüfung des Steckers, dem Verständnis des Steuermoduls und den Diagnosenachweisen im Fahrzeug basieren. Ein ausgefallener Lüfter kann zu Überhitzung, schlechter Kühlung der Klimaanlage im Leerlauf, Problemen mit dem Druck auf der Hochdruckseite, Geräuschen und unterbrochenem Betrieb führen. Beim Austausch des Lüfters sollten jedoch Strom-, Erdungs-, Befehls-, Luftstrom- und Steckerprüfungen durchgeführt werden.

Wenn Sie ein Angebot anfordern, senden Sie uns die OE-Nummer, Fahrzeugdaten, alte Lüfterfotos, Gehäuseabmessungen, eine Nahaufnahme des Steckers, Moduldetails und die Zielbestellmenge. Elecdura kann Käufern dabei helfen, Mercedes-Kühlerlüfterbaugruppen und zugehörige thermische Teile so aufeinander abzustimmen, dass der Ersatz physisch passt, ordnungsgemäß funktioniert und eine stabile Kühl- und Klimaanlagenleistung unterstützt.
