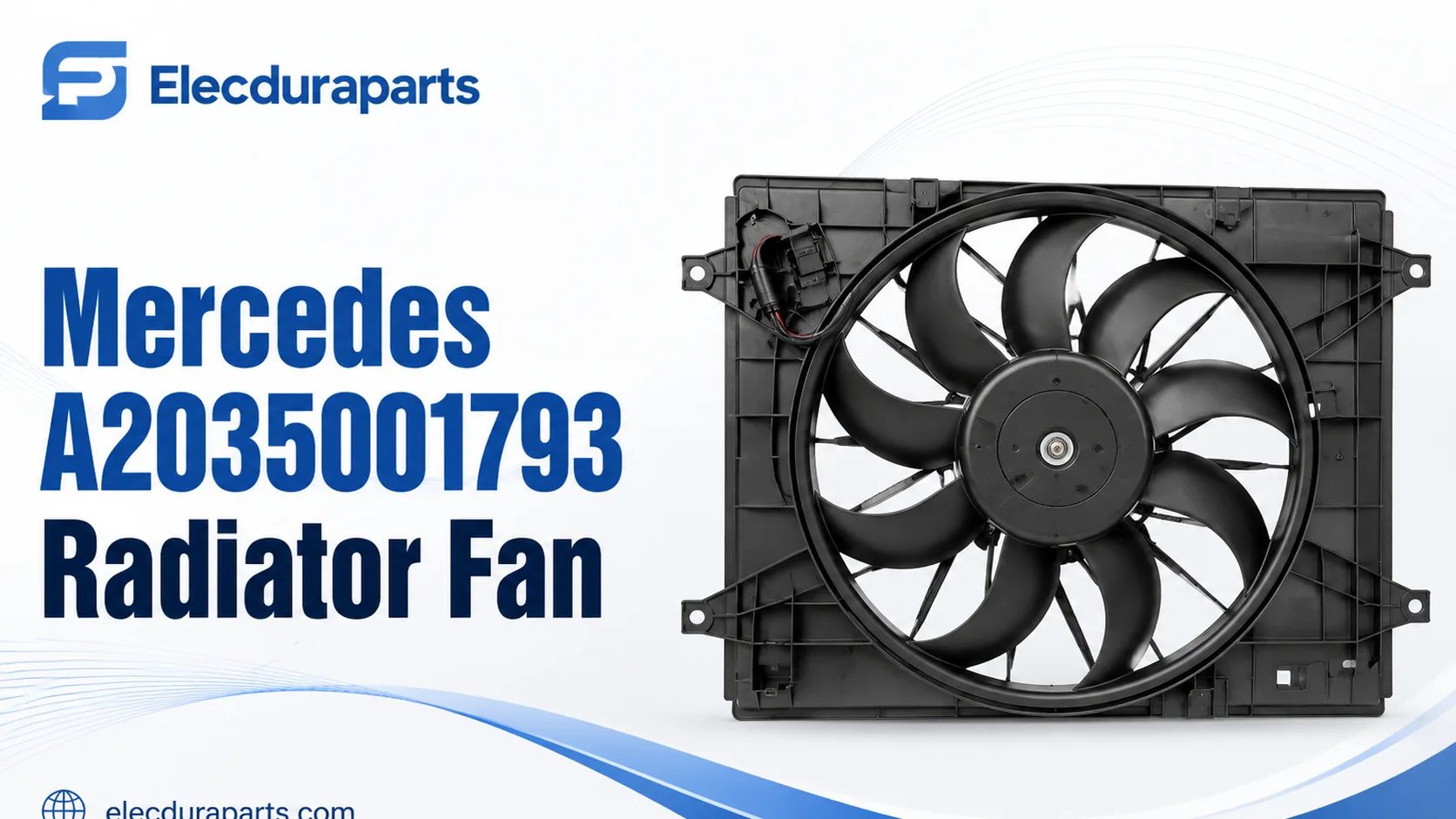

Ventilateur de radiateur Mercedes A2035001793 : test 12 V, montage du carénage et risques de remplacement



Mercedes A2035001793 est recherché comme référence de ventilateur de radiateur, et les acheteurs veulent généralement savoir si l'ensemble de ventilateur de remplacement s'adaptera, fonctionnera correctement et résoudra les plaintes de surchauffe ou de performances de la climatisation. Avant de commander, confirmez le numéro OE, l'application du véhicule, le diamètre du ventilateur, la forme du carénage, les points de montage, le style de connecteur, le module de commande ou la conception de la résistance, et si le remplacement est un assemblage complet ou uniquement le composant moteur/ventilateur. Un ventilateur qui tourne sur un banc peut toujours se tromper si le carénage ne s'adapte pas ou si le signal de commande est différent.

Cet article explique comment les ateliers de réparation, les distributeurs et les acheteurs de flotte doivent évaluer le remplacement d'un ventilateur de radiateur Mercedes A2035001793. Il couvre les symptômes, les limites de test 12 V, les vérifications des connecteurs et des carénages, le diagnostic du débit d'air et les contrôles d'approvisionnement en gros. Elecdura prend en charge ventilateurs de radiateur, ensembles de ventilateurs de refroidissement, modules de commande de ventilateur , et associés radiateurs pour les acquéreurs construisant un parc européen de gestion thermique.

Ce que les acheteurs A2035001793 doivent confirmer en premier

Le numéro OE est le point de départ et non la décision complète de montage. Les véhicules Mercedes appartenant à la même large famille de châssis peuvent varier selon le moteur, l'année, le marché, l'équipement de climatisation et la conception de la commande du ventilateur. Un ventilateur de remplacement peut différer par la profondeur du carénage, le nombre de pales, le connecteur, le bloc de résistances ou l'interface du module. Si l'ancien ensemble ventilateur est toujours disponible, utilisez-le comme référence pour une comparaison physique.

Symptômes d'un ventilateur de radiateur défaillant

Un ventilateur de radiateur défaillant peut provoquer une surchauffe au ralenti, une climatisation qui fonctionne pendant la conduite mais pas dans la circulation, une pression de réfrigérant élevée, un bruit de ventilateur, un fonctionnement intermittent, des fusibles grillés ou des codes d'erreur liés au ventilateur. Le symptôme apparaît souvent lorsque la vitesse sur route est faible, car le flux d’air naturel n’est pas suffisant. À vitesse d'autoroute, le véhicule peut refroidir normalement car l'air est forcé à travers le radiateur et le condenseur.

Sur les applications Mercedes, le contrôle du ventilateur peut être plus complexe qu'un simple moteur marche/arrêt. Le ventilateur peut être contrôlé par un module, un signal de largeur d'impulsion, des entrées de température, une entrée de pression de climatisation ou une stratégie de contrôle du moteur. Si le ventilateur ne fonctionne pas, le moteur peut être défectueux, mais le chemin de commande doit être vérifié avant de remplacer l'ensemble.

Ce qu'un test sur banc 12 V peut et ne peut pas prouver

Un test au banc 12 V peut montrer si un simple moteur de ventilateur tourne lorsqu'il est alimenté directement. Il peut révéler un moteur mort, un roulement grippé, un système de balais endommagé ou un circuit ouvert interne grave. Cependant, cela ne prouve pas toujours qu'un groupe motoventilateur contrôlé fonctionnera correctement dans le véhicule. Certains ventilateurs nécessitent un signal de commande, une logique de module ou un schéma de câblage spécifique. Une mauvaise application de l’alimentation peut endommager l’électronique.

Si l'ensemble ventilateur comprend un module de commande, suivez les informations d'entretien avant les tests au banc. Vérifiez le brochage du connecteur, l'alimentation, la masse et le signal de commande. Un ventilateur peut tourner à une vitesse lors d'un test grossier mais ne pas répondre à la commande variable du véhicule. Pour les acheteurs, cela signifie que la déclaration « fonctionnement testé » d'un fournisseur doit être comprise attentivement. Demandez ce qui a été testé : moteur uniquement, assemblage complet, réponse du module ou comportement de charge.

Séquence de diagnostic embarquée

1. Confirmez la plainte : surchauffe au ralenti, climatisation médiocre au ralenti, pas de fonctionnement du ventilateur, bruit ou ventilateur intermittent.

2. Vérifiez les fusibles, les relais le cas échéant, les dommages au faisceau et l'état des connecteurs.

3. Utilisez les données numérisées pour vérifier la température du liquide de refroidissement, la pression de la climatisation, la commande du ventilateur et les codes d'erreur.

4. Commandez le ventilateur avec un outil de diagnostic si le véhicule prend en charge les tests actifs.

5. Mesurez la puissance et la masse sous charge, pas seulement avec le connecteur débranché.

6. Inspectez les pales du ventilateur, le carénage, le radiateur, le condenseur et les débris entre les couches de la pile de refroidissement.

7. Comparez l'ancien assemblage avec le remplacement proposé avant l'installation.

Le montage du carénage est aussi important que le fonctionnement du moteur

Le carénage du ventilateur dirige le flux d’air à travers le radiateur et le condenseur. Si le carénage ne se ferme pas correctement, le flux d'air peut contourner les échangeurs de chaleur. Un ventilateur de remplacement qui fonctionne mais se trouve trop loin du radiateur, laisse des espaces ou n'est pas monté solidement peut créer un mauvais refroidissement. C'est pourquoi la correspondance physique du carénage est importante pour les remplacements de type A2035001793.

Vérifiez la hauteur, la largeur, la profondeur totale du carénage, les languettes de montage, la position des clips, les joints en caoutchouc et l'espace libre par rapport aux tuyaux ou au câblage. Si le véhicule a subi une réparation à l'avant, le support du radiateur peut être plié. Un ventilateur correct peut sembler ne pas convenir car la structure environnante est endommagée. Prenez des photos avant le retrait afin que la position d'installation puisse être comparée.

Vérifications des connecteurs et des modules de commande

L'inadéquation des connecteurs est une cause fréquente de mauvaises commandes. La fiche peut ressembler, mais utiliser un nombre de broches, une position de verrouillage, une taille de borne ou une fonction de contrôle différents. Si l'ancien connecteur est brûlé ou corrodé, le ventilateur de remplacement peut à nouveau tomber en panne à moins que le côté faisceau ne soit réparé. Les circuits de ventilateurs à courant élevé nécessitent des bornes propres et une terre solide.

Si l'assemblage comprend un module de commande ou une résistance, confirmez s'il est inclus avec le remplacement. Certains fournisseurs vendent un ensemble ventilateur complet, tandis que d’autres vendent uniquement le moteur et les pales. Si l'ancien module est réutilisé et qu'il est défectueux, le nouveau moteur risque de ne pas fonctionner correctement. Si le nouvel ensemble comprend un module avec une stratégie de contrôle différente, le véhicule peut définir des codes ou échouer aux tests actifs.

Performances de la climatisation et fonctionnement du ventilateur

Le ventilateur du radiateur prend également en charge le flux d'air du condenseur de climatisation. Si le ventilateur ne fonctionne pas à basse ou à haute vitesse lorsque la climatisation est demandée, la pression côté haute peut augmenter et le compresseur peut être désactivé. Le conducteur peut signaler de l'air chaud au ralenti mais un refroidissement acceptable pendant la conduite. Ce symptôme indique souvent un fonctionnement du ventilateur, un module de commande du ventilateur, un blocage du condenseur ou un signal de pression de climatisation plutôt qu'une panne du compresseur.

Lorsque les performances du climatiseur constituent un problème, vérifiez la réponse du ventilateur du condenseur, la pression côté haute, la propreté de la face du condenseur et la commande du ventilateur. Remplacer un compresseur de climatisation sans confirmer le fonctionnement du ventilateur peut entraîner des pannes répétées. Un solide programme de pièces de ventilateur de radiateur doit donc être lié à des connaissances en matière de diagnostic de climatisation.

Risques de remplacement sur le marché secondaire

Les ensembles de ventilateurs de radiateur du marché secondaire varient en termes de qualité du moteur, d'équilibre des pales, de précision du carénage, de durabilité du module et d'emballage. Un ventilateur qui vibre peut endommager les supports ou créer des plaintes concernant le bruit. Un moteur faible peut fonctionner mais ne pas déplacer suffisamment d'air sous une charge thermique. Un module défectueux peut échouer par intermittence. Un mince carénage peut se fissurer lors de l’installation ou du transport.

Avant d'approuver l'approvisionnement en gros, inspectez les échantillons pour vérifier l'équilibre des pales, le bruit des roulements, l'ajustement des connecteurs, la rigidité du carénage, la précision des trous de montage et le fonctionnement sous charge. Demandez au fournisseur comment le ventilateur est testé et si les cartons protègent les pales et les languettes. Les grands ventilateurs en plastique peuvent se briser pendant le transport s'ils sont emballés de manière trop lâche.

Preuve de garantie pour les réclamations des ventilateurs

Les réclamations au titre de la garantie du ventilateur doivent inclure la réclamation, l'application du véhicule, les photos des pièces anciennes et nouvelles, l'état des connecteurs, l'état des fusibles, les données de commande du ventilateur, les mesures de puissance et de masse, et si le ventilateur a été obstrué par des débris. Si le ventilateur a grillé parce que le connecteur du faisceau était desserré ou fondu, le remplacement du ventilateur à lui seul ne résoudra peut-être pas le problème.

Pour les distributeurs, ces preuves permettent de distinguer les défauts du produit des défauts du système. Si de nombreux ventilateurs tombent en panne avec un bruit de moteur similaire ou une panne de module, vérifiez la qualité du fournisseur. Si les réclamations proviennent de véhicules surchauffés avec des condenseurs bloqués ou un mauvais câblage, améliorez les notes de diagnostic et le support commercial. Les données de garantie devraient améliorer le programme, et pas seulement clôturer les réclamations individuelles.

Liste de contrôle d'approvisionnement

• Confirmez le numéro OE A2035001793 et ​​tout remplacement valide.

• Confirmez le modèle Mercedes, l'année, le moteur et les spécifications du marché.

• Mesurez le diamètre du ventilateur, le contour du carénage, la profondeur et l'espacement des languettes de montage.

• Comparez la forme du connecteur, le nombre de broches, le calibre du fil et la languette de verrouillage.

• Vérifiez si le module, la résistance, le moteur, la lame et le carénage sont inclus.

• Demandez des informations sur les tests de charge ou les tests fonctionnels auprès du fournisseur.

• Inspectez l’emballage pour la protection de la lame et des languettes.

• Exigez des preuves de diagnostic en cas de surchauffe ou de réclamations liées à la climatisation.

Comportement du ventilateur à basse et à haute vitesse

De nombreuses plaintes de surchauffe et de climatisation apparaissent parce que le ventilateur ne fonctionne pas à la bonne vitesse. Un ventilateur peut fonctionner à grande vitesse en cas d'urgence, mais tomber en panne à basse vitesse lorsque le climatiseur demande pour la première fois un débit d'air. Ou encore, il peut fonctionner à basse vitesse mais ne jamais atteindre le débit d'air plus élevé nécessaire dans un trafic chaud. Cette distinction est importante car une simple observation des « rotations du ventilateur » ne suffit pas.

Utilisez les données d'analyse et les tests actifs lorsqu'ils sont disponibles. Surveillez le pourcentage de ventilateur commandé, la réponse réelle, la température du liquide de refroidissement et la pression du climatiseur. Si le module commande une vitesse plus élevée mais que le débit d'air n'augmente pas, le ventilateur, le module, l'alimentation, la masse ou le connecteur doivent être vérifiés sous charge. Si aucune commande n'est envoyée, le problème peut provenir d'une entrée de capteur, d'un signal de pression de climatisation, de données de température du moteur ou d'une stratégie de module.

Réparation frontale et montage de remplacement

Les ventilateurs de radiateur Mercedes sont souvent remplacés après une surchauffe, des plaintes concernant la climatisation ou une réparation de collision frontale. Après une collision, le support du radiateur, le condenseur, le radiateur, les supports de carénage et le chemin de câblage environnants peuvent être légèrement déformés. Un ventilateur de remplacement correct peut être difficile à installer si le support est plié. À l’inverse, un mauvais ventilateur visuellement similaire peut être forcé à se mettre en place et ensuite frotter, vibrer ou restreindre le flux d’air.

Avant d'approuver une réclamation selon laquelle le ventilateur ne convient pas, comparez l'ancien ventilateur, le nouveau ventilateur et le support du véhicule. Vérifiez si les languettes de montage s'alignent sans force, si le carénage est à plat, si les lames dégagent le carénage et si le connecteur atteint naturellement. Si un atelier doit tirer fermement sur le harnais ou plier une languette, l'installation n'est pas acceptable. Pour les distributeurs, des photos de la zone de montage du véhicule aident à distinguer les inadéquations des pièces des dommages au véhicule.

Vérifications du bruit, des vibrations et de l'équilibre

Un ensemble ventilateur peut réussir un test électrique mais ne pas répondre aux attentes en matière de qualité en raison du bruit ou des vibrations. Un déséquilibre des pales, des roulements de moteur faibles, un carénage déformé ou un mauvais montage du moteur peuvent créer un bruit que les clients remarquent immédiatement. Sur un véhicule haut de gamme, les plaintes concernant le bruit peuvent nuire à la confiance même si les performances de refroidissement sont acceptables.

Pendant l'inspection de l'échantillon, faites fonctionner le ventilateur en toute sécurité et écoutez la rugosité des roulements, les grattages, les clics ou les vibrations excessives. Vérifiez le faux-rond et le jeu de la lame. Vérifiez si les clips d’équilibrage ou les caractéristiques de la lame moulée sont cohérents. Si le fournisseur expédie des ventilateurs avec des supports internes desserrés, les pales peuvent se déformer pendant le transport et créer des vibrations ultérieurement. L’emballage et la qualité mécanique doivent être examinés ensemble.

Contrôles d'entrepôt et d'expédition

Les ensembles ventilateurs de radiateur sont encombrants et faciles à endommager. Les languettes, lames, connecteurs et modules du carénage doivent être protégés. Un carton qui permet au ventilateur de bouger pendant le transport peut casser les oreilles de montage. Si le connecteur n'est pas protégé, des dommages aux bornes peuvent provoquer un fonctionnement intermittent. Si le ventilateur est stocké sous des pièces lourdes, le carénage peut se déformer.

Pour le stock de gros, étiquetez le carton avec le numéro OE, le groupe d'applications, le type de connecteur et si le module est inclus. Des ensembles de ventilateurs similaires ne doivent pas être empilés sans étiquettes claires, car les erreurs de prélèvement en entrepôt sont courantes. Une étiquette photo peut aider le personnel à distinguer deux carénages ayant des contours similaires mais des positions de connecteur différentes.

Exemples de réparation

Premier exemple : une Mercedes surchauffe au ralenti mais refroidit sur l'autoroute. Les données d'analyse montrent une température élevée du liquide de refroidissement et la commande du ventilateur augmente, mais le ventilateur ne répond pas. L'alimentation est présente et la chute de tension à la terre est élevée. Le véritable défaut est un problème de masse ou de connecteur, pas nécessairement du moteur du ventilateur. Remplacer le ventilateur sans réparer le sol peut créer une nouvelle plainte.

Deuxième exemple : la climatisation arrête le refroidissement dans la circulation. La pression côté haute augmente et le ventilateur ne fonctionne qu'à basse vitesse. Les tests actifs montrent que le ventilateur ne peut pas atteindre une vitesse élevée. La direction de remplacement peut être un ensemble de ventilateurs complet ou un module selon la conception. Le compresseur ne doit pas être remplacé tant que le débit d'air du condenseur n'est pas rétabli.

Troisième exemple : un ventilateur de remplacement arrive et tourne sur le banc, mais les languettes du carénage ne s'alignent pas avec le support du radiateur. La comparaison des pièces anciennes et nouvelles montre une profondeur de carénage différente. Le fournisseur doit corriger les données de montage. Un test du moteur uniquement n'a pas prouvé que l'assemblage était correct.

Comment comparer l'assemblage complet à l'alimentation en moteur uniquement

Un assemblage complet réduit le travail de transfert et peut résoudre les problèmes impliquant ensemble le carénage, la lame, le moteur et le module. Cela coûte plus cher et est expédié dans un carton plus grand, mais cela réduit l’incertitude. Un remplacement du moteur uniquement peut être moins cher et utile lorsque le carénage est intact et que le module de commande est séparé ou réutilisable. Cependant, l'alimentation du moteur uniquement peut créer des problèmes si l'ancienne lame est endommagée, si le carénage est déformé ou si le module est réellement en cause.

Les acheteurs doivent décider quelle version correspond à leur clientèle. Les réseaux de réparation professionnels préfèrent souvent les assemblages complets pour des raisons de rapidité et de risque de retour réduit. Les marchés sensibles aux prix peuvent accepter une offre uniquement automobile si l’application est simple. La liste des produits doit être claire pour que l'atelier sache ce qui va arriver.

Tableau de bord d'approbation des fournisseurs

Pièces connexes à inspecter

Lors du remplacement d'un ventilateur de radiateur, inspectez le radiateur, le condenseur, le module de commande du ventilateur, les données du capteur de température, les données du capteur de pression de climatisation, les fusibles, les relais et le faisceau. Si le ventilateur tombe en panne à cause de débris, vérifiez le carénage et la pile de refroidissement. Si le véhicule a surchauffé gravement, inspectez l'état du liquide de refroidissement et testez la pression du système. Un nouveau ventilateur ne doit pas être utilisé comme seule réparation lorsque les problèmes environnants persistent.

Pour les plaintes concernant la climatisation, inspectez la propreté du condenseur et la pression du réfrigérant. Une pression élevée causée par un condenseur bloqué ou une surcharge peut déclencher un comportement du ventilateur et du compresseur qui ressemble à un défaut électrique. Pour les plaintes liées au refroidissement, vérifiez le fonctionnement du thermostat et de la pompe à eau. Cette approche au niveau du système réduit les retours inutiles des ventilateurs.

Champs de devis dont les acheteurs devraient avoir besoin

Une citation utile pour A2035001793 doit indiquer si la pièce est un ensemble ventilateur complet, un élément moteur uniquement ou un ventilateur avec module de commande intégré. Il doit inclure la référence croisée OE, la photo du connecteur, les dimensions du carénage, le diamètre du ventilateur, le nombre de pales, la tension, la méthode de test, la taille du carton, la quantité minimale de commande et les conditions de garantie. Si le fournisseur ne peut pas montrer le côté connecteur et module, le devis n'est pas prêt pour une approbation globale.

Pour les importateurs, le devis doit également indiquer si un emballage de marque privée est disponible et comment le ventilateur est protégé à l'intérieur du carton. Un ventilateur de radiateur est trop gros et fragile pour être traité comme une pièce électrique générique. L'acheteur doit savoir comment l'article sera expédié, stocké et identifié avant de négocier uniquement sur le prix.

Recommandation finale

Le remplacement du ventilateur de radiateur Mercedes A2035001793 doit être basé sur le numéro OE, la correspondance physique du carénage, la vérification des connecteurs, la compréhension du module de commande et les preuves de diagnostic embarquées. Un ventilateur qui tombe en panne peut provoquer une surchauffe, un mauvais refroidissement du climatiseur au ralenti, des problèmes de pression côté haute, du bruit et un fonctionnement intermittent. Mais le remplacement du ventilateur doit suivre les vérifications de l'alimentation, de la masse, des commandes, du débit d'air et des connecteurs.

Lorsque vous demandez un devis, envoyez le numéro OE, les données du véhicule, les anciennes photos du ventilateur, les mesures du carénage, le gros plan du connecteur, les détails du module et la quantité cible de commande. Elecdura peut aider les acheteurs à faire correspondre les ensembles de ventilateurs de radiateur Mercedes et les pièces thermiques associées afin que le remplacement s'adapte physiquement, fonctionne correctement et prenne en charge des performances de refroidissement et de climatisation stables.
