Κινητήρες ανεμιστήρα χωρίς ψήκτρες έναντι βουρτσισμένου καλοριφέρ: Έλεγχος PWM/LIN, δοκιμή και αντιστοίχιση αντικατάστασης

Ποια είναι η διαφορά μεταξύ των βουρτσισμένων και των κινητήρων ανεμιστήρα ψυγείου χωρίς ψήκτρες;

Ένας βουρτσισμένος κινητήρας ανεμιστήρα ψυγείου αλλάζει το ρεύμα μηχανικά μέσω βουρτσών άνθρακα και ενός μεταγωγέα. Ένας κινητήρας χωρίς ψήκτρες αλλάζει ρεύμα ηλεκτρονικά μέσω ενός ενσωματωμένου ή εξωτερικού ελεγκτή. Αυτή η διαφορά αλλάζει την καλωδίωση, τον έλεγχο ταχύτητας, τους τρόπους αστοχίας, τη μέθοδο δοκιμής και τα κριτήρια αντικατάστασης. Ένας απλός βουρτσισμένος κινητήρας μπορεί να λειτουργεί όταν η ενωμένη ισχύς της μπαταρίας και η γείωση εφαρμόζονται στους δύο ακροδέκτες του. ένας ενσωματωμένος ανεμιστήρας χωρίς ψήκτρες μπορεί να χρειάζεται μόνιμη τροφοδοσία, γείωση, έγκυρη εντολή PWM, LIN ή CAN και τις σωστές συνθήκες αφύπνισης ή διάγνωσης.

Μην επιλέγετε ή καταδικάζετε έναν ανεμιστήρα μόνο από τη διάμετρο της λεπίδας, τον αριθμό των ακροδεκτών σύνδεσης ή την απευθείας δοκιμή μπαταρίας. Προσδιορίστε πρώτα την πλήρη αρχιτεκτονική ελέγχου. του Elecdura Η γκάμα κινητήρων ανεμιστήρα ψυγείου περιλαμβάνει εφαρμογές με ψήκτρες και εφαρμογές χωρίς ψήκτρες, ενώ τα ενσωματωμένα σύγχρονα συστήματα ενδέχεται να απαιτούν να ταιριάζουν ο κινητήρας, ο ελεγκτής, η λεπίδα και το κάλυμμα ως ένα συγκρότημα.

Η μηχανική μεταγωγή σε κινητήρα με ψήκτρες και η ηλεκτρονική μεταγωγή σε κινητήρα χωρίς ψήκτρες απαιτούν διαφορετικές στρατηγικές ελέγχου και δοκιμής.

Γρήγορη Σύγκριση Αρχιτεκτονικής

Πώς λειτουργεί ένας βουρτσισμένος κινητήρας ανεμιστήρα DC

Σε έναν κινητήρα βουρτσισμένου μόνιμου μαγνήτη, σταθεροί μαγνήτες δημιουργούν το πεδίο ενώ οι βούρτσες μεταφέρουν ρεύμα σε περιστρεφόμενα τμήματα του μεταγωγέα που συνδέονται με τις περιελίξεις του οπλισμού. Καθώς ο ρότορας περιστρέφεται, ο μεταγωγέας αντιστρέφει το ρεύμα στην κατάλληλη περιέλιξη, έτσι ώστε η ροπή να συνεχίζεται προς μία κατεύθυνση. Το σύστημα είναι μηχανικά απλό και μπορεί να παράγει υψηλή ροπή εκκίνησης.

Οι βούρτσες είναι είδη φθοράς. Το τόξο, η σκόνη, η θερμότητα, η πίεση του ελατηρίου, η κατάσταση της επιφάνειας του διακόπτη και το φέρον φορτίο επηρεάζουν τη διάρκεια ζωής. Ένας κινητήρας μπορεί να γίνει διακοπτόμενος σε μια φθαρμένη θέση μεταγωγέα, να αντλήσει υπερβολικό ρεύμα από έλξη ή βραχυκύκλωμα περιελίξεων ή να λειτουργεί αργά επειδή χάνεται τάση μέσω ενός ρελέ, ενός συνδετήρα, μιας αντίστασης, μιας μονάδας ή μιας διαδρομής γείωσης.

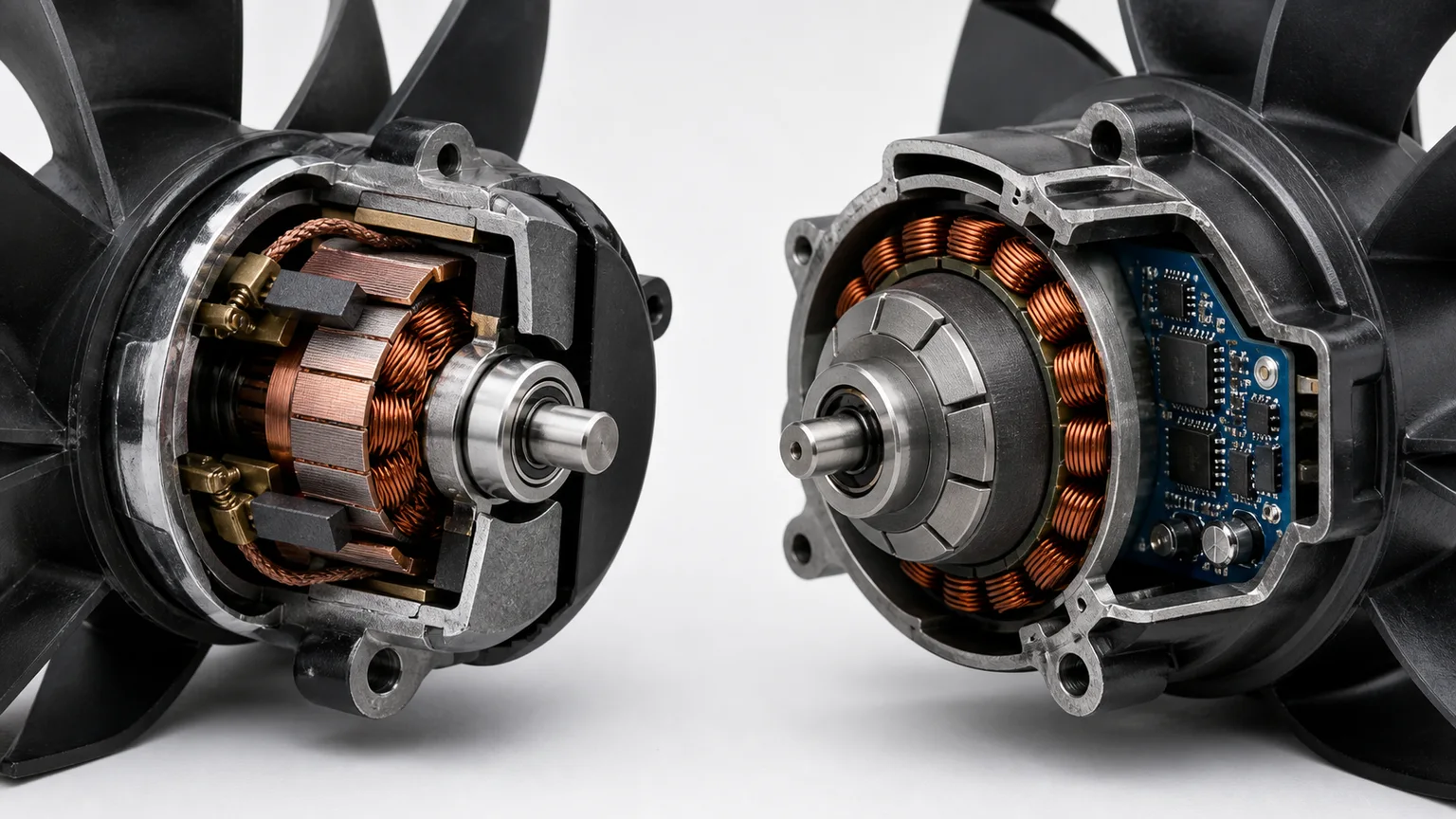

Πώς λειτουργεί ένας κινητήρας ανεμιστήρα χωρίς ψήκτρες

Ένας κινητήρας συνεχούς ρεύματος χωρίς ψήκτρες ή ηλεκτρονικά μεταλλαγμένος κινητήρας χρησιμοποιεί ρότορα μόνιμου μαγνήτη και τυλιγμένο στάτορα. Τα ηλεκτρονικά ισχύος ενεργοποιούν τις φάσεις του στάτορα διαδοχικά σύμφωνα με τη θέση του ρότορα και την εντολή ταχύτητας. Η θέση μπορεί να μετρηθεί με αισθητήρες ή να συναχθεί από τον ελεγκτή, ανάλογα με το σχεδιασμό.

Η Bosch περιγράφει μηχανισμούς κίνησης ανεμιστήρα ψύξης κινητήρα χωρίς ψήκτρες με συνεχή ηλεκτρονικό έλεγχο ταχύτητας, περιβαλλοντική ευρωστία, προστατευτικές λειτουργίες και δυνατότητα διάγνωσης. Εάν ο ανεμιστήρας είναι μπλοκαρισμένος ή η τάση, η θερμοκρασία ή το ρεύμα εγκαταλείψει το επιτρεπόμενο εύρος, ένας ενσωματωμένος ηλεκτροκινητήρας μπορεί να περιορίσει την έξοδο ή να κλείσει. Επομένως, ένας σταθερός ανεμιστήρας με καλή ισχύ μπαταρίας δεν είναι αυτόματα νεκρός κινητήρας.

Μην συγχέετε τον τύπο κινητήρα με την αρχιτεκτονική ελέγχου

Ένας βουρτσισμένος κινητήρας μπορεί να ελεγχθεί από έναν απλό διακόπτη θερμοκρασίας και ρελέ, σειριακά/παράλληλα ρελέ δύο ταχυτήτων, μια αντίσταση πτώσης ή μια ηλεκτρονική εξωτερική μονάδα. Αντίθετα, ένας κινητήρας χωρίς ψήκτρες χρειάζεται κανονικά ηλεκτρονική εναλλαγή, αλλά η εντολή μπορεί να προέρχεται από PWM, LIN, CAN, μια αναλογική είσοδο ή ιδιόκτητη λογική. Ο ελεγκτής μπορεί να ενσωματωθεί στην πλήμνη του κινητήρα ή να τοποθετηθεί αλλού.

Προσδιορίστε το σύστημα από το διάγραμμα καλωδίωσης του οχήματος, την ακριβή αναφορά OE και τα δεδομένα ελεγχόμενης σύνδεσης. Η ίδια πλατφόρμα οχήματος μπορεί να αλλάξει αρχιτεκτονική ανά κινητήρα, επένδυση, πακέτο ρυμούλκησης, σύστημα κλιματισμού, ημερομηνία παραγωγής ή αγορά. Η αντικατάσταση μιας αποτυχημένης εξωτερικής μονάδας δεν θα επισκευάσει έναν ανεμιστήρα του οποίου ο ελεγκτής είναι ενσωματωμένος στον διανομέα και η αντικατάσταση ενός κινητήρα δεν θα διορθώσει εντολές ECU που λείπουν.

Κοινά κυκλώματα βουρτσισμένου ανεμιστήρα

Το απλούστερο κύκλωμα τροφοδοτεί τον κινητήρα μέσω ασφάλειας και ρελέ, με το ρελέ να ελέγχεται από θερμικό διακόπτη ή ECU. Ένα σύστημα δύο ταχυτήτων μπορεί να δρομολογήσει ρεύμα μέσω μιας αντίστασης για χαμηλή ταχύτητα και να το παρακάμψει για υψηλή ταχύτητα ή να αλλάξει δύο κινητήρες ανεμιστήρα μεταξύ σειράς και παράλληλων. Ορισμένα συστήματα χρησιμοποιούν στερεά κατάσταση μονάδα ελέγχου ανεμιστήρα για παλμό ή ρύθμιση ενός βουρτσισμένου κινητήρα.

Πριν από τη δοκιμή, χαρτογραφήστε κάθε διαδρομή ρεύματος για την ζητούμενη ταχύτητα: μπαταρία, κύρια ασφάλεια, επαφές ρελέ, σύνδεσμος, αντίσταση ή ελεγκτής, κινητήρας και γείωση. Μια αστοχία χαμηλής ταχύτητας με λειτουργική υψηλή ταχύτητα συχνά οδηγεί σε διαφορετικό κλάδο από έναν ανεμιστήρα που δεν λειτουργεί σε όλες τις εντολές. Μην υποθέτετε ότι η αντίσταση βρίσκεται πάντα στο έδαφος.

Τυπικές ενσωματωμένες συνδέσεις χωρίς ψήκτρες

Μια ενσωματωμένη μονάδα χωρίς ψήκτρες έχει συνήθως βαρείς αγωγούς για B+ και γείωση συν ένα ή περισσότερα μικρότερα κυκλώματα εντολών, δεδομένων, ενεργοποίησης ή ανάδρασης. Ο σύνδεσμος μπορεί να τα συνδυάζει ή να διαιρεί την ισχύ και τον έλεγχο σε ξεχωριστά βύσματα. Το περίβλημα περιέχει συχνά τα ηλεκτρονικά στοιχεία του μετατροπέα και τη θερμική διαδρομή.

Οι μικρές ακίδες δεν πρέπει να ανιχνεύονται σαν να ήταν ακροδέκτες ισχύος. Χρησιμοποιήστε τους σωστούς δοκιμαστικούς προσαρμογείς ακροδεκτών και πληροφορίες καλωδίωσης. Η οπίσθια ανίχνευση με μεγάλους ανιχνευτές μπορεί να εξαπλώσει μια επαφή και να δημιουργήσει ένα διακοπτόμενο σφάλμα υψηλής αντίστασης. Επιβεβαιώστε εάν η μονάδα παραμένει ενεργοποιημένη μετά το κλείδωμα και εάν το όχημα μπορεί να δώσει εντολή ψύξης μετά τη λειτουργία.

Ο έλεγχος ανεμιστήρα PWM είναι εντολή, όχι μειωμένη τάση τροφοδοσίας

Η διαμόρφωση πλάτους παλμού αλλάζει ένα σήμα μεταξύ καθορισμένων ηλεκτρικών καταστάσεων. Ο λόγος της ώρας προς την περίοδο είναι κύκλος λειτουργίας, αλλά η έννοια του κύκλου λειτουργίας, της πολικότητας, της συχνότητας, του επιπέδου τάσης, της διάταξης έλξης και της συμπεριφοράς σφάλματος είναι συγκεκριμένη για την εφαρμογή. Ένα σύστημα μπορεί να ερμηνεύσει την αύξηση του καθήκοντος ως αύξηση της ταχύτητας. Ένας άλλος μπορεί να αντιστρέψει τη σχέση ή να κρατήσει εύρη για σφάλματα.

Μετρήστε το PWM με έναν παλμογράφο που αναφέρεται στη σωστή γείωση σήματος. Ένα πολύμετρο μπορεί να δείχνει μια μέση τάση που κρύβει παλμούς που λείπουν, θόρυβο ή λανθασμένη συχνότητα. Μην εισάγετε ένα γενικό σήμα έως ότου τα δεδομένα του στοιχείου καθορίσουν την ηλεκτρική διεπαφή και το επιτρεπόμενο εύρος εντολών.

Ο έλεγχος LIN είναι ψηφιακή επικοινωνία

Το LIN είναι ένα σειριακό δίκτυο ενός καλωδίου που χρησιμοποιείται για την επικοινωνία μεταξύ ενός κύριου και μιας ή περισσότερων εξαρτημένων συσκευών. Ένας ανεμιστήρας που ελέγχεται από LIN μπορεί να λαμβάνει εντολές και να αναφέρει κατάσταση ή σφάλματα μέσω προγραμματισμένων μηνυμάτων. Η εμφάνιση μιας κυματομορφής μεταγωγής στο καλώδιο δεν το κάνει PWM. οι πληροφορίες κωδικοποιούνται ως ψηφιακά πλαίσια.

Η διάγνωση μπορεί να απαιτεί ένα εργαλείο σάρωσης που μπορεί να δώσει εντολή στον ανεμιστήρα μέσω του ελεγκτή του οχήματος και να διαβάσει σφάλματα δικτύου. Ένα εύρος μπορεί να επιβεβαιώσει την ηλεκτρική δραστηριότητα και την ποιότητα της κυματομορφής, αλλά η ερμηνεία των αναγνωριστικών, των byte δεδομένων και του χρονισμού απαιτεί τον ισχύοντα ορισμό επικοινωνίας. Μην αντικαταστήσετε μια γεννήτρια PWM για μια κύρια μονάδα LIN.

Οι οπαδοί με έλεγχο CAN χρειάζονται την ίδια πειθαρχία

Ορισμένοι ανεμιστήρες χωρίς ψήκτρες υψηλής ισχύος ή βαρέως τύπου χρησιμοποιούν CAN αντί LIN. Το CAN χρησιμοποιεί ένα διαφορικό ζεύγος και τερματισμό δικτύου. Ο ανεμιστήρας μπορεί να μοιράζεται μηνύματα με ελεγκτή κινητήρα, θερμικού, μπαταρίας ή αμαξώματος. Η αποσύνδεση ενός κόμβου μπορεί να επηρεάσει το δίκτυο και η απευθείας τροφοδοσία από μόνη της μπορεί να αφήσει τη μονάδα ανενεργή.

Χρησιμοποιήστε την τοπολογία και τη διαγνωστική διαδικασία του οχήματος. Ελέγξτε για σφάλματα επικοινωνίας, τροφοδοσίας και γείωσης, αληθοφάνεια DTC, συνθήκες πύλης και θερμικά αιτήματα. Μην υποθέτετε ποτέ ότι κάθε ζεύγος δύο μικρών καλωδίων σε έναν ανεμιστήρα είναι CAN. μπορεί να είναι power-enable plus feedback ή άλλη διεπαφή.

Ασφαλής ακολουθία δοκιμών πριν από την αντικατάσταση ανεμιστήρα

1. Επιβεβαιώστε το παράπονο, την αληθοφάνεια θερμοκρασίας ψυκτικού και την πραγματική ανάγκη λειτουργίας του ανεμιστήρα.

2. Επιθεωρήστε τον περιορισμό ψυγείου/συμπυκνωτή, τη ζημιά της λεπίδας, την επαφή του καλύμματος, τους συνδετήρες και τις γειώσεις.

3. Προσδιορίστε την αρχιτεκτονική brushed/brushless και λάβετε τις ακριβείς πληροφορίες καλωδίωσης/δοκιμής.

4. Επαληθεύστε το φορτωμένο B+ και τη γείωση στον ανεμιστήρα όταν δοθεί εντολή στο σύστημα.

5. Επαληθεύστε την εντολή ελέγχου με ένα εργαλείο σάρωσης, ένα πεδίο ή μια καθορισμένη συσκευή δοκιμής.

6. Συγκρίνετε την ζητούμενη ταχύτητα, την πραγματική ταχύτητα/ανάδραση, το ρεύμα και τη ροή αέρα όπου είναι διαθέσιμα.

7. Ερμηνεύστε την προστασία ή την υποβάθμιση πριν καταδικάσετε την ενότητα.

8. Επιβεβαιώστε τις διασυνδέσεις OE, ηλεκτρική, μηχανική και ροή αέρα του αντικαταστάτη.

Ξεκινήστε με το θερμικό αίτημα

Ο ανεμιστήρας μπορεί να μην λάβει εντολή απλώς και μόνο επειδή ο κινητήρας θερμαίνεται με την αφή. Οι είσοδοι μπορεί να περιλαμβάνουν θερμοκρασία ψυκτικού, πίεση A/C, ζήτηση ψυκτικού, ταχύτητα οχήματος, θερμοκρασία εισαγωγής ή αέρα φόρτισης, θερμοκρασία μπαταρίας/ηλεκτρονικής και κατάσταση σφάλματος ελεγκτή. Η διαγνωστική καθοδήγηση του συστήματος ψύξης της HELLA ξεκινά ελέγχοντας την αληθοφάνεια θερμοκρασίας, τον περιορισμό ροής αέρα, τις συνθήκες ενεργοποίησης, την ασφάλεια, τον διακόπτη και τη μονάδα ελέγχου.

Διαβάστε ζωντανά δεδομένα και συγκρίνετε την ζητούμενη κατάσταση με την πραγματική θερμοκρασία και τις συνθήκες A/C. Ένας προκατειλημμένος αισθητήρας μπορεί να αποτρέψει ένα αίτημα ή να δώσει εντολή σε περιττή υψηλή ταχύτητα. Ένας φραγμένος συμπυκνωτής μπορεί να προκαλέσει υψηλή πίεση ακόμα και όταν ο ίδιος ο ανεμιστήρας μετακινεί σωστά τον αέρα.

Επιθεωρήστε το μηχανικό φορτίο πριν από την ηλεκτρική δοκιμή

Με απομόνωση ρεύματος και ακολουθούμενη την ισχύουσα διαδικασία ασφαλείας, επιθεωρήστε για ραγισμένες λεπίδες, υπολείμματα, τρίψιμο καλύμματος, χαλαρές βάσεις και τραχύτητα ρουλεμάν. Μην βάζετε τα χέρια σε έναν ανεμιστήρα που θα μπορούσε να ξεκινήσει αυτόματα. Πολλά οχήματα μπορούν να λειτουργήσουν τους ανεμιστήρες με τον κινητήρα σβηστό. Χρησιμοποιήστε προστατευτικά και τηλεχειριστήρια σε έναν πάγκο.

Η μηχανική οπισθέλκουσα αυξάνει το ρεύμα σε έναν βουρτσισμένο κινητήρα και μπορεί να προκαλέσει υπερένταση ή θερμική προστασία σε μονάδα χωρίς ψήκτρες. Μια λυγισμένη λεπίδα αλλάζει την ισορροπία και τη ροή του αέρα ακόμα κι αν η ταχύτητα φαίνεται κανονική. Ένα πλήρες Το συγκρότημα ανεμιστήρα ψύξης ψυγείου μπορεί να είναι ασφαλέστερο από τη μεταφορά αμφισβητήσιμης λεπίδας ή παραμορφωμένου καλύμματος σε νέο κινητήρα.

Μια ασφαλής δοκιμή ανεμιστήρα χωρίς ψήκτρες διατηρεί την ισχύ υψηλού ρεύματος χωριστή από το κύκλωμα εντολής χαμηλού ρεύματος και περιέχει την περιστρεφόμενη λεπίδα.

Ελέγξτε την ισχύ και τη γείωση υπό φορτίο

Η τάση της μπαταρίας ανοιχτού κυκλώματος αποδεικνύεται μικρή. Μετρήστε την τάση στον κινητήρα ή την ενσωματωμένη μονάδα ενώ δίδεται εντολή και ρέει ρεύμα. Στη συνέχεια, πραγματοποιήστε δοκιμές πτώσης τάσης στη θετική διαδρομή και στη διαδρομή γείωσης σύμφωνα με τη διαδικασία σέρβις. Επιθεωρήστε τους ακροδέκτες που έχουν υποστεί ζημιά από τη θερμότητα, τις χαλαρές πτυχώσεις, τα ίχνη νερού και τη διάβρωση.

Ένας ανεμιστήρας χωρίς ψήκτρες μπορεί να τραβήξει ένα υψηλό μεταβατικό ρεύμα κατά την εκκίνηση ή να μεταβάλλει το ρεύμα με το φορτίο εντολής και πίεσης. Το ρεύμα ενός βουρτσισμένου κινητήρα αλλάζει επίσης ανάλογα με την τάση, την ταχύτητα, το φορτίο της λεπίδας και την κατάσταση του ρουλεμάν. Χρησιμοποιήστε προδιαγραφές εφαρμογής και συγκρίσιμες συνθήκες. Καμία ενιαία τιμή ρεύματος δεν κάνει διάγνωση κάθε ανεμιστήρα.

Οι τρέχουσες δοκιμές σημαίνουν διαφορετικά πράγματα από την αρχιτεκτονική

Για έναν βουρτσισμένο κινητήρα, μια κυματομορφή ρεύματος μπορεί να αποκαλύψει συμβάντα μεταγωγέα και βούρτσας, ενώ το μέσο ρεύμα μπορεί να εκθέσει οπισθέλκουσα, περιορισμό ή απώλεια ροπής σε σύγκριση με γνωστά καλά δεδομένα. Ενδέχεται να εμφανιστούν διαλείπουσες εγκαταλείψεις καθώς ο οπλισμός περνά από ένα φθαρμένο τμήμα. Δοκιμάστε με το πραγματικό φορτίο λεπίδας όταν το απαιτεί η διαδικασία.

Για μια μονάδα δίσκου χωρίς ψήκτρες, το ρεύμα εισόδου είναι η απαίτηση μεταγωγής του ελεγκτή και όχι μια απλή προβολή μεμονωμένων φάσεων κινητήρα. Τα ενσωματωμένα ηλεκτρονικά, η ομαλή εκκίνηση, η ρύθμιση ταχύτητας, οι καταστάσεις προστασίας και διάγνωσης διαμορφώνουν την κυματομορφή. Σφίξτε τον καθορισμένο αγωγό τροφοδοσίας και συσχετίστε το ρεύμα με την ζητούμενη και την πραγματική ταχύτητα.

Χρήση εργαλείου σάρωσης για εντολή στον ανεμιστήρα

Μια ενεργή δοκιμή μπορεί να διαχωρίσει το 'η ECU δεν ζήτησε ποτέ' από το 'ο ανεμιστήρας δεν απάντησε', αλλά μόνο εάν πληρούνται οι προϋποθέσεις ενεργοποίησης. Ορισμένοι ελεγκτές εμποδίζουν τις δοκιμές για λόγους τάσης, θερμοκρασίας, επικοινωνίας ή κωδικού DTC. Άλλοι δίνουν εντολή στα στάδια αντί για μια ακριβή rpm.

Καταγράψτε την εντολή, πραγματική ανάδραση εάν αναφέρεται, B+ στον ανεμιστήρα, πτώση γείωσης, ρεύμα και παρατηρούμενη ταχύτητα. Εάν η εντολή αλλάξει στα δεδομένα σάρωσης αλλά δεν φτάσει κανένα σήμα στον ανεμιστήρα, επιθεωρήστε την πλεξούδα και τον ενδιάμεσο ελεγκτή. Εάν η εντολή φτάσει στη μονάδα αλλά αναφέρει ένα σφάλμα προστασίας, διαγνώστε αυτήν την κατάσταση πριν την αντικατάσταση.

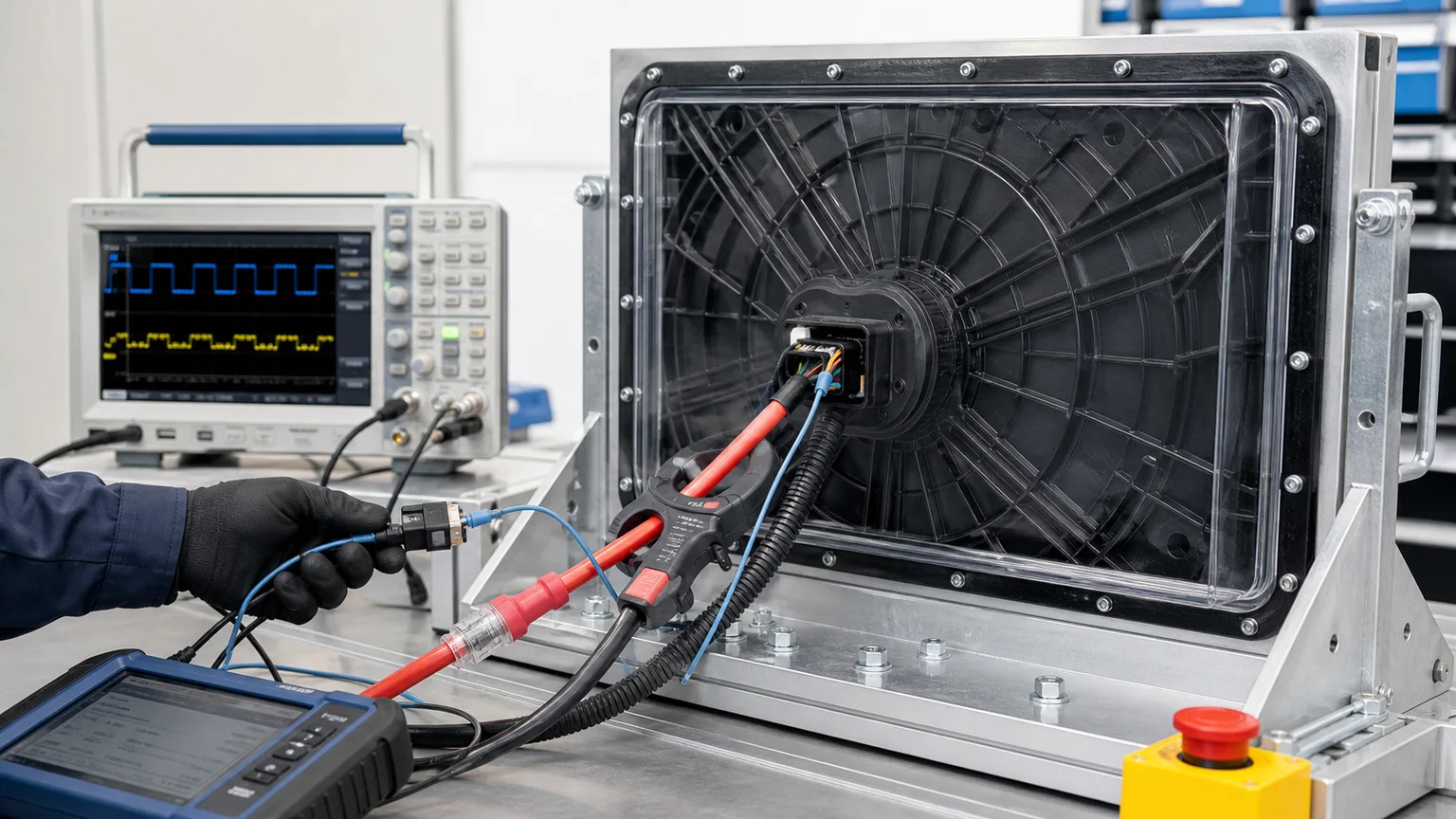

Έλεγχοι παλμογράφου για PWM

Χρησιμοποιήστε έναν αισθητήρα υψηλής σύνθετης αντίστασης, σωστή αναφορά γείωσης και έναν προσαρμογέα δοκιμής που δεν καταστρέφει τους ακροδέκτες. Καταγράψτε τα υψηλά/χαμηλά επίπεδα σήματος, τη συχνότητα, τον κύκλο λειτουργίας, τη σταθερότητα και τις αλλαγές στις εντολές ταχυτήτων. Συγκρίνετε με τις ακριβείς πληροφορίες σέρβις ή ένα γνωστό-καλό όχημα της ίδιας εφαρμογής.

Ένα παραμορφωμένο υψηλό επίπεδο μπορεί να υποδηλώνει φόρτωση, διάβρωση ή κατεστραμμένο οδηγό. Ένα σταθερό σήμα μπορεί να είναι έγκυρο ασφαλές έναντι αστοχίας παρά νεκρό ECU. Εάν η προδιαγραφή λέει ότι ο ανεμιστήρας παρέχει το pull-up και η ECU τραβάει χαμηλά, η αποσύνδεση του ανεμιστήρα μπορεί να αφαιρέσει το ορατό σήμα. κατανοήσουν το κύκλωμα πριν το ερμηνεύσουν.

Έλεγχοι δικτύου για LIN ή CAN

Ξεκινήστε με σάρωση επικοινωνίας και κωδικούς DTC και, στη συνέχεια, επαληθεύστε την ακεραιότητα τροφοδοσίας, γείωσης και φυσικού δικτύου. Στο LIN, επιθεωρήστε για πιθανή τάση αδράνειας και ψηφιακή δραστηριότητα υπό εντολή. Στο CAN, αξιολογήστε την κατάσταση τόσο των γραμμών όσο και του δικτύου μέσω της εγκεκριμένης μεθόδου. Μην τρυπάτε τη μόνωση σε υγρούς χώρους στο χώρο του κινητήρα.

Η δραστηριότητα δικτύου από μόνη της δεν αποδεικνύει ότι υπάρχει η σωστή εντολή ανεμιστήρα. Ένας ανεμιστήρας μπορεί να μοιραστεί το λεωφορείο με άλλους κόμβους. Αντίθετα, ένας κωδικός DTC δικτύου μπορεί να προκληθεί από έλλειψη τροφοδοσίας στον ανεμιστήρα και όχι από ελαττωματικό πομποδέκτη. Διάγνωση προσφοράς και δεδομένων μαζί.

Η προστασία χωρίς ψήκτρες και η διαβάθμιση μπορούν να μιμηθούν την αποτυχία

Οι ενσωματωμένοι ηλεκτροκινητήρες ενδέχεται να μειώσουν την έξοδο ή να κλείσουν λόγω απόφραξης του ρότορα, υπερέντασης, υπερθέρμανσης, υπέρτασης, χαμηλής τάσης ή εσωτερικών βλαβών. Η Bosch εντοπίζει αρκετές από αυτές τις προστασίες στις πληροφορίες της μονάδας ανεμιστήρα ψύξης. Η SPAL περιγράφει επίσης προϊόντα ανεμιστήρα χωρίς ψήκτρες με έξυπνο έλεγχο, διάγνωση και αυτοπροστασία.

Επιτρέψτε την καθορισμένη διαδικασία επαναφοράς ή ψύξης και αφαιρέστε το μηχανικό μπλοκάρισμα πριν από την εκ νέου δοκιμή. Επιβεβαιώστε την τάση στη μονάδα κατά την εκκίνηση, όχι μόνο πριν από την εντολή. Η επανειλημμένη εντολή μιας μπλοκαρισμένης λεπίδας ενέχει κίνδυνο ζημιάς και δεν αποτελεί έγκυρο τεστ αντοχής.

Γιατί το Direct Battery Jumping δεν είναι καθολικό

Η εφαρμογή τροφοδοσίας με ασφάλεια μπορεί να ισχύει για έναν επιβεβαιωμένο βουρτσισμένο κινητήρα δύο ακροδεκτών, όταν το επιτρέπει ο κατασκευαστής. Σε έναν ενσωματωμένο ανεμιστήρα χωρίς ψήκτρες, η ισχύς χωρίς εντολή ενδέχεται να μην παράγει περιστροφή από το σχεδιασμό. Η εφαρμογή τάσης μπαταρίας σε μια άγνωστη μικρή ακίδα μπορεί να καταστρέψει μια είσοδο επικοινωνίας ή ένα πρόγραμμα οδήγησης ECU.

Εάν είναι απαραίτητη η ενεργοποίηση του πάγκου, χρησιμοποιήστε την πλεξούδα, τον ελεγκτή ή την καθορισμένη πηγή σήματος του κατασκευαστή του εξαρτήματος, με τροφοδοσία με ασφάλεια, όριο ρεύματος, ασφαλές εξάρτημα, προστατευτικό λεπίδας και αποσύνδεση έκτακτης ανάγκης. Ταιριάξτε την τάση και την πολικότητα. Μην κρατάτε ποτέ μια δωρεάν διάταξη ανεμιστήρα με το χέρι κατά την εκκίνηση.

Μοτίβα αστοχίας σε βουρτσισμένους κινητήρες

Τα τυπικά εσωτερικά προβλήματα περιλαμβάνουν φθαρμένες ή κολλημένες βούρτσες, κάψιμο του διακόπτη, ανοιχτές ή βραχυκυκλωμένες περιελίξεις οπλισμού, ξηρά ή κατεστραμμένα ρουλεμάν και μόλυνση. Τα εξωτερικά σφάλματα περιλαμβάνουν καμένες επαφές ρελέ, ραγισμένα στοιχεία αντίστασης, διαβρωμένους συνδέσμους, αδύναμες γειώσεις και υπερθερμασμένους ακροδέκτες.

Ένας ανεμιστήρας που ξεκινά όταν πατηθεί μπορεί να έχει πρόβλημα με τη βούρτσα/εναλλάκτη, αλλά το άγγιγμα δεν είναι επισκευή και μπορεί να είναι μη ασφαλές. Ένας αργά περιστρεφόμενος κινητήρας μπορεί να αντανακλά την απώλεια τροφοδοσίας παρά την εσωτερική φθορά. Μετρήστε την φορτισμένη τάση και ρεύμα πριν προσδιορίσετε την αιτία.

Μοτίβα αποτυχίας σε μονάδες χωρίς ψήκτρες

Τα συστήματα χωρίς ψήκτρες αποφεύγουν τη φθορά της βούρτσας, αλλά προσθέτουν ημιαγωγούς ισχύος, ηλεκτρονικά συστήματα ελέγχου, λογική θέσης ρότορα, θερμικές διεπαφές και κυκλώματα επικοινωνίας. Η είσοδος νερού, το τάσιμο του συνδετήρα, η κόπωση με συγκόλληση ή σύνδεση, υπερθέρμανση, μπλοκαρισμένοι στροφείς και σφάλματα δικτύου μπορούν να αποτρέψουν τη λειτουργία.

Μια μονάδα μπορεί να αποτύχει μόνο σε υψηλή θερμοκρασία ή υψηλή στατική πίεση. Ένα άλλο μπορεί να εκτελείται στην προεπιλεγμένη ταχύτητα μετά την απώλεια εντολών. Τεκμηριώστε τους κωδικούς DTC και τις περιβαλλοντικές συνθήκες πριν από την αποσύνδεση, επειδή η κυκλική τροφοδοσία μπορεί να διαγράψει χρήσιμες πληροφορίες κατάστασης.

Λίστα ελέγχου αντιστοίχισης αντικατάστασης

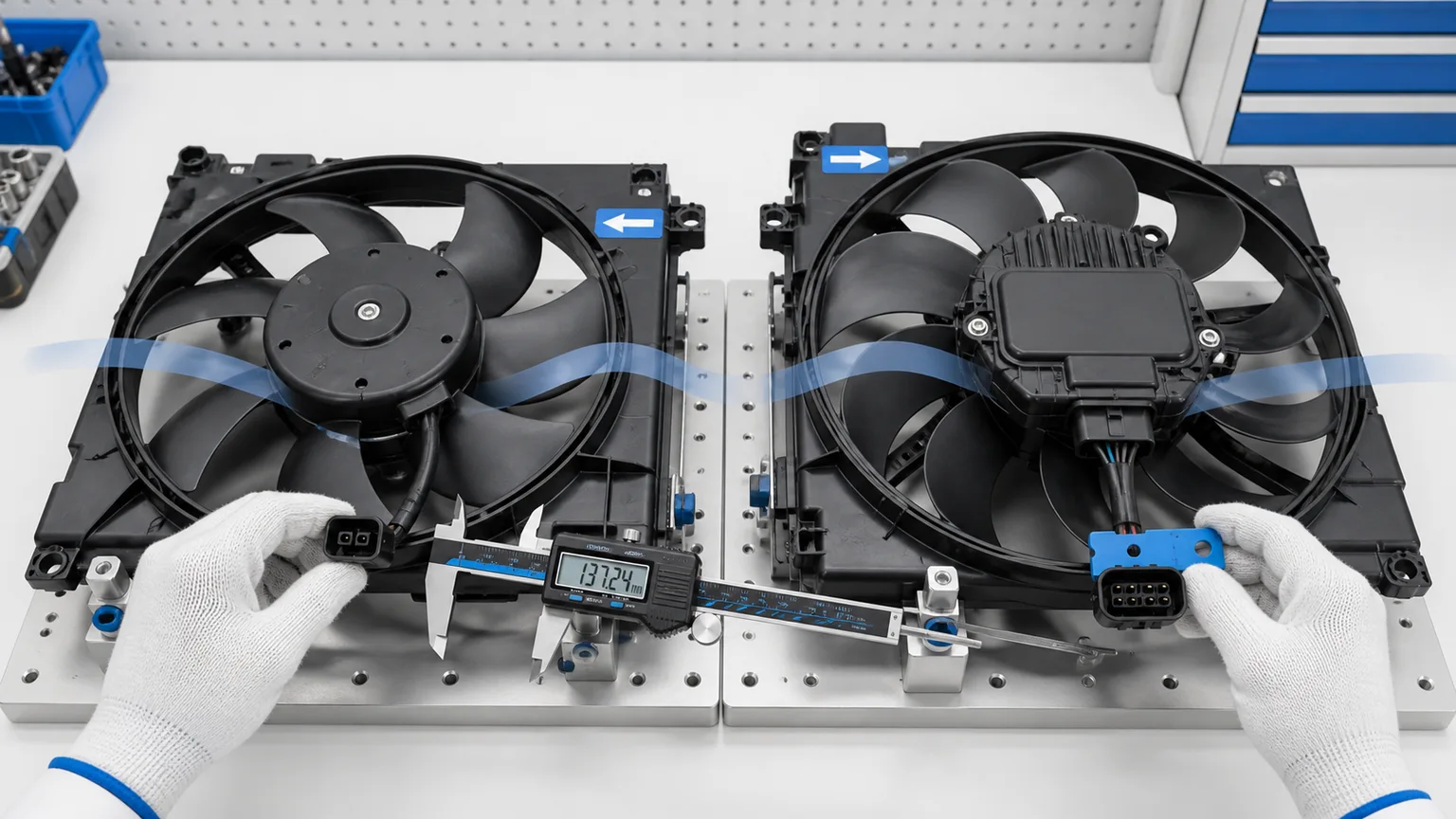

Αντιστοιχίστε τη σύνδεση ανά συνάρτηση, όχι σχήμα

Φωτογραφίστε το κλειδί σύνδεσης, το μάνδαλο, το μέγεθος ακροδεκτών, το μετρητή καλωδίων και τη δρομολόγηση πλεξούδας, αλλά λάβετε τα στοιχεία της λειτουργίας καρφίτσας. Δύο περιβλήματα μπορούν να φαίνονται πανομοιότυπα ενώ εκχωρούν διαφορετικά B+, γείωση και εντολή. Ένας αναθεωρημένος ανεμιστήρας μπορεί επίσης να χρησιμοποιήσει μια πλεξούδα προσαρμογέα ή νέα βαθμονόμηση ελεγκτή.

Ελέγξτε την κατάσταση σύνδεσης-τερματικού και την τρέχουσα χωρητικότητα. Οι επαφές ισχύος υψηλής αντίστασης μπορεί να υπερθερμάνουν έναν νέο ανεμιστήρα και να τον κάνουν να φαίνεται ελαττωματικός. Για παραγγελίες χονδρικής, ζητήστε ένα σχέδιο ελεγχόμενης σύνδεσης, προδιαγραφές τερματικού και επιβεβαίωση λειτουργίας καρφίτσας και όχι μόνο μια φωτογραφία προϊόντος.

Match Rotation, Blade και Shroud

Η κατεύθυνση του κινητήρα πρέπει να ταιριάζει με το βήμα της λεπίδας και την προβλεπόμενη ροή αέρα. Η αντιστροφή της πολικότητας ενός βουρτσισμένου κινητήρα μπορεί να αντιστρέψει την περιστροφή, αλλά η λεπίδα μπορεί να μετακινήσει πολύ λιγότερο αέρα, το υλικό συγκράτησης μπορεί να είναι ακατάλληλο και η ψύξη του κινητήρα μπορεί να αλλάξει. Πολλοί ελεγκτές χωρίς ψήκτρες δεν δέχονται καθόλου την αντίστροφη πολικότητα.

Ταιριάξτε διάμετρο λεπίδας, αριθμό και γεωμετρία λεπίδας, προσάρτηση πλήμνης, βάθος περιβλήματος, διάκενο από την άκρη, δακτύλιο εισόδου, σημεία ακινητοποίησης κινητήρα και στερέωσης. Επαληθεύστε τη διαμόρφωση του ωστηρίου ή του εξολκέα. Ένα συγκρότημα που βιδώνει αλλά μετακινεί ανεπαρκή αέρα στην πραγματική στοίβα καλοριφέρ/συμπυκνωτή δεν είναι ισοδύναμο.

Η έγκριση αντικατάστασης συνδυάζει την αρχιτεκτονική OE και εντολής με στοιχεία σύνδεσης, περιστροφής, λεπίδας, περιβλήματος και τοποθέτησης.

Μην επιλέγετε μόνο με Wattage

Η διαφημιζόμενη ισχύς δεν αναφέρει πόσο αέρα παρέχει ο ανεμιστήρας μέσω μιας εγκατεστημένης στοίβας εναλλάκτη θερμότητας. Η απόδοση της λεπίδας και του καλύμματος, η ταχύτητα, η αντίσταση του συστήματος, η τάση και η στρατηγική ελέγχου καθορίζουν το σημείο λειτουργίας. Ένας κινητήρας υψηλότερης εισόδου μπορεί να δημιουργήσει περισσότερο θόρυβο ή ηλεκτρικό φορτίο χωρίς να παράγει την απαιτούμενη κατανομή.

Ζητήστε μια βάση ροής αέρα έναντι πίεσης ή επικύρωση εφαρμογής, συν ρεύμα και ταχύτητα υπό καθορισμένες συνθήκες. Επιβεβαιώστε τη χωρητικότητα του εναλλάκτη, του ρελέ, της καλωδίωσης και του βύσματος. Μια ηλεκτρονική μονάδα ελέγχου βαθμονομημένη για έναν κινητήρα ενδέχεται να μην διαχειριστεί μια αντικατάσταση με διαφορετική ηλεκτρική δυναμική.

Πότε να αντικαταστήσετε τον κινητήρα, τη μονάδα ή την πλήρη διάταξη

Ένας ξεχωριστός βουρτσισμένος κινητήρας μπορεί να είναι κατάλληλος όταν η λεπίδα, η πλήμνη, το κάλυμμα, η αντίσταση/η μονάδα και η καλωδίωση είναι γνωστά καλά και ο κατασκευαστής υποστηρίζει το σέρβις. Αντικαταστήστε τις κατεστραμμένες λεπίδες, τα παραμορφωμένα καλύμματα, τις καμένες υποδοχές υψηλού ρεύματος και τα αποτυχημένα χειριστήρια όπως απαιτείται αντί να τα μεταφέρετε στα τυφλά.

Για έναν ενσωματωμένο ανεμιστήρα χωρίς ψήκτρες, ο ελεγκτής και ο κινητήρας είναι συχνά ένα στοιχείο σέρβις. Εάν ο κατάλογος OE παρέχει το πλήρες συγκρότημα ανεμιστήρα, η αντικατάσταση μιας μονάδας μόνο με κινητήρα μπορεί να δημιουργήσει μη επαληθευμένο κίνδυνο λογισμικού, ισορροπίας, στεγανοποίησης και θερμικής διεπαφής. Ακολουθήστε το εγκεκριμένο εύρος σέρβις.

Επικύρωση πρώτου άρθρου για εισαγωγείς

Επιβεβαιώστε τις λειτουργίες ετικέτας, παραπομπής OE, πληκτρολογίου σύνδεσης και ακίδας πριν από την τροφοδοσία. Επιθεωρήστε τη λεπίδα, το κάλυμμα, τα βάρη ισορροπίας, τις βάσεις κινητήρα, τη συγκράτηση της πλεξούδας και την προστατευτική στεγανοποίηση. Χρησιμοποιήστε ένα εξάρτημα και ένα προστατευτικό για οποιαδήποτε δοκιμή με τροφοδοσία.

Ελέγξτε τις καθορισμένες λειτουργίες ελέγχου σε καθορισμένες συνθήκες τάσης και περιβάλλοντος. Καταγράψτε την απαιτούμενη εντολή, ταχύτητα, ρεύμα, απόδοση ροής αέρα ή πίεσης, θόρυβο, ανάδραση και συμπεριφορά DTC. Ελέγξτε τη συμπεριφορά του μπλοκαρισμένου ρότορα ή της προστασίας μόνο μέσω εγκεκριμένης διαδικασίας με όργανα. μην αυτοσχεδιάζετε καταστροφικές δοκιμές.

Βουρτσισμένα δείγματα αποδεικτικών στοιχείων

Καταγράψτε την απόδοση χωρίς φορτίο ή φόρτωση όπως καθορίζεται, ποιότητα βούρτσας/μετατροπέα όπου επιτρέπεται η επιθεώρηση, κατεύθυνση, σταθερότητα ρεύματος, κραδασμοί, θόρυβος ρουλεμάν και επανεκκίνηση θερμής. Επιβεβαιώστε οποιαδήποτε διεπαφή αντίστασης, ρελέ ή εξωτερικής μονάδας που ανήκει στο παρεχόμενο πεδίο.

Δείγμα χωρίς ψήκτρες

Καταγράψτε την ακριβή διεπαφή εντολών και την έκδοση ελέγχου, τη συμπεριφορά εκκίνησης, την απόκριση ταχύτητας, τη διαγνωστική ανάδραση, τη μείωση, το ρεύμα και τη θερμοκρασία του ελεγκτή. Επιβεβαιώστε ότι το δείγμα δεν βασίζεται σε μη τεκμηριωμένο υλικολογισμικό πάγκου που διαφέρει από την παραγωγή.

Μηχανικά στοιχεία

Χρησιμοποιήστε ένα εξάρτημα από την πλευρά του οχήματος ή μια μονάδα με σκοπό την παραγωγή για να επιβεβαιώσετε τις βάσεις, το διάκενο από την άκρη και τη στοίβα, τη δρομολόγηση της πλεξούδας και την πρόσβαση σέρβις. Ελέγξτε την κατεύθυνση ροής αέρα πριν την εγκατάσταση. Διατηρήστε το εγκεκριμένο δείγμα, την αναθεώρηση σχεδίου και τη διαμόρφωση δοκιμής για σύγκριση παρτίδων.

Πεδία RFQ που αποτρέπουν λανθασμένες παραγγελίες

Παρέχετε αριθμό OE και αντικατάσταση, VIN ή εύρος παραγωγής, όπου ισχύει, πακέτο οχήματος/κινητήρα και ψύξης, αρχιτεκτονική βουρτσισμένης/χωρίς ψήκτρες, τάση, φωτογραφίες συνδέσμων και δεδομένα λειτουργίας καρφίτσας, τύπος εντολής, διάμετρος και κατεύθυνση ανεμιστήρα, διαστάσεις καλύμματος/μονταρίσματος, απαιτούμενο εύρος, ποσότητα και αγορά.

Ζητήστε από τον προμηθευτή να δηλώσει ποια πεδία επιβεβαιώνονται, ποια προέρχονται από δείγμα και ποια παραμένουν υποθέσεις. Για ένα πλήρες πρόγραμμα χονδρικής, το Elecdura's Η σελίδα προμήθειας ανεμιστήρα ψύξης μπορεί να υποστηρίξει τη συζήτηση κατηγορίας, αλλά τα αποδεικτικά στοιχεία της εφαρμογής και η αναφορά επικύρωσης πρέπει να ελέγχουν κάθε αριθμό εξαρτήματος που κυκλοφόρησε.

Τα αποδεικτικά εγγύησης πρέπει να διατηρούν το πλαίσιο ελέγχου

Για έναν επιστρεφόμενο βουρτσισμένο κινητήρα, διατηρήστε την κατάσταση του κινητήρα, της λεπίδας και του συνδετήρα, την τάση φορτίου, την πτώση γείωσης, το ρεύμα, τα ευρήματα του ρελέ/αντίστασης και το παράπονο λειτουργίας. Για μια μονάδα χωρίς ψήκτρες, αποθηκεύστε επίσης κωδικούς σάρωσης, δεδομένα εντολών/ανατροφοδότησης, συλλήψεις κυματομορφών και σημάδια απόφραξης ή θερμικής μείωσης.

Μην τροφοδοτείτε έναν επιστρεφόμενο ηλεκτρονικό ανεμιστήρα σε τυχαίες ακίδες και μην αποσυναρμολογείτε μια σφραγισμένη μονάδα πριν από τη συμφωνία με τον προμηθευτή. Αυτό μπορεί να διαγράψει το διαγνωστικό πλαίσιο, να βλάψει τα στοιχεία και να δημιουργήσει κίνδυνο ασφάλειας. Χρησιμοποιήστε ανιχνεύσιμους προσαρμογείς δοκιμής και τεκμηριώστε τη διαμόρφωση.

Μια πρακτική απόφαση αντικατάστασης

Εγκρίνετε την αντικατάσταση όταν συμφωνούν η ακριβής εφαρμογή και η αλυσίδα OE, η αρχιτεκτονική κινητήρα, η τροφοδοσία/γείωση, το πρωτόκολλο εντολών, οι λειτουργίες ακροδεκτών σύνδεσης, το μηχανικό πακέτο και η εγκατεστημένη απόδοση. Διατηρήστε την παραγγελία όταν ένας πωλητής προσφέρει μόνο διάμετρο, τάση και μια φωτογραφία σύνδεσης ή καλεί ένα μη αναγνωρισμένο σήμα 'συμβατό με PWM/LIN.'

Για προγράμματα διανομέα και εισαγωγέα, στείλτε στην Elecdura τις φωτογραφίες αναφοράς OE, την εφαρμογή, το σύνδεσμο και τις παλιές φωτογραφίες συναρμολόγησης, τις ελεγχόμενες μετρήσεις και την ποσότητα στόχου. Η Elecdura μπορεί να αναθεωρήσει τις επιλογές προμήθειας aftermarket. οι πληροφορίες καλωδίωσης, λογισμικού και σέρβις του κατασκευαστή του οχήματος παραμένουν έγκυρες για δοκιμή και εγκατάσταση.
