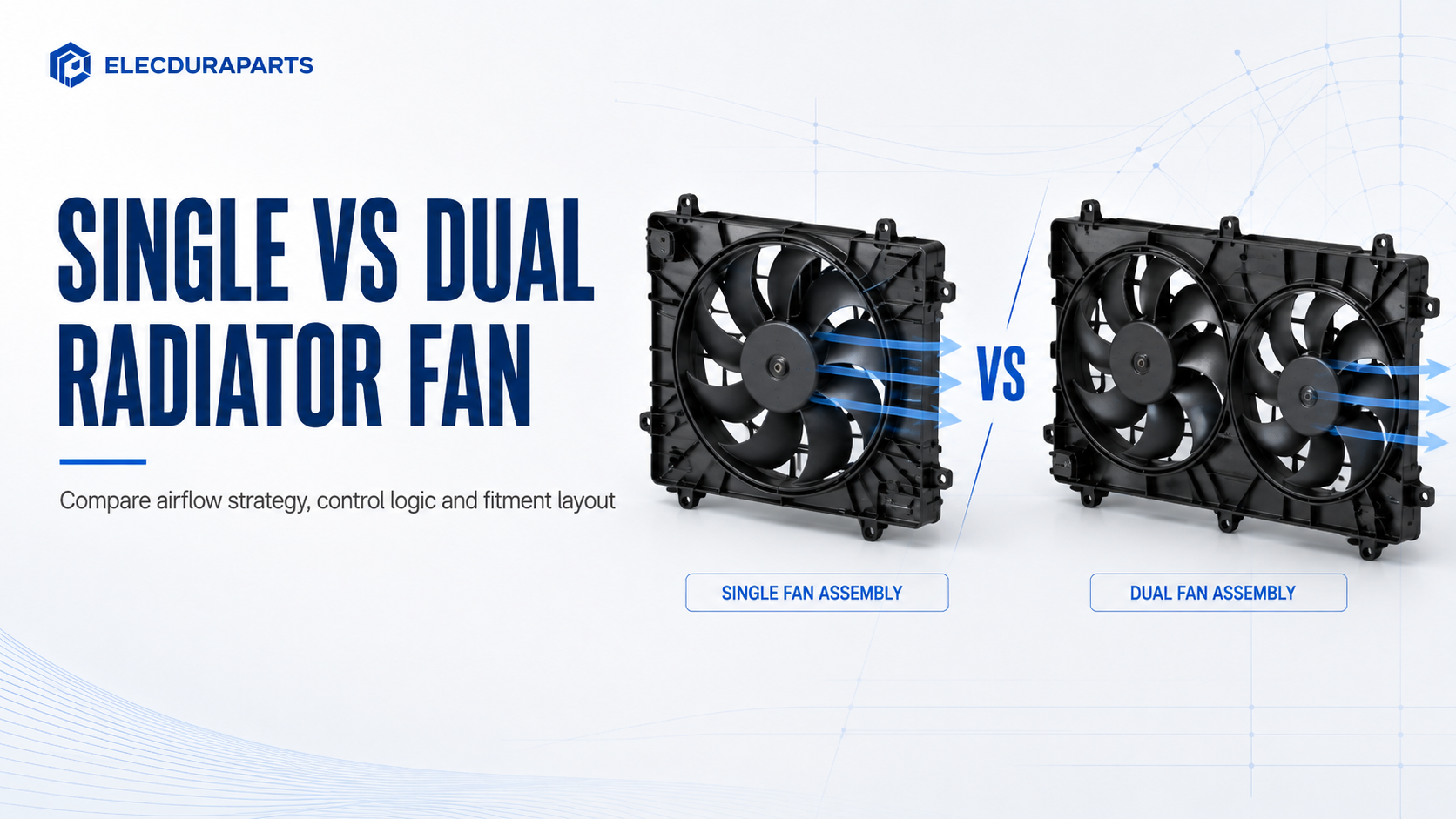

Un ventilador de radiador doble no es automáticamente un reemplazo de mayor capacidad para un solo ventilador. El número de ventiladores es sólo la característica más visible de un sistema de flujo de aire diseñado. La carga del radiador y del condensador del A/C, la cobertura de la cubierta, la geometría de las aspas, la curva del motor, el suministro eléctrico, las etapas de control, el objetivo de ruido y la profundidad disponible determinan la arquitectura original. Una conversión que se atornilla físicamente aún puede mover aire insuficiente, sobrecargar el cableado, girar incorrectamente o confundir al controlador del vehículo.
La decisión correcta comienza con la lógica de control. Antes de ordenar un Conjunto del ventilador de refrigeración del radiador , identifique cómo el vehículo controla el flujo de aire bajo, medio y alto y qué piezas están integradas en la cubierta.
Arquitectura |
Método de control típico |
Trampa de diagnóstico |
Principal riesgo de coincidencia |
|---|---|---|---|
Motor cepillado único de dos velocidades. |
Relés y resistencias o devanados separados |
La alta velocidad funciona, por lo que se pasa por alto el circuito de baja velocidad que falla |
Resistencia, mapa de terminales o devanado del motor incorrectos |
Ventilador único de velocidad variable |
Comando PWM o datos a un módulo integrado |
La prueba directa de la batería pasa por alto la electrónica de control requerida |
Módulo, comunicación o calibración incompatibles |
Ventiladores cepillados en serie dual/paralelo |
La red de relés cambia dos motores de serie a paralelo |
Un motor abierto desactiva el funcionamiento a baja velocidad de ambos. |
Topología de cableado incorrecta o motores desiguales |
Ventiladores duales controlados independientemente |
Relés, módulos o comandos por etapas separados |
Un ventilador auxiliar puede funcionar sólo bajo cargas específicas. |
El conector izquierdo/derecho, la cuchilla, el motor o el módulo no coinciden |
Esta tabla describe patrones de diagnóstico, no una regla de cableado universal. Los diagramas de vehículos y los datos de escaneo siguen siendo autorizados. Los conjuntos de apariencia similar de la misma familia de modelos pueden cambiar según el motor, la transmisión, el paquete de remolque, la opción climática, la fecha de fabricación o el mercado.
El recuento de ventiladores no revela si la velocidad está controlada por resistencias, topología de relé, PWM o módulos integrados.
Un solo ventilador grande puede cubrir un área circular amplia y proporcionar un flujo de aire eficiente a través de una cubierta bien sellada. Dos ventiladores más pequeños pueden cubrir una pila de enfriamiento ancha y poco profunda o evitar interferencias con los accesorios del motor. La cubierta convierte la cara del núcleo en una cámara de presión, de modo que el aire pasa a través de las aletas en lugar de alrededor de las palas. Los espacios, los sellos faltantes o una cubierta agrietada reducen el flujo útil incluso cuando la velocidad del motor parece normal.
El paso de la hoja, el diámetro, el número, la holgura de las puntas, la rotación, el par del motor y la resistencia del sistema determinan el punto de funcionamiento. Una calificación alta de aire libre medida sin radiador no establece el rendimiento instalado. La cuestión relevante es el flujo de aire contra la resistencia del condensador, el radiador, las pantallas protectoras y los refrigeradores adyacentes.
El El núcleo del radiador y la pila frontal también afectan la capacidad de presión requerida. Las aletas densas, los intercambiadores de calor apilados o los desechos acumulados aumentan la resistencia. Un conjunto diseñado para una pila no debe transferirse a otra simplemente porque las dimensiones de su marco sean similares.
Cuando el compresor del A/C funciona, la presión del condensador puede solicitar el flujo de aire del ventilador antes de que el refrigerante del motor se caliente. Algunos sistemas hacen funcionar primero un ventilador auxiliar; otros hacen funcionar dos ventiladores en serie o controlan un motor de velocidad variable. Por lo tanto, un ventilador que parece inactivo durante una breve revisión del motor en frío puede estar funcionando normalmente.
El débil enfriamiento de la cabina al ralentí, el aumento de la presión en el lado alto y el enfriamiento normal a la velocidad de la carretera apuntan hacia un flujo de aire estacionario inadecuado, pero no automáticamente hacia un motor fallado. Compruebe el Cara del condensador del A/C , limpieza de la chimenea, comando del ventilador, suministro de voltaje y dirección real. El El sensor o interruptor de presión del aire acondicionado puede ser la entrada que solicita el funcionamiento del ventilador.
Alimentar ciegamente voltaje de la batería a cada conector del ventilador puede dañar un módulo o producir un resultado engañoso. Primero identifique si el conector alimenta un motor con escobillas simples, un paquete de resistencias, un controlador integrado o un motor sin escobillas con terminales de alimentación, tierra y comunicación.
En una disposición común, ambos motores están conectados en serie para baja velocidad, de modo que cada uno recibe parte del voltaje del sistema. Los relés los vuelven a conectar en paralelo para alta velocidad. Un devanado abierto, un conector de alta resistencia, un contacto de relé fallido o una conexión a tierra débil pueden detener la velocidad a baja velocidad o hacer que ambos motores se comporten de manera anormal. Es posible que reemplazar el ventilador que no gira no repare el circuito compartido.
Marque fuentes de alimentación, fusibles, contactos de relé, tierras, puntos de empalme, resistencias, módulos y entradas de controlador. Comanda cada etapa disponible con el procedimiento de prueba o escaneo aprobado. Observe qué relés conmutan y qué conectores transportan carga. Esto separa una falla de control de una falla mecánica del motor.
Un módulo de ventilador moderno puede recibir una solicitud PWM o digital y administrar la corriente del motor internamente. El voltaje total de la batería en los terminales principales no prueba que el comando esté presente o se entienda. Asimismo, una lectura del ciclo de trabajo no es útil hasta que se conozca su frecuencia, polaridad, referencia y comportamiento esperado.
Dos módulos pueden usar una carcasa similar y al mismo tiempo contener firmware, comunicación, límites de corriente o lógica a prueba de fallas diferentes. Coincide con la solicitud completa y la referencia. Elecduraparts enumera los gama de motores del ventilador del radiador por separado porque las solicitudes de solo motor y de ensamblaje completo requieren una verificación diferente.
Registre la temperatura del refrigerante, la solicitud de A/C, la presión del refrigerante, la velocidad del vehículo, la carga del motor, la temperatura ambiente y la etapa del ventilador comandada. Determine si el problema es sobrecalentamiento del motor, aire acondicionado débil al ralentí, ruido excesivo, funcionamiento continuo del ventilador, un ventilador inactivo o un código de control almacenado. Estas quejas no comparten una ruta de diagnóstico.
Muchos ventiladores se apagan intencionalmente durante el arranque en frío. Algunos continúan después del apagado, mientras que otros funcionan solo cuando la presión o la temperatura cruza un umbral calibrado. Verifique el disparador en lugar de esperar aleatoriamente el movimiento.
Busque hojas agrietadas, puntas frotadas, cubos sueltos, material extraño, sellos faltantes, cubiertas dañadas, aletas bloqueadas y una orientación de ensamblaje incorrecta. Haga girar los motores con escobillas simples sólo según lo permitido y observe si hay asperezas o exceso de juego. Inspeccione el radiador aguas abajo y el espacio entre los intercambiadores de calor.
Si el vehículo utiliza un mecánico embrague del ventilador más un ventilador auxiliar eléctrico, diagnostica cada dispositivo en su propio rango de carga. Orientación sobre Las señales de falla del embrague del ventilador no deben transferirse directamente a un motor eléctrico.
Un medidor digital puede mostrar voltaje cercano a la batería a través de un terminal corroído cuando el motor está desconectado. Mida la caída de voltaje mientras el circuito transporta corriente del ventilador. Pruebe las rutas positivas y de tierra, inspeccione la temperatura y la decoloración del conector y compare el comportamiento actual con la información de servicio o con una unidad en buen estado.
La alta corriente puede resultar del arrastre del rodamiento, el contacto de las cuchillas, daños internos del motor o un bajo voltaje que obligue a un funcionamiento anormal. Una corriente baja puede indicar escobillas desgastadas, alta resistencia del circuito, un devanado abierto, un comando débil o un módulo que limita la salida. La corriente por sí sola no identifica la pieza fallida.
Los circuitos de ventilador deben probarse bajo carga, considerando en conjunto el comando, la caída de voltaje, la corriente y la velocidad real.
Confirme que la paleta mueve el aire a través de la pila de enfriamiento en la dirección deseada. Un motor invertido o una cuchilla incorrecta pueden girar de manera convincente mientras trabajan en contra del flujo de aire del vehículo. Dirige cada etapa y observa a ambos fanáticos. En un sistema dual, observe si uno comienza primero, ambos funcionan lentamente o la velocidad cambia al mismo tiempo.
Borrar un código o ver girar un ventilador no es el punto final. Repita la condición que produjo sobrecalentamiento o alta presión del condensador. Confirme que la temperatura del refrigerante sea estable, la presión esperada del aire acondicionado, el ruido normal, que no haya calentamiento del conector y que no haya contacto con las cuchillas.
Síntoma observado |
Posibles explicaciones |
Pruebas a recoger antes de realizar el pedido. |
|---|---|---|
Sólo uno de los dos ventiladores funciona con aire acondicionado. |
Estrategia por etapas normal, motor, relé, cableado o comando fallado |
Diagrama de cableado, etapas comandadas, potencia/tierra bajo carga. |
Ambos ventiladores funcionan sólo a alta velocidad. |
Abra una resistencia de baja velocidad, un circuito en serie, un relé o una ruta de motor |
Ruta de corriente de etapa baja y voltaje en cada motor |
El ventilador funciona continuamente |
Estrategia a prueba de fallos, entrada de presión/temperatura, fallo de módulo o relé |
Códigos, valores de sensores, comando, estado del relé. |
El nuevo montaje hace ruido |
Hoja incorrecta, contacto de la cubierta, montaje deficiente, flujo invertido, desequilibrio |
Referencia de pieza, holgura, rotación, alineación de montaje |
El enfriamiento mejora solo a la velocidad de la carretera |
Bajo flujo de aire instalado, chimenea bloqueada, faltan sellos, etapa de control débil |
Velocidad del ventilador, dirección del aire, inspección de la chimenea, tendencia de presión/temperatura |
Una reparación solo del motor puede ser apropiada cuando el motor exacto se especifica por separado y la cuchilla, la cubierta, el cableado, la resistencia, el módulo y los soportes siguen estando en condiciones de servicio. Requiere extracción e instalación controladas de la hoja, interfaz correcta del eje, rotación, espaciado, retención y equilibrio.
Una unidad completa suele ser la opción más segura cuando la cubierta está agrietada, las cuchillas están dañadas, el módulo de control está integrado, los terminales se han sobrecalentado o el diseño original no admite un servicio por separado. También reduce el riesgo de combinar un motor y una pala cuyas características de par o rotación no coinciden.
No reemplace un módulo de sonido porque falló un motor extraíble y no conserve un conector dañado por el calor simplemente para reducir el costo de las piezas. Defina qué componente falló, qué interfaces se vieron afectadas y qué se puede validar después del ensamblaje.
El equipo original o los datos de referencia cruzada confiables deben liderar la coincidencia, respaldados por la configuración del vehículo y la inspección física. El diámetro del ventilador por sí solo no es suficiente.
Marca, modelo, año, mercado, motor, transmisión y opción de refrigeración relevante del vehículo;
Referencias de OE y sustitución del ensamblaje original;
coordenadas generales del ancho, alto, profundidad y orificios de montaje de la cubierta;
diseño de ventilador simple o doble y designación izquierda/derecha;
tipo de motor, voltaje, etiqueta, resistencia separada y detalles del módulo integrado;
carcasa del conector, número de pines, codificación, posiciones de los cables y longitud del arnés;
diámetro de la hoja, número, paso, rotación, interfaz del eje y profundidad de instalación;
Interfaces con radiadores, condensadores, soportes, sellos y componentes de desbordamiento.
Una combinación correcta de ventilador combina la geometría de montaje, la lógica del conector, los detalles del motor y las aspas, y la aplicación del paquete de enfriamiento.
Los conjuntos duales pueden utilizar diferentes pasos de hoja, rotaciones, salidas de motor, conectores o posiciones de arnés en cada lado. Reflejar un motor o una paleta puede invertir el flujo de aire o alterar el espacio libre. Registre ambas etiquetas y fotografíe cada conector en su orientación instalada.
Un conjunto que se asienta demasiado cerca puede entrar en contacto con el radiador o el motor bajo vibración. Uno que esté demasiado lejos puede interferir con correas, mangueras o accesorios. El sellado de la cubierta al núcleo y la posición de la hoja dentro del venturi también afectan el rendimiento.
Los productos térmicos adyacentes deben verificarse de forma independiente. El El rango del termostato del refrigerante del motor ayuda con el suministro del termostato, mientras que el la categoría de enfriador de aceite cubre intercambiadores de calor separados; ninguno de los dos debe usarse para inferir la configuración del ventilador.
Antes de aprobar un programa de ventiladores mixtos, separe los conjuntos eléctricos de automóviles de pasajeros de las soluciones de accionamiento mecánico de servicio pesado. El La descripción general del fabricante del ventilador de refrigeración del radiador puede respaldar la investigación de proveedores, pero la muestra aprobada y el registro de aplicación aún deben definir cada SKU. Cuando las quejas sobre el control del refrigerante se superpongan con las quejas del ventilador, verifique la categoría de suministro del termostato de forma independiente en lugar de utilizar el reemplazo del ventilador para compensar la mala circulación del refrigerante.
Para muestras y lotes de producción aprobados, confirme las etiquetas de referencia, las dimensiones, la codificación del conector, el enrutamiento de los cables, las marcas del motor y del módulo, la holgura de las cuchillas, la rotación y la prueba eléctrica/funcional acordada. Una copia visual de la cubierta no demuestra compatibilidad de control o flujo de aire equivalente.
Las aspas del ventilador y las esquinas de la cubierta necesitan soporte sin carga puntual. Los arneses deben mantenerse alejados de cuchillas y bordes afilados. Los módulos y conectores requieren protección contra impactos y humedad. Las cajas deben evitar que la fuerza de apilamiento doble la cubierta hacia el barrido del ventilador.
Los importadores pueden discutir las cantidades de modelos mixtos y los criterios de inspección a través del Programa mayorista de Elecduraparts . Para aplicaciones vinculadas a A/C, el categoría de piezas de aire acondicionado para automóviles y La gama de ventiladores del condensador ayuda a distinguir un conjunto de radiador de un ventilador de condensador exclusivo.
Una muestra retenida sólo es útil cuando está vinculada a un dibujo, un mapa de conectores, un registro de etiqueta y una prueba de funcionamiento. Fotografíe el recorrido de los cables y los clips, mida las coordenadas de montaje y la holgura de las cuchillas, y registre qué motor ocupa cada lado. Para el muestreo eléctrico, defina el voltaje de suministro, el método de comando, la duración de la prueba, la rotación, los criterios de ruido anormal y la información de corriente o velocidad proporcionada por la especificación aprobada. No cree un límite de amperaje genérico para motores no relacionados.
Un conjunto de producción puede cambiar incluso aunque su cubierta exterior siga siendo la misma. Los cambios en el proveedor del motor, el material de las escobillas, el cojinete, la resina de las aspas, el módulo, el terminal del conector, el calibre del cable, la resistencia y los sujetadores pueden afectar el rendimiento. Definir qué sustituciones requieren notificación y revalidación. Esto protege a los distribuidores de recibir un lote visualmente coincidente con un comportamiento eléctrico o de flujo de aire diferente.
La cubierta, el flujo de aire, la carga del motor, el cableado, los fusibles, los relés, la lógica del controlador, el montaje y los espacios libres deben funcionar juntos. Agregar un segundo motor sin diseñar esas interfaces no es una actualización confiable.
Verifique el diagrama de cableado, las solicitudes del ventilador, la temperatura y la presión del refrigerante antes de descartar el ventilador inactivo.
La energía directa puede dañar o anular los componentes electrónicos integrados. Primero identifique los terminales y la arquitectura de control.
Verifique la velocidad, corriente, dirección, coincidencia entre cuchilla y cubierta, bloqueo de la pila, sellos, condición del radiador, circulación del refrigerante y condición de carga original.
Envíe referencias de OE, vehículo/motor/mercado, fotografías de la cubierta completa, dimensiones y soportes, etiquetas de ambos motores, primeros planos de conectores, diámetros y rotación de las aspas, detalles de resistencias/módulos y cantidades a través del Página de contacto de Elecduraparts.
Los conjuntos de ventiladores simples y dobles pueden brindar la refrigeración requerida cuando se combinan correctamente con el vehículo. Las diferencias decisivas son cómo se produce el flujo de aire, cómo se controla la velocidad, cómo la cubierta sella el núcleo y cómo se comunica la electrónica. Diagnostique cada etapa comandada bajo carga, luego haga coincidir la referencia OE, el sistema de control, el conector, las cuchillas, la cubierta y el paquete de enfriamiento.
Solicitud mayorista específica de ensamblaje de ventilador: envíe la referencia OE, vehículo/motor/mercado, fotografías completas de la cubierta y del conector, medidas de montaje, etiquetas del motor y del módulo, diámetros y rotación de las aspas, tipo de control, cantidad requerida y requisitos de embalaje o inspección. Elecduraparts puede evaluar la configuración completa en lugar de adivinar la apariencia simple versus dual.
Para la aprobación final, compare la unidad suministrada con la aplicación original bajo las condiciones eléctricas y térmicas especificadas. Registre el ajuste, la holgura, la respuesta de la etapa, la dirección del aire, el ruido y la temperatura del conector para que los lotes de producción posteriores tengan una línea base de liberación objetiva.
