Restricción del enfriador de aceite del motor: medir la caída de presión antes del reemplazo

La restricción del enfriador de aceite del motor es una resistencia excesiva al flujo de aceite a través del circuito del enfriador. Puede deberse a residuos del rodamiento, aceite carbonizado, fragmentos de sello, conductos colapsados, accesorios incorrectos o un defecto interno. El exterior visible puede permanecer limpio mientras que el lado del aceite está parcialmente bloqueado. Por el contrario, una baja presión de aceite después del enfriador no prueba automáticamente que el núcleo esté restringido; el desgaste de la bomba, la holgura de los cojinetes, la viscosidad del aceite, el estado del filtro y el estado del bypass pueden crear evidencia similar.

El diagnóstico más sólido compara la presión aguas arriba y aguas abajo del enfriador bajo una temperatura de aceite definida, demanda de flujo y estado de la válvula. Luego, ese diferencial debe interpretarse con respecto a los datos del fabricante o una referencia verificada. No se puede aplicar un límite universal fijo a través de placas, tubos y aletas, placas apiladas e integradas. Diseños de enfriadores de aceite de motor .

Esta guía basada en mediciones explica cómo elegir puntos de presión, controlar la viscosidad, reconocer el comportamiento de derivación, utilizar la temperatura como evidencia de respaldo y decidir si el enfriador, el adaptador, la carcasa del filtro, las mangueras o el sistema de lubricación requieren reparación.

Respuesta rápida: Mida a través del enfriador en un estado de aceite conocido

Verifique el nivel de aceite, la calidad correcta, el filtro y la línea base de presión de aceite del motor. Identifique la entrada, salida del enfriador y cada derivación térmica o de presión. Con manómetros aprobados instalados en puntos representativos, registre simultáneamente la presión aguas arriba, la presión aguas abajo, la temperatura del aceite y la velocidad del motor. Calcule la diferencia solo entre lecturas sincronizadas. Repita en la condición de calor especificada y compare con los datos aplicables.

La caída de presión es una medida de resistencia al flujo

La diferencia de presión es significativa sólo con el flujo.

Si no fluye aceite a través del enfriador, dos medidores pueden mostrar poca diferencia incluso cuando el paso está bloqueado. Una válvula termostática o un bypass pueden dirigir el aceite alrededor del núcleo. La prueba debe demostrar que la vía más fría está activa.

Registre el estado de control con cada lectura

Tenga en cuenta la temperatura del aceite, la posición del termostato, si es observable, el estado de derivación, la velocidad del motor y la carga. Un número de presión sin la ruta de flujo no puede identificar la restricción.

La resistencia al flujo aumenta con la viscosidad y el caudal.

El aceite frío resiste el movimiento más que el aceite caliente y un mayor caudal de la bomba puede aumentar el diferencial en el mismo núcleo. No es válido comparar una lectura de ralentí en frío con una especificación de alta velocidad en caliente.

Controlar la condición del aceite

Confirmar grado, dilución, aireación y contaminación. Si el aceite se ha cambiado entre pruebas, registre el producto y la temperatura en lugar de tratar los resultados como directamente equivalentes.

Mapee la ruta completa del aceite antes de instalar los medidores

Identificar bomba, filtro, enfriador y galerías.

Utilice el diagrama de lubricación del motor para ubicar el regulador de presión, el bypass del filtro, el bypass del enfriador, el termostato, la galería de suministro y el retorno. El orden difiere entre motores. El El conjunto de la carcasa del filtro de aceite puede integrar varias de estas funciones.

No asuma que el enfriador se ubica después del filtro.

Algunos sistemas enfrían el aceite filtrado, otros colocan los componentes en un orden diferente. La evidencia de escombros y la interpretación de los medidores dependen del camino real.

Elija grifos que aíslen el componente sospechoso

Los puntos aguas arriba y aguas abajo deben sujetar el enfriador lo más cerca posible de forma segura. Si entre los manómetros se encuentran mangueras, adaptadores o placas termostáticas, la diferencia medida los incluye.

Subdividir una caída excesiva

Los puntos de medición adicionales aprobados pueden separar las pérdidas en una manguera, accesorio, placa o núcleo. No reemplace el Conjunto de enfriador de aceite basado en un diferencial causado por una manguera colapsada.

Preparación segura para el examen

Confirme la condición del motor antes de agregar carga

Verifique el nivel de aceite, el historial de advertencias, el ruido mecánico, el estado del filtro y la presión inicial. Si se sospecha que los cojinetes están dañados o que la presión es críticamente baja, no haga funcionar el motor simplemente para crear un flujo más frío.

Utilice un método de banco alternativo cuando el riesgo del motor sea alto

Un componente retirado se puede probar con fluido compatible, temperatura controlada y equipo de flujo calibrado. Los resultados comparativos aún requieren límites aplicables; una corriente que fluye visualmente no es una especificación.

Utilice accesorios, mangueras e instrumentos clasificados.

El hardware de prueba debe tolerar la temperatura del aceite y la presión máxima esperada. Asegure los medidores y dirija las líneas lejos de correas, ventiladores y superficies de escape. La liberación de aceite caliente puede provocar quemaduras e incendios.

No reduzca el paso con el adaptador de prueba.

Un adaptador improvisado de pequeño diámetro puede crear la misma caída de presión que se está midiendo. Compare el orificio del adaptador y la profundidad de inserción con la ruta de flujo original.

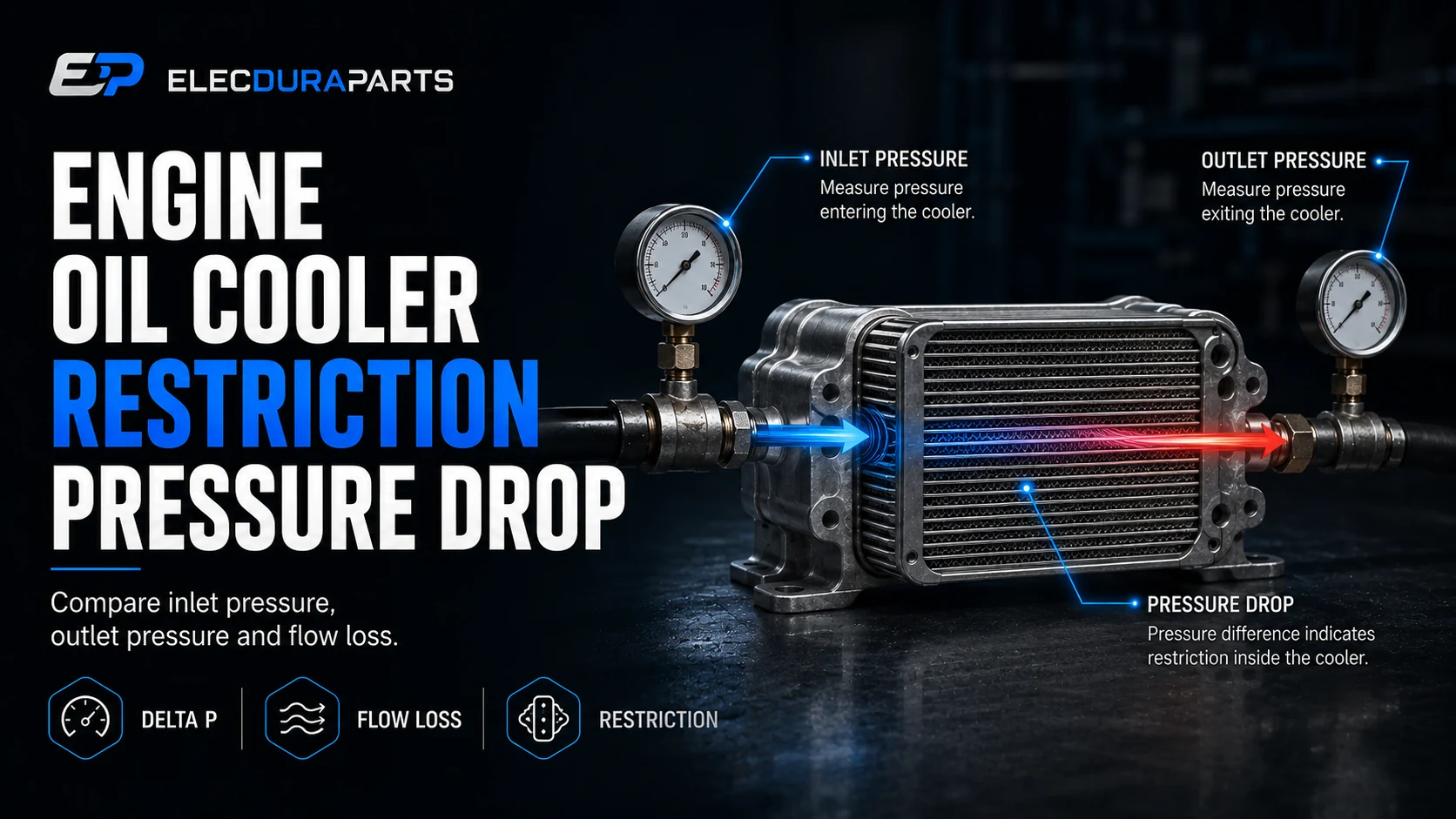

Realice una prueba de presión diferencial sincronizada

Cero y verificar ambos canales.

Utilice sensores o medidores calibrados compatibles con un rango adecuado. Antes de la operación, verifique el cero e inspeccione si hay aire atrapado o fugas en la configuración de medición. Siempre que sea posible, verifique los canales en la misma fuente.

Las lecturas secuenciales pueden ser engañosas

La presión del aceite cambia con la velocidad, la temperatura y la acción de control. Lea ambos canales al mismo tiempo o regístrelos juntos. Restar lecturas tomadas con segundos de diferencia durante una transición puede crear un diferencial falso.

Estabilizar el punto de funcionamiento definido

Registre la temperatura del aceite, la velocidad del motor, la carga y el estado del refrigerante. Siga el procedimiento de servicio para el punto especificado. Si no existe ningún punto del fabricante, utilice una referencia verificada e indique todas las condiciones de prueba.

Repetir en más de un estado.

Compare el comportamiento de derivación en frío, transición y enfriamiento activo en caliente. Es posible que una restricción solo se vuelva visible después de que una válvula dirige el flujo total, mientras que la viscosidad en frío puede dominar antes.

Calcular el diferencial a partir de puntos de datos alineados

Para cada punto estabilizado, reste la presión aguas abajo de la presión aguas arriba y conserve los dos valores originales. No conserve sólo la diferencia calculada: pueden ocurrir diferenciales idénticos a presiones absolutas muy diferentes, y la implicación para el suministro del motor no es la misma. Trazar el diferencial con respecto a la temperatura del aceite y la velocidad del motor cuando existan suficientes muestras. Una tendencia suave y repetible es más creíble que un pico aislado. Conserve siempre la marca de tiempo para cada medición de presión emparejada.

Las preguntas aumentan antes de llamarlas restricción

Un pico transitorio puede deberse a un retraso en el muestreo del sensor, al movimiento del regulador de presión, a aire en una línea de prueba, a un cambio repentino de velocidad o a una válvula termostática en transición. Repita la condición y compare ambos canales sin procesar. Si el pico coincide con un ruido mecánico, una advertencia de presión o escombros en movimiento, deténgase en lugar de cargar el motor repetidamente. Guarde el rastro con el Registro de diagnóstico del sistema de aceite , incluido el rango del sensor, la frecuencia de muestreo, las ubicaciones de los grifos y la fecha de calibración. Esto hace que la conclusión sea auditable y evita que un técnico posterior trate un número calculado como una especificación del fabricante.

Verificar el estado del bypass y del termostato

Un bypass puede ocultar un refrigerador bloqueado

Si el diferencial de presión aumenta lo suficiente como para abrir un bypass, el aceite puede continuar llegando al motor mientras el núcleo recibe poco flujo. El síntoma de advertencia puede ser una temperatura alta del aceite en lugar de una presión baja inmediata en la galería.

Puede existir un diferencial bajo durante la derivación

Una vez que el flujo se desvía alrededor del núcleo restringido, la colocación del medidor puede mostrar una diferencia reducida. Interprete la traza de presión junto con el estado de la válvula y la temperatura de la manguera.

Un control termostático cambia la ruta activa.

El aceite frío puede evitar intencionalmente el enfriador. Confirme el comportamiento de apertura usando el proceso de prueba del circuito de aceite termostático antes de tratar las lecturas en frío como evidencia de restricción.

Las fallas de control pueden imitar un bloqueo central

Una válvula atascada en el bypass, un montaje incorrecto o una perforación del adaptador bloqueada pueden impedir el flujo más frío incluso cuando el núcleo mismo está abierto.

Utilice la temperatura como evidencia de respaldo

Comparar tendencias de entrada y salida

Mida en puntos consistentes y registre el flujo de aire o las condiciones del lado del refrigerante. Un enfriador en funcionamiento bajo carga debería mostrar una respuesta térmica coherente, pero la magnitud depende de la carga y el flujo de calor.

Una gran caída de temperatura puede indicar un flujo bajo

Un fuerte enfriamiento no es la única explicación para una salida de frío. El flujo restringido puede permitir que una pequeña cantidad de aceite se enfríe sustancialmente. Emparejar temperatura con presión diferencial.

Puede ocurrir una pequeña caída de temperatura con un flujo alto.

Cuando el flujo de aceite es alto, cada unidad de aceite puede perder menos temperatura mientras que el rechazo total de calor sigue siendo sustancial. Una pequeña diferencia no es un fracaso automático.

Se deben registrar las condiciones externas.

La velocidad del vehículo, el estado del ventilador, la temperatura del refrigerante, la limpieza de las aletas y la temperatura ambiente influyen en el resultado. comparar un Reemplazo del enfriador de aceite del motor solo en condiciones compatibles.

Separe la restricción del enfriador de otras causas de baja presión

La bomba o el regulador desgastados afectan la presión aguas arriba

Si la presión es baja antes del enfriador, no se puede culpar al núcleo por crear toda la pérdida. Pruebe el suministro de la bomba, el estado del captador, el funcionamiento del regulador y la aireación según el procedimiento del motor.

La holgura del rodamiento es una vía de fuga aguas abajo

Un espacio libre excesivo puede reducir la presión de la galería incluso con un enfriador abierto. El ruido mecánico, los residuos y el comportamiento de la presión caliente ayudan al diagnóstico directo.

La viscosidad incorrecta del aceite cambia todo el sistema

El aceite demasiado diluido puede reducir la presión; El aceite demasiado espeso puede aumentar el diferencial y retrasar las transiciones de derivación. Confirme el producto real y la contaminación en lugar de confiar en una etiqueta de servicio.

Un filtro restringido puede alterar el estado de derivación

La carga del filtro, la construcción incorrecta del filtro o los medios colapsados ​​pueden influir en la presión antes del enfriador dependiendo del orden del circuito. Inspeccione y documente el filtro.

Encuentre el material que causa la restricción

Corte e inspeccione el filtro cuando el procedimiento lo permita.

El metal, el material del cojinete, los fragmentos del sello o los depósitos de carbón indican una falla a nivel del sistema. Utilice herramientas limpias e identifique el tipo de partículas; No introduzca restos de corte en la evidencia.

La fuente de escombros cambia el alcance de la reparación

Un enfriador bloqueado después de una falla en el rodamiento es una consecuencia, no la causa principal. Se debe evaluar la reparación del motor, galerías, mangueras, carcasa de filtros y todo componente que pueda retener partículas.

Lodos y barnices indican el historial del estado del aceite.

Los intervalos demasiado prolongados, el sobrecalentamiento, los aceites incompatibles o la contaminación del cárter pueden depositar material en conductos estrechos. Un enfriador nuevo puede volver a bloquearse a menos que se aborden la causa y la contaminación restante.

Los fragmentos de sello sugieren una falla de un componente aguas arriba

Identificar el material y el camino. Los pedazos de un sello adaptador, filtro o revestimiento de manguera pueden alojarse en las entradas del enfriador y en las válvulas de control.

Tabla de interpretación y evidencia de restricción

¿Se puede vaciar una hielera restringida?

La capacidad de lavado depende de la construcción y del contaminante.

Algunos procedimientos de servicio permiten la limpieza de refrigeradores específicos; otros requieren reemplazo porque no se puede verificar que los pasajes apilados estrechos estén limpios. El metal de los cojinetes, los fragmentos de elastómero y el carbono endurecido generan riesgos diferentes.

El flujo de salida visible no demuestra limpieza

El fluido puede pasar a través de canales abiertos mientras que los pasajes paralelos bloqueados retienen desechos. Se requiere un criterio de aceptación de limpieza y caída de presión posterior al lavado.

La contaminación cruzada añade otro límite

Las unidades de aceite a refrigerante deben permanecer selladas entre los circuitos. Un lavado agresivo puede dañar las uniones soldadas o dejar residuos químicos incompatibles. Siga el procedimiento exacto del componente.

Reemplace cuando no se pueda verificar la limpieza.

Para fallas de rodamientos de consecuencias graves, una limpieza incierta puede costar más que una nueva. Reparación de enfriador de aceite y sistema controlado.

Decisión de reparación basada en la contaminación

Reemplazo de datos de casación y venta al por mayor

Identificar la arquitectura del refrigerador exacta

Proporcione la referencia OE, modelo de motor o equipo, año del modelo, tipo de enfriador, medio en ambos lados, rosca y orientación del puerto, patrón de montaje, dimensiones y si el termostato, derivación, carcasa o adaptador de filtro están integrados.

Núcleos similares pueden tener diferente resistencia interna

El número de placas, la geometría del paso y el diseño del turbulador afectan la caída de presión. Las dimensiones externas no pueden establecer intercambiabilidad.

Presentar la evidencia diagnóstica.

Incluya rastros de presión aguas arriba/aguas abajo, temperatura del aceite, velocidad/carga del motor, estado de derivación, temperaturas de las mangueras, hallazgos de residuos del filtro e historial de fallas. Elecdura's El proceso de comparación de solicitudes puede entonces abordar el límite de servicio confirmado.

Requisitos estatales de limpieza y embalaje.

Los conductos de aceite deben taparse y protegerse de virutas de mecanizado, fibras y humedad. Definir inspección de muestras, integridad de presión, verificación de flujo, cantidad y trazabilidad para Al por mayor pedidos de enfriadores de aceite.

Control de calidad entrante para refrigeradores de repuesto

Inspeccionar la limpieza antes de la prueba de flujo.

Revise las tapas, los puertos y los conductos internos en busca de partículas, corrosión y residuos. Utilice métodos de limpieza controlados para que la inspección no contamine la pieza.

Verificar dimensiones e identidad del puerto

Mida las interfaces de montaje y sellado, la rosca, la profundidad y la orientación. Confirme los puertos de entrada/salida o de refrigerante/aceite donde la dirección importa.

Integridad de la presión de prueba y restricción representativa.

Las pruebas de fugas y las pruebas de caída de presión responden a preguntas diferentes. Utilice límites de aceptación, temperatura, flujo y medios adecuados. El El programa de calidad mayorista debe preservar la configuración de prueba por número de pieza.

No reclame una capacidad de flujo universal

Publicar el rendimiento sólo cuando se definan el accesorio, la viscosidad del fluido, la temperatura y el diferencial. De lo contrario, realice controles de ajuste y calidad verificados sin inventar capacidad.

Preguntas frecuentes

¿Puede un enfriador de aceite bloqueado causar una baja presión de aceite?

Sí, dependiendo del diseño del circuito y del bypass.

Puede reducir la presión aguas abajo o activar el bypass, pero también se deben probar la bomba, los cojinetes, la viscosidad y el estado del filtro.

¿La entrada de agua caliente y la salida de agua fría están a prueba de obstrucciones?

No

También puede reflejar un fuerte rechazo de calor o un flujo bajo. Combine diferencial de presión sincronizado, estado de flujo conocido y temperatura.

¿Qué caída de presión es aceptable en un enfriador de aceite?

Utilice datos del fabricante o de la aplicación verificada

Ningún valor universal es válido para la viscosidad del aceite, la temperatura, el caudal y las arquitecturas de refrigeración.

¿Puedo probar un enfriador con aire comprimido?

Sólo bajo un procedimiento controlado aprobado

Las impresiones del flujo de aire no reproducen la viscosidad del aceite caliente ni demuestran la limpieza, y una presión insegura puede dañar la pieza.

¿Qué se debe enviar para una cotización de reemplazo del enfriador de aceite?

Enviar datos de aplicaciones, interfaces y fallos medidos

Proporcione referencias, detalles del motor/equipo, puertos, dimensiones, funciones integradas, rastros de presión/temperatura, hallazgos de contaminación y cantidad.

Reemplace el enfriador solo después de que se localice la restricción

La restricción del enfriador de aceite del motor se demuestra mediante la presión sincronizada aguas arriba y aguas abajo bajo un estado conocido de aceite caliente, flujo confirmado a través de la ruta del enfriador y un diferencial que excede la evidencia aplicable. Luego, la prueba debe aislar el núcleo de las mangueras, accesorios, carcasa del filtro y controles de derivación. Los hallazgos de temperatura y restos apoyan el diagnóstico, pero no lo reemplazan.

Para obtener coincidencias de reemplazo, envíe el número OE, la aplicación del motor o equipo, la construcción del enfriador, los detalles del puerto y el montaje, la información del termostato/bypass integrado, el grado y la temperatura del aceite, los rastros de presión sincronizados, el patrón de temperatura de la manguera, la evidencia y la cantidad de desechos del filtro a través del Página de contacto de Elecdura . Elecdura puede revisar una Consulta sobre enfriador de aceite del motor , relacionada arquitectura de la carcasa del filtro, coincidencia de reemplazo y recursos de diagnóstico del circuito de aceite sin depender de un reclamo universal fijo de caída de presión.
