Restrizione del radiatore dell'olio motore: misurare la caduta di pressione prima della sostituzione

L'ostruzione del radiatore dell'olio motore è un'eccessiva resistenza al flusso dell'olio attraverso il circuito del radiatore. Potrebbe derivare da detriti di cuscinetti, olio carbonizzato, frammenti di guarnizioni, passaggi crollati, raccordi errati o un difetto interno. L'esterno visibile può rimanere pulito mentre il lato dell'olio è parzialmente ostruito. Al contrario, una bassa pressione dell'olio dopo il refrigeratore non dimostra automaticamente che il nucleo è ristretto; l'usura della pompa, il gioco dei cuscinetti, la viscosità dell'olio, le condizioni del filtro e lo stato del bypass possono creare prove simili.

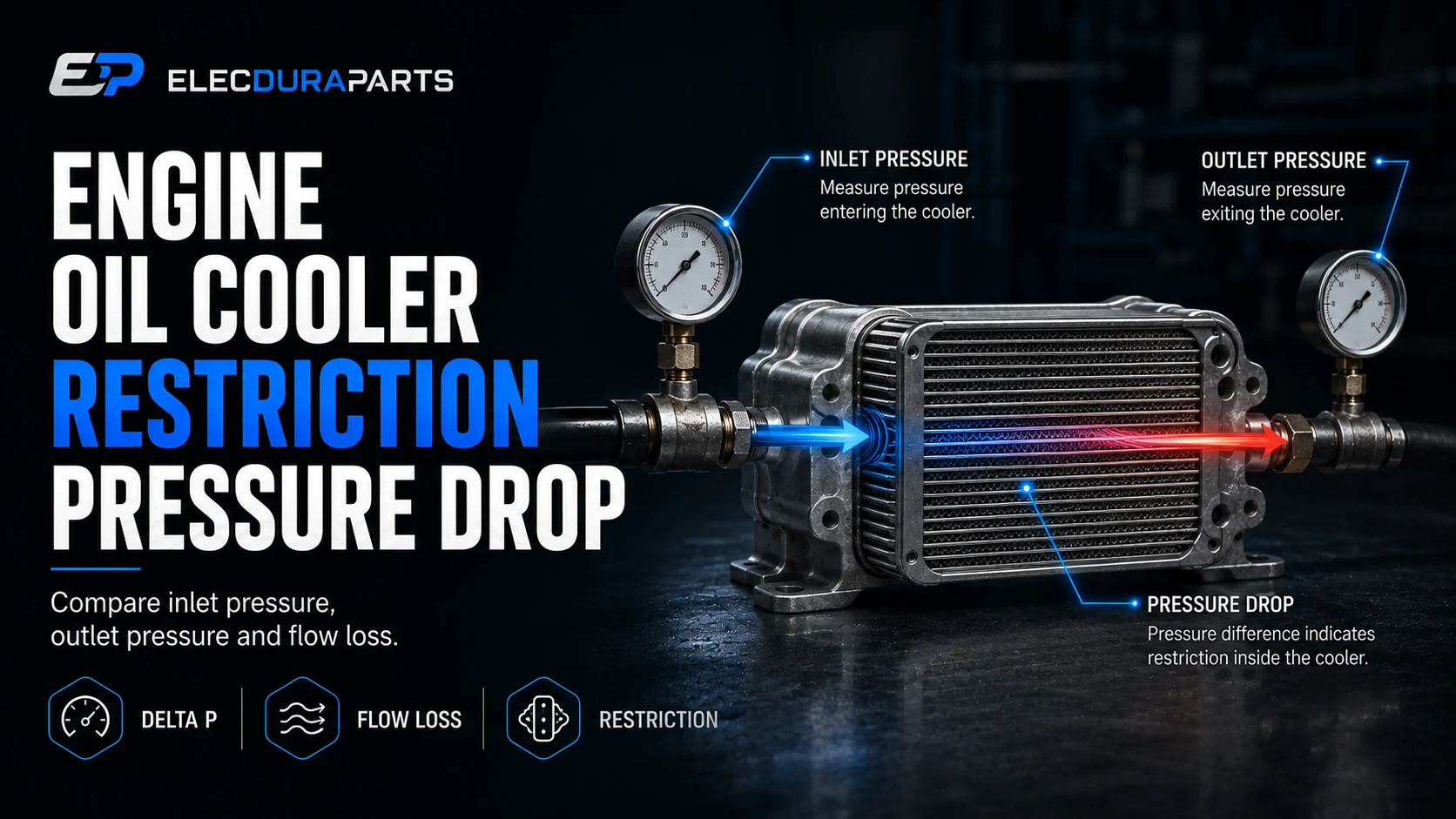

La diagnosi più efficace confronta la pressione a monte e a valle del radiatore con una temperatura dell'olio, una richiesta di flusso e uno stato della valvola definiti. Tale differenziale deve quindi essere interpretato rispetto ai dati del produttore o a un riferimento verificato. Un limite universale fisso non può essere applicato a piastre, tubi e alette, piastre impilate e integrate modelli di radiatori dell'olio motore .

Questa guida basata sulle misurazioni spiega come scegliere i punti di pressione, controllare la viscosità, riconoscere il comportamento del bypass, utilizzare la temperatura come prova a sostegno e decidere se il radiatore, l'adattatore, l'alloggiamento del filtro, i tubi o il sistema di lubrificazione necessitano di riparazione.

Risposta rapida: misurare attraverso il radiatore in uno stato dell'olio noto

Verificare il livello dell'olio, la gradazione corretta, il filtro e la pressione dell'olio motore di base. Identificare l'ingresso, l'uscita del refrigeratore e ogni bypass termico o di pressione. Con manometri approvati installati in punti rappresentativi, registra contemporaneamente la pressione a monte, la pressione a valle, la temperatura dell'olio e la velocità del motore. Calcolare la differenza solo tra letture sincronizzate. Ripetere alla condizione calda specificata e confrontare con i dati applicabili.

La caduta di pressione è una misurazione della resistenza al flusso

La differenza di pressione è significativa solo con il flusso

Se l'olio non scorre attraverso il radiatore, due manometri potrebbero mostrare una differenza minima anche quando il passaggio è bloccato. Una valvola termostatica o un bypass possono far circolare l'olio attorno al nucleo. Il test deve dimostrare che il percorso più freddo è attivo.

Registra lo stato di controllo ad ogni lettura

Annotare la temperatura dell'olio, la posizione del termostato se osservabile, lo stato del bypass, la velocità del motore e il carico. Un numero di pressione senza il percorso del flusso non può identificare la restrizione.

La resistenza al flusso aumenta con la viscosità e la portata

L'olio freddo resiste al movimento più dell'olio caldo e una portata maggiore della pompa può aumentare il differenziale sullo stesso nucleo. Il confronto tra una lettura al minimo a freddo e una specifica ad alta velocità a caldo non è valido.

Controllare le condizioni dell'olio

Confermare grado, diluizione, aerazione e contaminazione. Se l'olio è stato cambiato tra un test e l'altro, registrare il prodotto e la temperatura anziché considerare i risultati come direttamente equivalenti.

Mappare il percorso completo dell'olio prima di installare gli indicatori

Identificare pompa, filtro, refrigeratore e gallerie

Utilizzare lo schema di lubrificazione del motore per individuare il regolatore di pressione, il bypass del filtro, il bypass del radiatore, il termostato, il condotto di alimentazione e il ritorno. L'ordine differisce tra i motori. IL Il gruppo alloggiamento del filtro dell'olio può integrare molte di queste funzioni.

Non dare per scontato che il frigorifero si trovi dopo il filtro

Alcuni sistemi raffreddano l'olio filtrato, altri posizionano i componenti in un ordine diverso. La presenza di detriti e l'interpretazione del misuratore dipendono dal percorso effettivo.

Scegli rubinetti che isolano il componente sospetto

I punti a monte e a valle dovrebbero circondare il raffreddatore il più vicino possibile in modo sicuro. Se tra i manometri si trovano tubi flessibili, adattatori o piastre termostatiche, la differenza misurata li include.

Suddividere un calo eccessivo

Ulteriori punti di misurazione approvati possono separare la perdita attraverso un tubo flessibile, un raccordo, una piastra o un nucleo. Non sostituire il gruppo radiatore dell'olio basato su un differenziale causato da un tubo collassato.

Preparazione sicura del test

Confermare le condizioni del motore prima di aggiungere carico

Controllare il livello dell'olio, la cronologia degli avvisi, il rumore meccanico, le condizioni del filtro e la pressione di base. Se si sospetta un danno ai cuscinetti o una pressione estremamente bassa, non far funzionare il motore solo per creare un flusso più freddo.

Utilizzare un metodo alternativo al banco quando il rischio del motore è elevato

Un componente rimosso può essere testato con un fluido compatibile, una temperatura controllata e un'apparecchiatura a flusso calibrato. I risultati del benchmark richiedono ancora limiti applicabili; un flusso visivamente scorrevole non è una specifica.

Utilizzare raccordi, tubi flessibili e strumenti omologati

L'hardware di prova deve tollerare la temperatura dell'olio e la pressione massima prevista. Fissare gli indicatori e le linee del percorso lontano da cinghie, ventole e superfici di scarico. Il rilascio di olio caldo può causare ustioni e incendi.

Non ridurre il passaggio con l'adattatore di prova

Un adattatore improvvisato di piccolo diametro può creare la stessa caduta di pressione misurata. Confrontare il foro dell'adattatore e la profondità di inserimento con il percorso del flusso originale.

Eseguire un test di pressione differenziale sincronizzato

Azzerare e verificare entrambi i canali

Utilizzare sensori o manometri calibrati abbinati con intervallo adeguato. Prima dell'uso, verificare lo zero e ispezionare l'eventuale presenza di aria intrappolata o perdite nella configurazione di misurazione. Ove possibile, effettuare un controllo incrociato dei canali della stessa fonte.

Le letture sequenziali possono essere fuorvianti

La pressione dell'olio cambia con la velocità, la temperatura e l'azione di controllo. Leggi entrambi i canali contemporaneamente o registrali insieme. Sottrarre le letture effettuate a distanza di secondi durante una transizione può creare un falso differenziale.

Stabilizzare il punto operativo definito

Registra la temperatura dell'olio, la velocità del motore, il carico e lo stato del liquido di raffreddamento. Seguire la procedura di servizio per il punto specificato. Se non esiste alcun punto del produttore, utilizzare un riferimento verificato e indicare tutte le condizioni di test.

Ripeti attraverso più di uno stato

Confronta il comportamento del bypass a freddo, della transizione e del raffreddatore attivo a caldo. Una restrizione può diventare visibile solo dopo che una valvola ha diretto il flusso completo, mentre la viscosità a freddo può prevalere prima.

Calcola il differenziale da punti dati allineati

Per ciascun punto stabilizzato, sottrarre la pressione a valle dalla pressione a monte e mantenere i due valori originali. Non conservare solo la differenza calcolata: differenziali identici possono verificarsi a pressioni assolute molto diverse e l'implicazione dell'alimentazione del motore non è la stessa. Tracciare il differenziale rispetto alla temperatura dell'olio e alla velocità del motore laddove esistono campioni sufficienti. Una tendenza regolare e ripetibile è più credibile di un picco isolato. Conservare sempre il timestamp per ogni misurazione della pressione associata.

Le domande aumentano prima di chiamarle restrizioni

Un picco transitorio può derivare dal ritardo nel campionamento del sensore, dal movimento del regolatore di pressione, dall'aria in una linea di test, da un improvviso cambiamento di velocità o da una valvola termostatica in transizione. Ripeti la condizione e confronta entrambi i canali grezzi. Se il picco coincide con rumore meccanico, avvertenza di pressione o detriti in movimento, fermarsi anziché caricare ripetutamente il motore. Memorizza la traccia con il file record diagnostico del sistema di olio , inclusa la gamma del sensore, la frequenza di campionamento, le posizioni dei rubinetti e la data di calibrazione. Ciò rende la conclusione verificabile e impedisce a un tecnico successivo di considerare un numero calcolato come una specifica del produttore.

Verificare lo stato del bypass e del termostato

Un bypass può nascondere un frigorifero bloccato

Se il differenziale di pressione aumenta abbastanza da aprire un bypass, l'olio potrebbe continuare a raggiungere il motore mentre il nucleo riceve poco flusso. Il sintomo d'allarme potrebbe essere un'elevata temperatura dell'olio piuttosto che un'immediata bassa pressione nella galleria.

Durante il bypass può esistere un differenziale basso

Una volta deviato il flusso attorno al nucleo ristretto, il posizionamento del manometro potrebbe mostrare una differenza ridotta. Interpretare il tracciato della pressione insieme allo stato della valvola e alla temperatura del tubo.

Un controllo termostatico modifica il percorso attivo

L'olio freddo potrebbe evitare intenzionalmente il refrigeratore. Conferma il comportamento di apertura utilizzando il processo di test termostatico del circuito dell'olio prima di considerare le letture a freddo come prova di restrizione.

Gli errori di controllo possono simulare il blocco del nucleo

Una valvola bloccata nel bypass, un assemblaggio errato o una foratura dell'adattatore bloccata possono impedire il flusso del dispositivo di raffreddamento anche quando il nucleo stesso è aperto.

Utilizzare la temperatura come prova a sostegno

Confrontare le tendenze in ingresso e in uscita

Misura in punti coerenti e registra il flusso d'aria o le condizioni del lato del refrigerante. Un refrigeratore funzionante sotto carico dovrebbe mostrare una risposta termica coerente, ma l'entità dipende dal carico e dal flusso di calore.

Un forte calo di temperatura può indicare un flusso basso

Il forte raffreddamento non è l'unica spiegazione per un'uscita fredda. Il flusso limitato può consentire un sostanziale raffreddamento di una piccola quantità di olio. Abbina la temperatura alla pressione differenziale.

Con un flusso elevato può verificarsi un piccolo calo di temperatura

Quando il flusso di olio è elevato, ciascuna unità di olio può perdere meno temperatura mentre la dissipazione totale del calore rimane sostanziale. Una piccola differenza non è il fallimento automatico.

Le condizioni esterne devono essere registrate

La velocità del veicolo, lo stato della ventola, la temperatura del liquido di raffreddamento, la pulizia delle alette e la temperatura ambiente influenzano il risultato. Confronta a sostituzione del radiatore dell'olio motore solo in condizioni adeguate.

Separare la limitazione del refrigeratore da altre cause di bassa pressione

La pompa o il regolatore usurati influiscono sulla pressione a monte

Se la pressione prima del refrigeratore è bassa, non si può incolpare il nucleo per aver creato l’intera perdita. Testare l'alimentazione della pompa, le condizioni della presa, il funzionamento del regolatore e l'aerazione secondo la procedura del motore.

Il gioco dei cuscinetti è un percorso di perdita a valle

Uno spazio eccessivo può ridurre la pressione nella galleria anche con un refrigeratore aperto. Il rumore meccanico, i detriti e il comportamento a pressione elevata aiutano a indirizzare la diagnosi.

Una viscosità sbagliata dell’olio cambia l’intero sistema

Un olio troppo fluido può abbassare la pressione; un olio troppo denso può aumentare il differenziale e ritardare le transizioni di bypass. Conferma il prodotto reale e la contaminazione anziché fare affidamento su un'etichetta di servizio.

Un filtro limitato può alterare lo stato di bypass

Il caricamento del filtro, la costruzione errata del filtro o il materiale collassato possono influenzare la pressione a monte del raffreddatore a seconda dell'ordine del circuito. Ispezionare e documentare il filtro.

Trovare il materiale che causa la restrizione

Tagliare e ispezionare il filtro dove la procedura lo consente

Metallo, materiale dei cuscinetti, frammenti di guarnizioni o depositi di carbonio indicano un guasto a livello di sistema. Utilizzare strumenti puliti e identificare il tipo di particella; non introdurre residui di taglio nelle prove.

L'origine dei detriti modifica l'ambito della riparazione

Un radiatore bloccato dopo il cedimento di un cuscinetto è una conseguenza, non la causa principale. Devono essere valutate le riparazioni del motore, dei condotti, dei tubi, dell'alloggiamento del filtro e di ogni componente che possa trattenere particelle.

Morchie e vernici indicano la storia delle condizioni dell'olio

Intervalli troppo prolungati, surriscaldamento, oli incompatibili o contaminazione del basamento possono depositare materiale nei passaggi stretti. Un nuovo dispositivo di raffreddamento potrebbe bloccarsi nuovamente a meno che non vengano risolte la causa e la contaminazione rimanente.

I frammenti della guarnizione suggeriscono un guasto del componente a monte

Identificare il materiale e il percorso. Pezzi di una guarnizione dell'adattatore, di un filtro o di un rivestimento del tubo possono depositarsi negli ingressi più freddi e nelle valvole di controllo.

Prove di restrizione e tabella di interpretazione

È possibile lavare un dispositivo di raffreddamento limitato?

La possibilità di lavaggio dipende dalla costruzione e dal contaminante

Alcune procedure di servizio consentono la pulizia di specifici refrigeratori; altri richiedono la sostituzione perché i passaggi stretti e impilati non possono essere verificati puliti. Il metallo dei cuscinetti, i frammenti di elastomero e il carbonio indurito creano rischi diversi.

Il flusso di uscita visibile non dimostra la pulizia

Il fluido può passare attraverso canali aperti mentre i passaggi paralleli bloccati trattengono i detriti. È richiesto un criterio di accettazione della caduta di pressione e della pulizia post-lavaggio.

La contaminazione incrociata aggiunge un altro confine

Le unità olio-refrigerante devono rimanere sigillate tra i circuiti. Un lavaggio aggressivo può danneggiare i giunti brasati o lasciare residui chimici incompatibili. Seguire la procedura esatta del componente.

Sostituire quando non è possibile verificarne la pulizia

Per i guasti ai cuscinetti con gravi conseguenze, una pulizia incerta può costare più di una nuova radiatore dell'olio e riparazione del sistema controllato.

Decisione di riparazione basata sulla contaminazione

Corrispondenza sostitutiva e dati all'ingrosso

Identificare l'esatta architettura del dispositivo di raffreddamento

Fornire il riferimento OE, il modello del motore o dell'attrezzatura, l'anno del modello, il tipo di radiatore, il mezzo su entrambi i lati, la filettatura e l'orientamento della porta, lo schema di montaggio, le dimensioni e se è integrato il termostato, il bypass, l'alloggiamento o l'adattatore del filtro.

Nuclei simili possono avere una resistenza interna diversa

Il numero di piastre, la geometria del passaggio e il design del turbolatore influiscono sulla caduta di pressione. Le dimensioni esterne non possono stabilire l'intercambiabilità.

Presentare le prove diagnostiche

Includere tracce di pressione a monte/a valle, temperatura dell'olio, velocità/carico del motore, stato di bypass, temperature dei tubi flessibili, reperti di detriti del filtro e cronologia dei guasti. Di Eletdura Il processo di corrispondenza delle applicazioni può quindi affrontare il limite del servizio confermato.

Requisiti di pulizia e imballaggio dello Stato

I passaggi dell'olio devono essere tappati e protetti da trucioli di lavorazione, fibre e umidità. Definire l'ispezione del campione, l'integrità della pressione, la verifica del flusso, la quantità e la tracciabilità ordini all'ingrosso di radiatori dell'olio.

Controllo qualità in entrata per raffreddatori sostitutivi

Ispezionare la pulizia prima del test del flusso

Controllare tappi, porte e passaggi interni per rilevare eventuali particelle, corrosione e residui. Utilizzare metodi di pulizia controllati in modo che l'ispezione non contamini la parte.

Verificare le dimensioni e l'identità della porta

Misurare le interfacce di montaggio e di tenuta, la filettatura, la profondità e l'orientamento. Confermare le porte di ingresso/uscita o del refrigerante/olio dove la direzione è importante.

Testare l'integrità della pressione e la restrizione rappresentativa

Il test di tenuta e il test di caduta di pressione rispondono a domande diverse. Utilizzare mezzi, temperatura, flusso e limiti di accettazione appropriati. IL il programma di qualità all'ingrosso dovrebbe preservare la configurazione del test in base al numero di parte.

Non rivendicare una capacità di flusso universale

Pubblicare le prestazioni solo quando sono definiti l'attrezzatura, la viscosità del fluido, la temperatura e il differenziale. Altrimenti dichiarare controlli di idoneità e qualità verificati senza capacità inventata.

Domande frequenti

Un radiatore dell'olio bloccato può causare una bassa pressione dell'olio?

Sì, a seconda del circuito e del design del bypass

Può ridurre la pressione a valle o attivare il bypass, ma è necessario testare anche la pompa, i cuscinetti, la viscosità e le condizioni del filtro.

L'ingresso caldo e l'uscita fredda sono a prova di blocco?

NO

Può anche riflettere un forte rifiuto di calore o un flusso basso. Combina differenziale di pressione sincronizzato, stato del flusso noto e temperatura.

Quale caduta di pressione è accettabile in un radiatore dell'olio?

Utilizzare i dati del produttore o dell'applicazione verificata

Nessun valore universale è valido per la viscosità dell'olio, la temperatura, la portata e le architetture del raffreddatore.

Posso testare un refrigeratore con aria compressa?

Solo secondo una procedura controllata approvata

Le impronte del flusso d'aria non riproducono la viscosità dell'olio caldo né dimostrano la pulizia e una pressione non sicura può danneggiare la parte.

Cosa è necessario inviare per un preventivo di sostituzione del radiatore dell'olio?

Invia dati sull'applicazione, sull'interfaccia e sui guasti misurati

Fornire riferimenti, dettagli del motore/attrezzatura, porte, dimensioni, funzioni integrate, tracce di pressione/temperatura, risultati e quantità di contaminazione.

Sostituire il dispositivo di raffreddamento solo dopo aver individuato la restrizione

La restrizione del radiatore dell'olio motore è dimostrata dalla pressione sincronizzata a monte e a valle in uno stato noto di olio caldo, dal flusso confermato attraverso il percorso del radiatore e da un differenziale che supera le prove applicabili. Il test deve quindi isolare il nucleo da tubi flessibili, raccordi, alloggiamento del filtro e controlli di bypass. I risultati della temperatura e dei detriti supportano la diagnosi ma non possono sostituirla.

Per la corrispondenza della sostituzione, inviare numero OE, applicazione del motore o dell'attrezzatura, struttura del radiatore, dettagli di porta e montaggio, informazioni sul termostato/bypass integrato, grado e temperatura dell'olio, tracce di pressione sincronizzate, modello di temperatura del tubo, prove e quantità di detriti del filtro attraverso il Pagina dei contatti di Elecdura . Elecdura può rivedere un richiesta di radiatore dell'olio motore , correlata architettura dell'alloggiamento del filtro, abbinamento sostitutivo e risorse diagnostiche del circuito dell'olio senza fare affidamento su una dichiarazione universale fissa di caduta di pressione.
