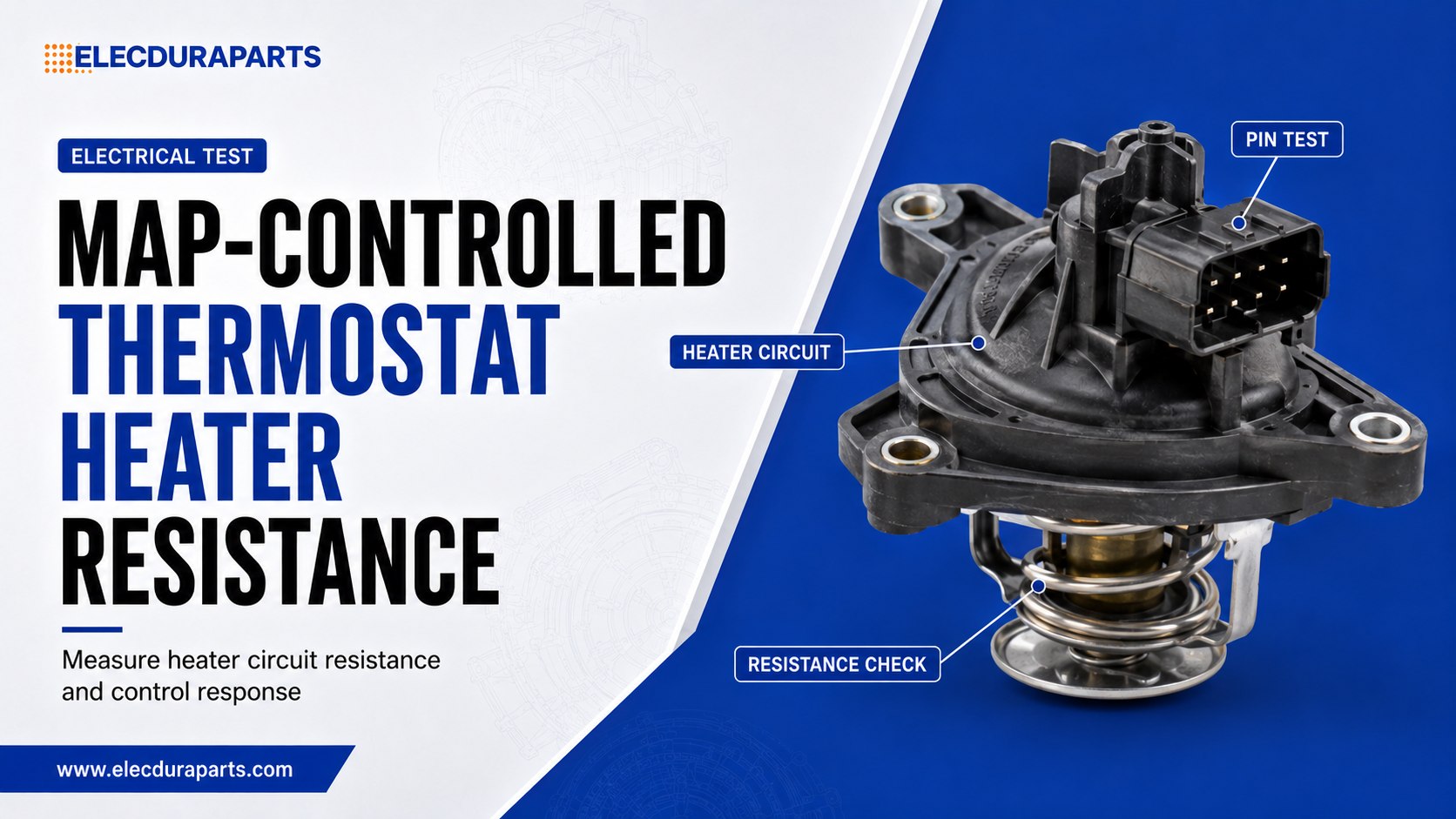

Pruebas de aislamiento y resistencia del calentador Termostato controladas por mapa

Un termostato controlado por mapa agrega un calentador eléctrico al elemento de cera para que el controlador del motor pueda influir en el comportamiento de apertura en condiciones operativas seleccionadas. El calentador no es un simple actuador de válvula de encendido y apagado: la energía eléctrica cambia la respuesta térmica del elemento de cera. Por lo tanto, un calentador que está abierto, parcialmente en cortocircuito o con fugas en la carcasa puede alterar la autoridad de control incluso cuando el termostato mecánico todavía se abre en líquido caliente.

Una prueba confiable de resistencia del calentador del termostato controlada por mapa combina la identificación exacta de los pines, la temperatura controlada de los componentes, la medición de baja resistencia y el apantallamiento del aislamiento. Estos controles ayudan a calificar lote de termostatos al por mayor sin repetir el procedimiento separado del vehículo para el ciclo de trabajo ordenado y la respuesta del refrigerante.

Esta guía se centra en la evidencia de componentes estáticos para talleres, importadores y equipos de calidad de proveedores. Explica lo que prueba cada lectura, qué errores de prueba crean fallas falsas y cómo escribir límites de aceptación que sigan siendo significativos en todos los laboratorios.

Respuesta rápida: ¿Qué confirma un defecto del calentador Termostato ?

Se admite un defecto del calentador cuando se identifican las clavijas exactas del calentador, se estabiliza la temperatura de los componentes, se controlan la resistencia de los cables y los contactos y la lectura corregida cae fuera del límite del dibujo aprobado. Un circuito abierto, una lectura inestable o una fuga de aislamiento medible en la carcasa refuerzan la conclusión. Un código de diagnóstico de problema o una lectura de medidor portátil no corregida por sí solos no prueban que el termostato esté defectuoso.

Separe la detección del calentador estático del diagnóstico de comando

La resistencia estática responde a si el elemento calefactor y sus conexiones internas presentan la carga eléctrica esperada a una temperatura conocida. Las pruebas de aislamiento responden si la ruta eléctrica permanece aislada de la carcasa del termostato o de la estructura orientada al refrigerante. Ninguna prueba demuestra que el controlador del motor controla correctamente el calentador.

El diagnóstico del vehículo también involucra el voltaje de suministro, el ciclo de trabajo del conductor, la estrategia de tierra, la caída de voltaje del arnés y la respuesta del refrigerante. Estos sujetos pertenecen a la ruta establecida de diagnóstico por termostato controlado por mapa. En cambio, el blindaje estático aísla el componente antes de la instalación, después de su extracción o durante la inspección entrante.

No infiera la calidad eléctrica de la apertura mecánica.

La bolita de cera puede responder al calor del baño incluso cuando su calentador integrado está abierto. Por lo tanto, un pase mecánico de agua caliente no puede validar el circuito eléctrico.

No infieras la calidad del comando a partir de la resistencia normal.

Un calentador puede medir correctamente mientras que el arnés o el controlador del vehículo nunca suministra corriente utilizable. Mantenga explícitos los límites del componente en cada informe.

Registre el límite de prueba

Indique si la lectura se tomó en las clavijas del termostato, en un arnés adaptador o en el conector del vehículo.

Comprenda por qué la resistencia del calentador cambia con la temperatura

La resistencia del conductor cambia a medida que cambia la temperatura del calentador. El elemento, las juntas internas y los cables del medidor también pueden calentarse durante la medición si el instrumento aplica corriente excesiva o si el calentador se ha energizado recientemente. Comparar una muestra de un almacén frío con una pieza devuelta en caliente puede crear una diferencia aparente en el producto.

Acondicione cada muestra a la temperatura especificada en el dibujo o plan de prueba y mida la temperatura del componente local en lugar de depender de la configuración del termostato de ambiente. Si la calificación cubre un rango de temperatura, registre una curva de resistencia-temperatura en lugar de un valor nominal.

Permitir la estabilización térmica.

Sostenga el componente el tiempo suficiente para que la carcasa y la región del calentador se acerquen a la temperatura de acondicionamiento. Las carcasas integradas grandes pueden requerir más tiempo que los insertos de termostato desnudos.

Limite el autocalentamiento durante la medición

Utilice un instrumento y un rango apropiados para componentes de baja resistencia. Mediciones prolongadas y repetidas pueden calentar el elemento y cambiar el resultado.

Especificar la tolerancia a la temperatura de referencia.

Un límite de resistencia sin temperatura está incompleto. Incluya la temperatura de referencia, el método de estabilización, la precisión del instrumento y la compensación del cable.

Confirme la identidad exacta y la configuración de pines antes de realizar la prueba

Los termostatos controlados por mapa pueden compartir formas de conectores mientras usan diferentes clasificaciones de calentador, asignaciones de pines o sensores integrados. Confirme la referencia cruzada OE , la revisión del dibujo, la codificación del conector y el diagrama del circuito antes de tocar las terminales con las sondas.

Utilice el verificado Utilice el catálogo de termostatos como referencia de abastecimiento, pero califique el componente exacto en lugar de una familia visual. Páginas de aplicación para termostatos BMW , termostatos Audi y Los termostatos Volkswagen organizan la demanda; no reemplazan la identificación de pin a nivel de dibujo.

Inspeccione primero el estado del terminal

Busque contactos extendidos, pasadores hundidos, daños en el revestimiento, residuos de refrigerante, corrosión, rebabas en la moldura y evidencia de daños en la sonda. Fotografíe los defectos antes de limpiar, ya que la limpieza puede eliminar la causa de la fuga o el contacto inestable.

Utilice cables de conexión que coincidan con los terminales

No fuerce sondas de gran tamaño en contactos hembra. Utilice un conector correspondiente o un adaptador de terminal aprobado para que la prueba no genere la falla que se supone que debe detectar.

Evite la conexión cruzada accidental

Etiquete las conexiones del calentador, el sensor y la carcasa en el dispositivo y luego verifíquelas con una pieza de referencia conocida.

Seleccione instrumentos que coincidan con la medida

Un multímetro digital general puede detectar aperturas y cortocircuitos obvios, pero la calificación del proveedor a menudo requiere un mejor control de la resistencia de los cables y los contactos. Una medición Kelvin de cuatro hilos separa la entrega de corriente de la detección de voltaje y se prefiere cuando la banda de producto permitida es estrecha.

Cero cables de dos hilos cuando se utilizan para detección

Cortocircuite los cables a través de los mismos adaptadores, registre la resistencia residual y réstela únicamente según el método aprobado. Es posible que un simple cero en el panel frontal no tenga en cuenta el contacto terminal variable.

Validar el dispositivo de aislamiento.

Mida el accesorio seco vacío antes de probar el producto. La humedad, los soportes sucios o los cables dañados pueden generar fugas que condenen falsamente cada muestra.

Mida la resistencia del calentador paso a paso

1. Confirme el número de pieza, la revisión y los pines del calentador.

2. Inspeccione y fotografíe el conector.

3. Acondicione la pieza a la temperatura de referencia.

4. Verifique la calibración del instrumento y la línea base del dispositivo.

5. Conecte cables de corriente y detección sin estresar los terminales.

6. Permita que el valor mostrado se estabilice dentro del tiempo definido.

7. Registre la resistencia bruta, la temperatura de los componentes y el resultado corregido.

8. Repetir sólo según la regla de repetibilidad escrita.

9. Compare con los límites individuales antes de revisar el promedio del lote.

Si la lectura es inestable, no la promedie para obtener una aprobación. Mantenga el conector estacionario, luego aplique solo el pequeño movimiento especificado para determinar si la falla sigue la posición del contacto. Un circuito intermitente requiere una disposición separada de una resistencia estable ligeramente fuera de la tolerancia.

Realice pruebas de resistencia de aislamiento de forma segura

La prueba de aislamiento aplica un voltaje controlado entre los terminales unidos del calentador y un punto conductor aprobado de la carcasa. La tensión, duración, polaridad, rampa y procedimiento de descarga deben venir de la especificación del componente. Un voltaje excesivo puede dañar el aislamiento que habría funcionado correctamente en servicio.

Pruebe un componente limpio y seco bajo una condición definida

La humedad de la superficie o los residuos de refrigerante pueden crear una vía de fuga externa. Si el requisito de producción incluye exposición húmeda, utilice una secuencia ambiental validada separada en lugar de mezclar la contaminación accidental con el límite de pantalla seca.

Elija el contacto de vivienda correcto

Es posible que las superficies pintadas, recubiertas o de plástico no proporcionen un límite eléctrico significativo. El dibujo debe identificar dónde el dispositivo hace contacto con la estructura conductora.

Alta después de la prueba.

Siga el procedimiento de descarga del instrumento y confirme el voltaje seguro antes de desconectar la muestra. Trate el dispositivo como si estuviera energizado hasta que se complete el paso de descarga.

Interpretar juntos los resultados de resistencia y aislamiento

Las mediciones de resistencia y aislamiento identifican diferentes capas de falla. Una resistencia del calentador correcta con un aislamiento deficiente significa que la ruta conductora aún puede consumir la corriente esperada mientras se fuga hacia la carcasa. Alta resistencia con excelente aislamiento apunta hacia el elemento, junta terminal o cable interno. Registre ambos resultados antes de seleccionar una acción correctiva.

No reemplace los límites con un porcentaje genérico

La banda de resistencia permitida debe provenir de la especificación del componente aprobado a una temperatura establecida. Una regla de porcentaje universal ignora el diseño del calentador, la incertidumbre de la medición y la estrategia de control.

Cuenta de la incertidumbre de medición

Cuando una lectura se sitúa cerca de un límite, considere la precisión del instrumento, la resolución, la repetibilidad del dispositivo y la incertidumbre de la temperatura. Una banda protectora puede evitar que el riesgo de medición se convierta en un argumento después del envío.

Investigar fallas en conectores y juntas internas

Los defectos del conector pueden imitar un elemento fuera de tolerancia. Un pasador hundido, un engarzado débil, un contacto contaminado o una soldadura interna agrietada añaden resistencia en serie y pueden volverse intermitentes bajo temperatura o vibración. El análisis del proveedor debe separar el devanado del calentador de cada unión entre el devanado y los terminales externos.

Utilice movimientos controlados, no movimientos agresivos.

Aplique un pequeño desplazamiento definido mientras registra la resistencia. Un movimiento agresivo puede convertir una conexión marginal en una ruptura total y destruir la evidencia sobre su estado original.

Compare la caída de voltaje en los terminales cuando sea posible

Bajo una corriente de prueba de baja energía aprobada, una medición de caída de voltaje localizada puede identificar qué terminal o unión contribuye con una resistencia anormal. Evite alimentar el calentador fuera de sus límites eléctricos y térmicos especificados.

Inspeccionar el sellado alrededor del conector.

El ingreso de refrigerante y la condensación pueden reducir la resistencia del aislamiento antes de que aparezca corrosión visible. Puede ser necesario realizar un corte transversal de una muestra fallida para confirmar la ruta de entrada y distinguir la porosidad del moldeo del daño del ensamblaje.

Mantenga la pantalla eléctrica conectada a la función del sistema de enfriamiento

El calentador cambia la respuesta del termostato dentro del sistema de refrigeración del motor , pero la calidad eléctrica estática es sólo un límite. El suministro de la bomba, la ruta de derivación, el rechazo del calor del radiador, el control del ventilador y la carga del motor aún determinan la temperatura del vehículo.

No culpe al calentador por un problema de flujo de aire

un débil El conjunto del ventilador de refrigeración del radiador puede crear un funcionamiento a alta temperatura incluso cuando el calentador del termostato pasa las pruebas de resistencia, aislamiento y comando.

Mantenga la capacidad del radiador en una capa de diagnóstico separada

Un restringido o contaminado El radiador limita el rechazo de calor. Las lecturas estáticas del termostato no pueden probar el flujo del radiador o el rendimiento del lado del aire.

Confirmar la arquitectura específica de la aplicación

Algunas carcasas integradas contienen sensores, sellos o funciones de derivación que afectan las decisiones de reemplazo. Revisar el más amplio No limite los límites de las piezas de refrigeración del motor y nunca transfiera una especificación de calentador entre diseños visualmente similares.

Construya un plan de calificación de proveedores

Un plan de calificación debe definir la identidad exacta de la pieza, la distribución de la muestra, el acondicionamiento, el método de resistencia de cuatro cables, el voltaje y la duración del aislamiento, la inspección del conector, las reglas de reprueba y la aceptación del lote. Exija lecturas sin procesar y verificaciones del sistema de prueba en lugar de un certificado con solo 'OK'.

Muestra a lo largo del tiempo de producción

Seleccione unidades de diferentes cajas, turnos, cavidades o períodos de ensamblaje donde la trazabilidad lo permita. Las muestras adyacentes pueden pasar por alto una desviación del proceso que ocurrió anteriormente en el lote.

Auditar los controles de proceso del calentador y del conector

Revise el material del elemento, la formación del devanado o del calentador, los parámetros de unión, el revestimiento de terminales, el moldeado, la colocación del sello, el control de fugas, la limpieza y la prueba eléctrica final. Cada parámetro debe vincularse a un plan de reacción cuando sale de su límite de proceso.

Requerir notificación de cambio

Los cambios en el material del calentador, el proveedor, el proceso de unión, la resina del conector, el revestimiento de terminales, el compuesto sellador o la carcasa integrada pueden alterar la resistencia o el aislamiento. Defina qué cambios requieren recalificación.

Los compradores pueden utilizar las piezas Elecdura programa de suministro de posventa y antecedentes de la empresa a la hora de construir una ruta de abastecimiento documentada en torno a referencias y pruebas exactas.

Diseño de inspección entrante para lotes de producción

La inspección entrante puede utilizar una versión reducida de la calificación, pero el límite de medición debe seguir siendo equivalente. Registre la identidad de piezas y lotes, temperatura de acondicionamiento, resistencia corregida, resultado de aislamiento, inspección de terminales y resultado de control de accesorios para cada unidad muestreada.

Resultados de tendencias en lugar de almacenar etiquetas de pase

Trazar promedio, rango y extremos individuales por lote. Un cambio constante de resistencia o una fuga de aislamiento en aumento pueden revelar una desviación del proceso antes de que los valores crucen el límite de rechazo.

Incrementar la inspección después de eventos de riesgo.

Utilice un muestreo más estricto después de un cambio de proveedor, un lote fallido, una interrupción prolongada de la producción, una reubicación del proceso o una queja de campo. La reducción de la inspección debería depender de la estabilidad demostrada, no sólo del volumen de compras.

Conservar muestras representativas

Mantener bajo almacenamiento controlado las unidades identificadas aceptadas y fallidas. Las muestras retenidas ayudan a resolver disputas posteriores y a verificar si el transporte, la exposición al refrigerante o la manipulación cambiaron la condición eléctrica.

Utilice una matriz de disposición de lotes

Para Importadores y mayoristas , los documentos de compra deben identificar el dibujo de control, la temperatura de referencia, los métodos eléctricos, los registros y la solución. Las marcas nominales no sustituyen los criterios de aceptación mensurables.

Prevenir fallos falsos comunes

Pines equivocados

La medición a través de un sensor o circuito de funciones mixtas puede producir un valor plausible pero irrelevante. Verifique el pinout y la pieza de referencia antes de probar el lote.

Temperatura no controlada

Una pieza caliente puede diferenciarse de una pieza acondicionada sin ningún defecto de fabricación. Registre la temperatura local con cada resultado de resistencia.

Resistencia de plomo y contacto

Las lecturas de dos cables incluyen cables, adaptadores e interfaces de terminales. Utilice la medición Kelvin o un método de compensación validado cuando la tolerancia sea estrecha.

Accesorio de aislamiento húmedo

La humedad en el soporte o en el cable puede crear fugas aparentes. Confirme la línea base del dispositivo vacío antes de descartar el producto.

Tensión de prueba de aislamiento excesiva

Una configuración genérica de alto voltaje puede dañar el componente. Utilice únicamente el voltaje y la duración aprobados para el diseño exacto.

Documente el ajuste exacto y la evidencia técnica

Familias de catálogos como Termostatos Mercedes-Benz y Los termostatos Skoda pueden incluir diseños convencionales y con calefacción eléctrica. Confirme el número de OE , el conector, la resistencia nominal, la carcasa, el sello y la geometría de derivación para cada registro de prueba.

Archivar el registro completo

Guarde dibujos, pines, evidencia de calibración, condiciones ambientales, resistencia bruta, lecturas de aislamiento, fotografías, trazabilidad de lotes y acciones correctivas. Las especificaciones controladas pueden intercambiarse a través del centro de descargas.

Escalar excepciones con evidencia

Cuando un resultado esté en duda, comparta las lecturas originales, la línea base del dispositivo, la temperatura de los componentes, los terminales exactos y las fotografías a través del página de contacto . Ese paquete es más procesable que un código de problema o una declaración de que el calentador falló.

Secuencia final de prueba de aislamiento y resistencia del calentador

1. Confirme la identidad exacta de la pieza, la revisión y la distribución de pines.

2. Inspeccione los terminales y sellos antes de limpiar.

3. Acondicione el componente a la temperatura de referencia.

4. Verificar el accesorio de resistencia y la referencia conocida.

5. Mida con conexiones de cuatro cables cuando sea necesario.

6. Registre la resistencia bruta y corregida con la temperatura.

7. Validar el dispositivo de aislamiento vacío.

8. Aplique el voltaje y duración de aislamiento aprobados.

9. Descargue de forma segura y registre las fugas o la resistencia.

10. Investigue lecturas inestables sin destruir pruebas.

11. Aplique límites individuales antes que las estadísticas de lotes.

12. Archivar la decisión y acción del proveedor.

Las pruebas de resistencia estática y aislamiento crean un límite claro entre los componentes: prueban si el circuito del calentador está eléctricamente intacto y aislado en condiciones controladas. No reemplazan el diagnóstico de comando del vehículo, la validación de la respuesta mecánica ni la revisión exacta del ajuste. Para procedimientos de componentes adicionales, utilice las partes Elecdura biblioteca de conocimientos de la industria.

Los registros repetibles también protegen a los compradores y proveedores al hacer que cada decisión de aceptación sea rastreable a evidencia medida.
