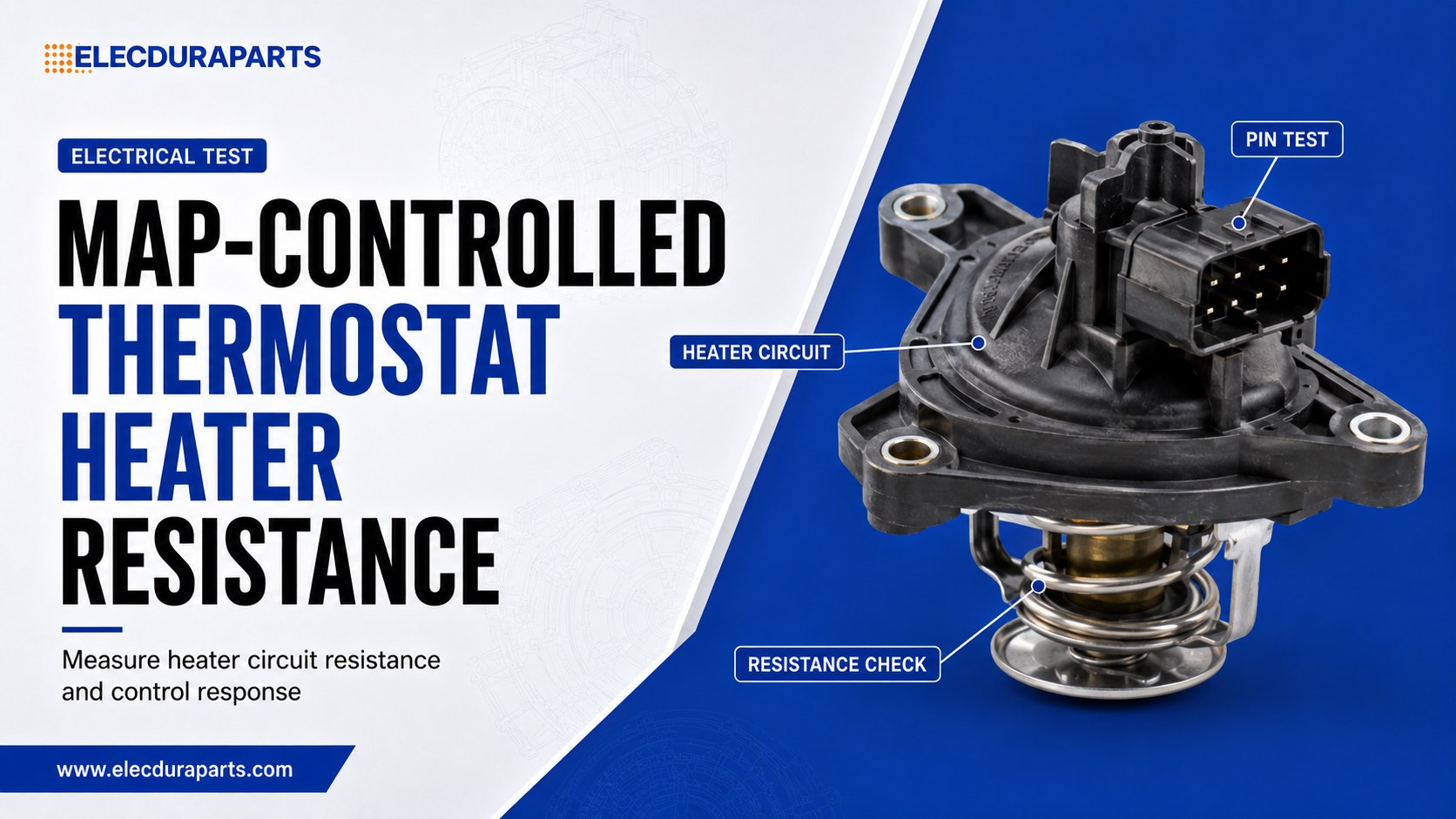

اختبارات مقاومة وعزل السخان التي يتم التحكم فيها ثرموستات

يضيف منظم الحرارة الذي يتم التحكم فيه بواسطة الخريطة سخانًا كهربائيًا إلى عنصر الشمع حتى تتمكن وحدة التحكم في المحرك من التأثير على سلوك الفتح في ظل ظروف تشغيل محددة. السخان ليس مشغلًا بسيطًا لصمام التشغيل والإيقاف: تعمل الطاقة الكهربائية على تغيير الاستجابة الحرارية لعنصر الشمع. وبالتالي فإن السخان المفتوح أو المقصور جزئيًا أو الذي يتسرب إلى الهيكل يمكن أن يغير سلطة التحكم حتى عندما يظل منظم الحرارة الميكانيكي مفتوحًا في سائل ساخن.

يجمع اختبار عبر الخريطة مقاومة سخان الترموستات الذي يمكن التحكم فيه بين التحديد الدقيق للدبابيس ودرجة حرارة المكونات التي يتم التحكم فيها وقياس المقاومة المنخفضة وفحص العزل. تساعد هذه الفحوصات في تأهيل أ مجموعة منظم الحرارة بالجملة دون تكرار الإجراء المنفصل للمركبة لدورة العمل الموجهة واستجابة سائل التبريد.

يركز هذا الدليل على أدلة المكونات الثابتة لورش العمل والمستوردين وفرق جودة الموردين. وهو يشرح ما تثبته كل قراءة، وأي أخطاء في الاختبار تؤدي إلى فشل كاذب، وكيفية كتابة حدود القبول التي تظل ذات معنى عبر المختبرات.

إجابة سريعة: ما الذي يؤكد وجود خلل في سخان ثرموستات ؟

يتم دعم عيب السخان عندما يتم تحديد دبابيس السخان الدقيقة، ويتم تثبيت درجة حرارة المكون، ويتم التحكم في مقاومة الرصاص والاتصال، وتقع القراءة المصححة خارج حد الرسم المعتمد. إن الدائرة المفتوحة أو القراءة غير المستقرة أو تسرب العزل القابل للقياس إلى السكن يعزز الاستنتاج. لا يثبت رمز المشكلة التشخيصية أو القراءة غير المصححة للعداد المحمول وحده أن منظم الحرارة معيب.

فحص سخان ثابت منفصل عن تشخيص الأوامر

تجيب المقاومة الساكنة عما إذا كان عنصر السخان ووصلاته الداخلية يعرض الحمل الكهربائي المتوقع عند درجة حرارة معروفة. يجيب اختبار العزل على ما إذا كان المسار الكهربائي يظل معزولًا عن مبيت منظم الحرارة أو الهيكل المواجه لسائل التبريد. لم يثبت أي من الاختبارين أن وحدة التحكم في المحرك تأمر المدفأة بشكل صحيح.

يتضمن تشخيص السيارة أيضًا جهد الإمداد، ودورة عمل السائق، والاستراتيجية الأرضية، وانخفاض جهد الحزام، واستجابة سائل التبريد. تنتمي هذه المواضيع إلى مسار تشخيص منظم الحرارة المحدد بالخريطة. بدلاً من ذلك، يعمل الفحص الثابت على عزل المكون قبل التثبيت، أو بعد الإزالة، أو أثناء الفحص الوارد.

لا تستنتج الجودة الكهربائية من الفتح الميكانيكي

يمكن أن تستجيب حبيبات الشمع لحرارة الحمام حتى عندما يكون السخان المدمج مفتوحًا. وبالتالي، لا يمكن لممر الماء الساخن الميكانيكي التحقق من صحة الدائرة الكهربائية.

لا تستنتج جودة الأمر من المقاومة العادية

يمكن للسخان القياس بشكل صحيح بينما لا يوفر حزام السيارة أو وحدة التحكم تيارًا قابلاً للاستخدام أبدًا. حافظ على حدود المكون واضحة في كل تقرير.

سجل حدود الاختبار

اذكر ما إذا كانت القراءة قد تم التقاطها من دبابيس منظم الحرارة أو مجموعة المحولات أو موصل السيارة.

فهم لماذا تتغير مقاومة السخان مع درجة الحرارة

تتغير مقاومة الموصل مع تغير درجة حرارة السخان. قد يسخن أيضًا العنصر والمفاصل الداخلية وأسلاك العدادات أثناء القياس إذا كان الجهاز يطبق تيارًا زائدًا أو تم تنشيط السخان مؤخرًا. يمكن أن تؤدي مقارنة عينة من المستودع البارد مع الجزء المرتجع الدافئ إلى إنشاء اختلاف واضح في المنتج.

قم بتكييف كل عينة عند درجة الحرارة المحددة في خطة الرسم أو الاختبار، وقم بقياس درجة حرارة المكونات المحلية بدلاً من الاعتماد على إعدادات منظم حرارة الغرفة. إذا كان التأهيل يغطي نطاق درجة الحرارة، سجل منحنى المقاومة لدرجة الحرارة بدلاً من قيمة اسمية واحدة.

السماح بالاستقرار الحراري

أمسك المكون لفترة كافية حتى تقترب منطقة المبيت والسخان من درجة حرارة التكييف. قد تتطلب المساكن المدمجة الكبيرة وقتًا أطول من إدخالات منظم الحرارة العارية.

الحد من التسخين الذاتي أثناء القياس

استخدم أداة ونطاقًا مناسبًا للمكونات منخفضة المقاومة. يمكن أن تؤدي القياسات الطويلة المتكررة إلى تدفئة العنصر وتغيير النتيجة.

تحديد التسامح عند درجة الحرارة المرجعية

حد المقاومة بدون درجة الحرارة غير مكتمل. تشمل درجة الحرارة المرجعية وطريقة التثبيت ودقة الأداة وتعويض الرصاص.

تأكد من الهوية الدقيقة وPinout قبل الاختبار

يمكن لمنظمات الحرارة التي يتم التحكم فيها بالخريطة مشاركة أشكال الموصلات أثناء استخدام تقييمات مختلفة للسخان أو تعيينات الدبوس أو أجهزة الاستشعار المدمجة. قم بتأكيد الإسناد الترافقي OE ومراجعة الرسم ومفتاح الموصل ومخطط الدائرة قبل لمس المجسات بالمحطات الطرفية.

استخدم التحقق كتالوج منظم الحرارة كمرجع للمصادر، ولكنه يؤهل المكون الدقيق بدلاً من العائلة المرئية. صفحات التطبيق الخاصة بأجهزة تنظيم الحرارة BMW وأجهزة تنظيم الحرارة من Audi و تعمل منظمات الحرارة من فولكس فاجن على تنظيم الطلب؛ فهي لا تحل محل تعريف الدبوس على مستوى الرسم.

فحص حالة المحطة أولا

ابحث عن نقاط الاتصال المنتشرة، والدبابيس الغائرة، وتلف الطلاء، وبقايا سائل التبريد، والتآكل، ووميض القالب، والأدلة على تلف المسبار. تصوير العيوب قبل التنظيف لأن التنظيف يمكن أن يزيل سبب التسرب أو الاتصال غير المستقر.

استخدم خيوط الاختراق التي تتطابق مع المحطات الطرفية

لا تقم بإدخال مجسات كبيرة الحجم في جهات الاتصال النسائية. استخدم موصل تزاوج أو محول طرفي معتمد حتى لا يؤدي الاختبار إلى الفشل الذي من المفترض أن يكتشفه.

منع الاتصال العرضي عبر

قم بتسمية وصلات السخان والمستشعر والمبيت على الجهاز، ثم تحقق منها مقابل جزء مرجعي معروف.

حدد الأدوات التي تطابق القياس

قد يقوم المقياس الرقمي المتعدد العام بفحص الفتحات والشورتات الواضحة، ولكن تأهيل المورد غالبًا ما يتطلب تحكمًا أفضل في مقاومة الرصاص والاتصال. يفصل قياس كلفن بأربعة أسلاك توصيل التيار عن استشعار الجهد ويفضل عندما يكون نطاق المنتج المسموح به ضيقًا.

لا توجد أسلاك سلكية عند استخدامها للفحص

قم بقص الخيوط من خلال نفس المحولات، وقم بتسجيل المقاومة المتبقية وطرحها فقط بالطريقة المعتمدة. قد لا يكون الصفر البسيط في اللوحة الأمامية مسؤولاً عن الاتصال الطرفي المتغير.

التحقق من صحة تركيبات العزل

قم بقياس التركيبة الجافة الفارغة قبل اختبار المنتج. يمكن أن تؤدي الرطوبة أو الدعامات المتسخة أو الكابلات التالفة إلى حدوث تسرب يدين كل عينة بشكل خاطئ.

قياس مقاومة السخان خطوة بخطوة

1. تأكيد رقم الجزء والمراجعة ودبابيس السخان.

2. فحص وتصوير الموصل.

3. قم بتكييف الجزء عند درجة الحرارة المرجعية.

4. التحقق من معايرة الصك وخط الأساس لاعبا اساسيا.

5. قم بتوصيل الخيوط الحالية والمستشعرة دون الضغط على المحطات الطرفية.

6. السماح للقيمة المعروضة بالاستقرار خلال الوقت المحدد.

7. سجل المقاومة الخام ودرجة حرارة المكون والنتيجة المصححة.

8. كرر فقط وفقًا لقاعدة التكرار المكتوبة.

9. قارن مع الحدود الفردية قبل مراجعة متوسط ​​الكمية.

إذا كانت القراءة غير مستقرة، فلا تقم بمتوسطها إلى تمريرة. أمسك الموصل ثابتًا، ثم قم بتطبيق الحركة الصغيرة المحددة فقط لتحديد ما إذا كان العطل يتبع موضع الاتصال. تتطلب الدائرة المتقطعة تصرفًا منفصلاً عن المقاومة المستقرة التي تتجاوز التسامح قليلاً.

إجراء اختبار مقاومة العزل بأمان

يطبق اختبار العزل جهدًا متحكمًا فيه بين أطراف السخان المتصلة ونقطة توصيل موصلة معتمدة. يجب أن يأتي الجهد والمدة والقطبية والمنحدر وإجراءات التفريغ من مواصفات المكون. يمكن أن يؤدي الجهد الزائد إلى إتلاف العزل الذي كان من الممكن أن يؤدي بشكل صحيح في الخدمة.

اختبر مكونًا نظيفًا وجافًا في ظل ظروف محددة

يمكن أن تؤدي الرطوبة السطحية أو بقايا سائل التبريد إلى إنشاء مسار تسرب خارجي. إذا كانت متطلبات الإنتاج تتضمن التعرض الرطب، فاستخدم تسلسلًا بيئيًا منفصلاً تم التحقق منه بدلاً من خلط التلوث العرضي مع حد الشاشة الجافة.

اختر جهة اتصال السكن الصحيحة

قد لا توفر الأسطح المطلية أو المطلية أو البلاستيكية حدودًا كهربائية ذات معنى. يجب أن يحدد الرسم مكان اتصال التركيبة بالهيكل الموصل.

التفريغ بعد الاختبار

اتبع إجراء تفريغ الجهاز وتأكد من الجهد الآمن قبل فصل العينة. تعامل مع الجهاز على أنه نشط حتى تكتمل خطوة التفريغ.

تفسير نتائج المقاومة والعزل معًا

تحدد قياسات المقاومة والعزل طبقات الفشل المختلفة. إن مقاومة السخان الصحيحة مع العزل الضعيف تعني أن المسار الموصل قد يستمر في سحب التيار المتوقع أثناء التسرب نحو السكن. مقاومة عالية مع نقاط عزل ممتازة تجاه العنصر أو الوصلة الطرفية أو الرصاص الداخلي. قم بتسجيل كلتا النتيجتين قبل تحديد الإجراء التصحيحي.

لا تستبدل الحدود بنسبة مئوية عامة

يجب أن يأتي نطاق المقاومة المسموح به من مواصفات المكون المعتمدة عند درجة حرارة محددة. تتجاهل قاعدة النسبة المئوية العالمية تصميم السخان وعدم اليقين في القياس واستراتيجية التحكم.

حساب عدم اليقين في القياس

عندما تكون القراءة قريبة من الحد الأقصى، ضع في اعتبارك دقة الجهاز ودقة الوضوح وقابلية تكرار التركيب وعدم اليقين في درجة الحرارة. يمكن لشريط الحماية أن يمنع مخاطر القياس من أن تصبح حجة بعد الشحن.

التحقق من فشل الموصل والوصلات الداخلية

يمكن أن تحاكي عيوب الموصل عنصرًا خارج نطاق التسامح. يضيف الدبوس الغائر أو التجعيد الضعيف أو التلامس الملوث أو اللحام الداخلي المتصدع مقاومة متسلسلة وقد تصبح متقطعة تحت درجة الحرارة أو الاهتزاز. يجب أن يقوم تحليل المورد بفصل ملف السخان عن كل وصلة بين الملف والأطراف الخارجية.

استخدم حركة متحكم بها، وليس اهتزازًا عدوانيًا

قم بتطبيق إزاحة صغيرة محددة أثناء تسجيل المقاومة. قد تؤدي الحركة العدوانية إلى تحويل الاتصال الهامشي إلى انقطاع كامل وتدمير الأدلة حول حالته الأصلية.

قارن انخفاض الجهد الطرفي عندما يكون ذلك ممكنًا

في ظل تيار اختبار منخفض الطاقة معتمد، يمكن لقياس انخفاض الجهد الموضعي تحديد الطرف أو المفصل الذي يساهم في مقاومة غير طبيعية. تجنب تشغيل المدفأة خارج حدودها الكهربائية والحرارية المحددة.

فحص الختم حول الموصل

يمكن أن يؤدي دخول سائل التبريد وتكثيفه إلى تقليل مقاومة العزل قبل ظهور التآكل المرئي. قد يكون من الضروري إجراء مقطع عرضي للعينة الفاشلة لتأكيد مسار الدخول وتمييز مسامية القالب عن تلف التجميع.

أبقِ الشاشة الكهربائية متصلة بوظيفة نظام التبريد

يقوم السخان بتغيير استجابة منظم الحرارة داخل نظام تبريد المحرك ، ولكن الجودة الكهربائية الساكنة ليست سوى حدود واحدة. لا يزال توصيل المضخة، والتوجيه الجانبي، ورفض حرارة الرادياتير، والتحكم في المروحة، وحمل المحرك يحدد درجة حرارة السيارة.

لا تلوم المدفأة على مشكلة تدفق الهواء

ضعيف يمكن لمجموعة مروحة تبريد الرادياتير أن تؤدي إلى تشغيل بدرجة حرارة عالية حتى عندما يجتاز سخان الترموستات اختبارات المقاومة والعزل والقيادة.

احتفظ بقدرة الرادياتير في طبقة تشخيصية منفصلة

مقيدة أو ملوثة المبرد يحد من رفض الحرارة. لا يمكن لقراءات الترموستات الثابتة أن تثبت تدفق الرادياتير أو أداء جانب الهواء.

تأكيد البنية الخاصة بالتطبيق

تحتوي بعض العلب المدمجة على أجهزة استشعار أو أختام أو ميزات تجاوز تؤثر على قرارات الاستبدال. مراجعة على نطاق أوسع حدود أجزاء تبريد المحرك ولا تنقل أبدًا مواصفات السخان بين التصميمات المتشابهة بصريًا.

بناء خطة تأهيل الموردين

يجب أن تحدد خطة التأهيل هوية الجزء الدقيق، وتوزيع العينة، والتكييف، وطريقة مقاومة الأسلاك الأربعة، وجهد العزل ومدته، وفحص الموصل، وقواعد إعادة الاختبار، وقبول الدفعة. يتطلب قراءات أولية وفحوصات نظام الاختبار بدلاً من الحصول على شهادة 'موافق' فقط.

عينة عبر وقت الإنتاج

حدد وحدات من علب كرتونية مختلفة أو مناوبات أو تجاويف أو فترات تجميع حيث تسمح إمكانية التتبع. يمكن أن تفوت العينات المجاورة انحراف العملية الذي حدث مسبقًا في النصيب.

تدقيق ضوابط عملية السخان والموصل

مراجعة مادة العنصر، وتشكيل اللف أو السخان، ومعلمات الانضمام، والطلاء الطرفي، والقولبة، ووضع الختم، والتحكم في التسرب، والنظافة، والاختبار الكهربائي النهائي. يجب أن ترتبط كل معلمة بخطة التفاعل عندما تتجاوز حدود العملية الخاصة بها.

تتطلب إشعار التغيير

يمكن أن تؤدي التغييرات في مادة السخان أو المورد أو عملية الربط أو راتينج الموصل أو الطلاء الطرفي أو مركب الختم أو الغلاف المتكامل إلى تغيير المقاومة أو العزل. تحديد التغييرات التي تتطلب إعادة التأهيل.

يمكن للمشترين استخدام أجزاء Elecdura برنامج توريد ما بعد البيع و خلفية الشركة عند بناء مسار مصادر موثق حول المراجع والأدلة الدقيقة.

تصميم التفتيش الوارد لقطع الإنتاج

قد يستخدم الفحص الوارد نسخة مخفضة من التأهيل، ولكن يجب أن تظل حدود القياس متساوية. تسجيل هوية الجزء والدفعة، ودرجة حرارة التكييف، والمقاومة المصححة، ونتائج العزل، وفحص المحطة الطرفية، ونتائج التحكم في التركيبات لكل وحدة تم أخذ عينات منها.

نتائج الاتجاه بدلاً من تخزين تسميات المرور

متوسط ​​الرسم والمدى والتطرف الفردي بالقرعة. يمكن أن يكشف التحول الثابت في المقاومة أو ارتفاع تسرب العزل عن انحراف العملية قبل أن تتجاوز القيم حد الرفض.

زيادة التفتيش بعد أحداث المخاطر

استخدم عينات أكثر صرامة بعد تغيير المورد، أو فشل الدفعة، أو انقطاع الإنتاج الممتد، أو نقل العملية، أو الشكوى الميدانية. وينبغي أن يعتمد تقليل عمليات التفتيش على الاستقرار الواضح، وليس شراء الحجم وحده.

الاحتفاظ بالعينات التمثيلية

احتفظ بالوحدات المقبولة والفاشلة المحددة تحت التخزين الخاضع للرقابة. تساعد العينات المحتجزة في حل النزاعات اللاحقة والتحقق مما إذا كان النقل أو التعرض لسائل التبريد أو المناولة قد أدى إلى تغيير الحالة الكهربائية.

استخدم مصفوفة ترتيب الكمية

ل بالنسبة للمستوردين وتجار الجملة ، يجب أن تحدد وثائق الشراء رسم التحكم ودرجة الحرارة المرجعية والطرق الكهربائية والسجلات والعلاج. العلامات الاسمية ليست بديلاً عن معايير القبول القابلة للقياس.

منع حالات الفشل الكاذبة الشائعة

دبابيس خاطئة

يمكن أن يؤدي القياس من خلال جهاز استشعار أو دائرة متعددة الوظائف إلى الحصول على قيمة معقولة ولكنها غير ذات صلة. تحقق من الجزء المرجعي والجزء المرجعي قبل اختبار الدفعة.

درجة الحرارة غير المنضبطة

يمكن أن يختلف الجزء الدافئ عن الجزء المكيف دون وجود أي خطأ في التصنيع. سجل درجة الحرارة المحلية مع كل نتيجة مقاومة.

مقاومة الرصاص والاتصال

تتضمن القراءات ذات السلكين الخيوط والمحولات والواجهات الطرفية. استخدم قياس كلفن أو طريقة تعويض تم التحقق من صحتها عندما يكون التسامح ضيقًا.

تركيبات العزل الرطب

يمكن أن تؤدي الرطوبة الموجودة على الدعامة أو الكابل إلى حدوث تسرب واضح. تأكد من خط الأساس الفارغ للتركيبات قبل إدانة المنتج.

الجهد الزائد لاختبار العزل

قد يؤدي إعداد الجهد العالي العام إلى إتلاف المكون. استخدم فقط الجهد والمدة المعتمدة للتصميم الدقيق.

توثيق الإعداد الدقيق والأدلة الفنية

عائلات الكتالوج مثل منظمات الحرارة مرسيدس بنز و قد تشتمل منظمات الحرارة في سكودا على تصميمات تقليدية ومسخنة كهربائيًا. قم بتأكيد رقم OE والموصل والمقاومة المقدرة والإسكان والختم والهندسة الالتفافية لكل سجل اختبار.

أرشفة السجل الكامل

احتفظ بالرسومات والمثبتات وأدلة المعايرة والظروف البيئية والمقاومة الخام وقراءات العزل والصور وإمكانية تتبع الدفعة والإجراءات التصحيحية. يمكن تبادل المواصفات الخاضعة للرقابة من خلال مركز التحميل.

تصعيد الاستثناءات بالأدلة

عندما يتم التنازع على نتيجة ما، قم بمشاركة القراءات الأصلية وخط الأساس للتركيبات ودرجة حرارة المكونات والمحطات الدقيقة والصور الفوتوغرافية من خلال صفحة الاتصال . تعتبر هذه الحزمة أكثر قابلية للتنفيذ من رمز المشكلة أو بيان فشل السخان.

تسلسل اختبار مقاومة السخان والعزل النهائي

1. تأكيد هوية الجزء الدقيق والمراجعة والدبابيس.

2. فحص المحطات والأختام قبل التنظيف.

3. قم بتكييف المكون عند درجة الحرارة المرجعية.

4. التحقق من تركيبات المقاومة والمرجع المعروف.

5. قم بالقياس باستخدام وصلات بأربعة أسلاك عند الحاجة.

6. سجل المقاومة الخام والمصححة مع درجة الحرارة.

7. التحقق من صحة تركيبات العزل الفارغة.

8. قم بتطبيق جهد العزل المعتمد ومدته.

9. التفريغ بأمان وتسجيل التسرب أو المقاومة.

10. التحقيق في القراءات غير المستقرة دون تدمير الأدلة.

11. قم بتطبيق الحدود الفردية قبل إحصائيات الكمية.

12. أرشفة القرار وإجراءات المورد.

تخلق اختبارات المقاومة والعزل حدودًا واضحة للمكونات: فهي تثبت ما إذا كانت دائرة السخان سليمة كهربائيًا ومعزولة في ظل ظروف خاضعة للرقابة. وهي لا تحل محل تشخيص أمر السيارة أو التحقق من الاستجابة الميكانيكية أو المراجعة الدقيقة للإعدادات. لإجراءات المكونات الإضافية، استخدم الأجزاء Elecdura مكتبة رؤى الصناعة.

كما تعمل السجلات القابلة للتكرار على حماية المشترين والموردين من خلال جعل كل قرار قبول يمكن إرجاعه إلى الأدلة المقاسة.
