Un termostato de refrigerante puede moverse y seguir defectuoso. La bolita de cera puede comenzar a expandirse cerca de la temperatura esperada, pero produce muy poca carrera para descubrir el área de flujo principal. El motor puede calentarse normalmente, la manguera superior puede calentarse y una simple prueba del recipiente puede mostrar un movimiento visible, pero la abertura restringida no puede dejar pasar suficiente refrigerante durante la carga en carretera, remolque, ascenso, temperatura ambiente alta o operación sostenida del equipo.
Esta falla de apertura parcial se encuentra entre las categorías familiares 'atascado abierto' y 'atascado cerrado'. El diagnóstico requiere más que observar si la válvula se mueve. Mida la temperatura de inicio de apertura, el desplazamiento a temperaturas especificadas, la carrera de apertura total, el movimiento de retorno, el patrón de temperatura del sistema de enfriamiento y la respuesta de la carga. La guía de Elecdura para la temperatura de apertura del termostato explica las definiciones de clasificación; Este artículo se centra en el movimiento insuficiente después de que comienza la apertura.
Un termostato pasa solo cuando su movimiento y área de flujo cumplen con las especificaciones en todo el rango de temperatura. La separación visible de la válvula de su asiento demuestra un movimiento inicial, no una carrera adecuada. Un termostato que se abre parcialmente comúnmente produce una temperatura aceptable en ralentí y sobrecalentamiento a medida que aumenta la generación de calor del motor y la demanda de refrigerante. Sin embargo, un radiador bloqueado, una bolsa de aire, una bomba débil, un colapso de una manguera, una intrusión de gas de combustión, un funcionamiento incorrecto del ventilador o un error del sensor pueden producir un patrón similar.
Resultado de la prueba |
Interpretación |
Próxima evidencia requerida |
|---|---|---|
Sin movimiento en el rango especificado |
Es probable que haya un elemento atascado o cerrado |
Confirmar el termómetro y la clasificación de la aplicación. |
Comienza cerca de las especificaciones pero el viaje es corto |
Soporta fallo de apertura parcial |
Medir la carrera a temperaturas definidas |
La carrera completa se alcanzó muy por encima de las especificaciones |
Fallo de apertura tardía o de calibración |
Compare la curva completa con los datos exactos de la pieza |
Carrera de banco correcta pero el vehículo se sobrecalienta |
No se ha demostrado que el termostato esté defectuoso |
Pruebe el radiador, la bomba, el flujo de aire, la presión y los gases. |
El movimiento se bloquea o no regresa suavemente |
Interferencia mecánica o falla del elemento |
Inspeccionar guía, marco, depósitos y deformaciones. |
En ralentí, el rechazo de calor del motor es relativamente bajo. Una pequeña abertura del termostato puede dejar pasar suficiente refrigerante para mantener la temperatura. Bajo cargas elevadas, el flujo de refrigerante y calor aumenta, y la misma área restringida crea una mayor pérdida de presión. Luego, la temperatura aumenta aunque la válvula técnicamente esté fuera de su asiento.
Muchos grupos de instrumentos amortiguan la temperatura indicada. Los datos de escaneo, las sondas calibradas y las mediciones basadas en el tiempo son más útiles que una aguja en el tablero que permanece centrada en un amplio rango.

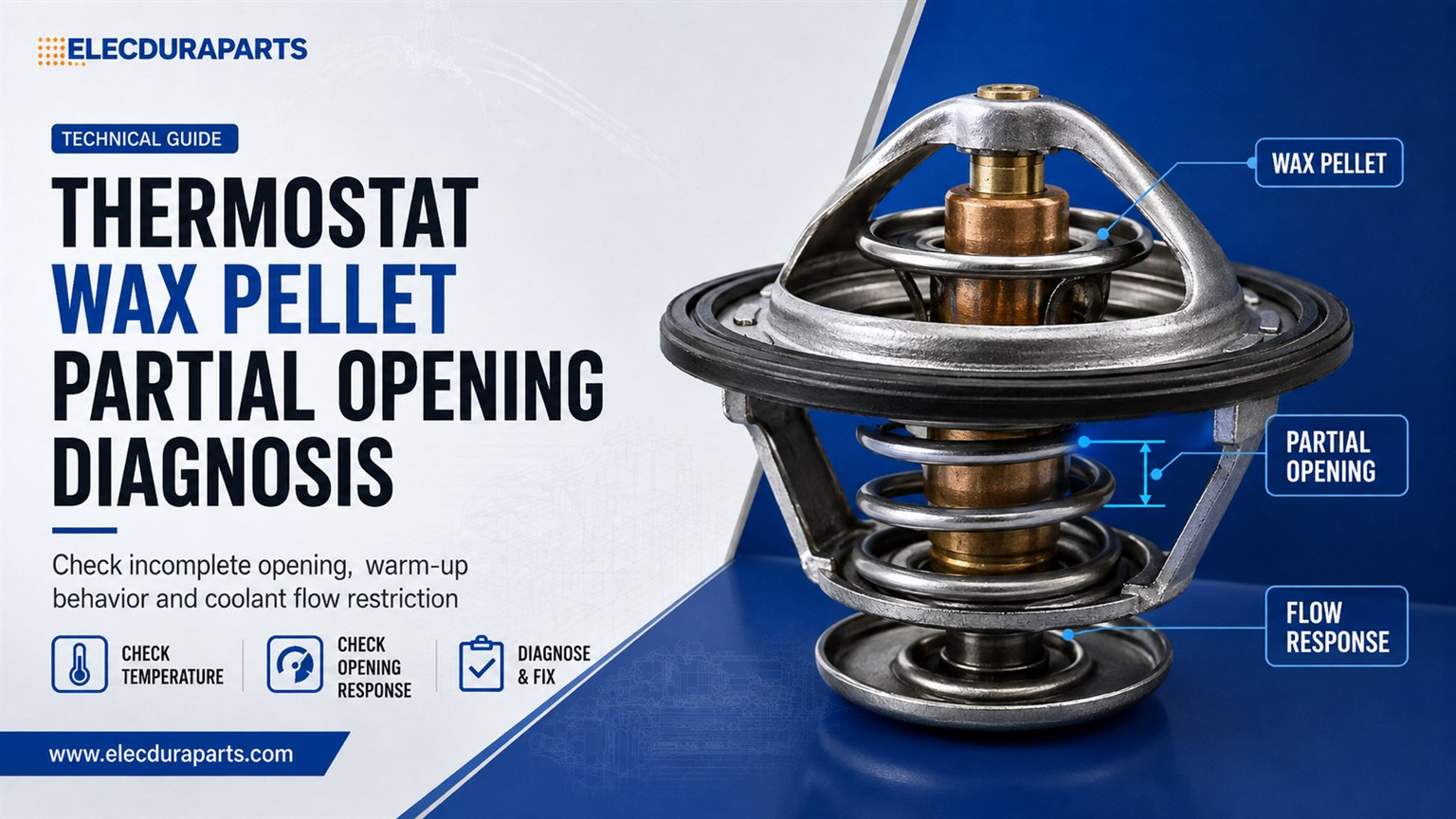

El termostato contiene una carga de cera sensible a la temperatura en una cápsula sellada. A medida que la cera se derrite y se expande, fuerza un pistón hacia afuera. La reacción entre el pistón, el bastidor, el resorte de retorno y el disco de la válvula convierte la expansión en movimiento axial. Cuando el refrigerante se enfría, el resorte devuelve la válvula y la cera se contrae.
La expansión de la cera es sólo una parte del movimiento. La fricción del pistón, la alineación de la guía, la tasa de resorte, la rigidez del marco, la geometría del disco de la válvula, los sellos, los depósitos y la interferencia de la carcasa influyen en el recorrido utilizable. Una cápsula sana colocada en un marco deformado aún puede abrirse de forma inadecuada.
El área de apertura efectiva depende de la circunferencia y la elevación de la válvula, luego es modificada por las paredes cercanas de la carcasa y la dirección del flujo. Unos pocos milímetros de trazo faltante pueden eliminar una porción sustancial del área disponible. El flujo no aumenta simplemente con el ancho del espacio visible.
Una clasificación estampada en el termostato comúnmente se refiere al inicio de apertura, no al punto de recorrido máximo. La válvula debe seguir moviéndose durante un intervalo de temperatura definido. La adquisición y el diagnóstico necesitan tanto el criterio de inicio como la elevación requerida a una o más temperaturas más altas.
La temperatura a la que se cierra la válvula durante el enfriamiento puede diferir de la trayectoria de apertura debido al retraso térmico, el comportamiento de la cera y la fricción. Una histéresis excesiva, adherencia o falta de retorno pueden indicar un defecto, pero el rango aceptable debe provenir de la especificación exacta.
Una cápsula comprometida puede perder parte de su carga o no contener la presión producida durante la expansión. Es posible que el elemento aún se mueva ligeramente porque queda algo de cera, lo que crea un resultado engañoso de apertura parcial. La corrosión, los defectos de fabricación, la fatiga, el sobrecalentamiento o los daños mecánicos pueden contribuir.
Las fugas de cera no siempre son visibles después de la exposición y el servicio del refrigerante. La medición de la carrera es una prueba más contundente que la búsqueda únicamente de residuos alrededor de la cápsula.
Las pérdidas de silicato, el óxido, el sellador, las incrustaciones, los depósitos de refrigerante mezclado o los desechos pueden aumentar la resistencia al deslizamiento. El elemento comienza a moverse pero se detiene cuando aumentan las fuerzas del resorte y del flujo. Un reemplazo sin un lavado del sistema de enfriamiento puede repetir la falla si persiste la contaminación.
La eliminación de los depósitos visibles no restablece la calibración de la cápsula, el acabado de la guía, las características del resorte ni la resistencia a la corrosión. Utilice la observación para diagnosticar la condición del sistema y luego reemplace el termostato cuando el procedimiento de servicio lo requiera.
Una instalación inadecuada, hacer palanca, piezas caídas, desalineación de la carcasa, fuerza de sujeción excesiva o daño térmico pueden doblar el puente o la placa de la válvula. La válvula puede rozar la carcasa o abrirse en ángulo. Compare la unidad extraída con una referencia exacta, no con un termostato visualmente similar de otra aplicación.
Un sello perimetral incorrecto, una junta doble, una junta tórica mal colocada o una ranura deformada pueden mantener el termostato descentrado. Los riesgos asociados están cubiertos en la póliza de Elecdura. inspección de la carcasa del termostato de plástico.
Un termostato con el mismo diámetro y marca de temperatura puede tener diferente elevación de válvula, posición del disco de derivación, profundidad del asiento o disposición del pasador oscilante. Puede moverse correctamente sobre el banco pero interactuar incorrectamente con la carcasa. Se trata de un fallo de instalación, no de una bolita de cera.
El patrón clásico es una temperatura estable en ralentí o en crucero ligero, seguida de un aumento durante pendientes largas, remolque, operación a alta velocidad o clima cálido. La temperatura puede bajar después de reducir la carga. Ese patrón admite una capacidad insuficiente de refrigerante o del lado de aire, pero no identifica el termostato por sí solo.
Un motor caliente y un tanque superior con un tanque inferior mucho más frío pueden indicar rechazo de calor, flujo de refrigerante restringido o ambos. Un radiador frío completamente uniforme sugiere que no hay circulación, pero se deben considerar los puntos de medición, el diseño del radiador y el flujo de aire. La función del El radiador del motor debe evaluarse como parte del mismo balance térmico.
El flujo restringido puede aumentar las diferencias locales de presión y temperatura, pero los gases de combustión, la cavitación de la bomba, un radiador bloqueado o una manguera dañada pueden hacer lo mismo. Utilice instrumentos de presión clasificados y siga el procedimiento de prueba de seguridad del fabricante del vehículo.
Deje que el motor se enfríe completamente antes de quitar una tapa o componente. El refrigerante y el vapor calientes pueden provocar quemaduras graves y los ventiladores eléctricos pueden encenderse inesperadamente.
El calor de la cabina que se debilita o fluctúa puede indicar niveles bajos de refrigerante, aire, problemas con la bomba, flujo restringido del calentador o circulación inestable. Es un contexto de apoyo, no una medición directa de la carrera del termostato.
Registre la temperatura del refrigerante desde el arranque en frío hasta el calentamiento, el comando y la velocidad del ventilador, la carga del motor, la velocidad del vehículo, la temperatura ambiente, el comportamiento del calentador y cualquier código de falla. Compare el sensor del motor con una medición calibrada independiente en un punto accesible y seguro. La distinción entre un El sensor de temperatura del refrigerante y la falla del control del ventilador deben resolverse antes de sacar conclusiones mecánicas.
Una colina repetible, un procedimiento de dinamómetro o un ciclo de trabajo del equipo hacen que la comparación del antes y el después sea creíble. No sobrecaliente intencionalmente el motor; detenerse en el límite del fabricante.
Desde un verdadero arranque en frío, la temperatura debería aumentar de manera predecible hasta que el termostato comience a abrirse. Luego, la entrada del radiador se calienta y la temperatura puede estabilizarse o descender brevemente. Un calentamiento temprano y suave del radiador puede indicar una fuga más allá del termostato; un cambio abrupto retrasado puede indicar una apertura tardía.
La curva de calentamiento puede parecer normal porque el movimiento inicial se produce en el punto correcto. La elevación total insuficiente se hace visible sólo después de que aumenta la generación de calor.
Mida la salida del termostato, la entrada del radiador, la salida del radiador, el retorno de derivación, el circuito del calentador y las ubicaciones relevantes del motor. Una cámara térmica puede revelar la distribución, pero debe usarse con control de emisividad y acceso seguro. Compare tendencias en lugar de tratar una única lectura de superficie como temperatura del refrigerante.
Una manguera ablandada del lado de succión puede aplanarse a mayor velocidad de la bomba e imitar una restricción del termostato. Inspeccione los resortes internos donde se especifique, el estado de la manguera, el recorrido y el comportamiento del vacío.
Inspeccione el bloqueo externo, el estado de las aletas, los puntos fríos internos, la función de la tapa, la dirección del ventilador, el sellado de la cubierta y la carga del condensador. No se debe reemplazar un termostato para compensar una chimenea de enfriamiento obstruida. Utilice el más amplio Mapa de piezas de refrigeración del motor para identificar componentes relacionados.
El sobrecalentamiento a alta velocidad puede reflejar un flujo de refrigerante restringido, mientras que el sobrecalentamiento principalmente al ralentí a menudo apunta hacia el flujo de aire. Éstas son tendencias, no reglas; Registre los datos del ventilador y la presión antes de tomar una decisión.
Utilice pruebas aprobadas para gases de combustión, presión de la tapa, condición de la bomba de agua, transmisión por correa, comando de la bomba eléctrica y purga del sistema. Las bolsas de aire repetidas pueden impedir que el elemento del termostato detecte el líquido correctamente y crear puntos calientes locales.
Una prueba de banco adecuada utiliza un baño controlado, un termómetro calibrado, un dispositivo que no restringe el movimiento y una forma de medir la elevación. Siga los valores de medio, velocidad de calentamiento, profundidad de inmersión y aceptación especificados por el termostato o el fabricante del vehículo. No permita que el termostato toque la superficie calentada del recipiente.
Mida la válvula a la temperatura de inicio especificada y en uno o más puntos más altos. Elevación récord después de que la temperatura se estabilice. Continuar sólo hasta el máximo aprobado; el sobrecalentamiento del elemento de cera durante la prueba puede alterarlo.
Mida entre superficies de referencia consistentes con un medidor de profundidad, un indicador de cuadrante o un método de imagen documentado. 'Se abrió unos cinco milímetros' no es confiable cuando se desconocen la línea de base y el ángulo de visión.
Después de las mediciones en caliente, enfríe el baño gradualmente y observe si la válvula regresa suavemente hacia su asiento. El atascamiento, el retorno retardado, el espacio residual o el movimiento inclinado pueden explicar los problemas de calentamiento y control.
Cuando el fabricante lo permita, realice múltiples ciclos controlados y compare la temperatura de inicio y la carrera. No se debe aceptar una unidad que pase una vez y se una en otro ciclo.
Una válvula única convencional, un termostato de derivación, una válvula doble, un termostato controlado por mapa y una carcasa integrada pueden utilizar diferentes criterios de prueba. Algunas unidades calentadas electrónicamente requieren comprobaciones eléctricas además de las pruebas del baño. La simple distinción en Los termostatos atascados abiertos versus atascados cerrados no son suficientes para estos casos de recorrido parcial.
Fallo parecido |
Por qué se parece a una apertura parcial |
Separando evidencia |
|---|---|---|
Radiador restringido internamente |
Sobrecalentamiento bajo carga, gran diferencia de temperatura. |
Prueba de flujo y distribución de la temperatura central. |
Bomba de agua débil o resbaladiza |
Circulación insuficiente a demanda. |
Inspección de bombas, datos de accionamiento, evidencia de presión/flujo |
Aire atrapado cerca del termostato |
Detección retrasada o errática |
Respuesta correcta de llenado y purga de vacío. |
Intrusión de gas de combustión |
Presión, bolsas de aire, sobrecalentamiento. |
Pruebas aprobadas de gas y fugas. |
Control incorrecto del ventilador |
La temperatura aumenta en condiciones de calor. |
Operación del ventilador comandada versus operación real |
Aplicación incorrecta del termostato |
Movimiento correcto del elemento pero flujo instalado restringido |
Referencia OE, geometría de derivación, profundidad de la carcasa |
Ranura del sello de la carcasa dañada |
Fugas, desalineación, calentamiento inestable |
Inspección de planitud y ranuras de la carcasa |
La selección incorrecta de piezas, la instalación inversa, los daños durante el envío, el sangrado deficiente, la carcasa incompatible o las variaciones de fabricación pueden crear síntomas inmediatamente después de la reparación. La guía de Elecdura para un El termostato que aparece atascado abierto después del reemplazo muestra por qué se deben revisar las pruebas de instalación antes de culpar al nuevo elemento de cera.
Algunas aplicaciones permiten la sustitución del inserto. Otros utilizan un módulo sellado de plástico o aluminio con sensores, calentadores eléctricos, válvulas de derivación o salidas múltiples. Reemplace el conjunto completo cuando el termostato no sea reparable, la carcasa esté deformada o agrietada, la ranura del sello esté dañada o los componentes integrados fallen.
La filtración externa puede originarse en la carcasa, el cuello de la manguera, el sello, el sensor, la carga del sujetador o la tubería adyacente. Consideraciones de costo y alcance en La reparación de fugas en la carcasa del termostato debe separarse de una falla confirmada de carrera corta.
Proporcione el número OE, marca del vehículo, modelo, año, código y cilindrada del motor, VIN o rango de chasis, según corresponda, marca de temperatura de apertura, diámetro y altura del termostato, dimensiones de la válvula y del disco de derivación, orientación del pasador oscilante, tipo de sello, referencia de la carcasa, número de conectores y pasadores para unidades controladas, y fotografías del componente antiguo en su orientación instalada.
Dos unidades con la misma brida y altura total pueden utilizar diferente fuerza de resorte, carga de cera, carrera y sincronización de derivación. Utilice evidencia de aplicación y referencia, luego verifique el desempeño.
La inspección por lotes debe controlar la temperatura de apertura, la elevación en puntos específicos, el recorrido completo, el comportamiento de cierre, las dimensiones, el asiento del resorte, la alineación del marco, el acabado de la superficie, las dimensiones del sello y la precisión del marcado. Una inspección visual no puede detectar la calibración o la variación de carrera parcial.
Un baño debe mantener una temperatura uniforme y una velocidad de calentamiento controlada, con sensores de referencia calibrados y accesorios que no obstruyan el flujo o el movimiento. Elecdura's La guía de plantilla de prueba de calidad del termostato describe cómo las comprobaciones de lotes pueden revelar valores atípicos que una sola muestra omite.
La temperatura inicial y una elevación final pueden ocultar el movimiento irregular entre puntos. Para programas sensibles al riesgo, registre los golpes a múltiples temperaturas y mantenga la trazabilidad del lote.
El embalaje debe evitar la flexión del marco, el impacto del pistón, la compresión del sello, la corrosión y las etiquetas mixtas. Las carcasas integradas necesitan protección para cuellos de mangueras, sensores, conectores y caras de sellado.
Sí. El movimiento visible sólo prueba que el elemento responde. Puede comenzar tarde, detenerse antes, bloquearse o no alcanzar el trazo especificado. Mida la temperatura y levante según las especificaciones exactas.
No. Algunas clasificaciones y puntos completamente abiertos requieren un rango y método controlados. La altitud cambia la temperatura de ebullición y el contacto directo con el recipiente puede distorsionar los resultados. Siga el procedimiento del fabricante.
No en todas las condiciones. Es posible que la operación con carga baja necesite solo un área de flujo pequeña. La falla se hace evidente cuando la generación de calor excede la capacidad del circuito restringido.
La apertura parcial generalmente limita el flujo de calor, pero una válvula que también tiene fugas en su asiento puede causar un calentamiento lento y un sobrecalentamiento por carga alta. Mida tanto el comportamiento de sellado en frío como el de carrera en caliente.
No. La extracción puede alterar el control de derivación, la velocidad del refrigerante, el calentamiento, las emisiones, el rendimiento del calentador y la circulación local. Instalar el termostato que funcione correctamente según el diseño del motor.
El precio por sí solo no demuestra la calibración, los materiales o la durabilidad. Compare datos de prueba, control dimensional, trazabilidad y Gestión de cambios de proveedores de posventa . Las consideraciones generales sobre la propiedad aparecen en el informe de Elecdura. Costo de reemplazo del termostato y guía de síntomas..
Envíe referencias de OE, aplicaciones completas, requisitos de apertura y carrera, dimensiones de termostato y carcasa, geometría de derivación, detalles de sellos y conectores, cantidad anual, plan de muestreo, necesidades de embalaje y registros de pruebas requeridos. El La guía de compra del termostato del refrigerante del motor respalda la planificación del rango, mientras que los datos exactos de la aplicación controlan cada SKU.
Una bolita de cera que comienza a moverse no es necesariamente saludable. El termostato debe crear suficiente recorrido repetible, a las temperaturas correctas, para proporcionar el área de flujo requerida con la carga del motor. Combine un patrón de temperatura y carga instalado con una medición de banco controlada, luego descarte fallas en el radiador, la bomba, el aire, el ventilador, el gas de combustión y los accesorios.
Para una coincidencia exacta, envíe a Elecdura el número de OE, la aplicación del motor y del vehículo, la clasificación del termostato, la temperatura de arranque medida y la curva de elevación, las dimensiones de la válvula y el bypass, la referencia de la carcasa, los detalles del sello y del conector, las fotografías, la cantidad y los requisitos de inspección a través del formulario de cotización técnica . Comparar Termostatos originales y de posventa mediante calibración verificada y evidencia de ajuste, luego use los termostatos de Elecdura. proceso mayorista para la especificación de lote aprobada.
