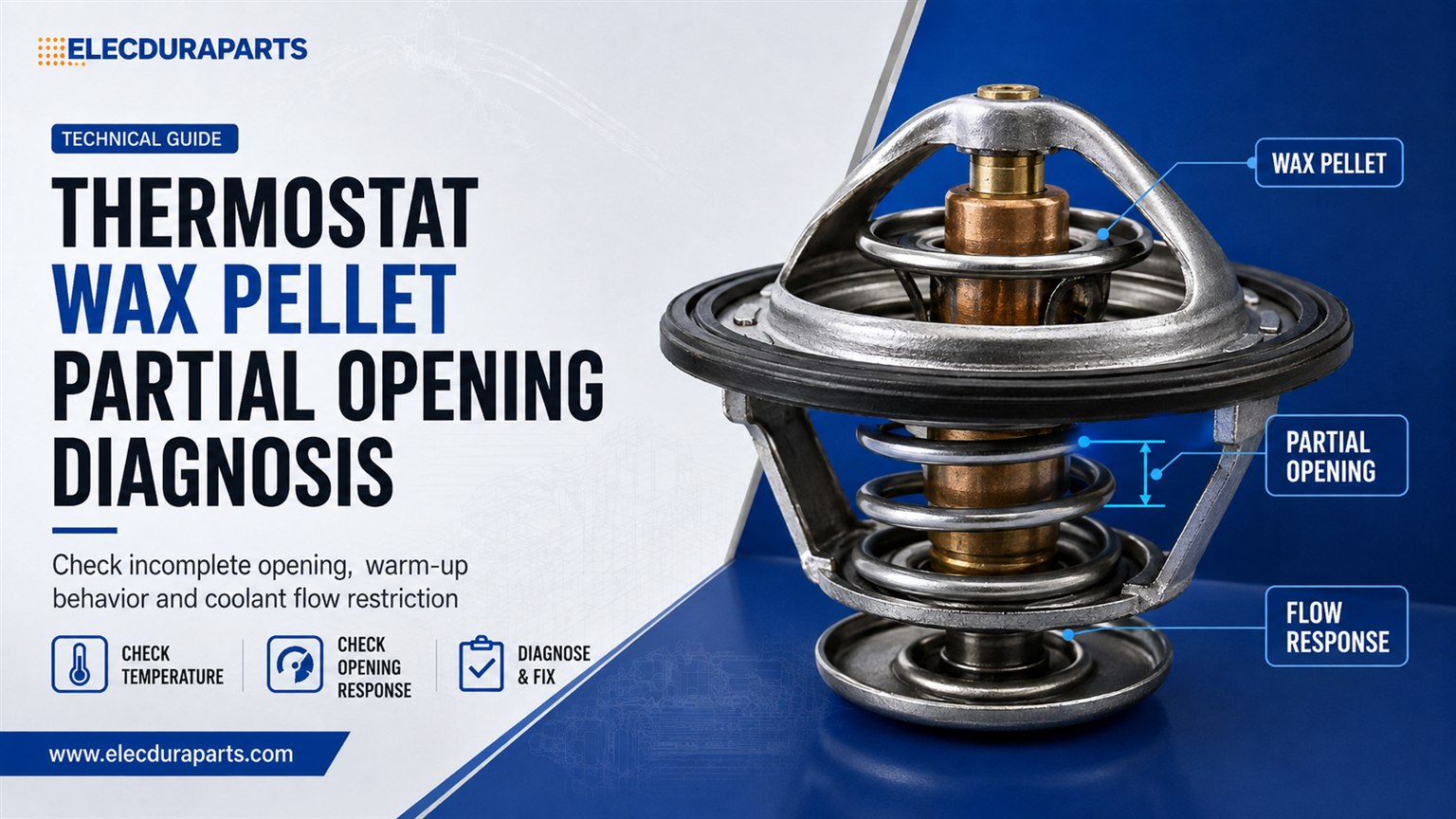

Częściowe otwarcie pastylek woskowych termostatu: testy udaru, przepływu i przegrzania

Termostat płynu chłodzącego może się poruszać i nadal być uszkodzony. Granulki wosku mogą zacząć się rozszerzać w pobliżu oczekiwanej temperatury, ale ich skok będzie zbyt mały, aby odsłonić główny obszar przepływu. Silnik może się normalnie nagrzewać, górny wąż może się nagrzać, a prosty test garnka może wykazać widoczny ruch, jednak przez ograniczony otwór nie może przepływać wystarczająca ilość płynu chłodzącego podczas obciążenia na autostradzie, holowania, wspinaczki, wysokiej temperatury otoczenia lub długotrwałej pracy sprzętu.

Ta awaria częściowego otwarcia mieści się pomiędzy znanymi kategoriami „zablokowanie otwarte” i „zablokowanie zamknięte”. Diagnoza wymaga czegoś więcej niż tylko obserwacji, czy zawór się porusza. Zmierz temperaturę od początku do otwarcia, podróż w określonych temperaturach, skok pełnego otwarcia, ruch powrotny, rozkład temperatury układu chłodzenia i reakcję na obciążenie. Przewodnik Elecdury po temperatura otwarcia termostatu wyjaśnia definicje wartości znamionowych; w tym artykule skupiono się na niewystarczającym ruchu po rozpoczęciu otwierania.

Szybka odpowiedź: Otwarcie to nie to samo, co wystarczające otwarcie

Termostat przechodzi pomyślnie tylko wtedy, gdy jego ruch i obszar przepływu spełniają wymagania specyfikacji w pełnym zakresie temperatur. Widoczne oddzielenie zaworu od gniazda świadczy o ruchu początkowym, a nie o wystarczającym skoku. Częściowo otwierający się termostat zwykle wytwarza akceptowalną temperaturę na biegu jałowym i przy przegrzaniu, gdy silnik wytwarza ciepło i wzrasta zapotrzebowanie na płyn chłodzący. Jednakże zatkana chłodnica, kieszeń powietrzna, słaba pompa, zapadnięty wąż, przedostanie się gazów spalinowych, nieprawidłowa praca wentylatora lub błąd czujnika mogą powodować podobny efekt.

Dlaczego bezczynne zachowanie może wprowadzać w błąd

Na biegu jałowym odprowadzanie ciepła przez silnik jest stosunkowo niskie. Mały otwór termostatu może przepuszczać wystarczającą ilość chłodziwa, aby utrzymać temperaturę. Pod dużym obciążeniem zwiększa się przepływ chłodziwa i ciepła, a ten sam ograniczony obszar powoduje większą utratę ciśnienia. Temperatura następnie wzrasta, mimo że technicznie rzecz biorąc, zawór jest poza swoim gniazdem.

Nie oceniaj na podstawie jednego położenia miernika

Wiele zestawów wskaźników buforuje wyświetlaną temperaturę. Dane ze skanowania, skalibrowane sondy i pomiary oparte na czasie są bardziej przydatne niż wskazówka na desce rozdzielczej, która pozostaje wyśrodkowana w szerokim zakresie.

Jak granulka wosku powoduje skok zaworu

Termostat zawiera ładunek wosku reagujący na temperaturę w szczelnie zamkniętej kapsułce. Gdy wosk topi się i rozszerza, wypycha tłok na zewnątrz. Reakcja pomiędzy tłokiem, ramą, sprężyną powrotną i tarczą zaworu przekształca rozszerzanie w ruch osiowy. Gdy płyn chłodzący ostygnie, sprężyna cofa zawór, a wosk kurczy się.

Skok zależy od całego mechanizmu

Ekspansja wosku to tylko jedna część ruchu. Tarcie tłoka, ustawienie prowadnic, sztywność sprężyny, sztywność ramy, geometria tarczy zaworu, uszczelnienia, osady i zakłócenia w obudowie wpływają na użyteczny skok. Zdrowa kapsułka umieszczona w zniekształconej ramce może nadal otwierać się niewystarczająco.

Małe zmiany podróży mogą powodować duże zmiany przepływu

Efektywna powierzchnia otwarcia zależy od obwodu zaworu i skoku, a następnie jest modyfikowana przez pobliskie ścianki obudowy i kierunek przepływu. Kilka milimetrów brakującego skoku może spowodować usunięcie znacznej części dostępnego obszaru. Przepływ nie skaluje się po prostu z widoczną szerokością szczeliny.

Temperatura początkowa i temperatura pełnego skoku są różne

Wartość wybita na termostacie zwykle odnosi się do początku do otwarcia, a nie do punktu maksymalnego skoku. Zawór powinien kontynuować pracę w określonym przedziale temperatur. Zaopatrzenie i diagnostyka wymagają zarówno kryterium początkowego, jak i wymaganego wzrostu w jednej lub kilku wyższych temperaturach.

Oczekuje się, że histereza mieści się w określonych granicach

Temperatura, w której zawór zamyka się podczas chłodzenia, może różnić się od drogi otwarcia ze względu na opóźnienie termiczne, zachowanie wosku i tarcie. Nadmierna histereza, zacinanie się lub brak powrotu może wskazywać na wadę, ale dopuszczalny zakres musi wynikać z dokładnej specyfikacji.

Mechanizmy awarii, które zmniejszają podróż

Utrata wosku lub uszkodzenie kapsułki

Uszkodzona kapsułka może stracić część swojego ładunku lub nie wytrzymać ciśnienia wytwarzanego podczas rozszerzania. Element może nadal nieznacznie się poruszać, ponieważ pozostaje trochę wosku, co powoduje zwodniczy efekt częściowego otwarcia. Przyczyną może być korozja, wady produkcyjne, zmęczenie, przegrzanie lub uszkodzenia mechaniczne.

Wygląd zewnętrzny może pozostać normalny

Wyciek wosku nie zawsze jest widoczny po kontakcie z chłodziwem i serwisie. Pomiar skoku jest mocniejszym dowodem niż wyszukiwanie jedynie pozostałości wokół kapsułki.

Tarcie prowadzące i osady

Wypadki krzemianu, rdza, uszczelniacz, zgorzelina, mieszane osady chłodziwa lub zanieczyszczenia mogą zwiększać opór ślizgowy. Element zaczyna się poruszać, ale zatrzymuje się, gdy zwiększają się siły sprężyny i przepływu. Wymiana bez płukania układu chłodzenia może powtórzyć usterkę, jeśli zanieczyszczenie pozostanie.

Nie zdrapuj i nie zwracaj uszkodzonego termostatu do serwisu

Usunięcie widocznych osadów nie przywraca kalibracji kapsuły, wykończenia prowadnicy, właściwości sprężyny ani odporności na korozję. Na podstawie tej obserwacji zdiagnozować stan układu, a następnie wymienić termostat, jeśli wymaga tego procedura serwisowa.

Odkształcenie ramy lub zaworu

Nieprawidłowa instalacja, podważanie, upuszczanie części, niewspółosiowość obudowy, nadmierna siła zaciskania lub uszkodzenia termiczne mogą spowodować wygięcie mostka lub płytki zaworu. Zawór może ocierać się o obudowę lub otwierać się pod kątem. Porównaj usunięte urządzenie z dokładnym wzorcem, a nie z wizualnie podobnym termostatem z innego zastosowania.

Pozycja uszczelki może ograniczać ruch

Nieprawidłowa uszczelka obwodowa, podwójna uszczelka, źle umieszczony pierścień uszczelniający lub zniekształcony rowek mogą powodować przesunięcie termostatu. Powiązane ryzyko jest objęte ubezpieczeniem Elecdury kontrola plastikowej obudowy termostatu.

Nieprawidłowa geometria termostatu

Termostat o tej samej średnicy i oznaczeniu temperatury może mieć inny skok zaworu, położenie tarczy obejściowej, głębokość gniazda lub układ sworznia wahliwego. Może poruszać się poprawnie na stole warsztatowym, ale nieprawidłowo oddziaływać z obudową. Jest to awaria montażu, a nie awaria granulatu wosku.

Objawy pojazdu i ich ograniczenia

Przegrzanie pojawiające się przy obciążeniu

Klasyczny wzór to stabilna temperatura na biegu jałowym lub przy lekkiej jeździe, po której następuje wzrost podczas długich wzniesień, holowania, jazdy z dużą prędkością lub podczas upałów. Temperatura może spaść po zmniejszeniu obciążenia. Ten wzór wskazuje na niewystarczającą wydajność chłodziwa lub powietrza, ale sam nie identyfikuje termostatu.

Porównaj górną i dolną temperaturę grzejników

Gorący silnik i górny zbiornik ze znacznie chłodniejszym dolnym zbiornikiem mogą wskazywać na oddawanie ciepła, ograniczony przepływ płynu chłodzącego lub jedno i drugie. Całkowicie jednorodny zimny grzejnik sugeruje brak cyrkulacji, ale należy wziąć pod uwagę punkty pomiarowe, konstrukcję grzejnika i przepływ powietrza. Funkcja chłodnicę silnika należy oceniać jako część tego samego bilansu cieplnego.

Gwałtowny wzrost ciśnienia w pobliżu termostatu

Ograniczony przepływ może zwiększyć lokalne różnice ciśnień i temperatur, ale to samo mogą zrobić gazy spalinowe, kawitacja pompy, zablokowana chłodnica lub uszkodzony wąż. Używaj przyrządów do pomiaru ciśnienia znamionowego i postępuj zgodnie z bezpieczną procedurą testową producenta pojazdu.

Nigdy nie otwieraj gorącego układu pod ciśnieniem

Przed zdjęciem korka lub elementu poczekaj, aż silnik całkowicie ostygnie. Gorący płyn chłodzący i para mogą spowodować poważne oparzenia, a wentylatory elektryczne mogą nieoczekiwanie uruchomić się.

Zmiany mocy nagrzewnicy

Słabe lub wahające się ciepło w kabinie może wskazywać na niski poziom płynu chłodzącego, powietrza, problemy z pompą, ograniczony przepływ nagrzewnicy lub niestabilną cyrkulację. Jest to kontekst pomocniczy, a nie bezpośredni pomiar skoku termostatu.

Sekwencja diagnostyczna w pojeździe

1. Sprawdź reklamację i pomiar

Rejestruj temperaturę płynu chłodzącego od zimnego rozruchu poprzez rozgrzewanie, sterowanie i prędkość wentylatora, obciążenie silnika, prędkość pojazdu, temperaturę otoczenia, zachowanie nagrzewnicy i wszelkie kody usterek. Porównaj czujnik silnika z niezależnym, skalibrowanym pomiarem w bezpiecznym, dostępnym miejscu. Rozróżnienie między A usterkę czujnika temperatury płynu chłodzącego i sterownika wentylatora . Przed wyciągnięciem wniosków mechanicznych należy usunąć

Użyj tej samej trasy lub ładunku

Powtarzalna skocznia, procedura na hamowni czy cykl pracy sprzętu sprawiają, że porównanie przed i po staje się wiarygodne. Nie należy celowo przegrzewać silnika; zatrzymać się na granicy producenta.

2. Obserwuj krzywą rozgrzewania

Od prawdziwego zimnego rozruchu temperatura powinna rosnąć w przewidywalny sposób, aż termostat zacznie się otwierać. Następnie wlot chłodnicy nagrzewa się, a temperatura może na krótko ustabilizować się lub spaść. Gładkie wczesne nagrzewanie się chłodnicy może wskazywać na wyciek za termostatem; opóźniona nagła zmiana może wskazywać na późne otwarcie.

Częściowe otwarcie często wymaga fazy obciążenia

Krzywa rozgrzewki może wyglądać normalnie, ponieważ początkowy ruch następuje we właściwym punkcie. Niewystarczający pełny wznios staje się widoczny dopiero po wzroście wytwarzania ciepła.

3. Mapuj temperatury węża i rdzenia

Zmierz wylot termostatu, wlot chłodnicy, wylot chłodnicy, powrót obejścia, obwód nagrzewnicy i odpowiednie lokalizacje silnika. Kamera termowizyjna może ujawnić rozkład, ale należy jej używać przy kontroli emisyjności i bezpiecznym dostępie. Porównuj trendy, zamiast traktować pojedynczy odczyt powierzchni jako temperaturę płynu chłodzącego.

Sprawdź, czy wąż nie zapadł się

Zmiękczony wąż po stronie ssącej może się spłaszczyć przy większej prędkości pompy i imitować ograniczenie termostatu. Sprawdź sprężyny wewnętrzne, jeśli jest to określone, stan węża, ułożenie i zachowanie podciśnienia.

4. Sprawdź wydajność chłodnicy i przepływu powietrza

Sprawdź zewnętrzną blokadę, stan żeberek, wewnętrzne zimne punkty, działanie kołpaka, kierunek wentylatora, uszczelnienie osłony i obciążenie skraplacza. Nie należy wymieniać termostatu w celu skompensowania zatkania komina chłodzącego. Użyj szerszego mapa części układu chłodzenia silnika w celu identyfikacji powiązanych komponentów.

Oddzielić przepływ chłodziwa od przepływu powietrza

Przegrzanie przy prędkości drogowej może odzwierciedlać ograniczony przepływ płynu chłodzącego, natomiast przegrzanie głównie na biegu jałowym często wskazuje na przepływ powietrza. Są to tendencje, a nie zasady; przed podjęciem decyzji zarejestruj dane dotyczące wentylatora i ciśnienia.

5. Wykluczyć awarie gazów spalinowych i pomp

Należy stosować zatwierdzone testy gazów spalinowych, ciśnienia w korku, stanu pompy wodnej, napędu pasowego, sterowania pompą elektryczną i odpowietrzania układu. Powtarzające się kieszenie powietrzne mogą uniemożliwiać elementowi termostatu prawidłowe wykrywanie cieczy i powodować powstawanie lokalnych gorących punktów.

Test na stole: Zmierz temperaturę i skok

Prawidłowy test laboratoryjny wykorzystuje kontrolowaną kąpiel, skalibrowany termometr, osprzęt nie ograniczający ruchu i sposób pomiaru siły nośnej. Postępuj zgodnie z zaleceniami producenta termostatu lub pojazdu, szybkością nagrzewania, głębokością zanurzenia i wartościami akceptacji. Nie dopuścić do zetknięcia się termostatu z nagrzaną powierzchnią pojemnika.

Zapisz całą krzywą otwarcia

Zmierzyć zawór w określonej temperaturze początkowej oraz w jednym lub kilku wyższych punktach. Rekordowy wzrost po ustabilizowaniu się temperatury. Kontynuuj tylko do zatwierdzonego maksimum; przegrzanie elementu woskowego podczas testowania może go zmienić.

Zdefiniuj punkty pomiarowe

Dokonuj pomiarów pomiędzy spójnymi powierzchniami odniesienia za pomocą głębokościomierza, czujnika zegarowego lub metody udokumentowanego obrazu. „Otwarło się na około pięć milimetrów” nie jest wiarygodne, gdy linia bazowa i kąt widzenia są nieznane.

Sprawdź powrót chłodzenia

Po pomiarach na gorąco należy stopniowo ochładzać wannę i obserwować, czy zawór swobodnie powraca do gniazda. Wiązanie, opóźniony powrót, resztkowa przerwa lub ruch przechylony mogą wyjaśniać problemy z nagrzewaniem i sterowaniem.

Powtarzalność ujawnia sporadyczne sklejanie

Jeśli producent na to pozwala, wykonaj wiele kontrolowanych cykli i porównaj temperaturę początkową i skok. Jednostka, która przechodzi raz i wiąże się w kolejnym cyklu, nie powinna być akceptowana.

Nie porównuj przypadkowo różnych konstrukcji termostatów

Konwencjonalny pojedynczy zawór, termostat obejściowy, zawór podwójny, termostat sterowany mapą i zintegrowana obudowa mogą wykorzystywać różne kryteria testowe. Niektóre urządzenia ogrzewane elektronicznie wymagają oprócz sprawdzenia kąpieli także kontroli elektrycznej. Proste rozróżnienie w termostaty zablokowane w porównaniu z termostatami zablokowanymi w pozycji zamkniętej nie wystarczą w przypadkach z częściowym skokiem.

Powszechne błędne diagnozy

Nowy termostat może nadal działać nieprawidłowo

Nieprawidłowy dobór części, odwrotna instalacja, uszkodzenia w transporcie, słabe odpowietrzanie, niezgodna obudowa lub zmiany produkcyjne mogą spowodować objawy natychmiast po naprawie. Przewodnik Elecdury po termostat wyglądający na zablokowany po wymianie pokazuje, dlaczego należy sprawdzić dowody instalacji, zanim zrzucisz winę na nowy element woskowy.

Zakres wymiany i dopasowanie dopasowania

Sam termostat lub kompletna obudowa

Niektóre aplikacje umożliwiają wymianę wkładki. Inni używają uszczelnionego modułu z tworzywa sztucznego lub aluminium z czujnikami, grzejnikami elektrycznymi, zaworami obejściowymi lub wieloma wylotami. Wymień cały zespół, jeśli termostat nie nadaje się do użytku, obudowa jest wypaczona lub pęknięta, rowek uszczelki jest uszkodzony lub uszkodzone są zintegrowane komponenty.

Wyciek dowodów zmienia zakres

Zewnętrzne wycieki mogą pochodzić z obudowy, szyjki węża, uszczelki, czujnika, obciążenia łącznika lub sąsiedniej rury. Rozważania dotyczące kosztów i zakresu w Naprawę nieszczelności obudowy termostatu należy oddzielić od potwierdzonej awarii krótkoskokowej.

Pasujące dane do zamiennika

Podaj numer OE, markę pojazdu, model, rok produkcji, kod silnika i pojemność skokową, numer VIN lub zakres podwozia, w stosownych przypadkach, oznaczenie temperatury otwarcia, średnicę i wysokość termostatu, wymiary zaworu i tarczy obejściowej, orientację sworznia przegubowego, typ uszczelki, oznaczenie obudowy, złącze i liczbę pinów dla sterowanych jednostek oraz zdjęcia starego komponentu w jego zamontowanej orientacji.

Nie wnioskuj siły nośnej na podstawie wymiarów zewnętrznych

Dwie jednostki z tym samym kołnierzem i całkowitą wysokością mogą wykorzystywać różną siłę sprężyny, ładunek wosku, skok i synchronizację obejścia. Użyj dowodów aplikacyjnych i referencyjnych, a następnie zweryfikuj wydajność.

Hurtowa kontrola jakości elementów woskowych

Kontrola partii powinna kontrolować temperaturę otwarcia, podnoszenie w określonych punktach, pełny skok, zachowanie podczas zamykania, wymiary, osadzenie sprężyn, ustawienie ramy, wykończenie powierzchni, wymiary uszczelnienia i dokładność znakowania. Kontrola wzrokowa nie jest w stanie wykryć kalibracji ani zmian skoku częściowego.

Użyj kontrolowanego wielopozycyjnego przyrządu testowego

Kąpiel powinna utrzymywać jednolitą temperaturę i kontrolowaną szybkość ogrzewania, a także powinna być wyposażona w skalibrowane czujniki referencyjne i osprzęt, który nie utrudnia przepływu ani ruchu. Zespół Elecdury Przewodnik po testach jakości termostatu opisuje, w jaki sposób kontrole partii mogą ujawnić wartości odstające, które pomija pojedyncza próbka.

Zapisuj krzywe, a nie tylko oceny pozytywne/niezaliczone

Temperatura początkowa i jedno ostatnie podniesienie mogą ukryć nieregularny ruch pomiędzy punktami. W przypadku programów wrażliwych na ryzyko należy rejestrować skoki w różnych temperaturach i utrzymywać identyfikowalność partii.

Chroń kalibrację podczas transportu

Opakowanie powinno zapobiegać wygięciu ramy, uderzeniu tłoka, ściskaniu uszczelki, korozji i mieszanym etykietom. Zintegrowane obudowy wymagają ochrony szyjek węży, czujników, złączy i powierzchni uszczelniających.

Często zadawane pytania

Czy termostat może otworzyć się we wrzącej wodzie i nadal być uszkodzony?

Tak. Widoczny ruch świadczy tylko o tym, że element reaguje. Może rozpocząć się późno, zakończyć wcześniej, zawiązać się lub nie osiągnąć określonego skoku. Zmierz temperaturę i podnieś zgodnie z dokładną specyfikacją.

Czy wrzątek zawsze jest właściwym testem?

Nie. Niektóre oceny i punkty całkowicie otwarte wymagają kontrolowanego zakresu i metody. Wysokość zmienia temperaturę wrzenia, a bezpośredni kontakt z naczyniem może zniekształcić wyniki. Postępuj zgodnie z procedurą producenta.

Czy częściowe otwarcie zawsze spowoduje przegrzanie?

Nie w każdych warunkach. Praca przy niskim obciążeniu może wymagać jedynie małego obszaru przepływu. Usterka staje się widoczna, gdy wytwarzanie ciepła przekracza wydajność ograniczonego obwodu.

Czy może to powodować powolne nagrzewanie?

Częściowe otwarcie zwykle ogranicza przepływ gorącej cieczy, ale zawór, który również przecieka na gnieździe, może powodować zarówno powolne nagrzewanie, jak i przegrzanie przy dużym obciążeniu. Zmierz zarówno zachowanie podczas zgrzewania na zimno, jak i skok na gorąco.

Czy należy demontować termostat, aby zapobiec przegrzaniu?

Nie. Usunięcie może zakłócić sterowanie obejściem, prędkość płynu chłodzącego, nagrzewanie, emisję, wydajność grzejnika i lokalną cyrkulację. Zamontować prawidłowo działający termostat, zgodnie z konstrukcją silnika.

Czy cena termostatu jest wiarygodnym wskaźnikiem jakości?

Sama cena nie jest dowodem kalibracji, materiałów ani trwałości. Porównaj dane testowe, kontrolę wymiarową, identyfikowalność i dostawców na rynku wtórnym . zarządzanie zmianą Ogólne rozważania dotyczące własności pojawiają się w Elecdura Przewodnik po kosztach wymiany termostatu i objawach.

Co powinien złożyć kupujący hurtowy?

Wyślij referencje OE, kompletne aplikacje, wymagania dotyczące otwarcia i skoku, wymiary termostatu i obudowy, geometrię obejścia, szczegóły uszczelek i złączy, roczną ilość, plan pobierania próbek, potrzeby pakowania i wymagane zapisy z testów. The Przewodnik zakupu termostatu płynu chłodzącego silnik pomaga w planowaniu asortymentu, a dokładne dane dotyczące zastosowania pozwalają kontrolować każdy SKU.

Zmierz pełny skok przed wymianą innych części

Peletka wosku, która zaczyna się poruszać, niekoniecznie jest zdrowa. Termostat musi zapewniać wystarczający powtarzalny skok w odpowiednich temperaturach, aby zapewnić obszar przepływu wymagany przy obciążeniu silnika. Połącz zainstalowany schemat temperatury i obciążenia z kontrolowanymi pomiarami laboratoryjnymi, a następnie wyklucz usterki chłodnicy, pompy, powietrza, wentylatora, gazów spalinowych i wyposażenia.
