Gyors válasz

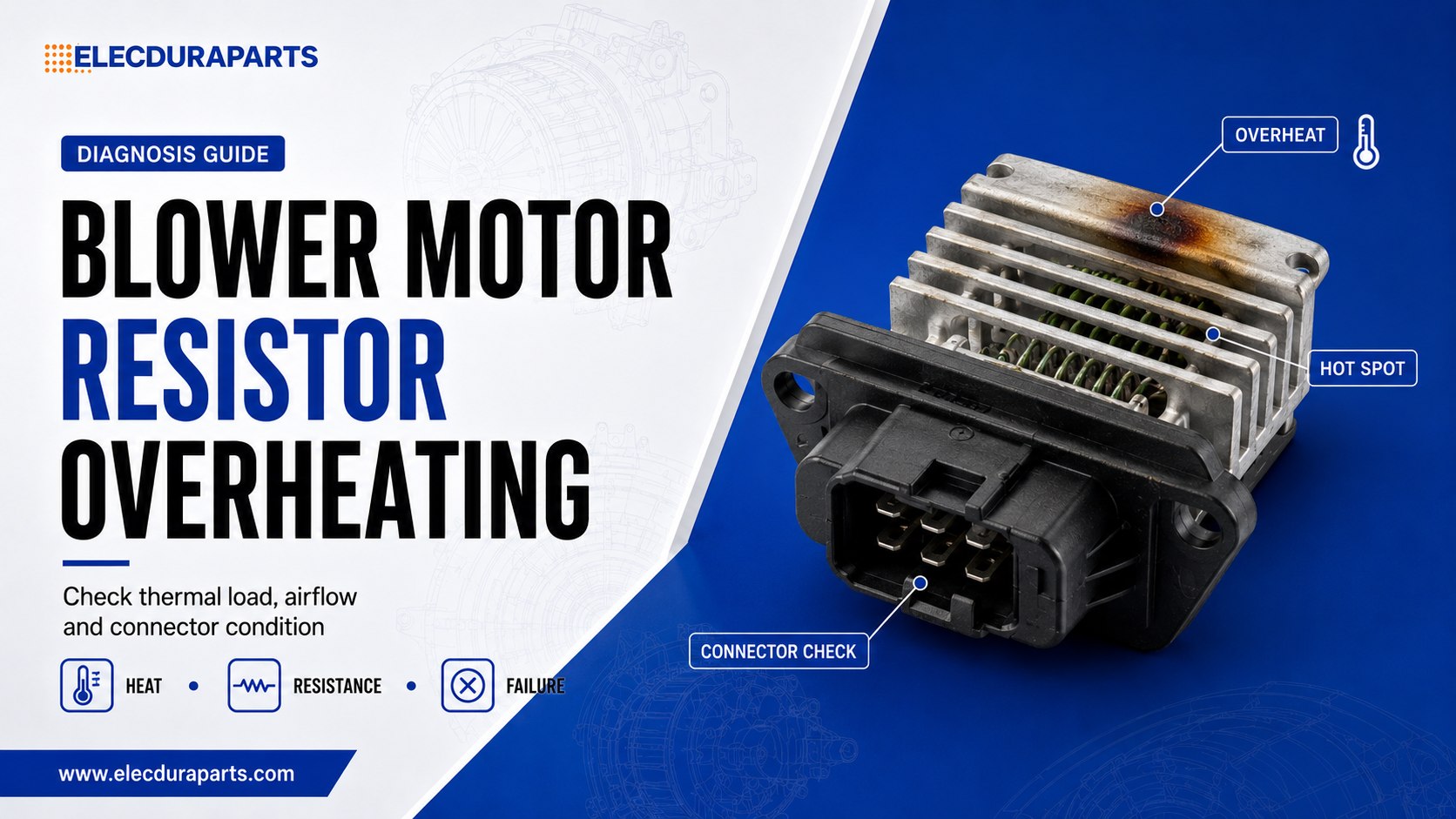

A befúvómotor-ellenállás túlmelegedését ritkán bizonyítja az elégett ellenállás önmagában. Az ellenállást vagy az elektronikus vezérlőt úgy tervezték, hogy visszautasítsa a hőt a mozgó HVAC levegőbe. Korlátozott légáramlás, túlzott fúvómotor áram, meglazult kapcsok, nem megfelelő cserealkatrész vagy belső termikus hiba mind hasonló leállási panaszokat okozhat. Diagnosztizálja a rendszert összeszerelt és működés közben: ellenőrizze a légáramlást a hűtőbordán, mérje meg a ventilátoráramot minden fordulatszámon, rögzítse a feszültségesést és a csatlakozó hőmérsékletét, majd az ellenállás hőmérsékletének trendjét a hiba bekövetkeztéig. A meglévő Elecdura részek a ventilátormotor ellenállása és a szabályozó útmutatója segít azonosítani az alkatrészcsaládokat; ez az eljárás kifejezetten a termikus bizonyítékokra és a légáramlás-függőségre összpontosít.
Miért kell a hűtőbordának a mozgó levegőben lennie?
A hagyományos ellenálláscsomag csökkenti a motor fordulatszámát azáltal, hogy az elektromos energiát hővé alakítja. Az elektronikus ventilátorvezérlő hatékonyabban kapcsolja az áramot, de teljesítménytranzisztorja továbbra is hőt termel. A gyártók a bordázott vagy kerámia részt a HVAC házba helyezik, így a fúvólevegő elvezeti a hőt. A csatlakozó és a vezérlő elektronika a légcsatornán kívül marad, védve a légáramtól és a törmeléktől.
A hőtermelés az elektromos terhelés hatására nő
Ellenállásos sebességfokozat esetén a hő követi az áram négyzetét, szorozva az ellenállással. A motoráram mérsékelt növelése ezért sokkal nagyobb hőnövekedést eredményezhet. Egy elöregedett motor száraz csapágyakkal, kefehúzással vagy dörzsölő kerékkel még járhat és mozgathatja a levegőt, ugyanakkor elegendő többletáramot igényel az elektromosan megfelelő ellenállás túlmelegítéséhez. Csak az ellenállás cseréje rövid élettartamú javítást eredményezhet.
A hűtés a tömegáramtól függ, nem a szellőző érzettől
A műszerfal egyik szellőzőnyílásánál erős levegő nem bizonyítja a megfelelő áramlást az ellenálláson. Az eltömődött kabinszűrő, az elpárologtató lapokkal teli felülete, a zárt ajtó, a beomlott csőtömítés vagy a rosszul illeszkedő ellenállás elterelheti a levegőt a bordáitól. Értékelje a teljes autóipari légkondicionáló rendszer és a helyi légcsatorna útvonal, nem pedig az utastérben való egyedüllét alapján ítélve.
A vizsgálat előtt határozza meg a panaszt
Jegyezze fel, hogy mely ventilátor-fordulatszámok nem működnek, mennyi ideig működik a ventilátor a leállítás előtt, hogy a működés visszaáll-e lehűlés után, és hogy a csatlakozóban van-e forró szag. A hőpanasznak gyakran megismételhető időjelzése van. Lehet, hogy hidegen működik, néhány perc múlva leáll, majd helyreáll, miután a jármű leült. A tartósan hiányzó fordulatszám lehet nyitott ellenálláselem, biztosíték vagy vezérlőáramkör, és más döntési utat igényel.
Külön ellenálláscsomagok az elektronikus vezérlőktől
A huzaltekercses ellenálláscsomagok általában több rögzített alacsony sebességű fokozatot biztosítanak, és tartalmazhatnak egyszeri hőbiztosítékot. Az elektronikus modulok teljesítménytranzisztort használnak, és parancsjelet fogadnak a HVAC vezérlőtől. Csökkenthetik a teljesítményt, vagy ideiglenesen leállíthatják a hőmérsékleti határértéket. A vizsgálati pontok kiválasztása vagy helyettesítő terhelés alkalmazása előtt azonosítsa a típust, a kivezetést és a névleges alkalmazást.
Ellenőrizze, hogy a nagy sebesség megkerüli-e a modult
Egyes rendszerek a maximális sebességet külön relé útvonalon továbbítják. Ha a nagy sebesség normális marad, míg a kisebb fordulatszámok eltűnnek, akkor az ellenállás ága figyelmet érdemel, de ez a minta nem bizonyítja, hogy az ellenállás okozta a saját meghibásodását. A motor túláram és a légáramlás korlátozása továbbra is lehetséges kiváltó okok.
Ellenőrizze a hűtési útvonalat az áramellátás megkezdése előtt
Távolítsa el az utastér szűrőjét, ahol a szervizeljárás lehetővé teszi, és ellenőrizze mindkét oldalát porterhelés, levelek, nedvességkárosodás vagy deformáció szempontjából. Nézze meg az ellenállás nyílásában, hogy nincs-e rajta szennyeződés a bordákon. Győződjön meg arról, hogy a modul karimája laposan illeszkedik, és a tömítés nem tartja a hűtőbordát a tervezett légáramon kívül. Vizsgálja meg a fúvókereket, hogy nincsenek-e hiányzó lapátok, szennyeződések és dörzsölődések.
Ellenőrizze az ellenállás rögzítési irányát
Egy fizikailag cserélhető egység elhelyezheti az uszonyokat egy álló zsebben, vagy megváltoztathatja a behelyezési mélységet. Hasonlítsa össze a cserét az eredetivel: a karima indexének, a borda irányának, a kapocspozíciónak és a mélységnek egyeznie kell. Böngésszen a tervezett nagykereskedelmi ventilátormotor-ellenállás család ellenőrzött alkalmazási adatok alapján, nem csak a csatlakozó megjelenése alapján.
Ellenőrizze a csatlakozó feszességét és elszíneződését
A hőtől elsötétült műanyag inkább a helyi kapocsellenállásból eredhet, nem pedig a túlmelegedett tápelemből. Ellenőrizze, hogy nincsenek-e szétszóródott anyakapcsok, oxidált kések, kicsúszott zárak és sérült huzalpréselések. A rossz csatlakozás hőt termel a csatlakozónál, és ezt a hőt a modulba vezetheti. A modul cseréje a terminál javítása nélkül az eredeti hiba a helyén marad.
Állítsa be az alaplevegő-áramlási és elektromos adatokat
Kezdje teljesen feltöltött akkumulátorral és stabil töltőfeszültséggel. Helyezzen árambilincset a ventilátor betáplálása köré, és helyezze a hőmérséklet-szondákat a modul hűtőbordájára vagy a hozzáférhető karimára és a csatlakozótestre. Ha a közvetlen bordák elérése nem biztonságos, használja ugyanazt az ismételhető külső pontot minden összehasonlításhoz. Jegyezze fel a környezeti és a beszívott levegő hőmérsékletét, mert ezek megváltoztatják a hűtési határt.
Mérje meg az áramerősséget minden parancsolt sebességnél
Futtassa a ventilátort minden sebességen elég hosszú ideig ahhoz, hogy a leolvasott értékek megálljanak. Az áramerősségnek előre láthatóan változnia kell parancs hatására, és stabilnak kell maradnia, nem pedig emelkedni, ahogy a motor felmelegszik. Hasonlítsa össze az eredményt a szervizinformációkkal vagy egy ismert jó járművel, ha elérhető. A helyes A fúvómotor szerelvényének szabadon kell forognia, és túlzott áramerősség nélkül kell viselnie a terhelést.
Mérje meg a feszültséget a motoron és a modulon
Jegyezze fel az akkumulátorfeszültséget, a motorkapocsfeszültséget és a feszültségesést a táp- és a testoldalon. Az áramlás irányában okozott alacsony motorfeszültség csökkentheti a légáramlást, miközben az ellenállás továbbra is jelentős hőt bocsát el. Ezzel szemben a túláramú motor normális kinézetű feszültséget tud előállítani rendellenes áram mellett. A feszültséget és az áramerősséget együtt kell értelmezni.
Ne következtessen áramerősségre a biztosíték méretéből
A névleges biztosíték megvédi a vezetékeket a súlyos túlterheléstől; ez nem a motor normál áramspecifikációja. A motor a biztosíték névleges értéke alatt működhet, miközben túllépi az ellenállás folyamatos termikus kialakítását.
Trend hőmérséklet a hiba megjelenéséig
A telepített modullal üzemeltesse a rendszert a reklamációs feltételek mellett. Használja ugyanazt a recirkulációs beállítást, a ventilátor fordulatszámát, a motor állapotát és a szívóhőmérsékletet. Rendszeres időközönként naplózza az áramot, a modul hőmérsékletét, a csatlakozó hőmérsékletét és a kilépő levegő áramlását. A grafikon hasznosabb, mint egyetlen infravörös leolvasás, mert megmutatja, hogy a hő közelít-e egy stabil fennsíkhoz, vagy tovább emelkedik-e a leállás felé.
Ismerjen fel egy normál termikus fennsíkot
Az egészséges rendszer eleinte gyorsan felmelegszik, majd eléri a hozzávetőleges egyensúlyt a termelt hő és a léghűtés között. A hőmérséklet változhat a sebesség váltásakor, mivel az elektromos disszipáció és a légáramlás egyaránt változik. A stabilitás többet számít, mint egy általános hőmérsékleti szám.
Ismerje fel a hőkezelést vagy a védelmet
Ha a hőmérséklet tovább emelkedik, miközben az áram túlzott marad, gyanítson motorterhelésre. Ha az áram normális, de gyenge a légáramlás a bordákon, keresse meg a korlátozást vagy a rögzítési problémát. Ha a légáramlás és az áramerősség megfelelő, de az elektronikus vezérlő szokatlanul alacsony házhőmérsékleten ismételten lekapcsol, akkor a belső érzékelés vagy a teljesítményfokozat hibás lehet.
Használjon szabályozott légáramlási változtatásokat a függőség bizonyítására
A diagnózis erősebbé válik, ha egy kontrollált változás meghozza a várt eredményt. Soha ne zárja el a légcsatornát rögtönzött stressztesztként. Ehelyett hasonlítsa össze a rendszert egy ismert korlátozott fülkeszűrővel, amelyet eltávolítottak, a törmeléket eltávolították, vagy a sérült tömítést megfelelően szerelték fel. Ha a hőmérséklet lejtése csökken, és a leállás megszűnik, miközben az áramerősség hasonló marad, akkor a légáramlás volt az okozati tényező.
Mérje meg a helyi áramlást, ha lehetséges
Egy megismételhető csatornaszakaszon található szélmérő dokumentálhatja a relatív javulást, bár az abszolút értékek a csatorna területétől és a szonda elhelyezésétől függenek. Csak akkor használjon füstöt, ha a jóváhagyott műhelyeljárás megakadályozza a szennyeződést. A cél annak ellenőrzése, hogy a levegő áthalad-e a hűtőbordán, nem csupán a levegő távozik valahol a kabinból.
Tartsa érintetlenül a biztonsági határokat
Ne működtesse a ventilátort szabadon álló forgó alkatrészekkel, ne hagyja ki a hővédelmet, és ne hűtse le a modult külső ventilátorral, és hívja befejezettnek a javítást. Az ilyen módszerek megváltoztatják a rendszert, és elrejthetik a valódi hibát. Használjon ellenőrzött megfigyeléseket, amelyek megőrzik a telepített elektromos és légáramlási útvonalakat.
Különítse el a motor túláramot az Airflow éhezéstől
Ez a két ok gyakran együtt létezik. A piszkos kerék nehézzé és kiegyensúlyozatlanná válhat, miközben a felgyülemlett törmelék blokkolja az elpárologtatót vagy a szűrőt is. A diagnózis felállítása független mérésekből. A nagy áram normál helyi légáramlással a motor ellenállása vagy elektromos meghibásodás felé mutat. A normál áram gyenge helyi légáramlással szűkülés, szivárgás vagy szerelés felé mutat. Nagy áramerősség és gyenge légáramlás esetén mindkét ágat ki kell javítani az új modul minősítése előtt.
Tesztelje a motor feszültségesésének határait
Mérjen az akkumulátor pozitívtól a motor tápáig és a motor testétől az akkumulátor negatívig terhelés alatt. Mozgassa a szondákat a csatlakozókon és a toldásokon, hogy megtalálja a feszültséget fogyasztó szakaszt. A felfelé irányuló leesés lelassíthatja a motort, csökkentheti a hűtőlevegőt és egyidejűleg felmelegítheti a terminált. A A nagykereskedelmi ventilátormotor-szerelvény kiválasztási útvonalát csak a vezetékezés és a mechanikai terhelés szétválasztása után szabad használni.
Találgatás nélkül ellenőrizze a mechanikai ellenállást
Lekapcsolt tápellátás mellett forgassa el a kereket a szervizeljárásnak megfelelően, és ellenőrizze a ház érintkezését, a tengely holtjátékát és a szennyeződést. A szabad pörgés érzése önmagában nem kalibrált áramteszt, de a nyilvánvaló ellenállás alátámasztja az elektromos eredményeket. Ellenőrizze, hogy a kerék átmérője és eltolása megfelelő-e; egy nem megfelelő kerék kevesebb levegőt mozgathat, miközben eltérően terheli a motort.
Keresse meg a Fűtés feszültségeséssel csatlakozóját
Visszaszondázzon szétterítő kapcsok nélkül, és mérjen közvetlenül minden egyes terhelt csatlakozáson. Az egészséges kapcsolat nagyon kevés feszültséget fogyaszt. A rezisztív krimpelés vagy laza érintkező koncentrált csepp- és hőforrást hoz létre. Hasonlítsa össze a hőmérsékletet a tápkivezetésnél, a földelésnél és a modultestnél. Ha a csatlakozó hőmérséklete gyorsabban emelkedik, mint a hűtőborda, ez a helyi csatlakozási hiba erős bizonyítéka.
Javítsa meg a terminálrendszert egységként
Ha a műanyag elszenesedett, vagy a rugó feszültsége megszűnik, nem elegendő csak a látható penge cseréje. Kövesse a terminál, a tömítés, a vezetékhossz és a ház jóváhagyott javítását. Ellenőrizze a krimpelés minőségét és a feszültségmentesítést, majd ismételje meg a terheléses feszültségesés tesztet. Elecdura részek az utángyártott alkatrészekkel kapcsolatos útmutatások támogathatják a termékcsalád felülvizsgálatát, de a járműoldali csatlakozót még vissza kell állítani.
A hőleállási bizonyítékok értelmezése
Megfigyelt bizonyítékok |
Legvalószínűbb irány |
Megerősítés szükséges |
Nagy motoráram, megfelelő légáramlás, növekvő modul hőmérséklet |
A motor mechanikai vagy elektromos terhelése |
Motoráram-összehasonlítás és légellenőrzés |
Normál áram, gyenge áramlás a hűtőbordán |
Szűrő, csatorna, elpárologtató vagy szerelési korlátozás |
A szabályozott légáramlás helyreállítása csökkenti a hőmérséklet lejtőjét |
Csatlakozó hotspot és mérhető kapocsfeszültségesés |
Kapocsfeszültség, oxidáció vagy krimpelési hiba |
A határteszt leválasztja a kapcsolatot |
Normál áram és légáramlás, idő előtti megismételhető leállás |
A belső modul hő- vagy teljesítmény-fokozat hibája |
Ismert-jó összehasonlítás azonos körülmények között |
Lehűlés után nincs helyreállítás az ellenálláscsomagon |
Nyitott elem vagy egyszeri hőbiztosíték |
Elszigetelt ellenállás és áramkör ellenőrzések |
Ne tévessze össze a parancs eltávolítását a hővédelemmel
Figyelje a vezérlő bemenetet, miközben a kimenet eltűnik. Ha a HVAC vezérlő egy másik érzékelő vagy hálózati körülmény miatt eltávolítja a parancsot, akkor lehet, hogy az ellenállás megfelelően engedelmeskedik. Az elektronikus modul, amely stabil parancsot és teljesítményt kap, de a hőmérséklet emelkedésével visszavonja a motor teljesítményét, jobb hővédelmi jelölt.
A próbapadi tesztelésnek szigorú korlátai vannak
Ellenállásmérésekkel lehet azonosítani a nyitott huzaltekercses elemet, ellenőrzött elektronikus tesztekkel pedig ellenőrizni lehet az alapvető modul reakcióját. Nem tudják reprodukálni a beépített légcsatornát, a motoráramot, a töltőfeszültséget és a hőelnyelést, hacsak a szerelvényt nem erre a célra tervezték. Soha ne helyezzen feszültség alá a nagyáramú modult lazán a padon meghatározott hűtés és védelem nélkül.
Használjon próbapadi ellenőrzéseket megerősítésként, ne szimulációként
A forrasztási kötéseket, a termikus interfész anyagát és a hőbiztosítékot csak akkor vizsgálja meg, ha a szétszerelés elemzés céljából megengedett, nem pedig akkor, ha az alkatrésznek működőképesnek kell maradnia. A beszállító laboratórium kalibrált légáramlási alagutakat és programozható terheléseket használhat. A műhelynek elsősorban a telepített rendszer bizonyítékaira és a biztonságos ismert-jó összehasonlításra kell támaszkodnia.
Döntse el, hogy mit kell cserélni
Megtalálás |
Helyes cselekvés |
Javítás utáni igazolás |
Korlátozott helyi légáramlás |
Távolítsa el a korlátozást, és állítsa vissza a tömítéseket vagy a rögzítést |
A légáramlás javul, és a hőmérséklet stabil platót ér el |
Légfúvó túláram |
Javítsa meg a mechanikai zavart vagy cserélje ki a jóváhagyott motort |
Az áram minden sebességnél visszatér a várt tartományba |
Sérült csatlakozó |
Javítsa meg a házat, a kivezetéseket és az érintett vezetéket |
A betöltött terminál csepp és a hotspot eltűnik |
Nyissa ki a hőbiztosítékot az ok kijavítása után |
Cserélje ki az ellenálláscsomagot egy megfelelő alkatrészre |
Minden sebesség teljes fűtési cikluson keresztül működik |
Idő előtti elektronikus leállás megfelelő bemenetekkel |
Cserélje ki az érvényesített vezérlőt |
Stabil kimenet reprodukált panaszkörülmények között |
Egyezze meg OE számot, az elektromos architektúrát, a csatlakozókulcsot és a hűtőborda geometriáját. A széles klíma alkatrész katalógus és A termékkategóriák biztosítják a navigációt, de az alkalmazási adatok és mérések határozzák meg a végső választást.
Minősítsen cserealkatrészeket a termikus tartalékhoz
Az importőröknek és forgalmazóknak többet kell értékelniük, mint a kezdeti funkciót. Minta alkatrészek reprezentatív légáramlás, feszültség és motorterhelés alatt. Rögzítse a hőmérséklet-emelkedést, a leállási küszöböt, a helyreállítási viselkedést és a csatlakozó hőmérsékletét. Hasonlítsa össze a hűtőborda tömegét és geometriáját, a kerámiatartót, a tekercscsatlakozást, a tranzisztor-rögzítést és a termikus interfész lefedettségét a jóváhagyott specifikációval.
Ellenőrizze a hőbiztosíték kalibrálását
A túl korán kinyíló biztosíték kellemetlen hibákat okoz; a túl magas besorolás nem biztos, hogy védi a környező tokot. Megköveteli az alkatrészek nyomon követhetőségét és az ellenőrzött összeszerelési nyilvántartást. Ne következtessen hőkalibrálásra a biztosíték megjelenéséből. Kérjen érvényesített tesztbizonyítékot a Elecdura részeken keresztül források letöltése vagy közvetlen műszaki kérdés.
Audit terminál és fröccsöntési minőség
Ellenőrizze a bevonatot, a penge vastagságát, a tartóerőt, a csapást, a tömítőfelületeket és a méretkonzisztenciát. A nem megfelelő kapocsigazítás növeli a behelyezési erőt vagy csökkenti az érintkezési felületet. Hasonlítsa össze a tételek mintáit, őrizze meg a fényképeket, és kapcsolja össze a hibákat a dátumkóddal. Elecdura alkatrészinformáció ehhez az importőrök és a nagykereskedők támogathatják a kereskedelmi minősítési folyamatot.
Tételszintű bizonyíték szükséges
Tartsa együtt a bejövő áramterhelési eredményeket, a hőgörbéket, a méreteket és a szállítói tételazonosítókat. Egy aranyminta átadása nem biztosítja a konzisztenciát a gyártás során.
Dokumentáljon egy megismételhető műhelytesztet
Azonosítsa az ellenállás-csomag vagy az elektronikus vezérlő architektúráját.
Rögzítse a panaszok sebességét, időzítését és helyreállítási viselkedését.
Vizsgálja meg a szűrőt, a csatornát, a hűtőborda ülését, a kereket és a csatlakozót.
Mérje meg az akkumulátor feszültségét és a motor áramát minden sebességnél.
Mérje meg a terhelt teljesítmény- és földoldali feszültségesést.
Helyezzen ismételhető hőmérsékletszondákat a modulra és a csatlakozóra.
Futtassa a telepített rendszert az eredeti feltételekkel.
Naplózza az áramot, a légáramlást és a hőmérsékletet, amíg stabil vagy meghibásodott.
Használjon szabályozott légáramlás-korrekciót az okozati összefüggés bizonyítására.
Válassza le a csatlakozó, a motor, a parancs és a belső modul hibáit.
Szüntesse meg a kiváltó okot, mielőtt másik ellenállást telepítene.
Ismételje meg a teljes hőciklust, és mentse el az előtte-utána adatokat.
Használja a Elecdura részeket műszaki cikkkönyvtár , hogy az eljárást a kapcsolódó diagnosztikai hivatkozásokkal megőrizze. Termékkel és szállítmányozással kapcsolatos kérdések esetén tekintse át Elecdura alkatrészek képességeit , és küldje el a mért alkalmazási adatokat a következőn keresztül kapcsolati oldal.
Végső diagnosztikai elv
Az égett ellenállás a hő bizonyítéka, nem pedig a hő eredete. A döntő teszt a motoráramot, a helyi légáramlást, a terheléses feszültségesést és a hőmérsékleti idővonalat kombinálja. Korrigálja a légáramlás éhezést, a motor túláramát vagy a kapocsellenállást, mielőtt a modult hibáztatná. Ha ezeket a külső feltételeket ellenőrizzük, és a vezérlő még mindig idő előtt leáll, a csere bizonyítékokon alapuló döntés lesz, nem pedig alkatrészcsere kísérlet.
Az alkalmazás-specifikus oldalak, mint pl Hyundai ventilátor motor ellenállások és A Volkswagen légfúvómotor-ellenállásait , valamint a Ford és a Mercedes-Benz alkalmazásokat a termikus ok megállapítása után ellenőrzött OE és járműadatok alapján kell szűrni.
Az utolsó ellenőrzésnek tartalmaznia kell a legalacsonyabb ellenállással vezérelt fordulatszámot, mivel ez kombinálhatja a nagy ellenállás-disszipációt a legkevesebb hűtőlevegő-áramlással. Folytassa a futást elég hosszú ideig, hogy túllépje az eredeti hibaidőt, majd minden sebességgel járjon be, és indítsa újra a járművet. Leállítás után ellenőrizze újra a csatlakozó hőmérsékletét, mert a hő tovább vándorolhat, ha a légáramlás leáll. A javítás csak akkor fejeződik be, ha az áram stabil marad, a modul elér egy megismételhető platót, minden parancs a várt motorválaszt adja ki, és egyetlen terminál sem mutat rendellenes terhelésű feszültségesést. Jegyezze fel a kabinszűrő végső állapotát a jövőbeni karbantartási összehasonlításhoz. Ez a fegyelmezett megerősítés megkülönbözteti a tartós rendszerjavítást az ideiglenes hidegindítási sikertől.
