Hűtőfolyadék buborékolása a tartályban: Hogyan lehet azonosítani a levegőt, a forrást vagy az égési gázt

A hűtőfolyadék buborékolása a tartályban öt nagyon különböző eseményt írhat le: normál visszatérő áramlás, rekedt üzemi levegő elhagyása a körből, helyi forrás, szivárgáson keresztül a rendszerbe szívott gáz vagy az égési nyomás belépése a hűtőfolyadék járatába. A buborékok hasonlónak tűnnek az áttetsző műanyagon keresztül, de időzítésük és a körülöttük lévő rendszerfeltételek nem azonosak. A megbízható diagnózis tehát még a motor felforrósodása előtt megkezdődik. Jegyezze fel, mikor kezdődnek a buborékok, hogy fel van-e szerelve a kupak, milyen gyorsan fejlődik a nyomás, mit csinál a fűtőberendezés, és hogy a hűtőfolyadék hőmérséklete stabil-e.

Ez a megkülönböztetés megakadályozza a hűtő, a termosztát, a vízszivattyú vagy a motor alkatrészeinek szükségtelen cseréjét. Elecduráé A motorhűtő alkatrészek választéka olyan alkatrészeket foglal magában, amelyek szabályozzák az áramlást, a hőelvezetést és a légáramlást, de nem szabad egyetlen alkatrészt sem kiválasztani a buborékok látásából. A hasznos bizonyítékok a hűtőkörből, mint rendszerből származnak.

Gyors válasz: normálisak a buborékok a hűtőfolyadék-tartályban?

Néhány buborék a hűtőfolyadék szervizelése után normális lehet, miközben a beszorult levegő eléri a légtelenítési pontot. Egy látható visszatérő áramlás is megzavarhatja a tartályt anélkül, hogy hibát jelezne. A hidegindításból származó folyamatos buborékok, a tömlő gyors megkeményedése, a terhelés alatt kinyomott hűtőfolyadék, a megfelelő légtelenítés után ismételt levegő vagy a pozitív égési gázteszt nem normális. A csak a túl magas hőmérséklet közelében kezdődő buborékolás inkább forrásra vagy rossz keringésre utal, semmint a fejtömítéssel kapcsolatos azonnali következtetésre.

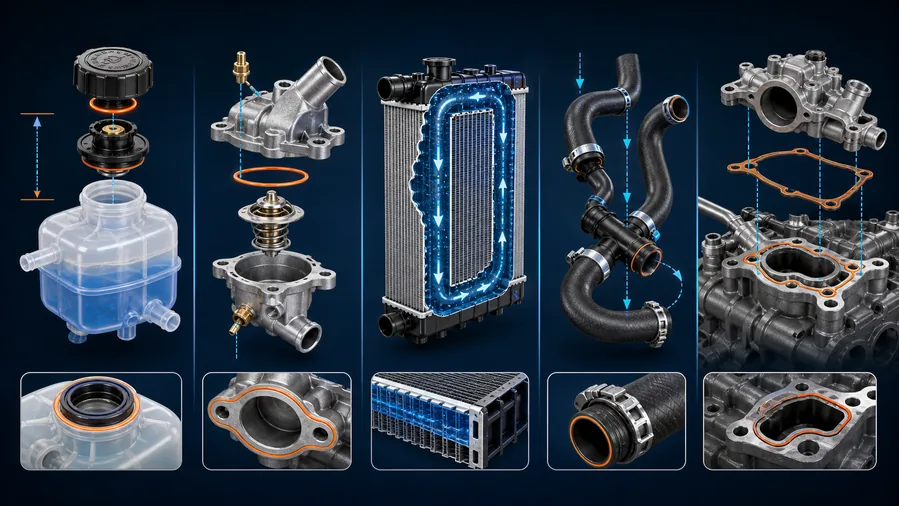

1. kép: Hűtőkör és légtelenítési útvonal; címkézze fel a nyomáshatárt és a tartály visszatérési útvonalát.

Olvassa el a buborékmintát, mielőtt elnevezi a sikertelen részt

A hűtőfolyadék-tartály megfigyelési pont, nem hibakód. Viselkedése attól függ, hogy a jármű túlnyomásos tágulási tartályt vagy nem túlnyomásos túlfolyó palackot használ. A túlnyomásos tartály a fő áramkör része, és folyamatos kis visszatéréssel rendelkezhet. A túlfolyó palack a nyomás növekedésével kiszorított hűtőfolyadékot kap, a rendszer lehűlésekor pedig visszaadja a hűtőfolyadékot. A két elrendezés összekeverése a normál mozgást hamis diagnózissá változtathatja.

Hidegindítás után azonnal buborékok keletkeznek

Valódi hidegindításkor a hűtőfolyadék messze a forráspontja alatt van. Az ismétlődő gázimpulzusok ebben a szakaszban nem magyarázhatók pusztán hővel. Az égési szivárgás aggodalomra ad okot, különösen akkor, ha a felső tömlő szokatlanul gyorsan megszilárdul, vagy a gáztermelés a hengerterheléssel nő. Azonban nyitott tartály, alacsony hűtőfolyadék szint, szívóoldali szivárgás vagy nem megfelelően elvezetett visszatérő vezeték is bejuthat levegőbe. Győződjön meg arról, hogy a rendszer megtelt és zárt a terv szerint, mielőtt a mintát égési bizonyítékként kezelné.

A hideg nyomás informatívabb, mint a buborék mérete

A buborék mérete a tartály geometriájával és a visszatérő vonal helyzetével változik. A nyomás viselkedése jobban átadható. Csatlakoztassa a jóváhagyott hűtőrendszer-nyomószerszámot, amikor a motor hideg, figyelje meg az alapvonalat, majd indítsa be a motort anélkül, hogy hagyná túlmelegedni. A motor begyújtását követő gyors nyomásemelkedés különbözik a hőtágulás okozta lassú növekedéstől. Soha ne távolítsa el a forró nyomássapkát ennek a megfigyelésnek a végrehajtásához.

Buborékok a hűtőfolyadék szervizelése utáni felmelegedés során

A frissen feltöltött rendszerek visszatartják a levegőt a fűtőmagban, a hengerfej galériákban, a termosztátházban és a magas tömlőhurkokban. Amint a termosztát nyitni kezd, ezek a zsebek a légtelenítő vezeték felé mozoghatnak. A fűtőtest teljesítménye váltakozva meleg és lehűlhet, miközben a levegő áthalad. Kövesse a járműgyártó töltési módját; egyes rendszerek vákuumtöltést, megemelt tartályt, légtelenítő csavart, segédszivattyú parancsot vagy speciális fűtési beállítást igényelnek. A A motor hűtőfolyadék-termosztátja befolyásolja, hogy a fő hűtőkör mikor csatlakozik az áramlási útvonalhoz, így az abban a pillanatban felszabaduló levegő nem jelenti automatikusan a hibás termosztátot.

A szervizlevegő megszűnése ésszerű magyarázat

A szervizlevegőnek csökkennie kell az eljárás befejeztével, és nem szabad visszatérnie a teljes fűtési ciklus, a teljes lehűtés és a szintkorrekció után. A fűtőteljesítmény ismételt elvesztése, a tartály újbóli leesése vagy minden reggel új zseb feloldatlan szivárgást, rossz töltési módot vagy gáz bejutását a körbe. Minden lehűlés után dokumentálja a hozzáadott mennyiséget; az ismételt kiegészítések értelmesebbek, mint egy átmeneti buborék epizód.

Buborékok csak akkor jelennek meg, ha a motor forró

A csak forró bugyborékolás a forralás és a keringés felé tereli a figyelmet. A hűtőfolyadék helyben felforrhat még akkor is, ha a műszerfali mérőműszer nem érte el a legmagasabb zónát. Az alacsony rendszernyomás csökkenti a forráspontot. Gyenge kupaktömítés, repedt tartálynyak, sérült tömlőcsatlakozás vagy külső szivárgás megakadályozhatja, hogy a rendszer megtartsa a tervezett nyomást. A korlátozott áramlás miatt forró pontok keletkezhetnek a hengerfejben, miközben a radiátor kimenete sokkal hűvösebb marad.

A radiátornak vissza kell utasítania a neki szállított hőt. A belső csőelzáródások, a külső bordák eltömődése, a ventilátor alacsony légáramlása vagy a hűtő előtti eltömődött kondenzátor megemelheti a hűtőfolyadék hőmérsékletét bizonyos üzemi körülmények között. Hasonlítsa össze az állapotot az Elecdura állapotával autóipari hűtőkör és radiátor hűtőventilátor szerelvényeket csak a hibás funkció azonosítása után.

Buborékok leállítás után

Amikor a motor leáll, a hűtőfolyadék áramlása azonnal lelassulhat, miközben a fém hőmérséklete tovább viszi a hőt a közeli járatokba. Ez a hőelvezetés gurgulázást vagy buborékolást okozhat, ha a rendszerben határnyomás van, levegő rekedt, nincs elegendő hűtőfolyadék vagy helyi forró zóna van. Egyes járművek leállítás után elektromos szivattyúkat vagy ventilátorokat működtetnek; mások nem. Hasonlítsa össze a viselkedést a jármű vezérlési stratégiájával, ahelyett, hogy azt feltételezné, hogy bármilyen leállítás utáni hang abnormális.

Miért termel a hűtőrendszer buborékokat?

Beszorult levegő és hiányos légtelenítés

A levegő összenyomható; hűtőfolyadék gyakorlatilag nem. A zseb megváltoztatja a szivattyú bemeneti viszonyait, megszakítja a fűtőmag áramlását, és a hőmérséklet emelkedésével kitágul. A zseb többször is elmozdulhat ahelyett, hogy elhagyná, ha a légtelenítő vezeték eltömődött, vagy ha egy tömlőhurok a tervezett töltési pont felett helyezkedik el. Egy nagy teherautóban vagy terepjáró gépben a távoli tartályok és a hosszú fűtősorok különösen fontossá teszik az útvonaltervezést. Elecdura elválik országúti hűtési alkalmazásoktól terepjáró termikus rendszerek , mivel a tartály magassága, a tömlő hossza, a munkaciklus és a szolgáltatás elérése jelentősen eltérhet.

Helyi forrás elégtelen nyomás miatt

A nyomássapka egy kalibrált határ. Ha a tömítőfelületek, a rugó, a szelep vagy a nyak felülete nem képes megtartani a nyomást, a hűtőfolyadék forráspontja csökken. A kupak tisztának tűnhet, és még korán kinyílik; a nyak akkor is eltorzulhat, ha maga a sapka áthalad. Tesztelje a kupakot és a rendszert a megfelelő adapterrel. A termosztát cseréje, mivel a buborékok a normál üzemi hőmérséklet közelében jelentek meg, nem korrigálja azt a nyomáshatárt, amely nem tud lezárni.

Korlátozott keringés

A keringés függ a szivattyú teljesítményétől, a szíj vagy az elektromos szivattyú vezérlésétől, a termosztát helyzetétől, a tömlő integritásától, a radiátor áramlási elosztásától és a belső elzáródás hiányától. A sérült szivattyú járókerék alapjáraton elegendő hűtőfolyadékot mozgathat, de terhelés alatt nem. Az alacsonyabb tömlő nagy szivattyúigény esetén összeeshet, ha gyenge a megerősítése. A termosztát részben kinyílhat, a radiátor pedig csak csöveinek egy töredékén tud átengedni hűtőfolyadékot. Mindegyik állapot magas helyi hőmérsékletet hozhat létre anélkül, hogy ugyanazokat a külső tüneteket okozná.

Égési gáz belépő hűtőfolyadékba

Szivárgási út előfordulhat a fejtömítésen, repedt öntvényen, a bélés tömítésén vagy más égéssel szomszédos felületen. A hűtőfolyadékba belépő gáz kiszoríthatja a folyadékot, növelheti a nyomást és megszakíthatja a keringést. Előfordulhat, hogy ugyanaz a motor nem mutat látható olajszennyeződést. Ezzel szemben a hűtőfolyadékban lévő olajnak több lehetséges forrása is van, amint azt a olajhűtő versus fej-tömítés diagnosztikai útmutató . Használjon gázspecifikus bizonyítékokat, ne csak a folyadék megjelenésére hagyatkozzon.

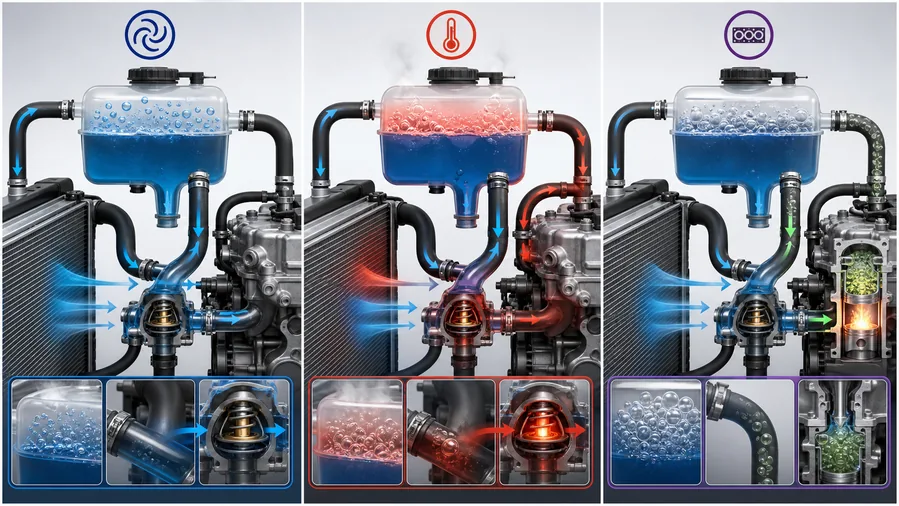

2. kép: Három buborékminta hidegindítási, melegindítási és szervizelés utáni időzítési címkékkel.

Diagnosztikai sorozat, amely megőrzi a bizonyítékot

1. Határozza meg a rendszer pontos elrendezését

Ellenőrizze, hogy a látható tartály nyomás alatt van-e, hová lép be a kis visszatérő vagy légtelenítő vezeték, van-e külön hűtősapka, és hogy a termosztát a motor kimenetében, bemenetében vagy egy integrált házban van-e. Rekord motor, modellév, felszerelési modell és hűtőcsomag. Ne nyissa ki a forró rendszert.

2. Ellenőrizze a hűtőrendszert

Teljesen hideg motor mellett ellenőrizze a szintet a megfelelő jelzéshez képest. Vizsgálja meg a megszáradt hűtőfolyadék-nyomokat a kupak nyakánál, a tartály varratánál, a tömlőcsatlakozásoknál, a termosztátháznál, a radiátortartályoknál, a fűtési csatlakozásoknál, a szivattyú szellőzőnyílásánál és a hűtő interfészeknél. Egy kis külső szivárgás levegőt engedhet be a lehűlés során anélkül, hogy nagy tócsát hagyna. A műanyag házak fokozott figyelmet érdemelnek, mert a hőöregedés, a felület torzulása és a telepítési feszültség időszakos tömítést okozhat. Elecduráé A nagykereskedelmi termosztátprogram magában foglalja az egyedi termosztátokat és az alkalmazástól függő házszerelvényeket is, amelyeket nem szabad azonos szolgáltatási határként kezelni.

3. Ügyeljen a szabályozott hidegindításra

Használja a rendszerhez jóváhagyott megfigyelési módszert. Jegyezze fel a buborékok első megjelenését, a motor fordulatszámát, a tömlő szilárdságát, a hűtőfolyadék mozgását, a fűtés viselkedését és a kiolvasó műszer hőmérsékletét. Ha a gázimpulzusok azonnal megindulnak és a terhelés hatására felerősödnek, őrizze meg ezt a bizonyítékot az égési gáz vizsgálatához. Ne pörgessen fel nyitott vagy alultöltött rendszert pusztán azért, hogy látható mozgást hozzon létre.

4. Inkább ellenőrizze a hőmérsékletet, mint egy mérőműszert

Hasonlítsa össze a szkennelési adatokat kalibrált érintkezővel vagy infravörös méréssel a megfelelő felületeken. Erősítse meg a termosztát nyitását a radiátor bemeneti hőmérsékletének változásával és a várható áramlási reakcióval. Ahelyett, hogy minden tömlőnél egy mérést végezne, térképezze fel a radiátort. A széles, progresszív hőmérsékletesés különbözik az izolált hideg szakaszoktól, amelyeket a csövek rossz eloszlása ​​okoz.

Értelmezze a fűtőelem kimenetét áramlási jelzésként

A túlmelegedés során lehűlt fűtőelem a folyadékáramlás megszakadását jelzi a fűtőmagban, gyakran alacsony szint, gázkiszorítás, szivattyúkavitáció vagy nagy légzsák miatt. A folyamatosan meleg fűtőteljesítmény nem bizonyítja, hogy a radiátor tiszta, de segít meghatározni, hogy melyik ágban van még keringés.

5. Ellenőrizze a nyomástartást és a kupakot külön

Nyomáspróbát végezzen a hideg rendszeren a gyártó eljárása szerint, és ellenőrizze a külső szivárgást és a nyomáscsökkenést. Tesztelje a kupakot a megfelelő nyakadapterrel. A műhelynyomást tartó rendszerben továbbra is csak égetési terhelés mellett tud égésszivárgás kialakulni, így a statikus nyomáspróba és a gázpróba különböző kérdésekre ad választ.

6. Helyesen végezzen égési gáz tesztet

Kövesse a teszt gyártójának mintavételi eljárását, és kerülje a folyékony hűtőfolyadék beszívását a tesztkamrába. A pozitív eredmény jelentős bizonyíték; a tünetmentes üresjárat során kapott negatív eredmény nem mindig zárja ki az időszakos terheléstől függő szivárgást. Ha a panasz csak vontatásnál vagy emelésnél jelentkezik, akkor a műhelyben szükség lehet ellenőrzött terhelési próbára, hengerszivárgási korrelációra vagy a motornak megfelelő nyomásrögzítésre.

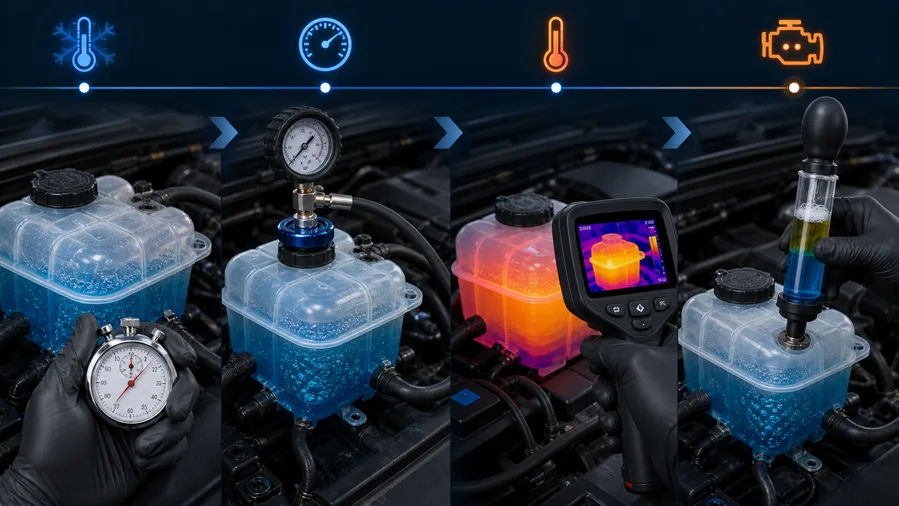

3. kép: Diagnosztikai szekvencia biztonsági kapukkal és a csere előtt szükséges bizonyítékokkal.

Bizonyítékmátrix: Mit tudnak és mit nem bizonyítanak az egyes tesztek

Mikor hagyja abba a vezetést

Állítsa le a motort és hagyja lehűlni, ha a hűtőfolyadék kiürül, a hőmérséklet ellenőrizhetetlenül emelkedik, a fűtés hirtelen lehűl a túlmelegedés során, figyelmeztetés esetén le kell állítani, vagy a tömlők és a tartály rendellenes nyomást mutat. A folyamatos működés a kupak, a tömlő, a termosztát, a ventilátor vagy a radiátor probléma hengerfej-torzulást vagy csapágykárosodást okozhat. Soha ne távolítsa el a nyomássapkát, amíg a hűtőfolyadék forró.

Illessze a cserealkatrészeket a megerősített hibához

Külön nyomásszabályozás, hűtőfolyadék-áramlás és légáramlási sorrend

A nyomáshatár meghibásodása hőcserélő helyett sapkát, tartályt, nyakat, tömlőt vagy tömítést igényelhet. Az áramlásszabályozás meghibásodása magában foglalhatja a termosztátot, a házat, a szivattyút vagy az elzáródott járatot. A légáramlás meghibásodása megkövetelheti a hűtőventilátor motor , relé, modul, lapát vagy teljes burkolat. Tartsa külön ezeket az ajánlati ágakat, hogy a műhely ne kapjon radiátort ventilátoráram-probléma esetén.

Ha a hűtőfolyadék motor- vagy sebességváltó-olajat tartalmaz, azonosítsa azt a hőcserélőt, amely mindkét folyadékon osztozik. Elecduráé Az olajhűtő választék alkalmazás-specifikus lemez-, ház-, csatlakozó- és tömítéskonfigurációkat tartalmaz. Javítsa ki a szennyeződés forrását, és határozza meg, hogyan kell megtisztítani a maradék kört, mielőtt új hűtőalkatrészeket telepítene.

A diagnózisnak hibás funkcióval és szolgáltatáshatárral kell végződnie. Hűtő esetén ellenőrizze a mag méreteit, a tartály elrendezését, a bemeneti és kimeneti helyzetet, a sebességváltó vagy a motorolaj-hűtő csatlakozásait, az érzékelőportokat, a rögzítési pontokat, a sapka nyakának elrendezését és a ventilátor-burkolat interfészt. A A nagykereskedelmi radiátorválasztékot az alkalmazás és a fizikai konfiguráció határozza meg, nem pedig a mag megjelenése.

Termosztáthoz vagy házszerelvényhez adja meg az OE hivatkozást, a motorkódot, a szervizadatokból származó nyitási specifikációt, a feltérképezett termosztátok csatlakozóinak részleteit, a ház portjainak elrendezését, a mellékelt tömítéseket, és azt, hogy az érzékelőket szállítják-e vagy szállítják-e. Légáramlási hiba esetén állapítsa meg, hogy a jármű egyetlen ventilátort, kettős ventilátort, külön motorokat, soros/párhuzamos reléket vagy PWM vezérlőmodult használ-e. Tekintse át a nagykereskedelmi hűtőventilátor opciókat , mielőtt eldönti, hogy a motor vagy a teljes szerelvény a biztonságosabb szervizegység.

Ne rendeljen radiátort, termosztátot, ventilátort vagy olajhűtőt pusztán azért, mert buborékolt a hűtőfolyadék. Küldje el az OE-számot, a jármű vagy berendezés modelljét, a motort, a hűtőrendszer elrendezését, a hiba bizonyítékait, a csatlakozók és a portok fényképeit, a kulcs méreteit és a szükséges mennyiséget a Elecdura kapcsolati oldal . Ez az információ lehetővé teszi, hogy az árajánlat a megerősített hűtési funkciót kövesse a leglátványosabb tünet helyett.

Az ellenőrzött csereutak szélesebb választékához tekintse át az Elecdura-t hűtési és hőkezelési termékek . Ha a vizsgálat azt mutatja, hogy a termosztát nyitva vagy zárva marad, nem pedig gázhiba, használja a beragadt-nyitott és beragadt-zárt összehasonlítás a következő teszt meghatározásához anélkül, hogy minden buborékmintát ugyanarra a diagnózisra változtatna.

Gyakran Ismételt Kérdések

A rossz termosztát okozhat buborékot a hűtőfolyadék tartályban?

Igen, közvetve. A nem kellően kinyíló termosztát csökkentheti a radiátor keringését, és túlzott hőmérsékletet vagy helyi forrást okozhat. A buborékolás önmagában nem erősíti meg a termosztátot; ellenőrizze a hőmérséklet viselkedését és az áramlási reakciót.

A rossz hűtősapka túlmelegedés nélkül okozhat buborékokat?

Csökkentheti a rendszer nyomáshatárát, és lehetővé teszi a gőzképződést olyan hőmérsékleten, amelyet a motor átmenetileg elvisel. Tesztelje a sapkát és a nyakat is, ahelyett, hogy kézzel ítélné meg a rugót.

A buborékolás mindig kifújt fejtömítést jelent?

Nem. A beszorult levegő, a látható visszatérő áramlás, a nyomásveszteség, a forráspont és a keringési hibák buborékokat okozhatnak. A hidegindítási nyomás viselkedése és a helyesen elvégzett égésgáz-teszt jobb bizonyítékot szolgáltat.

Miért buborékol a tartály a motor leállítása után?

A hőelvezetés az áramlás lelassulása után folytatódik. A határnyomás, az alacsony hűtőfolyadék, a rekedt levegő vagy egy forró pont ezután gurgulázást vagy gőzt okozhat. Ellenőrizze a leállási hőmérsékletet és a nyomástartást.

A bugyborékoló radiátort ki kell öblíteni vagy ki kell cserélni?

Egyik döntés sem következik pusztán buborékokból. Csak akkor öblítse le, ha a szennyeződés és az alkatrészek kialakítása lehetővé teszi a hatékony, ellenőrzött tisztítási eljárást. Cserélje ki a radiátort, ha szivárgás, szerkezeti sérülés, tartós belső korlát, összeférhetetlen szennyeződés vagy megbízhatatlan javítás miatt az újrahasználat nem megfelelő.

Következtetés

A hűtőfolyadék buborékolása csak akkor válik diagnosztikailag hasznossá, ha az időhöz, hőmérséklethez, nyomáshoz, keringéshez és gázhoz kapcsolódik. Kezdje hidegen, őrizze meg a mintát, tesztelje külön a sapkát és az áramkört, térképezze fel a hőátadást, és ellenőrizze az égési szivárgást, mielőtt egy drága alkatrészt megnevezne. A helyes csere az a komponens, amely nem felelt meg a működési teszten, és a hűtőrendszer pontos konfigurációjához illeszkedik.
