Kipas kondensor Penurunan Tegangan Relai: Uji Kontak Bermuatan dan Sirkuit Kontrol

Relai kipas kondensor dapat berbunyi klik, menutup, dan masih mengalirkan tegangan terlalu sedikit ke motor. Kontak yang teroksidasi, cengkeraman terminal yang lemah, panas soket, perbaikan yang terlalu kecil, atau arus motor yang berlebihan dapat mengubah hambatan kecil menjadi panas yang besar di bawah beban. Hal ini dapat menyebabkan kecepatan kipas menjadi lambat, tekanan tinggi A/C saat idle, pengoperasian terputus-putus setelah perendaman panas, atau relai yang berulang kali mati.

Kondensor penurunan tegangan relai kipas harus diukur saat arus mengalir. Uji kontinuitas tanpa beban tidak dapat mewakili kinerja kontak. Elecdura 's rakitan kipas kondensor menggunakan beban motor dan pengaturan kontrol yang berbeda, sehingga diagram sirkuit dan spesifikasi aplikasi harus memandu setiap pengujian.

Pisahkan Relay menjadi Dua Sirkuit

Perintah koil yang benar tidak membuktikan kontak yang baik. Kontak yang baik tidak membuktikan daya yang memadai pada inputnya. Ukur setiap batas sehingga pasokan atau ground loss tidak dibebankan ke relai.

Konfirmasikan Kapan Relai Harus Diberi Energi

Gunakan data perintah dan tekanan fisik

Catat permintaan A/C , tekanan sisi tinggi, suhu cairan pendingin, permintaan kipas, perintah relai, dan pengoperasian kipas sebenarnya. Relai yang tidak diperintahkan mungkin merespons permintaan rendah dengan benar. Relai yang diperintahkan secara terus-menerus mungkin mencerminkan tekanan, suhu, atau logika kegagalan yang sebenarnya.

Itu perintah kipas dan panduan tekanan sisi tinggi menjelaskan bagaimana masukan, perintah, keluaran, aliran udara, dan respons tekanan harus selaras.

Jangan memaksakan tekanan yang tidak aman untuk mendapatkan perintah

Gunakan kontrol dua arah alat pindai jika didukung atau simulasi yang disetujui layanan. Jangan pernah menghalangi aliran udara atau mengisi daya sistem secara berlebihan agar relai menyala.

Periksa operasi yang aman dari kegagalan

Masukan tekanan atau cairan pendingin yang hilang dapat menyebabkan keluaran kipas yang tinggi. Bandingkan tekanan pengukur dengan A/C sakelar tekanan atau data sensor dan periksa kode terkait sebelum menghentikan kontrol relai.

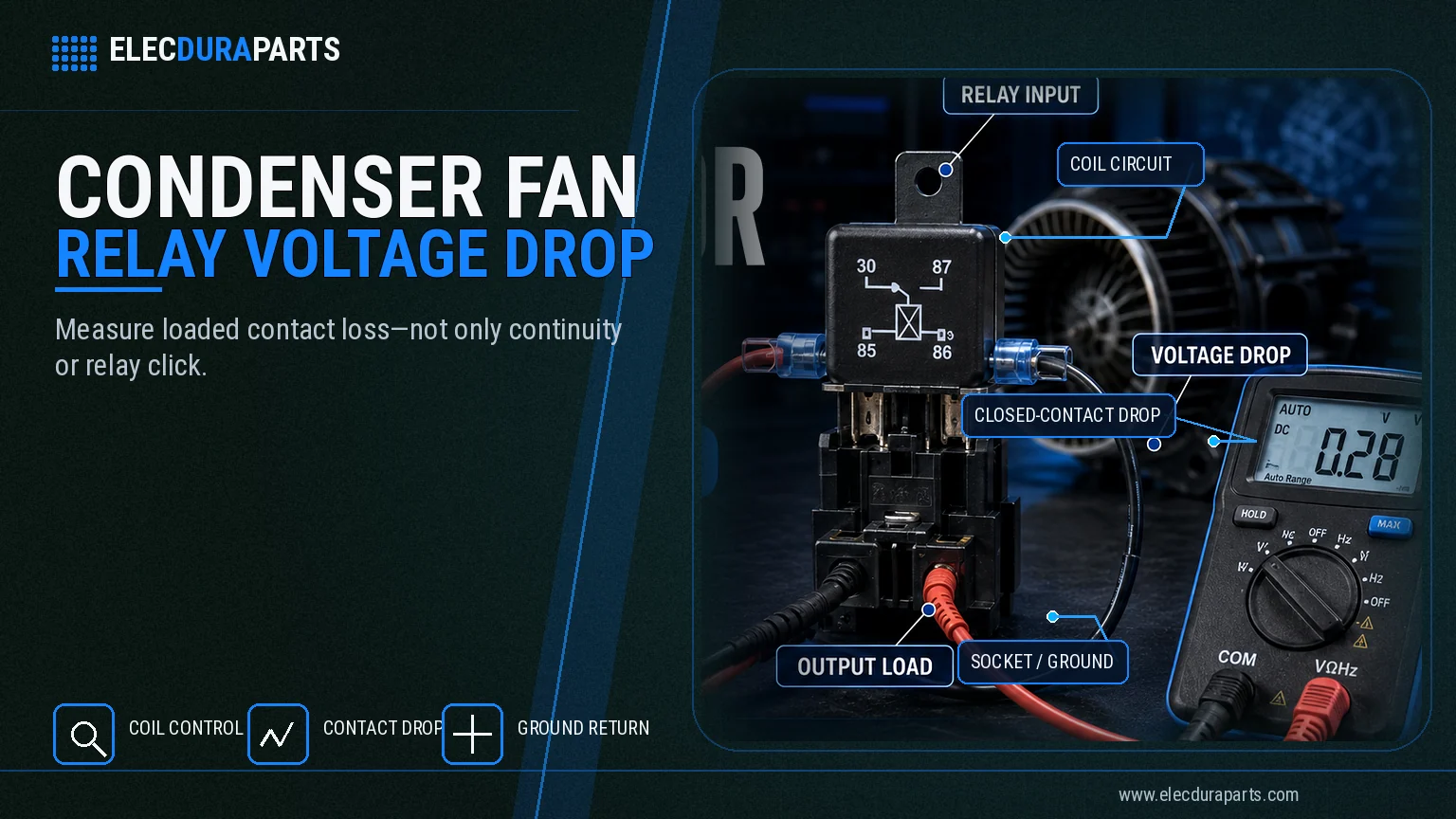

Ukur Penurunan Tegangan pada Kontak Tertutup

Tempatkan meteran tepat di seberang jalur relai

Dengan kipas yang diperintahkan menyala, letakkan satu kabel pada input kontak dan kabel lainnya pada output kontak menggunakan akses breakout yang disetujui. Pembacaannya adalah tegangan yang hilang di dalam relai dan antarmuka terminal langsungnya. Gunakan tangkapan min/maks untuk lonjakan yang terputus-putus.

Ukur pada logamnya, bukan hanya kawatnya

Pembacaan dari dua kabel yang jauh dapat menggabungkan kehilangan relai, soket, sambungan, dan konduktor. Persempit pengujian secara progresif: bus ke input relai, terminal input ke terminal output, terminal output ke konektor motor, dan ground motor ke pengembalian baterai.

Interpretasikan kerugian dengan arus

Penurunan tegangan menjadi bermakna dengan arus rangkaian yang diukur. Resistansi yang sama menghasilkan lebih banyak kerugian dan panas seiring dengan meningkatnya arus. Catat tegangan sistem, kecepatan kipas, arus motor, suhu sekitar, dan waktu pengoperasian.

Gunakan metode di Elecdura 's uji penurunan tegangan kipas radiator , tetapi terapkan batas rangkaian kipas kondensor dan lokasi konektor.

Evaluasi Rangkaian Kumparan

Ukur tegangan pada kumparan

Jangan berasumsi bahwa tegangan baterai pada satu terminal kumparan berarti kumparan tersebut diberi energi. Ukur kedua terminal koil saat perintah aktif. Sirkuit yang dikontrol sisi tanah dan sirkuit yang dikontrol sisi daya memerlukan interpretasi yang berbeda.

Periksa arus dan hambatan koil dengan aman

Dengan daya dihilangkan dan relai diisolasi, resistansi dapat menunjukkan kumparan terbuka atau korsleting. Bandingkan dengan data dan suhu yang terverifikasi. Selama pengoperasian, arus memastikan bahwa jalur kendali membawa beban.

Komponen penekan mempengaruhi polaritas

Relai dengan dioda internal harus dipasang dengan polaritas kumparan yang benar. Mengganti relai dengan resistor yang ditekan atau tidak ditekan dapat mengubah lonjakan tegangan dan perlindungan modul meskipun nomor terminal tampak sama.

Lacak perintah yang tidak terduga

Jika kumparan tetap berenergi ketika permintaan kipas nol, periksa keluaran modul, arus pendek ke tanah atau daya, kontrol relai bersama, dan kabel. Itu rute diagnostik kipas berkelanjutan memisahkan kesalahan permintaan, kegagalan, dan keluaran yang valid.

Periksa Soket Relai dan Ketegangan Terminal

Panas sering kali dimulai pada antarmuka terminal

Terminal betina yang longgar mengurangi area kontak dan menghasilkan panas lokal. Periksa perubahan warna, rongga yang meleleh, kehilangan pelapisan, backing-out, insulasi kaku, dan perbaikan sebelumnya. Bandingkan tarikan terminal dengan bilah uji yang benar.

Jangan menyebarkan terminal selama probing

Probe yang terlalu besar menimbulkan kesalahan. Gunakan adaptor breakout atau alat terminal dengan ketebalan yang benar. Verifikasi kunci dan penahan sekunder dengan uji tarik terkontrol.

Kurangi konduktor yang rusak karena panas

Jika insulasi keras atau tembaga berwarna gelap, kupas secara bertahap hingga helaiannya bersih dan fleksibel. Cocokkan ukuran konduktor, peringkat insulasi, kelompok terminal, perkakas crimp, dan segel. Relai baru tidak dapat memperbaiki kabel yang teroksidasi.

Prinsip konektor berbeban juga berlaku untuk a modul kontrol kipas , tetapi sirkuit perintah elektronik memerlukan pemeriksaan impedansi tinggi dan tidak boleh dibebani seperti kontak daya motor.

Gunakan Panas sebagai Bukti Pendukung

Jalankan kipas cukup lama untuk menstabilkan

Resistensi kontak intermiten mungkin muncul hanya setelah ekspansi termal. Pantau penurunan tegangan dan arus dari start dingin hingga suhu stabil. Periksa kembali setelah shutdown dan hot restart.

Bandingkan lokasi serupa

Gunakan termokopel atau perbandingan inframerah yang dikontrol dengan cermat pada badan relai, terminal soket, sekering, konektor motor, dan ground. Emisivitas, aliran udara, dan logam reflektif mempengaruhi pembacaan inframerah.

Suhu mendukung pengukuran listrik

Relai hangat dapat menjadi normal pada beban yang berkelanjutan. Titik panas suhu yang selaras dengan penurunan tegangan tinggi dan perubahan warna adalah bukti yang lebih kuat. Jangan mengganti relai hanya berdasarkan suhu permukaan saja.

Periksa Beban Motor Sebelum Memasang Relai Lain

Ukur arus pada tegangan stabil

Bantalan yang terseret, kontak bilah, gangguan belitan, motor yang salah, atau putaran yang terhambat dapat meningkatkan arus dan panas berlebih pada kontak yang dapat diterima. Ukur arus, tegangan motor yang dikirimkan, kecepatan, dan kondisi mekanis secara bersamaan.

Itu panduan penarikan arus motor kipas membantu membedakan kehilangan listrik dari beban mekanis. A motor kipas radiator atau kondensor harus dinilai berdasarkan spesifikasi aplikasi yang tepat.

Periksa bilah dan selubungnya

Pastikan putaran bebas, arah, jarak bebas ujung, keseimbangan, dan tidak adanya serpihan. Sebuah terdistorsi rakitan selubung kipas pendingin dapat menimbulkan kontak dan beban berlebihan.

Kecepatan rendah dapat meningkatkan kebutuhan tekanan

Hilangnya relai dapat memperlambat kipas, menyebabkan tekanan sisi tinggi meningkat dan perintah tetap aktif lebih lama. Umpan balik ini dapat membuat kesalahan kontak muncul sebagai permintaan kontrol yang berkelanjutan.

Diagnosis Sirkuit Kecepatan Multi-Relai

Buatlah tabel keadaan relai

Identifikasi relai mana yang diberi energi untuk kecepatan rendah, sedang, dan tinggi. Sistem seri-paralel dapat menyalurkan arus melalui kontak yang berbeda di setiap keadaan. Satu kontak resistif hanya dapat mempengaruhi satu kecepatan.

Ukur setiap cabang motorik

Arus total dapat menyembunyikan satu motor yang terbuka atau kelebihan beban. Ukur arus cabang, tegangan, kecepatan, dan arah. Jangan menukar motor tanpa memastikan rotasi spesifik posisi dan geometri blade.

Menangkap Kinerja Relai Selama Arus Masuk

Startup saat ini menekankan kontak secara berbeda

Motor kipas stasioner dapat menarik arus lebih banyak selama akselerasi dibandingkan setelah mencapai kecepatan. Kontak yang tampak dapat diterima pada arus stabil dapat menimbulkan busur, terpental, atau kehilangan tegangan berlebihan selama arus masuk. Menangkap tegangan masukan kontak, tegangan keluaran, arus motor, dan kecepatan kipas sejak perintah dimulai.

Gunakan pengambilan sampel dan probe yang memadai

Multimeter yang lambat mungkin hanya menampilkan rata-rata dan melewatkan penurunan singkat. Gunakan tangkapan min/maks atau osiloskop dengan penjepit arus dan pengukuran diferensial dengan nilai yang tepat. Jauhkan kabel uji dari bilah, ikat pinggang, panas, dan ujung yang tajam.

Pisahkan baterai yang melorot normal dari kehilangan relai

Tegangan sistem mungkin turun saat motor dihidupkan. Ukur input dan output kontak relai pada kejadian yang sama. Jika keduanya bersamaan, selidiki kapasitas pasokan dan kabel hulu. Jika masukan tetap stabil sementara keluaran runtuh, relai atau antarmuka terminalnya kehilangan tegangan.

Amati pantulan kontak

Gangguan keluaran yang cepat selama pengambilan dapat menimbulkan busur api, panas, keragu-raguan motor, dan kebisingan listrik. Pastikan tegangan koil stabil sehingga perintah koil yang lemah tidak disalahartikan sebagai kontak yang rusak. Bandingkan relai eksak yang diketahui bagus di bawah beban motor yang sama.

Uji Berdasarkan Permintaan Termal dan Tekanan Nyata

Gunakan waktu pengoperasian kipas yang representatif

Pengujian selama tiga puluh detik mungkin tidak cukup memanaskan kontak marjinal hingga gagal. Operasikan kipas melalui siklus kerja aktual sambil memantau penurunan relai, suhu soket, arus, kecepatan, dan tekanan sisi tinggi. Hentikan jika batas kelistrikan atau zat pendingin menjadi tidak aman.

Bandingkan beban A/C rendah dan tinggi

Pada beban sekitar yang rendah, rangkaian kipas yang lemah tampaknya memadai. Di bawah permintaan kondensor yang lebih tinggi, kecepatan kipas yang berkurang memungkinkan tekanan meningkat dan memperpanjang relai tepat waktu. Catat hubungan antara perintah kompresor, tekanan, perintah kipas, tegangan motor yang dialirkan, dan kecepatan.

Jangan membuat beban dengan membatasi aliran udara

Menghalangi kondensor dapat menghasilkan tekanan yang tidak aman dan tidak mewakili pengujian yang terkontrol. Gunakan kondisi lingkungan, sel pengujian tertentu, atau perintah kipas dua arah sesuai dengan prosedur servis. Lindungi otomotif AC kompresor dan sirkuit pendingin selama diagnosis.

Temukan Kerugian di Perangkat Keras Sekring dan Distribusi

Ukur seluruh elemen sekering dan terminal

Sekering dapat tetap utuh meskipun oksidasi bilah, ketegangan penahan yang longgar, atau panas pada sambungan bus menimbulkan hambatan. Ukur tegangan langsung pada sekering di bawah beban kipas. Kemudian pisahkan kehilangan elemen dari setiap antarmuka terminal.

Periksa blok persimpangan untuk kerusakan akibat panas bersama

Sirkuit kipas arus tinggi dapat berbagi tiang listrik atau bus dengan beban lain. Carilah perubahan warna, plastik melunak, pengencang longgar, intrusi air, dan sambungan aksesori sebelumnya. Bandingkan tegangan pada baterai, masukan distribusi, masukan sekering, dan masukan relai pada kejadian yang sama.

Hormati batas servis pada sambungan yang dibaut

Gunakan torsi tertentu dan konduktor pendukung untuk mencegah rotasi. Pengencangan yang berlebihan dapat merusak stud atau pelat bus, sedangkan pengetatan yang terlalu rendah akan meningkatkan resistensi. Putuskan sambungan listrik sesuai prosedur aman sebelum pemeriksaan fisik.

Verifikasi Jalur Dasar di Bagian

Ukur ground motor ke pengembalian baterai

Dengan kipas terisi, ukur tegangan antara terminal ground motor dan referensi baterai atau sasis yang ditentukan. Pembacaan yang berlebihan menunjukkan kehilangan di suatu tempat pada jalur kembali, tidak harus pada baut ground yang terlihat.

Mempersempit batas sisi tanah

Ukur terminal motor ke konektor harness, konektor ke sambungan, sambungan ke lubang ground, dan lubang ke referensi bodi yang sudah dibersihkan. Antarmuka tanah yang dicat, terkorosi, longgar, atau retak mungkin menjadi resistif hanya setelah pemanasan.

Modul elektronik dapat mengalihkan pengembaliannya

Jangan menambahkan ground bypass ke motor yang dikontrol modul kecuali diagram sirkuit dan prosedur pengujian mengizinkannya. Ground langsung dapat menyebabkan pengoperasian tidak terkendali atau merusak tahap output.

Verifikasi Beban Pasca Perbaikan

Ulangi start dingin dan rendam panas

Ukur perintah koil, penurunan kontak, kehilangan umpan, kehilangan tanah, arus, kecepatan, dan tekanan dari start pertama hingga suhu stabil. Periksa kembali setelah shutdown dan hot restart.

Periksa perbaikan secara fisik

Pastikan dudukan relai lengkap, kunci sekunder, pelepas regangan, perutean konduktor, penahan soket, penyegelan penutup, dan jarak bebas dari sumber panas. Carilah bau, perubahan warna, atau gerakan terminal.

Konfirmasikan setiap panggung penggemar

Uji operasi rendah, sedang, tinggi, seri, paralel, atau variabel sebagaimana berlaku. Satu jalur relai yang diperbaiki mungkin menyebabkan tahap resistif lainnya tidak terselesaikan.

Dokumentasikan nilai penurunan dan arus akhir dengan tegangan dan suhu sistem. Catatan ini menjadi dasar yang dapat diulang untuk analisis garansi di masa depan dan validasi produk yang masuk.

Aturan Pergantian Relai

Tata letak terminal saja tidak cukup

Cocokkan tegangan koil, resistansi, penekanan, formulir kontak, peringkat kontinu dan lonjakan, lebar terminal, material, peringkat suhu, dan penyegelan lingkungan. Relai yang dicolokkan dapat membebani modul secara berlebihan atau menjadi terlalu panas karena aliran kipas yang masuk.

Gunakan substitusi hanya sebagai perbandingan terkontrol

Relai yang diketahui dapat membantu mengisolasi kesalahan, tetapi kemudian mengukur penurunan tegangan dan arus. Jika penggantian menjadi panas atau hilang, soket atau beban motor tetap tidak teratasi.

Jangan pernah mengabaikan perlindungan untuk pengoperasian normal

Sebuah jumper dapat memberi daya pada kipas untuk pengujian keluaran singkat yang disetujui tetapi menghilangkan kontrol dan perlindungan sirkuit jika disalahgunakan. Gunakan kabel leburan yang sesuai dengan arus yang diharapkan dan jangan pernah membiarkannya terpasang.

Pencocokan Pengganti

• Kendaraan, tahun model, pasar, mesin/powertrain, dan opsi HVAC

• OE nomor relai, kipas, selubung, dan modul

• Peta terminal relai, formulir kontak, polaritas kumparan, dan penekanan

• Peringkat arus kontinu dan arus masuk, tegangan sistem, dan kelas suhu

• Ukuran terminal soket, kuncian, segel, pengukur konduktor, dan kondisi rongga

• Jumlah motor kipas, arsitektur kecepatan, jenis kontrol, arus, dan putaran

Elecdura 's program penggantian purnajual mengevaluasi relai, soket, beban motor, dan geometri rakitan secara bersamaan. Mengganti hanya bagian termurah yang terlihat dapat mengulangi kegagalan termal.

Validasi Kualitas Grosir

Uji kelistrikan relai

Verifikasi resistansi dan arus koil, perilaku pickup dan dropout, penurunan tegangan kontak pada beban terukur, kemampuan lonjakan arus, kenaikan suhu, isolasi, polaritas penekanan, dan siklus berulang. Catat hasil dingin dan panas.

Tes soket dan kuncir

Periksa material terminal, pelapisan, tinggi crimp, kekuatan tarik, retensi rongga, gaya kawin, ukuran konduktor, posisi segel, dan suhu beban. Gunakan relai kawin yang terkontrol.

Pengemasan melindungi terminal dan ketertelusuran

Cegah pembengkokan terminal bilah, kontaminasi, kelembapan, dan pencampuran varian. Beri label penekan koil dan peringkat kontak dengan jelas. Simpan catatan batch yang terikat dengan hasil pengujian.

Untuk pesanan kontrol kipas grosir , setujui relai emas dan soket kawin di bawah beban kipas yang diinginkan. Di jalan raya dan aplikasi di luar jalan raya memerlukan validasi tugas, penyegelan, getaran, dan kontaminasi yang berbeda.

Kesalahan Umum

Menguji kontinuitas tanpa beban

Kontak resistif dapat lulus uji meteran arus rendah. Ukur kehilangan tegangan saat kipas menarik arus.

Mengganti relay panas tanpa mengukur arus motor

Beban motor yang berlebihan atau soket yang longgar dapat merusak relai baru. Uji jalur lengkap saat ini.

Dengan asumsi bunyi klik membuktikan tegangan koil benar

Tegangan koil yang lemah dapat menutup kontak secara tidak konsisten. Ukur seluruh koil dan pantau perintah melalui rendaman panas.

Mengabaikan sisi tanah

Tegangan sisi umpan dapat diperbaiki sementara ground loss mengurangi tegangan motor. Ukur kedua sisi di bawah beban.

Menggunakan relay yang serupa secara visual

Penekanan, rating, atau fungsi terminal yang berbeda dapat merusak pengontrol atau menyebabkan sirkuit menjadi terlalu panas.

Pertanyaan Umum

Berapa besar penurunan tegangan yang dapat diterima pada relai kipas?

Gunakan spesifikasi kendaraan atau relai. Tidak ada batasan universal untuk setiap desain arus dan terminal. Bandingkan kerugian terukur, arus, suhu, dan data yang diketahui baik.

Bisakah relai diklik dan tetap buruk?

Ya. Kumparan dapat menggerakkan jangkar sementara kontak yang terbakar menimbulkan hambatan atau rusak sewaktu-waktu.

Mengapa relai hanya mati saat panas?

Ekspansi termal dapat memperburuk resistansi kontak atau terminal, dan perilaku koil dapat berubah. Menangkap penurunan tegangan, tegangan koil, dan arus selama kegagalan panas.

Apakah arus motor yang tinggi dapat melelehkan soket relay?

Ya. Tarikan bantalan, kontak sudu, gangguan belitan, atau konfigurasi motor yang salah dapat meningkatkan beban. Terminal soket yang longgar juga dapat menghasilkan panas pada arus normal.

Apakah relay dan soketnya harus diganti bersamaan?

Ganti keduanya ketika bilah relai atau terminal soket rusak karena panas, berlubang, kendor, atau terdistorsi. Soket suara tidak memerlukan penggantian otomatis.

Apa yang harus diserahkan pembeli?

Kirim nomor OE , aplikasi, foto relai dan soket, diagram terminal, penekan koil, peringkat kontak, pengukur kabel, penurunan tegangan dan arus yang diukur, konfigurasi kipas, kuantitas, dan kebutuhan validasi melalui Elecdura 's kontak pencocokan teknis.

Buktikan Kerugian di Bawah Beban Nyata

Diagnosis relai kipas kondensor berhasil ketika perintah koil, masukan kontak, keluaran kontak, kondisi soket, arus motor, kecepatan, dan aliran udara diukur selama peristiwa pengoperasian yang sama. Relai hanyalah salah satu pembatas pada jalur arus tinggi.

Setelah perbaikan, ulangi setiap tahap kipas dari dingin hingga rendaman panas, ukur kontak dan penurunan voltase tanah, konfirmasikan arus dan kecepatan, dan verifikasi bahwa tekanan sisi tinggi merespons. Tes relai tanpa beban yang lulus tidak dapat menggantikan pembuktian ujung ke ujung ini.
