Radiator Kerusakan Leher Pengisi: Mengapa Tutup yang Baik Masih Tidak Dapat Menahan Tekanan

Kerusakan pada leher pengisi Radiator dapat menyebabkan tutup radiator yang terverifikasi tidak dapat menyegel, menahan tekanan, atau menyalurkan cairan pendingin dengan benar. Tutup dan leher membentuk antarmuka pengontrol tekanan dua bagian: segel bawah harus menyentuh dudukannya, paking atas harus menutup mulut sesuai desain yang diperlukan, tab bayonet harus menarik tutupnya ke bawah secara merata, dan saluran pelimpah harus tetap terbuka. Tutup baru tidak dapat mengimbangi dudukan yang terkorosi, tanjakan yang bengkok, leher oval, atau sambungan solder yang retak.

Perbedaan ini penting ketika sistem pendingin kehilangan tekanan, mendorong cairan pendingin ke dalam reservoir terlalu dini, gagal memulihkan cairan pendingin setelah pendinginan, atau meninggalkan endapan kering di sekitar tutupnya. Mengganti tutup berulang kali dapat menyembunyikan cacat sebenarnya, sementara diagnosis tekanan yang salah dapat mengakibatkan kerja mesin yang tidak perlu. Investigasi harus membuktikan apakah kebocoran melintasi katup tutup, segel tutup-ke-leher, jalur pelimpah atau dari leher-ke-leher.sambungan rakitan radiator .

Halaman ini berfokus pada geometri leher pengisi dan permukaan kawin di dalamnya sistem suku cadang pendingin . Uji tutup terpisah masih diperlukan untuk memastikan pembukaan katup dan kembalinya vakum, namun tutup yang dipasang pada adaptor yang benar tidak membuktikan bahwa adaptor tersebut tersegel pada kendaraan.

Jawaban Cepat: Uji Tutup dan Leher sebagai Komponen Terpisah

Pertama-tama kenali kelompok tutup yang benar dan tekanan aplikasi tanpa membuka sistem panas. Uji coba tutupnya pada adaptor terkalibrasi yang kompatibel. Kemudian bersihkan dan periksa kedua dudukan leher, jalur bayonet, posisi berhenti, nipel pelimpah, dan sambungan leher. Pasang tutupnya tanpa memaksanya, verifikasi pengikatan simetris dan uji tekanan sistem pendingin rakitan dalam batas yang ditentukan. Jika tekanan keluar pada perimeter tutup sementara tutup lewat secara independen, antarmuka leher—bukan katup—adalah area gangguan utama.

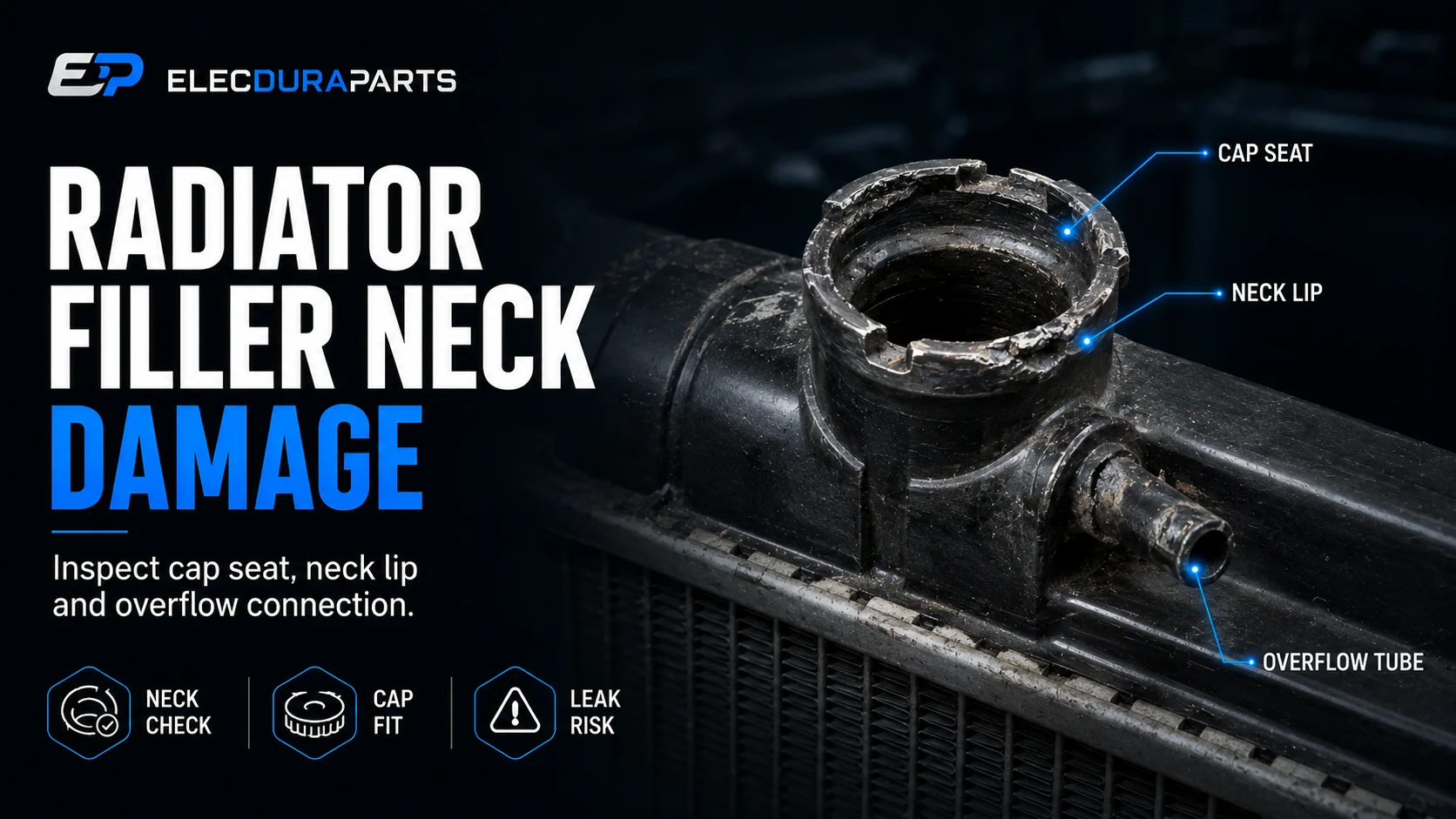

Leher Pengisi Melakukan Lebih dari Satu Pekerjaan Penyegelan

Kursi bawah menopang segel tekanan

Pada desain tutup tekanan yang umum, cakram bawah bermuatan pegas menempel pada langkan di dalam leher. Tekanan sistem pendingin bekerja di bawah segel ini hingga katup penutup mencapai kondisi pembukaan yang dikalibrasi.

Cacat yang sempit dapat menimbulkan jalur kebocoran awal

Lubang, kerak, manik solder, rongga pengecoran, atau penyok lokal dapat meninggalkan saluran di bawah segel karet. Lingkar lainnya mungkin terlihat normal sementara tekanan keluar melalui satu bagian kecil.

Mulut dapat menopang paking kedua

Gasket atas tutup biasanya menyegel pelek atas sehingga cairan pendingin yang dilepaskan mengalir melalui nipel pelimpah alih-alih bocor ke luar. Desain leher bervariasi, jadi kenali permukaan segel sebenarnya sebelum menilai keausan.

Cat dan korosi mengubah bidang kontak

Lapisan tebal, pembengkakan karat, atau pembersihan yang bersifat abrasif dapat membuat pelek menjadi tidak rata. Tepi yang bersih secara visual masih kekurangan pita kontak datar yang kontinu.

Landai Bayonet menciptakan beban penjepit

Tab penutup mengikuti jalur landai yang terbentuk dan berhenti pada posisi mengunci. Tinggi dan simetrinya menentukan seberapa merata tutupnya menekan segelnya.

Rasa terkunci adalah buktinya, bukan spesifikasi torsi

Tutup yang berbelok sangat jauh, berhenti lebih awal, atau bergoyang setelah dikunci perlu diperiksa. Jangan gunakan tang untuk mengatasi leher yang cacat; tenaga ekstra dapat merusak kedua komponen.

Puting luapan mengontrol transfer

Ketika katup tekanan terbuka, cairan pendingin harus bergerak melalui nipel dan selang ke reservoir ekspansi atau pemulihan. Selama cooldown, jalur kembali harus mengizinkan pemulihan sesuai desain sistem.

Puting luar yang bening masih dapat dibatasi secara internal

Sealant, korosi atau material yang berpindah pada pengeboran dapat membatasi aliran. Verifikasi seluruh bagian dengan metode yang aman daripada memasukkan alat yang dapat memperbesar atau melubanginya.

Pisahkan Kegagalan Tutup dari Kegagalan Leher

Konfirmasikan bahwa tutupnya milik leher

Tutup dapat berbagi diameter luar namun berbeda dalam jangkauan, tata letak paking, geometri tab, dan kalibrasi tekanan. Segel bawah yang pendek mungkin tidak akan mencapai tempat duduk, sementara tab yang salah dapat terkunci tanpa menghasilkan kompresi yang memadai.

Pencocokan nomor bagian dilakukan sebelum diagnosis

Gunakan aplikasi kendaraan, identifikasi radiator, dan referensi tutup. Jangan mengartikan ketidakcocokan sebagai kerusakan pada sistem pendingin mesin.

Uji coba tutup pada adaptor yang benar

Penguji yang dikalibrasi dapat mengevaluasi apakah katup tekanan menahan dan melepaskan secara konsisten dan apakah katup vakum berfungsi seperti yang ditentukan. Adaptor harus mereproduksi dudukan penutup yang relevan.

Catat perilaku tekanan, bukan satu kali lulus/gagal

Catat kebocoran awal, tekanan stabil, perilaku pembukaan, dan kemampuan pengulangan. Bandingkan hanya dengan spesifikasi aplikasi; jangan mengganti peringkat tekanan universal.

Periksa Kursi Segel Bawah

Hapus endapan tanpa mengubah geometri

Simpan foto sebelum dibersihkan. Gunakan metode yang kompatibel dengan bahan leher dan residu cairan pendingin. Kikir yang agresif, bahan abrasif yang berputar, atau pengikis yang keras dapat menciptakan titik terendah baru.

Bedakan kerak lepasan dari kerak logam dasar

Setelah dibersihkan, endapan mungkin hilang sementara lubang korosi tetap ada. Gunakan pembesaran, cahaya terarah, dan perbandingan kedalaman yang sesuai.

Carilah saksi kontak yang berkelanjutan

Gasket tutup yang kompatibel mungkin meninggalkan pita kontak yang seragam. Segmen yang hilang, polesan lokal, atau cetakan asimetris dapat mengarahkan perhatian ke titik tinggi, penyok, atau miring.

Jangan mengotori segel untuk membuat tanda saksi

Gunakan hanya metode penunjuk lepas yang disetujui jika diperlukan. Gemuk atau cat dapat mengubah segel dan mencemari sistem pendingin.

Periksa kedalaman tempat duduk di sekeliling lingkar

Jika dudukan dimiringkan relatif terhadap mulut, pegas penutup akan terkompresi secara tidak merata. Hal ini mungkin disebabkan oleh deformasi produksi, benturan, atau sambungan tangki yang terdistorsi.

Referensi pengukuran ke datum yang tidak rusak

Ukur pada beberapa posisi jam dengan menggunakan alat yang tidak menggores dudukannya. Bandingkan dengan gambar atau sampel yang telah diverifikasi, bukan nilai nominal yang diasumsikan.

Periksa Mulut, Landai, dan Pemberhentian

Periksa pelek atas apakah ada kerataan dan keripik

Pelek harus menyediakan permukaan kawin yang kontinu ketika paking atas tersegel di sana. Penyok akibat perkakas yang terjatuh, tuas, atau pelepasan tutup dapat menimbulkan jalur bagi uap dan cairan pendingin.

Perhatikan kerusakan di bagian tepi yang terlipat

Leher yang dicap dapat terdistorsi di bawah bagian atas yang terlihat. Lihat dari berbagai sudut dan bandingkan posisi terkunci tutupnya.

Bandingkan jalur bayonet yang berlawanan

Kedua tab penutup harus bergerak maju dan berhenti secara terkendali dan seimbang. Jalan yang ditekuk ke atas mengurangi kompresi; tanjakan yang ditekuk ke bawah dapat membuat pemasangan menjadi sangat kencang.

Kemiringan yang tidak sama dapat membuat katup bawah miring

Tutupnya mungkin tampak terkunci saat salah satu sisi segel tekanan diberi beban ringan. Hal ini menjelaskan kebocoran yang hilang ketika tutupnya didorong dengan tangan selama pengujian.

Ukur Konsentrisitas dan Keselarasan Leher

Mulut oval mengubah tab dan kontak paking

Benturan samping, tekanan pengangkutan, atau tekanan dapat membuat leher yang dicap bulat menjadi lonjong. Tutupnya mungkin terikat pada satu sumbu dan tetap longgar pada sumbu lainnya.

Lakukan pengukuran pada beberapa sumbu

Gunakan pengukur yang tidak merusak dan nyatakan di mana setiap dimensi diambil. Satu diameter tidak bisa menggambarkan ovalitas.

Sumbu leher harus sejajar dengan dudukan bagian dalamnya

Leher yang dimiringkan atau diimbangi dapat menempatkan paking atas dan segel bawah pada pusat yang berbeda. Pegas penutup kemudian mendorong cakram katup secara miring.

Periksa tangki atau lampiran header

Deformasi mungkin meluas ke bawah leher yang terlihat. Periksa material tangki terdekat, solder atau las, tulangan dan tegangan pemasangan.

Telusuri Jalur Luapan dan Pengembalian Vakum

Kenaikan waduk yang terjadi lebih awal tidak serta-merta merupakan suatu kondisi yang buruk

Gas pembakaran, titik didih lokal, pengisian berlebih, jangkauan tutup yang salah, atau dudukan leher yang bocor dapat menyebabkan cairan pendingin menuju reservoir. Amati suhu, tekanan dan aliran daripada hanya menggunakan ketinggian reservoir.

Pertahankan referensi level dingin dan panas

Tandai tingkat dingin yang benar dan catat ekspansi selama pengoperasian terkendali. Jangan membuka tutupnya saat masih panas.

Kegagalan memulihkan cairan pendingin disebabkan oleh beberapa hal

Nipple yang tersumbat, selang yang roboh, sambungan selang yang bocor, retakan reservoir, atau tutup katup vakum yang rusak dapat mengalirkan udara alih-alih menarik kembali cairan pendingin.

Uji jalur segmen demi segmen

Verifikasi katup penutup, saluran leher, selang dan reservoir pengambilan secara terpisah. Mengganti sebuah komponen radiator aftermarket sebelum mengisolasi jalur terbuka mengundang pekerjaan berulang.

Pewarnaan luapan menunjukkan arah, tidak selalu asal

Cairan pendingin dapat membasahi nipel, mengalir di sekitar pangkal leher, dan menyerupai kebocoran sambungan. Aliran udara dapat menyebarkan residu ke seluruh tangki atas.

Temukan titik basah segar pertama

Bersihkan area tersebut, berikan tekanan terkontrol dan amati dari beberapa sudut dengan pencahayaan yang memadai.

Uji Tekanan pada Antarmuka yang Dirakit

Mulailah dalam keadaan dingin dan dalam batas yang ditentukan

Gunakan peralatan terkalibrasi yang kompatibel dan ikuti informasi servis kendaraan. Tekanan berlebih dapat menyebabkan kerusakan dan membatalkan diagnosis.

Menstabilkan suhu dan udara yang terperangkap

Perubahan tekanan dapat mencerminkan kompresi udara atau penyimpangan suhu. Catat kondisi pengujian dan izinkan stabilisasi sebelum menilai kerugian yang lambat.

Keringkan leher sebelum melihat kebocoran

Sisa cairan pendingin dapat berpindah dan terlihat seperti kebocoran baru. Setelah pembersihan dan pengeringan yang aman, gunakan lampu, cermin, atau media deteksi yang disetujui untuk mengidentifikasi pelepasan pertama.

Jangan biarkan adaptor pengujian menutupi kerusakan leher

Beberapa penguji sistem pendingin memasang secara berbeda pada tutup kendaraan. Penguji mungkin menyegel permukaan yang tidak digunakan penutupnya, sehingga retensi tekanan melalui adaptor tidak dapat memvalidasi setiap fitur leher.

Ulangi setelah melepas tutup dan memasang kembali

Jika kebocoran berubah setelah setiap pemasangan, periksa pengikatan, kontaminasi, dan pelipatan paking yang terputus-putus. Pengulangan yang konsisten memperkuat kesimpulan.

Rekam orientasi tutup

Tandai posisi terkunci relatif terhadap leher. Kebocoran setelah orientasi tutup menunjukkan kerusakan pada tutup; salah satu yang tetap berada di lokasi leher yang sama menunjukkan permukaan kawin.

Jangan Bingung Leher dengan Kehilangan Tekanan Lainnya

Jahitan tangki bisa membasahi leher dari bawah

Cairan pendingin dapat berubah menjadi endapan atau dipindahkan oleh kipas. Noda tertinggi tidak selalu menjadi sumbernya; titik basah pertama selama pengujian terkontrol adalah bukti yang lebih kuat.

Pisahkan diagnosis jahitan dari diagnosis leher

Kerusakan antarmuka tangki mengikuti keputusan perbaikan yang berbeda. Jangan menggiling atau membentuk kembali leher untuk mengatasi kebocoran pada kerutan di dekatnya.

Tekanan pembakaran memerlukan pembuktian independen

Pengusiran cairan pendingin yang berulang dapat terjadi akibat kebocoran silinder-ke-pendingin, namun kebasahan area tutup saja tidak dapat menyimpulkan hal tersebut.

Gunakan prosedur kimia, gas, atau tekanan yang disetujui

Interpretasikan hasil dengan suhu mesin, beban, dan kondisi sistem pendingin. Hindari melanjutkan ke pembongkaran mesin tanpa bukti yang menguatkan.

Margin titik didih yang rendah dapat membuka tutup yang benar

Konsentrasi cairan pendingin yang salah, sirkulasi terbatas, kegagalan kipas atau a kesalahan kontrol termostat dapat meningkatkan suhu dan tekanan lokal. Tutupnya mungkin merespons secara normal.

Tentukan apakah kebocoran terjadi sebelum atau setelah panas berlebih

Urutannya penting: kebocoran antarmuka dapat mengurangi tekanan dan margin didih, sementara panas berlebih juga dapat memaksa cairan pendingin melewati katup tekanan yang berfungsi.

Perbaiki atau Ganti Leher Pengisi?

Pembersihan bukanlah restorasi geometri

Menghilangkan kerak dapat memulihkan kontak hanya jika dudukan di bawahnya tetap utuh. Itu tidak dapat memulihkan logam yang hilang karena lubang atau memperbaiki mulut oval.

Tes ulang setelah setiap koreksi disetujui

Konfirmasikan pemasangan tutup, retensi tekanan, rute pelepasan, dan pengembalian vakum sebelum mengembalikan kendaraan ke layanan.

Perbaikan leher logam tergantung pada konstruksi

Leher tembaga-kuningan yang disolder, leher aluminium brazing, dan leher baja yang dibentuk memerlukan proses yang berbeda. Panas dapat merusak sambungan, pelapis, tangki plastik, dan segel di dekatnya.

Tentukan siapa yang memenuhi syarat perbaikan

Gunakan a spesialis radiator dan prosedur terdokumentasi. Perbaikan harus mengembalikan dimensi, integritas attachment dan kinerja tekanan, bukan hanya menghentikan rembesan yang terlihat.

Kerusakan leher plastik biasanya memperluas cakupannya

Bahan yang retak, memutih, berubah bentuk, atau rapuh dapat menandakan penuaan akibat panas yang lebih luas pada tangki. Patch lokal dapat mengalihkan stres dan gagal tanpa peringatan.

Periksa tangki lengkap

Periksa leher selang, daerah crimp, rusuk dan area pemasangan. Lengkap penggantian radiator mungkin lebih aman daripada merawat satu retakan yang terlihat.

Pencocokan Penggantian Membutuhkan Data Khusus Leher

OE nomor dan aplikasi membuat konfigurasi

Pilihan kendaraan, tahun, mesin, transmisi, pasar dan pendinginan dapat mengubah desain radiator dan tutup. Gunakan label dan referensi bagian asli bila memungkinkan.

Jangan cocokkan berdasarkan dimensi inti saja

Dua radiator dengan ukuran muka yang sama mungkin menggunakan posisi leher pengisi, kedalaman, rangkaian tutup, port, dan dudukan yang berbeda.

Potret leher dari sudut yang berguna

Berikan tampilan atas, samping, dan bagian dalam tempat duduk dengan timbangan, ditambah posisi tutup terkunci dan nipel pelimpah. Sertakan radiator lengkap jadi orientasinya jelas.

Jaga agar pengukuran tetap terikat pada data yang terlihat

Catat diameter mulut, kedalaman dudukan, susunan tab, tinggi leher, dan posisi relatif terhadap titik pemasangan hanya jika metode pengukurannya jelas.

Konfirmasikan bagian yang disertakan dalam kutipan

Nyatakan apakah radiator dilengkapi penutup, saluran pembuangan, selang reservoir, perlengkapan transmisi atau pendingin oli, bantalan pemasangan, dan sensor. Tutup yang disertakan dalam kotak harus tetap sesuai dengan aplikasinya.

Pisahkan spesifikasi radiator dari rating tutup

Cantumkan setiap referensi secara independen. Elecdura 's tinjauan grosir suku cadang pendingin kemudian dapat memverifikasi antarmuka daripada mengasumsikan satu batasan umum.

Kontrol Kualitas Grosir untuk Antarmuka Pengisi-Leher

Gunakan pengukur fungsional untuk geometri kritis

Inspeksi masuk dan produksi dapat memverifikasi bentuk mulut, kedalaman dudukan, tinggi ramp, pengikatan tutup, dan keterbukaan puting berdasarkan gambar atau sampel yang disetujui.

Pemeriksaan cap-fit ​​memerlukan batas referensi yang terkontrol

Identifikasi tutup inspeksi, batas keausannya, dan jadwal penggantian. Tutup toko yang sudah usang bukanlah ukuran yang stabil.

Lindungi leher selama pengemasan

Leher pengisi yang menonjol dapat menyerap benturan karton atau beban bertumpuk. Kemasan harus menopang rangka radiator dan menjaga jarak bebas di sekitar leher dan nipel pelimpah.

Periksa setelah simulasi transportasi

Jika risikonya memungkinkan, verifikasi kesesuaian tutup dan kinerja kebocoran setelah pengujian getaran atau jatuh yang disepakati, tidak hanya sebelum pengepakan.

Hubungkan pengujian kebocoran dengan batas tekanan sebenarnya

Tes produksi yang melewati antarmuka penutup dapat mengonfirmasi integritas inti radiator sementara geometri leher tidak ada. Tentukan apakah pengujian dilengkapi segel tutup yang representatif.

Catat perlengkapan dan batasnya

Kriteria tekanan, durasi, medium, stabilisasi dan penerimaan harus dikontrol. Pembeli dapat menyelaraskan catatan ini melalui proses kualitas purnajual.

Pertanyaan yang Sering Diajukan

Apakah tutup radiator bisa dites bagus tapi kendaraan masih bocor?

Ya. Adaptor bangku dapat merusak katup penutup dan segel sementara leher kendaraan mengalami lubang, distorsi, pemasangan ramp yang lemah, atau retak pada sambungan.

Uji pasangan yang sudah dirakit

Setelah verifikasi tutup terpisah, uji tekanan tutup yang kompatibel pada bagian yang sudah dibersihkan leher radiator kendaraan dan temukan titik kebocoran pertama.

Bisakah saya mengampelas dudukan leher pengisi yang terkorosi?

Bukan sebagai perbaikan umum. Pekerjaan yang bersifat abrasif dapat menurunkan atau memiringkan dudukan dan meninggalkan partikel di dalam sistem. Gunakan prosedur pembersihan atau perbaikan khusus yang disetujui dan sesuai bahan.

Hilangnya logam mengubah keputusan

Jika pembersihan menunjukkan adanya lubang yang dalam, penggantian lebih dapat dipertahankan daripada mencoba membuat jok baru dengan tangan.

Mengapa cairan pendingin masuk ke reservoir sebelum mesin terlalu panas?

Kemungkinan penyebabnya mencakup jangkauan tutup yang salah, penyegelan leher yang buruk, gas pembakaran, pengisian berlebih, atau peningkatan tekanan yang sebenarnya. Urutan tekanan dan suhu harus diukur.

Perpindahan waduk saja bukanlah suatu keputusan

Periksa tutup, leher, selang dan penyebab terkait mesin secara terpisah.

Mengapa radiator tetap rendah setelah mesin dingin?

Katup pengembalian vakum, saluran leher, selang pelimpah atau pengambilan reservoir cairan pendingin mungkin bocor atau tersumbat, sehingga menyebabkan udara masuk dan bukan cairan pendingin yang kembali.

Periksa setiap segmen jalur pulang

Segel tekanan yang rapat dan jalur vakum yang fungsional merupakan persyaratan yang berbeda.

Bisakah tutup bertekanan tinggi memperbaiki kebocoran leher?

Tidak. Ini mungkin meningkatkan rasa penjepitan tetapi juga meningkatkan tekanan sistem dan tetap tidak dapat memulihkan permukaan penyegelan atau geometri ramp yang rusak.

Gunakan hanya batas yang ditentukan

Perbaiki kesalahan antarmuka dan konfirmasikan peringkat aplikasi.

Apa yang harus saya kirimkan untuk pencocokan penggantian radiator?

Kirim nomor OE , kendaraan dan mesin, label radiator , foto unit lengkap, close-up leher pengisi, referensi tutup, dimensi dudukan dan port, detail pendingin terintegrasi, dan jumlah pesanan.

Sertakan bagian kawin yang gagal

Untuk masalah berulang atau garansi, berikan bukti tutup dan radiator sehingga keterlibatan dapat dievaluasi.

Cocokkan Antarmuka Sebelum Mengganti Tutup Lain

Tutup radiator dapat mengatur tekanan hanya jika leher pengisi memiliki tempat duduk, pelek, ramp pengikatan, dan jalur luapan yang benar. Diagnosis yang paling berguna membuktikan setiap batas secara terpisah: tutup katup pada adaptor yang tepat, geometri leher setelah pembersihan hati-hati, kebocoran tutup-ke-leher di bawah tekanan terkendali, dan jalur luapan/vakum-kembali yang lengkap.

Untuk pencocokan penggantian, kirimkan referensi OE dan tutup, aplikasi kendaraan dan mesin, foto leher pengisi, pengukuran kursi dan tab jika tersedia, detail pemasangan dan sambungan radiator, konfigurasi pendingin terintegrasi, bukti kegagalan dan kuantitas. Kirim paket ini melalui Elecdura halaman pertanyaan radiator sehingga kutipan mengatasi antarmuka yang rusak alih-alih memberikan batasan lain yang belum diverifikasi.
