Повреждение заливной горловины радиатора: почему хорошая крышка все еще не выдерживает давления

Повреждение заливной горловины радиатора может помешать проверенной крышке радиатора герметично закрываться, удерживать давление или правильно направлять охлаждающую жидкость. Крышка и горловина образуют интерфейс контроля давления, состоящий из двух частей: нижнее уплотнение должно касаться своего седла, верхняя прокладка должна закрывать горловину там, где этого требует конструкция, байонетные выступы должны равномерно тянуть крышку вниз, а переливной канал должен оставаться открытым. Новая крышка не может компенсировать проржавевшее седло, изогнутую рампу, овальную горловину или трещину в паяном соединении.

Это различие имеет значение, когда система охлаждения теряет давление, слишком рано выталкивает охлаждающую жидкость в резервуар, не может восстановить охлаждающую жидкость после охлаждения или оставляет засохшие отложения вокруг крышки. Повторная замена крышек может скрыть реальный дефект, а неправильная диагностика давления может привести к ненужной работе двигателя. Расследование должно доказать, пересекает ли утечка колпачковый клапан, уплотнение крышки к горловине, путь перелива или соединение горловины к горловине.Соединение радиатора в сборе .

На странице основное внимание уделяется геометрии заливной горловины и сопрягаемым поверхностям внутри система охлаждения деталей . Для подтверждения открытия клапана и возврата вакуума по-прежнему требуется отдельная проверка крышки, но крышка, проходящая через правильный адаптер, не является доказательством ее герметичности на автомобиле.

Быстрый ответ: проверьте крышку и горловину как отдельные компоненты.

Сначала определите правильное семейство крышек и давление применения, не открывая горячую систему. Проверьте крышку на стенде на совместимом калиброванном адаптере. Затем очистите и осмотрите оба шейных седла, байонетные пандусы, положения остановки, переливной ниппель и шейное крепление. Установите крышку, не прилагая к ней усилий, проверьте симметричное зацепление и проверьте герметичность собранной системы охлаждения в пределах указанного предела. Если давление снижается по периметру крышки, а крышка проходит независимо, то основной зоной повреждения является поверхность горловины, а не клапан.

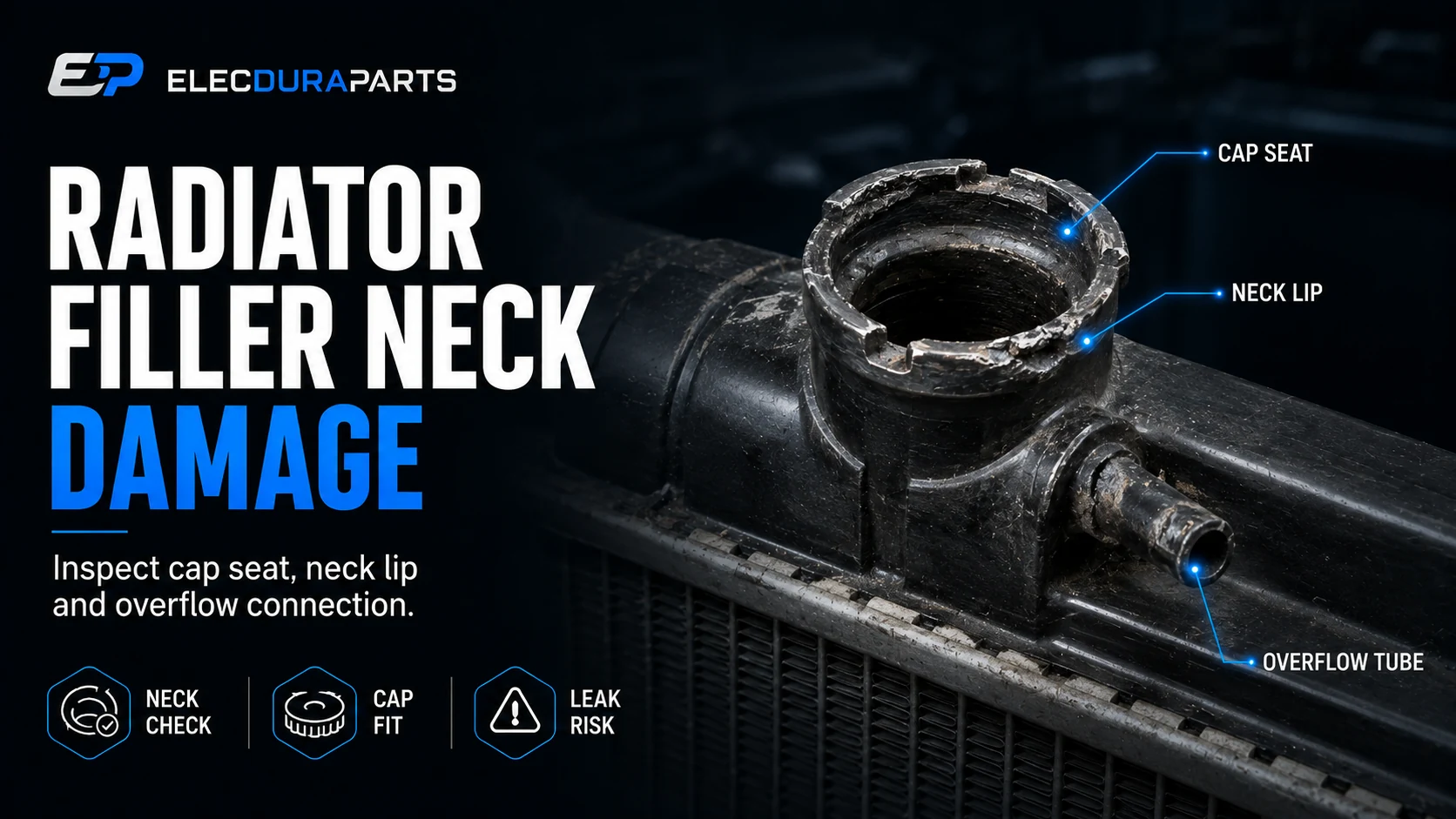

Заливная горловина выполняет более одной операции по уплотнению

Нижнее седло поддерживает герметичное уплотнение.

В обычной конструкции с герметичной крышкой подпружиненный нижний диск плотно прилегает к выступу внутри горловины. Давление системы охлаждения действует под этим уплотнением до тех пор, пока колпачковый клапан не достигнет калиброванного положения открытия.

Узкий дефект может создать ранний путь утечки.

Питтинг, окалина, валик припоя, литейная пустота или местная вмятина могут оставить канал под резиновым уплотнением. Остальная часть окружности может выглядеть нормальной, пока давление выходит через одну небольшую секцию.

Рот может поддерживать вторую прокладку

Верхняя прокладка крышки обычно герметизирует верхний край, поэтому выделившаяся охлаждающая жидкость проходит через переливной ниппель, а не вытекает наружу. Конструкции шейки различаются, поэтому прежде чем судить об износе, определите фактические уплотнительные поверхности.

Краска и коррозия меняют плоскость контакта.

Сильное покрытие, набухание ржавчины или абразивная очистка могут сделать обод неровным. На визуально чистом крае может отсутствовать сплошная плоская контактная полоса.

Байонетные рампы создают зажимающую нагрузку

Выступы крышки следуют по сформированным наклонным направляющим и останавливаются в положениях фиксации. Их высота и симметрия определяют, насколько равномерно крышка сжимает уплотнения.

Ощущение фиксации является свидетельством, а не характеристикой крутящего момента.

Крышка, которая поворачивается необычно далеко, рано останавливается или качается после фиксации, заслуживает осмотра. Не используйте плоскогубцы для преодоления деформированной шеи; дополнительная сила может повредить оба компонента.

Переливной ниппель контролирует передачу

Когда напорный клапан откроется, охлаждающая жидкость должна пройти через ниппель и шланг в расширительный или восстановительный бачок. Во время охлаждения обратный путь должен обеспечивать возможность восстановления там, где система предназначена для этого.

Прозрачный внешний сосок все равно может быть ограничен внутри.

Герметик, коррозия или смещенный материал при сверлении могут ограничить поток. Проверьте весь проход безопасным методом, а не вставляйте инструмент, который может увеличить или проколоть его.

Отделите отказ крышки от отказа шейки

Подтвердите, что кепка принадлежит шее.

Колпачки могут иметь одинаковый внешний диаметр, но различаться по вылету, расположению прокладок, геометрии выступов и калибровке давления. Короткое нижнее уплотнение может никогда не достичь седла, а неправильные выступы могут зафиксироваться, не обеспечивая достаточного сжатия.

Сопоставление номеров деталей предшествует диагностике

Используйте приложение автомобиля, идентификацию радиатора и ссылку на крышку. Не интерпретируйте несоответствие как повреждение система охлаждения двигателя.

Проверьте на стенде крышку на правильном адаптере.

Калиброванный тестер может оценить, стабильно ли удерживается и открывается клапан давления, а также ведет ли вакуумный клапан заданное состояние. Адаптер должен воспроизводить соответствующие посадочные места колпака.

Записывайте поведение давления вместо одного прохода/неудачника.

Обратите внимание на первоначальную утечку, стабилизированное давление, поведение при открытии и повторяемость. Сравнивайте только со спецификацией приложения; не заменяйте собой универсальное номинальное давление.

Осмотрите седло нижнего уплотнения.

Удаление отложений без изменения геометрии

Сохраните фотографии перед чисткой. Используйте метод, совместимый с материалом горловины и остатками охлаждающей жидкости. Агрессивные напильники, вращающиеся абразивы или жесткие скребки могут создать новую впадину.

Отличие удаляемой окалины от потери основного металла

После очистки налет может исчезнуть, а ямка коррозии останется. Используйте увеличение, направленный свет и подходящее сравнение глубины.

Ищите свидетеля постоянного контакта

Совместимая прокладка крышки может оставлять однородную зону контакта. Отсутствующий сегмент, локализованная полировка или асимметричный отпечаток могут привлечь внимание к выступающей точке, вмятине или наклону.

Не загрязняйте пломбу, чтобы не образовался след.

При необходимости используйте только одобренный съемный метод индикации. Жир или краска могут нарушить герметичность и загрязнить систему охлаждения.

Проверьте глубину сиденья по окружности

Если сиденье наклонено относительно рта, колпачковая пружина сжимается неравномерно. Это может произойти в результате производственной деформации, удара или деформированного соединения резервуара.

Привязка измерений к неповрежденной базе данных

Измерьте в нескольких положениях часов, используя инструмент, который не царапает седло. Сравните с чертежом или проверенным образцом, а не с предполагаемым номинальным значением.

Осмотрите вход, пандусы и остановки.

Проверьте верхний край на предмет плоскостности и сколов.

Обод должен обеспечивать сплошную сопрягаемую поверхность, когда верхняя прокладка герметизирует ее. Вмятины от уроненных инструментов, рычагов или снятия крышки могут создать путь для паров и охлаждающей жидкости.

Обратите внимание на повреждения под загнутыми краями.

Штампованные шеи могут деформироваться ниже видимого верха. Посмотрите под разными углами и сравните заблокированное положение крышки.

Сравните противоположные штыковые пандусы

Два язычка крышки должны перемещаться и останавливаться контролируемым и сбалансированным образом. Загнутый вверх пандус снижает компрессию; наклоненный вниз пандус может сделать монтаж ненормально плотным.

Неравные пандусы могут привести к наклону нижнего клапана.

Крышка может казаться запертой, если одна сторона герметичного уплотнения слегка нагружена. Это объясняет утечки, которые исчезают, когда крышку нажимают вручную во время испытания.

Измерьте концентричность и выравнивание шеи

Овальная горловина меняет выступ и контакт прокладки.

Боковой удар, давление при транспортировке или поддевание могут превратить круглую штампованную шею в овал. Колпачок может застревать по одной оси и оставаться свободным по другой.

Выполнение измерений по нескольким осям

Используйте неповреждающие калибры и указывайте, где было снято каждое измерение. Один диаметр не может описать овальность.

Ось шеи должна совпадать с ее внутренним седлом.

Наклоненная или смещенная горловина позволяет расположить верхнюю и нижнюю прокладки в разных центрах. Колпачковая пружина затем толкает диск клапана под углом.

Осмотрите бак или насадку коллектора.

Деформация может распространяться ниже видимой части шеи. Проверьте материал близлежащего резервуара, пайку или сварку, армирование и монтажные напряжения.

Проследите путь переполнения и возврата вакуума

Ранний подъем резервуара не является автоматически плохим ограничением.

Газы сгорания, локальное кипение, перелив, неправильный досягаемость крышки или негерметичное седло горловины могут привести к попаданию охлаждающей жидкости в резервуар. Наблюдайте за температурой, давлением и расходом, а не используйте только уровень резервуара.

Сохранение эталонов холодного и горячего уровней.

Отметьте правильный уровень холода и запишите расширение во время контролируемого запуска. Не открывайте крышку, пока она горячая.

Невозможность восстановления охлаждающей жидкости имеет несколько причин.

Заблокированный ниппель, разрушенный шланг, негерметичное соединение шланга, трещина в бачке или неисправный вакуумный клапан крышки могут впускать воздух, а не втягивать охлаждающую жидкость обратно.

Проверка пути сегмент за сегментом

Проверьте колпачковый клапан, горловину, шланг и приемник резервуара отдельно. Замена Компонент радиатора послепродажного обслуживания , прежде чем изолировать открытый путь, требует повторной работы.

Переливное окрашивание показывает направление, но не всегда происхождение.

Охлаждающая жидкость может смачивать сосок, течь по основанию шейки и имитировать утечку насадки. Воздушный поток может распространить остатки по верхнему баку.

Найдите первую свежую влажную точку

Очистите зону, примените контролируемое давление и наблюдайте под разными углами при достаточном освещении.

Испытание под давлением собранного интерфейса

Начните с холода и в пределах указанного предела.

Используйте совместимое калиброванное оборудование и следуйте инструкциям по обслуживанию автомобиля. Чрезмерное давление может привести к повреждению и сделать диагноз недействительным.

Стабилизация температуры и захваченного воздуха

Изменения давления могут отражать сжатие воздуха или температурный дрейф. Запишите условия испытаний и дождитесь стабилизации, прежде чем судить о медленной потере.

Высушите горловину, прежде чем следить за утечкой.

Остатки охлаждающей жидкости могут перемещаться и выглядеть как новая утечка. После безопасной очистки и сушки используйте свет, зеркало или одобренные средства обнаружения для идентификации первого выброса.

Не позволяйте тестовым адаптерам маскировать повреждение шеи

Некоторые тестеры системы охлаждения крепятся иначе, чем крышка автомобиля. Тестер может герметизировать поверхность, которую не использует колпачок, поэтому сохранение давления через адаптер не может проверить каждую функцию горловины.

Повторите после снятия и установки крышки.

Если утечка меняется после каждой установки, проверьте зацепление, загрязнение и прерывистое сгибание прокладки. Постоянная повторяемость усиливает вывод.

Ориентация крышки записи

Отметьте положение фиксации относительно шеи. Утечка, которая следует за ориентацией крышки, предполагает повреждение крышки; тот, который остается в том же месте шейки, указывает на сопрягающуюся поверхность.

Не путайте шею с другими потерями давления

Шов бака может намочить горловину снизу

Охлаждающая жидкость может просачиваться вверх в отложения или перемещаться вентилятором. Самое сильное пятно не всегда является источником; первая точка увлажнения во время контролируемого испытания является более убедительным доказательством.

Отдельная диагностика швов от диагностики шеи

Повреждение интерфейса резервуара требует другого решения по ремонту. Не шлифуйте и не изменяйте форму шейки, чтобы устранить утечку в ближайшем обжиме.

Давление сгорания требует независимого подтверждения

Повторный выброс охлаждающей жидкости может произойти при утечке охлаждающей жидкости между цилиндрами, но сама по себе влажность области крышки не позволяет сделать такой вывод.

Используйте одобренные химические, газовые или газовые процедуры.

Интерпретируйте результаты с учетом температуры двигателя, нагрузки и состояния системы охлаждения. Не переходите к разборке двигателя без подтверждающих доказательств.

Низкий запас кипения позволяет открыть правильную крышку.

Неправильная концентрация охлаждающей жидкости, ограниченная циркуляция, отказ вентилятора или Ошибка управления термостатом может привести к повышению местной температуры и давления. Шапка может нормально реагирует.

Определите, предшествует ли утечка перегреву или следует за ним.

Последовательность имеет значение: утечка на границе раздела может снизить давление и запас кипения, а перегрев также может привести к вытеснению охлаждающей жидкости через исправный клапан давления.

Ремонт или замена заливной горловины?

Чистка – это не восстановление геометрии.

Удаление накипи позволяет восстановить контакт только в том случае, если нижележащее посадочное место останется целым. Он не может восстановить металл, потерянный из-за питтинга, или исправить овальную горловину.

Повторное тестирование после каждого одобренного исправления

Прежде чем возвращать автомобиль в эксплуатацию, убедитесь в задействии крышки, удержании давления, маршруте сброса давления и возврате вакуума.

Ремонт металлической шейки зависит от конструкции

Паяная медно-латунная шейка, паяная алюминиевая шейка и формованная стальная шейка требуют разных процессов. Тепло может повредить близлежащие соединения, покрытия, пластиковые резервуары и уплотнения.

Определите, кто имеет право на ремонт

Используйте Специалист по радиаторам и документированная процедура. Ремонт должен восстановить размеры, целостность крепления и характеристики давления, а не просто остановить видимую утечку.

Пластиковые повреждения шеи обычно расширяют сферу применения

Растрескивание, побеление, деформация или хрупкость материала могут указывать на более широкое тепловое старение резервуара. Локальный патч может изменить нагрузку и выйти из строя без предупреждения.

Осмотрите весь бак

Проверьте шейки шлангов, обжимные площадки, ребра и места крепления. Полный замена радиатора может быть безопаснее, чем обработка одной видимой трещины.

Для подбора замены требуются данные, специфичные для горловины

Номер оригинального оборудования и приложение определяют конфигурацию

Автомобиль, год выпуска, двигатель, трансмиссия, рынок и вариант охлаждения могут изменить конструкцию радиатора и крышки. По возможности используйте этикетку и ссылку на оригинальную деталь.

Не совпадайте только по основным размерам

Два радиатора с одинаковым размером лицевой поверхности могут использовать разное положение заливной горловины, ее глубину, семейство крышек, отверстия и крепления.

Сфотографируйте шею с полезных ракурсов.

Обеспечьте вид сверху, сбоку и внутри седла со шкалой, а также положение зафиксированной крышки и переливного ниппеля. Включите Радиатор в сборе, поэтому ориентация ясна.

Сохраняйте привязку измерений к видимым исходным данным

Записывайте диаметр горловины, глубину посадки, расположение выступов, высоту шейки и положение относительно точек крепления только в том случае, если метод измерения очевиден.

Подтвердите, что детали включены в предложение

Укажите, есть ли в радиаторе крышка, сливной патрубок, шланг бачка, фитинги трансмиссии или масляного радиатора, монтажные подушки и датчики. Крышка, поставляемая в коробке, должна соответствовать области применения.

Отделите спецификацию радиатора от номинала крышки.

Перечислите каждую ссылку отдельно. Элекдура оптовый обзор деталей охлаждения может затем проверить интерфейс, а не предполагать одну общую крышку.

Оптовый контроль качества интерфейсов заливной горловины

Используйте функциональные датчики для критической геометрии.

Входной и производственный контроль позволяет проверить форму горловины, глубину сиденья, высоту рампы, зацепление крышки и открытость ниппеля по утвержденным чертежам или образцам.

Для проверки посадки колпачка необходим контролируемый эталонный колпачок.

Определите смотровую крышку, ее предел износа и график замены. Изношенная заводская крышка не является стабильным показателем.

Защищайте шею во время упаковки

Выступающая заливная горловина может поглощать удары картонных коробок или сложенную нагрузку. Упаковка должна поддерживать раму радиатора и сохранять зазор вокруг горловины и переливного патрубка.

Проверка после моделирования транспортировки

Если риск оправдан, проверяйте посадку крышки и герметичность после согласованных испытаний на вибрацию или падение, а не только перед упаковкой.

Свяжите проверку герметичности с фактической границей давления

Производственный тест в обход интерфейса крышки может подтвердить целостность сердцевины радиатора при отсутствии геометрии горловины. Укажите, включает ли тест репрезентативное уплотнение крышки.

Записать приспособление и ограничить

Необходимо контролировать давление, продолжительность, среду, стабилизацию и критерии приемлемости. Покупатели могут согласовать эти записи через процесс обеспечения качества послепродажного обслуживания.

Часто задаваемые вопросы

Может ли крышка радиатора пройти проверку, но все равно протекать на автомобиле?

Да. Настольный адаптер может оказаться ненадежным и герметичным, если на горловине автомобиля имеются выбоины, деформации, слабое зацепление с рампой или трещина крепления.

Протестируйте собранную пару

После отдельной проверки крышки проверьте герметичность совместимой крышки на очищенной горловину радиатора автомобиля и найдите первое место утечки.

Можно ли отшлифовать проржавевшее седло заливной горловины?

Не в качестве генерального ремонта. Абразивные работы могут опустить или наклонить сиденье и оставить частицы в системе. Используйте одобренную для материала процедуру очистки или специализированную процедуру ремонта.

Потеря металла меняет решение

Если при очистке обнаруживаются глубокие язвы, замена более оправдана, чем попытка создать новое сиденье вручную.

Почему охлаждающая жидкость попадает в бачок до перегрева двигателя?

Возможные причины включают неправильный досягаемость крышки, плохое уплотнение горловины, дымовые газы, перелив или фактическое повышение давления. Необходимо измерить последовательность давления и температуры.

Движение резервуара само по себе не является приговором

Осмотрите крышку, горловину, шланг и причины, связанные с двигателем, отдельно.

Почему радиатор остается низким после остывания двигателя?

Вакуумный обратный клапан, горловина, переливной шланг или Заборник бачка охлаждающей жидкости может протекать или засоряться, в результате чего воздух попадает внутрь вместо возврата охлаждающей жидкости.

Проверьте каждый сегмент обратного пути

Герметичное герметичное уплотнение и функциональный вакуумный путь — это разные требования.

Может ли крышка высокого давления устранить течь в горловине?

Нет. Это может увеличить ощущение зажима, но также увеличивает нагрузку на систему и все равно не может восстановить поврежденную уплотнительную поверхность или геометрию рампы.

Используйте только указанную крышку

Устраните ошибку интерфейса и подтвердите рейтинг приложения.

Что мне следует отправить для подбора замены радиатора?

Отправьте номер оригинального оборудования, автомобиль и двигатель, Этикетка радиатора , фотографии устройства в сборе, крупный план заливной горловины, номер крышки, размеры крепления и отверстий, сведения о встроенном охладителе и количество заказа.

Включить вышедшие из строя сопрягаемые детали

В случае повторной проблемы или проблемы по гарантии предоставьте доказательства как крышки, так и радиатора, чтобы можно было оценить взаимодействие.

Сопоставьте интерфейс перед заменой другого колпачка

Крышка радиатора может регулировать давление только в том случае, если заливная горловина имеет правильное седло, ободок, зацепление рампы и переливной канал. Самая полезная диагностика проверяет каждую границу отдельно: колпачковый клапан на соответствующем адаптере, геометрию горловины после тщательной очистки, утечку между крышкой и горловиной под контролируемым давлением, а также полный путь перелива/возврата вакуума.

Для подбора замены предоставьте номера оригинального оборудования и крышек, применение автомобиля и двигателя, фотографии заливной горловины, размеры седла и выступа, если таковые имеются, сведения о монтаже и подключении радиатора, конфигурацию встроенного охладителя, свидетельства неисправности и количество. Отправьте этот пакет через Страница запроса радиатора Elecdura , поэтому в предложении указан поврежденный интерфейс, а не указана еще одна непроверенная крышка.
