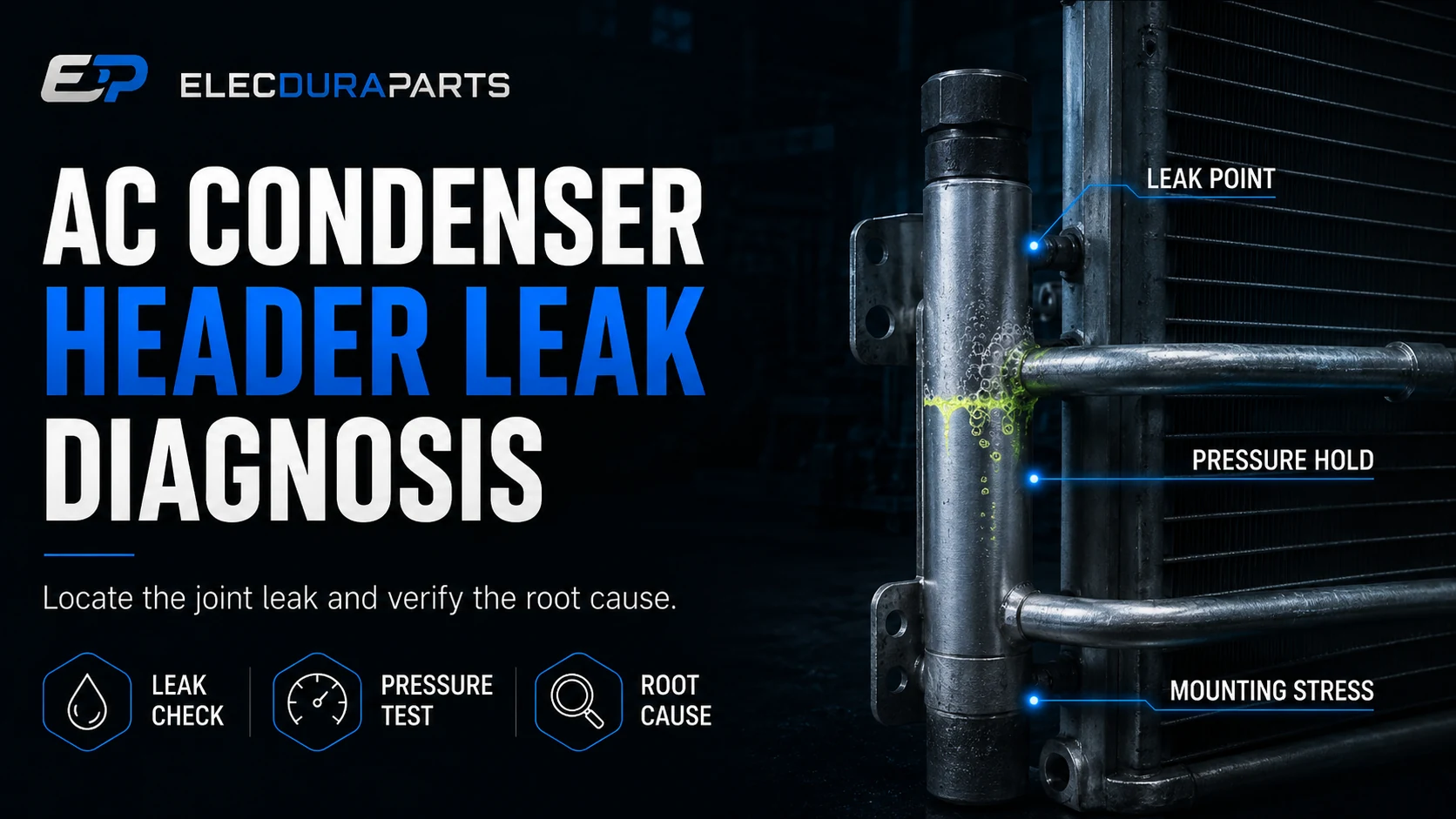

AC-condensorbuis-naar-header lek: trillingen, soldeerverbinding en montagebewijs

Een lekkage van de AC-condensorkop treedt op waar een koelmiddelvoerende buis de kop verbindt, maar het zichtbare lekpunt op zichzelf onthult niet waarom die verbinding openging. De startconditie kan een onvolledige dekking van het soldeersel, onvoldoende inbrenging van de buis, corrosie, impact die door de kern wordt overgebracht, een vervormd montageframe, stijve pijpuitlijning, herhaalde ventilator- of motortrillingen of thermische cycli zijn. Verschillende oorzaken kunnen ervoor zorgen dat olie of fluorescerende kleurstof op vrijwel dezelfde plek achterblijft.

De nuttige vraag is daarom niet eenvoudigweg: 'Lekt de verbinding?'. Het is: 'Welke bewijzen rond de verbinding, de bevestigingen en de koelmiddelaansluitingen verklaren de belasting die de verbinding heeft bereikt?' Dat onderscheid is van belang voor werkplaatsen die herhaalde storingen proberen te voorkomen en voor distributeurs die retourzendingen onder garantie beoordelen. Als u de condensor vervangt zonder een verplaatste beugel of een geforceerde spruitstukverbinding te corrigeren, kan de nieuwe kern op precies dezelfde manier worden belast.

Begin met het identificeren van de exacte AC-condensorconfiguratie , registratie van het lek vóór reiniging en vergelijking van beide zijden van de verdachte header. Slijp, buig of verzegel het gebied niet voordat het originele bewijsmateriaal is gefotografeerd.

Snel antwoord: een gewrichtslek is een locatie, nog geen hoofdoorzaak

Bevestig een lek in de AC-condensorkop met een goedgekeurde lekdetectiemethode en interpreteer vervolgens de vorm en omgeving ervan. Een strakke, plaatselijke indicatie rond één buis kan in de richting van de verbinding tussen buis en kop wijzen. Een breed nat gebied kan olie bevatten die wordt meegevoerd door de luchtstroom uit een spruitstukafdichting, servicefitting of beschadigde buis. Zelfs nadat het lek is gelokaliseerd, moeten de oorzaken van productie, installatie en service gescheiden blijven totdat fysiek bewijs één van deze oorzaken ondersteunt.

Waarom de verbinding tussen buis en kopstuk zwaar belast is

De verbinding moet de structuur afdichten en dragen

De condensorkop verdeelt het koelmiddel over vele kleine buizen. Elk buisuiteinde wordt in een headersleuf of opening gestoken en verbonden door een gecontroleerd soldeerproces. De verbinding moet de hoge koelmiddeldruk behouden en tegelijkertijd de uitzetting van de kern, trillingen van het voertuig en kleine doorbuigingen tussen bevestigingspunten opvangen. Het is zowel een drukgrens als een structurele transitie.

Continuïteit van de filet

Een goede verbinding is afhankelijk van geschikte materialen, voorbereiding van het oppervlak, pasvorm, plaatsing en verwarming. De zichtbare filet kan bewijs leveren, maar het uiterlijk ervan is geen volledige metallurgische test. Een gladde buitenkant bewijst niet automatisch een volledige interne hechting, en een onregelmatig oppervlak bewijst niet automatisch lekkage. Evalueer de filet samen met een bevestigde leklocatie en de staat van vergelijkbare verbindingen.

Buisinbrengen en randbelasting

Als een buis niet consistent in de kop wordt geplaatst, kan de spanning zich concentreren op één rand van de verbinding. De insteekdiepte kan echter vaak niet worden vastgesteld op basis van een geassembleerde eenheid zonder destructieve secties. Bij een garantie-inspectie moeten de zichtbare offset, de buishoek en de vergelijking met aangrenzende buizen worden vastgelegd zonder een ongezien maatfout te claimen.

Aluminium beweegt tijdens elke bedrijfscyclus

De condensor warmt op wanneer koelmiddel onder hoge druk binnendringt en koelt af wanneer het systeem stopt of de luchtstroom in het voertuig toeneemt. Buizen, headers, zijplaten en bevestigingen veranderen niet allemaal in dezelfde mate van temperatuur. De resulterende differentiële uitzetting is normaal; het ontwerp en de installatie moeten dit mogelijk maken zonder herhaaldelijk één verbinding te buigen.

A De condensor voor een personenauto kan ook een ontvanger-droger, beugels of een geïntegreerd aansluitblok bevatten. Deze kenmerken veranderen massa- en belastingspaden. Soortgelijke externe kernafmetingen vormen daarom geen uitwisselbaar samenstel.

Bewaar het bewijs van lekkage voordat u gaat schoonmaken

Neem eerst de hele montage op

Fotografeer de condensor in de geïnstalleerde positie waar dit praktisch mogelijk is. Inclusief bovenste en onderste bevestigingen, kussens, beugels, pijpverbindingen, ruimte voor de ventilatormantel en de omringende carrosseriestructuur. Fotografeer vervolgens beide gezichten en elke header na verwijdering. Een close-up zonder installatiecontext kan niet laten zien of de kern is verdraaid of in contact is gekomen met een ander onderdeel.

Documenteer olie-, verf- en stofsporen

Koudemiddel ontsnapt als gas, terwijl compressorsmeermiddel achterblijft en stof verzamelt. Fluorescerende kleurstof maakt het spoor misschien beter zichtbaar, maar luchtstroom, zwaartekracht, wassen en eerder onderhoud kunnen resten verplaatsen. Markeer het eerste verdachte punt, de richting van het pad en of het tegenoverliggende vlak schoon is. Bewaar een ongereinigde afbeelding voordat u oplosmiddel gebruikt.

Controleer of het bewijsmateriaal oud of actief is

Oude kleurstof van een gerepareerde slang of gemorst materiaal kan in de buurt van de condensor achterblijven. Verse olie is nuttig, maar niet doorslaggevend. Bevestig actieve lekkage onder de door de voertuigfabrikant goedgekeurde voorwaarden in plaats van alleen een condensor op kleur te bestellen. Bekijk de koudemiddelgeschiedenis, eerdere reparaties aan botsingen en gegevens over herhaaldelijk bijvullen.

Bevestig de exacte leklocatie

Gebruik methoden die geschikt zijn voor het koelcircuit

Volg de toepasselijke veiligheidsregels en service-informatie. Herwin koelmiddel met goedgekeurde apparatuur; ontlucht het niet. Afhankelijk van het systeem en de lokale procedure kan bij de bevestiging gebruik worden gemaakt van een elektronische detector, fluorescerende kleurstof, een gecontroleerde test met inert gas of een goedgekeurde immersie- of belmethode op een verwijderd onderdeel. Overschrijd nooit de gespecificeerde druk en breng nooit zuurstof of ongecontroleerde werkplaatslucht in het circuit.

Elektronische detectorinterpretatie

Beweeg de sonde langzaam, controleer de achtergrondverontreiniging en herhaal de aanpak vanuit meer dan één richting. Een reactie in de buurt van de header moet worden geïsoleerd van een nabijgelegen slangkrimp, onderhoudspoort, compressorresidu of verdamperafvoer. Registreer het instrument, de gevoeligheid en de testconditie, zodat een andere technicus het resultaat kan reproduceren.

Bubble- en immersie-interpretatie

Een continue bron van bellen kan een drukopening nauwkeurig lokaliseren, maar opgesloten lucht tussen de vinnen kan aanvankelijk vrijkomen en lekkage nabootsen. Laat het oppervlak nat worden, kijk of er vanaf hetzelfde punt belletjes regenereren en onderscheid de ene buismof van de aangrenzende buiswand. Gebruik geen testmethode die het onderdeel vervuilt of corrodeert.

Testresultaten kunnen veranderen afhankelijk van de temperatuur en de belasting

Een fijne scheur kan dichtgaan als de kern koud en spanningsloos is, en vervolgens opengaan als de kop uitzet of trilt. Omgekeerd kan verwijdering ervoor zorgen dat de installatie niet meer draait, waardoor een lek moeilijker te reproduceren is. Registreer of bewijsmateriaal geïnstalleerd leek, op de bank, koud, warm, statisch of terwijl de druk veranderde. Dit is waardevoller dan een enkele 'geslaagd' of 'mislukt' opmerking.

Scheid een kopstuklek van nabijgelegen bronnen

Spruitstukafdichtingen en buisfittingen

Een verbindingsblok nabij de header maakt vaak gebruik van O-ringen of afdichtringen. Residuen van dat grensvlak kunnen door de header stromen en bij een buisverbinding stoppen. Inspecteer het hoogste natte punt, de afdichtingsvlakken, de plaatsing van de bevestigingsmiddelen en de uitlijning van de buizen. De Het assortiment AC-compressoren illustreert ook waarom olie door het systeem circuleert; olie waargenomen bij de condensor is niet uniek voor het faalmechanisme van één onderdeel.

Vrije uitlijning vóór het vastdraaien

Een koelmiddelleiding moet de condensoraansluiting benaderen zonder op zijn plaats te worden gedrukt. Als er bouten nodig zijn om een ​​pijp zijwaarts te trekken of een grote opening te dichten, kan de verbinding een continue belasting op de header overbrengen. Vergelijk de beugellocaties, isolatoren en leidingtrajecten met service-informatie voordat u alleen de verbinding de schuld geeft, en gebruik de correcte condensortoepassing als vergelijkingsbasislijn.

Lekke lekke band of steenslag

Wegresten kunnen een buis dicht bij de kop doorboren, en olie kan zich in de hardsoldeerfilet verspreiden. Inspecteer onder vergroting na het reinigen van de bevestigde zone. Een directe slag zorgt vaak voor vervorming van de uitgelijnde vin, een scherpe inkeping of verplaatsing van materiaal. Gewrichtsvermoeidheid volgt vaker de omtrek van de buis of de filet, hoewel het uiterlijk alleen onvoldoende blijft voor absolute attributie.

Kerncorrosie

Zout, vocht en vuil kunnen tussen het maaibord, de vinnen en de onderste steun achterblijven. Corrosie kan een buis naast een intacte verbinding verdunnen of verschillende nabijgelegen gebieden aantasten. Noteer de verdeling in plaats van elk poreus punt een soldeerfout te noemen. Breder AC-diagnosebronnen kunnen onderwerpen over corrosie en algemene lekkages behandelen zonder deze pagina buiten de buis-tot-header-grens uit te breiden.

Lees het Joint for Manufacturing Evidence zorgvuldig door

Wat een retourinspectie kan vaststellen

Een niet-destructieve retourinspectie kan de actieve lekpositie, externe geometrie, residupatroon, impactbewijs, montageconditie en vergelijking met aangrenzende verbindingen vaststellen. Het kan een verband identificeren tussen een lek en een ongebruikelijke filet of verplaatste buis. Normaal gesproken kan het de oventemperatuur, fluxconditie, legeringschemie of interne soldeerpenetratie niet bewijzen zonder procesregistraties of destructieve analyse.

Vermijd niet-ondersteunde defectlabels

Termen als 'koud hardsolderen', 'slecht laswerk' of 'fabrieksfout' mogen niet alleen worden gebruikt omdat een verbinding lekt. Solderen is niet hetzelfde proces als smeltlassen, en de hoofdoorzaak kan veldbelasting zijn. Gebruik neutrale taal: 'lek bevestigd bij het bovenste verbindingsstuk van buis 12; discontinue externe afronding zichtbaar op de achterkant; geen inslagmarkering waargenomen.'

Vergelijkingsexemplaren verbeteren het vertrouwen

Vergelijk het defecte gebied met andere verbindingen op dezelfde kern en, indien beschikbaar, een ongebruikte eenheid met hetzelfde onderdeelnummer en productierevisie. Let op een consistente buispositie, afrondingscontour en rechtheid van het kopstuk. Een vergelijking moet toepassingsgericht zijn; het gebruik van een andere kernarchitectuur kan valse verwachtingen scheppen.

Traceer trillingen en montagespanning

Inspecteer isolatoren, beugels en bevestigingsmiddelen

Ontbrekende rubberen kussens, samengedrukte doorvoertules, gebarsten beugels, onjuiste afstandhouders of te vast aangedraaide bevestigingsmiddelen kunnen de normale beweging belemmeren. Controleer de getuigenmerken die metaal-op-metaal contact aantonen. Een houder die er stevig uitziet, kan de condensor nog steeds verdraaid houden als een beugel verbogen is tijdens een botsingsreparatie.

Gebruik diagonale en vlakke controles

Terwijl de kern wordt ondersteund zoals gespecificeerd, vergelijkt u de diagonale afmetingen, de parallelliteit van de kop en het contact met het montagevlak waar het ontwerp dit toelaat. Forceer een flexibele condensor niet plat tegen een willekeurige bank en interpreteer het resultaat als een productietolerantie. Het doel is om grove verdraaiing of een houder te identificeren die niet op natuurlijke wijze kan zitten.

Zoek naar contact met de koelmodule

Controleer de speling tot de radiateur, de ventilatormantel, de inlaatluchtkoeler, het rooster en de carrosseriepanelen. Gepolijste plekken, schuurstof of herhaaldelijke schuurplekken identificeren de overgedragen beweging. Een beschadigd de koelventilatorconstructie van de radiateur kan abnormale trillingen of contact veroorzaken, maar de aanwezigheid ervan bewijst niet dat dit de lekkage van de header heeft veroorzaakt; frequentie en fysiek pad vereisen nog steeds bewijs.

Houd rekening met door service veroorzaakte belastingen

Het gebruik van de condensor als houvast, het buigen van leidingen voor toegang, het ophangen van apparatuur aan een pijp of het installeren van een onjuiste bevestiging kan de constructie voorbelasten. Vraag welke werkzaamheden aan het koudemiddelverlies voorafgingen. Een chronologische reparatiegeschiedenis kan onderscheid maken tussen een lek dat zich geleidelijk heeft ontwikkeld en een lek dat onmiddellijk na de front-endservice verscheen; de De diagnostische artikelindex kan afzonderlijk onderzoek naar andere fouten in de koelmodule ondersteunen.

Onderscheid thermisch fietsen van pure trillingen

Trillingen passen herhaalde mechanische verplaatsing toe, terwijl thermische cycli de afmetingen veranderen naarmate temperatuur en druk veranderen. In dienst treden ze vaak samen op. Een stijve montage kan gewone thermische uitzetting omzetten in cyclische verbindingsspanning; een losse montage kan de trillingsamplitude vergroten. Daarom kan bij het lokaliseren van een vermoeiingsscheur geen enkele oorzaak worden geïdentificeerd.

De condensor repareren of vervangen?

Waarom externe afdichting meestal een zwak bewijs is van herstel

Een oppervlaktepleister kan tijdens één testbank een zichtbare bel stoppen, maar er niet in slagen het oorspronkelijke soldeervlak, de buisondersteuning, de corrosiebescherming of de vermoeidheidsweerstand te herstellen. Warmte die wordt gebruikt voor een lokale reparatie kan aangrenzend dun aluminium, vinnen, interne doorgangen of materiaal van de ontvanger-droger beschadigen. De aanvaardbaarheid van reparaties ter plaatse hangt af van het ontwerp, de goedgekeurde procedure, het koelmiddel, de regelgeving en de reparatiemogelijkheden, en niet van de vraag of de lijm aan de buitenkant hecht.

Vervanging heeft de voorkeur als het belastingspad onzeker is

Vervanging is over het algemeen de verdedigbare richting wanneer een verbinding gescheurd is, meerdere verbindingen aangetast zijn, de kop vervormd is, corrosie verspreid is, de kern impactschade heeft of er geen goedgekeurde reparatieprocedure bestaat. Voordat u de nieuwe unit monteert, dient u de montage en de uitlijning van de leidingen te corrigeren, zodat vervanging geen herhalingsmislukkingsexperiment wordt.

Systeemwerk eindigt niet bij de condensor

Bescherm open verbindingen tegen vocht en vuil, vervang de gespecificeerde afdichtingen, volg de evacuatie- en laadprocedures en controleer de koelventilatorsysteem en high-side-gedrag na reparatie. Als het systeem langere tijd open heeft gestaan, volg dan de richtlijnen voor de ontvanger-droger en de olie van de voertuigfabrikant. Leid de universele oliehoeveelheid niet alleen af ​​op basis van condensorvervanging.

Vervangingsmatching is meer dan kerngrootte

Bevestig de volledige configuratie

Match OE-referentie, voertuig, productiedatum, motor, koelmiddel, algemene en kernafmetingen, poortstijl, poortrichting, geometrie van het verbindingsblok, buis- en header-oriëntatie, montagelippen, geïntegreerde ontvanger-droger en meegeleverde afdichtingen. Bekijk de condensatorcatalogus voordat een visueel vergelijkbare kern als uitwisselbaar wordt behandeld.

Verbindings- en montagegeometrie beschermen de nieuwe verbinding

Een verschil van enkele millimeters bij een beugel of poort kan montagekracht vereisen. Die kracht is specifiek van belang bij een lek van buis naar header, omdat het verandert hoe de belasting de header binnenkomt. Gebruik rechte foto's en zijaanzichtfoto's met een schaal, en niet alleen afbeeldingen met perspectiefvervorming.

Draag de specificaties van één applicatie niet over

Kerndikte, interne circuits, ontvanger-drogeropstelling en montagevoorschriften variëren. Er kan niet worden aangenomen dat een drukwaarde, reparatiemethode of montageverklaring van een andere condensor van toepassing is. van Elecdura aftermarket-sourcingondersteuning is bedoeld om toepassingsbewijs te verzamelen en niet om voertuigspecifieke servicegegevens te vervangen.

Groothandel retourinspectie en leverancierskwaliteit

Gegevens vereist bij een retourzending

Vraag naar onderdeelnummer en partij, OE-kruisreferentie, voertuigtoepassing, installatiedatum, kilometerstand of storingsuren, onderhoudsgeschiedenis van koelmiddel en olie, eerdere aanrijdingswerkzaamheden, lektestmethode, testconditie, ongereinigde foto's, montagefoto's en foto's van pijpuitlijning. Een onderdeel dat schoon wordt geretourneerd in een doos met alleen 'lekken' erop geschreven, kan geen betekenisvolle analyse van de hoofdoorzaak of een bruikbare analyse ondersteunen. aftermarket-kwaliteitsbeoordeling.

Het verpakken van bewijsmateriaal is belangrijk

Inspecteer gaatjes in de doos, platgedrukte hoeken, verbogen montagelipjes, sluiting van de dop en beweging van de kern in de verpakking. Tijdens het transport kunnen koplasten worden geïntroduceerd, zelfs als de vinnen de impact verbergen. Bewaar de verpakking totdat de verantwoordelijkheid is beoordeeld.

Inkomende kwaliteitscontroles voor bulkbestellingen

Monstereenheden moeten worden gecontroleerd op de juiste labels, poortbescherming, montagepositie, zuiverheid van de verbinding, rechtheid van de kop, duidelijke discontinuïteiten in de verbindingen en lektestgegevens die passen bij het overeengekomen kwaliteitsplan. Het inspectieplan moet de steekproefomvang en acceptatieregels definiëren, in plaats van te vertrouwen op vage beweringen over '100% kwaliteit'.

Voor bredere aankoopondersteuning, bekijk Elecdura's groothandel onderdelenprogramma en bibliotheek met technische artikelen . Gerelateerde pagina's moeten toepassings- en procesvragen ondersteunen zonder de grens van buis-naar-header-fouten in dit artikel te verwateren.

Veelgestelde vragen over lekkage van de AC-condensorkop

Kan een lekkende verbinding tussen buis en kop opnieuw worden gesoldeerd?

Alleen als er een goedgekeurd proces en gekwalificeerde reparatiemogelijkheden bestaan

Het opnieuw solderen van dun aluminium kan aangrenzende verbindingen, interne doorgangen en drogere componenten aantasten. De unit moet veilig geleegd, gereinigd, beoordeeld en getest worden volgens een voor die constructie geldige procedure. Voor veel aftermarket-reparaties biedt volledige vervanging van de condensor een beter beheersbaar resultaat.

Bewijst kleurstof rond een header dat de soldeerverbinding mislukt is?

Nee; traceer de hoogste actieve bron

Kleurstof en olie kunnen uit een spruitstukafdichting, een lekke band of fitting komen. Maak alleen schoon nadat u het patroon hebt gedocumenteerd en bevestig vervolgens de bron met een goedgekeurde, herhaalbare lektest.

Kan een gebogen montagelip een lek in de AC-condensorkop veroorzaken?

Het kan bijdragen door de kern te draaien of voor te laden

De verbinding is het sterkst wanneer de lipverplaatsing, de zitopening, de kerndraaiing en de leklocatie een consistent fysiek pad vormen. Een verbogen lipje alleen is geen bewijs, maar moet worden gecorrigeerd voordat het wordt vervangen.

Waarom lekt de vervangende condensor in dezelfde hoek?

Controleer de ongewijzigde installatiebelasting opnieuw

Herhaaldelijke locatiespecifieke fouten wijzen erop dat de geometrie van de beugel, de kussens, de uitlijning van de pijp, contactsporen, botsingsvervorming en trillingen moeten worden gecontroleerd. Controleer ook of het onderdeelnummer en de configuratie van het vervangende onderdeel correct zijn.

Wat moet een distributeur sturen voor een buis-tot-kop-garantiebeoordeling?

Stuur bewijsmateriaal dat locatie en context behoudt

Geef de exacte onderdeel- en partijnummers op, de toepassing, de getroffen hoeveelheid, het onderhoudsinterval, de lektestgegevens, ongereinigde close-ups, afbeeldingen van de volledige kern, montage- en verbindingsfoto's, staat van de verpakking en eventuele geschiedenis van herhaalde storingen.

Bouw een verdedigbaar vervangingsbesluit

Een lek in de AC-condensorkop moet worden behandeld als een forensisch storingsprobleem. Bewijs eerst het actieve lek bij de verbinding tussen buis en kopstuk. Documenteer vervolgens de afronding, buispositie, aangrenzende verbindingen, corrosie, impact, bevestigingen, verbindingen en bedrijfstoestand. Scheid wat de inspectie bewijst van wat zij alleen maar suggereert.

Als vervanging nodig is, verwijdert u de belasting die mogelijk de oorspronkelijke verbinding heeft geopend en past u de volledige condensorconfiguratie aan. Voor een bulkofferte of garantiebeoordeling stuurt u Elecdura het OE-nummer, de voertuigtoepassing, het condensorlabel, de poort- en montagefoto's, de bevestigde leklocatie, de testmethode, de partijhoeveelheid en het vereiste bestelvolume via de contactpagina of de relevante groothandel condensor aanvraag.
