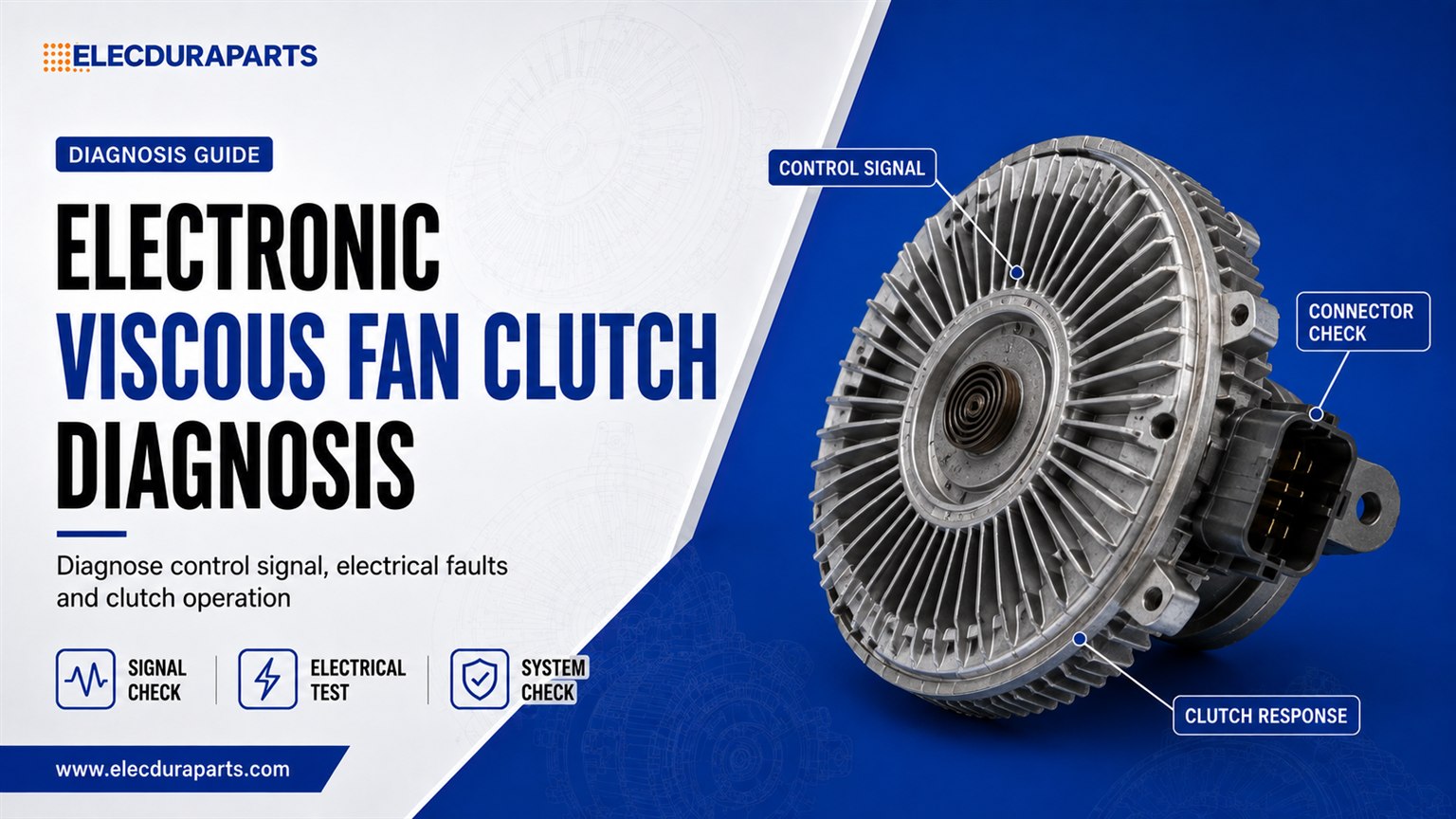

Elektronische viskeuze ventilatorkoppelingssignaal en snelheidsdiagnose

Een elektronische viskeuze ventilatorkoppeling is noch een eenvoudige elektrisch aangedreven ventilator, noch een conventionele thermische koppeling met alleen een bimetaalveer. Het motorkoppel bereikt de ventilator nog steeds via stroperige schuifkracht, maar een actuator regelt de distributie van siliconenvloeistof in reactie op een ECU-commando. Veel systemen sturen ook een signaal voor de ventilatorsnelheid terug. Deze combinatie geeft de motorcontroller een nauwkeuriger koelvermogen, maar creëert toch verschillende storingspaden die dezelfde klacht veroorzaken: onvoldoende ventilatorsnelheid, te hoge ventilatorsnelheid, een foutcode, zwakke airconditioning bij stationair draaien of oververhitting onder belasting.

De diagnose moet drie afzonderlijke vragen beantwoorden. Heeft de controller de juiste ventilatorstatus opgevraagd? Heeft het commando de koppeling bereikt in een elektrisch geldige vorm? Heeft de mechanische koppeling de verwachte snelheid en luchtstroom gecreëerd? Het vervangen van de De ventilatorkoppeling omdat commando en werkelijke snelheid het niet eens zijn, slaat de bedrading, voeding, feedback, kalibratie en controles op de koelvraag over die het meningsverschil betekenisvol maken.

Snelle beslissing: commando, feedback of mechanische slip?

Identificeer eerst de elektronische koppelingsarchitectuur

Tel draden alleen als startaanwijzing

Het aantal connectorpinnen levert geen universele testmethode op. Eén ontwerp kan gebruik maken van stroom, aarde, een pulsbreedte-gemoduleerde regeling en feedback op de ventilatorsnelheid. Een ander kan een solenoïde aan de voedingszijde of aan de aardzijde besturen, een andere duty-cycle-conventie gebruiken of een referentiecircuit delen. Sommige heavy-duty systemen gebruiken een normaal ingeschakelde strategie, zodat verlies van elektrische bediening voor meer koeling zorgt; anderen gaan standaard naar een grotere slip. Verkrijg het bedradingsschema en de pinfunctie voor de exacte motor en koppeling.

Breng geen accuspanning aan op een onbekende bedieningsterminal

Een ECU-driver of sensoringang met een lage stroomsterkte kan worden beschadigd door een directe jumper. Voer een back-sonde uit met geschikte apparatuur met hoge impedantie, identificeer de voeding en aarde via het diagram en gebruik alleen een gezekerde of stroombeperkte methode als de serviceprocedure dit toestaat. Als de connector of pinout niet kan worden bevestigd, stop dan de elektrische activeringstest en voltooi eerst de mechanische en visuele identificatie.

Bepaal of de commandopolariteit is omgekeerd

Een weergegeven inschakelduur kan misleidend zijn wanneer de scanner elektrische belasting labelt in plaats van gevraagde inschakeling. In sommige circuits betekent een hoger weergegeven percentage meer actuatorstroom en grotere betrokkenheid; in andere creëert de ECU de tegenovergestelde elektrische toestand. Vergelijk het commando met de definitie van de fabrikant en de gemeten golfvorm. Beslis nooit op basis van een percentage alleen dat een koppeling 'achteruit werkt'.

Het onderscheid tussen een elektronische viscokoppeling en een complete De montage van de elektrische radiatorventilator is ook van belang tijdens de inkoop. Soortgelijke meerpinsconnectoren maken de motoren, bedieningselementen, montagebelastingen of diagnosemethoden niet uitwisselbaar.

Bepaal of de grote vraag van fans gerechtvaardigd is

Lees alle temperatuur- en drukinvoer waarvoor luchtstroom kan worden aangevraagd

De motorkoelvloeistoftemperatuur is slechts één mogelijke invoer. De druk van het airco-koelmiddel, de temperatuur van de inlaat- of inlaatlucht, de temperatuur van de motorolie, de temperatuur van de transmissie, de belasting van de retarder, de omgevingsomstandigheden en de nabehandelingsstrategie kunnen de gevraagde ventilatorsnelheid beïnvloeden. Een koppeling die aangrijpt terwijl de koelvloeistof normaal lijkt, reageert mogelijk correct op een ander beschermd systeem. Controleer de gegevens van de verwerkingsverantwoordelijke op het moment dat de klacht zich voordoet.

Controleer de plausibiliteit van de sensor voordat u de besturingslogica de schuld geeft

Een bevooroordeelde druk- of temperatuursensor kan een geldig ogende maar valse vraag creëren. Vergelijk koude-weektemperaturen met de omgevingstemperatuur, vergelijk drukmetingen met een gekalibreerde meter waar nodig, en beoordeel circuitcodes of rationaliteitsfouten. Het vervangen van een koppeling kan een ECU niet corrigeren die een redelijke beslissing neemt op basis van onnauwkeurige invoergegevens.

Denk aan geprogrammeerd fail-safe gedrag

Verlies van een kritische sensor, netwerkbericht, snelheidsfeedback of koppelingsregelcircuit kan ervoor zorgen dat de ventilator maximaal wordt gevraagd om de motor te beschermen. Dat verklaart waarom de hoorbare klacht tegelijk met een niet-gerelateerde elektrische storing kan ontstaan. Scan alle relevante modules, niet alleen de motorcontroller, en bewaar stilstaand beeldgegevens voordat u codes wist. Het artikel over Het brullende geluid van de ventilatorkoppeling dekt de mechanische en thermische alternatieven wanneer er geen opgedragen fail-safe-status bestaat.

Inspecteer de connector en het harnas onder belasting

Scheid visuele reinheid van elektrische integriteit

Een connector kan er droog uitzien en toch een slechte klemspanning, wrijving, een teruggetrokken pin, gebroken geleiderdraden of oliemigratie in de isolatie hebben. Let op ongelijke aansluitingshoogte, verplaatsing van de afdichting, groene of zwarte afzettingen, verkleuring door hitte en beweging van het harnas in de buurt van de roterende ventilatoraandrijving. Voer spanningsval- en golfvormcontroles uit terwijl het circuit wordt bediend, omdat een continuïteitstest zonder belasting door een bijna gebroken geleider kan gaan.

Controleer de massareferentie bij de koppeling

Meet de spanningsval aan de massazijde tussen de koppelingsconnector en de gespecificeerde accu- of motorreferentie tijdens activering. Een slechte aarde kan de actuatorstroom verminderen en een feedbacksignaal vervormen, zelfs als de statische weerstand laag lijkt. Gedeelde gronden kunnen ook alleen symptomen veroorzaken als een ander apparaat met hoge stroomsterkte in werking is.

Gebruik een bereik voor de opdrachtgolfvorm

Een multimeter kan een PWM-signaal middelen en een plausibele spanning weergeven, terwijl ontbrekende pulsen, onstabiele frequentie, slechte amplitude of elektrische ruis worden verborgen. Registreer de werkcyclus, frequentie, hoge en lage niveaus en golfvormstabiliteit aan zowel de controllerzijde als de koppelingsconnector als de toegang dit toelaat. Vergelijk de golfvorm tijdens lage en hoge commando's. Een correcte golfvorm bij de controller, maar een slechte golfvorm bij de koppeling vestigt de aandacht op het harnas.

Belast een netwerk- of feedbacklijn niet alsof het een solenoïde is

Feedback over de ventilatorsnelheid kan een open-collectorpuls zijn die afhankelijk is van het optrekken van de controller. Sommige systemen gebruiken een andere signaleringsmethode. Gebruik de opgegeven testbelasting of scope-invoer. Een gloeilamp die op een signaal met lage stroomsterkte wordt geplaatst, kan deze buiten het geldige bereik trekken en een fout veroorzaken die niet aanwezig was.

Vergelijk ventilatorsnelheid met katrol- of motortoerental

Meet de twee roterende delen

De koppeling brengt koppel over met opzettelijke slip, dus de ventilatorsnelheid heeft een referentie nodig. Registreer de ventilatorsnelheid en de snelheid van de koppelingsingang, aandrijfpoelie of motor, rekening houdend met de poelieverhouding. Een toerentalwaarde van een enkele ventilator zonder aandrijfsnelheid kan niet aantonen hoeveel slip er bestaat. Markeer en meet alleen via een goedgekeurde contactloze procedure, waarbij de beschermkappen en roterende spelingen worden gerespecteerd.

Maak een kort testrecord met de koelvloeistof- en andere relevante temperaturen, de ventilatoraansturing, de gemeten regelgolfvorm, feedback over de ventilatorsnelheid, het onafhankelijke ventilatortoerental en het toerental van de aandrijving. De waarden moeten in de tijd zijn uitgelijnd. Als de ventilatorsnelheid verandert vóór het scancommando, kan de feedbackschaling of de vernieuwingsfrequentie van de scan misleidend zijn; als het het commando volgt maar de koeling niet verandert, worden controles van de luchtstroom en warmteoverdracht belangrijker.

Gebruik trends, geen universeel lock-uppercentage

De verwachte slip hangt af van het ontwerp van de koppeling, de ventilatorbelasting, de vloeistoftemperatuur, het motortoerental en de regelstrategie. Een percentage uit een andere applicatie is geen veilige acceptatielimiet. Gebruik servicespecificaties of vergelijk een geverifieerd apparaat onder dezelfde omstandigheden. Vraag bij aanschaf of de prestatietest van de leverancier het daadwerkelijke onderdeelnummer vertegenwoordigt en niet een generieke familie.

Bevestig het feedbacksignaal onafhankelijk

Als uit de scangegevens een onwaarschijnlijke ventilatorsnelheid blijkt, gebruik dan een optische of andere goedgekeurde toerenteller. Meet tegelijkertijd de feedbackfrequentie op de connector en bepaal het aantal pulsen per omwenteling op basis van service-informatie. Een stabiele fysieke snelheid met een ontbrekend of onregelmatig elektrisch signaal duidt op een probleem met het feedbackcircuit, en niet noodzakelijkerwijs op een zwakke koppeloverdracht.

Bewijs de respons van de luchtstroom en het koelsysteem

Een snelle ventilator kan nog steeds te weinig bruikbare lucht verplaatsen

Een onjuiste bladpitch, omgekeerde rotatie, overmatige tipspeling, een gedeeltelijke mantel, ontbrekende afdichtingen of verstopping van de stapel kunnen de luchtstroom verminderen, zelfs als het toerental correct is. Inspecteer de diameter van de ventilator, het aantal bladen, de rotatiemarkering, de geïnstalleerde diepte en de overlap van de mantel. Bekijk de verschillen op systeemniveau in mechanische ventilator versus elektrische ventilatorarchitectuur voordat vervangingen worden goedgekeurd.

Observeer wat er verandert als het commando toeneemt

Meet de uitblaaslucht uit de radiateur, de trend van de koelvloeistoftemperatuur en de aircodruk, indien relevant. Een sterke toename van de ventilatorsnelheid met weinig verandering in de luchtstroom duidt op geometrie of beperking. Een sterke toename van de luchtstroom zonder reactie van de koelvloeistof duidt op problemen met de koelvloeistofstroom, de radiateur of de warmtebelasting. Een drukverlaging nadat de luchtstroom stijgt, ondersteunt een condensor-luchtstroomrelatie, zoals uitgelegd in de ventilatorkoppeling en aircodiagnose.

Inspecteer de volledige koelstapel

Op vrachtwagens en terreinapparatuur kunnen stof, kaf, olienevel en verbogen vinnen lagen blokkeren die vanaf de voorkant moeilijk zichtbaar zijn. Afzonderlijke kernen waar de goedgekeurde procedure inspectie mogelijk maakt en gebruik een lichte of gemeten drukval in plaats van alleen het zichtbare oppervlak te beoordelen. De off-highway koelstapelinspectie biedt de bredere volgorde.

Afzonderlijke elektronische, hydraulische en mechanische fouten

De werking van de interne actuator is niet hetzelfde als het koppelvermogen

Een elektrische klik of stroomverandering geeft aan dat er mogelijk een elektromagnetisch circuit actief is. Het bewijst niet dat de regelklep de vloeistof correct doseert of dat de werkkamer het vereiste ventilatorkoppel kan overbrengen. Omgekeerd kan een mechanische koppeling nog steeds enig koppel overbrengen met een inactieve actuator. Gebruik de hele bewijsketen in plaats van één bankobservatie.

Mechanische slijtage kan een elektrische diagnose vertekenen

Lagerspeling, schade aan de aandrijfnaaf, verkeerde ventilatormassa, verbogen bladen of contact met de De ventilatorbehuizing verandert het vereiste koppel en kan ervoor zorgen dat de controller om meer betrokkenheid vraagt. Inspecteer de rotatie, slingering, bevestigingsmiddelen en spelingen voordat u een trage reactie als een elektronische fout interpreteert.

Vervanging en groothandelmatching

Verzamel elektrische identiteit en mechanische afmetingen

Stuur het OE-nummer, motor- en uitrustingsmodel, bouwjaar of serienummer, foto's van connectoren, aantal aansluitingen en sleutels, bedradingsinformatie indien beschikbaar, ventilatordiameter en aantal bladen, draairichting, montagedraad of boutpatroon, pilotdiameter, geïnstalleerde diepte en vereiste hoeveelheid. Voeg scancodes en een korte commando-versus-snelheidsrecord toe. Hetzelfde boutpatroon garandeert niet dezelfde standaardmodus, PWM-conventie, schaling van snelheidsfeedback of koppelcurve.

Controleer wat er in de geleverde eenheid zit

Geef aan of de offerte alleen de koppeling, koppeling en ventilator, connector-pigtail, bevestigingsmateriaal of een complete aandrijfeenheid omvat. Een vervangende ventilator met een andere traagheid of bladhoek kan een correct geregelde koppeling overbelasten. Beoordeel de goedgekeurde aanvraag van de leverancier in plaats van onafhankelijk geselecteerde componenten te combineren.

Definieer elektrische en mechanische controles op batchniveau

Voor goedkeuring door de groothandel moet u de connectorsleutel, de aansluitingsretentie, de elektrische waarden van de spoel of actuator, de feedbackuitvoer, de staat van het lager, de afmetingen van de piloot en de draad, de afwijking van het oppervlak, de lekkage, de traceerbaarheid en de verpakkingsondersteuning verifiëren. Functionele armaturen moeten de gespecificeerde commandofrequentie en taakconventie gebruiken en moeten de ventilator- of uitgangsrespons onder een gedefinieerde temperatuur en belasting meten. Een armatuur dat alleen de actuator bekrachtigt, is incompleet.

Gebruik Electura's assortiment motorkoelingsonderdelen om de koppeling, ventilator, mantel en warmtewisselaar binnen een consistente systeembeoordeling te houden. Importeurs kunnen de aftermarket-programma en groothandelsleveringsopties en stuur vervolgens de exacte toepassing, elektrisch bewijsmateriaal, montagefoto's, hoeveelheid, verpakkingsvereiste en bestemming naar de Electura-contactteam.

Valideer de reparatie volgens de oorspronkelijke gebruikscyclus

Herhaal dezelfde belasting met gesynchroniseerde records

Een reparatie wordt niet bewezen door het wissen van de foutcode of het horen van één gebeurtenis in de werkplaats. Reproduceer de bedrijfsomstandigheid die de klacht veroorzaakte: warm stationair draaien met airconditioning, een belaste helling, langzaam werk buiten de snelweg, werking van de retarder of een andere gedocumenteerde taak. Registreer dezelfde parameters die worden gebruikt voor de diagnose, inclusief bediening, onafhankelijk ventilatortoerental, aandrijftoerental, relevante temperaturen of drukken en besturingsgolfvorm. Door de gegevens voor en na te vergelijken, voorkomt u dat een tijdelijke weers- of belastingsverandering wordt aangezien voor een succesvolle vervanging van componenten.

Controleer op besturingsaanpassing en gerelateerde codes

Sommige toepassingen vereisen een reset-, kalibratie- of geleerde-waardeprocedure; anderen herkennen de vervanging zonder tussenkomst. Volg de exacte service-informatie en verzin geen programmeerstap. Scan alle modules na de rijcyclus, omdat een ontbrekend temperatuur- of drukbericht de koppeling in de beschermingsmodus kan houden, zelfs nadat het lokale circuit is gerepareerd. Als het systeem nog steeds alleen een generaal rapporteert koelventilator werkt niet klacht, ga terug naar architectuuridentificatie in plaats van het herhalen van onderdelenvervanging.

Inspecteer de vervanging als onderdeel van het roterende systeem

Bevestig het koppel van de ventilatorbevestiging, de zitting van de piloot, de uitlijning van de riem, de bevestiging van het harnas, de connectorvergrendelingen, de speling tussen blad en mantel en bewijs van contact na de warme test. Een connector die te dicht bij de ventilator is geplaatst, kan een initiële commandotest doorstaan ​​en falen na beweging van de motor. Een verkeerde combinatie van de bladbelasting kan ook een reactie veroorzaken die elektrisch traag lijkt. De elektrische meetprincipes die worden gebruikt Het testen van de motor van de radiatorventilator is nuttig voor het onderscheiden van toevoer- en signaalbewijs, hoewel een viskeuze koppeling nog steeds de hierboven beschreven afzonderlijke vergelijking van de aandrijfsnelheid vereist.

Bewaar een referentiespoor voor toekomstige garantieanalyse

Bewaar één golfvorm- en snelheidsresponsrecord waarvan u zeker weet dat deze goed is voor elke belangrijke toepassing of batch. Het geeft een distributeur een verdedigbare vergelijking als er later een retourzending binnenkomt met 'ventilator te langzaam' of 'ventilator altijd aan' als enige omschrijving. Combineer het dossier met het ontvangen van inspectie en de leveranciersevaluatieprincipes in de Leveranciersoverzicht ventilatorkoppeling . Voor kousen met gemengde toepassingen gebruikt u de groothandel koelventilatoren alleen na het scheiden van elektronische viskeuze koppelingen van elektromotorassemblages in de catalogusgegevens.

Veelgestelde vragen

Kan ik een elektronische viskeuze ventilatorkoppeling aansturen met een generieke PWM-tool?

Alleen na bevestiging van pinout, spanning, frequentie, polariteit en standaardstrategie

Een generiek hulpmiddel kan een bestuurder beschadigen of een tegenovergestelde reactie veroorzaken als de output ervan niet overeenkomt met die van de koppeling. Gebruik de servicespecificatie en een stroombeperkte interface. Houd de ventilatorsnelheid en de draaiveiligheid onder controle tijdens elke bank- of voertuigbedieningstest.

Betekent een commando van 100% scantool dat de koppeling stevig moet vergrendelen?

Nee; de koppeling kan ontworpen slip behouden

Het weergegeven percentage is mogelijk niet gelijk aan de elektrische belasting, en maximale bediening leidt niet noodzakelijkerwijs tot een starre mechanische verbinding. Vergelijk het ventilatortoerental met het aandrijftoerental en gebruik de applicatiespecificatie. Pas geen universele lockup-ratio toe.

Kan een ontbrekend ventilatorsnelheidssignaal maximale betrokkenheid veroorzaken?

Ja op systemen die zijn geprogrammeerd om veilig te falen, maar verifieer de strategie

De ECU kan een hoge ventilatorsnelheid afdwingen als feedback afwezig of onwaarschijnlijk is. Andere systemen stellen een code in zonder hetzelfde antwoord. Controleer het bedradingsschema, de servicelogica, het scoopsignaal en het onafhankelijke ventilatortoerental voordat u de koppeling vervangt.

Waarom is een nieuwe elektronische ventilatorkoppeling altijd ingeschakeld?

Verkeerde toepassing, omgekeerde regeling, circuitstoring of beveiligingslogica zijn allemaal mogelijk

Bevestig het onderdeelnummer, pinout, opdrachtdefinitie, actieve codes, besturingsgolfvorm en standaardstatus. Zorg ook voor een normale distributie van koude vloeistoffen. Als het commando laag is en de bedrading geldig is, maar de geverifieerde ventilatorsnelheidsverhouding hoog blijft na stabilisatie, wordt interne controle of mechanische blokkering waarschijnlijker.
