Uszkodzenie osłony wentylatora chłodnicy: diagnostyka przepływu powietrza i montażu



Szybka odpowiedź: Kiedy osłona wentylatora staje się głównym podejrzanym?

Osłona wentylatora chłodnicy staje się poważnym podejrzanym, gdy pogarsza się chłodzenie przy niskiej prędkości, mimo że sterowanie i prędkość wentylatora są prawidłowe, powierzchnie wymiennika ciepła są otwarte, a kontrola wykryje szczelinę obejściową, zniekształcony pierścień, mocowanie mechanizmu zmiany biegów lub ślad styku łopatki. Samo widoczne pęknięcie nie potwierdza usterki.

Osłona wentylatora chłodnicy to element przepływu powietrza, a nie tylko plastikowa osłona. Zamyka przestrzeń wokół wentylatora, dzięki czemu obracające się łopatki przeciągają powietrze przez skraplacz klimatyzacji i chłodnicę, zamiast zasysać gorące powietrze z komory silnika wokół krawędzi. Kiedy osłona jest pęknięta, niekompletna, odkształcona lub zamontowana niecentrycznie, silnik może pracować z normalną prędkością, podczas gdy użyteczny przepływ powietrza przez wymienniki ciepła spada.

Ta różnica wyjaśnia, dlaczego objawy uszkodzonej osłony wentylatora chłodnicy są często błędnie diagnozowane. Za przegrzanie na biegu jałowym można winić silnik wentylatora, chłodnicę, termostat lub moduł sterujący. Odgłosy zgrzytania mogą być spowodowane łożyskami silnika, mimo że ostrze dotyka przesuniętego pierścienia. Zespół Elecdury Oferta zespołów wentylatorów chłodzących chłodnicę pokazuje, dlaczego łopatka, silnik, osłona, okablowanie, rezystor i sterownik muszą być dopasowane jako opracowany pakiet, gdy są dostarczane razem.

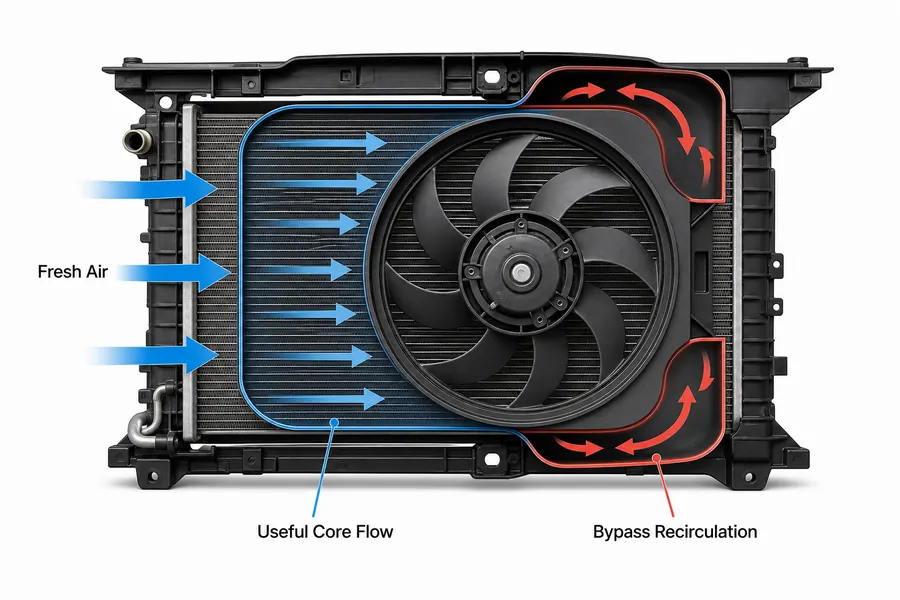

Jak osłona wentylatora zapewnia użyteczny przepływ powietrza w chłodnicy

Elektryczny wentylator chłodzący wytwarza różnicę ciśnień. Strona silnika wymiennika ciepła staje się obszarem o niższym ciśnieniu, co sprzyja przedostawaniu się powietrza zewnętrznego przez żeberka skraplacza i chłodnicy. Osłona rozszerza tę strefę niskiego ciśnienia poza okrągły obszar omiatany przez łopatki.

Bez ściśle przylegającej osłony powietrze wybiera najłatwiejszą drogę. Część powietrza przechodzi przez rdzeń, ale część powraca z gorącej tylnej strony chłodnicy z powrotem w kierunku łopatki. Wentylator może wyglądać na mocny, gdy przepuszcza mniej świeżego powietrza przez żeberka.

Pokrycie rdzenia przy niskiej prędkości drogowej

Łopatka wentylatora zwykle zakrywa tylko część powierzchni chłodnicy. Osłona działa jak komora, rozprowadzając ssanie na większym obszarze. Funkcja ta ma największe znaczenie podczas pracy na biegu jałowym, przy powolnym ruchu, holowaniu z małą prędkością i podczas postojowej pracy klimatyzacji. Przy prędkości autostradowej powietrze tłoczące może ukryć problem z osłoną.

Luz końcówki ostrza i recyrkulacja

Okrągły otwór wokół ostrza ogranicza przedostawanie się powietrza do tyłu. Nadmierny luz zwiększa recyrkulację. Niewystarczający luz stwarza ryzyko kontaktu, ponieważ tworzywo sztuczne rozszerza się pod wpływem ciepła, wspornik silnika wygina się lub zespół przesuwa się po nierównościach. Nie ma uniwersalnej prawidłowej luki; decyduje o tym oryginalny projekt i sprawdzone zastosowanie.

Głębokość ostrza wewnątrz pierścienia

Ostrze musi również znajdować się na zamierzonej głębokości osiowej. Zamienny silnik może mieć taki sam wzór mocowania, a jednocześnie umieszczać piastę dalej do przodu lub do tyłu. Zmienia to hałas i przepływ powietrza i może spowodować zbliżenie ostrza do pierścienia. Rozważając naprawę samego silnika, porównaj oryginał z zakres silników wentylatora chłodnicy , w tym położenie wału i głębokość montażu, a nie sam kształt złącza.

Luz promieniowy i położenie osiowe odpowiadają na różne pytania

Luz promieniowy to odległość pomiędzy końcówką ostrza a okrągłym pierścieniem; ujawnia ryzyko kontaktu, montaż poza środkiem i recyrkulację wokół końcówki. Położenie osiowe opisuje, jak daleko ostrze wchodzi lub wychodzi z otworu osłony; wpływa na to, jak wentylator wytwarza ciśnienie w rdzeniu. Obydwa należy porównać z oryginalnym projektem. Wentylator może mieć bezpieczny luz promieniowy, a mimo to znajdować się na nieefektywnej głębokości osiowej.

Osłony wentylatora mechanicznego i wentylatora elektrycznego nie są diagnozowane identycznie

W układzie z wentylatorem mechanicznym zmierz luz przy wyłączonym silniku i rozważ ruch pomiędzy zespołem napędowym a wspornikiem chłodnicy. W przypadku zespołu elektrycznego należy zwrócić uwagę na formowane wsporniki silnika, luz łożyskowy, bicie ostrza i montaż sterownika. Instrukcji diagnostycznej napisanej dla jednej konfiguracji nie należy kopiować do drugiej.

Wzory objawów wskazujące na Całun

Najpewniejsza diagnoza opiera się na połączeniu warunków pracy, dowodów fizycznych i zachowania wentylatora.

Temperatura silnika wzrasta głównie na biegu jałowym

Pojazd, który pozostaje chłodny przy prędkości drogowej, ale nagrzewa się w ruchu ulicznym, ma wzór związany z przepływem powietrza. Brakująca dolna część, oderwana uszczelka boczna lub otwarta szczelina umożliwiają wentylatorowi ominięcie rdzenia chłodnicy. Wzór nie świadczy o uszkodzeniu osłony, ale uzasadnia dokładne sprawdzenie przed wymianą części elektrycznych.

Klimatyzacja w kabinie nagrzewa się podczas postoju

Skraplacz zależy od tej samej ścieżki przepływu powietrza. Słabe zasysanie przez skraplacz może podnieść ciśnienie tłoczenia i zmniejszyć chłodzenie na biegu jałowym. Przed wymianą Skraplacz klimatyzacji , sprawdź stan żeberek, sterowanie wentylatorem, prędkość wentylatora, uszczelnienie osłony i przestrzeń pomiędzy skraplaczem a chłodnicą.

Skrobanie lub rytmiczny hałas z tworzywa sztucznego

Tyknięcie podążające za prędkością wentylatora może wskazywać na kontakt ostrza z pierścieniem, luźną wiązkę przewodów lub uszkodzony fragment. Przed kontrolą należy wyłączyć system, ponieważ wentylator elektryczny może nieoczekiwanie uruchomić się. Polerowany plastik, wolne od kurzu łuki i ślady na krawędzi ostrza pomagają zlokalizować przerywany kontakt.

Wibracje po naprawie przodu

Siła zderzenia może spowodować pęknięcie kołków ustalających, zniekształcenie wspornika chłodnicy lub przesunięcie stosu skraplacz-chłodnica. Osłona może wydawać się bezpieczna w spoczynku, ale przesuwa się podczas hamowania lub na nierównych drogach. Nowy zespół wentylatora zainstalowany na zniekształconym nośniku może powtórzyć te same zakłócenia.

Powtarzająca się awaria silnika wentylatora lub sterowania

Kontakt ostrza zwiększa obciążenie mechaniczne i pobór prądu. Obciążony silnik może uszkodzić złącza lub moduł sterujący wentylatora . Jeśli silnik zamienny ponownie ulegnie awarii, sprawdź pierścień osłony, wspornik silnika, wyważenie łopatek i sztywność mocowania, zamiast traktować drugą awarię jako zbieg okoliczności.

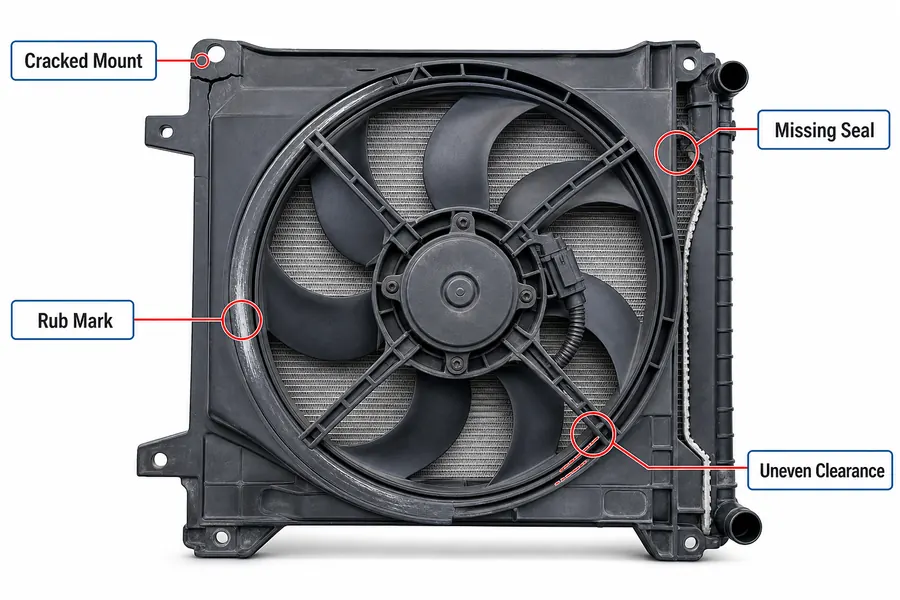

Sprawdzanie geometrii osłony bez zgadywania

Celem jest określenie, czy osłona pozostaje wyśrodkowana, szczelna i wystarczająco sztywna, aby kontrolować przepływ powietrza. Przed umieszczeniem rąk lub narzędzi w pobliżu ostrzy należy wyłączyć wentylator zgodnie z procedurą serwisową.

Zacznij od wspornika silnika i pierścienia

Sprawdź promieniowe ramiona podtrzymujące silnik, okrągły pierścień, formowane złącza i żebra wzmacniające. Wybielanie naprężeniowe ciemnego plastiku często ujawnia zagięcie, zanim pęknięcie całkowicie się otworzy. Sprawdź, czy wystawienie na działanie ciepła spowodowało, że materiał stał się kruchy.

Obracaj ostrze powoli ręką i obserwuj pełny obwód. Luz zmieniający się podczas obrotu może wynikać z wygiętego ostrza, bicia piasty, luzów łożyskowych lub niecentrycznego mocowania silnika. Zaznacz najbliższy punkt i poszukaj pasującego zużycia na pierścionku.

Porównaj odniesienia do montażu stałego

Nie mierzyć od elastycznej krawędzi zewnętrznej. Użyj górnych haków, dolnych kołków ustalających, środków śrub lub innych sztywnych punktów odniesienia. Porównaj odległości od lewej do prawej i od góry do dołu. Osłona może mieć prawidłowe wymiary, ale nadal być nieprawidłowo osadzona, ponieważ wspornik chłodnicy lub stos wymiennika ciepła uległ przesunięciu.

Zastosuj lekki nacisk w pobliżu każdego mocowania i obserwuj, czy nie ma pęknięcia. Nie dociskaj starego plastiku na siłę. Sprawdź, czy obecne są gumowe izolatory, tuleje, zaciski, przekładki i nakrętki uwięzione. Brakujący sprzęt zmienia zarówno wyrównanie, jak i zachowanie wibracji.

Poszukaj szczelin obejściowych i brakujących uszczelek

Sprawdź miejsce styku osłony z chłodnicą. Paski pianki, uszczelki boczne, dolne zaciski lub ściśle dopasowane kołnierze mogą zapobiegać powrotowi powietrza wokół rdzenia. Niewielki otwór może mieć duży efekt, ponieważ stawia znacznie mniejszy opór niż pakiet stateczników.

Obserwuj działanie z bezpiecznej pozycji

Po wyjęciu wszystkich narzędzi, uruchom wentylator za pomocą zatwierdzonego skanera lub procedury właściwej dla pojazdu. Obserwuj ruch pierścienia, rezonans, drgania ostrza i ruch uprzęży. Jeśli wentylator nie działa lub działa z niewłaściwą prędkością, użyj dedykowanego diagnostykę elektryczną wentylatora chłodzącego , zamiast mylić usterkę elektryczną z działaniem osłony.

Sprawdzanie, czy powietrze omija rdzeń

Uszkodzenie wizualne jest użytecznym dowodem, ale pytanie diagnostyczne brzmi, czy zmienia przepływ powietrza na tyle, aby spowodować reklamację.

Porównaj zachowanie na biegu jałowym i przy prędkości drogowej

Zanotuj temperaturę płynu chłodzącego i wydajność klimatyzacji na biegu jałowym, podczas kontrolowanego włączania wentylatora i przy umiarkowanej prędkości jazdy. Poprawa prędkości pojazdu pomaga w rozwiązaniu problemu z przepływem powietrza. Nie identyfikuje dokładnej części, dlatego należy kontynuować sprawdzanie prędkości wentylatora i stanu rdzenia.

Sprawdź powierzchnię skraplacza i chłodnicy

Liście, plastikowe torby, owady, wygięte płetwy i błoto zwiększają odporność. Jeśli powierzchnia rdzenia jest zablokowana, nawet doskonała osłona nie będzie w stanie wciągnąć wystarczającej ilości powietrza. Czyścić tylko metodą, która nie spowoduje zagięcia żeberek. W przypadku problemów z grzejnikami wewnętrznymi, przed wybraniem a. należy postępować zgodnie z procedurą prawidłowego rozkładu temperatury lub przepływu wymiana chłodnicy.

Sprawdź prędkość wentylatora i zasilanie elektryczne

Zmierz moc i masę pod obciążeniem, jeśli pozwala na to konstrukcja. Sprawdź żądaną prędkość wentylatora w stosunku do rzeczywistego zachowania w systemach sterowanych elektronicznie. Osłona nie może kompensować pracy silnika, który obraca się powoli, ani sterownika, który nigdy nie osiąga wystarczającej prędkości. Zespół Elecdury Kategoria jednostki sterującej wentylatora ilustruje, dlaczego wersje przekaźnikowe, rezystorowe, PWM i wersje ze zintegrowanym sterowaniem muszą być diagnozowane inaczej.

Usterka osłony czy inny problem z układem chłodzenia?

Kilka usterek może powodować tę samą skargę dotyczącą przegrzania na biegu jałowym. Oddziel je przed zamówieniem części.

Słaby silnik kontra uszkodzona osłona

Słaby silnik może uruchamiać się powoli, pobierać nieprawidłowy prąd, przegrzewać się lub ulegać awarii przy jednej zadanej prędkości. Problem z obejściem osłony może występować przy stabilnej prędkości i prądzie silnika. Testowanie obwodu elektrycznego pod obciążeniem rozróżnia te kierunki. Kompletny hurtowy montaż wentylatora chłodzącego może być uzasadniony, gdy silnik, łopatka, osłona i sterownik zestarzały się razem.

Ograniczona chłodnica a recyrkulacja powietrza

Zewnętrzna blokada zapobiega przedostawaniu się powietrza przez lamele. Wewnętrzne ograniczenie zmienia przepływ chłodziwa i rozkład temperatury. Recyrkulacja osłony zmniejsza ilość powietrza z otoczenia docierającego do otwartego rdzenia. Mechanizmy te wymagają różnych testów i różnych części zamiennych.

Nieprawidłowe sterowanie wentylatorem a wyciek mechaniczny

ECU może ograniczyć lub wstrzymać działanie wentylatora z powodu problemu z czujnikiem, okablowaniem, wejściem ciśnienia, przekaźnikiem lub modułem sterującym. Przejrzyj dane dotyczące temperatury płynu chłodzącego i ciśnienia w układzie klimatyzacji. W przypadku braku polecenia naprawa samej osłony nie przywróci kontroli.

Problem z termostatem lub krwawieniem

Powietrze uwięzione po serwisie układu chłodzenia i termostat, który nie reguluje przepływu, mogą również powodować niestabilną temperaturę. Sprawdź poziom płynu chłodzącego, procedurę odpowietrzania, zachowanie się węża w temperaturze i działanie termostatu. The Zakres termostatu płynu chłodzącego silnik należy do osobnej ścieżki usterek i nie należy go uwzględniać w diagnostyce wentylatora bez dowodów.

Zdecyduj pomiędzy naprawą osłony a wymianą zespołu

Granica usług powinna być zgodna ze stanem konstrukcyjnym i projektem komponentów, a nie najniższą ceną początkową.

W przypadku utraty geometrii należy wymienić zamiast naprawiać

Całkowita wymiana jest bezpieczniejszym wyborem, gdy pierścień jest zniekształcony, ramiona wspornika silnika są popękane, brakuje kilku mocowań, ze styku ostrza usunięto materiał lub pękają tworzywa sztuczne postarzane cieplnie w związku z wcześniejszymi naprawami. Klej może zamknąć widoczne pęknięcie bez przywracania koncentryczności i sztywności.

Jeśli komponenty są sprawne, należy rozważyć naprawę wyłącznie osłony

Dostarczona oddzielnie osłona może być uzasadniona, jeśli silnik, łopatka, okablowanie, rezystor i sterownik przejdą pomyślnie testy, a konstrukcja umożliwia dokładny transfer. Przesuń każdy izolator, uszczelkę, element ustalający wiązki przewodów i element dystansowy we właściwe miejsce. Po montażu obróć ostrze o pełny obrót i ponownie sprawdź luz pod niewielkim obciążeniem montażowym.

Wybierz kompletny zespół po uszkodzeniu wieloczęściowym

Uszkodzenia spowodowane kolizją, kontakt ostrza, przegrzanie złącza lub zaawansowany wiek mogą mieć wpływ na kilka części jednocześnie. Kompletny moduł wentylatora zmniejsza ryzyko połączenia niewłaściwego skoku łopatek, obrotu, głębokości silnika, sterownika lub pierścienia osłony. Użyj szerszego Elecdury konstrukcja produktu chłodzącego silnik , aby odróżnić zespół wentylatora od zamienników chłodnicy, termostatu i elektronicznego sterowania.

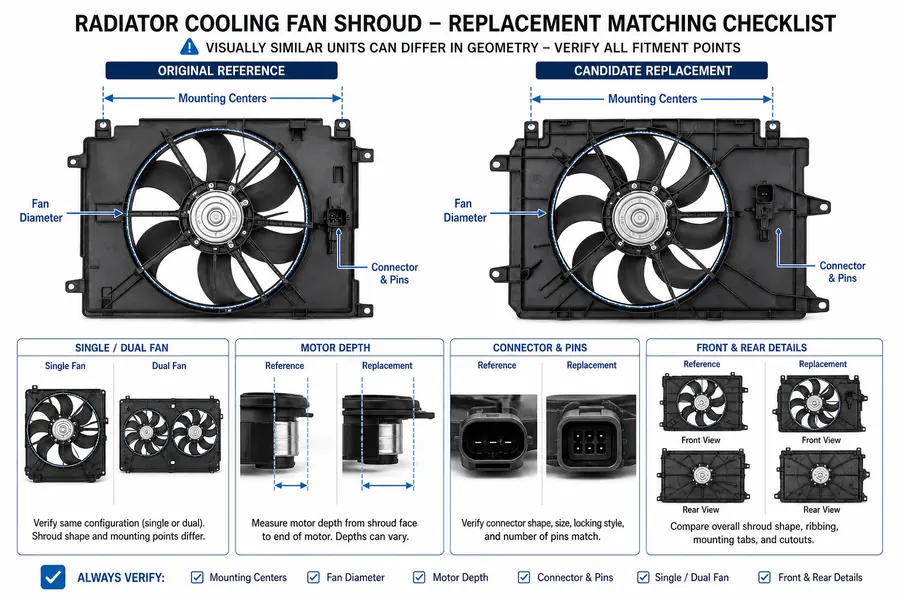

Dopasowanie zamiennej osłony wentylatora do zamówień hurtowych

Kształt zewnętrzny nie wystarczy. Zacznij od referencji OE, zastosowania pojazdu i zdjęć, a następnie potwierdź interfejsy fizyczne.

Punkty mocowania i otaczający stos

Zanotuj górne haki, dolne sworznie, śruby boczne, gumowe izolatory i stałe odległości od środka do środka. Określ, czy osłona jest mocowana do chłodnicy, skraplacza, przedniego wspornika czy oddzielnej ramy. Porównaj grubość i położenie stosu chłodnica-skraplacz.

Konfiguracja wentylatora i silnika

Potwierdź pojedynczy lub podwójny wentylator, średnicę łopatek, liczbę łopatek, kierunek obrotu, typ silnika i głębokość piasty. W zespole podwójnym oba silniki mogą wykorzystywać różne złącza lub moce znamionowe. Nie zamieniaj pozycji lewej i prawej, ponieważ fizyczne obudowy wyglądają symetrycznie.

Zawartość sterownika, rezystora i złącza

Dokumentuj konstrukcję silnika szczotkowego lub bezszczotkowego, kluczowanie złączy, liczbę pinów, zintegrowany rezystor i moduł sterujący. Podobne wtyczki mogą mieć inną logikę sterowania. Wymagaj zweryfikowanych danych aplikacji, zamiast zakładać wymienność.

Wyposażenie pojazdu i cykl pracy

Rozmiar silnika, skrzynia biegów, zestaw do holowania, wyposażenie klimatyzacji, specyfikacja rynkowa i styl nadwozia mogą zmieniać zapotrzebowanie na przepływ powietrza. Wspiera Elecdurę zastosowaniach drogowych, jak również zastosowania poza drogami publicznymi , gdzie narażenie na śmieci, wibracje, obciążenie stacjonarne i przestrzeń pakowania stwarzają różne wymagania.

Kontrola jakości i ryzyko związane z pakowaniem

Transport może zniekształcić osłonę wentylatora, która przeszła kontrolę produkcyjną. Sprawdź koncentryczność pierścienia, sztywność wspornika silnika, odległości montażowe i utrzymanie złącza w porównaniu z zatwierdzoną próbką. Opakowanie powinno raczej wspierać mocne punkty mocowania, a nie obciążać pierścień lub ramiona promieniowe.

Na nowy zastosowanie na rynku wtórnym , porównaj próbkę bezpośrednio z oryginałem i potwierdź wycentrowanie ostrza po instalacji. Zanotuj orientację opakowania i sprawdź pierwszą otrzymaną partię pod kątem odkształcenia pierścienia, naprężeń w mocowaniach, luźnych elementów i uszkodzeń złączy.

Często zadawane pytania

Czy pęknięta osłona wentylatora chłodnicy może spowodować przegrzanie, jeśli wentylator nadal się obraca?

Tak, jeśli pęknięcie otwiera ścieżkę obejściową lub powoduje, że pierścień i silnik nie są wyrównane. Wentylator może nadal obracać się normalnie, ciągnąc gorące powietrze wokół chłodnicy, a nie przez nią powietrze z otoczenia. Potwierdź wzorzec prędkości biegu jałowego i prędkości drogowej i sprawdź, czy nie ma przerw lub ruchu przed przypisaniem przyczyny.

Dowody wzmacniające diagnozę

Poszukaj normalnej pracy i prędkości wentylatora, otwartej powierzchni rdzenia, widocznych szczelin obejściowych, zmieniającego się luzu łopatek lub śladów styków. Małe pęknięcie od mocowania lub krawędzi uszczelniającej może nie mieć istotnego wpływu na chłodzenie.

Dlaczego silnik przegrzewa się na biegu jałowym, a ochładza się podczas jazdy?

Prędkość drogowa dostarcza powietrze tłokowe przez chłodnicę. Na biegu jałowym wentylator i osłona muszą wytwarzać wymuszony przepływ powietrza. Ten sam wzór może również wynikać ze słabego silnika, awarii sprzęgła wentylatora, nieprawidłowego polecenia sterującego, zablokowanych żeberek lub niskiego przepływu płynu chłodzącego, dlatego nie należy wymieniać osłony bez sprawdzenia tych odgałęzień.

Czy wymiana samej plastikowej osłony jest bezpieczna?

Może to być właściwe, gdy konstrukcja nadaje się do użytku, a silnik, łopatka, piasta, okablowanie i sterownik przechodzą kontrolę. Wymiana musi odzwierciedlać głębokość silnika, położenie pierścienia, mocowania, uszczelki i prowadzenie wiązki przewodów. Po montażu obróć ostrze o pełny obrót i sprawdź luz po dokręceniu wszystkich elementów mocujących.

Jakie informacje są wymagane, aby dopasować kompletny zespół osłony wentylatora?

Podaj numer referencyjny OE, model i rok pojazdu, silnik i wersję rynkową, układ jednego lub dwóch wentylatorów, średnicę wentylatora, liczbę łopatek, typ silnika, zdjęcia złączy i pinów, szczegóły sterownika lub rezystora, stałe wymiary montażowe oraz obrazy obu stron oryginalnego zespołu.

Dodatkowe informacje dotyczące zastosowań w ciężkich warunkach lub w pojazdach terenowych

Uwzględnij model sprzętu, zastosowanie silnika, konfigurację zestawu chłodnic, napięcie robocze, środowisko pracy, narażenie na wibracje lub zanieczyszczenia, wymagania dotyczące opakowania, docelową ilość i wszelkie zatwierdzone kryteria kontroli próbki.
