Пошкодження кожуха вентилятора радіатора: потік повітря та діагностика встановлення



Швидка відповідь: коли кожух вентилятора стає головним підозрюваним?

Кожух вентилятора радіатора стає серйозною підозрою, коли охолодження на низькій швидкості погіршується, навіть якщо команда та швидкість вентилятора правильні, поверхні теплообмінника відкриті, а перевірка виявляє байпасний зазор, деформоване кільце, кріплення зміщення або слід контакту лопаті. Одна лише видима тріщина не підтверджує несправність.

Кожух вентилятора радіатора – це компонент повітряного потоку, а не просто пластиковий кожух. Він закриває простір навколо вентилятора, тому обертові лопаті протягують повітря через конденсатор кондиціонера та радіатор замість того, щоб втягувати гаряче повітря моторного відділення по краях. Якщо кожух тріснутий, неповний, деформований або встановлений не по центру, двигун може працювати на нормальній швидкості, тоді як корисний потік повітря через теплообмінники падає.

Ця різниця пояснює, чому симптоми пошкодження кожуха вентилятора радіатора часто неправильно діагностуються. Причиною перегріву на холостому ході може бути двигун вентилятора, радіатор, термостат або модуль керування. Шкрябання можна пояснити підшипниками двигуна, навіть якщо лезо торкається зміщеного кільця. Елекдури діапазон вузлів вентилятора охолодження радіатора демонструє, чому лопаті, двигун, кожух, проводка, резистор і контролер повинні бути узгоджені як інженерний пакет, коли вони постачаються разом.

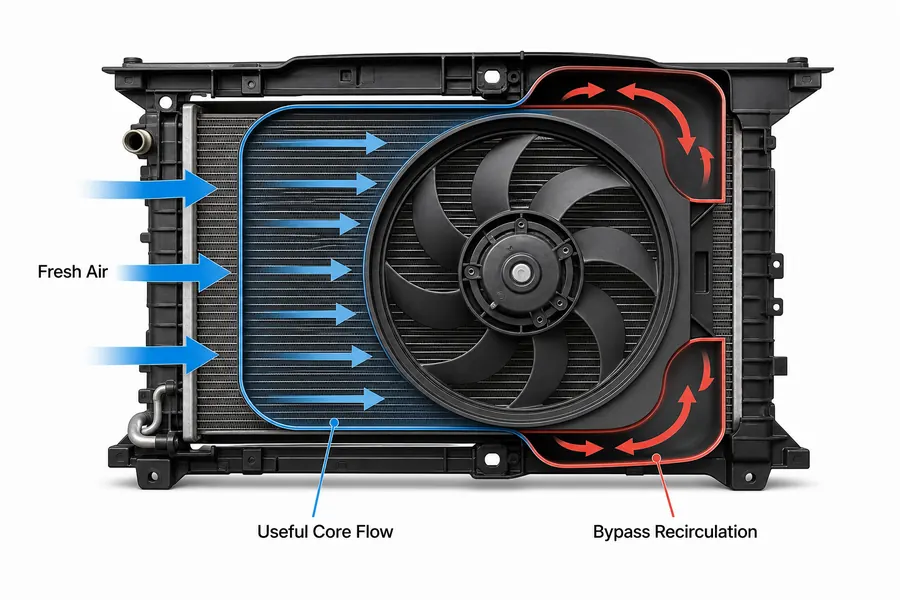

Як кожух вентилятора створює корисний повітряний потік радіатора

Електричний вентилятор охолодження створює різницю тиску. Сторона двигуна теплообмінника стає зоною нижчого тиску, заохочуючи зовнішнє повітря проходити через конденсатор і ребра радіатора. Кожух розширює цю зону низького тиску за межі круглої області, яку охоплюють лопаті.

Без щільно прилягаючого савана повітря вибирає найлегший шлях. Частина повітря проходить через серцевину, але частина рециркулює від гарячої задньої сторони радіатора назад до лопаті. Вентилятор може виглядати потужним, хоча пропускає менше свіжого повітря через ребра.

Основне покриття на низькій швидкості дороги

Зазвичай лопаті вентилятора покривають лише частину поверхні радіатора. Кожух діє як пленум, розподіляючи всмоктування по більшій площі. Ця функція найбільш важлива під час холостого ходу, повільного руху, буксирування на низькій швидкості та стаціонарної роботи кондиціонера. На швидкості шосе наривне повітря може приховати проблему кожуха.

Зазор і рециркуляція кінчика леза

Круглий отвір навколо леза обмежує розлив повітря назад. Надмірний зазор посилює рециркуляцію. Недостатній зазор створює ризик контакту, оскільки пластик розширюється під дією тепла, опора двигуна прогинається або вузол рухається через нерівності. Універсального правильного розриву не існує; оригінальний дизайн і перевірене застосування визначають це.

Глибина леза всередині кільця

Лезо також має знаходитися на запланованій осьовій глибині. Змінний двигун може мати однакову схему кріплення, але розташувати втулку вперед або назад. Це змінює шум і повітряний потік і може наблизити лезо до кільця. Розглядаючи ремонт лише двигуна, порівняйте оригінал із діапазон двигунів вентилятора радіатора , включаючи положення валу та глибину монтажу, а не лише форму роз’єму.

Радіальний зазор і осьове положення відповідають на різні питання

Радіальний зазор - відстань між кінчиком леза та круглим кільцем; він виявляє ризик контакту, нецентральне кріплення та рециркуляцію навколо наконечника. Осьове положення описує, наскільки далеко лезо знаходиться в отворі кожуха або поза ним; це впливає на те, як вентилятор створює тиск на сердечник. І те, і інше необхідно порівняти з оригінальним дизайном. Вентилятор може мати безпечний радіальний зазор, але все ще знаходитися на неефективній осьовій глибині.

Кожухи механічного та електричного вентиляторів не діагностуються однаково

У системі механічного вентилятора виміряйте зазор при вимкненому двигуні та врахуйте переміщення між трансмісією та опорою радіатора. Що стосується електричного вузла, зосередьтеся на формованих опорах двигуна, люфті підшипників, біті леза та кріпленні контролера. Діагностичну інструкцію, написану для однієї конфігурації, не можна копіювати в іншу.

Симптоми, які вказують на плащаницю

Найсильніший діагноз ставиться на основі комбінації робочих умов, фізичних доказів і поведінки вентилятора.

Температура двигуна підвищується в основному на холостому ходу

Транспортний засіб, який залишається прохолодним на швидкості, але нагрівається під час руху, має схему, пов’язану з повітряним потоком. Відсутня нижня секція, відокремлене бокове ущільнення або відкритий зазор дозволяє вентилятору обійти серцевину радіатора. Шаблон не доводить несправності кожуха, але виправдовує ретельний огляд перед заміною електричних частин.

Кондиціонер в салоні стає теплішим, коли він стоїть

Конденсатор залежить від того самого шляху потоку повітря. Слабке всмоктування через конденсатор може підвищити тиск нагнітання та зменшити охолодження на холостому ході. Перед заміною Конденсатор кондиціонера , перевірте стан ребер, команду вентилятора, швидкість вентилятора, ущільнення кожуха та простір між конденсатором і радіатором.

Скрегіт або ритмічний пластичний шум

Галочка, що стоїть після швидкості вентилятора, може вказувати на контакт леза з кільцем, ослаблений джгут або зламаний фрагмент. Вимкніть систему перед перевіркою, оскільки електричний вентилятор може несподівано запрацювати. Полірований пластик, безпилові дуги та мітки на кромці леза допомагають знайти переривчастий контакт.

Вібрація після ремонту фасаду

Сила зіткнення може призвести до тріщини установочних штифтів, деформації опори радіатора або переміщення конденсатора-радіатора. Кожух може здаватися надійним у стані спокою, але зміщуватися під час гальмування або на нерівній дорозі. Новий вузол вентилятора, встановлений на деформованому носієві, може повторити ті ж перешкоди.

Повторний двигун вентилятора або збій керування

Контакт леза збільшує механічне навантаження та споживання струму. Напружений двигун може пошкодити роз’єми або модуль керування вентилятором . Якщо замінний двигун знову виходить з ладу, перевірте кільце кожуха, опору двигуна, баланс леза та жорсткість кріплення замість того, щоб розглядати другу несправність як збіг.

Перевірка геометрії кожуха без вгадування

Мета полягає в тому, щоб визначити, чи залишається кожух центрованим, герметичним і достатньо жорстким, щоб контролювати потік повітря. Вимкніть вентилятор відповідно до процедури обслуговування перед тим, як прикласти руки або інструменти до лопатей.

Почніть з опори двигуна та кільця

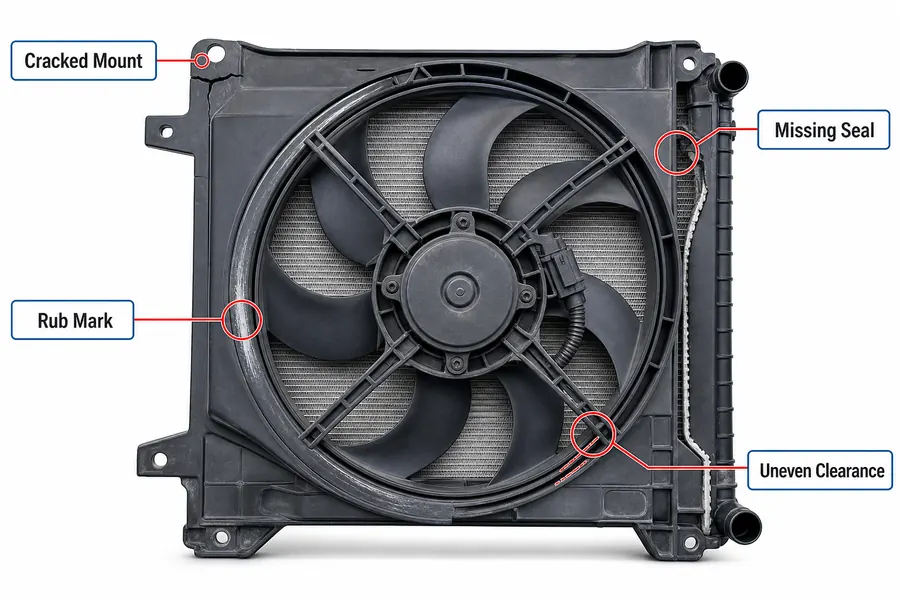

Огляньте радіальні важелі, які несуть двигун, кругле кільце, формовані з’єднання та ребра підсилення. Відбілювання під напругою в темному пластику часто виявляє вигин до того, як тріщина повністю розкриється. Перевірте, чи вплив тепла не зробив матеріал крихким.

Повільно обертайте лезо вручну та спостерігайте за повним окружністю. Зазор, який змінюється під час обертання, може виникнути через погнуту лопатку, биття втулки, люфт підшипника або нецентральне кріплення двигуна. Позначте найближчу точку та подивіться на кільце, яке відповідає зносу.

Порівняйте посилання на фіксоване кріплення

Не вимірювайте від гнучкого зовнішнього краю. Використовуйте верхні гаки, нижні штифти, центри болтів або інші жорсткі опори. Порівняйте відстані зліва направо і зверху вниз. Кожух може мати правильні розміри, але все одно сидіти неправильно, оскільки опора радіатора або теплообмінник змістилися.

Злегка натисніть біля кожного кріплення та стежте за відкриттям тріщини. Не використовуйте силу для старого пластику. Переконайтеся, що наявні гумові ізолятори, манжети, затискачі, прокладки та фіксуючі гайки. Відсутнє обладнання змінює як вирівнювання, так і поведінку вібрації.

Подивіться на байпасні зазори та відсутні ущільнення

Перевірте, де кожух стикається з радіатором. Поролонові стрічки, бічні ущільнювачі, нижні затискачі або щільно прилягаючі фланці можуть перешкоджати поверненню повітря навколо сердечника. Маленький на вигляд отвір може мати великий ефект, оскільки він створює набагато менший опір, ніж пакет плавників.

Спостерігайте за роботою з безпечного місця

Після видалення всіх інструментів подайте команду вентилятору за допомогою схваленого діагностичного приладу або спеціальної процедури для автомобіля. Слідкуйте за рухом кільця, резонансом, коливанням леза та рухом джгута. Якщо вентилятор не працює або працює на неправильній швидкості, скористайтеся спеціальним електричну діагностику вентилятора охолодження , а не плутати електричну несправність із роботою кожуха.

Перевірка того, чи проходить повітря в обхід ядра

Візуальне пошкодження є корисним доказом, але діагностичне питання полягає в тому, чи змінює воно потік повітря настільки, щоб викликати скаргу.

Порівняйте поведінку на холостому ході та на дорозі

Записуйте температуру охолоджуючої рідини та продуктивність кондиціонера на холостому ході, під час керованої роботи вентилятора та на помірній швидкості руху. Збільшення швидкості транспортного засобу підтримує проблему повітряного потоку. Він не визначає точну частину, тому продовжуйте перевірку швидкості вентилятора та стану сердечника.

Огляньте поверхню конденсатора та радіатора

Листя, пластикові пакети, комахи, зігнуті плавники та бруд підвищують стійкість. Якщо основна поверхня заблокована, навіть ідеальний кожух не зможе витягти достатньо повітря. Чистіть лише таким способом, який не призведе до згинання плавників. Що стосується внутрішнього радіатора, дотримуйтеся правильного розподілу температури або процедури потоку, перш ніж вибрати a заміна радіатора.

Перевірте швидкість вентилятора та електропостачання

Виміряйте потужність і землю під навантаженням, де це дозволяє конструкція. Перевірте задану швидкість вентилятора в порівнянні з фактичною поведінкою систем з електронним керуванням. Кожух не може компенсувати двигун, який обертається повільно, або контролер, який ніколи не надає достатньої швидкості. Елекдури категорія блоку керування вентилятором ілюструє, чому версії з реле, резисторами, ШІМ та інтегрованим керуванням потрібно діагностувати по-різному.

Несправність кожуха чи інша проблема системи охолодження?

Кілька несправностей можуть викликати однакову скаргу на перегрів на холостому ході. Розділіть їх перед замовленням частин.

Слабкий двигун проти пошкодженого кожуха

Слабкий двигун може запускатися повільно, споживати ненормальний струм, перегріватися або виходити з ладу на одній заданій швидкості. Проблема обходу кожуха може існувати при стабільній швидкості двигуна та струмі. Випробування електричного кола під навантаженням відрізняє ці напрямки. Повний Оптова торгівля вентилятором охолодження може бути виправданою, якщо двигун, лопаті, кожух і контролер старіли разом.

Обмежений радіатор проти рециркуляції повітря

Зовнішнє блокування запобігає проходженню повітря через ребра. Внутрішнє обмеження змінює потік теплоносія та розподіл температури. Рециркуляція кожуха зменшує кількість навколишнього повітря, що досягає відкритого ядра. Ці механізми потребують різних випробувань і різних замінних частин.

Неправильна команда вентилятора проти механічного витоку

ЕБУ може обмежити або призупинити роботу вентилятора через проблеми з датчиком, проводкою, вхідним тиском, реле або модулем керування. Перегляньте дані температури охолоджуючої рідини та тиску кондиціонера. Якщо команда відсутня, лише ремонт кожуха не відновить керування.

Проблема з термостатом або кровотечею

Повітря, що затримується після обслуговування системи охолодження, і термостат, який не регулює потік, також можуть спричиняти нестабільну температуру. Перевірте рівень охолоджуючої рідини, процедуру видалення повітря, температуру шланга та роботу термостата. The Ряд термостатів охолоджуючої рідини двигуна належить до окремого шляху несправності, і його не слід включати в діагностику вентилятора без доказів.

Вирішуйте між ремонтом кожуха та заміною вузла

Межі послуг повинні відповідати структурному стану та конструкції компонентів, а не найнижчій початковій ціні.

Замініть, а не ремонтуйте, якщо геометрія втрачена

Повна заміна є безпечнішим вибором, якщо кільце деформоване, опорні кронштейни двигуна тріснуті, кілька кріплень відсутні, контакт із лезом усунув матеріал або пластик, який постарів від тепла, зламався, крім попередніх ремонтів. Клей може закрити видиму тріщину без відновлення концентричності або жорсткості.

Розгляньте можливість ремонту лише кожуха, коли компоненти перевірені

Кожух, що постачається окремо, може бути доцільним, якщо двигун, лезо, проводка, резистор і контролер пройшли перевірку, а конструкція дозволяє точне перенесення. Перемістіть кожен ізолятор, ущільнювач, фіксатор джгута та прокладку в правильне місце. Після складання поверніть лезо на повний оборот і ще раз перевірте зазор під легким монтажним навантаженням.

Виберіть повну збірку після пошкодження з багатьох частин

Пошкодження внаслідок зіткнення, контакт леза, перегрів роз’єму або похилий вік можуть вплинути на кілька частин одночасно. Повний модуль вентилятора знижує ризик поєднання неправильного кроку лопатей, обертання, глибини двигуна, контролера або кільця кожуха. Використовуйте розширювач Elecdura конструкція продукту охолодження двигуна , щоб блок вентилятора відрізнявся від заміни радіатора, термостата та електронного керування.

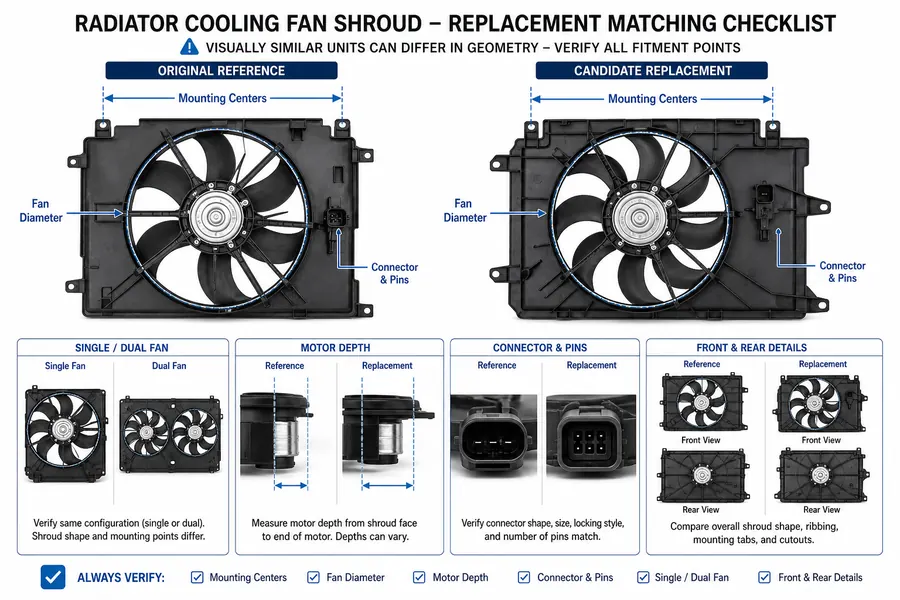

Підбираємо кожух вентилятора для оптових замовлень

Зовнішньої форми недостатньо. Почніть із посилання на оригінальне обладнання, застосування автомобіля та фотографій, а потім підтвердьте фізичні інтерфейси.

Точки кріплення та оточуючий стек

Запишіть верхні гаки, нижні шпильки, бокові болти, гумові ізолятори та фіксовані міжцентрові відстані. Визначте, чи кріпиться кожух до радіатора, конденсатора, передньої рами чи окремої рами. Порівняйте товщину та розташування блоку радіатор-конденсатор.

Конфігурація вентилятора та двигуна

Перевірте один чи подвійний вентилятор, діаметр лопаті, кількість лопатей, напрямок обертання, тип двигуна та глибину втулки. У подвійній збірці два двигуни можуть використовувати різні роз’єми або номінальну потужність. Не міняйте місцями ліворуч і праворуч, оскільки фізичні корпуси виглядають симетрично.

Вміст контролера, резистора та роз’єму

Задокументуйте конструкцію щіткового або безщіткового двигуна, роз’єм, кількість контактів, вбудований резистор і модуль керування. Подібні розетки можуть мати різну логіку керування. Вимагайте перевірених даних програми, а не припускайте взаємозамінність.

Обладнання автомобіля та робочий цикл

Розмір двигуна, коробка передач, комплект буксирування, обладнання кондиціонера, ринкові специфікації та тип кузова можуть змінити попит на потік повітря. Опори Elecdura застосування на шосе, а також застосування позашляхового транспорту , де вплив сміття, вібрація, нерухоме навантаження та простір для упаковки створюють різні вимоги.

Контроль якості та ризики упаковки

Транспортування може спотворити кожух вентилятора, який пройшов перевірку виробництва. Перевірте концентричність кільця, жорсткість опори двигуна, монтажні відстані та фіксацію роз’єму на схваленому зразку. Упаковка повинна підтримувати міцні точки кріплення, а не навантажувати кільце або радіальні плечі.

Для нового післяпродажне використання , порівняйте зразок безпосередньо з оригіналом і підтвердьте центрування леза після встановлення. Запишіть орієнтацію упаковки та перевірте першу отриману партію на наявність деформації кільця, напружених кріплень, ослабленого обладнання та пошкодження роз’єму.

Часті запитання

Чи може тріснутий кожух вентилятора радіатора викликати перегрів, якщо вентилятор продовжує обертатися?

Так, якщо тріщина відкриває обхідний шлях або дозволяє кільцю та двигуну зрушити з місця. Вентилятор все ще може обертатися нормально, протягуючи гаряче повітря навколо радіатора замість навколишнього повітря через нього. Перевірте схему залежності холостого ходу від швидкості на дорозі та перевірте наявність проміжків або руху перед тим, як визначити причину.

Докази, які роблять діагноз сильнішим

Подивіться на нормальні команди та швидкість вентилятора, відкриту поверхню серцевини, видимі байпасні зазори, змінний зазор лопатей або сліди контакту. Невелика тріщина на відстані від кріплення або ущільнювального краю може суттєво не вплинути на охолодження.

Чому двигун перегрівається на холостому ходу, а остигає під час руху?

Дорожня швидкість подає набійне повітря через радіатор. На холостому ході вентилятор і кожух повинні створювати примусовий потік повітря. Така ж картина також може бути результатом слабкого двигуна, несправної муфти вентилятора, неправильної команди керування, заблокованих ребер або низького потоку охолоджуючої рідини, тому кожух не слід замінювати, не перевіривши ці гілки.

Чи безпечно замінювати лише пластиковий кожух?

Це може бути доречним, коли конструкція справна, а двигун, лопаті, концентратор, проводка та контролер пройшли перевірку. Заміна повинна відтворювати глибину двигуна, положення кільця, кріплення, ущільнювачі та прокладання джгутів. Поверніть лезо на повний оборот після складання та перевірте зазор після затягування всіх кріплень.

Яка інформація потрібна для відповідності повного кожуха вентилятора?

Надайте посилання на оригінальне обладнання, модель і рік автомобіля, двигун і ринкову версію, компонування з одним або двома вентиляторами, діаметр вентилятора, кількість лопатей, тип двигуна, фотографії роз’ємів і контактів, деталі контролера або резистора, розміри фіксованого кріплення та зображення обох сторін оригінальної збірки.

Додаткова інформація для застосування у важких умовах або на бездоріжжі

Включіть модель обладнання, застосування двигуна, конфігурацію блоку радіаторів, робочу напругу, робоче середовище, вплив вібрації або сміття, вимоги до упаковки, цільову кількість та будь-які критерії перевірки затверджених зразків.

Замовте відповідність кожуха вентилятора радіатора

Щоб отримати оптову пропозицію, надішліть Elecdura's Зв’яжіться з командою, щоб отримати довідку про оригінальне обладнання, модель і рік автомобіля, двигун і ринкову версію, необхідну кількість, фотографії передньої та задньої частини, розміри фіксованого центру кріплення, діаметр вентилятора, кількість лопатей, глибину двигуна та чіткі зображення роз’ємів і контактів. Для блоків із подвійним вентилятором або контрольованих вузлів також визначте положення двигуна ліворуч/праворуч і сфотографуйте етикетку резистора або модуля керування. Ці записи щодо конкретного продукту дозволяють запропонований саван або повний вузол охолоджуючого вентилятора , який необхідно перевірити перед відбором зразків і масовим відправленням.
