Testarea consumului de curent al motorului ventilatorului radiatorului: de ce rezistoarele și modulele noi eșuează din nou

O nouă rezistență a ventilatorului de răcire sau un modul de control al ventilatorului poate eșua din nou dacă motorul ventilatorului radiatorului consumă prea mult curent. Rezistorul, releul, siguranța, conectorul sau modulul de control PWM pot fi piesa care arde, dar cauza principală este adesea un motor al ventilatorului cu rulmenți uzați, uzura periei, rezistența lamei, pătrunderea apei, fluxul de aer blocat, împământarea slabă sau un conector deteriorat care creează căldură sub sarcină. Dacă reparația înlocuiește doar rezistența sau modulul defect vizibil, vehiculul poate reveni cu aceeași supraîncălzire, A/C cald la ralanti, conector topit sau cod de eroare a ventilatorului.

Acest articol explică modul în care rețelele de reparații, distribuitorii, importatorii și echipele de garanție pot utiliza testarea consumului de curent al motorului ventilatorului radiatorului pentru a reduce defecțiunile repetate. Se concentrează pe motoare ventilatoare radiatoare, module de control al ventilatorului , rezistențe de viteză mică, relee, siguranțe, conectori, cădere de tensiune și complet ansambluri ventilatoare de răcire a radiatorului . Elecdura poate accepta aprovizionarea de înlocuire atunci când cumpărătorul furnizează numere OE, fotografii ale piesei vechi, vizualizări ale conectorilor, citiri curente și simptomele de defecțiune care au dus la comandă.

Răspunsul rapid

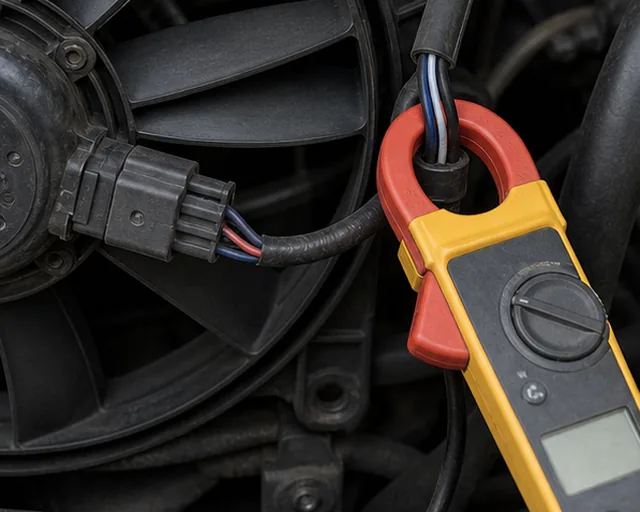

Testarea consumului de curent al ventilatorului radiatorului cu clemă de măsură în jurul cablului de alimentare.

Dacă o nouă rezistență a ventilatorului sau modul de control se defectează din nou, testați consumul de curent al motorului ventilatorului înainte de a vinde o altă piesă de control. Utilizați un ampermetru cu clemă pe firul de alimentare al ventilatorului sau urmați procedura de service a vehiculului cu o comandă a instrumentului de scanare. Comparați curentul de viteză mică și de mare viteză cu datele de service sau cu un vehicul bine cunoscut. Curentul ridicat sugerează rezistența motorului, uzura rulmenților, obstrucția lamei, carcasa prinsă sau scurtcircuitare electrică. Curentul scăzut cu un flux de aer slab poate sugera perii uzate, sursă de alimentare slabă, împământare defectuoasă sau cădere de tensiune. Picurile de curent intermitente pot indica căldura conectorului, defecțiunea modulului sau un motor care se leagă numai când este fierbinte.

Nu vă bazați pe „învârtirea ventilatorului” ca dovadă că motorul este sănătos. Un motor slab se poate învârti pe banc și încă supraîncărca circuitul din vehicul. Un rezistor poate testa deschis deoarece a fost supraîncălzit de sarcina excesivă a motorului. Un modul PWM poate eșua deoarece motorul sau conectorul a tras mai mult curent decât ar putea supraviețui modulul. Testul trebuie făcut cu circuitul sub sarcină, nu numai cu conectorul deconectat.

De ce retragerea curentă este testul lipsă

Circuitele ventilatoarelor de răcire transportă curent ridicat. Acest lucru le face sensibile la starea motorului, rezistența conectorului, ecartamentul firului, calitatea pământului și căldură. Un multimetru digital poate indica 12 volți la un conector deconectat, dar asta nu dovedește că circuitul poate furniza suficient curent atunci când ventilatorul funcționează. Odată ce motorul pornește, rezistența la un terminal corodat sau o masă slabă poate crea cădere de tensiune. Căderea de tensiune creează căldură. Căldura slăbește tensiunea știfturilor și carcasele din plastic. Conectorul se înrăutățește, iar noul rezistor sau modul devine următoarea parte care eșuează.

Testarea curentului de repriză oferă cumpărătorului și tehnicianului o imagine mai clară a încărcăturii. Un motor de ventilator normal consumă o cantitate previzibilă de curent pentru dimensiunea, comanda vitezei și designul său. Un motor care atrage mult mai mult decât se aștepta nu doar lucrează din greu; cere circuitului de control să transporte căldură suplimentară. Un motor care atrage foarte puțin poate să nu miște suficient aer. Ambele condiții pot crea decizii greșite privind piesele dacă tehnicianul verifică doar dacă ventilatorul se rotește.

Nu utilizați un număr de amplificator universal

Un ventilator compact pentru autoturisme, un ventilator SUV mare, un ansamblu cu ventilator dublu și un ventilator de răcire puternic nu vor împărtăși un număr de curent sigur. Consumul de curent depinde de designul motorului, diametrul ventilatorului, pasul lamei, eficiența carcasei, viteza de comandă, temperatura ambiantă, tensiunea sistemului și dacă ventilatorul este periat sau fără perii. Un ventilator mic sănătos la viteză mică poate consuma mai puțin curent decât un ventilator mai mare la viteză mare și ambele citiri pot fi normale. Cea mai bună comparație este datele de service ale vehiculului, o specificație de testare OE sau un vehicul bun cunoscut cu același ansamblu ventilator.

Pentru distribuitori, acest lucru înseamnă că retragerea curentă ar trebui înregistrată ca dovadă, nu utilizată ca număr de trecere/renunțare. Raportul ar trebui să spună cum a fost comandat ventilatorul, dacă motorul era fierbinte, dacă presiunea A/C a solicitat funcționarea ventilatorului, ce tensiune a fost prezentă la ventilator și dacă citirea a fost de viteză mică, viteză mare sau ciclu de lucru PWM. Un număr curent fără condiție de testare poate induce în eroare conversația privind garanția. Un număr curent cu condiția atașată poate explica de ce un nou rezistor sau modul a eșuat.

Sistemele de rezistoare, relee și module PWM nu sunt aceleași

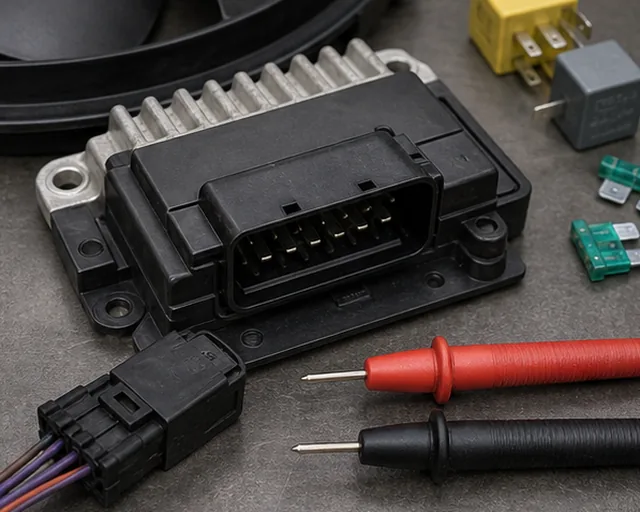

Inspecția modulului de control al ventilatorului radiatorului și a conectorului înainte de a înlocui rezistențele sau modulele.

Sistemele de ventilatoare de răcire mai vechi sau mai simple pot folosi relee și o rezistență pentru a crea viteze mici și mari. În aceste sisteme, ventilatorul poate funcționa în continuare la viteză mare chiar și atunci când rezistența de viteză mică este deschisă. Unele vehicule folosesc relee separate de viteză mică și de mare viteză. Alții schimbă polaritatea sau folosesc logica serie-paralelă pentru ventilatoare duale. Sistemele moderne folosesc adesea un modul electronic de control al ventilatorului care primește o comandă de la ECU și controlează viteza ventilatorului cu modularea lățimii impulsului. Modulul poate fi separat, montat pe carcasă, încorporat în ansamblul ventilatorului sau integrat cu motorul.

Acest lucru contează pentru aprovizionare. Un cumpărător care comandă o rezistență pentru un vehicul care utilizează un modul PWM nu va rezolva defecțiunea. Un cumpărător care comandă un modul separat atunci când aplicația utilizează un ansamblu ventilator integrat poate primi o piesă care nu poate fi instalată. Un cumpărător care înlocuiește un modul fără a testa consumul de curent al motorului poate instala modulul corect în aceeași stare de suprasarcină. Calea de reparație începe prin identificarea designului sistemului.

Ventilatoare duble și ansambluri ventilatoare fără perii

Sistemele cu ventilator dublu adaugă un alt strat. Un ventilator poate funcționa pentru răcirea radiatorului, celălalt poate ajuta fluxul de aer al condensatorului sau ambele pot funcționa la viteze diferite, în funcție de temperatura lichidului de răcire și presiunea A/C. Unele sisteme rulează ventilatoarele în serie pentru viteză mică și în paralel pentru viteză mare. Alții folosesc module separate sau o unitate de control partajată. Dacă un ventilator este slab, ventilatorul rămas poate funcționa mai des și poate crea un simptom înșelător. Un cumpărător ar trebui să evite aprobarea unui singur motor sau rezistor până când întreaga logică de asamblare este înțeleasă.

Ansamblurile de ventilatoare fără perii și controlerele integrate pot fi și mai greu de judecat cu vechile obiceiuri bazate pe relee. Modulul poate monitoriza viteza motorului, curentul, temperatura și semnalul de comandă. Un instrument de scanare poate afișa procentul de ventilator solicitat în timp ce modulul motor decide cum să răspundă. În aceste sisteme, saltul direct al bateriei poate fi nesigur sau inutil, deoarece motorul se așteaptă la control electronic, adesea printr-o intrare de semnal de control LIN-bus sau PWM. RFQ ar trebui să identifice dacă vehiculul folosește un motor cu perii, un motor fără perii, un controler separat sau un modul de ventilator integrat înainte de a procura piese de schimb.

Ce înseamnă de obicei consum mare de curent

Consumul mare de curent indică adesea sarcina mecanică sau electrică din interiorul motorului sau ansamblului ventilatorului. Rulmenți uzați, bucșe uscate, pătrunderea apei, perii deteriorate, scurtcircuitare internă, contactul lamei cu carcasa, reziduurile prinse în ventilator, paletele îndoite sau o carcasă deformată pot crește sarcina. Un ventilator poate absorbi un curent deosebit de mare la pornire, când este fierbinte sau când lama este aproape de carcasă sub vibrație. Dacă motorul este rigid când este rotit manual, zgomotos, pornire lent sau miroase a supraîncălzit, înlocuirea numai a rezistenței sau a modulului este riscantă.

Un curent ridicat poate apărea și atunci când ansamblul ventilatorului este incorect. Un motor cu o putere nominală greșită, pas greșit al lamei, direcție greșită de rotație sau manta nepotrivită poate supraîncărca circuitul sau deplasa aer insuficient. Pentru distribuitori, de aceea contează referințele încrucișate OE și confirmarea imaginii. Un motor de ventilator poate arăta similar, dar aparține unui ansamblu diferit, cu caracteristici diferite de curent și flux de aer.

Ce vă poate spune consumul de curent scăzut

Curentul scăzut nu este întotdeauna bun. Dacă ventilatorul este comandat la viteză mare, dar consumul de curent este mult mai mic decât se aștepta și fluxul de aer este slab, motorul poate avea perii uzate, rezistență internă, tensiune de alimentare slabă sau o masă defectuoasă. O citire de curent scăzut poate apărea și dacă modulul nu primește o comandă adecvată, dacă contactul releului este ars, dacă legătura siguranței are rezistență mare sau dacă conectorul nu poate transporta sarcina. În acest caz, înlocuirea motorului fără a verifica circuitul poate fi, de asemenea, greșită.

Curentul scăzut trebuie citit împreună cu tensiunea la ventilator, căderea de tensiune pe partea de putere și masă, viteza ventilatorului și ciclul de lucru comandat. Un instrument de scanare poate comanda 80% viteză a ventilatorului, dar modulul poate ieși mai puțin dacă semnalul de control, sursa de alimentare sau împământarea sunt defecte. Un test adecvat compară ceea ce a cerut vehiculul cu ceea ce a făcut ventilatorul.

Cum să rulați un test practic de consum de curent

Începeți cu siguranță. Ventilatoarele electrice de răcire pot porni pe neașteptate. Țineți mâinile, uneltele, cablurile de testare și îmbrăcămintea departe de lame. Nu deschideți capacul radiatorului fierbinte. Utilizați fire de legătură cu fuzibile dacă procedura de service permite testarea directă a motorului și evitați ocolirea controalelor la vehiculele în care modulul necesită o strategie de comandă specifică. Dacă vehiculul are componente de înaltă tensiune, urmați procedura de siguranță a producătorului.

Pentru multe sisteme de ventilatoare de 12 volți, secvența de testare practică este simplă. Inspectați ventilatorul, carcasa, conectorul și cablajul. Învârtiți lama cu mâna, cu vehiculul oprit și în siguranță. Căutați frecare, resturi, rigiditate sau clătinare. Comandați ventilatorul cu ajutorul unui instrument de scanare, solicitarea A/C, starea temperaturii lichidului de răcire, activarea releului sau procedura de service. Fixați un ampermetru în jurul firului de alimentare și înregistrați curentul la viteză mică și mare, acolo unde este posibil. Măsurați tensiunea la conectorul ventilatorului în timp ce ventilatorul funcționează. Măsurați căderea de tensiune de la pozitivul bateriei la pozitivul ventilatorului și de la masa ventilatorului la negativul bateriei. Înregistrați valorile și comparați-le cu datele de service sau cu o referință cunoscută.

Tabelul de decizie actual al tragerii

Căldura conectorului și căderea de tensiune

Conectorii topiți nu sunt doar daune vizuale. Ele sunt dovezi că circuitul a produs căldură. Căldura poate proveni din cauza curentului excesiv al motorului, aderență slabă a terminalelor, coroziune, coadă de reparație subdimensionată, sertizare slăbită sau operare repetă de mare viteză. Odată ce un conector s-a topit, tensiunea pinului este adesea compromisă. Instalarea unui nou rezistor sau modul într-un conector deteriorat de căldură poate crea o altă defecțiune, chiar dacă noua parte este bună.

Testarea căderii de tensiune este mai utilă decât verificările de rezistență la descărcare pentru această problemă. Un conector poate părea acceptabil și totuși pierde tensiunea sub sarcină. Testați partea de alimentare cu ventilatorul în funcțiune, apoi testați partea de masă cu ventilatorul în funcțiune. Dacă căderea de tensiune este mare, găsiți rezistența înainte de a înlocui mai multe piese de control. Pentru revizuirea garanției, solicitați fotografii ale conectorului, prim-planuri ale terminalelor și citiri de tensiune sub sarcină. Aceste detalii ajută la separarea unui defect al produsului de o problemă de circuit.

Când să înlocuiți ansamblul ventilatorului complet

Înlocuirea numai a motorului poate fi economică atunci când lama, carcasa, cablurile și controlerul sunt reutilizabile. Devine riscant atunci când lama veche este crăpată, carcasa este deformată, suportul motorului este slăbit, modulul de control este integrat, conectorul este ars sau ventilatorul s-a frecat. Un ansamblu complet de ventilator poate costa mai mult, dar poate reduce forța de muncă și poate repeta revendicările atunci când mai multe piese au îmbătrânit împreună.

Pentru distribuitori, lista trebuie să fie clară. Cumpărătorul are nevoie de un motor de ventilator, un rezistor, un modul de control, o lamă, o carcasă sau un ansamblu complet? Ansamblul include modulul? Stilul conectorului este același? Ventilatorul este pentru răcirea radiatorului, fluxul de aer al condensatorului sau un pachet combinat de răcire frontală? Domeniul de aplicare greșit este unul dintre cele mai comune motive pentru care o piesă cu aspect corect dezamăgește clientul.

De ce plângerile A/C duc adesea la piese ventilatoare

Un ventilator de răcire slab poate apărea mai întâi ca o plângere A/C. Aparatul de aer condiționat se poate răci în timpul conducerii, dar se încălzește la ralanti, deoarece viteza de rulare oferă un flux de aer pe care ventilatorul nu îl poate furniza atunci când vehiculul este oprit. Presiunea înaltă a A/C poate crește atunci când condensatorul are un flux de aer slab. De asemenea, motorul poate funcționa mai cald în trafic. Înlocuirea compresorului sau a condensatorului înainte de a testa circuitul ventilatorului poate risipi bani.

Când un client raportează A/C cald la ralanti, verificați comanda ventilatorului, viteza ventilatorului, consumul de curent, blocarea condensatorului, citirile de presiune și funcționarea modulului ventilatorului. Dacă ventilatorul funcționează doar la viteză mare, este posibil ca rezistorul de viteză mică sau calea de control să fie deschisă. Dacă ventilatorul funcționează, dar fluxul de aer este slab, motorul, paleta, carcasa sau alimentarea cu tensiune pot fi defecțiuni. Diagnosticul corect îi protejează pe ambele Performanța condensatorului A/C și răcirea motorului.

Cum ar trebui să se ocupe distribuitorii de revendicări privind rezistența repetă sau modulul

O revendicare repetată nu ar trebui să înceapă cu o altă expediere. Ar trebui să înceapă cu dovezi. Solicitați clientului fotografia veche a rezistorului sau a modulului, fotografia piesei defectuoase noi, starea conectorului ventilatorului, starea siguranței, consumul de curent al motorului ventilatorului, tensiunea la ventilator sub sarcină, căderea tensiunii la masă și dacă ventilatorul se rotește liber manual. Dacă sistemul utilizează un modul PWM, solicitați ciclul de lucru comandat și răspunsul real al ventilatorului, acolo unde este disponibil.

Acest lucru protejează furnizorul și ajută clientul. Dacă modulul a fost defect, dovezile vor sprijini înlocuirea. Dacă motorul ventilatorului consumă un curent excesiv sau conectorul este deteriorat, un alt modul va eșua probabil. Un distribuitor care îi învață pe clienți să testeze consumul de curent înainte de a înlocui piesele de control va avea mai puține dispute privind garanția și suport tehnic mai credibil.

Lista de verificare RFQ pentru comenzile de motoare și module ale ventilatorului radiatorului

• Marca vehiculului, modelul, anul, motorul, data producției și regiunea de piață.

• Fotografii cu piese vechi care arată ansamblul ventilatorului, eticheta motorului, modulul, rezistența, conectorul, paleta și carcasa.

• Numărul OE, numărul pieței de schimb, numărul de pin conectori, culorile firelor și aspectul de montare.

• Simptom: fără ventilator, doar viteză mare, doar viteză mică, ventilator intermitent, ventilator funcționează după oprire, A/C cald la ralanti sau supraîncălzire în trafic.

• Consum de curent la viteză mică și viteză mare, sau ciclu de lucru comandat și curent măsurat pentru sistemele PWM.

• Tensiunea la ventilator sub sarcină și căderea de tensiune pe circuitele de alimentare și de masă.

• Starea conectorului: plastic topit, terminale maronii, pini slăbiți, coroziune, pătrunderea apei sau calitatea de coadă a reparației.

• Decizie privind domeniul de aplicare: numai motor, rezistor, releu, modul, coadă sau ansamblu complet de ventilator.

Unde se potrivește Elecdura

Elecdura poate ajuta cumpărătorii să compare motoarele de ventilatoare, modulele și ansamblurile complete de ventilatoare de răcire atunci când comanda include suficiente dovezi. Pentru problemele legate de curentul ventilatorului radiatorului, informațiile utile includ eticheta piesei vechi, fotografia conectorului, fotografia modulului sau a rezistenței, fotografia carcasei ventilatorului, citirile curente și starea de defecțiune. Cumpărătorii pot conecta acest subiect cu Ventilatoare de răcire angro aprovizionare și existente Ghid de diagnosticare a defecțiunilor ventilatorului de răcire atunci când au nevoie de o cale de reparație completă.

Dacă clientul dvs. a înlocuit deja un rezistor sau un modul de control al ventilatorului o dată, cereți dovezi privind consumul de curent înainte de a aproba o altă comandă. Un singur test poate arăta dacă următoarea expediere ar trebui să fie un rezistor, un modul, coadă, motor sau un ansamblu complet de ventilator. Este un mic pas de diagnosticare care protejează cumpărătorul, atelierul de reparații și furnizorul de repetarea aceleiași defecțiuni.
