Mekanik bir fan, genellikle viskoz veya elektronik olarak kontrol edilen bir kavrama yoluyla motordan şaft gücünü alır. Elektrikli fan, aracın elektrik sistemi tarafından sağlanan ve röleler, dirençler, modüller veya elektronik hız komutları tarafından kontrol edilen bir veya daha fazla motoru kullanır. Her iki mimari de evrensel olarak üstün değildir. Doğru seçim, aracın inanılabilir en kötü ısı yükünde yeterli havayı kurulu soğutma yığınından geçirecek şekilde tasarlanmış olandır.
Karşılaştırma serbest hava CFM'sine indirgenemez. Bir fan, ızgaranın, klima kondansatörünün, şarj havası soğutucusunun, radyatörün, korumaların ve çöp ızgaralarının direncine karşı çalışır. Bıçak çapı, eğim, uç açıklığı, muhafaza derinliği, dönüş, motor veya kavrama eğrisi, motor devri, alternatör kapasitesi, araç hızı, gürültü sınırları ve arıza güvenliği stratejisinin tümü, sağlanan hava akışını değiştirir. Değiştirme, dönüştürme veya toptan satış programı için kurulu sistem, fan etiketinden daha önemlidir.
Hızlı cevap: mekanik kavramalı fanlar, uzunlamasına motor güç aktarma organlarından büyük, sürekli hava akışına ihtiyaç duyulan durumlarda etkili olmaya devam eder; elektrikli fanlar, elektrik kapasitesinin ve paketlemenin onları desteklediği durumlarda hassas düşük hız ve çalışma sonrası kontrol sağlar. Tek bir türün daha güçlü veya verimli olduğu yönündeki evrensel iddiaya göre değil, kurulu hava akışına ve kontrol mimarisine göre seçim yapın.

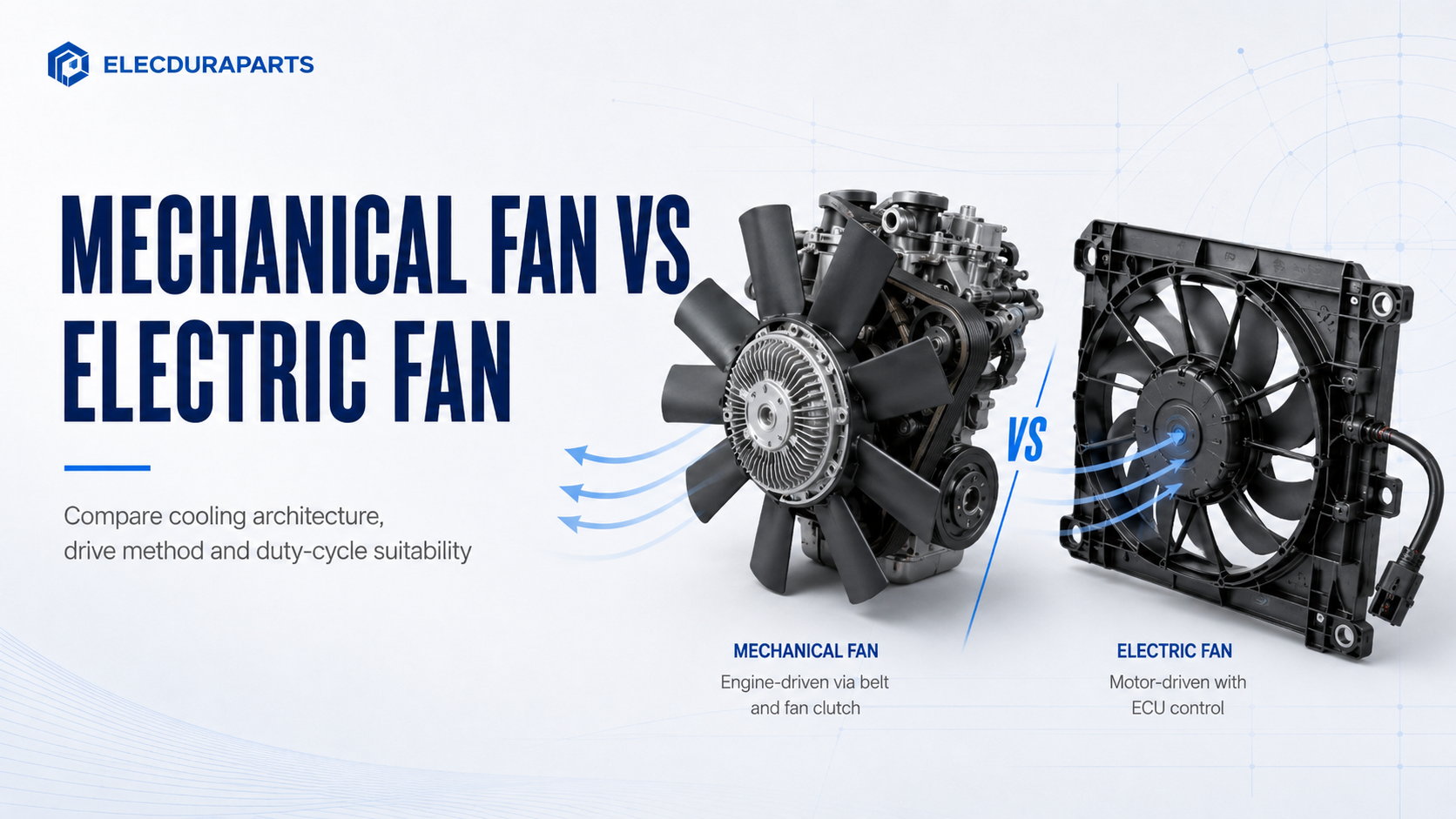

Mekanik ve elektrikli fanlar gücü farklı şekilde elde eder ve kontrol eder, dolayısıyla seçim kriterleri birbirinin yerine kullanılamaz.
Karar faktörü |
Mekanik veya kavramalı fan |
Elektrikli fan |
|---|---|---|
Güç yolu |
Kayış, göbek veya kavrama yoluyla motor krank mili |
Kablolama ve motor elektroniği aracılığıyla alternatör ve akü |
Hız kontrolü |
Motor devri artı termal veya elektronik debriyaj kavraması |
Tasarıma bağlı olarak röle aşamaları, direnç, PWM, LIN veya entegre modül |
Düşük motor devrinde hava akışı |
Şaft hızı ve debriyaj tork aktarımıyla sınırlıdır |
Motor devrinden bağımsız olarak yüksek komutta çalışabilir |
Büyük sürekli soğutma yükü |
Büyük çap ve doğrudan güç yolu, birçok ağır hizmet paketine uygundur |
Yeterli motor, iletken, elektronik ve elektrik üretimi gerektirir |
Ambalajlama |
Genellikle uzunlamasına bir motora ve şaft-radyatör hizalamasına ihtiyaç duyar |
Esnek yerleştirmeye izin verir ve enine motorlarda yaygındır |
Teşhis kanıtı |
Sıcaklık tepkisi, kayma, hız oranı, sıvı sızıntısı, yataklama ve komut |
Gerilim düşüşü, akım, komut, hız, konnektör sıcaklığı, röle/modül davranışı |
Motor kapatma işlemi |
Başka bir sürücü kaynağı olmadan kullanılamaz |
Çalıştırma sonrası termal yönetim mümkün |
Fan, radyatörün soğutma sıvısı yükünü, kondenser ısı reddini, takıldığı yerde şarj havası soğutmasını, şanzıman veya hidrolik soğutucuları ve kaput altı havalandırmayı desteklemelidir. Trafikte rölantide çalışan bir binek otomobil, yokuş tırmanan bir kamyon ve düşük yer hızında çalışan bir ekskavatör, farklı nedenlerden dolayı maksimum fan talebini gerektirebilir. İlgili Elecduraparts radyatör aralığı çekirdek boyutunun ve uygulamanın nasıl değiştiğini gösterir; fan mimarisi ayrı ayrı değil o eşanjörle birlikte değerlendirilmelidir.
Elektrikli fan çoğu zaman kapalı olabilir ve kısa süreli boşta kalma durumunda çok çalışabilir. Ağır hizmet tipi bir mekanik fan, sürekli eğim, çekme veya sabit güç kullanımı için devreye girebilir. Ortalama enerji tüketimi, bir sistemin en yüksek kurulu hava akışı ihtiyacını karşılayabileceğini kanıtlamaz.
Sabit bir mekanik fan, motor çalıştığında motorla birlikte döner. Kavramalı bir fan, tahrik edilen göbekten bıçağa iletilen torku değiştirerek gereksiz sürtünmeyi azaltır. fan kavraması , radyatörden çıkan hava sıcaklığına veya soğutma sıvısı, emme, klima ve diğer araç girdilerine dayalı bir elektronik komuta yanıt verebilir.
Termal kavramada silikon sıvısı ve iç kesme yüzeyleri kullanılır. Bimetalik bir eleman radyatörden çıkan havayı algılar ve debriyaj içindeki sıvı dağıtımını kontrol eder. Çıkış havası ısındıkça daha fazla tork iletilir. Fan hızı hala motor hızıyla ilişkilidir ancak kayma sıcaklık ve yüke göre değişir.
Debriyaj yüzüne ulaşan havayı algılar. Eksik bir örtü, yanlış fan derinliği, tıkalı radyatör bölümü veya devridaim boşluğu, motorun başka bir kısmı aşırı ısınırken bile havanın beklenenden daha soğuk kalmasına neden olabilir. Daha güçlü bir kavramanın takılması her hava akışı yolu hatasını telafi edemez.
Birçok ticari araç, geri bildirimli, elektronik olarak kumanda edilen bir debriyaj kullanır. Motor kontrol cihazı, soğutma suyu sıcaklığı, klima basıncı, şarj havası sıcaklığı, geciktirici kullanımı veya diğer yükler için hava akışı talep edebilir. Teşhis, güç, topraklama, komut, geri bildirim, kablo demeti durumu ve mekanik tork aktarımını içerir. Fiziksel olarak uyan bir konektör, protokol veya kalibrasyon uyumluluğu sağlamaz.
Büyük bir motor, tüm yükü alternatörlere, kablolara, rölelere ve motorlara yönlendirmeden önemli miktarda fan gücü sağlayabilir. Bu, kamyonlar, otobüsler, tarım makineleri ve inşaat ekipmanları üzerindeki kalın soğutma yığınları için kullanışlıdır. Bu ödünler arasında fanın kükremesi, devreye girme sırasındaki parazit motor yükü, motor hızına bağımlılık ve katı örtü ve bıçak geometrisi yer alır.
Bir elektrik soğutma fanı düzeneği elektrik gücünü bıçak torkuna dönüştürür. Motor rölantideyken yüksek hızda çalışabilir, yol hızında durabilir ve kontrol stratejisi gerektiriyorsa kapandıktan sonra devam edebilir. Bu esneklik, çapraz motor paketlemeye, modern klima kontrolüne, hibritlere ve EV termal devrelerine uygundur.
Geleneksel düzeneklerde düşük ve yüksek hız oluşturmak için röleli, seri/paralel devreli veya bir dirençli bir veya iki fırçalı motor kullanılabilir. Arızalı bir röle kontağı, direnç, toprak veya konnektör yalnızca bir hızı kaldırabilir. Test, bağlantısı kesilmiş bir motora yalnızca akü gücü uygulamak yerine komut durumunu yeniden oluşturmalıdır.
Aşırı akım, sıkı bir yatağın, hasarlı bıçağın, dahili motor arızasının veya voltaj durumunun göstergesi olabilir; düşük hızda düşük akım, aşınmış fırçaların veya yüksek direncin göstergesi olabilir. Akımı tasarım ve besleme gerilimine göre yorumlayın. Farklı akımlar arasında asla tek bir evrensel amper limiti icat etmeyin. radyatör fan motorları.
Modern fanlar güç elektroniği içerebilir ve PWM, LIN veya araca özel başka bir komut alabilir. Pin sayısı tek başına sinyali tanımlamaz. Bazı modüller basit bir voltaj yerine geçerli bir iletişim mesajı gerektirir. Yanlış laboratuvar testi elektronik aksama zarar verebilir ve evrensel bir yedek parça çalışabilir ancak araçla doğru şekilde iletişim kuramayabilir.
Çalışan bir içten yanmalı araçta, fan enerjisinin çoğunu alternatör sağlar ve motora yük bindirir. Elektriksel dönüşüm, iletken, anahtarlama ve motor kayıpları kalır. 'Elektrik' sıfır motor yükü anlamına gelmez; avantajı bedava enerji değil, kontrol edilebilirlik ve yerleşimdir.
Hiçbir kısıtlama olmadan ölçülen katalog hava akışı, yöntemler eşleşmediği sürece komple bir araç yığınındaki hava akışıyla doğrudan karşılaştırılamaz. Havanın kanatçıklardan, panjurlardan, korumalardan ve istiflenmiş ısı eşanjörlerinden geçmesi gerektiğinden statik basınç yükselir. Fan eğrisinin sistem direnciyle buluştuğu noktada çalışma noktası oluşur.
Örtü kapsamı, bıçak konumu, dönüş, uç açıklığı ve yığın kısıtlaması, çekirdekten iletilen havayı belirler.
İyi bir örtü, havanın tüm çekirdeği geçmesini teşvik eder ve girişini düşük basınçlı çıkış tarafından ayırır. Büyük boşluklar sıcak havanın kenarlardan dolaşmasına izin verir. Doğrudan küçük bir çekirdek alanına monte edilen bir fan, geri kalan kısmı sabit bırakırken yüksek bir yerel hız yaratabilir. Bir kondansatör ile onun arasındaki ilişki kondenser fanı özellikle rölantide önemlidir.
Örtü açıklığının çok içine veya dışına konumlandırılmış bir bıçak performansı ve gürültü kalitesini düşürebilir. Uç boşluğunun fazla olması devridaimi desteklerken yetersiz boşluk, motor hareketi sırasında temas riskini doğurur. Montaj derinliğini, motor takozlarını, radyatör konumunu ve bıçak sapmasını doğrulayın.
Motor polaritesinin ters çevrilmesi bazı fırçalanmış motorların ters çevrilmesine neden olabilir, ancak bıçak geriye doğru verimli bir şekilde çalışmayabilir. Mekanik bir bıçak aynı zamanda belirli bir taraftan bakıldığında belirli bir dönüş için de tasarlanmıştır. Motor tarafı ve ön taraf perspektifini karıştırmak yaygın bir eşleştirme hatasıdır.
Radyatörün arkasındaki çekici genellikle tam örtüden faydalanırken, paketleme veya yardımcı yük ihtiyaçları nedeniyle kondenserin ilerisindeki bir iticiye ihtiyaç duyulabilir. Bir düzenleme otomatik olarak üstün değildir. Engelleme, sızdırmazlık, suya maruz kalma, servis erişimi ve araç hızıyla etkileşim önemlidir.
Enine motorlar nadiren krankla çalıştırılan bir fanı radyatörle hizalar. Elektrikli tek veya çift fanlı düzenekler, kompakt paketleme ve doğrudan klima rölanti kontrolü sağlar. klima sistemi, soğutma sıvısı talebi düşük olsa bile basınç ve sıcaklık girişlerinden fan hızı isteyebilir.
Bağımsız elektrikli fanlar, yanmalı motor kapalıyken veya yokken aküyü, güç elektroniğini, motoru ve kabin soğutmasını destekleyebilir. Bu sistemler birden fazla soğutma sıvısı döngüsü ve araca özel iletişim içerebilir. Görsel olarak benzer bir fanın asla uyumlu olduğu varsayılmamalıdır.
Büyük boylamasına motor platformları genellikle kavramalı mekanik fanları tutar çünkü bunlar, sürekli yük altında havayı kalın radyatör, şarj havası, kondansatör ve soğutucu yığınları boyunca hareket ettirebilirler. Elektronik debriyaj kontrolü, yokuşlarda veya sabit çalışma için yüksek hava akışını korurken, yol hızı yeterli olduğunda kavramayı azaltabilir.
Filo kararı; kayış servisini, göbek yataklarını, debriyajın kullanılabilirliğini, motor/modül değişimini, kablo demeti onarımını ve soğutma paketini çıkarmak için gereken süreyi içerir. Teorik olarak verimli bir mimari, benzersiz elektrikli parçalar oluşturuyorsa ve saha servis yolu yoksa zayıf bir yenileme olabilir.
Otoyol dışı makineler toz, saman ve çamurda düşük hızda çalışır. Yığın yüksek kısıtlamaya ve sık kontaminasyona sahip olabilir. Bazı makinelerde temizlik için ters çevrilebilir hidrolik veya elektrikli fanlar kullanılır. Otoyol dışı bir radyatöre takılan bir karayolu taşıtı elektrikli fanı, yalnızca boyuta göre değerlendirilemez.
Çekirdek döküntüyle yüklendikçe sistem direnci artar ve hava akışı düşer. Temizleme stratejisi, döküntü ızgarası, kanatçık aralığı ve fan rezervi tasarımın bir parçasıdır. Fan bakım koşullarından ayrılamaz.
Bir dönüşüm güç yolunu, hava akışı eğrisini, örtü kapsamını, kontrol girişlerini, elektrik korumasını ve arıza davranışını değiştirir. Bir braket çalışması olarak değil, bir mühendislik projesi olarak ele alınmalıdır. Büyük kavramalı bir bıçağın çıkarılması ve ince bir evrensel ünitenin takılması, atölyede yeterli soğutma sağlayabilir ancak çekme, eğim, yüksek ortam sıcaklığı veya eş zamanlı klima yükü sırasında başarısız olabilir.
Doğrulanmış bileşen verilerini kullanarak çalışma ve başlangıç yükünü hesaplayın, ardından boşta alternatör çıkışını, akü durumunu, kablo boyutunu, voltaj düşüşünü, sigorta ve röle değerlerini, konnektör sıcaklığını ve görev döngüsünü değerlendirin. Yüksek devirde yüksek çıkışlı bir alternatör değeri, yeterli rölanti beslemesini garanti etmez.
Klima basıncı yükseldiğinde soğutma sıvısı anahtarı tek başına hava akışı sağlayamayabilir. Tersine, sürekli çalışan bir fan, amaçlanan kontrol avantajından fedakarlık eder. Sağlam tasarım, araç korumasını atlamadan soğutma sıvısını, klima basıncını ve arıza güvenliği girişlerini koordine eder.
Soğutma sıvısı sıcaklığını, klima yüksek taraf basıncını, ilgili olduğu yerde şarj havası sıcaklığını, voltajı, akımı, fan hızını ve devridaimi en yüksek güvenilir birleşik yük altında doğrulayın. Daha geniş Klima parça sistemi yalnızca soğutma sıvısı sıcaklığına göre değerlendirilemez.
Belirti |
Mekanik fan yolu |
Elektrikli fan yolu |
|---|---|---|
Yalnızca düşük hızda aşırı ısınır |
Debriyaj kavramasını, kayışı, bıçağı, davlumbazı ve radyatör çıkış sıcaklığını kontrol edin |
İstenilen hızı, voltaj düşüşünü, akımı, röle/modülü ve örtüyü kontrol edin |
Fan asla yavaşlamıyor |
Ele geçirilen debriyajı veya elektronik arıza emniyetini kontrol edin |
Kontrol talebini, sıkışmış röleyi, modül ve sensör girişlerini kontrol edin |
Görünür dönüşe rağmen hava akışı zayıf |
Sıcak tepkiyi, hız oranını, dönüşü ve kurulu geometriyi ölçün |
Gerilimi, akımı, hızı, dönüşü ve motor durumunu ölçün |
Boştayken klima sıcak |
Kavrama tepkisini kondenser basıncıyla ilişkilendirin |
Klima fanı talebini ve komut verilen tüm hız aşamalarını doğrulayın |
Gürültü veya titreşim |
Göbek boşluğunu, bıçak hasarını, salgıyı ve teması kontrol edin |
Rulmanı, bıçak dengesini, örtüyü, montajları ve PWM davranışını inceleyin |
Silikon sıvısı sızıntısı, göbek gevşekliği, yatak gürültüsü, ısıyla renk değişikliği, hasarlı bimetal eleman, yanlış bıçak, temas izleri ve sıcak bağlantının olmaması olup olmadığına bakın. Elektronik bir kavramada komut ve geri bildirimi karşılaştırın. Genel semptom bağlamı Elecduraparts'ın kılavuzunda mevcuttur. fan kavraması arıza işaretleri.
Doğru bağlantı şemasını kullanın. Yük altında gücü ve toprağı, bağlantılardaki voltaj düşüşünü, akımı, komutu, hız geri bildirimini ve hata kodlarını doğrulayın. Yalnızca açık devre gerilimini araştırmak yerine aşırı ısınmış terminalleri inceleyin. Çok fanlı sistemlerde her çalışma aşamasını ve bunları koordine eden mantığı test edin.
Entegre fırçasız modüller doğaçlama güç veya sinyal bağlantılarına tolerans göstermeyebilir. Onaylanmış araçları ve pin bilgilerini kullanın. Fiziksel uyum ve konnektör pin sayısı yeterli değil.
Distribütör öncelikle teklifin orijinal mimarinin değiştirilmesini mi, yoksa mühendislikle yapılmış bir dönüşümü mü kapsadığını belirlemelidir. Elecduraparts' Toptan satış programı, ürün yelpazesinde kaynak bulmayı destekleyebilir, ancak donanım, uygulamaya ve bileşen kanıtlarına dayalı olmaya devam eder.
Araç paketleme, en yüksek termal yük, kontrol stratejisi, kirlenme ve hizmet modeli mimari seçimini yönlendirir.
Orijinal ekipman referansı, araç, yıl, motor, soğutma paketi ve pazar.
Belirtilen bakış açısından dönüş, fan çapı, kanat sayısı ve kanat ofseti.
Pilot çapı, cıvata dairesi, diş yönü ve montaj derinliği.
Sabit, termal viskoz veya elektronik olarak kontrol edilen kavrama.
Konektör, pin sayısı, kablo demeti, komut/geribildirim sistemi ve görev döngüsü.
Yeni bir debriyaj, çatlamış bir bıçakla, çarpık göbekle, gevşek kasnakla, aşınmış kayış gergisiyle veya hasarlı örtüyle otomatik olarak eşleştirilmemelidir. Büyük fan bileşenleri, nakliye sırasında bıçağın veya göbeğin bozulmasını önleyen ambalajlara ihtiyaç duyar.
Orijinal ekipman referansı, voltaj mimarisi, fırçalı veya fırçasız motor ve nominal kontrol tipi.
Tek veya ikili düzen, fan çapı, kanat kullanımı ve hava akışı yönü.
Konektör gövdesi, kodlama, pimler, kablo göstergesi, entegre modül, direnç veya röle dahil.
Örtü boyutları, montaj noktaları, çekirdek kapsamı ve bıçak derinliği.
Araç komut sinyali ve herhangi bir hız geri bildirimi gereksinimi.
Fan seçimi şunlarla etkileşime girebilir: Klima kondansatörü, termostat, yağ soğutucusu ve Klima kompresörü , ancak boyutları ve uygulamaları fandan anlaşılamaz. Her ürün kalemi için ayrı OE ve araç kanıtları kullanın.
Fan düzeneği için konnektör ve pim düzenini, örtü boyutlarını, montaj deliği konumunu, kanat güvenliğini, dönüşünü, dengesini, açıklığını, ambalajını ve kontrollü işlevsel yanıtını inceleyin. Kavrama için, üzerinde anlaşmaya varılan bir yöntemi kullanarak pilot ve cıvata geometrisini, serbest durumu, sızıntıyı, konnektörü ve sıcaklığı veya komut yanıtını inceleyin. Endüstri bağlamı Radyatör soğutma fanı üreticileri kaynak bulma sorularına yardımcı olabilir ancak numune uyum testinin yerini almaz.
Elektrik kontrolü gereksiz çalışmayı önleyebilir ancak alternatör yine de yanmalı motoru yükler. Küçük boyutlu ve sürekli çalışan bir fan beklenen faydayı sağlayamayabilir.
Fiziksel uygunluk, kurulu hava akışını, alternatör kapasitesini, klima kontrolünü, örtü kapsamını veya arıza güvenliği davranışını kanıtlamaz.
Elektrikli fan motor devrinden bağımsız olarak çalışabilirken, doğru seçilmiş kavramalı bir fan güçlü bir şekilde devreye girebilir. Mimari adına göre seçim yapmak yerine basınç tepkisini ve hava akışını test edin.
Mekanik bir güç yolu, yükün tamamını elektrik sistemine yüklemeden önemli miktarda fan gücü sağlayabilir.
Çekirdek kapsamı, sistem direnci, motor eğrileri, örtü tasarımı, devridaim, artıklık mantığı ve elektrik kapasitesi sonucu belirler.
OE referanslarını, tam soğutma yığını ve konektör fotoğraflarını, boyutları, dönüşü, bıçak ve örtü verilerini, debriyaj veya motor/modül tipini, araç görev döngüsünü, kontrol bilgilerini ve miktarını şu adresten sağlayın: Elecduraparts iletişim desteği.
