Wentylator mechaniczny a wentylator elektryczny: która architektura chłodzenia pasuje do cyklu pracy?

Wentylator mechaniczny pobiera moc z wału silnika, zwykle poprzez sprzęgło lepkie lub sterowane elektronicznie. Wentylator elektryczny wykorzystuje jeden lub więcej silników zasilanych z układu elektrycznego pojazdu i sterowanych za pomocą przekaźników, rezystorów, modułów lub elektronicznych poleceń prędkości. Żadna architektura nie jest uniwersalnie lepsza. Prawidłowy wybór to taki, który zapewnia przepływ wystarczającej ilości powietrza przez zainstalowany komin chłodzący przy najgorszym możliwym obciążeniu cieplnym pojazdu.

Porównania nie można ograniczyć do CFM na wolnym powietrzu. Wentylator pokonuje opór osłony chłodnicy, skraplacza układu klimatyzacji, chłodnicy powietrza doładowującego, chłodnicy, osłon i filtrów zanieczyszczeń. Średnica łopatek, skok, prześwit końcówki, głębokość osłony, obrót, krzywa silnika lub sprzęgła, prędkość obrotowa silnika, pojemność alternatora, prędkość pojazdu, limity hałasu i strategia zabezpieczania przed awarią – wszystko to zmienia dostarczany przepływ powietrza. W przypadku programu wymiany, konwersji lub sprzedaży hurtowej zainstalowany system ma większe znaczenie niż etykieta wentylatora.

Szybka odpowiedź: wentylatory ze sprzęgłem mechanicznym pozostają skuteczne tam, gdzie potrzebny jest duży, stały przepływ powietrza z układu napędowego silnika działającego wzdłużnie; wentylatory elektryczne zapewniają precyzyjną kontrolę przy niskich prędkościach i wybiegu, gdzie wspierają je pojemność elektryczna i opakowanie. Wybieraj na podstawie zainstalowanego przepływu powietrza i architektury sterowania, a nie na podstawie uniwersalnego twierdzenia, że ​​jeden typ jest mocniejszy i wydajniejszy.

Wentylatory mechaniczne i elektryczne w różny sposób uzyskują i sterują mocą, dlatego kryteria ich doboru nie są zamienne.

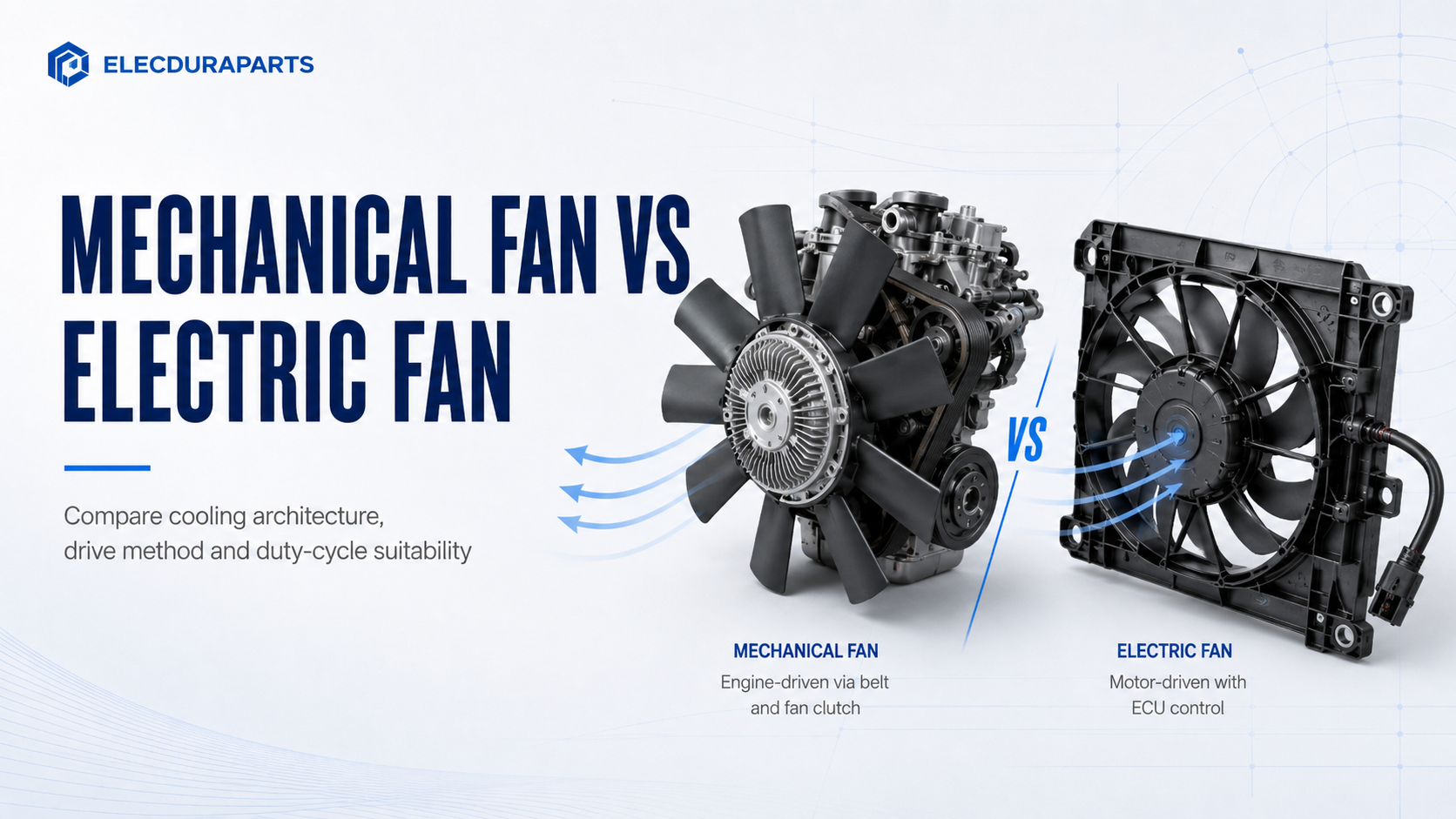

Porównanie bezpośredniego wentylatora mechanicznego z wentylatorem elektrycznym

Porównanie rozpoczyna się od obciążenia cieplnego

Wentylator musi obsługiwać dopływ płynu chłodzącego do chłodnicy, odprowadzanie ciepła ze skraplacza, chłodzenie powietrza doładowującego, jeśli jest zamontowane, chłodnice skrzyni biegów lub hydrauliczne oraz wentylację pod maską. Samochód osobowy na biegu jałowym w ruchu ulicznym, ciężarówka wjeżdżająca na wzniesienie i koparka pracująca przy niskiej prędkości jazdy mogą z różnych powodów wymagać maksymalnego zapotrzebowania na wentylator. Odpowiednie części Elecduraparts asortyment grzejników ilustruje różnice w rozmiarze rdzenia i zastosowaniu; Architekturę wentylatora należy oceniać z tym wymiennikiem ciepła, a nie osobno.

Zapotrzebowanie szczytowe i średnie są różne

Wentylator elektryczny może być wyłączony przez większość czasu i pracować mocno podczas krótkiego postoju. Wentylator mechaniczny o dużej wytrzymałości może się włączyć w celu długotrwałego pokonywania wzniesień, holowania lub stacjonarnego korzystania z mocy. Średnie zużycie energii nie dowodzi, że system może spełnić swoje szczytowe zapotrzebowanie na zainstalowany przepływ powietrza.

Jak wentylatory mechaniczne przekazują i kontrolują moc

Stały wentylator mechaniczny obraca się wraz z silnikiem podczas jego pracy. Wentylator ze sprzęgłem zmniejsza niepotrzebny opór poprzez zmianę momentu obrotowego przenoszonego z napędzanej piasty na łopatkę. The sprzęgło wentylatora może reagować na temperaturę powietrza na wyjściu z chłodnicy lub na polecenie elektroniczne oparte na czynniku chłodzącym, wlocie, klimatyzacji i innych sygnałach wejściowych pojazdu.

Termicznie lepkie sprzęgła wentylatorów

Sprzęgło termiczne wykorzystuje płyn silikonowy i wewnętrzne powierzchnie ścinające. Element bimetaliczny wykrywa powietrze opuszczające chłodnicę i kontroluje dystrybucję płynu wewnątrz sprzęgła. Gdy powietrze wylotowe staje się gorące, przenoszony jest większy moment obrotowy. Prędkość wentylatora nadal jest powiązana z prędkością silnika, ale poślizg zmienia się wraz z temperaturą i obciążeniem.

Lokalizacja czujnika może być słabością systemu

Sprzęgło wyczuwa powietrze docierające do jego twarzy. Brakująca osłona, niewłaściwa głębokość wentylatora, zablokowana sekcja chłodnicy lub szczelina recyrkulacyjna mogą sprawić, że powietrze będzie chłodniejsze niż oczekiwano, nawet w przypadku przegrzania innej części silnika. Zainstalowanie mocniejszego sprzęgła nie jest w stanie skompensować każdego błędu ścieżki przepływu powietrza.

Sprzęgła mechaniczne sterowane elektronicznie

Wiele pojazdów użytkowych wykorzystuje sterowane elektronicznie sprzęgło ze sprzężeniem zwrotnym. Sterownik silnika może zażądać przepływu powietrza w celu sprawdzenia temperatury płynu chłodzącego, ciśnienia w układzie klimatyzacji, temperatury powietrza doładowującego, użycia zwalniacza lub innych obciążeń. Diagnoza obejmuje moc, masę, sterowanie, sprzężenie zwrotne, stan wiązki przewodów i mechaniczne przenoszenie momentu obrotowego. Złącze, które fizycznie pasuje, nie zapewnia zgodności protokołu ani kalibracji.

Dlaczego napęd mechaniczny pasuje do wielu pojazdów ciężarowych

Duży silnik może dostarczać znaczną moc wentylatora bez konieczności kierowania całego obciążenia przez alternatory, kable, przekaźniki i silniki. Jest to przydatne w przypadku grubych kominów chłodniczych w ciężarówkach, autobusach, maszynach rolniczych i sprzęcie budowlanym. Kompromisami są ryk wentylatora, pasożytnicze obciążenie silnika podczas włączania, zależność od prędkości obrotowej silnika oraz ścisła geometria osłony i łopatek.

Jak wentylatory elektryczne zapewniają niezależną kontrolę

Elektryczny zespół wentylatora chłodzącego przekształca energię elektryczną w moment obrotowy ostrza. Może pracować z dużą prędkością, gdy silnik pracuje na biegu jałowym, zatrzymywać się przy prędkości drogowej i kontynuować pracę po wyłączeniu, jeśli wymaga tego strategia sterowania. Ta elastyczność pasuje do poprzecznie rozmieszczonych silników, nowoczesnego sterowania klimatyzacją, hybryd i obwodów termicznych pojazdów elektrycznych.

Silniki szczotkowe i sterowanie etapowe

Tradycyjne zespoły mogą wykorzystywać jeden lub dwa silniki szczotkowe z przekaźnikami, obwody szeregowe/równoległe lub rezystor w celu uzyskania niskiej i dużej prędkości. Uszkodzony styk przekaźnika, rezystor, masa lub złącze może spowodować usunięcie tylko jednej prędkości. Testowanie musi odtworzyć stan polecenia, a nie tylko zasilać akumulatorem odłączony silnik.

Pobór prądu ujawnia obciążenie mechaniczne i elektryczne

Nadmierny prąd może wskazywać na ciasne łożysko, uszkodzone ostrze, wewnętrzną usterkę silnika lub stan napięcia; niski prąd przy niskiej prędkości może wskazywać na zużyte szczotki lub duży opór. Zinterpretować prąd w odniesieniu do projektu i napięcia zasilania. Nigdy nie wymyślaj jednego uniwersalnego limitu natężenia prądu dla różnych silniki wentylatorów chłodnicy.

Silniki bezszczotkowe i zintegrowane moduły

Nowoczesne wentylatory mogą zawierać elektronikę mocy i otrzymywać polecenia PWM, LIN lub inne polecenia specyficzne dla pojazdu. Sama liczba pinów nie identyfikuje sygnału. Niektóre moduły wymagają prawidłowego komunikatu komunikacyjnego, a nie zwykłego napięcia. Nieprawidłowe testy na stanowisku badawczym mogą uszkodzić elektronikę, a uniwersalny zamiennik może działać, ale nie komunikować się prawidłowo z pojazdem.

Energia elektryczna nadal pochodzi z układu napędowego

W działającym pojeździe spalinowym alternator dostarcza większość energii do wentylatora i obciąża silnik. Straty w konwersji elektrycznej, przewodzie, przełączaniu i silniku pozostają. „Elektryczny” nie oznacza zerowego obciążenia silnika; jego zaletą jest sterowność i umiejscowienie, a nie darmowa energia.

Zainstalowany przepływ powietrza jest ważniejszy niż CFM na wolnym powietrzu

Katalogowego przepływu powietrza mierzonego bez ograniczeń nie można bezpośrednio porównać z przepływem powietrza przez cały zestaw pojazdów, chyba że metody są zgodne. Ciśnienie statyczne wzrasta, gdy powietrze musi przepływać przez żeberka, żaluzje, osłony i ułożone w stosy wymienniki ciepła. Punkt pracy występuje tam, gdzie krzywa wentylatora spotyka się z oporem systemu.

Pokrycie osłony, położenie ostrza, obrót, prześwit końcówki i ograniczenia stosu określają dostarczane powietrze przez rdzeń.

Geometria osłony i recyrkulacja

Dobra osłona umożliwia przepływ powietrza przez cały rdzeń i oddziela jego wlot od strony wylotowej niskiego ciśnienia. Duże szczeliny umożliwiają obieg gorącego powietrza wokół krawędzi. Wentylator zamontowany bezpośrednio na małym obszarze rdzenia może wytworzyć dużą prędkość lokalną, pozostawiając resztę w stagnacji. Związek między kondensatorem a jego wentylator skraplacza jest szczególnie ważny na biegu jałowym.

Głębokość ostrza i luz wierzchołkowy

Łopatka umieszczona zbyt daleko w otworze osłony lub poza nim może obniżyć wydajność i jakość hałasu. Nadmierny luz końcówek sprzyja recyrkulacji, podczas gdy niewystarczający luz grozi kontaktem z ruchem silnika. Sprawdź głębokość montażu, mocowania silnika, położenie chłodnicy i ugięcie łopatek.

Obrót i ręczność ostrza

Odwrócenie polaryzacji silnika może spowodować odwrócenie działania niektórych silników szczotkowych, ale ostrze może nie działać skutecznie do tyłu. Mechaniczne ostrze jest również zaprojektowane do określonego obrotu, patrząc z określonej strony. Częstym błędem dopasowywania jest mylenie perspektywy od strony silnika i przodu.

Push kontra pull to decyzja systemowa

Ściągacz za chłodnicą często korzysta z pełnej osłony, podczas gdy popychacz przed skraplaczem może być wymagany ze względu na opakowanie lub obciążenie pomocnicze. Jeden układ nie jest automatycznie lepszy. Przeszkody, uszczelnienia, narażenie na wodę, dostęp serwisowy i interakcja z prędkością pojazdu mają znaczenie.

Wybierz według architektury pojazdu i cyklu pracy

Samochody osobowe i pojazdy lekkie

W silnikach poprzecznych rzadko kiedy wentylator napędzany korbą jest ustawiony w jednej linii z chłodnicą. Elektryczne zespoły z jednym lub dwoma wentylatorami zapewniają kompaktową obudowę i bezpośrednią kontrolę biegu jałowego klimatyzacji. The układ klimatyzacji może zażądać prędkości wentylatora na podstawie sygnałów wejściowych dotyczących ciśnienia i temperatury, nawet gdy zapotrzebowanie na płyn chłodzący jest niskie.

Zarządzanie temperaturą w pojazdach hybrydowych i elektrycznych

Niezależne wentylatory elektryczne mogą wspomagać chłodzenie akumulatora, elektroniki mocy, silnika i kabiny, gdy silnik spalinowy jest wyłączony lub nieobecny. Systemy te mogą zawierać kilka pętli chłodziwa i komunikację specyficzną dla pojazdu. Nigdy nie należy zakładać, że wentylator podobny wizualnie jest kompatybilny.

Ciężkie ciężarówki i autobusy

Na dużych platformach z silnikami wzdłużnymi często znajdują się wentylatory mechaniczne ze sprzęgłem, ponieważ mogą one przepuszczać powietrze przez grubą chłodnicę, powietrze doładowujące, skraplacz i kominy chłodnic pod stałym obciążeniem. Elektroniczne sterowanie sprzęgłem może zmniejszyć załączenie, gdy prędkość jazdy jest wystarczająca, zachowując jednocześnie wysoki przepływ powietrza na pochyłościach lub podczas jazdy stacjonarnej.

Dostęp serwisowy i przestoje

Decyzja dotycząca floty obejmuje serwis paska, łożyska piasty, dostępność sprzęgła, wymianę silnika/modułu, naprawę wiązki przewodów oraz czas wymagany do demontażu pakietu chłodzącego. Teoretycznie wydajna architektura może być kiepską modernizacją, jeśli tworzy unikalne części elektryczne i nie zapewnia ścieżki serwisowej w terenie.

Sprzęt rolniczy i budowlany

Maszyny terenowe pracują przy niskiej prędkości jazdy w kurzu, plewach i błocie. Stos może mieć duże ograniczenia i częste zanieczyszczenie. Niektóre maszyny do czyszczenia wykorzystują odwracalne wentylatory hydrauliczne lub elektryczne. Elektrycznego wentylatora pojazdu drogowego podłączonego do chłodnicy terenowej nie można oceniać wyłącznie na podstawie rozmiaru.

Obciążenie pyłem zmienia punkt pracy

Gdy rdzeń ładuje się zanieczyszczeniami, opór systemu wzrasta, a przepływ powietrza spada. Częścią projektu jest strategia czyszczenia, ekranowanie zanieczyszczeń, rozstaw żeber i rezerwa wentylatora. Wentylator nie może być oddzielony od warunków konserwacji.

Dlaczego konwersja mechaniczna na elektryczną często jest słabsza

Konwersja zmienia ścieżkę zasilania, krzywą przepływu powietrza, pokrycie osłoną, wejścia sterujące, zabezpieczenie elektryczne i zachowanie w przypadku awarii. Należy to traktować jako projekt inżynierski, a nie ćwiczenie ze wspornikiem. Usunięcie dużej lemiesza ze sprzęgłem i zainstalowanie cienkiej jednostki uniwersalnej może zapewnić odpowiednie chłodzenie na biegu jałowym, ale nie działać podczas holowania, pokonywania terenu, w wysokiej temperaturze otoczenia lub przy jednoczesnym obciążeniu klimatyzacji.

Moc elektryczna musi pokrywać rzeczywisty stan pracy

Oblicz obciążenie robocze i rozruchowe, korzystając ze zweryfikowanych danych komponentów, a następnie oceń moc wyjściową alternatora na biegu jałowym, stan akumulatora, rozmiar kabla, spadek napięcia, wartości znamionowe bezpieczników i przekaźników, temperaturę złącza i cykl pracy. Alternator o dużej mocy wyjściowej przy podwyższonych obrotach nie gwarantuje odpowiedniego zasilania na biegu jałowym.

Logika sterowania musi żądać przepływu powietrza we właściwym czasie

Sam przełącznik płynu chłodzącego może nie zapewnić przepływu powietrza, gdy ciśnienie w układzie klimatyzacji wzrasta. I odwrotnie, wentylator pracujący w sposób ciągły traci zamierzone korzyści w zakresie sterowania. Solidna konstrukcja koordynuje działanie chłodziwa, ciśnienia klimatyzacji i bezpiecznych wejść bez omijania zabezpieczeń pojazdu.

Walidacja stosu ciepła musi odzwierciedlać najgorsze użycie

Sprawdź temperaturę płynu chłodzącego, ciśnienie po stronie wysokiego napięcia układu klimatyzacji, temperaturę powietrza doładowującego, jeśli ma to zastosowanie, napięcie, prąd, prędkość wentylatora i recyrkulację przy najwyższym wiarygodnym łącznym obciążeniu. Im szerszy Układu części układu klimatyzacji nie można oceniać na podstawie samej temperatury płynu chłodzącego.

Zdiagnozuj każdą architekturę na podstawie różnych dowodów

Dowód na wentylator mechaniczny

Poszukaj wycieków płynu silikonowego, luzów piasty, hałasu łożysk, odbarwień cieplnych, uszkodzonego elementu bimetalicznego, nieprawidłowego ostrza, śladów styku i braku zazębienia na gorąco. W przypadku sprzęgła elektronicznego porównaj polecenie i sprzężenie zwrotne. Ogólny kontekst symptomów jest dostępny w przewodniku Elecduraparts oznaki awarii sprzęgła wentylatora.

Dowód na wentylator elektryczny

Użyj prawidłowego schematu połączeń. Sprawdź zasilanie i uziemienie pod obciążeniem, spadek napięcia na połączeniach, prąd, polecenie, sprzężenie zwrotne prędkości i kody błędów. Zamiast sprawdzać napięcie w obwodzie otwartym, należy raczej sprawdzić przegrzane zaciski. W przypadku systemów z wieloma wentylatorami przetestuj każdy etap operacyjny i logikę, która je koordynuje.

Nie rozkazuj na ślepo nieznanej elektronice

Zintegrowane moduły bezszczotkowe mogą nie tolerować improwizowanych połączeń zasilania lub sygnału. Używaj zatwierdzonych narzędzi i informacji o pinach. Dopasowanie fizyczne i liczba styków złącza nie są wystarczające.

Dopasowanie zastępcze dla zamówień hurtowych

Dystrybutor powinien najpierw ustalić, czy oferta obejmuje wymianę w oparciu o oryginalną architekturę, czy przebudowę inżynieryjną. Elecduraparts program sprzedaży hurtowej może wspierać pozyskiwanie asortymentu produktów, ale montaż pozostaje oparty na zastosowaniu i dowodach komponentów.

Opakowanie pojazdu, szczytowe obciążenie termiczne, strategia kontroli, zanieczyszczenie i wybór architektury modelu usług.

Dane wentylatora mechanicznego i sprzęgła

• Numer referencyjny OE, pojazd, rok, silnik, pakiet chłodzenia i rynek.

• Obrót z podanego punktu widzenia, średnicy wentylatora, liczby łopatek i przesunięcia łopatek.

• Średnica pilota, średnica śruby, kierunek gwintu i głębokość montażu.

• Sprzęgło stałe, lepkie termicznie lub sterowane elektronicznie.

• Złącze, liczba pinów, wiązka przewodów, system poleceń/sprzężenia zwrotnego i cykl pracy.

Sprawdź cały zespół obrotowy

Nowe sprzęgło nie powinno być automatycznie parowane z pękniętą łopatką, zniekształconą piastą, luźnym kołem pasowym, zużytym napinaczem paska lub uszkodzoną osłoną. Duże elementy wentylatora wymagają opakowania zabezpieczającego przed odkształceniem łopatek lub piasty podczas transportu.

Dane wentylatora elektrycznego

• Oznaczenie OE, architektura napięcia, silnik szczotkowy lub bezszczotkowy i znamionowy typ sterowania.

• Układ pojedynczy lub podwójny, średnica wentylatora, obsługa łopatek i kierunek przepływu powietrza.

• Korpus złącza, kluczowanie, styki, miernik drutu, moduł zintegrowany, rezystor lub przekaźnik.

• Wymiary osłony, punkty mocowania, pokrycie rdzenia i głębokość ostrza.

• Sygnał sterujący pojazdem i wszelkie wymagania dotyczące informacji zwrotnej o prędkości.

Powiązane komponenty termiczne nadal wymagają osobnej walidacji

Wybór wentylatora może wchodzić w interakcję z Skraplacz klimatyzacji, termostat, chłodnica oleju i Sprężarka klimatyzacji , ale z wentylatora nie można wnioskować o jej wymiarach i zastosowaniu. Użyj oddzielnych dowodów OE i pojazdu dla każdej pozycji zamówienia.

Kontrola próbek i przychodzących

W przypadku zespołu wentylatora sprawdź układ złączy i styków, wymiary osłony, położenie otworu montażowego, zabezpieczenie łopatek, obrót, wyważenie, luz, opakowanie i kontrolowaną reakcję funkcjonalną. W przypadku sprzęgła sprawdź geometrię pilota i śruby, stan swobodny, wyciek, złącze i temperaturę lub reakcję na polecenia, stosując uzgodnioną metodę. Kontekst branżowy z Producenci wentylatorów chłodzących chłodnicę mogą pomóc w przypadku pytań dotyczących zaopatrzenia, ale nie zastępuje to przykładowych testów montażu.

Często zadawane pytania

Czy wentylator elektryczny jest zawsze bardziej wydajny?

NIE; wydajność zależy od czasu pracy, konwersji, zainstalowanego przepływu powietrza i sterowania.

Sterowanie elektryczne pozwala uniknąć niepotrzebnej pracy, ale alternator nadal obciąża silnik spalinowy. Wentylator, który jest za mały i pracuje nieprzerwanie, może nie zapewnić oczekiwanych korzyści.

Czy uniwersalny wentylator elektryczny może zastąpić wentylator ze sprzęgłem?

Dopiero po zaprojektowaniu i sprawdzeniu układu chłodzenia i układu elektrycznego.

Fizyczne dopasowanie nie świadczy o zainstalowanym przepływie powietrza, wydajności alternatora, sterowaniu klimatyzacją, pokryciu osłoną ani niezawodności.

Który typ jest lepszy dla klimatyzacji na biegu jałowym?

Obydwa mogą działać, jeśli zapewniają wymagany przepływ powietrza przez skraplacz na biegu jałowym.

Wentylator elektryczny może pracować niezależnie od obrotów silnika, natomiast odpowiednio dobrany wentylator ze sprzęgłem może mocno się załączać. Przetestuj reakcję ciśnieniową i przepływ powietrza, zamiast wybierać według nazwy architektury.

Dlaczego ciężkie ciężarówki nadal korzystają z wentylatorów mechanicznych?

Często wymagają dużego, stałego przepływu powietrza przez grube kominy chłodzące.

Mechaniczna ścieżka zasilania może zapewnić znaczną moc wentylatora bez konieczności umieszczania całego obciążenia w układzie elektrycznym.

Czy dwa małe wentylatory elektryczne mogą równać się jednemu dużemu wentylatorowi?

Nie na podstawie samej średnicy lub parametrów na wolnym powietrzu.

O wyniku decydują pokrycie rdzenia, rezystancja systemu, krzywe silnika, konstrukcja osłony, recyrkulacja, logika redundancji i pojemność elektryczna.

Co należy wysłać do zaopatrzenia?

Wysyłaj dowody mechaniczne, elektryczne i aplikacyjne specyficzne dla architektury.

Podaj referencje OE, pełne zdjęcia układu chłodzenia i złączy, wymiary, obrót, dane łopatek i osłon, typ sprzęgła lub silnika/modułu, cykl pracy pojazdu, informacje sterujące i ilość poprzez Skontaktuj się z pomocą techniczną Elecduraparts.
