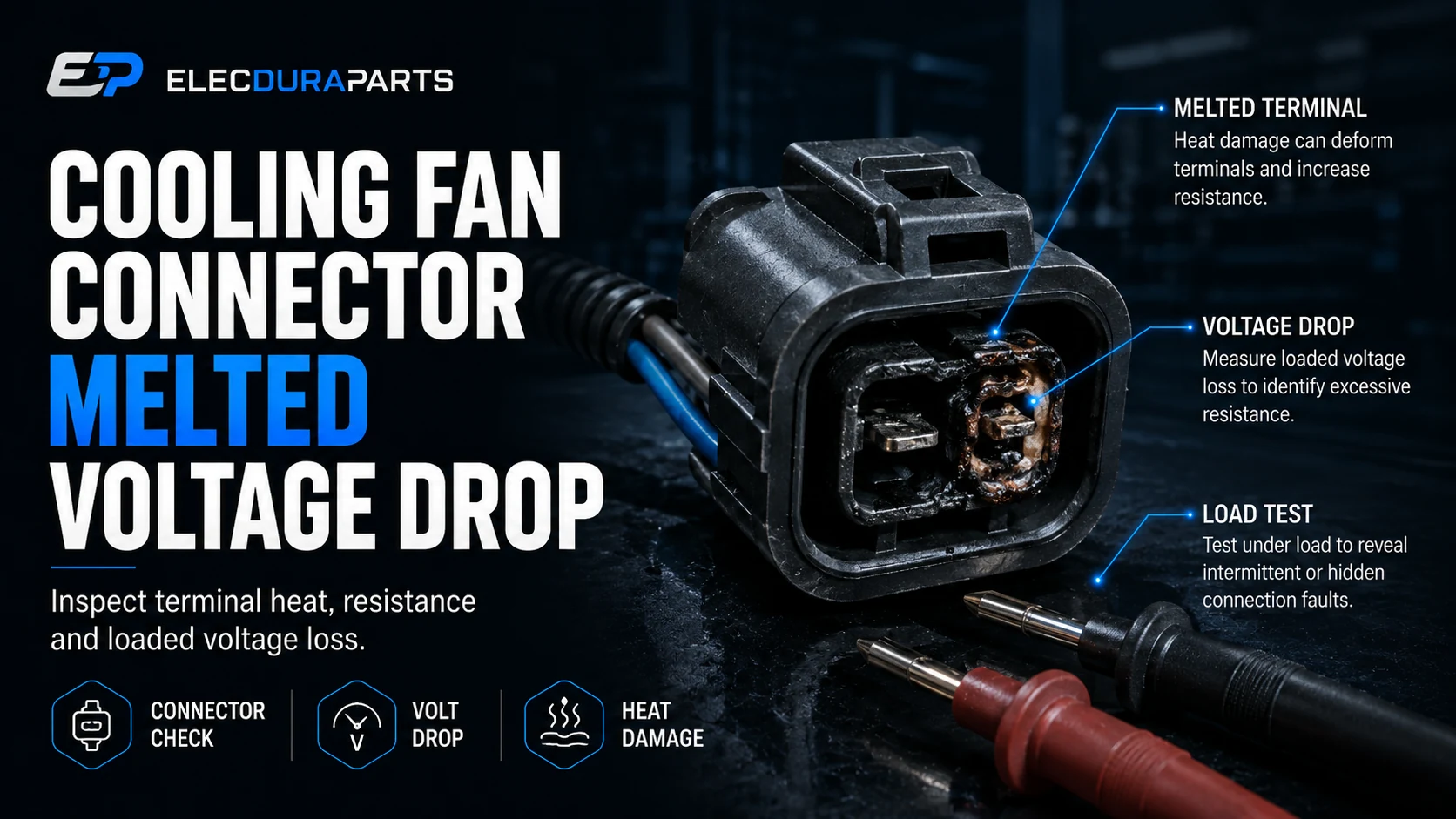

Soğutma Fanı Konnektörü Isı Hasarı: Terminal Gerginliği ve Gerilim Düşümü Testleri

Terminalde veya yakınında üretilen ısı, konnektör gövdesinin, contanın ve çevresindeki kablonun tolere edebileceği ısıyı aştığında soğutma fanı konnektörü erir. En yaygın elektrik mekanizması temas direncidir: zayıf bir terminal arayüzünden geçen akım, lokal ısı yaratır. Aşırı fan akımı ısınmayı yoğunlaştırabilir, ancak her iki tarafı da kanıtlamadan sadece motoru veya sadece fişi değiştirmek arızanın tekrarlanmasına neden olabilir.

Hasar şekli önemlidir. Karartılmış bir boşluk, düşük terminal yay kuvvetine, korozyona, eksik yerleştirmeye veya hasarlı kıvrıma işaret edebilir. Çeşitli boşluklardaki geniş ısınma, sürekli elektrik yükünün, yetersiz bağlantı kapasitesinin, çevre kirliliğinin veya bitişik bir bileşenden iletilen ısının göstergesi olabilir. Doğru bir teşhis soğutma fanı elektrik bağlantısı, görsel kanıtları yüklü voltaj düşüşü, akım, terminal tutma ve devre komut kontrolleriyle birleştirir.

Bu kılavuzda evrensel bir kablo boyutu veya sigorta belirtilmez. Bu değerler uygulamaya, iletken uzunluğuna, yalıtım sıcaklığı derecesine, kontrol mimarisine ve üreticinin koruma stratejisine bağlıdır. Amacı, enerjinin ısı olarak nerede kaybolduğunu belirlemek ve onarımın bir terminal, pigtail, kablo demeti bölümü, kontrol cihazı, motor veya komple fan düzeneğini içermesi gerekip gerekmediğini tanımlamaktır.

Hızlı Cevap: Fan Yük Taşırken Bağlantıyı Test Edin

Isıdan zarar görmüş bir fişi yalnızca yüksüz bir ohmmetreyle değerlendirmeyin. Komut verilen fan aşamasını güvenli bir şekilde yeniden oluşturun, akımı ölçün ve doğrudan şüpheli bağlantıdaki voltaj düşüşünü ölçün. Elektriksel olarak sürekli olması gereken iki nokta arasındaki anlamlı voltaj farkı, yük altındaki direnci gösterir. Seçmeden önce güç tarafı ve toprak tarafı düşüşlerini, konnektör sıcaklığını ve motor akımını karşılaştırın. doğru onarım kapsamı.

Küçük Bir Temas Direnci Neden Ciddi Isı Yaratır?

Fan devreleri anlamlı akım taşıyor

Soğutma fanı motorları, klima talebi sırasında, çalışma sonrası soğutmada veya ağır yüklü çalışmalarda uzun süre boşta çalışabilir. El tipi bir ölçüm cihazında dramatik görünmeyecek kadar küçük bir direnç bile, önemli miktarda akım sürekli olarak aktığında konsantre ısı üretebilir.

Isı akımın karesini takip eder

Bir dirençte harcanan güç akımın karesi ile artar. Akımın iki katına çıkarılması, aynı arızalı arayüzde dört kat daha fazla ısınma üretebilir. Bu nedenle marjinal bir terminal düşük aşamada hayatta kalabilir ancak yüksek aşamada aşırı ısınabilir.

Termal hasar kendiliğinden hızlanabilir

Isı konnektör plastiğini yumuşatır, terminal hizalamasını azaltır ve yay kuvvetini gevşetir. Daha düşük temas kuvveti direnci artırabilir, bu da daha fazla ısı yaratır. Oksidasyon ve arklanma kaplamaya zarar verebilir ve etkilenen alanı genişletebilir.

Soğutulmuş bir konnektör geçici olarak daha iyi test yapabilir

Terminal konumu ve direnç sıcaklık ve titreşime göre değişebilir. Kapatma sonrasında yapılan soğuk atölye testi çalışma arızasını gözden kaçırabilir. Şikayet sırasında güvenli olduğunda termal görüntüleri veya voltaj verilerini koruyun.

Bağlantı Isıtmasını Motor Aşırı Yükünden Ayırın

Arayüze doğru lokalize ısı noktaları

Bir terminal her iki taraftaki iletkenden çok daha sıcak olduğunda arayüz güçlü bir şüphelidir. Tel, kıvrımlı namlu, erkek bıçak, dişi kontak ve konnektör gövdesi boyunca sıcaklığı karşılaştırın. Çiftleşme noktasında merkezlenen termal gradyan, temas direncini destekler.

Akım beklenen aralıkta kalabilir

Kötü bir bağlantı, motor akımı normal olsa bile aşırı ısınabilir. Bu nedenle normal akım konnektörü temizlemez. Bu yalnızca motor aşırı yükünün birincil ısı kaynağı olma olasılığını azaltır.

Sürekli yüke doğru geniş iletken ısıtma noktaları

Kablo sıcaklığı daha uzun bir süre boyunca artarsa ​​ve doğru şekilde yerleştirilmiş birden fazla terminal benzer şekilde ısınırsa, fan akımını ve hızını ölçün. Rulman sürtünmesi, bıçak teması, hatalı bıçak adımı, sarma hasarı veya uyumsuzluk yedek fan düzeneği yükü artırabilir.

Her iki hata da bir arada bulunabilir

Aşırı akım zayıf bir terminali açığa çıkarabilir ve yüksek dirençli bir terminal motor voltajını düşürerek fanın yavaş çalışmasına neden olabilir. Onarım, erken bir açıklama seçmek yerine yükü ve bağlantıyı ele almalıdır.

Fişi ayırmadan önce kanıtları koruyun

Kurulu durumu kaydedin

Fotoğraf konnektörü yönü, mandal konumu, kablo demeti desteği, egzoz ısısına yakınlık, sıvı kirliliği, yönlendirme gerilimi ve boşluk renkleri. Fişin tam olarak yerine oturup oturmadığını ve ikincil bir kilidin mevcut olup olmadığını not edin.

Yumuşamış telleri çekmeyin

Isıdan zarar gören yalıtım ve terminal tutma işlemi, kullanım sırasında başarısız olabilir. Servis bilgilerine göre gücü kesin, kilidi doğru şekilde açın ve konnektör gövdesini destekleyin. Gevşek parçaları inceleme için saklayın.

Her boşluğu ve devre fonksiyonunu işaretleyin

Akü beslemesini, topraklamayı, röle çıkışını, PWM komutunu, geri bildirimi ve iletişim devrelerini doğrulanmış fan devre şemaları Özellikle entegre kontrolörlerde en büyük kablonun tek yüklü devre olduğunu varsaymayın.

Kontrol pinleri farklı yorum gerektirir

Düşük akımlı bir komut terminali, zayıf sızdırmazlık veya bitişikteki güç boşluğundan iletilen ısı nedeniyle hasar görebilir. Arızası, orijinal ısı kaynağı olmadan fanın durmasına neden olabilir.

Yüklü Gerilim Düşümü Testi

Şüpheli arayüzde ölçüm yapın

Terminalleri ayırmadan arkadan problayın veya onaylı koparma ekipmanını kullanın. Bir metre kablosunu yukarı yöndeki iletken veya terminale, diğerini de aşağı yönde yerleştirin, ardından fanı ısı oluşturacak şekilde çalıştırın. Ölçülen voltaj, o bölümde kaybedilen enerjidir.

Evrensel bir numara değil, uygulama sınırlarını kullanın

Kabul edilebilir düşüş devre tasarımına, akıma ve üretici prosedürüne bağlıdır. Servis sınırlarıyla, iyi olduğu bilinen bir devreyle veya eşleşen paralel yolla karşılaştırın. Onaylı bir mühürlü onarım yapılmadığı sürece izolasyonu delmekten kaçının.

Ayrı güç tarafı ve toprak tarafı kaybı

Yüklüyken akü pozitifinden motor pozitifine, ardından motor şasisinden akü negatifine kadar ölçün. Aşırı kaybın olduğu tarafı sigorta kontakları, röle kontakları, eklemeler, konnektör yarımları ve topraklama noktaları arasında alt bölümlere ayırın.

Mümkün olduğunda motor terminal voltajını aynı anda ölçün

Terminal voltajı olmayan akım bağlamdan yoksundur. Düşük voltajdaki yavaş bir fanda dahili bir motor arızası olmayabilir. Elecdura'nın fan devresi teşhis kaynakları, komuttan iletilen voltaj ve yanıta kadar bir kanıt zincirini destekler.

Terminal Gerginliği, Tutma ve Birleşme Denetimi

Terminal gerilimi yay kuvveti bütünlüğüdür

Dişi bir terminal, titreşim ve sıcaklık döngüleri boyunca belirtilen erkek bıçağı tutmalıdır. Yay kuvvetinin kaybı mikroskobik temas direncini artırır. Yalnızca görsel görünüm yeterli gücü doğrulayamaz.

Doğru test probunu kullanın

Terminal gerginlik göstergeleri veya belirtilen test bıçakları terminal geometrisine uygun olmalıdır. Büyük boyutlu bir ölçüm probu iyi bir temas yayabilir ve teşhis edilen arızayı oluşturabilir. Probları asla birleşme yüzüne doğru zorlamayın.

Muhafazadaki tutmayı kontrol edin

Bir terminal iyi bir iç yay kuvvetine sahip olabilir ancak kilitleme mandalı hasar gördüğünden veya ikincil kilit açık olduğundan çok geride durabilir. Kısmen geri çekilmiş bir terminal aralıklı olarak temas edebilir ve titreşim altında ark oluşturabilir.

Boşluk derinliğini ve tanık işaretlerini karşılaştırın

Terminal yüzünün konumunu, eşleşen tanık hattını, conta sıkıştırmasını ve hasarsız bir boşluğa karşı çekme tutmasını kontrol edin. Artık kontağı doğru şekilde konumlandırmayan muhafazaları değiştirin.

Kıvrım ve İletken Denetimi

Kötü bir kıvrım konektörün arkasını ısıtabilir

Yanlış sıkma yüksekliği, yanlış terminal aralığı, kesilmiş teller, yetersiz iletken yerleştirme veya yalıtımın üzerine sıkma direnci artırabilir. Kılcal korozyon, yalıtım altında görünür hasarın ötesine geçebilir.

Temiz bakıra ulaşacak kadar uzaklığı inceleyin

Bir pigtail'e izin verildiğinde, temiz, esnek teller ve sağlam yalıtım bulunana kadar hasarlı iletkeni çıkarın. Isıyla kırılgan veya kirlenmiş telin içine yeni bir ek yeri yerleştirmeyin.

Onarım terminal sistemini eşleştirin

Terminal ailesi, kaplama, iletken aralığı, conta, boşluk konumu ve çiftleşme bıçağı uyumlu olmalıdır. Fiziksel olarak uyan genel bir kontak, farklı yay kuvvetine veya akım kapasitesine sahip olabilir.

Belirtilen kıvırma aletini kullanın ve çekme testi yapın

Açık namlulu terminaller kontrollü iletken ve izolasyon kıvrımları gerektirir. Tedarikçi veya üreticinin alet verilerini takip edin ve namluyu genel pense ile ezmek yerine temsili kıvrımları doğrulayın.

Akım ve Motor Durum Testleri

Başlangıç ​​ve stabilize akımı yakalayın

Bir motor normalde kısa süreli yüksek bir kalkış akımı üretebilirken, mekanik sürükleme veya sargı arızaları aşırı akımı uzatabilir. Komut verilen her aşamada dalga biçimini, hızlanma süresini ve akımı yakalayın. Doğrulanmış terminal voltajıyla karşılaştırın.

Güç izolasyonluyken mekanik özgürlüğü inceleyin

Onaylanan yöntemi kullanarak bıçak temasını, döküntüleri, yatak pürüzlülüğünü ve örtü distorsiyonunu kontrol edin. Yalnızca sıcakken veya montaj gerilimi altında sürtünen bir fan, tezgahın üzerinde serbest görünebilir.

Denetleyicinin anormal bir görev döngüsü komutu vermediğini doğrulayın

Sensör hataları, ağ komutları veya klima basıncı talepleri fanın yüksek çıkışta kalmasına neden olabilir. Sürekli meşru yüksek aşamalı çalışma, doğru şekilde eşleşen bir devreyi eritmemelidir, ancak zayıf bağlantıları daha hızlı ortaya çıkarır.

Sigorta değerini artırmayın

Daha büyük bir sigorta direnci veya aşırı yükü onarmaz; iletken korumasını kaldırabilir. Yalnızca şunu kullanın: uygulamaya özel fan koruması . Orijinal olayın neden oluştuğunu bulduktan sonra

Matrise Neden Olan Isı Deseni

Doğru Onarım Kapsamını Tanımlayın

Yalnızca terminal onarımının dar bir kullanım durumu vardır

Bir terminal yalnızca mahfazanın geometrisini koruması, bitişik boşlukların etkilenmemesi, iletkenin sağlam kalması, eşleşen bıçağın hasar görmemesi ve onaylı terminalin ayrı olarak servise verilebilmesi durumunda değiştirilebilir. Isıyla yumuşatılmış plastik genellikle yalnızca terminal onarımını güvenilmez hale getirir.

Birleşen yüzeyler hasar gördüğünde her iki yarıyı da değiştirin

Çukurlu, aşırı ısınmış bir erkek bıçağa bağlanan yeni bir dişi terminal tekrar arızalanabilir. Motor veya denetleyici kanadı entegre edilmişse ve bakımı yapılamıyorsa modülün değiştirilmesi gerekebilir.

Yerel emniyet kemeri hasarı kontrol altına alındığında at kuyruğu kullanın

Onaylı bir pigtail, ısıdan etkilenen alanın ötesinde ses kablosu mevcutsa mahfazayı, contaları ve terminalleri eski haline getirebilir. Belirtilen yerlerde ek yerlerini kademelendirin, gerilimi azaltın ve onarımları esnek, su tutucu ve yüksek ısıdan uzak tutun.

Ekleme yöntemi ortamla eşleşmelidir

Üreticinin onayladığı kıvrımlı veya kapalı ekleme sistemini kullanın. Onarımın akımı, titreşimi, nemi ve sıcaklığı tolere etmesi gerekir. Bükülmüş ve bantlanmış iletkenler kabul edilmez.

Hasar yayıldığında daha uzun bir emniyet kemeri bölümünü değiştirin

Yaygın bakır korozyonu, kırılgan yalıtım, birden fazla aşırı ısınmış bağlantı veya daha önce yapılan belgelenmemiş onarımlar, daha büyük bir kablo demeti onarımını haklı çıkarır. Kesim noktasını tanımlamadan önce görünür konektörün ötesindeki voltaj düşüşünü takip edin.

Yük oluşturduğunda fan motorunu veya modülünü değiştirin

Akım, hız, mekanik veya dahili terminal kanıtları motorun/kontrolörün arızalı olduğunu kanıtlarsa konnektörü onarın ve ilgili konnektörü değiştirin. fan motoru veya komple modül . Biri olmadan diğeri tekrarlanan bir başarısızlık yolu bırakır.

Konnektör, Kablo Demeti veya Motor Karar Tablosu

Onarım Sonrası Doğrulama

Orijinal yük durumunu tekrarlayın

Uygulanabilir tüm hız aşamalarına komut verin ve şikayete neden olan ortam veya klima durumunu yeniden oluşturun. Motor terminal voltajını, gücü ve toprak düşüşünü, akımı, hızı ve konnektör sıcaklığını kaydedin.

Termal stabilizasyondan sonra kontrol edin

Otuz saniye boyunca soğuk kalan bir konnektör anlamlı bir dayanıklılık kontrolünü tamamlamamıştır. Servis gereksinimlerine ve durdurma sınırlarına göre güvenli bir süre kullanın, ardından mandal, ekleme ve terminal alanlarını inceleyin.

Kontrol ve geri besleme devrelerini doğrulayın

Güç boşluğundan gelen ısı, bitişik PWM'ye, geri beslemeye veya ağ terminallerine zarar verebilir. Güç onarımından sonra komut yanıtını, teşhis kodlarını ve fan hızı korelasyonunu doğrulayın.

Gelecekteki hizmet için temel değerleri belgeleyin

Akım, voltaj düşüşü ve sıcaklık sonuçlarını fotoğraflarla saklayın. Bu değerler gelecekteki motor yükü değişimini bağlantı bozulmasından ayırmaya yardımcı olur.

Toptan Eşleştirme ve Kalite Kontrol

Konektör eşleştirmesi boşluk sayısından fazlasını gerektirir

OE numarasını, araç veya ekipman uygulamasını, voltajı, motor/kontrolör etiketini, konnektör yüzünü ve arka kablo fotoğraflarını, kodlamayı, mandalı, terminal ailesini, kablo renklerini ve devre fonksiyonlarını sağlayın. Benzer boşluk düzenleri farklı terminaller veya pin atamaları kullanabilir.

Pigtailin tamir parçası mı yoksa montaj kablosu mu olduğunu belirtin

Bazı değiştirme fan düzenekleri kısa bir kablo içerirken diğerleri doğrudan motorda veya kontrol cihazında sonlanır. Teklif vermeden önce, dahil edilen konnektör yarımlarını ve contalarını onaylayın.

Kalite kontrolleri terminal mekaniğini içermelidir

Boşluk konumunu, terminal tutmayı, birleşme kuvvetini, kıvrım geometrisini, iletken yerleştirmeyi, conta yerleşimini ve mandal fonksiyonunu inceleyin. Elektriksel süreklilik tek başına fan yükü altında düşük dirençli bir bağlantı olduğunu kanıtlamaz.

Temsili akım altında örnek

Uygun olduğunda, tanımlanmış akım ve sürede yüklü voltaj düşüşü ve termal artış örneklemesi gerçekleştirin. Elecdura'nın toptan soğutma parçaları programı, incelemeyi motor ve konnektör mimarisiyle uyumlu hale getirebilir.

Ambalaj terminalleri ve kilitleri korumalıdır

Kapaklar, ayırıcılar ve gerilim azaltıcılar, taşıma sırasında terminalin yayılmasını, contanın yer değiştirmesini ve mandal darbesini önlemelidir. Ağır bir motorun kartonun içindeki pigtail'i yüklemesine izin vermeyin.

Satın alma işlemini hassaslaştırmak için iade kanıtlarını kullanın

Isı geri dönüşlerini boşluk, düşüş, akım, motor durumu, kirlenme ve onarım geçmişine göre sınıflandırın. Satış sonrası kalite süreci, bağlantı direncini fanın aşırı yüklenmesinden ayırmalıdır.

Sıkça Sorulan Sorular

Erimiş bir soğutma fanı konnektörü fanın yavaş çalışmasına neden olabilir mi?

Evet

Direnç motora iletilen voltajı azaltabilir. Yalnızca hızı değerlendirmek yerine yüklü voltaj düşüşü ve motor terminal voltajıyla onaylayın.

Sadece fişi mi değiştirmeliyim?

Ancak motor yükünün ve temas tarafının sağlam olduğu kanıtlandıktan sonra

Arayüzün tamamını eski haline getirmek için ısıdan zarar görmüş her terminali, muhafazayı, iletkeni veya entegre erkek bıçağı değiştirin.

Normal bir sigorta fan akımının güvenli olduğu anlamına mı gelir?

HAYIR

Lokalize bir direnç, sigorta açılma eşiğinin altındaki bir konnektörü eritebilir. Sigorta, devreyi her yüksek dirençli bağlantı yerine belirtilen aşırı akıma karşı korur.

Karartılmış bir terminali temizleyip yeniden kullanabilir miyim?

Isı, çukurlaşma, kaplama kaybı veya yay kuvveti hasarı mevcut olduğunda değil

Temizleme kaplamayı, geometriyi veya sertliği eski haline getirmez. Onaylanmış terminal veya konnektör değiştirme prosedürünü izleyin.

Fan konektörü teklifi için hangi verilere ihtiyaç vardır?

Uygulama, konnektör ve elektrik yükü kanıtlarını sağlayın

OE referanslarını, motor etiketini, konnektör fotoğraflarını, kodlamayı, pin fonksiyonlarını, kablo bilgilerini, hasarlı boşlukları, yüklü akım/düşme sonuçlarını ve miktarını gönderin.

Isı Kaynağını ve Hasarlı Her Arayüzü Düzeltin

Erimiş bir radyatör fanı tapası tam bir teşhis değildir. Onarım yalnızca fanın doğru komutu alması ve terminal voltajının, akım ve mekanik yükün kabul edilebilir olması, her bağlantıdaki voltaj kaybının kontrol edilmesi, terminallerin uygun gücü koruması ve orijinal çalışma koşulu sırasında konnektör sıcaklığının sabit kalması durumunda kanıtlanır.

Değiştirme eşleştirmesi için OE numarasını, araç veya ekipman uygulamasını, motor/kontrolör etiketini, konnektör yüzü ve kablo tarafı fotoğraflarını, pim işlevlerini, hasarlı boşluk ayrıntılarını, akım ve voltaj düşüşü kanıtlarını, gerekli onarım kapsamını ve miktarını Elecdura iletişim sayfası . Elecdura bir inceleme yapabilir fan aksamı sorgulama , ilgili uygulama eşleştirme, toptan sipariş kontrolleri ve soğutma sistemi teşhis kaynakları . Tek bir onarım kararı olarak
