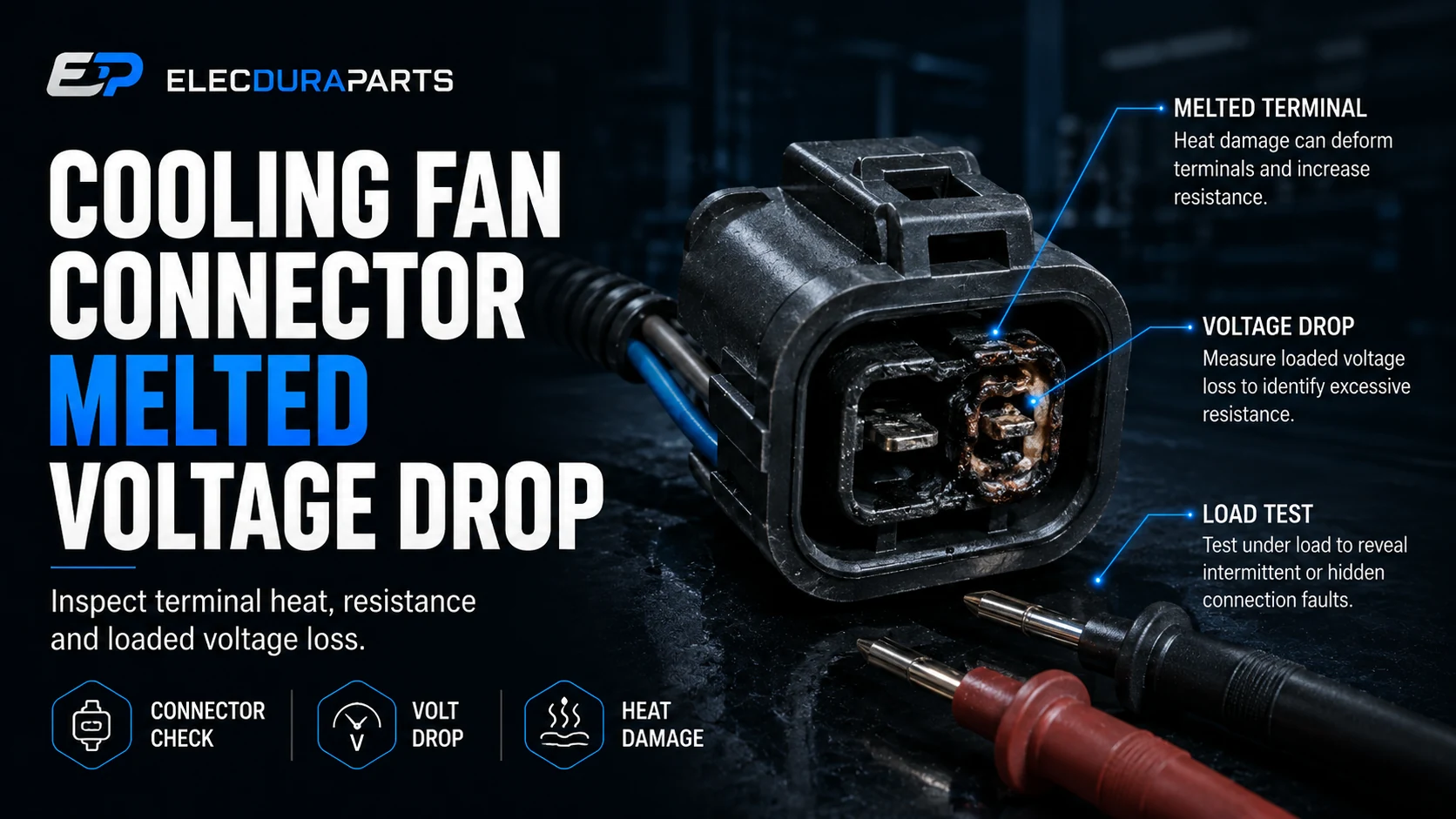

التلف الحراري لموصل مروحة التبريد: اختبارات التوتر الطرفي وانخفاض الجهد

يذوب موصل مروحة التبريد عندما تتجاوز الحرارة المتولدة عند الطرف أو بالقرب منه ما يمكن أن يتحمله جسم الموصل والختم والسلك المحيط. الآلية الكهربائية الأكثر شيوعًا هي مقاومة التلامس: حيث يؤدي مرور التيار عبر واجهة طرفية سيئة إلى توليد حرارة موضعية. يمكن أن يؤدي تيار المروحة المفرط إلى تكثيف عملية التسخين، ولكن استبدال المحرك فقط أو القابس فقط دون إثبات كلا الجانبين يمكن أن يؤدي إلى فشل متكرر.

نمط الضرر مهم. قد يشير أحد التجويف الداكن إلى انخفاض قوة الزنبرك الطرفي أو التآكل أو الإدخال غير الكامل أو التجعيد التالف. يمكن أن يشير التسخين الواسع عبر العديد من التجاويف إلى الحمل الكهربائي المستمر، أو عدم كفاية سعة التوصيل، أو التلوث البيئي أو الحرارة المنقولة من مكون مجاور. التشخيص الصحيح ل يجمع التوصيل الكهربائي لمروحة التبريد بين الأدلة المرئية وانخفاض الجهد المحمل والتيار والاحتفاظ بالطرف وفحوصات أوامر الدائرة.

لا يصف هذا الدليل حجم السلك أو المصهر العالمي. تعتمد هذه القيم على التطبيق وطول الموصل وتقييم درجة حرارة العزل وهندسة التحكم واستراتيجية حماية الشركة المصنعة. والغرض منه هو تحديد مكان فقدان الطاقة كحرارة وتحديد ما إذا كان الإصلاح يجب أن يشمل طرفًا أو ضفيرة أو قسمًا للحزام أو وحدة تحكم أو محركًا أو مجموعة مروحة كاملة.

الإجابة السريعة: اختبر الاتصال أثناء قيام المروحة بالحمل

لا تحكم على القابس التالف بسبب الحرارة باستخدام جهاز قياس الأومتر المفرغ وحده. قم بإعادة إنتاج مرحلة المروحة المطلوبة بأمان، وقياس التيار، وقياس انخفاض الجهد مباشرة عبر الاتصال المشتبه فيه. يشير فرق الجهد الهادف عبر نقطتين يجب أن يكونا مستمرين كهربائيًا إلى المقاومة تحت الحمل. قارن بين قطرات جانب الطاقة والجانب الأرضي ودرجة حرارة الموصل وتيار المحرك قبل اختيار نطاق الإصلاح الصحيح.

لماذا تخلق مقاومة الاتصال الصغيرة حرارة خطيرة

تحمل دوائر المروحة تيارًا ذا معنى

قد تعمل محركات مروحة التبريد لفترات طويلة في وضع الخمول، أثناء الحاجة إلى تكييف الهواء، أو التبريد بعد التشغيل، أو الأعمال ذات الأحمال العالية. حتى المقاومة الصغيرة جدًا بحيث لا تبدو مثيرة على جهاز قياس محمول باليد يمكن أن تولد حرارة مركزة عندما يتدفق تيار كبير بشكل مستمر.

الحرارة تتبع التيار التربيعي

الطاقة المبددة عند المقاومة ترتفع مع مربع التيار. يمكن أن يؤدي مضاعفة التيار إلى إنتاج أربعة أضعاف التسخين عند نفس الواجهة المعيبة. هذا هو السبب في أن الطرف الهامشي قد يبقى على قيد الحياة في المرحلة المنخفضة ولكنه يسخن أثناء المرحلة العالية.

يمكن أن يصبح الضرر الحراري متسارعًا ذاتيًا

تعمل الحرارة على تليين بلاستيك الموصل، وتقلل من محاذاة الأطراف وتريح قوة الزنبرك. يمكن أن تؤدي قوة الاتصال المنخفضة إلى زيادة المقاومة، مما يؤدي إلى مزيد من الحرارة. قد تؤدي الأكسدة والانحناء إلى إتلاف الطلاء وتوسيع المنطقة المصابة.

قد يتم اختبار الموصل المبرد بشكل أفضل مؤقتًا

يمكن أن يتغير موضع المحطة والمقاومة مع درجة الحرارة والاهتزاز. قد يؤدي اختبار متجر التبريد بعد إيقاف التشغيل إلى عدم وجود خطأ التشغيل. احتفظ بالصور الحرارية أو بيانات الجهد أثناء الشكوى عندما يكون ذلك آمنًا.

التمييز بين تسخين التوصيل والحمل الزائد للمحرك

نقاط الحرارة المترجمة نحو الواجهة

عندما يكون أحد الأطراف أكثر سخونة من الموصل الموجود على كلا الجانبين، تكون الواجهة محل شك قوي. قارن درجة الحرارة على طول السلك وأسطوانة التجعيد والشفرة الذكرية والاتصال الأنثوي وجسم الموصل. يدعم التدرج الحراري المتمركز على نقطة التزاوج مقاومة التلامس.

يمكن أن يبقى التيار ضمن النطاق المتوقع

يمكن أن يؤدي الاتصال السيئ إلى ارتفاع درجة الحرارة حتى عندما يكون تيار المحرك طبيعيًا. لذلك، التيار العادي لا يمسح الموصل. إنه يقلل فقط من احتمالية أن يكون الحمل الزائد للمحرك هو مصدر الحرارة الأساسي.

نقاط تسخين موصل واسعة نحو الحمل المستمر

إذا ارتفعت درجة حرارة السلك على طول أطول وسخنت أطراف متعددة مثبتة بشكل صحيح بشكل مماثل، فقم بقياس تيار المروحة وسرعتها. سحب المحمل، أو تلامس الشفرة، أو درجة الشفرة غير الصحيحة، أو تلف اللف أو عدم التطابق يمكن أن تؤدي مجموعة المروحة البديلة إلى رفع الحمل.

قد يتعايش كلا الخطأين

يمكن أن يؤدي التيار الزائد إلى كشف طرف ضعيف، كما يمكن للطرف عالي المقاومة أن يخفض جهد المحرك وبالتالي تعمل المروحة ببطء. يجب أن يعالج الإصلاح الحمل والاتصال بدلاً من تحديد تفسير واحد قبل الأوان.

احتفظ بالأدلة قبل فصل القابس

سجل حالة التثبيت

اتجاه موصل الصورة، موضع المزلاج، دعم الحزام، القرب من حرارة العادم، تلوث السوائل، توتر التوجيه وألوان التجويف. لاحظ ما إذا كان القابس مثبتًا بالكامل وما إذا كان هناك قفل ثانوي.

لا تسحب الأسلاك اللينة

قد يفشل العزل الحراري المتضرر والاحتفاظ بالمحطة أثناء المناولة. افصل الطاقة وفقًا لمعلومات الخدمة، ثم حرر القفل بشكل صحيح وادعم جسم الموصل. الحفاظ على القطع السائبة للفحص.

ضع علامة على كل تجويف ووظيفة الدائرة

تحديد تغذية البطارية، والأرض، وإخراج التتابع، وأمر PWM، والتغذية الراجعة، ودوائر الاتصال من مخططات دائرة المروحة التي تم التحقق منها . لا تفترض أن السلك الأكبر هو الدائرة المحملة الوحيدة، خاصة في وحدات التحكم المدمجة.

تتطلب دبابيس التحكم تفسيرًا مختلفًا

يمكن أن تتضرر محطة التحكم ذات التيار المنخفض بسبب سوء الختم أو الحرارة التي يتم توصيلها من تجويف الطاقة المجاور. قد يؤدي فشلها إلى إيقاف المروحة دون أن تكون مصدر الحرارة الأصلي.

اختبار انخفاض الجهد المحمل

قياس عبر الواجهة المشبوهة

قم بإجراء مسبار خلفي أو استخدم معدات الاختراق المعتمدة دون نشر أطراف التوصيل. ضع سلكًا بطول متر واحد على الموصل أو الطرف العلوي والآخر في اتجاه مجرى النهر، ثم قم بتحكم المروحة في الحالة التي تولد الحرارة. الجهد المقاس هو الطاقة المفقودة عبر هذا القسم.

استخدم حدود التطبيق، وليس رقمًا عالميًا

يعتمد الانخفاض المقبول على تصميم الدائرة والإجراءات الحالية والشركة المصنعة. قارن مع حدود الخدمة أو دائرة معروفة أو مسار موازٍ مطابق. تجنب ثقب العزل ما لم يتبع ذلك إصلاح مختوم معتمد.

خسارة منفصلة من جانب الطاقة والجانب الأرضي

قم بالقياس من البطارية الموجبة إلى المحرك الموجب، ثم من أرض المحرك إلى البطارية السالبة أثناء التحميل. قم بتقسيم الجانب الذي يعاني من خسارة مفرطة عبر ملامسات المصهر، وملامسات الترحيل، والوصلات، وأنصاف الموصلات، ونقاط الأرض.

قم بقياس جهد طرف المحرك في وقت واحد عندما يكون ذلك ممكنًا

التيار بدون الجهد الطرفي يفتقر إلى السياق. قد لا يكون للمروحة البطيئة ذات الجهد المنخفض عطل في المحرك الداخلي. إليكدورا تدعم موارد تشخيص دائرة المروحة سلسلة أدلة بدءًا من الأمر وحتى توصيل الجهد والاستجابة.

فحص التوتر النهائي والاحتفاظ والتزاوج

التوتر الطرفي هو سلامة قوة الربيع

يجب أن تمسك المحطة الأنثوية بالشفرة الذكرية المحددة خلال دورات الاهتزاز ودرجة الحرارة. يؤدي فقدان قوة الزنبرك إلى زيادة مقاومة التلامس المجهرية. المظهر المرئي وحده لا يمكن أن يؤكد القوة الكافية.

استخدم مسبار الاختبار الصحيح

يجب أن تتطابق مقاييس التوتر الطرفي أو شفرات الاختبار المحددة مع الهندسة الطرفية. يمكن لمسبار العداد الكبير الحجم أن ينشر اتصالاً جيدًا ويؤدي إلى تشخيص الخطأ. لا تجبر المجسات أبدًا على وجه التزاوج.

التحقق من الاحتفاظ في السكن

قد تتمتع المحطة بقوة زنبركية داخلية جيدة ولكنها تجلس بعيدًا جدًا في الخلف بسبب تلف قفلها أو أن القفل الثانوي مفتوح. يمكن للمحطة الطرفية المدعومة جزئيًا أن تلمس بشكل متقطع وتقوس تحت الاهتزاز.

قارن عمق التجويف وعلامات الشاهد

افحص موضع الوجه الطرفي، وخط شاهد التزاوج، وضغط الختم، واحتجاز السحب مقابل تجويف غير تالف. استبدل العلب التي لم تعد تحدد موقع جهة الاتصال بدقة.

تجعيد وفحص الموصل

يمكن أن يسخن التجعيد السيئ خلف الموصل

يمكن أن يؤدي ارتفاع التجعيد غير الصحيح، أو النطاق الطرفي الخاطئ، أو الخيوط المقطوعة، أو عدم كفاية إدخال الموصل أو تجعيد العزل إلى زيادة المقاومة. قد ينتقل التآكل الشعري تحت العزل إلى ما هو أبعد من الضرر المرئي.

افحص مسافة كافية للوصول إلى النحاس النظيف

عندما يتم ترخيص الضفيرة، قم بإزالة الموصل التالف حتى يتم العثور على خيوط نظيفة ومرنة وعزل سليم. لا تضع وصلة جديدة داخل سلك هش بالحرارة أو ملوث.

تطابق نظام محطة الإصلاح

يجب أن تكون العائلة الطرفية، والطلاء، ونطاق الموصل، والختم، وموضع التجويف، وشفرة التزاوج متوافقة. قد يكون لجهة الاتصال العامة التي تناسبها جسديًا قوة زنبركية مختلفة أو قدرة تيار مختلفة.

استخدم أدوات التجعيد المحددة واختبار السحب

تتطلب المحطات ذات البرميل المفتوح موصلات يتم التحكم فيها وعوازل عازلة. اتبع بيانات أدوات المورد أو الشركة المصنعة وتحقق من العقص التمثيلي بدلاً من سحق البرميل باستخدام الزردية العامة.

اختبارات حالة التيار والمحرك

التقاط بدء التشغيل والتيار المستقر

يمكن للمحرك أن ينتج تدفقًا عاليًا قصيرًا بشكل طبيعي، في حين يمكن أن يؤدي السحب الميكانيكي أو أخطاء اللف إلى إطالة التيار الزائد. التقط شكل الموجة ووقت السرعة والتيار في كل مرحلة مطلوبة. قارن عند الجهد الطرفي الذي تم التحقق منه.

فحص الحرية الميكانيكية مع عزل الطاقة

تحقق من ملامسة الشفرة والحطام وخشونة المحمل وتشويه الكفن باستخدام الطريقة المعتمدة. المروحة التي تحتك فقط عندما تكون ساخنة أو تحت ضغط متزايد قد تظهر حرة على المقعد.

تأكد من أن وحدة التحكم لا تقوم بدورة عمل غير طبيعية

يمكن أن تؤدي أخطاء المستشعر أو أوامر الشبكة أو طلبات ضغط تكييف الهواء إلى إبقاء المروحة عند خرج مرتفع. لا ينبغي للتشغيل المشروع والمستمر عالي المرحلة أن يؤدي إلى إذابة الدائرة المطابقة بشكل صحيح، ولكنه يكشف عن التوصيلات الضعيفة بشكل أسرع.

لا تقم بزيادة تصنيف الصمامات

لا يقوم المصهر الأكبر بإصلاح المقاومة أو التحميل الزائد؛ يمكنه إزالة حماية الموصل. استخدم فقط حماية المروحة المحددة بالتطبيق بعد معرفة سبب وقوع الحدث الأصلي.

نمط الحرارة لتسبب المصفوفة

تحديد نطاق الإصلاح الصحيح

إصلاح المحطة الطرفية فقط له حالة استخدام ضيقة

لا يجوز استبدال الطرف إلا عندما يحتفظ الغلاف بالشكل الهندسي، ولا تتأثر التجاويف المجاورة، ويظل الموصل سليمًا، وتكون شفرة التزاوج غير تالفة ويكون الطرف المعتمد قابلاً للصيانة بشكل منفصل. عادةً ما يجعل البلاستيك المخفف بالحرارة عملية الإصلاح الطرفية فقط غير موثوقة.

استبدل كلا النصفين عند تلف أسطح التزاوج

يمكن أن تفشل محطة أنثوية جديدة متصلة بشفرة ذكر محفورة ومفرطة الحرارة مرة أخرى. إذا كانت شفرة المحرك أو وحدة التحكم مدمجة ولا يمكن صيانتها، فقد تحتاج الوحدة إلى الاستبدال.

استخدم الضفيرة عندما يتم احتواء تلف الحزام المحلي

يمكن للضفيرة المعتمدة استعادة الهيكل والأختام والمحطات الطرفية في حالة وجود سلك الصوت خارج المنطقة المتأثرة بالحرارة. الوصلات المتداخلة حيثما تم تحديدها، تحافظ على تخفيف الضغط وتحافظ على الإصلاحات بعيدًا عن الثنيات ومصائد الماء والحرارة العالية.

يجب أن تتوافق طريقة اللصق مع البيئة

استخدم نظام تجعيد أو لصق مختوم معتمد من قبل الشركة المصنعة. يجب أن يتحمل الإصلاح التيار والاهتزاز والرطوبة ودرجة الحرارة. الموصلات الملتوية والمسجلة غير مقبولة.

استبدل قسم الحزام الأطول عند انتشار الضرر

إن التآكل النحاسي واسع النطاق، والعزل الهش، والتوصيلات المتعددة المحمومة أو الإصلاحات السابقة غير الموثقة تبرر إجراء إصلاح أكبر للأحزمة. تتبع انخفاض الجهد خارج الموصل المرئي قبل تحديد نقطة القطع.

استبدل محرك المروحة أو الوحدة عند إنشاء الحمل

إذا أثبتت الأدلة الحالية أو السرعة أو الميكانيكية أو الطرفية الداخلية وجود خلل في المحرك/وحدة التحكم، فقم بإصلاح الموصل واستبدال الموصل ذي الصلة محرك المروحة أو الوحدة الكاملة . واحد دون الآخر يترك مسار الفشل المتكرر.

الموصل أو الحزام أو جدول قرارات المحرك

التحقق بعد الإصلاح

كرر حالة التحميل الأصلية

السيطرة على كل مرحلة سرعة قابلة للتطبيق وإعادة إنتاج الحالة المحيطة أو حالة تكييف الهواء التي أدت إلى ظهور الشكوى. سجل الجهد الكهربي لطرف المحرك والطاقة والهبوط الأرضي والتيار والسرعة ودرجة حرارة الموصل.

فحص بعد الاستقرار الحراري

الموصل الذي يظل باردًا لمدة ثلاثين ثانية لم يكمل فحص التحمل ذي المعنى. استخدم مدة آمنة بناءً على متطلبات الخدمة وحدود التوقف، ثم افحص المزلاج والوصلة والمناطق الطرفية.

التحقق من دوائر التحكم والتغذية الراجعة

قد تؤدي الحرارة الناتجة عن تجويف الطاقة إلى إتلاف PWM أو ردود الفعل أو أطراف الشبكة المجاورة. تأكد من استجابة الأمر والأكواد التشخيصية وارتباط سرعة المروحة بعد إصلاح الطاقة.

توثيق القيم الأساسية للخدمة المستقبلية

احتفظ بنتائج التيار وانخفاض الجهد ودرجة الحرارة باستخدام الصور الفوتوغرافية. تساعد هذه القيم في التمييز بين التغيير المستقبلي في حمل المحرك وبين تدهور الاتصال.

مطابقة الجملة ومراقبة الجودة

تتطلب مطابقة الموصل أكثر من عدد التجاويف

قم بتوفير رقم المعدات الأصلية، وتطبيق السيارة أو المعدات، والجهد، وملصق المحرك/جهاز التحكم، وصور وجه الموصل والأسلاك الخلفية، والمفتاح، والمزلاج، وعائلة الأطراف، وألوان الأسلاك، ووظائف الدائرة. قد تستخدم تخطيطات التجويف المشابهة أطرافًا طرفية أو تعيينات دبوس مختلفة.

اذكر ما إذا كانت الضفيرة عبارة عن جزء إصلاح أو سلك تجميع

بعض الاستبدال تتضمن مجموعات المروحة سلكًا قصيرًا، بينما تنتهي مجموعات أخرى مباشرة عند المحرك أو وحدة التحكم. تأكد من أنصاف الموصلات والأختام المضمنة قبل عرض الأسعار.

يجب أن تشمل اختبارات الجودة الميكانيكا الطرفية

افحص موضع التجويف، والاحتفاظ بالطرف، وقوة التزاوج، وهندسة التجعيد، وإدخال الموصل، ووضع الختم، ووظيفة المزلاج. الاستمرارية الكهربائية وحدها لا تثبت وجود اتصال منخفض المقاومة تحت حمل المروحة.

عينة تحت التيار التمثيلي

حيثما كان ذلك مناسبًا، قم بإجراء انخفاض الجهد المحمل وأخذ عينات الارتفاع الحراري عند تيار ومدة محددة. إليكدورا يمكن لبرنامج أجزاء التبريد بالجملة مواءمة الفحص مع بنية المحرك والموصل.

يجب أن تحمي العبوة المحطات الطرفية والأقفال

يجب أن تمنع الأغطية والفواصل وتخفيف الضغط انتشار الأطراف وإزاحة الختم وتأثير المزلاج أثناء النقل. لا تسمح لمحرك ثقيل بتحميل الضفيرة داخل الكرتون.

استخدم أدلة الإرجاع لتحسين عملية الشراء

تصنيف عوائد الحرارة حسب التجويف والسقوط والتيار وحالة المحرك والتلوث وتاريخ الإصلاح. ال يجب أن تميز عملية جودة ما بعد البيع مقاومة الاتصال عن الحمل الزائد للمروحة.

الأسئلة المتداولة

هل يمكن لموصل مروحة التبريد الذائبة أن يجعل المروحة تعمل ببطء؟

نعم

يمكن للمقاومة أن تقلل الجهد الواصل إلى المحرك. تأكد من انخفاض الجهد المحمل والجهد الطرفي للمحرك بدلاً من الحكم على السرعة وحدها.

هل يجب أن أستبدل القابس فقط؟

فقط بعد التأكد من سلامة حمل المحرك وجانب التزاوج

استبدل كل طرف أو مبيت أو موصل أو شفرة ذكر مدمجة مطلوبة لاستعادة الواجهة الكاملة بسبب الحرارة.

هل يعني المصهر العادي أن تيار المروحة آمن؟

لا

يمكن للمقاومة الموضعية أن تذيب الموصل تحت عتبة فتح المصهر. يحمي المصهر الدائرة من التيار الزائد المحدد، وليس كل وصلة ذات مقاومة عالية.

هل يمكنني تنظيف وإعادة استخدام محطة مظلمة؟

ليس في حالة وجود حرارة أو تأليب أو فقدان الطلاء أو تلف قوة الزنبرك

التنظيف لا يعيد الطلاء أو الهندسة أو المزاج. اتبع الإجراء المعتمد لاستبدال الطرف أو الموصل.

ما هي البيانات اللازمة لعرض أسعار موصل المروحة؟

تقديم دليل التطبيق والموصل والحمل الكهربائي

أرسل مراجع المعدات الأصلية، وملصق المحرك، وصور الموصل، والمفتاح، ووظائف الدبوس، ومعلومات الأسلاك، والتجاويف التالفة، ونتائج التيار/السقوط المحملة والكمية.

قم بتصحيح مصدر الحرارة وكل واجهة تالفة

لا يعد قابس مروحة الرادياتير المنصهر تشخيصًا كاملاً. يتم إثبات الإصلاح فقط عندما تتلقى المروحة الأمر الصحيح والجهد الطرفي، ويكون الحمل الحالي والميكانيكي مقبولاً، ويتم التحكم في فقدان الجهد عبر كل اتصال، وتحتفظ الأطراف بالقوة المناسبة، وتظل درجة حرارة الموصل مستقرة أثناء حالة التشغيل الأصلية.

لمطابقة الاستبدال، أرسل رقم المعدات الأصلية، وتطبيق السيارة أو المعدات، وملصق المحرك/وحدة التحكم، وصور فوتوغرافية لوجه الموصل وجانب السلك، ووظائف الدبوس، وتفاصيل التجويف التالف، وأدلة التيار وانخفاض الجهد، ونطاق الإصلاح المطلوب وكميته من خلال صفحة الاتصال إليكدورا . يمكن لـ Electura مراجعة أ استفسار عن تجميع المروحة ، ذو صلة مطابقة التطبيق, ضوابط الطلب بالجملة و موارد تشخيص نظام التبريد كقرار إصلاح واحد.
