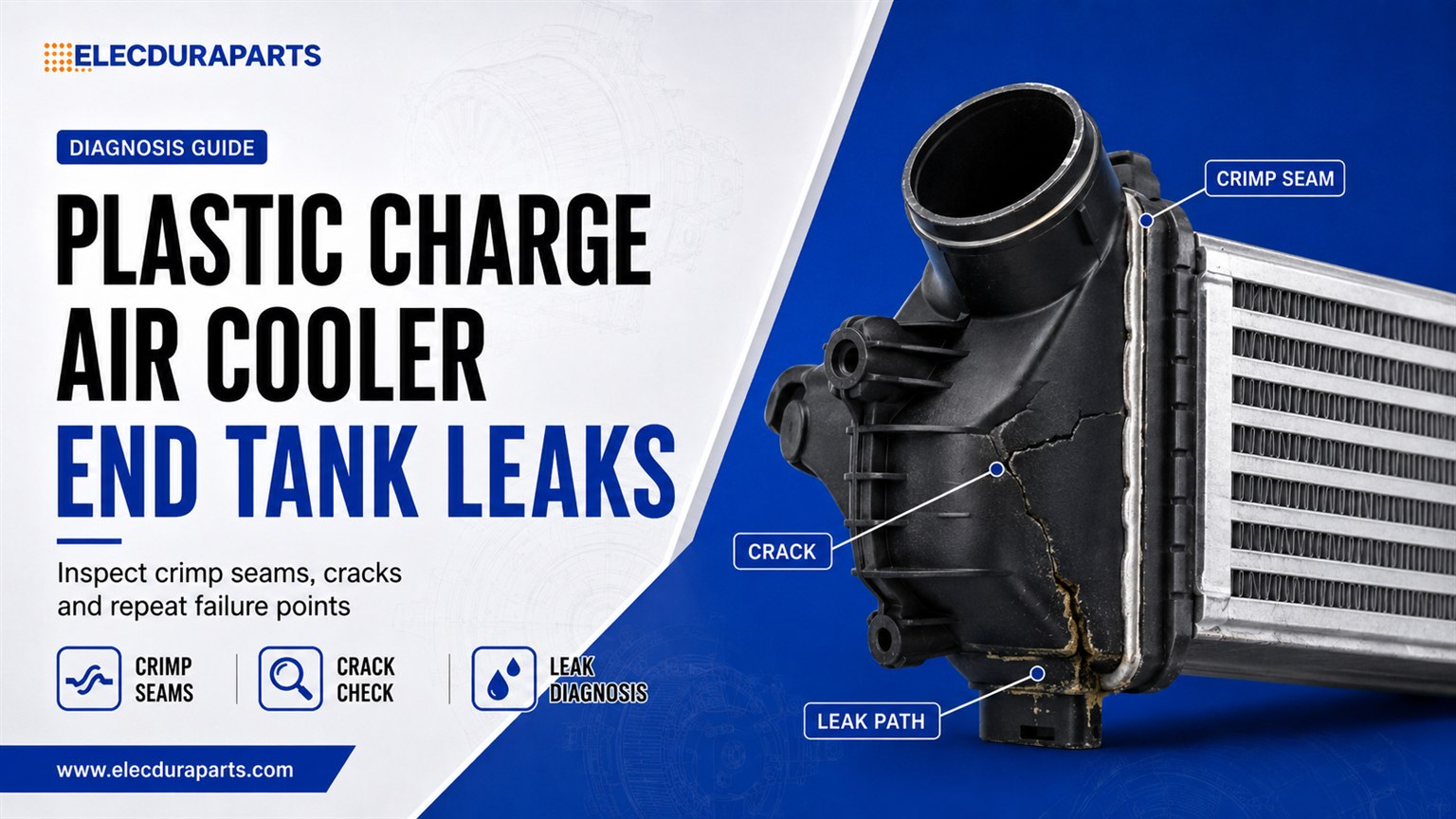

تسربات خزان نهاية مبرد هواء الشحن البلاستيكي: تجعيد الطبقات والشقوق والفشل المتكرر

يمكن أن يتسرب مبرد هواء شحن الخزان البلاستيكي من خلال خزان متصدع، أو خط تجعيد مريح، أو حشية تالفة من الخزان إلى الرأس، أو حمل متصاعد يسحب المفصل من المحاذاة. يمكن أن تترك حالات الفشل الأربعة رذاذًا زيتيًا على طول الحافة وتقلل من التعزيز، ولكنها تتطلب إجراءات تصحيحية مختلفة. نادرًا ما يؤدي تطبيق مادة مانعة للتسرب الخارجية على المنطقة الرطبة إلى استعادة ضغط الحشية المتحكم فيه أو إزالة الضغط الذي فتح المفصل.

يعمل الخزان والحشية ورأس الألومنيوم وعلامات التجعيد والمنافذ والحوامل كمجموعة واحدة تحمل الضغط. تعمل دورات الحرارة على تغيير صلابة البلاستيك وأبعاده، بينما يؤدي الضغط المتزايد إلى تحميل جدار الخزان العريض بشكل متكرر. تعمل حركة المحرك من خلال الأحذية والأنابيب. تعمل حركة الهيكل من خلال حوامل المبرد. ولذلك يجب أن يحدد التشخيص مسار التسرب الدقيق ويقيس الشكل الهندسي المحيط قبل تركيب البديل.

إجابة سريعة: أين يتسرب CAC للخزان البلاستيكي؟

مسارات التسرب الشائعة هي خط التماس المجعد من الخزان إلى الرأس، والمنفذ أو الزاوية المقولبة، ورأس التثبيت، والمنطقة المجاورة من الأنبوب إلى الرأس. قم بتنظيف المجموعة بعد توثيق العلامات الشاهدة، ثم قم بإجراء اختبار الضغط المنظم المعتمد. إذا خرج الهواء بشكل مستمر على طول خط الحشية، فافحص ارتفاع التجعيد وحالة اللسان واستواء الرأس وشفة الخزان. إذا بدأ الأمر عند زاوية أو رئيس مصبوب، فافحص بحثًا عن التشقق الناتج عن الضغط وعدم محاذاة التركيب. لا تفترض أن موقع الفقاعة المرئية هو الشق الأصلي؛ يمكن للهواء أن ينتقل تحت الحشية قبل أن يخرج.

كيف تعمل وصلة الخزان البلاستيكي المجعد

الأختام الحشية بين مادتين مختلفتين

توجد شفة بلاستيكية مقولبة على رأس من الألومنيوم مع حشية مطاطية بينهما. يتم تجعيد علامات التبويب المتكونة من الرأس فوق شفة الخزان. هندستها تخلق وتحافظ على الضغط في الحشية. تستوعب الحشية تباين السطح والتمدد الحراري ودورات الضغط مع فصل مسار هواء الشحن عن الهواء المحيط.

هذا ليس مجرد صف من المقاطع. يعمل ارتفاع التجعيد وزاوية علامة التبويب والتباعد وسمك شفة الخزان وتسطيح الرأس والمقطع العرضي للحشية معًا. يمكن أن يتسرب الخزان أو القلب البديل الذي يبدو مشابهًا من حيث الأبعاد إذا قام أي عنصر بتغيير نافذة الضغط.

التوحيد مهم أكثر من علامة تبويب ضيقة

يمكن أن تؤدي علامة التبويب المجعدة محليًا إلى سحق الحشية أو قطعها بينما تظل علامات التبويب المجاورة فضفاضة. ثم يحمل المفصل الضغط بشكل غير متساو. افحص المحيط بالكامل بدلاً من ثني علامة التبويب الأقرب بقوة أكبر. يمكن أن تؤدي إعادة التجعيد الميداني بدون التركيبات المحددة ومعايير الأبعاد إلى إتلاف رأس الألومنيوم أو الحافة البلاستيكية.

يؤدي ضغط الخزان إلى حدوث أحمال انحناء وتقشير

يعمل التعزيز على منطقة الخزان المتوقعة. حتى الضغط المعتدل يخلق قوة إجمالية كبيرة على جدار عريض. يستخدم شكل الخزان الأضلاع والمنحنيات ودعم الحافة للتحكم في الانحراف. التوسع المتكرر يمكن أن يعمل على الحشية والتجعيد. قد يرتفع الخزان المشوه محليًا من الرأس، خاصة بالقرب من المقاطع المسطحة الواسعة والمنافذ والزوايا.

يتوسع البلاستيك والألومنيوم بشكل مختلف

يستجيب الخزان والرأس بشكل مختلف لدرجة الحرارة. يقوم الخزان ذو الجانب الساخن بتفريغ الهواء من الضاغط، بينما يعمل خزان المخرج بشكل أكثر برودة. في ظل الدورات المتكررة، يمكن أن يزحف البلاستيك ويمكن أن تتحمل الحشية مجموعة الضغط. ولذلك فإن المواد الصحيحة والتعزيز وهندسة الجدار والحمل المجعد ضرورية. لا يحدد اللون أو ملمس السطح الراتينج أو قدرته الحرارية.

لماذا يبدأ التماس التجعيد بالتسرب

يقلل زحف الدورة الحرارية من الضغط المحتفظ به

عندما يظل البلاستيك مضغوطًا عند درجة حرارة مرتفعة، فإنه يمكن أن يتشوه ببطء. قد تصبح الحافة أرق أو أقل استواءً تحت الألسنة. الحشية ترتاح أيضًا. إذا كان هامش الضغط الأصلي صغيرًا، فإن خط التماس يبدأ في الفتح أثناء التعزيز العالي ويعاد إغلاقه عندما يكون باردًا. يفسر هذا النمط سبب اجتياز بعض المبردات فحصًا قصيرًا على مقاعد البدلاء ولكن تسربها بعد درجة طويلة.

تجعيد الاسترخاء أو الاختلاف في التصنيع

علامات التبويب المرتفعة جدًا أو غير المستوية أو التالفة لا يمكنها الاحتفاظ بحمل موحد. يمكن للرأس الربيعي بعد التشكيل وتآكل الأداة تغيير المفصل. يجب أن يقوم تلقي الفحص بأخذ عينات من أبعاد التجعيد في مواقع محددة، وليس الاعتماد فقط على بيان مرئي يفيد بأن كل علامة تبويب مطوية.

تلف الحشية أو وجود مقطع عرضي خاطئ

تؤدي الحشية الملتوية أو المقطوعة أو الملوثة أو ذات الحجم غير الصحيح إلى إنشاء قناة محلية. يمكن أن يسمح زيت التشحيم الزائد بالتحرك أثناء التجميع. قد ينتفخ المطاط الصناعي غير المتوافق أو يتصلب تحت رذاذ الزيت ودرجة الحرارة. لا يمكن الدفاع عن استبدال الحشية وحدها إلا عندما تكون شفة الخزان والرأس ونظام التجعيد قابلة للصيانة بموجب عملية إصلاح معتمدة.

تشويه الرأس

يمكن أن يؤدي التأثير أو التثبيت غير المناسب أو ارتفاع درجة الحرارة أو الضغط المتزايد إلى ثني رأس الألومنيوم. لا يمكن للحشية أن تعوض إلى أجل غير مسمى عن السطح الملتوي. تحقق من الاستواء باستخدام الطريقة المحددة بعد التفكيك حيثما يُسمح بالصيانة. عادةً ما تتطلب سكة التجعيد المسطحة أو المتشققة محليًا استبدال التجميع.

لماذا تتشقق الخزانات البلاستيكية بعيدًا عن التماس؟

أحمال المنفذ من السباكة المنحرفة

يجب أن يلتقي أنبوب هواء الشحن بالمنفذ دون دفع الخزان إلى الجانب. يمكن أن يتسبب الحذاء القصير أو الملتوي أو ذو الحجم الخاطئ في الانحناء المستمر. ثم يقوم رد فعل عزم دوران المحرك بتدوير جذر المنفذ. غالبًا ما تبدأ الشقوق عند نصف القطر أو خط اللحام أو انتقال الضلع حيث يتركز الضغط. تحقق من آليات الاتصال الموضحة في دليل أعراض تسرب الديزل CAC ، ثم فحص الأحذية والمشابك قبل تركيب مبرد آخر.

يحمل زعماء التثبيت حمولة هيكلية غير مقصودة

يمكن أن تؤدي المسافات الخاطئة بين الأقواس أو العوازل المفقودة أو ألواح الدعم المنحنية أو أدوات التثبيت المشدودة التي تسحب المبرد إلى موضعه إلى تحميل الرئيس مسبقًا. الاهتزاز يضيف التعب. قارن مراكز التركيب ذات الحالة الحرة بين السيارة والمبرد. يجب أن تتم محاذاة أدوات التثبيت دون استخدام الخزان أو القلب كرافعة.

التأثير والتآكل

يمكن أن يؤدي حطام الطريق والأدوات والأقواس المجاورة والأغطية السائبة إلى إتلاف الخزان. علامة الفرك هي دليل على الحركة النسبية. الخلوص الصحيح والدعامات، وليس الثقب فقط. سوف تفشل المادة اللاصقة الخارجية فوق نقطة اتصال متحركة مرة أخرى.

شيخوخة المواد والتعرض الكيميائي

يمكن للحرارة والزيت ومواد التنظيف الكيميائية والتعرض للأشعة فوق البنفسجية أن تغير خصائص البلاستيك. يشير تشقق السطح الناعم وتغير اللون والكسر الهش إلى تدهور المادة، لكن المظهر وحده لا يمكنه تحديد الراتينج أو القوة المتبقية. استبدل خزان الضغط التالف هيكليًا بدلاً من محاولة إجراء تصحيح غير معتمد.

تجعيد تسرب مقابل تسرب الأساسية مقابل تسرب التمهيد

يمكن أن ينتشر رذاذ الزيت عبر المبرد ويجعل مظهر المفصل مذنبًا. الحفاظ على النمط الرطب قبل الغسيل. ال يشرح الدليل التشخيصي للزيت داخل المبرد الداخلي السبب الذي يجعل طبقة الزيت الداخلية الصغيرة تحدد أي مسار للهواء المتسرب دون إثبات فشل الشاحن التوربيني.

ال يغطي دليل اختبار ضغط نظام شحن الهواء عزل النظام المنظم. بالنسبة لمعايير القبول التي تركز على الأساس، استخدم اختبار ضغط CAC وقائمة مراجعة المشتري . كلاهما يتطلب حدود الضغط الخاصة بالتطبيق؛ المزيد من الضغط ليس تشخيصًا أفضل.

عملية التشخيص خطوة بخطوة

1. قم بتسجيل شكوى التشغيل

لاحظ التعزيز وسرعة المحرك والحمل ودرجة الحرارة ووقت ظهور الأعراض. يدعم التسرب الساخن فقط الاسترخاء الحراري، في حين أن الشقوق الصدمية قد تتسرب في جميع درجات الحرارة. سجل ما إذا كانت الشكوى قد ظهرت بعد أعمال التبريد أو الأنابيب أو تركيب المحرك أو الواجهة الأمامية.

2. قم بتصوير التجميع المثبت

التقط طبقات الخزان والمنافذ والأحذية والأقواس والعوازل وموضع المكدس والتخليص المحيط. ابحث عن المثبتات الموجودة خارج المركز ونقاط الاتصال اللامعة والوسادات والأنابيب المفقودة التي لا تصطف بشكل طبيعي. افعل ذلك قبل فك أدوات التثبيت لأن الضغط قد يختفي بعد الإزالة.

3. لا تنظف إلا بعد الحفاظ على العلامات الشاهدة

استخدم طريقة متوافقة مع المواد وتجنب دفع الماء إلى قناة الشحن. يجف تماما. حدد المناطق المشتبه فيها حتى يتمكن الاختبار من تمييز التسرب الأول من الهواء المتحرك على طول خط التماس.

4. اختبار الضغط بالمعدات الخاضعة للرقابة

استخدم المحولات المحتجزة ميكانيكيًا، أو الهواء المنظم أو الوسط المحدد، وضغط الشركة المصنعة ومدته. قم بالضغط تدريجياً وأبعد الموظفين عن مسارات إطلاق الطاقة المخزنة. تطبيق سائل الكشف المعتمد في الأقسام. لاحظ موقع الفقاعة الأولى وما إذا كان التسرب يتغير مع درجة الحرارة إذا كان الإجراء يتضمن التكييف الحراري.

لا يجوز نقب أو ثني المفصل أثناء الضغط عليه

يمكن أن يؤدي التعامل مع علامة تبويب أو خزان أو خرطوم أثناء الاختبار إلى فشل مفاجئ. قم بخفض الضغط بالكامل قبل الفحص أو التفكيك. يمكن أن يؤدي الخزان البلاستيكي المضغوط إلى إطلاق شظايا أو سدادات بقوة خطيرة.

5. عزل الاتصالات المحيطة

إذا كان النظام بأكمله يتسرب، فقم بتغطية CAC وفقًا للإجراء واختبره بشكل منفصل. فحص هندسة التمهيد ووضع المشبك. يمكن للهواء الذي يتسرب من الحذاء أن ينتقل عبر خط التماس للخزان. لا تطلب مبردًا كاملاً حتى تفشل حدوده.

6. قياس الحوامل والمنافذ

قارن مراكز الأقواس المثبتة بالمبرد المريح. تحقق من زاوية المنفذ ومحاذاة الأنابيب. فحص حوامل المحرك والوصلات المرنة. يعتبر الاستبدال الذي يحتاج إلى القوة للمحاذاة خاطئًا، أو يظل هيكل السيارة مشوهًا.

الضغط الساكن مقابل الفشل الديناميكي

تمريرة البدلاء الباردة يمكن أن تفوت الزحف الساخن

لم يعد المبرد الذي تمت إزالته معرضًا لهواء الشحن الساخن أو حركة المحرك أو انحراف الهيكل. إذا كانت الشكوى خاصة بالحمل ودرجة الحرارة، فيجب تفسير الاختبار الثابت باستخدام علامات الشاهد المثبتة والإجراء الحراري المعتمد. لا تتجاوز أبدًا حدود الاختبار لإجبار التسرب على الظهور.

انخفاض الضغط ليس قياسًا للتسرب

يمكن أن يشير الضغط التفاضلي العالي إلى وجود قيود داخلية، في حين أن تسرب التماس يقلل من التعزيز المسلم. كلاهما يمكن أن يتعايشا. استخدم تشخيص انخفاض الضغط CAC عندما يفتقر المحرك إلى الهواء ولكن اختبار الحدود الثابتة يجتاز.

قد يعرض الأداء الحراري مشكلة في المكدس

لا يتم تشقق الخزان الساخن تلقائيًا. يمكن أن تنتج درجة حرارة المخرج المرتفعة عن انسداد الزعانف أو فشل المروحة أو إعادة تدوير الحرارة. فحص النظام باستخدام دليل مكدس التبريد للخدمة الشاقة وأكثر تفصيلاً إجراءات فحص المكدس على الطرق الوعرة.

هل يمكن إصلاح التماس التجعيد؟

فقط ضمن عملية الخدمة المعتمدة

قد يسمح التصميم الصالح للخدمة بعمل الخزان أو الحشية أو التجعيد باستخدام تركيبات وأجزاء محددة وأهداف الأبعاد واختبار الضغط الكامل. يتم توفير العديد من CACs الخاصة بالسيارات كمجموعات غير قابلة للخدمة. لا يؤدي ثني الألسنة باستخدام الزردية أو طرق السكة إلى التحكم في ضغط الحشية ويمكن أن يؤدي إلى حدوث تشقق في الألومنيوم.

مانع التسرب الخارجي لا يعيد ميكانيكا المفاصل

لا يصحح مانع التسرب المطبق على خط التماس حمل التجعيد المريح أو زحف الخزان أو الحشية المقطوعة أو اعوجاج الرأس. يمكن أن يخفي مسار التسرب الأول ويلوث قناة الشحنة إذا تم سحبها إلى الداخل. يجب التحقق من صحة إصلاح محمل الضغط لدرجة الحرارة ورذاذ الزيت والاهتزاز ودورات التعزيز، وليس مجرد إيقاف الفقاعات لبضع دقائق.

اللحام البلاستيكي له حدود ضيقة

يعتمد اللحام البلاستيكي الناجح على الراتنج المتوافق المعروف والركيزة النظيفة وتصميم المفاصل والعملية الخاضعة للرقابة. يتعرض التشقق الهيكلي في المنفذ أو رئيس التثبيت إلى حمل متكرر. ما لم تسمح الشركة المصنعة للمبرد بالإصلاح وتوفر معايير التحقق، فإن الاستبدال هو الخيار الذي يمكن الدفاع عنه.

منع تكرار فشل الخزان النهائي

تصحيح محاذاة كومة المبرد

افحص الرادياتير والمكثف وCAC والأقواس بحثًا عن أي ضرر ناتج عن الاصطدام أو الدعامات المتغيرة. ال يوضح الدليل التشخيصي لمكدس المبردات خارج الطريق السريع كيف يمكن لإطار واحد مشوه تحميل العديد من المبادلات الحرارية. استبدل العوازل المفقودة وقم بتقويم أو استبدال الدعامات التالفة وفقًا لإجراءات السيارة.

تصحيح هندسة الأنابيب والتمهيد

يجب أن تدخل المنافذ الأحذية إلى العمق المحدد دون قوة زاوية. يجب أن توضع المشابك في المنطقة الصحيحة خلف حبة الصوت. السماح بالطول المرن المقصود لحركة المحرك. يقوم الاتصال القصير الصلب بنقل تفاعل عزم الدوران مباشرة إلى المنفذ البلاستيكي.

السيطرة على التلوث بعد فشل توربو

يمكن أن يؤثر الزيت الثقيل أو الشظايا أو مواد التنظيف الكيميائية على الخزان والحشية بينما تهدد المحرك. اتبع دليل استبدال مبرد هواء الشحن بعد فشل التوربو عندما لا يمكن إزالة الحطام الداخلي والتحقق منه.

حافظ على نظافة ممرات تدفق الهواء دون الإضرار بالقلب

تعمل الزعانف المسدودة على رفع درجة حرارة الشحن والتعرض الحراري للخزان. قم بالتنظيف من الاتجاه الصحيح بالضغط والكيمياء المعتمدين. مبادلات مكدسة منفصلة عند الضرورة بدلاً من دفع الحطام إلى واجهة مخفية.

قائمة مراجعة مطابقة الاستبدال

إذا كانت هوية الجزء غير مؤكدة أثناء الاستفسار عن بعد، فاستخدم أولاً مقارنة المبرد والمكثف والمبرد الداخلي . ينتمي المبادل الحراري لهواء الشحن فقط إلى قناة السحب المضغوطة ويتطلب مطابقة الخزان والمنفذ وحدود التعزيز الموصوفة هنا.

عمر الفاروق وبيانات التطبيق

قم بتوفير رقم المعدات الأصلية، أو طراز السيارة أو المعدات، أو السنة أو النطاق التسلسلي، أو تكوين المحرك والانبعاثات. قد يستخدم هيكل واحد ترتيبات مختلفة للخزان أو المنفذ أو المستشعر. ال يساعد دليل مصطلحات CAC مقابل المبرد البيني على منع طلب المبادل الحراري الخاطئ.

هندسة القلب والخزان والميناء

قم بقياس الارتفاع والعرض والسمك بشكل منفصل عن الأبعاد الإجمالية. سجل مادة الخزان، وأقطار المدخل والمخرج، وهندسة الخرز، واتجاه المنفذ، ومنافذ المستشعر، ومراكز التثبيت ونمط المعزل. قم بتصوير خط التماس المجعد وتحديد الهوية وكل جانب.

تصاعد الحمل الأدلة

قم بتضمين صور فوتوغرافية للرؤوس المتشققة، والوسادات البالية، وموضع الدعامة، ومحاذاة الأنابيب وعلامات الاتصال. اذكر ما إذا كان المبرد قد فشل بعد الاصطدام أو إصلاح الواجهة الأمامية. يجب أن يتطابق المورد مع الهندسة المريحة؛ لا يمكن تصحيح هيكل السيارة المنحني.

المكونات المتضمنة

تأكد من توفير الأحذية أو المشابك أو العوازل أو الأقواس أو أجهزة الاستشعار أو المقابس. يمكن أن تؤدي إعادة استخدام أجهزة الاتصال المشوهة إلى الإضرار بمبرد الصوت. بالنسبة للأساطيل التي تقارن التصميمات الأساسية، فإن يشرح دليل CAC للشريط واللوحة مقابل الأنبوب والزعانف اختلافات البناء التي لا ينبغي استنتاجها من شكل الخزان وحده.

فحص الاستلام بالجملة

بالنسبة لسياق السوق، قم بمراجعة نظرة عامة على مورد CAC للخدمة الشاقة . لتطبيقات المعدات، و تضيف قائمة التحقق من مصادر نظام التبريد على الطرق الوعرة معلومات عن واجبات الماكينة. لا تزال الموافقة النهائية تتطلب خطة محددة للجزء والتركيبات واختبار الضغط.

التعليمات

هل يمكنني سد تسرب تجعيد المبرد الداخلي من الخارج؟

لا يقوم مانع التسرب الخارجي باستعادة ضغط الحشية أو تصحيح تشوه الخزان والرأس. استخدم فقط عملية إصلاح معتمدة؛ وإلا استبدل التجميع.

لماذا يتسرب التماس فقط عندما يكون ساخنا؟

يمكن أن يؤدي زحف البلاستيك واسترخاء الحشية والتمدد التفاضلي إلى تقليل حمل الختم عند درجة الحرارة. احتفظ بدليل الحمل الساخن واتبع الاختبار الحراري المحدد.

هل يمكنني تشديد علامات التجعيد؟

لا يخلو من التركيبات والأبعاد والتحقق الكامل المعتمد. يمكن أن يؤدي الانحناء اليدوي المحلي إلى الضغط الزائد على الحشية أو كسر الرأس.

هل يثبت الزيت الموجود على التماس أن CAC يتسرب؟

لا، يمكن لرذاذ الزيت أن يهاجر من وصلة الحذاء أو الأنبوب. قم بالتنظيف بعد التوثيق وتحديد مكان تسرب الهواء الأول تحت ضغط متحكم فيه.

هل يجب استبدال التركيبات بالمبرد؟

استبدل العوازل أو الأقواس أو الأجهزة التالفة التي يتطلبها إجراء الخدمة. يمكن أن يفشل CAC الجديد المثبت ضمن التحميل المسبق الأصلي مرة أخرى.

ما هي المعلومات التي ينبغي إرسالها للمطابقة؟

أرسل بيانات المعدات الأصلية والتطبيق، والأبعاد الأساسية/الإجمالية، وصور الخزانات والميناء، ومراكز التثبيت، وموقع الفشل، ونتيجة اختبار الضغط، ومحاذاة الأنابيب، والملحقات المطلوبة والكمية من خلال صفحة الاتصال إليكدورابارتس.

قاعدة الإصلاح النهائية

يجب أن يتم تتبع التسرب البلاستيكي للخزان النهائي إلى حشية التجعيد أو الخزان المصبوب أو المنفذ أو رئيس التثبيت أو الوصلة الأساسية المجاورة. قم بالاستبدال أو الإصلاح فقط ضمن حدود الخدمة المثبتة، ثم قم بتصحيح أحمال التركيب والأنابيب قبل التشغيل. لا يتم مطابقة المبرد الذي يتم وضعه بين الأقواس ولكنه يتطلب قوة للاتصال بشكل صحيح، كما أن التماس المحكم المثبت تحت نفس الضغط يمثل فشلًا متكررًا في انتظار حدوثه.
