أعراض صمام التحكم في عداء السحب المنوع والاختبارات التشخيصية

عادةً ما تظهر أعراض صمام التحكم في مشعب السحب عندما لا يتفق موضع المجرى الموجه ومسار تدفق الهواء الفعلي. قد يفقد المحرك عزم الدوران عند السرعة المنخفضة، أو يشعر بأنه مسطح عند عدد دورات أعلى في الدقيقة، أو يتردد أثناء التحول، أو يكون في وضع الخمول بشكل غير متساو، أو يخزن رموزًا مثل P2004، P2006، P2008، أو خطأ موضعي خاص بالشركة المصنعة. لا تثبت أي من هذه الملاحظات أن مشعب السحب الكامل معيب. يمكن إنتاج نفس عائلة التعليمات البرمجية عن طريق وصلة مكسورة، أو خرطوم فراغ متسرب، أو ملف لولبي فاشل، أو فقدان الطاقة أو الأرض، أو دائرة مستشعر الموضع، أو اللوحات المرتبطة بالكربون، أو المشغل الذي فقد توقفاته المكتسبة.

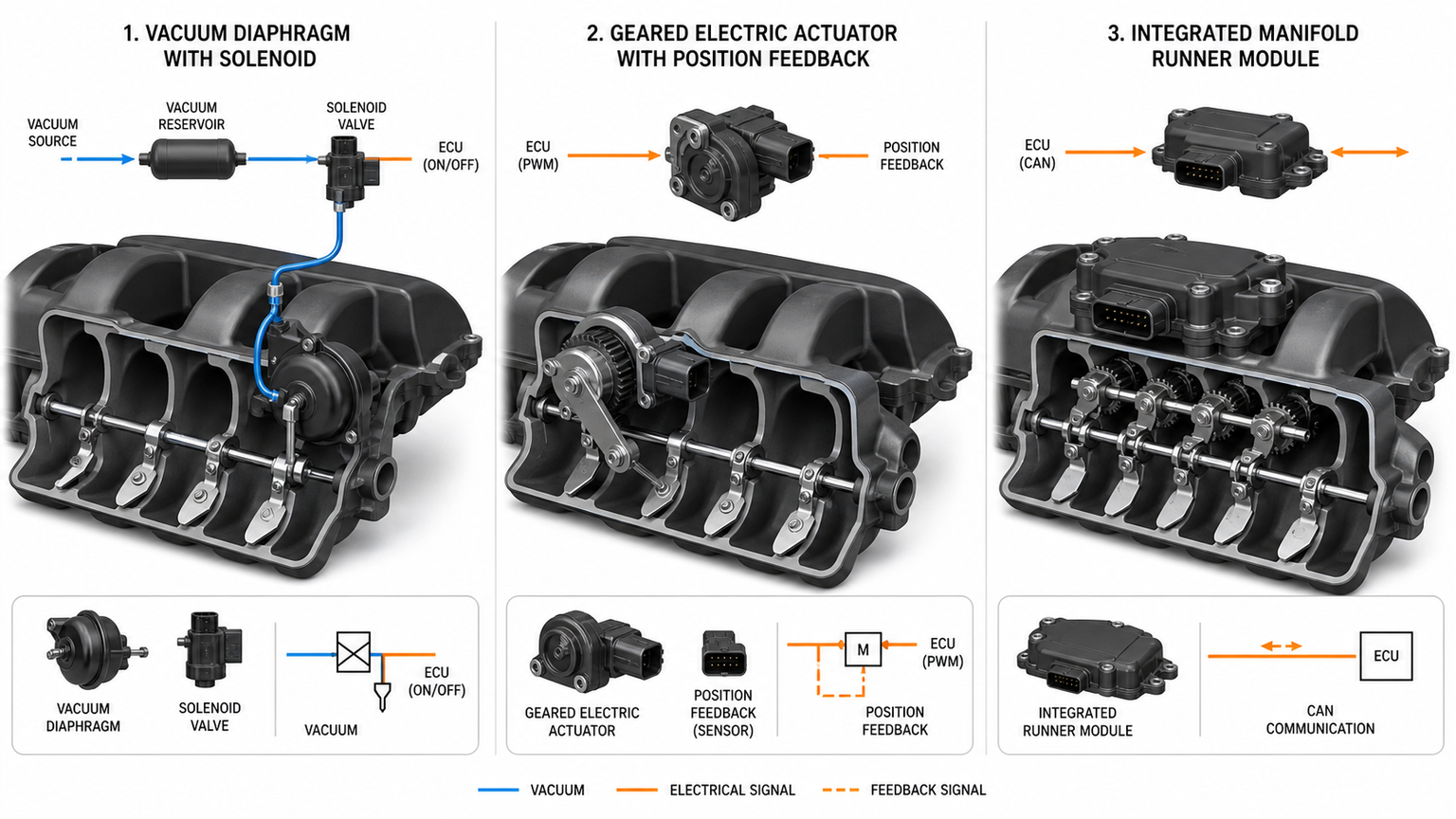

يبدأ الاختبار الصحيح بتحديد بنية التحكم في العداء. بعض تستخدم أجزاء المحرك أغشية مفرغة وملفات لولبية للتبديل ؛ ويستخدم آخرون محركات كهربائية موجهة ذات ردود فعل داخلية؛ يقوم البعض بدمج العمود واللوحات والتوقفات والمشغل والمستشعر في تجميع مشعب السحب . يمكن أن يؤدي الاختبار المكتوب لأحد التخطيطات إلى إتلاف تخطيط آخر أو تشخيصه بشكل خاطئ.

حدد أولاً ما تم تصميم نظام Runner لتغييره

لا تقوم مجاري السحب المتغيرة ببساطة بفتح وإغلاق الهواء مثل الخانق. إنها تغير المسار الفعال أو المقطع العرضي أو السلوك الدوامي لشحنة السحب بحيث يكون ملء الأسطوانة أفضل عبر نطاقات السرعة والحمل المختلفة. قد يؤدي المسار الطويل أو المقيد إلى تحسين سرعة الهواء وعزم الدوران عند السرعة المنخفضة؛ قد يدعم المسار الأقصر أو الأقل تقييدًا تدفق الهواء بسرعة أعلى. تستخدم الأنظمة الأخرى اللوحات الدوامية أو المتعثرة لتحسين تحضير الخليط والانبعاثات في ظل ظروف محددة.

نظرًا لاختلاف هدف التشغيل، فإن العداء الذي يكون مفتوحًا عادةً على محرك واحد قد يكون مغلقًا عادةً على محرك آخر. اتجاه عودة الربيع ليس قاعدة تشخيصية عالمية. استخدم مخطط الأسلاك الصحيح، وتوجيه الفراغ، ووصف أداة المسح، ومعلومات الخدمة لرمز المحرك وإصدار السوق.

الأعراض التي تحمل أكبر قيمة تشخيصية

رمز موضع العداء المخزن

الرمز هو نتيجة اختبار مسجلة بواسطة وحدة التحكم، وليس اسم الجزء المراد استبداله. قد يعني 'عالق مفتوح' أن إشارة التغذية المرتدة فشلت في الوصول إلى النطاق المتوقع بعد أمر الفتح أو الإغلاق. يمكن أن يعني أيضًا أن وحدة التحكم استنتجت الموضع من تدفق الهواء أو ضغط المشعب أو فحص معقول آخر. قم بتسجيل الكود، والحالة، وظروف إطار التجميد، والبنك، وسرعة المحرك، والحمل، ودرجة الحرارة، وما إذا كان يتم إعادة ضبطه أثناء الاختبار الذاتي للتشغيل أو تحت الحمل فقط.

استخدم تعريف الكود للمركبة المحددة

لا تعد صياغة رمز P العامة كافية عندما تستخدم الشركة المصنعة اتفاقية بنكية مختلفة أو مشغلًا مزودًا بوحدة تحكم داخلية. تأكد مما إذا كان الرمز يشير إلى دائرة، أو نطاق/أداء، أو موضع متحكم، أو حالة عالقة، أو حد التكيف. يحدد هذا التمييز ما إذا كان يجب البدء عند الموصل أو دائرة الفراغ أو الوصلة الميكانيكية.

فقدان عزم الدوران في نطاق تشغيل واحد

غالبًا ما يؤدي موضع العداء الثابت إلى تقليل الأداء في النطاق الذي يعتمد على المسار البديل. قد تضعف الاستجابة منخفضة السرعة عندما يظل المتسابقون في وضع التدفق العالي، بينما قد يعاني التنفس عالي السرعة في الدقيقة إذا ظل المسار مقيدًا. يعد التغيير السلس ولكن الذي يمكن التنبؤ به لعزم الدوران أكثر اتساقًا مع التحكم في العداء من الاختلال العشوائي، ولكن الإشعال، وتوصيل الوقود، وتقييد العادم، والتحكم في التعزيز، وتوقيت الصمام يمكن أن يخلق شكاوى مماثلة.

حشرجة الموت، والنقر، أو ركوب الدراجات المتكررة

يمكن للرافعة الخارجية السائبة أن تهتز، ويمكن للتروس المجردة أن تنقر عند التوقف، وقد يدور المشغل بشكل متكرر عندما لا تصل التغذية المرتدة إلى الهدف أبدًا. حدد موقع الضوضاء باستخدام طرق الاستماع الآمنة وقارنها بأوامر أداة الفحص. لا تضع أصابعك بالقرب من الرابط أثناء الاختبار النشط. المشغل الهادئ ليس بالضرورة صحيًا؛ قد لا يكون لديه قوة أو أمر أو محرك متوقف أو آلية منفصلة.

أدلة حالة الخمول أو الهزيل غير المتساوية

يمكن أن تؤدي أخطاء العداء إلى تغيير تعبئة الأسطوانة، لكن التصحيح الكبير لقطع الوقود في وضع الخمول غالبًا ما يشير بشكل مباشر إلى الهواء غير المقيس. تحقق من حشية السحب، ودائرة PCV، وصمام التطهير، وخط تعزيز الفرامل، والخراطيم المتشققة. الدليل المنفصل ل تغطي أعراض استبدال مشعب السحب قرار التجميع الأوسع؛ يجب أن يثبت الاختبار الحالي أدلة التحكم في العداء بدلاً من استخدام الخمول الخام وحده.

التسلسل التشخيصي بالدليل، وليس بتخمين الأجزاء

1. الحفاظ على الرموز وشروط التشغيل

قم بمسح كل وحدة ذات صلة قبل مسح أي شيء. لاحظ الرموز المعلقة والحالية والتاريخية. ابحث عن أحداث الجهد المنخفض، أو أخطاء الخانق، أو أخطاء الضغط المشعب، أو مشكلات الاتصال، أو رموز إمداد المشغل التي قد تؤدي إلى تعطيل تشغيل العداء. التقط موضع العداء المتحكم، والموضع الفعلي، ودورة العمل، وضغط المشعب، وزاوية الخانق، والحمل المحسوب، وزخارف الوقود، وسرعة المحرك حيثما يكون ذلك مدعومًا.

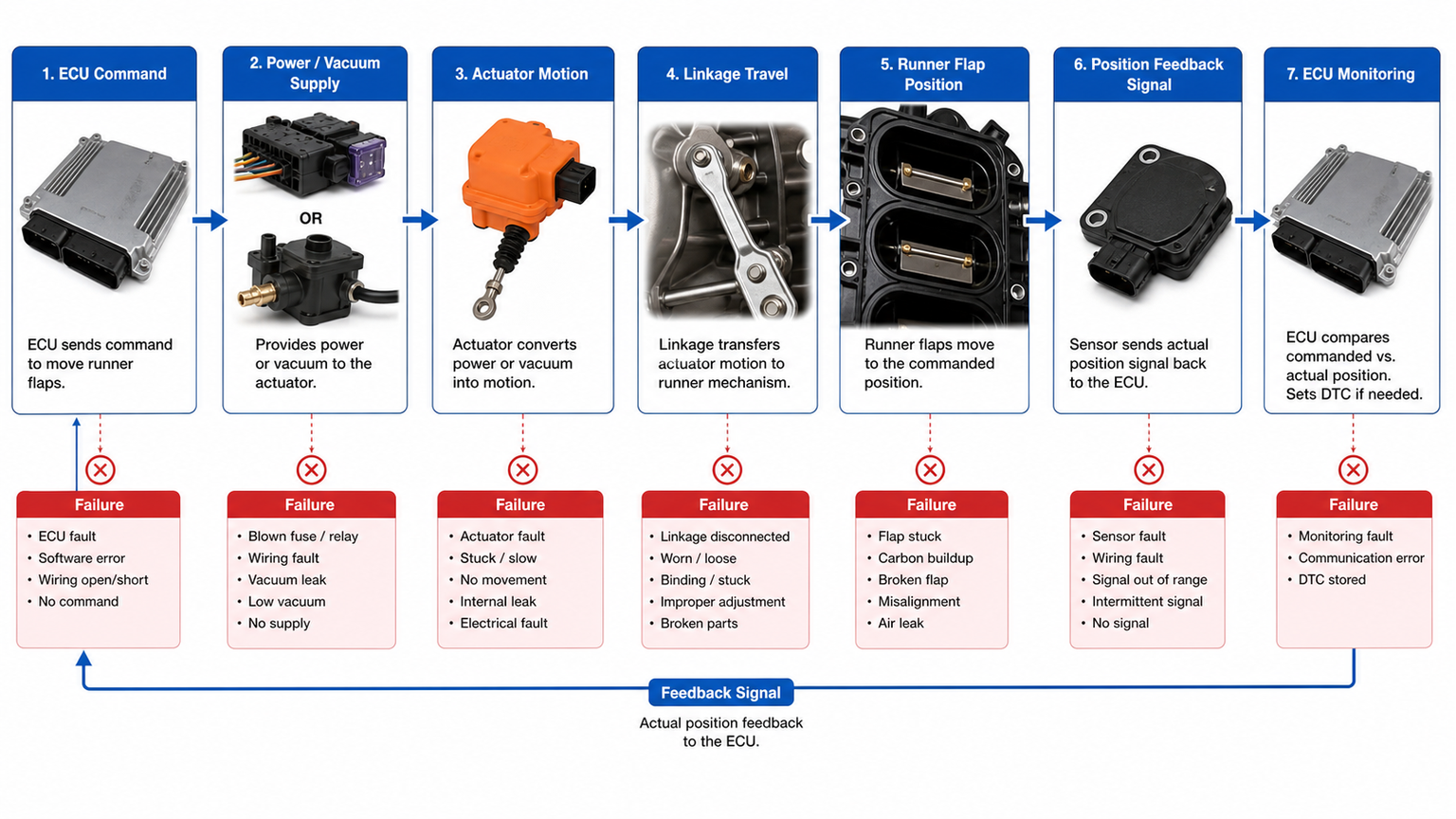

البيانات المطلوبة مقابل البيانات الفعلية هي نقطة فرعية

إذا تغير الأمر ولكن لم تتغير ردود الفعل، تحقق من نقل الطاقة، والتغذية الراجعة، والحركة الميكانيكية. إذا لم يتغير الأمر أو دورة العمل، فقد يكون النظام خارج ظروف التمكين الخاصة به أو يتم منعه بسبب خطأ آخر. إذا تغيرت التغذية المرتدة دون حركة مرئية للعمود، فقد تكون علاقة المستشعر أو الوصلة خاطئة. تحقق من بيانات المسح مقابل الملاحظة المادية بدلاً من قبول عنصر بيانات واحد بشكل منفصل.

2. افحص الآلية دون إجبارها

حدد موقع المشغل، والرافعة، ونهاية العمود، وخرطوم التفريغ، والملف اللولبي، والموصل. تحقق من وجود مشبك منفصل، أو ذراع متصدع، أو توقف مفقود، أو دخول الزيت أو الماء، أو أسلاك محكوكة، أو قفل مكسور، أو إصلاح لاصق سابق. قم بنقل الأجزاء التي يسمح بها إجراء الخدمة فقط. يمكن أن تصبح الأجزاء البلاستيكية هشة مع الحرارة والعمر؛ قد يؤدي إجبار العمود إلى تحويل تشخيص المشغل القابل للإصلاح إلى استبدال مشعب كامل.

3. فرع لاختبار الفراغ

قياس فراغ المصدر في الحالة المحددة. ثم تحقق مما إذا كان الملف اللولبي للتبديل يمر أو يحجب الفراغ عند الأمر. تطبيق فراغ تسيطر عليها على الحجاب الحاجز مع مضخة يدوية مناسبة ومراقبة كل من الحركة وعقد. يختلف الحجاب الحاجز الذي يتحرك ولكنه لا يحمل فراغًا عن الوصلة التي لن تتحرك حتى مع وجود فراغ ثابت. افحص صمامات الفحص والخزانات إذا فقد النظام السيطرة فقط أثناء التسارع.

لا تتجاوز الملف اللولبي كإصلاح دائم

قد يكون الفراغ المباشر مفيدًا كاختبار خاضع للرقابة، لكن الفراغ المستمر يمكن أن يحبس العدائين في الموضع الخاطئ ويخفي الخطأ الكهربائي أو خطأ التحكم. تحقق من مقاومة الملف اللولبي فقط وفقًا للمواصفات الصحيحة واتبع ذلك باختبار الدائرة المحملة، لأن الملف يمكن قياسه بشكل معقول بينما لا يستطيع الموصل أو المحرك حمل التيار.

4. فرع لاختبار المحرك الكهربائي

حدد كل طرف من مخطط الأسلاك: مصدر البطارية، أو مصدر الإشعال، أو الأرض، أو التحكم، أو الجهد المرجعي، أو عودة المستشعر، أو اتصال الشبكة. المسبار الخلفي فقط باستخدام الأدوات المعتمدة. تأكد من جهد الإمداد وسلامة الأرض تحت الحمل، وليس فقط مع فصل الموصل. قد يُظهر الطرف المتآكل جهد البطارية على مقياس المعاوقة العالية ولكنه ينهار عند تشغيل المحرك.

حماية وحدة التحكم

لا تقم بتطبيق جهد البطارية على وحدة تحكم أو محطة تغذية مرتدة غير معروفة. تحتوي بعض المحركات على إلكترونيات وتتواصل رقميًا. استخدم اختبارًا ثنائي الاتجاه معتمدًا حيثما كان ذلك متاحًا ولاحظ التيار والموضع والصوت. إذا كان الإجراء يسمح باختبار المقاومة، فافصل الوحدات المطلوبة واحترم المواصفات المعتمدة على درجة الحرارة.

5. فصل الكربون عن ضعف المحرك

يمكن أن يؤدي فصل المحرك عن العمود، عندما تسمح الشركة المصنعة بذلك، إلى الكشف عما إذا كان المحرك يعمل بشكل طبيعي دون تحميل مشعب وما إذا كان عمود التشغيل يتحرك بسلاسة خلال النطاق المسموح به. يمكن أن تزيد الرواسب الثقيلة من قوة الانفصال، في حين أن التروس البالية قد تحرك رافعة غير محملة ولكنها تتوقف عند الاتصال. فحص المواد المفقودة أو تآكل العمود؛ لا يمكن للتنظيف استعادة العمود السائب أو السدادة المكسورة.

6. إجراء التكيف فقط بعد الفحوصات الميكانيكية والكهربائية

تتعلم بعض الأنظمة التوقف المفتوح والمغلق بعد فصل البطارية أو استبدال المحرك أو استبدال المشعب أو خدمة البرنامج. يمكن أن يكون فشل التكيف نتيجة لآلية ملتصقة، أو جزء غير صحيح، أو جهد منخفض، أو خطأ في التغذية المرتدة. لن يؤدي تكرار إجراءات إعادة التعلم إلى إصلاح تلك الحالات. قم بتثبيت جهد البطارية واتبع المتطلبات الدقيقة للمفتاح ودرجة الحرارة وأداة المسح.

كيف تغير الأخطاء الشائعة الأدلة

إصلاح المحرك أو استبدال المشعب؟

يتم تحديد حدود الخدمة من خلال البناء والأضرار. يمكن استبدال الحجاب الحاجز الفراغي أو الملف اللولبي أو المشبك أو المشغل الكهربائي المفهرس بشكل منفصل إذا كان العمود الداخلي واللوحات سليمة. عادة ما يكون المشعب الكامل هو النطاق الأكثر أمانًا عند تآكل العمود، أو تلف الغطاء، أو كسر السدادة، أو تشقق تركيب المشغل، أو عدم إمكانية إزالة التلوث الداخلي من خلال عملية معتمدة، أو عدم قيام الشركة المصنعة بصيانة الجزء المعطل بشكل منفصل.

عندما يكون من الممكن الدفاع عن إصلاح أحد المكونات

• المكون الفاشل متاح للتطبيق والمراجعة الدقيقين.

• يتحرك عمود العداء بسلاسة وليس له لعب غير مقبول.

• اللوحات والتوقفات والإسكان وحوامل المشغل سليمة.

• يوفر البديل الموصل الصحيح وهندسة الرافعة والسفر ونطاق الملاحظات.

• اكتمل التكيف المطلوب وتوافق الوضع المسيطر مع الوضع الفعلي.

عندما يقلل مشعب السحب الكامل من المخاطر

يتجنب التجميع المتكامل نقل آلية داخلية مهترئة إلى مشغل جديد. وقد تشتمل أيضًا على أختام أو أجهزة استشعار أو أجهزة تثبيت، لكن المحتويات تختلف حسب رقم الجزء. تأكد مما إذا كانت الوحدة المقترحة تتضمن محرك التشغيل، أو مستشعر الموضع، أو مشغل الفراغ، أو الملف اللولبي، أو الحشيات، أو أجهزة سكة الوقود، أو غيرها من الملحقات. لا تعد أبدًا بتضمين أجزاء من صورة تمثيلية.

مطابقة OE والتحقق من أوامر البيع بالجملة

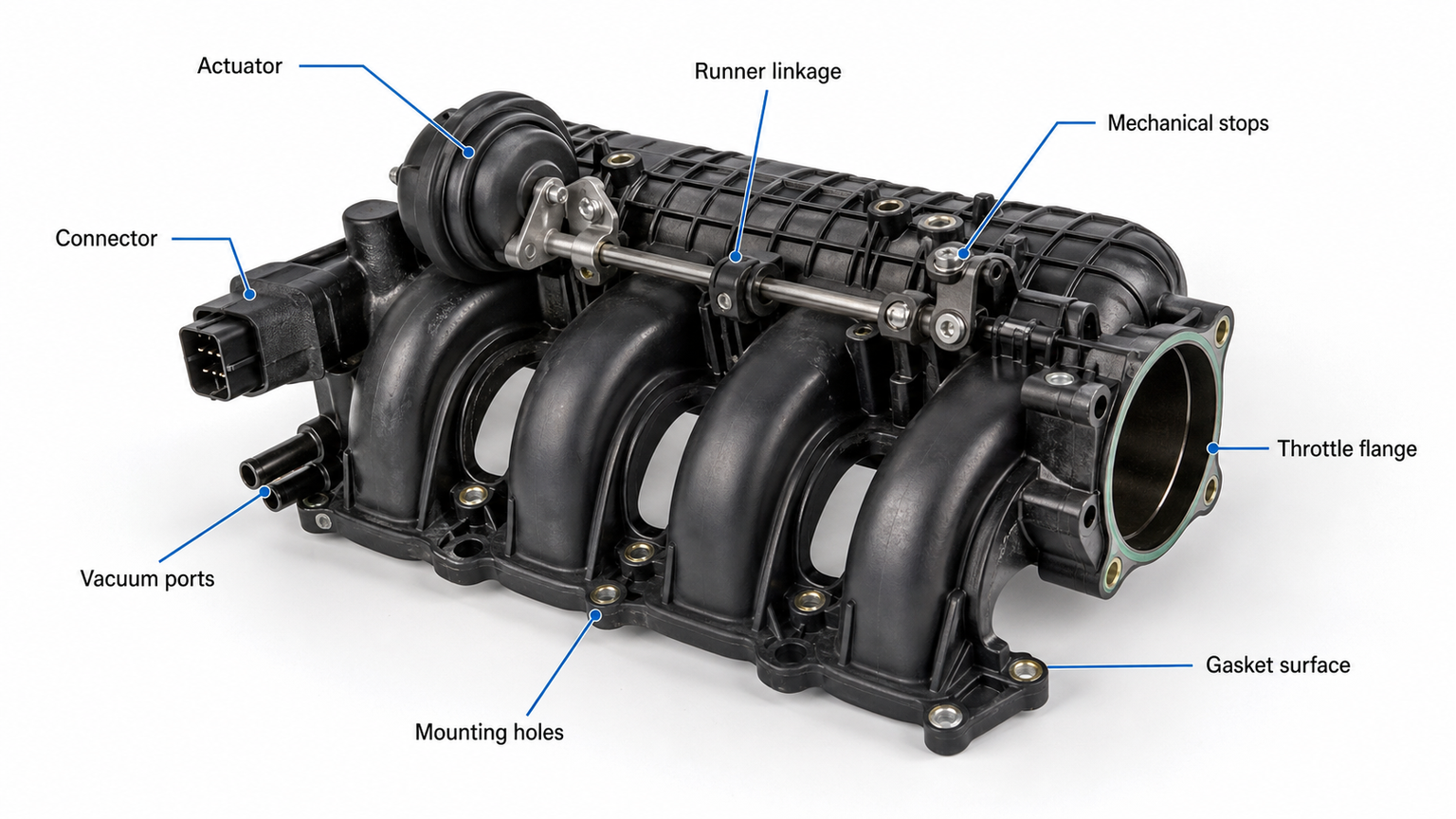

يمكن أن تتغير إعدادات التحكم في العداء خلال نفس سنة الطراز وعائلة المحرك. مطابقة رقم المعدات الأصلية، وبيانات تعريف السيارة، ورمز المحرك، والسوق، وتكوين الانبعاثات، والمواد المتعددة، وعدد المنافذ، وتصميم الموصل والدبوس، وتوجيه المحرك، وترتيب منفذ التفريغ، وتوفير المستشعر، وشفة جسم الخانق، وحوامل قضبان الوقود، ووصلة العداء. قارن الصور من نفس الزوايا وتأكد من الاستبدالات من خلال كتالوج موثوق.

ل برنامج ما بعد البيع ، الموافقة على عينة باستخدام معايير وظيفية بدلا من المظهر وحده. تحقق من الاحتفاظ بالموصل، وسير المشغل، وثبات التغذية الراجعة حيثما أمكن، وإمساك الفراغ، وإيقاف التكرار، والتشغيل الحر للعمود، واستواء سطح الختم، وأمان الإدخال، ونظافة المنفذ، ومجموعة الحشيات المضمنة. يجب أن تدعم العبوة المشعب دون تحميل ذراع العداء أو حلمة التفريغ أو المستشعر أو شفة الخانق.

المعلومات المطلوبة لعرض أسعار مفيد

أرسل مرجع المعدات الأصلية، وبيانات التطبيق المشتقة من VIN حيثما كان ذلك مناسبًا، ورمز المحرك، والملصق الواضح وصور الموصل، ونوع المحرك، ومنفذ التفريغ وطرق عرض الوصلة، والمناظر الأمامية والخلفية المتعددة، والنتيجة التشخيصية التي حددت الحدود الفاشلة، والكمية المطلوبة، والوجهة، وتوقعات التعبئة والتغليف. استخدم اليكدورا تنزيلات الكتالوج لمراجعة النطاق و صفحة الاتصال لطلب خاص بالتطبيق.

يجب أن ينفصل الموزعون الذين يخدمون الأساطيل المختلطة التطبيقات على الطريق السريع من تطبيقات خارج الطريق السريع . يمكن لدورة العمل، والترشيح، والاهتزاز، وختم الموصل، والوصول إلى الخدمة أن تغير نمط الفشل العملي حتى عندما يكون مبدأ التحكم مشابهًا. تنتمي المكونات الحرارية ذات الصلة إلى نطاق تبريد المحرك ، ولكن لا ينبغي إدراجها في تشخيص IMRC إلا إذا كان الدليل يربطها.

بناء مواصفات الشراء من الحدود الفاشلة

إذا كان الاختبار يحدد فقط الملف اللولبي الفراغي الخارجي، فيجب أن تصف مواصفات الشراء تخطيط المنفذ والموصل الكهربائي ومتطلبات الملف/التحكم والقوس واتجاه الخرطوم. إذا تسرب الحجاب الحاجز، سجل طول قضيبه، وتركيب النهاية، والسكتة الدماغية، واتجاه الزنبرك، ومراكز التركيب، والاتصال الفراغي. إذا كان العمود الداخلي متماسكًا أو كان الغطاء مفككًا، فاقتبس استكمال مشعب السحب وتحديد كل مكون منقول. تمنع طريقة الحدود الأولى هذه عامًا الاستفسار عن المنتج من أن يصبح وعدًا لم يتم التحقق منه بتضمين المشغل.

مراقبة المراجعة ومخاطر الاستبدال

قد يكون المشعب الذي تم استبداله صحيحًا فقط مع البرامج المحدثة، أو الحزام المعدل، أو الحشية المختلفة، أو الأجهزة المنقولة. سجل كلاً من مراجع المعدات الأصلية الأصلية والبديلة وتحقق من مصدر الاستبدال. أثناء الموافقة على العينة، قارن ملصق المحرك، ومفتاح الموصل، والتوقفات الميكانيكية، واتجاه العمود، واستجابة المستشعر، وختم المنفذ مع المرجع المحتفظ به. تعتبر هذه الفحوصات أكثر فائدة من الاعتماد على نطاق واسع وصف ما بعد البيع.

حماية نظام العداء في التخزين والعبور

قم بتغطية المنافذ المفتوحة دون إدخال مواد سائبة في العدائين. ادعم الهيكل، وليس ذراع المحرك أو حلمة التفريغ. حافظ على الوحدة نظيفة وجافة، ولا تكدس الوزن على حواف الغلق البلاستيكية. يجب أن تسجل خطة فحص الجملة حالة الكرتون، وأغطية المنافذ، وإمكانية تتبع الملصق، والحشيات المضمنة، وحماية الموصل، وحركة العداء الحرة حيثما يسمح الإجراء المعتمد بذلك. استخدم الكتالوجات المتاحة لمحاذاة البيانات المرجعية، ثم إرسال اختلافات التطبيق التي لم يتم حلها من خلال قناة الاستفسارات الفنية . إذا كان العميل هو أيضا مصادر أجزاء نظام التبريد ، احتفظ بهذه العناصر ومعايير الفحص الخاصة بها منفصلة عن مجموعة مدخل الهواء.

التعليمات

هل يمكنني القيادة مع وجود خطأ في التحكم في عداء مشعب السحب؟

المخاطر تعتمد على ما فشل

قد يؤدي المجرى الثابت إلى تقليل الأداء أو زيادة الانبعاثات بشكل أساسي، ولكن يمكن أن يؤدي وجود رفرف فضفاض أو وصلة مكسورة أو تسرب هواء شديد أو جزء داخلي منفصل إلى خلق مخاطر أكبر. قم بالتشخيص على الفور واتبع إرشادات صانع السيارة بدلاً من افتراض أن كل رمز عداء آمن بنفس القدر.

هل يعني P2004 أنه يجب استبدال مشعب السحب؟

لا؛ فهو يحدد نتيجة التحكم

يصف P2004 عادةً نتيجة العداء عالقة ومفتوحة. تأكد من الأمر البنكي أو الفراغي أو الكهربائي، والحركة الفعلية، والربط، والتغذية الراجعة، والتكيف قبل تحديد ما إذا كان المشغل أو المشعب هو المسؤول.

هل يمكن لتنظيف الكربون إصلاح الخلل؟

فقط عندما تكون الودائع هي السبب المؤكد ويتم الموافقة على التنظيف

قد يؤدي التنظيف إلى استعادة عمود الصوت الميكانيكي المرتبط بالودائع. لا يمكنه إصلاح المحاور البالية، أو اللوحات المكسورة، أو التروس المجردة، أو العلب المتشققة، أو أجهزة الاستشعار الفاشلة، أو الأسلاك التالفة. منع الحطام من دخول المحرك.

هل يمكن استبدال المشغل بشكل منفصل؟

تحقق من حدود الخدمة المفهرسة

بعض المحركات الكهربائية والفراغية عبارة عن أجزاء خدمة منفصلة؛ تتم معايرة البعض الآخر أو توفيره فقط مع المشعب. قم بمطابقة مرجع OE الدقيق وهندسة الرافعة والموصل والسفر ومتطلبات التكيف.

ما الذي يثبت نجاح الإصلاح؟

يجب أن تتفق القيادة والحركة والتغذية الراجعة وسلوك الطريق

تحقق من عدم إعادة ضبط الرموز، ومتابعة الوضع الفعلي والفعلي بشكل صحيح، والوصول إلى كلتا المحطتين دون ضوضاء غير طبيعية، وأن زخارف الوقود وقابلية القيادة مناسبة، وأن الشكوى لا تعود في ظل ظروف التشغيل الأصلية.

CTA خاص بالمنتج

لمطابقة استبدال التحكم في العداء، أرسل إلى Elecdura رقم المعدات الأصلية المتشعبة، وتطبيق المحرك، وصور الموصل والوصلة، وهندسة المحرك، وتخطيط منفذ التفريغ، والأدلة التشخيصية، ومتطلبات الأجزاء المضمنة، وكمية الطلب. تحدد هذه التفاصيل ما إذا كان الاقتباس الصحيح عبارة عن مشغل منفصل، أو مكون تحكم داعم، أو مشعب سحب كامل بدلاً من مجموعة متشابهة بصريًا ولكنها غير متوافقة.
