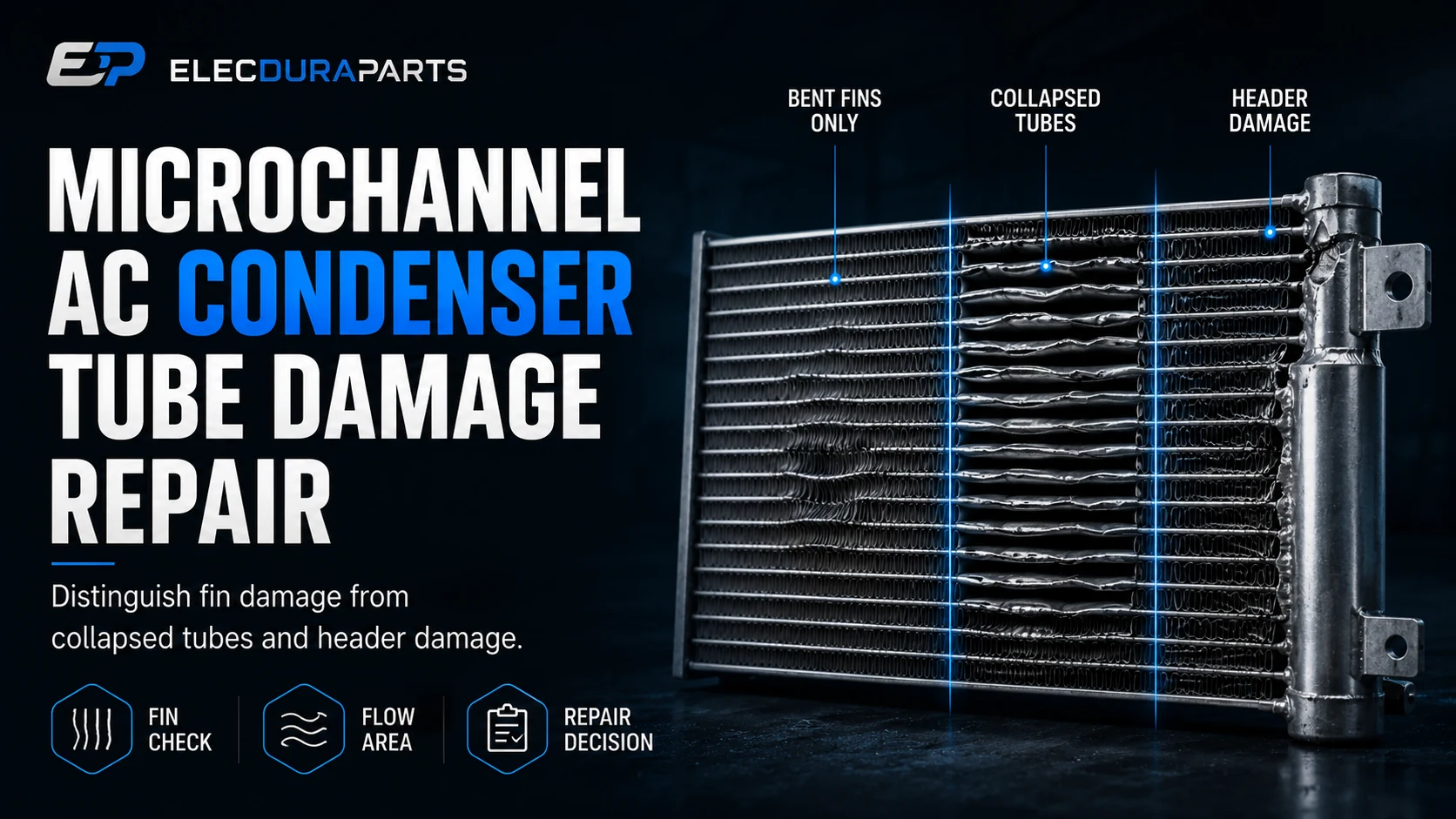

يختلف تلف أنبوب مكثف التيار المتردد Microchannel عن تلف الزعانف العادية. تقوم زعانف الألمنيوم الرفيعة بنقل الحرارة بين الهواء وأنابيب التبريد المسطحة، بينما يحتوي كل أنبوب على عدة منافذ داخلية صغيرة تحمل سائل التبريد عالي الضغط. يمكن في بعض الأحيان تقويم الزعانف دون فتح الدائرة؛ قد يفقد الأنبوب المكسور أو المتصدع أو المثقوب أو المنهار داخليًا سلامة الضغط أو منطقة التدفق وعادةً لا يمكن استعادته عن طريق تمشيط الزعانف.
يعتمد قرار الإصلاح على الهيكل التالف، وكمية مرور مادة التبريد المتبقية، وما إذا كان القلب يتسرب بموجب اختبار معتمد، وما إذا كان التشوه قد أزعج الوصلات المجاورة من الأنبوب إلى الرأس. يمكن أن يكون المكثف مانعًا للتسرب ولكن أداءه ضعيف نظرًا لأن العديد من المنافذ الداخلية مقيدة. يمكن أيضًا أن يبدو مقبولًا من الناحية التجميلية بينما لا يفتح الشقوق الشعرية إلا بالضغط أو الاهتزاز أو التمدد الحراري.
لهذا السبب، قم بتوثيق كلا الوجهين والحوامل المحيطة وأدلة التشغيل الكاملة بعناية قبل أن تغير أي أداة زعنفية نمط الضرر الأصلي بشكل دائم ولا رجعة فيه.
قبل الحكم على الضرر، حدد الوحدة الدقيقة من خلال نطاق مكثف التيار المتردد . مطابقة رقم OE، والأبعاد الأساسية، واتجاه الأنبوب، ومواقع المنافذ، ومجفف جهاز الاستقبال المتكامل ونقاط التثبيت. ال يوضح كتالوج مكثف سيارات الركاب لماذا لا يثبت العرض والارتفاع المتساويان التصميم الداخلي أو الإعداد المتساوي.
الإجابة السريعة: تحديد ما إذا كان الأنبوب لا يزال يعمل أم لا
يكون إصلاح الزعانف معقولاً فقط عندما يظل أنبوب غاز التبريد الموجود أسفل الزعانف سليمًا هندسيًا ومحكمًا ضد التسرب ومفتوحًا بدرجة كافية، وعندما لا تؤدي عملية التقويم المعتمدة إلى قطع الأنبوب. إذا كان الأنبوب المسطح مجعدًا أو ممزقًا أو مثقوبًا أو مفلطحًا عبر منافذه الداخلية أو تم سحبه من الرأس أو تسرب في مفصل نحاسي، فلا يمكن لتقويم الزعانف استعادة وظيفة التبريد الخاصة به.
الضرر الملحوظ |
التأثير الوظيفي المحتمل |
اتجاه القرار |
طي الزعانف الخفيفة. أنبوب مستقيم وجاف |
تقليل تدفق الهواء الموضعي |
قد يكون من الممكن تصحيح الزعانف بعناية |
سحق الزعانف في وجه الأنبوب |
فقدان تدفق الهواء. ممكن تآكل الأنبوب المخفي |
كشف وفحص الأنبوب قبل اتخاذ القرار |
أنبوب مسطح منبعج بدون تجعد حاد |
قد يتم تقليل بعض مساحة المنفذ الداخلي |
تقييم العمق والمدى وتأثير نقل الحرارة |
الأنبوب مجعد أو مطوي بشكل حاد |
يمكن أن تنهار المنافذ الداخلية؛ خطر كسر التعب |
عادة ما يتمتع الاستبدال بموثوقية أقوى |
الزيت الطازج/الصبغة، الفقاعات أو استجابة الكاشف في الأنبوب |
حدود الضغط مفتوحة |
استبدل أو استخدم فقط إصلاحًا احترافيًا معتمدًا |
أنبوب النازحين في الرأس |
وأكد المفصل النحاسي؛ يمكن أن يتطور التسرب لاحقًا |
فحص المفصل والتركيب؛ الاستبدال مطلوب في كثير من الأحيان |
كيف يتم بناء مكثف Microchannel
تحتوي الأنابيب المسطحة على العديد من منافذ التبريد المتوازية
على عكس الأنبوب الدائري البسيط، يقوم قذف القنوات الدقيقة بتقسيم التدفق بين ممرات صغيرة متعددة. تدعم الشبكات الداخلية الجدران المسطحة وتفصل المنافذ. قد يؤدي الانبعاج إلى انهيار الجدار الخارجي فقط أو عدة منافذ أو الأنبوب الكامل، اعتمادًا على العمق والاتجاه. لا يمكن للمظهر الخارجي وحده أن يكشف عن منطقة التدفق المتبقية بدقة.
سمك الأنبوب وهندسة المنفذ خاصان بالتصميم
لا تستنتج عدد المنافذ الداخلية أو سمك الجدار أو التشوه المسموح به من مكثف آخر. يختلف المورد والتطبيق ودوائر التبريد والتصميم الأساسي. قد تكون العلامة الضحلة المقبولة في إحدى عمليات البثق حاسمة في عملية أخرى.
تقوم الزعانف بتوصيل جانب الهواء بجانب المبرد
يتم لحام الزعانف المموجة بين الأنابيب وإنشاء سطح لنقل الحرارة. تعمل الزعانف المنحنية على منع أو إعادة توجيه الهواء ولكنها لا تحمل مادة التبريد. تعتمد إمكانية إصلاحها على إمكانية الوصول ودرجة الطي والتآكل وسلامة النحاس وخطر اتصال الأداة بجدار الأنبوب الرقيق.
لا يمكن تقدير نسبة تدفق الهواء من صورة واحدة
موقع الضرر، وتغطية المروحة، وكثافة الزعانف، وتكديس المبادل الحراري، والتلوث، كلها تؤثر على تدفق الهواء. قم بقياس أو مقارنة توزيع درجة الحرارة وسلوك النظام بدلاً من تعيين نسبة خسارة عامة لرقعة مرئية.
توزع الرؤوس التدفق وتمسك بمفاصل الأنبوب
ينضم كل أنبوب إلى رأس من خلال واجهة ملحومة. يمكن أن يؤدي التأثير الذي يدفع القلب إلى تحميل هذه المفاصل حتى لو حدثت الضربة بين الرؤوس. يجب أن يتم تتبع الزيت أو الصبغة بالقرب من الرأس إلى وصلة الأنبوب الدقيقة أو الغطاء النهائي أو منفذ المشعب أو وصلة المجفف المتكاملة.
تصنيف الضرر قبل لمس القلب
قد تؤثر قمم الزعانف المطوية قليلاً دون ملامسة الأنبوب على المظهر بشكل أساسي. قارن المنطقة المتضررة بإجمالي الوجه النشط وافحص الحطام المدمج. إذا كان التصحيح مبررًا، فاستخدم أداة وتقنية متوافقة مع تباعد الزعانف وقم بحماية الأنبوب.
توقف عند ربط الزعنفة بالأنبوب أو قطعه
يمكن لمشط الزعنفة سحب حافة حادة عبر الألومنيوم أو سحب الزعنفة النحاسية بعيدًا. لا تمرر المشط بالقوة عبر الجزء الذي يخفي فيه المعدن المطوي الأنبوب. فتح الوصول تدريجيا وفحص تحت التكبير.
تآكل جدار الأنبوب
قد يؤدي الانبعاج الناعم إلى تقليل المساحة الداخلية دون إحداث صدع فوري. سجل طوله وعرضه وعمقه وموضعه وعلاقته بالدعامات. افحص الجانب المقابل لأن الانتفاخ الخلفي أو علامة التلامس يمكن أن تكشف عن سحق أعمق من المنظر الأمامي.
لا يقيس اختبار التسرب مساحة التدفق المتبقية
يمكن للأنبوب المغلق ولكن المسطح أن يمرر حاجز الضغط مع تقييد توزيع مادة التبريد. الجمع بين اختبار النزاهة وتوحيد درجة الحرارة وسلوك الضغط والتقييم البدني. لا تطلق على النواة اسم 'جيد' لمجرد عدم ظهور فقاعات.
تجعد حاد أو انقسام أو ثقب
يركز التجعد على الضغط وقد يؤدي إلى كسر الشبكات الداخلية أو الجدار الخارجي. الثقوب والانشقاقات تفتح حدود الضغط مباشرة. لا تعمل الرقع اللاصقة والحشوات السطحية على إعادة إنشاء الممرات الداخلية للبثق أو القوة النحاسية.
يمكن للتدوير الحراري أن يفتح صدعًا هامشيًا
قد يخطئ اختبار المقعد البارد في حدوث صدع ينمو تحت الضغط ودرجة الحرارة. اتبع إجراءات صانع المكثف أو السيارة فيما يتعلق بوسط الاختبار والضغط والمدة؛ لا تتجاوز أبدًا الحد المعتمد أو تستخدم الأكسجين.
تشويه الرأس والتركيب
يمكن أن تؤدي علامة التبويب المنحنية إلى تحريف القلب عند تثبيته في السيارة. يمكن للرأس المتحرك تحميل العديد من وصلات الأنابيب. تحقق من الأبعاد القطرية والمستوى ومواضع الأقواس وما إذا كانت المنافذ محاذية دون الضغط على الخراطيم.
حدد موقع تسرب غاز التبريد بشكل صحيح
تنظيف الزيت القديم والصبغة قبل الاختبار
قم بتوثيق البقعة الأصلية، ثم قم بتنظيف الأنبوب والزعانف والرؤوس والمنافذ المتعددة ومناطق التجميع السفلية باستخدام منتجات متوافقة. تدفق الهواء والجاذبية ينشران الزيت. يجب التمييز بين الأدلة الجديدة والبقايا التي خلفها تسرب أو خدمة سابقة.
تتبع إلى الحافة الرطبة الأولى
الزيت الموجود أسفل الرقعة التالفة لا يثبت تسرب الرقعة. اعمل للأعلى وعكس تدفق الهواء، وافحص كلا الوجهين وانظر داخل قنوات الزعانف. تأكد من المصدر باستخدام كاشف معتمد، أو تتبع الغاز، أو الضغط أو محلول الفقاعات.
استخدم وسيلة اختبار آمنة وضغط متحكم فيه
قم باستعادة مادة التبريد قبل فتح الدائرة. استخدم فقط طريقة الاختبار المذكورة في معلومات الخدمة ولاحظ الحد الأقصى للضغط. يتسبب هواء المتجر غير المنضبط في إدخال الرطوبة ويمكن أن يخلق خليطًا متفجرًا مع الزيت؛ الأكسجين محظور.
حماية الأدلة لمراجعة الموردين
سجل وسط الاختبار والضغط ووقت التثبيت ودرجة الحرارة المحيطة والكاشف الدقيق أو موقع الفقاعة. قم بتصوير ملصق المكثف ورقم المعدات الأصلية والضرر والتعبئة وتركيب السيارة. إن صورة الفقاعات العامة دون شروط الاختبار هي دليل ادعاء ضعيف.
التفريق بين تسرب الأنبوب وتسرب الكتلة المتعددة
يمكن أن تأتي الصبغة القريبة من حافة القلب من ختم الخط القابل للإزالة. افحص المقعد الدائري وكتلة المشعب وحمل الترباس بشكل منفصل. المادة 6 يجب تطبيق الحدود التشخيصية المشتركة المتشعبة قبل إدانة الأنبوب.
قياس عواقب الجانب الجوي
فحص انسداد الوجه والعمق
تقدير المنطقة الأمامية المتضررة فقط كملاحظة هندسية موثقة، وليس مطالبة بأداء التبريد. سجل ما إذا كان الضرر يقع أسفل أقوى منطقة في المروحة، أو خلف عارضة الصدمات، أو في زاوية سيئة التهوية. قم بإزالة الحطام الخارجي دون دفعه إلى العمق.
تحقق من مكدس المبادل الحراري بالكامل
يمكن أن تتواجد الأوراق والأوساخ بين المكثف والرادياتير، بينما تعمل زعانف الرادياتير المنحنية خلف المكثف على زيادة المقاومة. تقييم مجموعة مروحة التبريد وختم الكفن واتجاه تدفق الهواء قبل تعيين الضغط العالي فقط على انبعاج المكثف المرئي.
استخدم توزيع درجة الحرارة للعثور على المسارات غير النشطة
تحت الحمل المتحكم فيه، قارن أنماط درجة حرارة السطح مع طرق الاتصال أو التصوير الحراري المناسبة. قد يشير الشريط غير النشط باستمرار إلى تقييد توزيع مادة التبريد، ولكن الانبعاثية والانعكاسات واختلافات تدفق الهواء يمكن أن تكون مضللة. تأكد من الضغط ومعرفة الدائرة.
يؤدي التكثيف وتغير الطور بشكل طبيعي إلى خلق تدرجات في درجة الحرارة. يعتمد النمط المتوقع على الدائرة والحمل. استخدم الصور الحرارية نسبيًا، بمقياس ثابت وظروف تشغيل.
مراقبة ضغط التفريغ واستجابة المروحة
يمكن أن يؤدي تدفق الهواء المقيد إلى رفع حمل الضاغط، خاصة في وضع الخمول. سجل الحالة المحيطة، وشحن غاز التبريد بالطريقة المحددة، وأمر المروحة أو سرعتها، وضغط الشفط/التفريغ، ودرجات حرارة الخط. المكثف التالف هو أحد الأسباب المحتملة لارتفاع ضغط الرأس.
قم بفصل قيود التبريد المخفية عن الأضرار المرئية من جانب الهواء
يمكن للأنبوب المسحوق أن يقيد مرورًا واحدًا للمكثف بينما تستمر الممرات المجاورة في رفض الحرارة. قد تكون النتيجة تحولًا مفاجئًا أو غير متساوٍ في درجة حرارة السطح بدلاً من نواة ساخنة موحدة. قارن الجزء التالف مع مسار غاز التبريد المعروف، ثم قم بمراجعة الجزء التالف بالكامل تكوين المكثف . لا تفترض أن الانبعاج المرئي هو التقييد لمجرد أن ضغط النظام مرتفع؛ قد يؤدي وجود جهاز استقبال-مجفف متكامل أو اتصال مشعب أو تلوث في مكان آخر إلى ظهور نفس الشكوى.
استخدم سلوك الضاغط كدليل داعم وليس كدليل لتحديد الموقع
ارتفاع ضغط التفريغ، درجة الحرارة الحالية أو قذيفة يدل على أن يعمل ضاغط التيار المتردد في مواجهة حمل أكبر، لكنه لا يحدد موقع القيد. تأكد من تدفق الهواء أولاً من خلال المتطابقة تجميع المروحة ، والتحقق من الشحن بالطريقة المعتمدة، ثم استخدام علاقات درجة الحرارة عبر المكثف والمكونات الأخرى عالية الجانب. إذا كان النظام يحتوي على حطام نتيجة فشل الضاغط، فقد تظل مشكلة الضغط قائمة حتى بعد تقويم الزعانف التالفة بشكل واضح.
سجل تسلسل الاختبار في السيارة أو ملف الضمان وقارنه مع Elecdura التشخيص ذات الصلة موارد وهذا يمنع المراجع اللاحق من التعامل مع قراءة الضغط بعد الإصلاح كدليل على أن الانبعاج الأصلي هو سبب الخلل. يجب أن يوضح التشخيص الحدود التي تم التحقق منها: انسداد تدفق الهواء، أو انهيار المنفذ الداخلي، أو التسرب النشط، أو التلوث أو أي قيود أخرى على الجانب العلوي.
هل يمكن إصلاح أنبوب Microchannel؟
استقامة الزعانف ليست إصلاحًا للأنبوب
قد تؤدي استقامة الزعانف إلى استعادة جزء من مسار الهواء عندما يكون الأنبوب سليمًا. لا يمكنها إعادة فتح المنافذ الداخلية المكسورة أو إعادة بناء شبكة مكسورة أو استعادة وصلة نحاسية للأنبوب/الرأس. احتفظ بمطالبتي الإصلاح منفصلتين في أمر العمل.
يتطلب اللحام أو اللحام تقييمًا متخصصًا
الألومنيوم الرقيق والتلوث الداخلي والوصول والمفاصل النحاسية القريبة تجعل الإصلاح الميداني صعبًا. يمكن للحرارة المضافة أن تلحق الضرر بالزعانف المجاورة أو تفتح المفاصل الأخرى أو تترك تدفقًا بالداخل. استخدم فقط طريقة إصلاح مؤهلة ومعتمدة مع التحقق من الضغط والنظافة المحددة.
قد تظل الرقعة المختومة تشكل قيودًا
إغلاق الثقب الخارجي لا يعني بقاء المنافذ الداخلية مفتوحة. يجب أن يفي القسم الذي تم إصلاحه بكل من سلامة الضغط ووظيفة تدفق مادة التبريد. إذا لم يكن من الممكن إثبات ذلك، فإن الاستبدال يوفر حدود موثوقية أكثر وضوحًا.
عزل الأنبوب ليس خيارًا عالميًا
تسمح بعض المبادلات الحرارية الصناعية بعزل المسارات التالفة، ولكن تختلف دوائر القنوات الدقيقة في السيارات والسعة وتوجيهات الخدمة. لا تقم بتوصيل أو تجعيد الأنبوب ما لم توافق الشركة المصنعة صراحةً على الطريقة والأداء الناتج.
إصلاح أو استبدال جدول القرار
النتيجة التي تم التحقق منها |
الإجراء المحتمل |
التحقق مطلوب |
انحناء بسيط للزعانف؛ صوت وصلات الأنبوب والنحاس |
تصحيح الزعانف بعناية |
فحص الأنبوب البصري وتدفق الهواء وأداء النظام |
سحق الزعانف الثقيلة ولكن الأنبوب غير مرئي بعد |
فضح للتفتيش. لا توافق بعد |
هندسة الأنبوب واختبار التسرب |
دنت المحلية على نحو سلس. لا تسرب |
يعتمد القرار على منطقة التدفق المتبقية والموقع |
القياس الفيزيائي وتوزيع درجة الحرارة وبيانات النظام |
تجعد حاد أو انهيار متعدد المنافذ |
استبدل الجزء الأساسي/التجميع في معظم تطبيقات السيارات |
الإعداد الدقيق والتحقق من النظام ذي الصلة |
ثقب أو شرخ أو تسرب أنبوب نشط |
إصلاح أو استبدال متخصص معتمد |
سلامة الضغط والنظافة ووظيفة التدفق |
إزاحة الرأس أو المفاصل المجهدة المتعددة |
استبدال التجمع |
تم تصحيح هندسة التركيب والاصطدام |
منع تكرار الضرر أثناء التثبيت
تصحيح هندسة جانب السيارة أولاً
افحص دعامات المصد وحوامل الرادياتير والعوازل والأقواس والمبادلات الحرارية المجاورة. يمكن للمكثف الجديد الذي يتم دفعه إلى الهيكل الأمامي المشوه أن يؤدي إلى تشقق الأنابيب أو الرؤوس. يجب أن تتم محاذاة فتحات التثبيت دون ثني القلب.
يجب أن تجتمع منافذ الخرطوم دون تحميل مسبق
تحقق من هندسة الكتلة المتشعبة، والحلقة O، والمسمار، وتوقيت الخط الصلب. استخدم نطاق مطابقة منفذ المكثف ولا تقم بسحب الخط إلى مكانه باستخدام مسمار التثبيت الخاص به.
حماية الوجه أثناء الخدمة
لا تعتمد الأدوات على القلب أو تدفع الخراطيم من خلال الزعانف. احتفظ بالألواح الواقية في مكانها حتى اكتمال العمل المحيط. قم بإزالتها قبل التشغيل وتأكد من عدم وجود عبوات تعيق تدفق الهواء.
تصحيح تدفق الهواء والشحن قبل التحقق من الصحة
يلزم التحقق من شحن غاز التبريد والمكدس النظيف وتشغيل المروحة بشكل صحيح لتقييم القلب الجديد. ال لا ينبغي أن يتعرض ضاغط التيار المتردد لاختبارات الضغط العالي المتكررة أثناء بقاء أخطاء تدفق الهواء.
مطابقة الجملة والتفتيش الوارد
رقم OE وتطبيق السيارة/المعدات؛
العرض الأساسي والارتفاع والسمك واتجاه الأنبوب؛
مواضع علامات التبويب المتصاعدة والأبعاد القطرية؛
تخطيط منفذ التبريد وقياسات كتلة المتشعبة؛
التكوين المتكامل لجهاز الاستقبال والمجفف؛
صور الضرر واختبار التسرب ؛
الكمية المطلوبة والتعبئة والتغليف ومتطلبات العلامة الخاصة.
أرسل هذه التفاصيل من خلال برنامج المكثف بالجملة . إلكدورا يمكن لدعم مصادر ما بعد البيع تنسيق المراوح والضواغط والخراطيم ذات الصلة، ولكن يجب مطابقة كل مكون من الأدلة الخاصة به.
يجب أن تحمي العبوة القلب من الحمل المركز
يجب أن تعمل كتل الزوايا على تقييد الإطار بدلاً من الضغط على الأنابيب أو الزعانف. يجب أن تظل أغطية المنافذ سليمة، ويجب أن تقاوم الصناديق الكرتونية ضغط التراص. يجب أن يسجل الفحص الوارد المستوى الأساسي ومحاذاة علامة التبويب وحماية المنفذ وتلف الوجه الموضعي قبل قبول المخزون.
يجب أن يقارن فحص العينة بأكثر من أبعاد
تحقق من بنية الأنبوب/الزعانف، والرؤوس، واتساق النحاس، ومجفف جهاز الاستقبال، والمنافذ والتركيب مقابل مرجع معتمد. تتطلب العينة التي تناسب السيارة ولكنها تحتوي على دوائر مختلفة أو واجهات غير مدعومة مراجعة فنية.
الأسئلة المتداولة
هل يمكن تقويم زعانف مكثف microchannel المنحنية؟
في بعض الأحيان، عندما يقتصر الضرر على الزعانف ويبقى الأنبوب سليما. استخدم طريقة متوافقة وتوقف إذا كانت الزعانف مرتبطة بأنبوب تالف أو تقطعه أو تخفيه.
هل سيجد اختبار الضغط كل أنبوب تالف؟
يمكنه العثور على تسربات حدود الضغط النشطة في ظل ظروف الاختبار، لكنه لا يقيس قيود المنفذ الداخلي وقد لا ينتج صدعًا مفتوحًا حرارياً. الجمع بين الاختبارات.
هل يمكن للمكثف المنبعج أن يعمل دون تسريب؟
نعم، ولكن انخفاض المرور الداخلي أو تدفق الهواء يمكن أن يؤثر على الأداء. قم بتقييم هندسة الانبعاج وتوزيع درجة الحرارة وبيانات النظام بدلاً من التسرب وحده.
هل يعتبر الايبوكسي إصلاحًا موثوقًا لمكثف القنوات الدقيقة؟
لا تؤدي الرقعة السطحية إلى إعادة بناء المنافذ الداخلية أو البنية النحاسية. استخدم فقط طريقة احترافية معتمدة فيما يتعلق بالضغط والنظافة والتحقق من التدفق؛ وإلا استبدل التجميع.
ما هو الدليل المطلوب للمطالبة بتعويض عن أضرار الشحن؟
قم بتصوير الكرتون غير المفتوح، والملصقات، ودعامات الزوايا، وعلامات التصادم، وموضع المكثف، ومنطقة الأنبوب/الزعانف التالفة، والمنافذ، وعلامات التثبيت. سجل تاريخ الاستلام ولا تقم بالتركيب أو اختبار الضغط حتى يتم الاتفاق على تعليمات المطالبة.
لا تخلط بين الزعنفة المستقيمة والأنبوب المُعاد ترميمه
يظل مكثف القنوات الصغيرة صالحًا للخدمة فقط عندما يكون كلا جانبي وظيفته سليمين: يجب أن يعبر الهواء الزعانف ويجب أن يمر سائل التبريد عبر منافذ داخلية مغلقة ومفتوحة بدرجة كافية. تصحيح الزعانف يمكن أن يحسن الحالة الأولى؛ ولا يمكن استعادة الثانية تلقائيًا. تتطلب التجاعيد والثقوب والممرات المنهارة والمفاصل الرأسية المجهدة قرارًا منفصلاً للإصلاح أو الاستبدال.
لمطابقة الاستبدال، قم بمراجعة كتالوج مكثف التيار المتردد ، استشر ذات الصلة الموارد الفنية ، وتقديم رقم المعدات الأصلية والتطبيق والقياسات الأساسية والميناء وأدلة الضرر والمكونات المتكاملة والكمية من خلال استفسار عن المكثف السائب.
