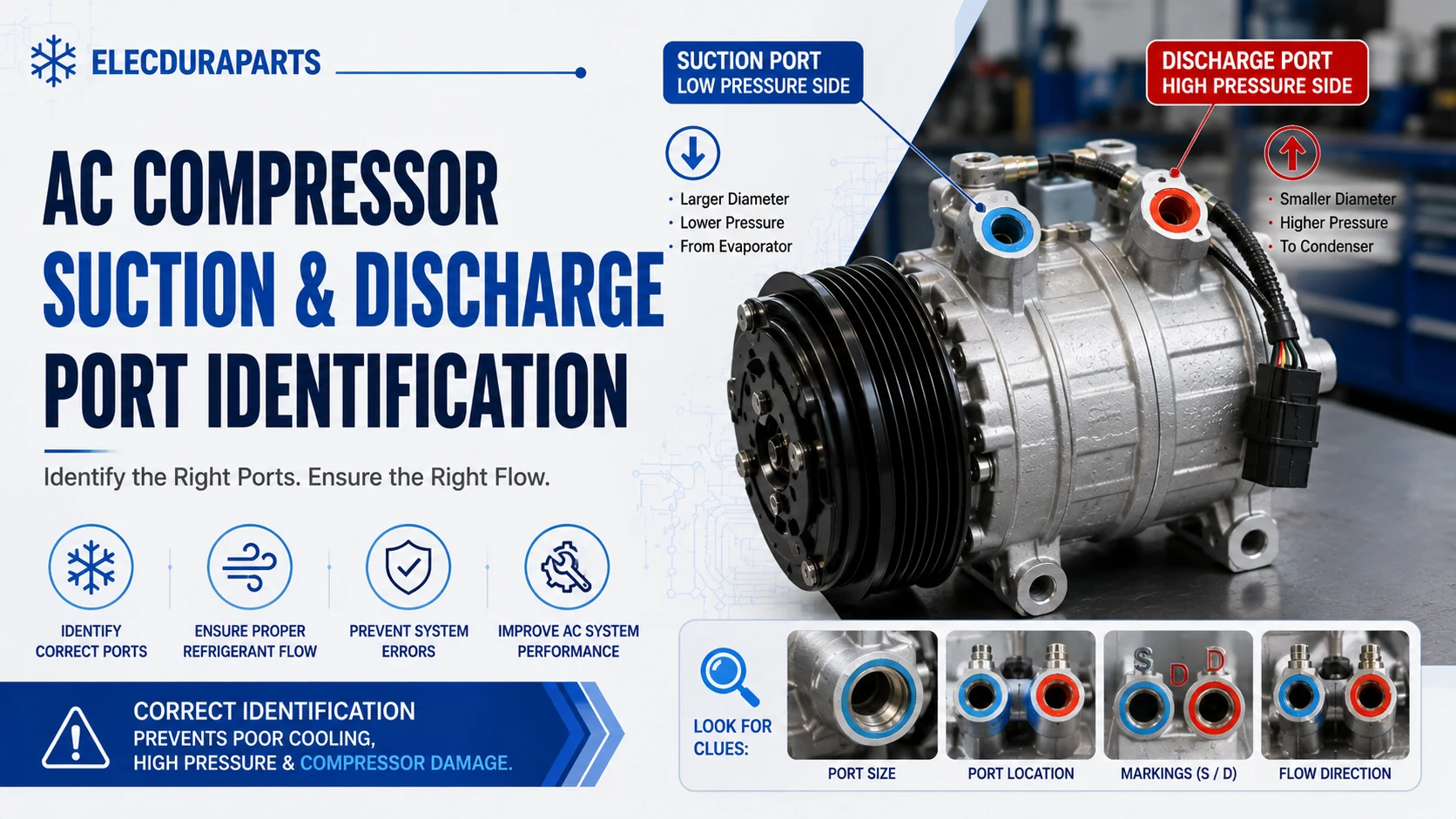

Αναγνώριση θύρας αναρρόφησης και εκκένωσης συμπιεστή AC: Έλεγχοι μεγέθους γραμμής, θερμοκρασίας και πολλαπλής

Οι θύρες αναρρόφησης και εκκένωσης του συμπιεστή εναλλασσόμενου ρεύματος θα πρέπει να αναγνωρίζονται με βάση τη λειτουργία πριν ταιριάξετε έναν εύκαμπτο σωλήνα, μπλοκ πολλαπλής ή ανταλλακτικό συμπιεστή. Η θέση της θύρας από μόνη της είναι αναξιόπιστη. Ανάλογα με την οικογένεια του συμπιεστή και τη γωνία εγκατάστασης, η θύρα αναρρόφησης μπορεί να βρίσκεται πάνω, κάτω, δίπλα ή πίσω από τη θύρα εκκένωσης. Το χρώμα του καπακιού αποστολής, το μέγεθος χύτευσης και οι φωτογραφίες καταλόγου μπορεί επίσης να διαφέρουν.

Η θύρα αναρρόφησης δέχεται ατμούς ψυκτικού μέσου χαμηλότερης πίεσης που επιστρέφουν από τον εξατμιστή. Η συνδεδεμένη γραμμή του είναι συνήθως μεγαλύτερη και πιο δροσερή κατά τη σταθερή λειτουργία. Η θύρα εκφόρτισης στέλνει ζεστούς ατμούς υψηλής πίεσης προς τον συμπυκνωτή και συνήθως συνδέεται με μια μικρότερη, πιο ζεστή γραμμή. Αυτές οι τάσεις αποτελούν ένα χρήσιμο σημείο εκκίνησης, αλλά η τελική αναγνώριση πρέπει να συμφωνεί με επαληθευμένες σημάνσεις, συμπεριφορά πίεσης, δρομολόγηση εύκαμπτου σωλήνα και τον ακριβή σχεδιασμό του συμπιεστή ή της πίσω κεφαλής.

Διατηρήστε το ολοκληρωμένο αρχείο αναγνώρισης με την επισκευή.

Ξεκινήστε με τον αριθμό OE και την ετικέτα στο Κατάλογος συμπιεστών AC . Όταν η ετικέτα είναι κατεστραμμένη, χρησιμοποιήστε το Οδηγός αναγνώρισης συμπιεστή για τοποθέτηση εγγράφων, τροχαλία ή σύνδεσμο, βαλβίδα ελέγχου, πίσω κεφαλή και θύρες. Μη συνδέετε εξοπλισμό σέρβις και μην παραγγείλετε πολλαπλή έως ότου συμφωνήσουν τα λειτουργικά και φυσικά στοιχεία.

Γρήγορη απάντηση: Χρησιμοποιήστε μια ιεραρχία αποδεικτικών στοιχείων

1. Οι επαληθευμένες πληροφορίες σέρβις και οι σημάνσεις του συμπιεστή έχουν την υψηλότερη προτεραιότητα.

2. Η δρομολόγηση του αρχικού σωλήνα δείχνει ποια θύρα συνδέεται με την πλευρά του εξατμιστή/συσσωρευτή και ποια συνδέεται στον συμπυκνωτή.

3. Η διάμετρος της γραμμής συνήθως κάνει την αναρρόφηση μεγαλύτερη από την εκκένωση, αλλά υπάρχουν εξαιρέσεις.

4. Η θερμοκρασία και η πίεση λειτουργίας επιβεβαιώνουν τη λειτουργία μόνο όταν το σύστημα μπορεί να ελεγχθεί με ασφάλεια.

5. Η θέση της θύρας, το χρώμα του καπακιού και η οπτική ομοιότητα είναι υποστηρικτικές ενδείξεις, ποτέ τελική απόδειξη.

Ανιχνεύστε το κύκλωμα ψυκτικού πριν από τις θύρες μέτρησης

Ακολουθήστε τη διαδρομή αναρρόφησης από τον εξατμιστή

Αφού το ψυκτικό απορροφήσει τη θερμότητα της καμπίνας ή της καμπίνας στον εξατμιστή, οι ατμοί επιστρέφουν στον συμπιεστή. Τα συστήματα με συσσωρευτή το τοποθετούν σε αυτό το μονοπάτι χαμηλής πλευράς. Ο εύκαμπτος σωλήνας αναρρόφησης έχει συχνά μεγαλύτερη εξωτερική διάμετρο για μείωση της πτώσης πίεσης και μπορεί να φέρει μόνωση. Ανιχνεύστε φυσικά την αρχική γραμμή αντί να υποθέσετε ότι το πλησιέστερο μεγάλο εξάρτημα ανήκει στην είσοδο του συμπιεστή.

Οι θέσεις του συσσωρευτή και του δέκτη-στεγνωτήρα δεν είναι εναλλάξιμες ενδείξεις

Ένας συσσωρευτής βρίσκεται συνήθως στη χαμηλή πλευρά στα συστήματα που τον χρησιμοποιούν, ενώ ένας δέκτης-στεγνωτήρας βρίσκεται γενικά στην πλευρά του υγρού υψηλής πίεσης. Μερικοί συμπυκνωτές ενσωματώνουν τον δέκτη-στεγνωτήρα. Προσδιορίστε την αρχιτεκτονική του συστήματος πριν χρησιμοποιήσετε οποιοδήποτε σκάφος ως ορόσημο δρομολόγησης.

Ακολουθήστε τη διαδρομή εκφόρτισης προς τον συμπυκνωτή

Ο συμπιεσμένος ατμός φεύγει από τη θύρα εκκένωσης και ταξιδεύει προς το Συμπυκνωτής AC . Αυτή η γραμμή γίνεται ζεστή κατά τη λειτουργία. Σε πολυσύχναστες θέσεις κινητήρα μπορεί να χρησιμοποιήσει ένα κοντό άκαμπτο συγκρότημα σωλήνα, σιγαστήρα ή πολλαπλής πριν φτάσει στον συμπυκνωτή, επομένως η οπτική ιχνηλάτηση μπορεί να απαιτεί την παρακολούθηση πολλών ενωμένων τμημάτων.

Μην συγχέετε την έξοδο του συμπυκνωτή με την εκκένωση του συμπιεστή

Η έξοδος του συμπυκνωτή μεταφέρει υγρό υψηλής πίεσης προς τον δέκτη-στεγνωτήρα ή τη συσκευή διαστολής. Δεν είναι η γραμμή εκκένωσης του συμπιεστή, παρόλο που και οι δύο βρίσκονται στην υψηλή πλευρά. Επιβεβαιώστε εάν η γραμμή εισέρχεται ή εξέρχεται από τον συμπυκνωτή και ποιο άκρο επιστρέφει στον συμπιεστή.

Φωτογραφίστε την αρχική δρομολόγηση πριν την αφαίρεση

Οι φαρδιές, μεσαίες και κοντινές φωτογραφίες πρέπει να δείχνουν τον συμπιεστή, τους εύκαμπτους σωλήνες, τους βραχίονες, τα μπουλόνια συγκράτησης και τους προορισμούς τους. Σημαδέψτε κάθε σωλήνα πριν την αποσύνδεση. Σε προγράμματα στόλου ή χονδρικής, διατηρήστε μια εικόνα αναφοράς για κάθε γραμμή OE/εφαρμογής, ώστε ένας μεταγενέστερος χαλαρός συμπιεστής να μπορεί να ερμηνευτεί σε σχέση με μια επαληθευμένη εγκατάσταση.

Χρησιμοποιήστε τη διάμετρο ως ένδειξη, όχι ως ετυμηγορία

Γιατί οι δίοδοι αναρρόφησης είναι συχνά μεγαλύτερες

Ο ατμός χαμηλής πίεσης έχει χαμηλότερη πυκνότητα και απαιτεί μεγαλύτερη επιφάνεια ροής για να περιοριστεί η ταχύτητα και η απώλεια πίεσης. Επομένως, ο εύκαμπτος σωλήνας αναρρόφησης και το εξωτερικό εξάρτημα είναι συνήθως μεγαλύτερα από τη σύνδεση εκκένωσης. Αυτή η σχέση είναι μηχανικά λογική και συχνά χρήσιμη όταν απουσιάζουν τα σημάδια.

Μετρήστε χωριστά τη στεγανοποίηση και τη γεωμετρία ροής

Μια θύρα μπορεί να έχει μια μεγάλη εξωτερική κεφαλή αλλά μια μικρότερη εσωτερική δίοδο ή να χρησιμοποιεί ένα μπλοκ πολλαπλής όπου και οι δύο δίοδοι μοιράζονται μια φλάντζα. Καταγράψτε τη διάμετρο της οπής, τη βάση στεγανοποίησης, την αντίθετη οπή, τη θέση του μπουλονιού και την κεντρική απόσταση. Μη χρησιμοποιείτε την εξωτερική διάμετρο χύτευσης ως μέγεθος σωλήνα.

Οι προσαρμογείς και οι πίσω κεφαλές μπορούν να αντιστρέψουν την οπτική εντύπωση

Μια πίσω κεφαλή μπορεί να δρομολογήσει μια εσωτερική δίοδο αναρρόφησης σε ένα σωματικά μικρότερο εξωτερικό μαξιλαράκι, ενώ ένας προσαρμογέας μεγεθύνει ή αντισταθμίζει την ορατή σύνδεση. Οι αντικαταστάσεις σέρβις ενδέχεται να μοιράζονται ένα σώμα συμπιεστή αλλά να χρησιμοποιούν διαφορετική θύρα πίσω κεφαλής. Αυτός είναι ο λόγος για τον οποίο ένα ταίριασμα σώματος-οικογένειας δεν αποδεικνύει τη συμβατότητα του σωλήνα.

Η απόσταση λιμένα-κέντρου πρέπει να μετράται από καθορισμένες αναφορές

Για πολλαπλούς που τοποθετούνται σε τακάκια, καταγράψτε τα κέντρα και των δύο διόδων ψυκτικού και του μπουλονιού συγκράτησης, καθώς και τον τύπο χρονισμού και στεγανοποίησης. Οι φωτογραφίες που λαμβάνονται υπό γωνία μπορεί να παραμορφώσουν αυτές τις σχέσεις. Χρησιμοποιήστε μια τετράγωνη εικόνα με κλίμακα και άμεσες μετρήσεις.

Επιβεβαιώστε τη λειτουργία με πίεση και θερμοκρασία

Η στατική πίεση δεν μπορεί να αναγνωρίσει τις ψηλές και τις χαμηλές πλευρές

Όταν ένα σύστημα είναι απενεργοποιημένο για αρκετό καιρό, οι πιέσεις κινούνται προς την ισορροπία. Και οι δύο ενδείξεις σέρβις μπορεί να είναι παρόμοιες και οι θερμοκρασίες γραμμής μπορεί να ακολουθούν τη θερμότητα περιβάλλοντος ή χώρου κινητήρα. Η αναγνώριση απαιτεί γνωστή δρομολόγηση ή ελεγχόμενη λειτουργία, όχι σύγκριση στατικού μετρητή.

Χρησιμοποιήστε εγκεκριμένες συνδέσεις υπηρεσιών

Ποτέ μην χαλαρώνετε τον εύκαμπτο σωλήνα του συμπιεστή για να 'δείτε ποια πλευρά έχει μεγαλύτερη πίεση'. Ανακτήστε το ψυκτικό και χρησιμοποιήστε θύρες σέρβις και εξοπλισμό που καθορίζονται από τον κατασκευαστή. Η απελευθέρωση ψυκτικού μέσου, η απώλεια λαδιού, ο τραυματισμός από παγετό και η μόλυνση είναι διαγνωστικοί κίνδυνοι που μπορούν να αποφευχθούν.

Κατά τη λειτουργία, ερμηνεύστε και τις δύο πλευρές μαζί

Η πλευρά αναρρόφησης πρέπει να λειτουργεί σε χαμηλότερη πίεση από την πλευρά εκκένωσης όταν ο συμπιεστής παράγει διαφορικό. Η γραμμή εκκένωσης θερμαίνεται κανονικά καθώς αυξάνεται η εργασία συμπίεσης, ενώ η γραμμή αναρρόφησης είναι πιο κρύα. Καταγράψτε την κατάσταση του περιβάλλοντος, την ταχύτητα ή την εντολή του συμπιεστή, τη λειτουργία του ανεμιστήρα και το φορτίο δοκιμής, ώστε η παρατήρηση να μπορεί να αναπαραχθεί.

Τα σφάλματα μπορούν να αντιστρέψουν τις προσδοκίες θερμοκρασίας

Ένας συμπιεστής με λιμοκτονία, εσωτερική διαρροή, θερμικά εμποτισμένη θέση κινητήρα, επιστροφή υγρού ή συμπιεστής που δεν αντλεί μπορεί να κάνει τις θερμοκρασίες παραπλανητικές. Εάν η διαφορά πίεσης είναι ασθενής, μην χρησιμοποιείτε μόνο τη θερμοκρασία γραμμής για την επισήμανση των θυρών. Επιστροφή στην τεκμηρίωση δρομολόγησης, σημάνσεων και συμπιεστή.

Η ροή αέρα του συμπυκνωτή επηρεάζει τα στοιχεία εκκένωσης

Η αδύναμη ροή αέρα μπορεί να αυξήσει την πίεση εκκένωσης και τη θερμοκρασία, καθιστώντας την υψηλή πλευρά προφανή αλλά και δημιουργώντας μια μη ασφαλή δοκιμή. Επαληθεύστε την κατεύθυνση του ανεμιστήρα, την εντολή ανεμιστήρα και την απόφραξη του εναλλάκτη θερμότητας. Ο συμπιεστής και Το συγκρότημα ανεμιστήρα ψύξης του ψυγείου πρέπει να αξιολογείται μαζί όταν η πίεση αυξάνεται στο ρελαντί.

Διαβάστε προσεκτικά τις σημάνσεις Cast, Stamped και Label

Τα κοινά γράμματα είναι χρήσιμα μόνο στο πλαίσιο

Ορισμένοι συμπιεστές επισημαίνουν τις θύρες S και D ή χρησιμοποιούν IN/OUT, LOW/HIGH ή βέλη. Καθαρίστε την περιοχή χωρίς να καταστρέψετε την ετικέτα ή την επιφάνεια σφράγισης και φωτογραφίστε το σημάδι. Επιβεβαιώστε ότι το σήμα ανήκει στη θύρα ψυκτικού και όχι σε σύμβολο αποστράγγισης, λαδιού ή κατασκευής.

Οι συμβάσεις γλώσσας και προμηθευτών ποικίλλουν

Οι συντομογραφίες μπορεί να διαφέρουν μεταξύ κατασκευαστών και αγορών. Ένα χυτό που χρησιμοποιείται για πολλές διαμορφώσεις πίσω κεφαλής μπορεί να περιέχει αχρησιμοποίητα σημάδια. Επαληθεύστε με το ακριβές σχέδιο μοντέλου ή υπηρεσίας αντί να μεταφράσετε ένα γράμμα μεμονωμένα.

Τα καπάκια αποστολής είναι προστασία μόλυνσης

Τα χρωματιστά καπάκια κρατούν την υγρασία και τα υπολείμματα έξω. δεν είναι ένα τυποποιημένο σύστημα αναγνώρισης υψηλής/χαμηλής αναγνώρισης. Τα καπάκια μπορούν να αντικατασταθούν σε μια αποθήκη ή να επαναχρησιμοποιηθούν κατά τον χειρισμό. Καταγράψτε το χρώμα εάν είναι χρήσιμο, αλλά ποτέ μην το κάνετε το κύριο ταίριασμα.

Ταίριασμα μαξιλαριού, O-Ring και μπλοκ πολλαπλής

Η λειτουργία θύρας είναι μόνο το πρώτο μισό της τοποθέτησης

Αφού εντοπίσετε την αναρρόφηση και την εκκένωση, επιβεβαιώστε τη μηχανική διεπαφή. Δύο συμπιεστές μπορούν να τοποθετήσουν την αναρρόφηση στην ίδια πλευρά αλλά χρησιμοποιούν διαφορετική απόσταση διέλευσης, θέση μπουλονιού, έδραση στεγανοποίησης, βάθος πιλότου ή γωνία πολλαπλής. Μια εξαναγκασμένη πολλαπλή μπορεί να προφορτώσει τους σωλήνες και να προκαλέσει άμεση ή καθυστερημένη διαρροή.

Επιθεωρήστε την επιφάνεια στεγανοποίησης

Ελέγξτε τις γρατσουνιές, τη διάβρωση, τα τραβηγμένα νήματα, τα ενσωματωμένα υπολείμματα και τις παραμορφώσεις. Προσδιορίστε τον τύπο δακτυλίου Ο, φλάντζας ή σχηματισμένης στεγανοποίησης και χρησιμοποιήστε το καθορισμένο υλικό συμβατό με ψυκτικό μέσο και λάδι. Ένας παχύτερος γενικός δακτύλιος O δεν είναι μια ασφαλής διόρθωση για μια αταίριαστη αντίθετη οπή.

Τα μπλοκ σωλήνων μπορεί να φαίνονται συμμετρικά όταν δεν είναι

Μια πολλαπλή διπλής θυρίδας μπορεί να φαίνεται αναστρέψιμη, αλλά χρησιμοποιεί διόδους μετατόπισης, πείρους εντοπισμού, άνισες διαμέτρους πιλότου ή μονόπλευρο χαρακτηριστικό συγκράτησης. Δοκιμάστε την ευθυγράμμιση χωρίς να πιέσετε το μπλοκ. Συγκρίνετε τον παλιό συμπιεστή, το ανταλλακτικό και το αρχικό μπλοκ σωλήνα στον πάγκο.

Το φορτίο σωλήνα αποτελεί μέρος του ελέγχου τοποθέτησης

Με τον συμπιεστή τοποθετημένο, το μπλοκ εύκαμπτου σωλήνα πρέπει να εδράζεται χωρίς να λυγίζει άκαμπτους σωλήνες ή να τραβήξει τον εύκαμπτο σωλήνα στο πλάι. Επιβεβαιώστε το διάκενο στις ζώνες, την εξάτμιση, το τιμόνι και τη δομή του αμαξώματος. Το λανθασμένο ρολόι μπορεί να δημιουργήσει ρωγμές δόνησης ακόμα και όταν η τσιμούχα κρατάει αρχικά.

Η λανθασμένη αντιστοίχιση θυρών μπορεί να βλάψει περισσότερο από τη στεγανοποίηση

Μια πολλαπλή με μερικώς εσφαλμένα ευθυγραμμισμένα περάσματα μειώνει την περιοχή ροής ακόμα κι αν το μπουλόνι συγκράτησης φτάσει στο σπείρωμά του. Μια περιορισμένη δίοδος αναρρόφησης μπορεί να λιμοκτονήσει τον συμπιεστή από ατμούς ψυκτικού και λάδι επιστροφής. μια περιορισμένη δίοδος εκκένωσης μπορεί να αυξήσει το φορτίο και τη θερμοκρασία του συμπιεστή. Εάν το μπλοκ καλύπτει μέρος μιας οπής, το μοτίβο πίεσης που προκύπτει μπορεί να διαγνωστεί λανθασμένα ως κακή βαλβίδα ελέγχου ή εσωτερική βλάβη του συμπιεστή. Συγκρίνετε τη διεπαφή πριν κάνετε αναζήτηση στο ευρύτερο Κατάλογος εξαρτημάτων ψύξης για δεύτερη αντικατάσταση.

Οι διασταυρούμενες λειτουργίες είναι μια κατάσταση διακοπής της εργασίας

Μην επιχειρήσετε να επιλύσετε τις λειτουργίες διασταυρούμενης αναρρόφησης και εκκένωσης τροποποιώντας το μπλοκ εύκαμπτου σωλήνα, τρυπώντας μια δίοδο ή περιστρέφοντας έναν προσαρμογέα που δεν έχει σχεδιαστεί για κίνηση. Η εσωτερική βαλβίδα και οι διαδρομές λίπανσης του συμπιεστή προορίζονται για μία κατεύθυνση ροής. Ένα οπτικά αναστρέψιμο μπλοκ μπορεί να συνδέσει την έξοδο θερμής εκκένωσης με έναν εύκαμπτο σωλήνα σχεδιασμένο για υπηρεσία αναρρόφησης χαμηλότερης θερμοκρασίας, ενώ η αρχική γραμμή εκκένωσης δεν μπορεί να παρέχει τη σωστή γεωμετρία εισόδου.

Πριν από την τελική συναρμολόγηση, τοποθετήστε τον παλιό και τον νέο συμπιεστή στο ίδιο επίπεδο αναφοράς. Σημειώστε S και D μόνο αφού εντοπίσετε το κύκλωμα του οχήματος και, στη συνέχεια, συγκρίνετε το παλιό μπλοκ εύκαμπτου σωλήνα χωρίς να αφαιρέσετε τα σημάδια προσανατολισμού του. Ελέγξτε εάν η αντικατάσταση ανήκει στην ίδια οικογένεια εφαρμογών στο εύρος συμπιεστή . Εάν αντικαταστάθηκε επίσης ο συμπυκνωτής ή ο εύκαμπτος σωλήνας, επαληθεύστε τη σύνδεσή του ανεξάρτητα μέσω του εύρος αντιστοίχισης συμπυκνωτή ; μια διασταύρωση συμπιεστή δεν επικυρώνει το υπόλοιπο κύκλωμα.

Μετά την εγκατάσταση και την εκκένωση, εισάγετε μόνο την καθορισμένη μάζα ψυκτικού και λιπαντικό. Παρακολουθήστε την αρχική απόκριση πίεσης και σταματήστε εάν δεν αναπτυχθεί η αναμενόμενη χαμηλή/υψηλή διαφορά. Για ηλεκτρικά συστήματα, χρησιμοποιήστε την ακριβή διαδικασία συμπιεστή υψηλής τάσης ; Η αντιστροφή ή η πειραματική ενεργοποίηση μιας άγνωστης μονάδας δεν είναι ασφαλής.

Ειδικές περιπτώσεις

Συμπιεστές μεταβλητής μετατόπισης

Η ταυτότητα της θύρας παραμένει αναρρόφηση και εκκένωση, αλλά μια βαλβίδα ελέγχου μπορεί να αλλάξει την απόκριση πίεσης. Ένας συμπιεστής με εντολή χαμηλής μετατόπισης μπορεί να παράγει μόνο ένα μικρό διαφορικό. Επαληθεύστε την κατάσταση ελέγχου πριν χρησιμοποιήσετε την πίεση ως λειτουργική επιβεβαίωση.

Ηλεκτρικοί συμπιεστές AC

Οι ηλεκτρικοί συμπιεστές μπορεί να χρησιμοποιούν συμπαγείς πολλαπλούς, ενσωματωμένα ηλεκτρονικά και απαιτήσεις απομόνωσης υψηλής τάσης. Μην ενεργοποιείτε κάποιον στον πάγκο και μην εισάγετε ασυμβίβαστο λάδι. Ταιριάξτε την κατηγορία τάσης, τον σύνδεσμο ελέγχου, το ψυκτικό μέσο, ​​το λάδι, τις θύρες και την τοποθέτηση μέσω του σειρά ηλεκτρικών συμπιεστών AC.

Μεταφορά ψυκτικού και βαρέως εξοπλισμού

Οι μεγάλες διαδρομές εύκαμπτων σωλήνων, οι απομακρυσμένοι συμπυκνωτές, οι βαλβίδες σέρβις και οι ασυνήθιστοι προσανατολισμοί τοποθέτησης μπορούν να κάνουν την αναγνώριση βάσει θέσης ιδιαίτερα αναξιόπιστη. Ανιχνεύστε ολόκληρο το κύκλωμα και χρησιμοποιήστε διαγράμματα ειδικά για τον εξοπλισμό. Η υποστήριξη κραδασμών και η ακτίνα κάμψης του σωλήνα είναι σημαντικά μέρη της τελικής εγκατάστασης.

Μια Ασφαλής Ακολουθία Ταυτοποίησης

1. Κλειδώστε την ταυτότητα του συμπιεστή

Καταγράψτε αριθμούς ΟΕ και προμηθευτή, εφαρμογή, οικογένεια συμπιεστή, συμπλέκτη ή τάση, βαλβίδα ελέγχου και φωτογραφίες. Εάν η ταυτότητα είναι αβέβαιη, σταματήστε πριν την παραγγελία.

2. Ανιχνεύστε τους αρχικούς εύκαμπτους σωλήνες

Ακολουθήστε τη μία διαδρομή προς την πλευρά του εξατμιστή/συσσωρευτή και την άλλη προς τον συμπυκνωτή. Σημειώστε και φωτογραφίστε και τα δύο πριν την αποσύνδεση.

3. Καταγράψτε λειτουργικές ενδείξεις

Συγκρίνετε τη διάμετρο γραμμής, τη μόνωση, τις σημάνσεις και τα γνωστά εξαρτήματα του κυκλώματος. Διατηρήστε ορατά τα αντιφατικά στοιχεία αντί να επιλέξετε την ένδειξη που ταιριάζει στην αναμενόμενη απάντηση.

4. Επιβεβαιώστε με ελεγχόμενα δεδομένα λειτουργίας όταν απαιτείται

Χρησιμοποιήστε εγκεκριμένες θύρες σέρβις για να καταγράψετε την πίεση και τη θερμοκρασία γραμμής κάτω από ένα καθορισμένο φορτίο. Σταματήστε εάν η πίεση, η θερμοκρασία ή η μηχανική συμπεριφορά δεν είναι ασφαλείς.

5. Μετρήστε τη φυσική διεπαφή

Καταγράψτε τις οπές διέλευσης, την απόσταση στο κέντρο, τη θέση των μπουλονιών, τον χρονισμό, τους πιλότους, τα καθίσματα στεγανοποίησης και τη γωνία πολλαπλής. Συγκρίνετε παλιά και νέα εξαρτήματα χρησιμοποιώντας τις ίδιες αναφορές.

6. Επαληθεύστε την ευθυγράμμιση του εγκατεστημένου εύκαμπτου σωλήνα

Τοποθετήστε σωστά τον συμπιεστή και, στη συνέχεια, επιβεβαιώστε ότι οι έδρες του μπλοκ χωρίς δύναμη και οι εύκαμπτοι σωλήνες παραμένουν καθαροί από θερμότητα, τριβή και κινούμενα μέρη. Δοκιμή πίεσης και δοκιμή διαρροής σύμφωνα με τη διαδικασία σέρβις.

Πίνακας αναγνώρισης λιμένων και αντιστοίχισης

Πληροφορίες RFQ χονδρικής

Ένα αίτημα για 'συμπιεστή με τη μεγάλη θύρα αναρρόφησης' δεν αρκεί. Υποβάλετε ένα πλήρες πακέτο αγώνα:

• Αριθμός ΟΕ και φωτογραφία πλήρους ετικέτας.

• μάρκα οχήματος ή εξοπλισμού, μοντέλο, έτος, κινητήρας και αγορά·

• φωτογραφίες συμπιεστή εμπρός, πίσω, πλαϊνά και τοποθέτησης.

• πρωτότυπες φωτογραφίες δρομολόγησης εύκαμπτων σωλήνων και μπλοκ πολλαπλής.

• αποδεικτικά στοιχεία αναγνώρισης αναρρόφησης/απόρριψης·

• Μετρήσεις οπής θυρίδας, απόσταση στο κέντρο, μπουλόνι και στεγανοποίηση.

• Λεπτομέρειες τροχαλίας, συμπλέκτη, βαλβίδας ελέγχου ή τάσης/βύσματος.

• ψυκτικό μέσο, ​​προδιαγραφές λαδιού, ποσότητα και ανάγκες συσκευασίας.

Χρησιμοποιήστε το Χονδρική σελίδα συμπιεστή AC για μαζική αντιστοίχιση. Για ευρύτερα προγράμματα, το Elecdura’s Η υπηρεσία προμήθειας aftermarket μπορεί να συντονίσει εύκαμπτους σωλήνες, συμπυκνωτές και άλλα εξαρτήματα εναλλασσόμενου ρεύματος, αλλά κάθε διεπαφή εξακολουθεί να απαιτεί τα δικά της στοιχεία OE και διαστάσεων.

Εισερχόμενοι δειγματοληπτικοί έλεγχοι

Συγκρίνετε τις σημάνσεις λειτουργίας θυρών του δείγματος, τα μεγέθη διέλευσης, τις αποστάσεις στο κέντρο, τα μπουλόνια, τα καθίσματα στεγανοποίησης, το ρολόι πίσω κεφαλής και τα προστατευτικά καπάκια με μια εγκεκριμένη αναφορά. Μην εγκρίνετε το δείγμα μόνο επειδή το μπλοκ εύκαμπτου σωλήνα μπορεί να ξεκινήσει με το χέρι.

Η συσκευασία πρέπει να προστατεύει τη γεωμετρία σφράγισης

Τα άκαμπτα καπάκια πρέπει να αποτρέπουν την είσοδο υπολειμμάτων και υγρασίας χωρίς να καταστρέφουν τα καθίσματα στεγανοποίησης. Το χαρτοκιβώτιο θα πρέπει να εμποδίζει τον συμπιεστή να χτυπήσει την επιφάνεια της πολλαπλής. Οι μικτές γραμμές ΟΕ χρειάζονται ξεχωριστές ετικέτες και φωτογραφίες για να αποφευχθεί η αντικατάσταση της αποθήκης.

Συχνές Ερωτήσεις

Η μεγαλύτερη θύρα του συμπιεστή AC είναι πάντα αναρροφητική;

Συνήθως, αλλά όχι καθολικά. Οι προσαρμογείς, τα περάσματα πίσω κεφαλής και τα μαξιλαράκια πολλαπλής μπορούν να αλλάξουν την οπτική σχέση. Επιβεβαιώστε τη δρομολόγηση, τη σήμανση και τη λειτουργία λειτουργίας.

Μπορούν τα κόκκινα και μπλε καπάκια αποστολής να αναγνωρίσουν την εκκένωση και την αναρρόφηση;

Όχι. Τα χρώματα καλύμματος δεν αποτελούν καθολικό πρότυπο θύρας και ενδέχεται να αλλάξουν κατά τη διάρκεια του χειρισμού. Αντιμετωπίστε τα μόνο ως δευτερεύουσες ενδείξεις.

Γιατί και οι δύο θύρες έχουν παρόμοια πίεση όταν ο κινητήρας είναι σβηστός;

Μετά τη διακοπή λειτουργίας, οι πιέσεις του συστήματος κινούνται προς την ισορροπία. Η στατική πίεση δεν μπορεί να προσδιορίσει την κατεύθυνση ροής του συμπιεστή. Χρησιμοποιήστε δεδομένα δρομολόγησης κυκλώματος ή ελεγχόμενης λειτουργίας.

Μπορώ να αλλάξω το μπλοκ εύκαμπτου σωλήνα εάν ο κοχλίας ευθυγραμμιστεί;

Όχι χωρίς έλεγχο των κέντρων διέλευσης, των διαμέτρων πιλότων, των καθισμάτων στεγανοποίησης, του χρονισμού και του φορτίου του σωλήνα. Μόνο ένα ταίρι μπουλονιού μπορεί να κρύψει μερικό μπλοκάρισμα ή διαδρομή διαρροής.

Τι πρέπει να στείλω εάν λείπει η ετικέτα του συμπιεστή;

Στείλτε την εφαρμογή, φωτογραφίες από όλες τις πλευρές, στοιχεία βάσης, τροχαλίας ή ηλεκτρικού ρεύματος, βαλβίδα ελέγχου, μετρήσεις θυρών, αρχικό μπλοκ εύκαμπτου σωλήνα και δρομολόγηση. Ακολουθήστε το Οδηγός αναγνώρισης χωρίς αριθμό εξαρτήματος πριν ζητήσετε παραπομπή.

Προσδιορίστε πρώτα τη λειτουργία και μετά αντιστοιχίστε το υλικό

Η αξιόπιστη αναγνώριση της θύρας αναρρόφησης και εκκένωσης συμπιεστή AC ξεκινά με επαληθευμένες πληροφορίες δρομολόγησης κυκλώματος και συμπιεστή, χρησιμοποιεί τη διάμετρο, τη θερμοκρασία και την πίεση ως αποδεικτικά στοιχεία και τελειώνει με ακριβή γεωμετρία πολλαπλής. Αυτή η σειρά αποτρέπει την εγκατάσταση ενός οπτικά εύλογου συμπιεστή με διασταυρούμενες λειτουργίες, περιορισμένες διόδους ή σωλήνες υπό πίεση.

Για υποστήριξη αντικατάστασης, ελέγξτε το Κατάλογος συμπιεστών AC και συναφή τεχνικούς πόρους , στη συνέχεια υποβάλετε την αναφορά ΟΕ, την εφαρμογή, τη δρομολόγηση εύκαμπτου σωλήνα, τις μετρήσεις θυρών, τη διαμόρφωση του συμπιεστή και την ποσότητα μέσω του έρευνα χονδρικής.
