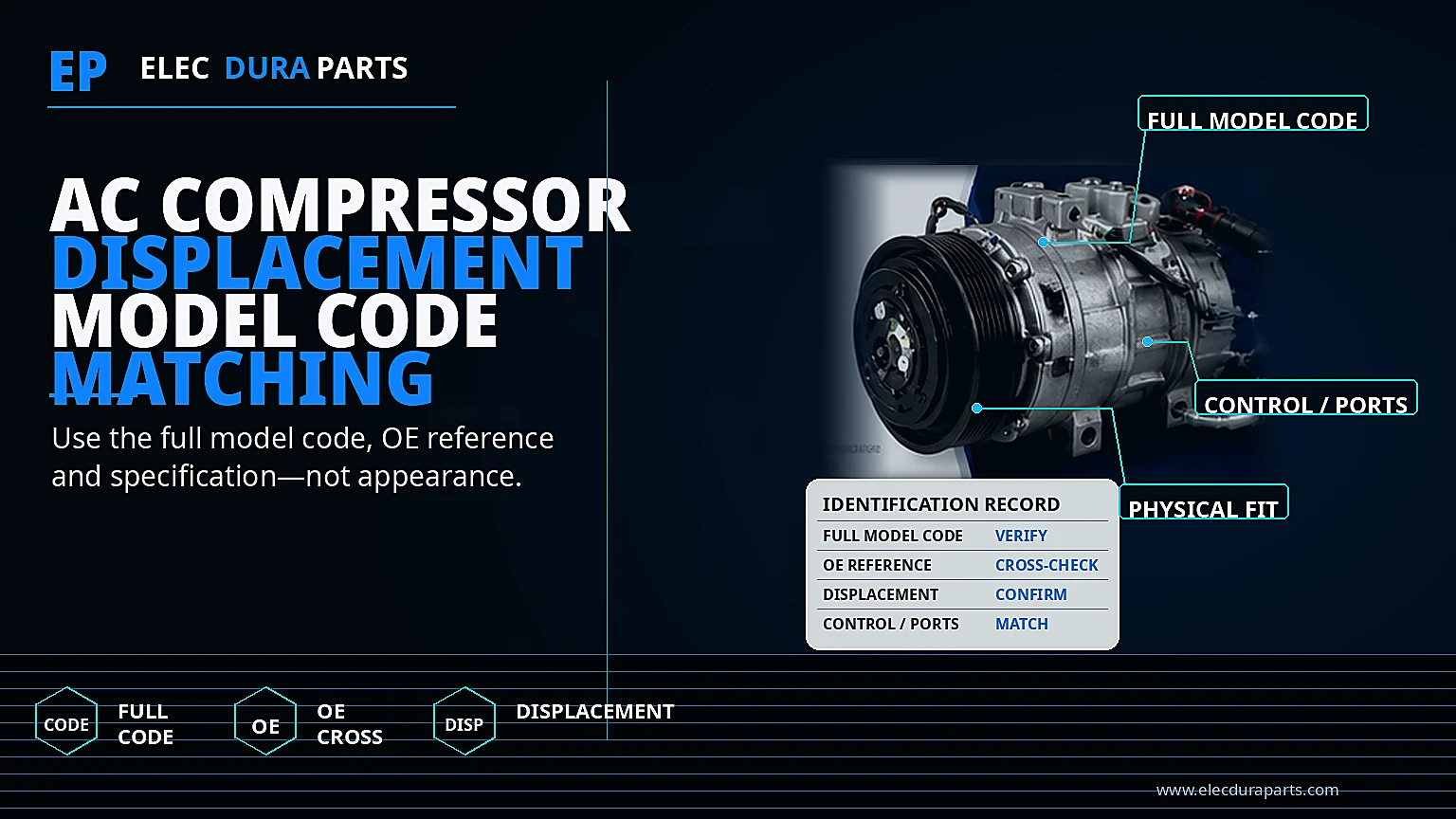

Abbinamento della cilindrata del compressore CA in base al codice modello

Due compressori A/C possono condividere la forma del corpo, montando orecchie e puleggia e utilizzando cilindrate diverse per giro. Possono anche appartenere alla stessa famiglia di produttori ma differire per valvola di controllo, frizione, rotazione, testata posteriore, carica di olio o applicazione di refrigerante. Un compressore imbullonato quindi non corrisponde automaticamente alla capacità.

La corrispondenza della cilindrata del compressore CA inizia con il codice completo del modello del produttore e il riferimento OE. Il codice della famiglia identifica la piattaforma progettuale; i suffissi e i campi dell'etichetta definiscono l'esatto spostamento, architettura di controllo, rotazione, tensione, puleggia, porte o variante di produzione. Le dimensioni fisiche confermano quindi che la configurazione identificata si adatta all'installazione corrente. L'apparenza non dovrebbe mai guidare la gerarchia.

Di Eletdura La gamma di compressori A/C comprende applicazioni fisse, variabili, per servizio pesante ed elettriche. Gli acquirenti dovrebbero entrare in quell'intervallo con un documento di identificazione, non con una singola fotografia frontale.

Risposta rapida: il codice della famiglia equivale allo sfollamento?

A volte un cognome contiene un indizio di spostamento nominale, ma non è sufficientemente affidabile per approvare una sostituzione senza i dati del produttore. Un codice può identificare il numero di pistoni, le dimensioni del telaio, la generazione o la capacità approssimativa, mentre i suffissi definiscono le varianti. Unità rigenerate, sostituzioni ed etichette aftermarket possono aggiungere altri riferimenti. Utilizza il modello completo, i riferimenti incrociati OE e le specifiche verificate.

Perché lo spostamento è importante

Capacità di flusso di massa

Lo spostamento per giro influenza il volume di vapore in aspirazione che il compressore può elaborare a una determinata velocità e condizione operativa. La densità del refrigerante, l'efficienza volumetrica, il rapporto di pressione e lo stato di controllo convertono questo valore geometrico nel flusso di massa effettivo. Una cilindrata maggiore non è automaticamente migliore; il condensatore, l'evaporatore, il dosatore, i tubi flessibili e i controlli sono stati progettati per una gamma di sistemi.

Prestazioni pull-down e a bassa velocità

Un ricambio sottodimensionato o con corsa bassa può raffreddare in modo accettabile a velocità su strada o in condizioni ambientali miti, ma non funzionare durante il funzionamento al minimo, con carico solare elevato o con l'evaporatore ausiliario. Un compressore fisso sovradimensionato può creare eccessivi cicli della frizione, riduzione dell'aspirazione, instabilità del carico o del controllo se il sistema non è in grado di gestire la propria potenza.

Campo di controllo su unità variabili

I compressori a cilindrata variabile funzionano tra la corsa minima e massima. Due unità con cilindrata massima simile possono utilizzare cilindrata minima, calibrazione della valvola di controllo e risposta ai comandi dell'ECU diversi. Il corretto L'architettura fissa rispetto a quella variabile deve essere stabilita prima di confrontare i centimetri cubi per giro.

La capacità non è solo spostamento

La velocità del compressore, il refrigerante, le condizioni di aspirazione/scarico, il surriscaldamento, l'olio, il comando di controllo e l'efficienza influiscono tutti sull'uscita. Confronta le mappe delle prestazioni negli stessi punti di prova in cui è richiesta la selezione ingegneristica.

Leggi l'etichetta nella gerarchia corretta

Nome e famiglia del produttore

Identificare il produttore effettivo del compressore, non solo la marca del veicolo. I codici famiglia possono essere condivisi tra le applicazioni, ma dovrebbero indirizzare la ricerca alla documentazione corretta del produttore. Conserva la punteggiatura, i trattini, i prefissi e i suffissi.

Modello completo e codice variante

Registra ogni carattere. Una lettera o un numero finale possono definire il montaggio, la testata posteriore, la valvola di controllo, la tensione della frizione, la puleggia o la cilindrata. Non eliminare un suffisso perché un elenco del marketplace lo omette.

Numeri OE e clienti

L'etichetta può riportare i numeri del produttore del compressore, del produttore del veicolo e del fornitore. Catturali separatamente e annota le sostituzioni solo da cataloghi autorevoli. Un elenco di riferimenti incrociati è un insieme di candidati, non una prova che ogni unità elencata sia fisicamente e funzionalmente identica.

Dati di produzione e seriali

I campi data/numero di serie possono identificare modifiche alla produzione o tracciabilità ma non devono essere confusi con il modello. Fotografare l'intera etichetta prima di pulire in modo aggressivo; i solventi possono cancellare la stampa termica.

I segni di fusione sono secondari

Un numero di colata spesso appartiene ad un alloggiamento comune utilizzato da più assemblee. Usalo per restringere una famiglia solo quando manca l'etichetta, quindi verifica ogni caratteristica assemblata.

Priorità di identificazione

Quando l'etichetta non può essere letta, seguire la identificazione del compressore senza flusso di lavoro con codice prodotto . L'assenza di un'etichetta aumenta le prove richieste; non giustifica una scorciatoia visiva.

Conferma l'architettura del compressore

Compressore a frizione a cilindrata fissa

Confermare la cilindrata nominale, la rotazione consentita, il campo di velocità dell'albero, la puleggia, la tensione della frizione e il montaggio. Il connettore della frizione dà energia all'innesto; non implica il controllo elettronico dello spostamento.

Compressore variabile controllato internamente

Una valvola di controllo meccanica regola la pressione del basamento in base ai segnali di pressione interni. L'unità può essere con o senza frizione. La taratura della valvola e la cilindrata minima/massima devono essere adatte al circuito.

Compressore variabile controllato esternamente

Una valvola elettronica riceve il comando PWM/corrente. La forma del connettore non è sufficiente: confermare il tipo di valvola, la polarità di controllo, l'intervallo di corrente, la piedinatura, la strategia dell'ECU e la risposta alla pressione. Una valvola sbagliata può trattenere un corpo meccanico compatibile con la corsa sbagliata.

Compressore elettrico

Lo spostamento può ancora caratterizzare la sezione di pompaggio, ma la velocità e la potenza del motore/inverter definiscono l'erogazione. Intervallo di tensione corrispondente, connettore ad alta tensione, interfaccia di comunicazione/bassa tensione, refrigerante, olio elettricamente compatibile, montaggio, porte e compatibilità software. Usa il guida del compressore a bassa tensione rispetto ad alta tensione e guida all'abbinamento del compressore elettrico.

Corrispondenza passo-passo del codice modello e dello spostamento

1. Inizia con l'applicazione esatta

Registra la marca del veicolo o della macchina, il modello, la data/anno di produzione, il VIN o la gamma di serie, il motore, il mercato, l'opzione cabina/aria condizionata, il refrigerante e l'evaporatore ausiliario. Un nome di serie ampio non può controllare un ordine di compressore.

2. Ottieni il numero OE originale

Utilizza le informazioni sulle parti attuali del produttore e preserva i suffissi. Registrare separatamente le catene di sostituzione. Se il compressore attualmente installato differisce da quello del catalogo, verificare eventuali modifiche precedenti alla staffa, al tubo, al motore o al sistema.

3. Fotografa e trascrivi l'etichetta

Acquisisci immagini perpendicolari e focalizzate prima della rimozione e della pulizia. Trascrivi il produttore, il modello completo, tutti i numeri di riferimento, la tensione, i giacimenti di refrigerante/olio, il numero di serie/data e i contrassegni di direzione. Conserva la fotografia insieme all'ordine.

4. Verificare lo spostamento dai dati autorevoli

Utilizzare i disegni del produttore, la documentazione di servizio o un database di fornitori controllati. Non dedurre l'esatto cc/rev da nomi di famiglia approssimativi, lunghezza dell'alloggiamento o numero di pistoni. Se il valore non può essere verificato, contrassegnatelo per conferma anziché inventarlo.

5. Confermare la rotazione e la velocità

Registra la rotazione vista dall'estremità definita. Verificare il percorso della cinghia del motore o le specifiche del motore elettrico e la velocità massima. Alcuni compressori tollerano solo una rotazione a causa della progettazione della pompa dell'olio, della valvola o della spinta.

6. Abbinare puleggia e frizione

Misurare il diametro effettivo/esterno della puleggia in base al disegno, al numero di scanalature, al profilo della cinghia, all'offset, alla superficie della frizione, al connettore, alla tensione della bobina e alla disposizione dei cuscinetti. Il diametro della puleggia modifica la velocità del compressore a un dato numero di giri del motore, quindi una corrispondenza della cilindrata con la puleggia sbagliata può comunque modificare la capacità e la durata.

7. Abbinare la geometria di montaggio

Registrare il conteggio delle orecchie, la spaziatura dei fori da centro a centro, il diametro del foro/manicotto, la larghezza delle orecchie, l'offset, il montaggio tangente/diretto/pad e l'orientamento della staffa. Misura le linee centrali anziché i bordi esterni. Controllare l'allineamento della cinghia e il gioco del corpo sotto il tenditore e il movimento del motore.

8. Abbinare la testata posteriore e le porte

Identificare aspirazione e scarico, interfaccia ventosa/collettore o filettata, diametri pilota, O-ring/guarnizioni, spaziatura, cadenza e direzione del tubo. Confermare le posizioni della valvola di sicurezza, dell'interruttore, del sensore, della porta di servizio o della valvola di controllo. Non piegare le linee rigide per raggiungere una testa non corrispondente.

9. Abbinare la valvola di controllo e il connettore

Registra il conteggio dei connettori, la codifica, il conteggio dei pin, l'orientamento e i dati di controllo. Confrontare la parte/caratteristica della valvola, ove disponibile. Una spina che si collega meccanicamente può comunque utilizzare un comportamento elettrico o idraulico diverso.

10. Abbinare refrigerante e lubrificante

Utilizza informazioni di servizio esatte per la chimica dell'olio, la viscosità, la quantità del sistema e il preriempimento del compressore. Non mescolare POE/PAG né assumere olio universale. I requisiti di isolamento ad alta tensione rendono la contaminazione particolarmente grave.

11. Confronta il candidato completo, non i campi selezionati

Crea un record riga per riga di OE/modello/cilindrata/controllo/rotazione/puleggia/supporto/porte/connettore/olio. Qualsiasi discrepanza critica irrisolta interrompe l'approvazione. Non mediare le prove né consentire un montaggio corretto per compensare lo spostamento errato.

12. Convalidare un campione sull'applicazione esatta

Controllare l'installazione senza forzare staffe o tubi flessibili, verificare l'allineamento/il gioco della cinghia, evacuare e caricare secondo le specifiche, confermare il comando di controllo e monitorare le prestazioni di pressione/temperatura sotto il carico definito. Conservare il rapporto di esempio per il lotto.

Tabella delle conseguenze della mancata corrispondenza

Utilizzare le prove della performance come controllo incrociato

Se l'identità del compressore installato è incerta a causa di una precedente sostituzione, le prestazioni controllate possono rivelare una discrepanza ma non possono calcolare da sole la cilindrata esatta. Registrare il comando, la velocità effettiva, la pressione e la temperatura di aspirazione/scarico, il flusso d'aria del condensatore e il carico della cabina utilizzando Test efficienza compressore A/C.

Un rendimento scarso dopo una recente sostituzione può essere dovuto a cilindrata errata, valvola errata, errore di carica, flusso d'aria del condensatore o contaminazione. Usa il confronto tra sovraccarico e compressore debole prima di assumere che il nuovo codice modello sia l'unico responsabile.

Errori comuni di identificazione

Ordinazione solo per modello di veicolo

Motori, mercati, interruzioni di serie, opzioni A/C e modifiche precedenti possono modificare il compressore.

Utilizzando solo i primi personaggi della famiglia

Il suffisso omesso può definire la variante esatta, inclusa la cilindrata o la testata posteriore.

Trattare un numero di casting come modello

Gli alloggiamenti comuni possono soddisfare diverse specifiche assemblate.

Corrispondenza solo cc per giro

Il tipo di controllo, la corsa minima, la rotazione, la velocità, la puleggia, le porte, il supporto e il lubrificante rimangono fondamentali.

Corrispondenti solo alle orecchie di montaggio

Un compressore può avvitarsi ma disallineare la cinghia, torcere i tubi o funzionare alla capacità sbagliata.

Affidarsi a un riferimento incrociato del mercato

I titoli combinati spesso raggruppano applicazioni non identiche. Convalidare rispetto ai dati OE e del produttore.

Ignorare la contaminazione del sistema di sostituzione

Un compressore corretto può guastarsi rapidamente se rimangono detriti, olio sbagliato, un condensatore inutilizzabile o un dispositivo di dosaggio limitato.

Quando manca l'etichetta originale

Utilizzare prima il record OE del veicolo/macchina. Fotografare il compressore dalla parte anteriore, posteriore, superiore ed entrambi i lati; misurare puleggia, scanalature, supporto, corpo, porte e connettore; registrare il refrigerante/olio, la tensione e la staffa installata. Cerca i segni di fusione solo come indizi secondari. Non creare mai una richiesta di spostamento esatto da proporzioni visive.

Per le macchine agricole ed edili, il numero di serie della macchina e l'opzione della cabina sono particolarmente importanti. IL La guida all'identificazione del compressore del trattore Fendt dimostra come i dati della macchina, la puleggia, le porte e le prove di controllo lavorano insieme senza trasferire l'attrezzatura di una marca a un'altra.

Ambito di sostituzione dopo il guasto del compressore

La corrispondenza dello spostamento risolve l'adattamento e la capacità, non la contaminazione. Ispezionare l'olio e i detriti recuperati, la struttura del condensatore, il ricevitore-essiccatore/accumulatore, la valvola di espansione/orifizio, i tubi flessibili e l'idoneità al lavaggio. Un condensatore a flusso parallelo può trattenere detriti che non possono essere rimossi in modo affidabile. Seguire le informazioni sul servizio dell'applicazione anziché vendere lo stesso kit per ogni guasto.

Quando è incluso un condensatore, abbina OE, nucleo, porta/collettore, essiccatore integrato, sensori, montaggio e imballaggio tramite Elecdura Categoria condensatore A/C o programma di condensatori all'ingrosso.

Informazioni sugli ordini all'ingrosso

• Marca del veicolo/macchina, modello, VIN/gamma di serie, motore, mercato e opzione A/C

• Numero OE del veicolo e origine della sostituzione

• Produttore del compressore, codice modello completo, etichetta e fotografie su tutti i lati

• Cilindrata verificata, controllo e rotazione fisso/variabile/elettrico

• Diametro/profilo/scanalature/offset e tensione frizione/connettore della puleggia

• Conteggio delle orecchie di montaggio, spaziatura, larghezza, manicotti e orientamento della staffa

• Tipo di porta di aspirazione/scarico, spaziatura, pilota, clock e caratteristiche della testata posteriore

• Connettore della valvola di controllo, dati della parte/calibrazione e tipo di controllo

• Quantità di refrigerante, prodotto oleoso/viscosità/sistema e preriempimento del compressore

• Prove di guasto/contaminazione, ambito e quantità della sostituzione richiesta

• Requisiti di installazione e convalida delle prestazioni di esempio

Per gli appalti multi-applicazione, utilizzare quello di Elecdura programma di compressori A/C all'ingrosso solo dopo che ciascuna riga ha il proprio record di prove. Non comprimere le varianti in un unico SKU perché le loro foto sembrano simili.

Piano di controllo qualità per ordini batch

L'ispezione in entrata dovrebbe verificare la tracciabilità del modello/OE, la cilindrata/l'architettura, la rotazione, la puleggia/frizione, la valvola di controllo/tensione, il montaggio, le porte, il connettore, i dispositivi di scarico, le condizioni dell'albero, il tipo/quantità di olio, la pulizia, i tappi di chiusura, la protezione dalla corrosione, l'imballaggio e l'identificazione del lotto.

Utilizzare attrezzature dimensionali per controlli di volumi elevati di pulegge, supporti e porte. Il campionamento funzionale dovrebbe confrontare le condizioni di aspirazione/scarico definite, la velocità, il comando e la temperatura con il campione approvato. Un compressore che gira o produce aria su un banco asciutto non è un test di capacità dell'aria condizionata e può danneggiarlo.

Conservare i risultati per lotti di produzione futuri.

Mantieni l'approvazione del codice modello legata all'approvazione delle prestazioni

Un'etichetta può essere stampata correttamente su una variante assemblata in modo errato. Conservare insieme disegni, risultati dimensionali, prove di valvole/connettori, registri dell'olio e dati sulle prestazioni controllate. L'imballaggio deve preservare le porte tappate, lo spazio della frizione, la puleggia e il connettore.

Utilizzare esempi di prodotti come prove di configurazione, non riferimenti incrociati universali

Una pagina di prodotto specifica per famiglia può mostrare quanti campi appartengono a una configurazione di compressore vendibile. Ad esempio, a La configurazione del compressore Valeo TM-21 24V combina famiglia, tensione, gole e diametro della puleggia, refrigerante e interfacce; nessuno di questi campi deve essere rimosso dal record di approvazione. Allo stesso modo, il L'esempio di applicazione SP17 dimostra che un codice di famiglia necessita ancora della conferma di OE, puleggia, supporto e veicolo. Utilizza esempi per comprendere la profondità dell'identificazione, non trasferire mai l'adattamento a un'applicazione non elencata.

Se un candidato supera la corrispondenza dimensionale ma produce un raffreddamento debole dopo l'installazione, tornare al guida alle prove di guasto del compressore e test di efficienza controllata. Il problema potrebbe essere la contaminazione, la carica, il flusso d'aria o il controllo piuttosto che lo spostamento dichiarato.

Domande frequenti

Posso determinare la cilindrata dal nome della famiglia del compressore?

Solo quando i dati autorevoli del produttore lo definiscono

Utilizza il modello completo e il codice della variante; non dedurre cc/rev esatti da una famiglia abbreviata.

Un compressore con le stesse orecchie di montaggio avrà la stessa capacità?

NO

Gli alloggiamenti e i supporti condivisi possono contenere cilindrate, valvole, teste, pulegge o tensioni diverse.

Un compressore di cilindrata maggiore è un aggiornamento?

Non automaticamente

Il circuito completo e il controllo sono stati progettati per un intervallo di capacità. Il sovradimensionamento può creare problemi di carico, ciclicità e pressione.

Una valvola di controllo può modificare la cilindrata effettiva?

SÌ

I compressori variabili alterano la corsa attraverso un controllo interno o esterno. La calibrazione della valvola e la compatibilità dei comandi fanno parte dell'abbinamento.

Cosa deve essere inviato per la corrispondenza dello spostamento?

Invia l'identità completa più ogni interfaccia meccanica e di sistema

Fornire etichetta OE/modello, applicazione, cc/rev verificati, controllo, rotazione, puleggia, supporto, porte, connettore, refrigerante/olio, prove delle prestazioni, quantità e piano di campionamento.
