Una ventola del radiatore che funziona dopo lo spegnimento del motore non è automaticamente un guasto. Molti veicoli moderni utilizzano il raffreddamento post-corsa per gestire l'accumulo di calore dopo una guida a temperature elevate, un traino, un traffico intenso, un funzionamento turbo o una temperatura ambiente elevata. La ventola può continuare per alcuni minuti perché il sistema di controllo del motore vede ancora abbastanza calore per proteggere il radiatore, il liquido di raffreddamento, i tubi flessibili, l'area del turbo, il cablaggio e i componenti sotto il cofano. Il problema inizia quando la ventola funziona troppo a lungo, funziona ogni volta a freddo, scarica la batteria o continua anche dopo che il sistema di controllo avrebbe dovuto rilasciarla.
Questo articolo aiuta le reti di riparazione, i distributori e gli acquirenti di flotte a separare il normale post-funzionamento della ventola del radiatore dai guasti elettrici o del sistema di raffreddamento. Si concentra su prove pratiche: tempo di funzionamento, temperatura del liquido di raffreddamento, richiesta di aria condizionata, comportamento dei relè, segnali del modulo di controllo della ventola, assorbimento di corrente, calore del connettore e condizioni del cablaggio. Elecdura supporta parti correlate come ventole del radiatore, moduli di controllo della ventola, diagnostica del modulo di controllo della ventola di raffreddamento, radiatori, Condensatori A/C e altro parti di raffreddamento del motore quando gli acquirenti possono fornire foto, numeri di parte, risultati dei test e dati di applicazione del veicolo.

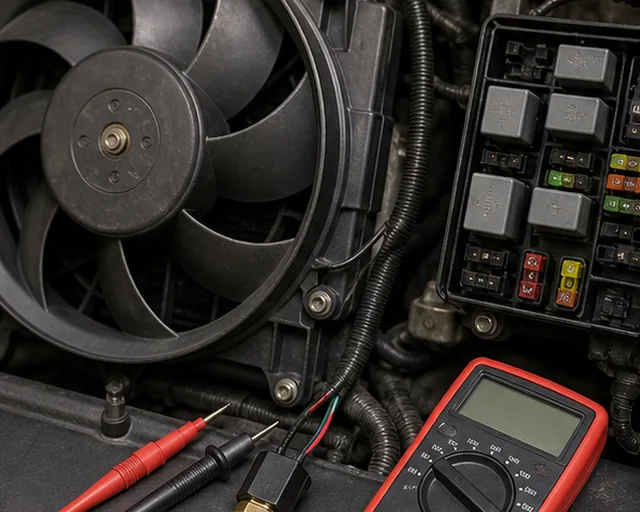

Diagnostica post-funzionamento della ventola del radiatore con interruttore termico del portafusibili relè e multimetro.
Una ventola che funziona brevemente dopo uno spegnimento a caldo può essere normale. È particolarmente comune dopo il traffico lento, il traino, la guida ripida, l'uso dell'aria condizionata, il riscaldamento del turbo o il clima caldo. Una ventola che funziona per alcuni minuti e poi si spegne in modo netto di solito segue la strategia di post-funzionamento programmata del veicolo. Una ventola che funziona per un periodo molto lungo, funziona a motore freddo, gira inaspettatamente in un veicolo parcheggiato o scarica la batteria deve essere trattata come un guasto fino a prova contraria.
Per un'officina di riparazione o un acquirente di ricambi, la prima domanda non è 'quale ventola dovrei acquistare?' ma 'quale comando mantiene accesa la ventola?' La ventola potrebbe rispondere correttamente alla temperatura elevata del liquido di raffreddamento, alla pressione dell'aria condizionata o alla logica di assorbimento del calore. Potrebbe anche essere alimentato da un relè bloccato, un modulo di controllo della ventola in cortocircuito, un falso segnale del sensore di temperatura del liquido di raffreddamento, un cablaggio danneggiato, un connettore fuso, un sensore di pressione guasto o un motore della ventola che assorbe troppa corrente e danneggia il circuito di controllo.
Osservazione |
Più probabilmente normale |
Colpa più probabile |
Cosa registrare |
|---|---|---|---|
La ventola funziona dopo lo spegnimento a caldo |
Si ferma da solo dopo un periodo breve e costante |
Funziona oltre il tempo previsto o non si ferma mai |
Tempo di esecuzione, temperatura ambiente, condizioni dell'unità |
La ventola funziona dopo un delicato avvio a freddo o uno spegnimento a freddo |
Non comune a meno che il veicolo non abbia una strategia specifica |
Falso segnale di temperatura, relè, modulo, cablaggio, guasto richiesta A/C |
Lettura della temperatura del liquido di raffreddamento, dati di scansione, comando A/C |
La ventola si ferma quando il relè viene rimosso |
Il percorso di controllo deve essere testato |
Il relè potrebbe essere bloccato o ricevere comandi continui |
Codice del relè, condizione della presa, segnale di comando |
La ventola funziona con il modulo scollegato o il connettore fuso |
Non normale |
Modulo in corto, sovracorrente del motore, cablaggio danneggiato |
Foto del connettore, assorbimento di corrente, numero del modulo |
La batteria è scarica durante la notte |
Non normale |
Il circuito della ventola rimane alimentato dopo lo spegnimento |
Assorbimento parassita, test fusibili/relè, durata funzionamento ventola |
Dopo l'arresto del motore, la circolazione del liquido refrigerante solitamente rallenta o si arresta, ma le parti metalliche continuano a rilasciare il calore immagazzinato. Questo è un bagno di calore. Il liquido refrigerante vicino alla testata, al turbocompressore, al lato di scarico e alla zona superiore del motore può diventare più caldo per un breve periodo dopo lo spegnimento. Se il sistema di controllo del veicolo rileva una temperatura superiore alla soglia programmata, potrebbe mantenere la ventola elettrica in funzione per aspirare l'aria attraverso il radiatore e il vano motore.
Il post-corsa può essere più evidente in climi caldi, traffico, traino, guida in montagna, motori turbocompressi, carico elevato del motore o dopo che l'impianto A/C ha lavorato intensamente. Alcuni veicoli utilizzano anche pompe elettriche ausiliarie o speciali strategie di post-corsa per spostare il liquido di raffreddamento dopo lo spegnimento. Il proprietario sente il rumore della ventola mentre l'auto è parcheggiata e presume che qualcosa non va, ma il veicolo potrebbe proteggersi esattamente come previsto.
Il modello normale è controllato e ripetibile. La ventola funziona perché la temperatura o la logica del sistema lo richiede, quindi si ferma quando la condizione è soddisfatta o viene raggiunto un limite di tempo. Il tempo di funzionamento varia in base al veicolo, alla temperatura ambiente e al carico di guida recente. Un distributore dovrebbe evitare di dire a ogni cliente di sostituire un ventilatore solo perché funziona dopo lo spegnimento. La chiave è se il tempo di funzionamento e lo schema corrispondono al comportamento previsto del veicolo.

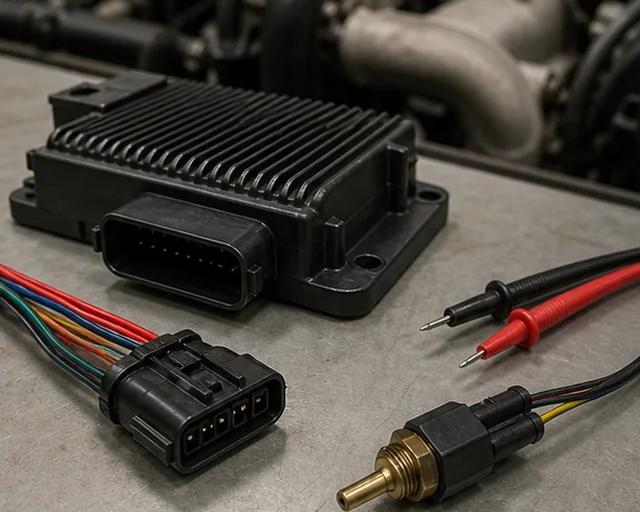

Test del cablaggio del modulo di controllo della ventola e del sensore di temperatura per il funzionamento della ventola dopo lo spegnimento.
Un ventilatore che funziona per un tempo insolitamente lungo dopo ogni spegnimento necessita di una diagnosi. Una ventola che si accende a motore freddo è sospetta. Una ventola che funziona per ore, scarica la batteria o si riavvia mentre il veicolo è parcheggiato dovrebbe essere trattata come un problema di controllo elettrico. Una ventola che funziona alla massima velocità ogni volta che l'accensione è inserita può essere una risposta di sicurezza alla mancanza di dati sulla temperatura, dati del sensore di pressione o a un guasto del modulo di controllo.
Altri segnali di allarme includono comportamento irregolare dell'indicatore della temperatura, spia di controllo del motore, codici di errore diagnostici relativi alla ventola, presa relè fusa, connettore della ventola caldo, aria condizionata debole al minimo, surriscaldamento nel traffico, basso livello di refrigerante, vapore, perdita di refrigerante o cronologia di riparazioni precedenti attorno al radiatore, al condensatore, al gruppo ventola o alla scatola dei fusibili. Un reclamo relativo alla ventola deve essere collegato al sistema di raffreddamento completo e A/C poiché il funzionamento della ventola può essere comandato dalla temperatura del liquido di raffreddamento e dalla pressione dell'A/C.
Se la batteria viene scaricata ripetutamente, non continuare a caricarla ignorando la ventola. Le ventole di raffreddamento elettriche assorbono una corrente significativa. Un circuito della ventola bloccato può danneggiare il cablaggio, indebolire la batteria e lasciare il driver incagliato. Per i veicoli della flotta, registrare se la ventola funzionava quando il conducente parcheggiava il veicolo e se era ancora in funzione all'ispezione successiva.
In molti circuiti di ventola tradizionali, un relè fornisce corrente elevata al motore della ventola quando comandato dall'ECU o dal modulo di controllo. I contatti dei relè possono usurarsi, creare archi, surriscaldarsi e rimanere chiusi. Quando i contatti restano chiusi, la corrente continua a fluire verso la ventola anche dopo la rimozione del segnale di controllo. La ventola funziona finché il relè non si apre, il fusibile viene rimosso, la batteria si scarica o il motore si ferma.
Un passaggio diagnostico pratico consiste nell'identificare il relè della ventola corretto e osservare cosa succede quando viene rimosso o sostituito con un relè identico e sicuramente funzionante in un circuito sicuro. Se la ventola si ferma immediatamente quando il relè viene rimosso e il relè non veniva comandato, il relè potrebbe essere bloccato. Se anche il relè sostitutivo rimane eccitato, il lato di controllo lo sta comandando o c'è un guasto nel cablaggio. La presa del relè deve essere ispezionata per eventuali danni dovuti al calore, corrosione e terminali allentati.
Per gli acquirenti di ricambi, non citare solo un relè se la presa è fusa o se l'assorbimento di corrente del motore della ventola è elevato. Un motore guasto può sovraccaricare il relè e far guastare nuovamente il nuovo relè. La richiesta dovrebbe includere il numero del relè, la foto della scatola dei fusibili, le condizioni della presa, l'assorbimento di corrente del motore della ventola e se la ventola gira liberamente a mano. Una sostituzione economica del relè non rappresenta una riparazione completa se la causa del surriscaldamento del relè rimane.
Molti veicoli utilizzano un modulo di controllo della ventola, un controller PWM, un pacchetto di resistori o un'elettronica della ventola integrata invece di un semplice circuito di solo relè. Questi moduli controllano la velocità della ventola e possono essere montati sulla copertura della ventola, vicino al radiatore o integrati nel gruppo ventola. Se il modulo va in cortocircuito interno, perde il segnale di controllo, si surriscalda o subisce danni al connettore, la ventola può funzionare continuamente, non funzionare o funzionare alla velocità errata.
La diagnosi del modulo dovrebbe includere l'ispezione del connettore. Indizi comuni sono plastica fusa, corrosione verde, pin allentati, infiltrazioni d'acqua e terminali surriscaldati. Il motore della ventola deve essere controllato perché un assorbimento eccessivo di corrente può danneggiare il nuovo modulo. Se il modulo si guasta a causa dell'ingresso di calore o acqua, la sostituzione del solo modulo senza fissare la sigillatura del connettore o il carico del motore può creare un reclamo ripetuto.
Al momento dell'approvvigionamento, gli acquirenti devono confermare il tipo di gruppo ventola: motore a due fili, modulo a tre fili, controllo PWM a quattro fili, resistore separato, modulo di controllo integrato, gruppo a doppia ventola o controller montato sulla copertura specifico del veicolo. Il vecchio numero del modulo, la forma della spina, il numero di pin, la posizione di montaggio e la potenza della ventola sono importanti. Di Eletdura La categoria del modulo di controllo della ventola e il contenuto diagnostico della ventola di raffreddamento possono supportare questi controlli di corrispondenza quando sono disponibili foto e risultati dei test.
Il sensore della temperatura del liquido di raffreddamento comunica al sistema di controllo quanto è caldo il motore. Se il sensore legge un valore falsamente alto, l'ECU potrebbe comandare alla ventola di funzionare anche quando il motore non è effettivamente caldo. Se il circuito del sensore è aperto o mancante, alcuni veicoli azionano la ventola come misura di sicurezza perché l'ECU non può fidarsi dei dati di temperatura. Se il sensore legge in modo irregolare, la ventola potrebbe funzionare in modo imprevedibile.
Tuttavia, non incolpare il sensore prima di verificare se il motore è veramente caldo. Il livello basso del liquido refrigerante, l'aria intrappolata, un termostato bloccato, una pompa dell'acqua debole, un radiatore intasato, un condensatore bloccato, un tappo del radiatore guasto o un flusso d'aria inadeguato possono causare temperature molto elevate. Una ventola in funzione dopo lo spegnimento potrebbe tentare di gestire una reale condizione di surriscaldamento. La sostituzione del modulo ventola ignorando la perdita di liquido refrigerante può danneggiare il motore.
Utilizzare i dati di scansione per confrontare la temperatura del liquido di raffreddamento con le letture della temperatura effettiva, ove possibile. Se lo scanner mostra una temperatura estrema su un motore freddo, sospettare il sensore o il cablaggio. Se lo scanner mostra una temperatura normale ma l'uscita relè rimane alimentata, controllare il relè, il modulo o il cablaggio. Se la temperatura è veramente elevata, diagnosticare il sistema di raffreddamento prima di ordinare l'elettronica della ventola.
Le ventole di raffreddamento spesso funzionano quando il sistema A/C è in funzione perché il condensatore ha bisogno del flusso d'aria per respingere il calore. Se la pressione dell'aria condizionata rimane alta, se il sensore di pressione segnala un valore falso alto o se il condensatore è bloccato, il sistema di controllo potrebbe comandare il funzionamento del ventilatore. Un conducente potrebbe pensare che la ventola del radiatore abbia un guasto nel raffreddamento del motore, mentre il grilletto è in realtà la logica della pressione dell'aria condizionata.
Controllare se il comportamento della ventola cambia quando l'aria condizionata viene spenta prima dello spegnimento. Controllare il blocco della superficie del condensatore, la velocità della ventola, i dati del sensore di pressione e i codici di errore relativi all'aria condizionata. Se il condensatore è pieno di detriti, la ventola potrebbe funzionare più intensamente e più a lungo. Se il sensore di pressione dell'aria condizionata è difettoso, la ventola potrebbe ricevere un comando non necessario. Se la sezione della ventola del condensatore di un gruppo a doppia ventola si guasta, la ventola rimanente potrebbe funzionare più spesso.
Per l'approvvigionamento, i gruppi di ventole vicino ai condensatori A/C devono corrispondere alla forma della copertura, al diametro della ventola, alla direzione delle pale, alla potenza del motore, alla configurazione del resistore/modulo e al connettore. Una ventola debole può causare sia il surriscaldamento nel traffico che una scarsa aria condizionata al minimo. I relativi controlli di smaltimento del calore dell'aria condizionata sono importanti quando il problema riguarda il post-funzionamento della ventola e lo scarso raffreddamento della cabina.
Il motore di una ventola di raffreddamento può ancora girare assorbendo troppa corrente. Cuscinetti usurati, infiltrazioni d'acqua, contatto con detriti, lame danneggiate o usura interna del motore possono aumentare l'assorbimento di corrente. La corrente elevata riscalda connettori, relè, fusibili, moduli e cablaggi. Il componente di controllo potrebbe guastarsi per primo, ma la causa principale potrebbe essere il motore. Se l'officina sostituisce solo il relè o il modulo, la nuova parte può guastarsi rapidamente.
Controllare manualmente se la ventola gira liberamente con il veicolo in sicurezza e spento. Ascolta il raschiamento. Verificare la presenza di danni alla lama, contatto della copertura, fermagli di bilanciamento mancanti, mozzo della ventola rotto o detriti tra lama e copertura. Misura l'assorbimento di corrente in base ai dati di servizio o confrontalo con un sistema sicuramente funzionante quando i dati non sono disponibili. Ispezionare il connettore per individuare eventuali doratura, fusione, allentamento e tensione del terminale.
Per i distributori, i gruppi ventola devono essere quotati con le foto dei connettori e le specifiche del motore, quando possibile. Una ventola che sembra corretta ma ha potenza, passo delle pale, tipo di controllo o disposizione dei pin errati può sovraccaricare il circuito o non rispondere correttamente. Se il vecchio connettore è fuso, includere un codino o un connettore di riparazione, se disponibile. Non inviare una nuova ventola in un connettore bruciato e aspettarsi un risultato pulito.
Utilizzare questa sequenza prima di ordinare le parti:
Registrare il tempo di funzionamento della ventola dopo lo spegnimento, la temperatura ambiente, le condizioni di guida recenti e se il motore era caldo.
Controllare se la ventola si ferma da sola, funziona per un periodo eccessivo o scarica la batteria.
Leggere la temperatura del liquido di raffreddamento, i dati sulla pressione dell'aria condizionata, il comando della ventola e tutti i codici di errore relativi alla ventola con uno scanner, se disponibile.
Ispezionare il livello del liquido di raffreddamento, il tappo del radiatore, il comportamento del termostato, il blocco del radiatore e del condensatore e i segni di reale surriscaldamento.
Identificare se la ventola è controllata da relè, da modulo, da resistore o integrata nel gruppo ventola.
Ispezionare relè, fusibile, presa, connettore della ventola, modulo di controllo, cablaggio, punto di terra e segni di calore o corrosione.
Controllare l'assorbimento di corrente del motore della ventola e la resistenza meccanica prima di sostituire un modulo o un relè.
Confrontare il vecchio codice prodotto, il connettore, il numero di pin, la copertura, la direzione delle pale, il diametro della ventola e i punti di montaggio prima di ordinare.
Dopo la riparazione, verificare il comando della ventola, il tempo di funzionamento, la temperatura del liquido di raffreddamento, le prestazioni dell'aria condizionata e il consumo della batteria.
I reclami di post-funzionamento della ventola del radiatore possono portare a diverse parti: motore della ventola, gruppo ventola completo, copertura della ventola, relè, riparazione della scatola dei fusibili, modulo di controllo della ventola, resistore, connettore a spirale, sensore di temperatura del liquido di raffreddamento, sensore di pressione dell'aria condizionata, termostato, radiatore, condensatore o riparazione del cablaggio. Un acquirente non dovrebbe immagazzinare una parte del 'post-funzionamento della ventola' e presumere che copra il reclamo. Lo SKU corretto dipende dall'architettura di controllo.
Per i gruppi ventola, registrare il modello del veicolo, l'anno, il motore, la trasmissione, l'opzione A/C, il mercato, la quantità di ventole, la potenza del motore, la forma della copertura, la direzione delle pale, il connettore, il numero di pin, la presenza del modulo, la presenza del resistore e i punti di montaggio. Per i moduli, registrare il numero del modulo, la forma della spina, il numero di pin, le viti di montaggio, lo stile del dissipatore di calore e se è venduto separatamente o con la ventola. Per i relè, registrare l'amperaggio, la disposizione dei pin e le condizioni della presa. Per i sensori, registrare il connettore e la posizione del sensore.
L'imballaggio è importante perché le coperture e le pale dei ventilatori si rompono facilmente. Utilizzare protezione per il viso, rigidità del cartone, protezione per gli angoli ed etichette trasparenti. Una copertura rotta può causare il contatto delle pale e creare un nuovo guasto di assorbimento di corrente. Un connettore danneggiato può creare un funzionamento intermittente che sembra un problema di controllo. Per gli importatori, l'approvazione del campione dovrebbe includere foto del montaggio e controlli elettrici, non solo l'aspetto visivo.
Gli acquirenti di flotte e reti di riparazione possono ridurre i reclami ripetuti dei fan mantenendo un semplice registro post-utilizzo per ciascuna famiglia di veicoli. Registra se la ventola è rimasta in funzione dopo un viaggio in autostrada con temperature elevate, dopo il minimo in città, dopo l'uso dell'aria condizionata, dopo il traino e dopo un avviamento a freddo. Aggiungi il normale orario di chiusura per i veicoli noti nella stessa flotta. Ciò fornisce al service desk una linea di base prima che le parti vengano ordinate. Se un modello funziona normalmente per tre minuti dopo un arresto a caldo, ciò non costituisce di per sé un guasto ai componenti. Se un veicolo percorre quaranta minuti seguendo lo stesso percorso, la differenza costituisce una prova utile.
La registrazione dovrebbe inoltre indicare quale parte ha risolto il caso precedente: relè, modulo, gruppo ventola, connettore, sensore del liquido di raffreddamento, radiatore, pulizia del condensatore o riparazione del liquido di raffreddamento. Con il passare del tempo, l'acquirente può vedere se una determinata ventola aftermarket assorbe troppa corrente, se viene saltata la riparazione del connettore o se un reclamo ripetuto è effettivamente causato da un livello basso di refrigerante o da un blocco del condensatore. Questa cronologia aiuta i distributori a immagazzinare gli articoli di riparazione corretti e impedisce al team di vendita di quotare un gruppo ventola completo quando l'articolo in rapido movimento è un relè, un codino o un modulo di controllo della ventola.
Una ventola del radiatore in funzione dopo lo spegnimento può essere normale, ma il modello normale è controllato, temporaneo e correlato al calore. Una tipologia di guasto è eccessiva, motore freddo, incontrollato, batteria scarica o legata a danni elettrici. La decisione di approvvigionamento più sicura inizia con il tempo di funzionamento, i dati sulla temperatura, il segnale di comando, il comportamento del relè/modulo, l'assorbimento di corrente, le condizioni del connettore e i controlli reali del sistema di raffreddamento.
Elecdura può aiutare gli acquirenti a reperire ventole del radiatore, moduli di controllo, gruppi di ventole, relè, connettori e relative parti di raffreddamento quando la richiesta include l'applicazione del veicolo, foto di parti vecchie, foto di connettori, modello di funzionamento, dati di scansione e prove di guasto. Tali prove consentono di scegliere la parte che risolve la causa, non solo la parte che fa più rumore dopo lo spegnimento.
