EV ヒートポンプと PTC 暖房: アフターマーケット冷却の購入者が理解する必要があること

EV ヒート ポンプと PTC ヒーターは、車内の熱を供給するという同じ顧客の問題を解決しますが、これらは交換可能な部品ではなく、多くの車両が両方を使用しています。アフターマーケットの購入者にとって、決定的な問題は「どのテクノロジーが優れているか?」ということではありません。それは、「この車両はどの熱アーキテクチャを使用しているか、交換部品はどのインターフェースを維持する必要があるか?」です。間違い 電動A/Cコンプレッサー、冷却剤 PTC ユニット、バルブ ブロック、または熱交換器が原因で、車両が熱を失ったり、霜取りが不十分になったり、バッテリー温度の異常が発生したり、隔離警告が発生したり、システムが作動できなくなったりする可能性があります。

ヒートポンプは冷媒回路を通して熱を移動させます。 PTC ヒーターは、通常、空気経路または冷却剤ループ内の電気抵抗によって熱を発生します。どちらも車両の熱コントローラーによって監視され、バッテリー、モーター、インバーター、キャビン、および霜取りシステムと負荷を共有する場合があります。そのため、「EVヒーター」などのカタログ記載だけでは購入の判断材料にはなりません。購入者は、部品を承認する前に、 OE基準、アプリケーション、電圧クラス、コネクタの詳細、流体または冷媒の接続、制御方法、および仕向け先市場の仕様が必要です。

簡単な答え: ヒートポンプと PTC システムの違い

ヒートポンプと PTC システムは冷却ハードウェアを共有する場合がありますが、異なる調達境界が生じます。

汎用の EV 暖房レイアウトはありません。一部の車両では、車室内の暖房に空気熱源ヒートポンプを使用しています。他のものは、熱がヒーターコアに到達する前に、冷却剤ループを通して熱を移動させます。ドライブユニットやパワーエレクトロニクスから熱を回収するものもあります。バッテリーの調整、キャビンの暖房、またはその両方に高電圧 PTC 冷却ヒーターを使用するものもあります。したがって、サプライヤーは、正確なアプリケーションが検証されていない限り、回路図を典型的なアーキテクチャとして説明する必要があります。

なぜ効率性の議論がマッチング手法ではないのか

適切な動作条件下では、ヒート ポンプは周囲の空気、冷却剤ループ、または回収された廃熱からエネルギーを輸送するため、消費する電力よりも多くの熱をターゲット ループに移動させ、1 を超える性能係数を実現できます。 PTC ヒーターは原理的にはより単純です。電気入力が素子の熱になります。これは、ヒートポンプが常に暖房負荷全体を担うという意味ではありません。低温条件では、利用可能な熱源、冷媒の特性、コンプレッサーの速度制限、霜管理戦略、および制御の校正により、ヒート ポンプの出力が低下する可能性があります。自動車メーカーは、客室の快適性、フロントガラスの清掃、バッテリーの調整、または保護されたウォームアップシーケンスを維持するための戦略に PTC 支援を組み込むことがよくあります。

購入者にとって、実際的な結果は重要です。車両に「ヒートポンプが搭載されている」というパンフレットの記載から交換部品を推測しないでください。特定の PTC 冷却剤ヒーター、異なる排気量またはインバーター インターフェイスを備えた電動コンプレッサー、マルチポート バルブ モジュール、または特定の熱ループを中心に設計されたコンデンサー/ラジエーター パッケージが必要な場合があります。逆に、PTC のみの構成には反転アーキテクチャがまったくない場合があります。物理的に似ている部品でも、制御、冷却能力、電圧、配管が間違っている可能性があります。

調達するとき 電動A/Cコンプレッサーでは、加熱性能を汎用コンプレッサーを代替する理由としてではなく、システム要件の一部として扱います。ヒートポンプ車は、暖房モードと冷房モード全体にわたってコンプレッサーに指令を与えることができます。その動作範囲、オイル、冷媒、コネクタ、速度コマンド、および診断ロジックがアプリケーションと一致する必要があります。コンプレッサーを起動して冷媒を循環させるだけでは、自動的にヒートポンプの適切な代替品にはなりません。

ヒートポンプハードウェア: アフターマーケットの間違いが始まるところ

電動コンプレッサーとインバーターのインターフェース

従来のベルト駆動のA/Cシステムでは、エンジンがコンプレッサーの速度を確立し、クラッチまたは制御バルブが容量に影響を与えます。 EV では、コンプレッサーは高電圧モーターを使用しますが、そのインバーターと制御電子機器の位置と統合は依然としてアプリケーションに依存します。マッチングには、公称高電圧システム クラス、コネクタ キーイング、端子配置、絶縁設計、通信または速度コマンド方法、取り付け、振動絶縁、吸入ポートと吐出ポート、およびアプリケーションに必要な正確な冷媒とコンプレッサー オイルの仕様が含まれている必要があります。不一致があると、始動不能状態、絶縁障害、コントローラー通信エラー、または潤滑リスクが発生する可能性があります。

見た目が似ている三相コネクタが互換性を証明するとは考えないでください。コネクタ ハウジング、ピン配置、シール、ラッチの方向、HV インターロック ループ、シールド、および低電圧/制御プラグは異なる場合があります。同等であることを承認する前に、明確なラベルの写真、コネクタ面の写真、車両アプリケーションの詳細、およびOE番号を要求してください。コンプレッサーにオイルが供給されている場合は、対象のオイルと冷媒システムを確認してください。電気特性が設計要件の一部となる可能性があるため、高電圧コンプレッサーのオイルの取り扱いも重要です。

熱交換器とエアフローモジュール

ヒートポンプ車は、複数の熱処理にフロント熱交換器を使用する場合があります。アーキテクチャに応じて、モジュールは客室の冷凍、客室の暖房、バッテリーの冷却、パワーエレクトロニクスの冷却、および熱除去と相互作用できます。これにより、すべてのフロント エクスチェンジャーが交換可能になるわけではありません。ポートの位置、コアの寸法、マニホールドの配置、圧力定格、取り付けポイント、センサーのボス、腐食保護、およびファン パッケージとのエアフローの関係は、依然としてアプリケーション固有です。

購入者が商品をレビューしているとき、 A/Cコンデンサー または関連するフロント モジュールでは、スタックの関係全体を把握する必要があります。コンデンサーの位置、ラジエーターまたは冷却チラーの位置、ファンの深さ、シュラウドの形状、上部および下部のマウント、ホース、レシーバーとドライヤーの統合、およびサービス ポートのレイアウトです。コアが外形寸法と一致していても、圧力ポート、ブラケット、またはマニホールドの角度が間違っているために、ジョブが失敗する可能性があります。 EV では、小さな配線の違いが冷却剤のクイック接続や高電圧ハーネスの経路に干渉する可能性もあります。

バルブ、センサー、冷媒経路

ヒート ポンプ システムでは、多くの場合、追加のスイッチング、拡張、および制御コンポーネントを使用して、熱をさまざまな方向またはループ間で移動させます。正確なバルブ数と流路は普遍的ではありません。そのため、同じ車種クラスの別の EV がヒートポンプを使用しているという理由だけで、膨張弁、電磁弁、センサー、ホースを注文しないでください。 OEの基準、ポート形状、電気コネクタ、圧力範囲、冷媒定格、およびコントローラの戦略を一致させます。アセンブリにバルブ ブロックが含まれている場合は、メイン ハウジングのみではなく、すべてのポートとコネクタの画像をリクエストしてください。

PTC ハードウェア: 独自の取り付けルールによる直接加熱

PTC ヒーターのマッチングは、加熱能力だけではなく、電気、冷却剤、および制御インターフェースに依存します。

PTC は、電気抵抗が温度とともに変化する発熱体について説明します。 EV システムでは、 HVACケース内のエア ヒーターとして、またはキャビン回路、バッテリー ループ、または複合熱ネットワークに電力を供給する冷却剤ヒーターとして現れる場合があります。ヒーターは、ホース接続を備えたコンパクトな金属ハウジング、または高電圧端子を備えたダクトに取り付けられたモジュールにすることができます。したがって、PTC ラベルの存在は、物理的または電気的な互換性についてはほとんど意味を持ちません。

空気側 PTC とクーラント PTC の比較

空気側 PTC モジュールはHVACケース内の空気を加熱します。冷却剤 PTC ヒーターは熱を冷却剤に伝達し、コントローラーのコマンドに従ってヒーター コア、バッテリー プレート、ドライブ ユニット ループ、または複数の分岐に熱を導くことができます。一方を他方に置き換えることは合理的な変換ではありません。ハウジング、接続、必要な流量、制御ロジック、安全対策、および熱応答は異なります。

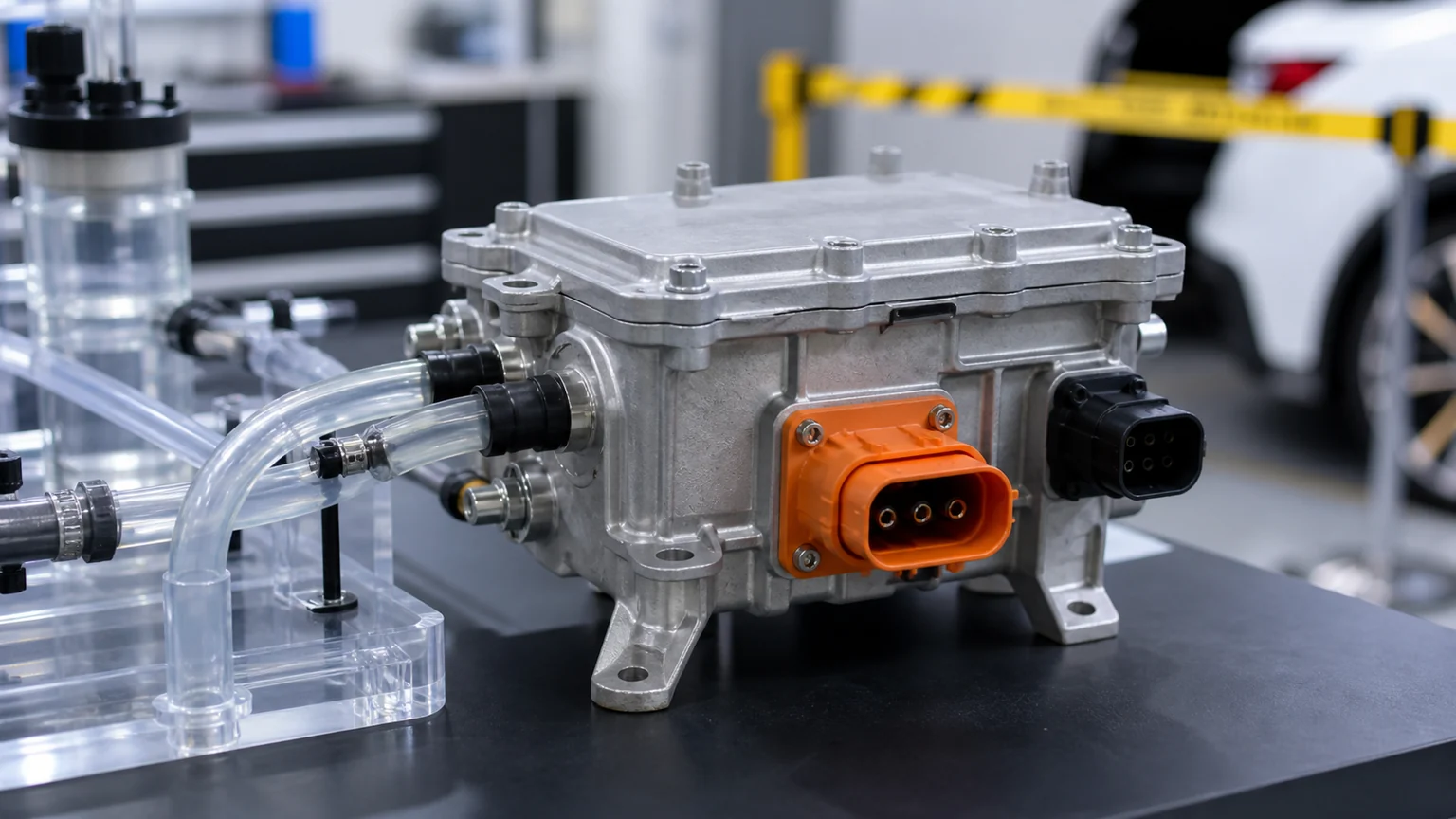

冷却水ヒーターの場合は、入口と出口の直径、ホースの接続タイプ、マークされている冷却水の方向、ブラケットの向き、ブリードまたはセンサー ポート、および統合されたポンプまたはバルブを文書化します。エアヒーターの場合は、ダクト形状、取付レール、風向、温度センサー、ハーネスの長さ、コネクタ位置を記録します。どちらの場合も、高圧プラグ、低圧プラグ、インターロック配置、定格電圧、診断通信を一致させてください。コントローラーが別のメッセージ セットまたは現在のプロファイルを予期しているため、部品は物理的にボルトインされていても車両によって拒否される場合があります。

安全性は製品仕様の一部です

高電圧 PTC コンポーネントには電気要件と絶縁安全要件が含まれるため、それに応じて取り扱う必要があります。調達記録では、ハウジングの写真と部品番号、電圧定格、絶縁システム、コネクタ ファミリ、シール、端子、保護回路の検証を区別する必要があります。受入検査では、輸送による損傷、コネクタ ロックのひび割れ、湿気の侵入、ピンの曲がり、キャップの紛失、冷却ポートの損傷、ラベルの不一致がないかどうかを確認する必要があります。返品されたヒーターに故障が見られる場合、証拠パッケージには、車両の故障コード、供給電圧の測定、絶縁テスト手順の結果（該当する場合）、ハーネスの状態、冷却液のレベルと循環の証拠、コネクタの写真、取り外した部品のラベルが含まれている必要があります。

両方のアーキテクチャで機能する購入者のマッチング シーケンス

1. 車両と市場の構成を特定します。 VIN/アプリケーション、モデル年、ドライブ構成、仕向け市場、工場出荷時のHVACオプション、およびOEの部品番号を記録します。モデル名だけに頼らないでください。

2. コンポーネントのループを分類します。 冷媒側、冷却水側、空気側、または複数のループで共有されるコントローラー/センサーですか?これにより、バッテリー ループ要件に反してHVACパーツを注文することがなくなります。

3. 物理インターフェイスをキャプチャします。 すべてのポート、コネクタ面、ブラケット、ラベルの位置、ホースの角度、サービス ポイント、取り付け深さを写真に撮ります。 OEのリファレンスと画像が収集された後にのみ測定してください。

4. 電気および制御の互換性を確認します。 電圧クラス、端子数、コネクタのキーイング、HVIL の有無、通信コネクタまたは制御コネクタ、および診断コードを記録します。コネクタの色から制御の互換性を推測しないでください。

5. 冷媒と流体の適合性を確認してください。 冷媒側部品については、用途に必要な正確な冷媒の指定とコンプレッサーオイルの仕様を記録します。冷却液側部品の場合は、冷却液の接続とポンプ、バルブ、またはブリードの配置を記録します。

6. 周囲の障害を見直してください。 コンプレッサー、ヒーター、バルブ、ファン、またはコンデンサーの故障は、汚染、冷却液の流れの低下、ハーネスの問題、空気の流れの遮断、コントローラーの故障、または衝突による損傷の症状である可能性があります。見積書に隣接する部分と証拠要件を含める必要があるかどうかを決定します。

7. 命令とともに証拠を保管してください。 OEのリファレンス、写真、測定値、およびアプリケーション記録を PO に添付します。これにより、繰り返しの質問が減り、後の保証決定の正当性が高まります。

不必要な返品を生み出す一般的な誤診

以下のチェックは、システム障害が誤って交換部品のせいであると判断されるのを防ぐことを目的としています。作業場レベルの診断と冷媒または高電圧のサービスは、適切な装備を備えた資格のある担当者が継続して行う必要があります。

EV の熱管理に関する RFQ の作成方法

優れた RFQ は、既知の事実と仮定を区別します。まずはOEの部品番号と車両の用途から始めてください。ラベル、すべてのコネクタ、すべての冷媒または冷却剤ポート、ブラケット、および取り付けられている部品の高解像度の写真を追加します。リクエストが電動コンプレッサー、PTC クーラント ヒーター、空気側ヒーター、コンデンサー、バルブ ブロック、ホース、センサー、ファン モジュール、またはその他の部品であるかどうかを記載します。顧客の市場と、車両がヒートポンプHVAC 、PTC のみのレイアウト、または検証が必要な不明な構成を使用しているかどうかを含めます。

コンプレッサーの場合は、冷媒、既知の場合はオイル要件、ポート、該当する場合はプーリーの状態、HV および制御コネクタの図、および元の故障の証拠を追加します。 PTC ヒーターの場合は、電圧ラベル、コネクタの図、入口/出口の測定値、ループの位置、および関連するコントローラー コードを追加します。熱交換器の場合は、コアの寸法、ポート、取り付けポイント、センサーの位置、ファン/シュラウドのクリアランス、損傷写真を追加します。このレベルの証拠は最初の見積もりを改善し、販売代理店が実際の取り付けの問題を設置またはシステムの障害から区別するのに役立ちます。

ディストリビュータが何をストックすべきか、そして何をアプリケーション主導で維持すべきか

流通業者が信頼性の高いアプリケーション マッピング、地域の需要、および明確な返品プロセスを備えている場合にのみ、急速に動くサービス パーツが計画在庫を正当化できるようになります。非常に複雑な電動コンプレッサー、バルブ モジュール、PTC ヒーターのバリエーション、統合された熱交換器アセンブリには、通常、より厳密なトレーサビリティが必要です。在庫記録には、 OEの参照情報、サプライヤーのバッチ データ、電圧クラス、コネクタ ファミリ、冷媒または冷却剤ループの指定、および受入証拠の写真を保存する必要があります。部品に視覚的に類似したバリアントが複数ある場合は、単に在庫を簡素化するために、それらを 1 つの一般的な説明にまとめないでください。

確実性の低いアプリケーションの場合は、広範な「ユニバーサル EV ヒーター」を提供するよりも、アプリケーション主導の調達ルートの方が安全です。これにより、顧客は不適合の結果から保護され、販売代理店は新しい在庫として再販できない返品を処理することから保護されます。明確な技術的対応も信頼を築きます。どの証拠が欠けているため確認ができないのかを説明し、次に進むために必要なラベル、ポート、コネクタ、およびインストールされたコンテキストの写真を要求します。

受入検査：部品が設置業者に届く前に保護

受入検査では、キャップ付きのポート、コネクタ、マウント、および追跡可能な身元を確認する必要があります。

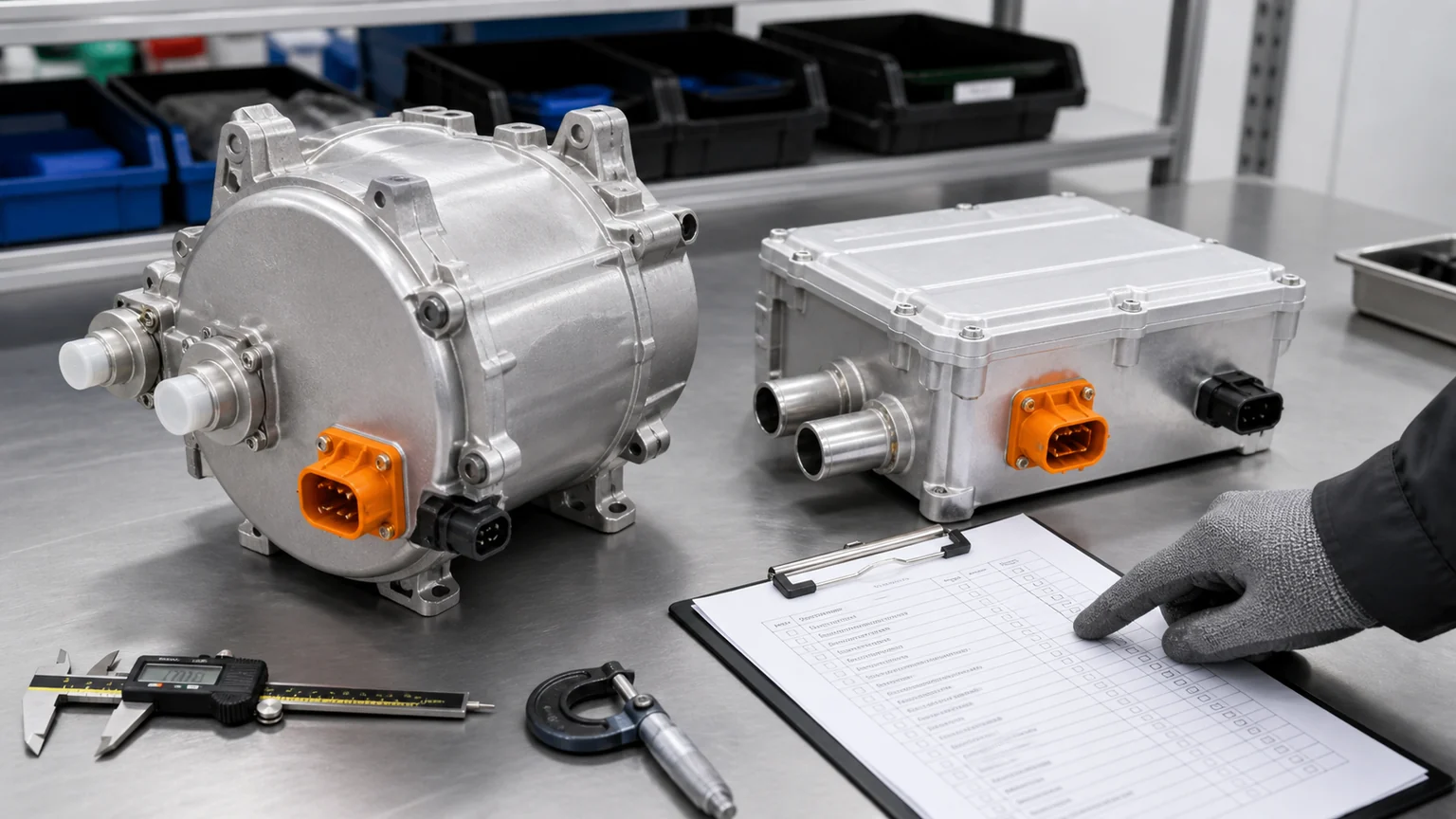

EV の熱部品は、作業場でカートンを開ける前に破損したり、誤って認識されたりする可能性があります。受け取りプロセスは、カートンのラベルと発注書明細行から始まり、次に部品ラベル、コネクタ、ポート、ブラケット、保護キャップに進む必要があります。電動コンプレッサーの場合は、高電圧コネクタと制御コネクタが清潔で乾燥しており、損傷していないことを確認します。コネクタのロックが歪んでいないこと。ポートにキャップが付いていること。取り付け耳が割れたり曲がったりしていないこと。目視で比較するためだけにキャップを外したり、コンポーネントを湿気にさらしたりしないでください。品目が在庫に入る前に、部品とバッチのラベル​​を記録します。

冷却剤 PTC ヒーターの場合は、承認されたアプリケーション記録に照らして入口と出口の方向を確認し、シール面とホース接続を検査し、HV コネクタと成形ハウジングの周囲に衝撃による損傷がないかどうかを確認します。損傷したラッチや湿気で汚染された端子は、たとえ発熱体自体が無傷であっても、取り付けに関する問題になる可能性があります。空気側 PTC モジュールにも同様の注意が必要です。ダクト フランジ、取り付けレール、熱センサーの位置、ハーネス保持ポイントを確認してください。カートンが潰れるとプラスチック製のエアガイドが変形し、取り付け後にガタガタ音や空気漏れが発生する可能性があります。

証拠を写真で受け取ることは官僚主義ではありません。これは、輸送による損傷、在庫管理エラー、車両側のハーネスの損傷、および純正部品の請求を区別する実用的な方法です。未開封のパッケージ、部品ラベル、すべてのコネクタ面、ポートまたは冷却剤接続、および目に見える損傷の鮮明な画像を 1 枚保管してください。その記録をバッチ番号またはロット番号、および元の発注書にリンクします。後で顧客が非発熱、絶縁、または通信障害を報告した場合、販売代理店は、メモリに頼るのではなく、返品されたユニットを出荷前に取得した証拠と比較できます。

この規律により、株の分離も改善されます。異なるコネクタを備えたヒートポンプ コンプレッサーのバリエーション、異なる電圧クラスの PTC ヒーター、または異なるポート レイアウトを備えたコンデンサーは、ハウジングがほぼ同一に見える場合でも、物理的に分離し、正確にラベルを付ける必要があります。制御された受け取りプロセスのコストは、高電圧の返却、緊急輸送、工場のダウンタイム、および交換部品プログラムに対する顧客の信頼の喪失に比べればわずかです。

最初にアーキテクチャを選択し、次にパーツを選択します

ヒートポンプと PTC ヒーターは、EV の熱管理における補完的なツールであり、交換可能なラベルではありません。ヒートポンプは冷媒側システムであり、その性能はアーキテクチャと動作条件によって異なります。 PTC ヒーターは直接電気熱源であり、その形式は空気側または冷却剤側です。どちらも 1 つの顧客からの苦情に関係する可能性がありますが、異なる製品チェックが必要になります。

EV ヒーターまたはHVACの交換品を調達する前に、元のアーキテクチャを確立してから、 OEの基準、ループ機能、流体または冷媒インターフェイス、電圧、コネクタ、制御、ポート、取り付け、および故障の証拠を検証します。 Elecdura電動コンプレッサー、コンデンサー、熱交換器アセンブリ、および関連する冷却コンポーネントまたはA/Cコンポーネントを含むアフターマーケット供給リクエストに適合するパッケージをレビューできます。
