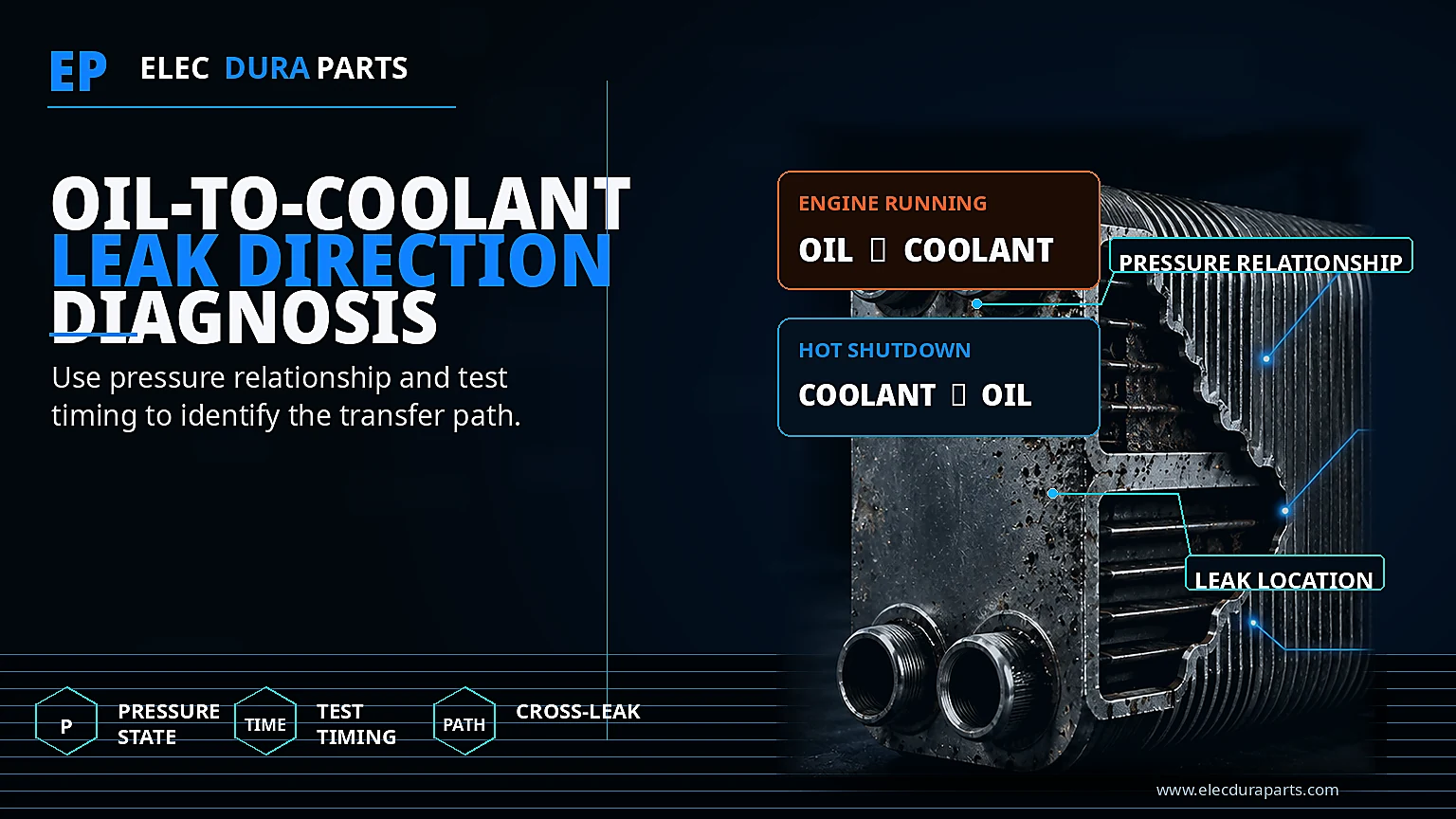

オイルから冷却液への漏れの方向: どの液体が最初に通過するか?

冷却液リザーバー内にオイルを見つけると、多くの場合、油圧が高いため、エンジン オイルは常に冷却回路に流入する必要があるとすぐに推測することになります。この説明は、一部の動作条件では正しい可能性がありますが、不完全です。圧力はコールドスタートからホット動作、シャットダウンまで連続的に変化しますが、内部漏れの位置と形状によって、どの流体が実際に損傷領域に到達できるかが決まります。

したがって、正確な オイル クーラーの冷却液診断のために、技術者は 2 つの別々の質問をする必要があります。2 つの回路はどこで通信できるのか、もう 1 つは流体の移動が発生した瞬間の圧力関係はどうなったのかということです。エンジンが冷えた後に見える汚れは、数分または数時間前に発生したイベントを記録している可能性があります。

簡単な答え: どの流体が最初に内部リークを通過しますか?

すべてのエンジン、クーラーの設計、または動作状態に適用される単一の方向性はありません。エンジンの運転中、オイルと冷却液の熱交換器での潤滑油の圧力が局所的な冷却液の圧力を超える可能性があり、連通欠陥が存在するとオイルが冷却液側に向かう可能性がある状態が生じます。シャットダウン後、冷却システムが熱の保持により加圧されたままである間、油圧が急速に低下する可能性があります。このような状況では、圧力関係が逆転し、冷却液が同じ欠陥を通ってオイル通路に向かって移動する可能性があります。

これが、 オイルクーラントの混合方向を 成分の特定ではなく診断証拠として扱う必要がある理由です。冷却液にオイルが含まれていても、それ自体でオイル クーラーの故障が証明されるわけではありません。同様に、オイルに冷却液が含まれていても自動的にシリンダー ヘッド ガスケットの故障が証明されるわけではありません。より広範な成分分離プロセスには、専用の オイルクーラーとヘッドガスケットの診断ガイド。この記事では、特に圧力の方向、動作状態、テストのタイミングに焦点を当てます。

流体の種類より圧力差が重要な理由

単に一方の流体が濃い、濃い、または熱交換器の特定の側に位置しているという理由だけで、漏れ経路がオイルまたは冷却剤を選択するわけではありません。転移は、欠陥を横切る圧力差、その瞬間に両方の回路がその欠陥にさらされているかどうか、流体の温度、亀裂の形状、および圧力差の継続時間によって影響されます。

オイル クーラーの圧力差 も、エンジン全体に適用できる固定仕様ではありません。油圧は、ポンプ速度、油温、粘度、ベアリングのクリアランス、制御方法、潤滑システムの設計によって変化します。冷却システムの圧力は、冷却剤の温度、膨張、キャップの特性、ポンプの動作、局所的な制限、およびシステムの状態によって変化します。

クーラーコアのせいにする前に、近くのインターフェースも調べてください。オイル フィルター モジュールには、複数のシール、通路、バルブ、熱交換器接続が含まれる場合があります。の オイル フィルター ハウジングの漏れとオイル クーラーの故障に関するガイドでは その区別が説明されていますが、流量制御に関連する異常な潤滑挙動は、 オイルクーラーバイパスバルブ診断.

動作状態の圧力タイムライン

を理解する最も有効な方法は 内部オイルクーラーの漏れ 、エンジンの動作サイクルを追跡することです。一度に採取した汚染サンプルでは、​​いつ相互感染が起こったかが必ずしも明らかになるわけではありません。

コールドスタート: 油圧により最初の強力な差動が確立される可能性があります

冷間始動時、オイルポンプはすぐに流れを生成し始めますが、冷却剤はまだ大幅な熱膨張を受けていません。エンジンと潤滑構造によっては、これにより、オイルから冷却液への熱交換器全体に強力なオイル側の差動が生じる可能性があります。

早期汚染がなぜ有用な証拠となるのか

冷却回路が適切に清掃されており、始動直後に新しいオイルの痕跡が見えるようになった場合は、そのタイミングに注意する必要があります。加圧オイルギャラリーと冷却剤通路を接続する欠陥により、この期間中にオイルが通過する可能性があります。ただし、ホース、リザーバー、ラジエーターなどに汚れが残っている場合は、 エンジン冷却部品は 新しいトランスファーを模倣する可能性があるため、結果を解釈する前に残留オイルを考慮する必要があります。

全体の状態は エンジン冷却システム も重要です。既存の制限、閉じ込められた空気、キャップの異常な動作、または以前の修理によって、故障したコンポーネントが特定されずに観察された症状が変化する可能性があります。

ホットオペレーション：双方がダイナミックになる

エンジンが動作温度に達すると、比較はより複雑になります。オイルが温まり、その圧力挙動が変化する一方で、冷却剤が膨張して冷却回路に圧力が発生します。ポンプ速度、サーモスタットの位置、熱遮断、エンジン負荷、および局所的な流れの状態はすべて、漏れが疑われる箇所で何が起こるかに影響を与える可能性があります。

この段階を「油圧は常に高い」などのルールに落とし込まないでください。相互汚染に関連する圧力は、特定の欠陥における差であり、単にダッシュボードの測定値やエンジン内の他の場所で測定された一般的な仕様ではありません。

局所的な亀裂の位置は圧力によって変化します

オイルギャラリーと冷却剤通路の間のピンホールは、熱膨張下でのみ伝達する亀裂とは異なる挙動を示します。同様に、シールまたはハウジングの周囲の損傷した界面は、コンポーネントの加熱、歪み、または冷却に伴って変化する経路を作成する可能性があります。したがって、クーラーはあるテスト条件に合格しても、別のテスト条件では漏れる可能性があります。

この区別は、交換アセンブリを評価する際に重要です。を調達するバイヤー 卸売のオイルクーラーは、 同一の汚染症状が同一の内部構造を示していると仮定するのではなく、実際のクーラーの構造と用途に一致する必要があります。

ホットシャットダウン: 圧力関係は逆転する可能性がある

エンジンが停止すると、オイルポンプは通常の運転圧力の生成を停止します。したがって、潤滑システムの圧力は低下しますが、冷却剤がすぐに冷えたり、圧力が低下したりすることはありません。エンジン内に蓄えられた熱により、初期停止期間中に冷却システムの圧力が維持されることがあります。

これによりの重要な診断の可能性が生まれます 、オイル オイル クーラーの苦情における冷却液 。作動中にオイルが冷却液に向かって漏れた場合、シャットダウン後に逆の差動が発生する可能性があります。その形状が双方向の連通を可能にする場合、油圧が低下した後、保持された冷却剤の圧力によって冷却剤がオイル側に向かう可能性があります。

それは、漏れのあるすべてのクーラーが両方向に汚染する必要があるという意味ではありません。亀裂のサイズ、高さ、通路の配置、シール面、流体の利用可能性、および差動の持続時間はすべて重要です。目に見える汚染の 1 つの方向を安全に使用して、他の方向を除外することはできません。

冷却システムの圧力テストにより異なる漏れ状態が発生する

冷却システムの圧力テストは、診断環境を意図的に変更します。エンジンが停止すると、通常のエンジン生成油圧が存在しない間に、技術者は冷却回路に制御された圧力を加えます。冷却水通路と油路との接続に欠陥がある場合、この状態により、エンジンの運転中に認識するのが困難であった冷却水側の漏れが明らかになる可能性があります。

テストでは、任意の汎用値を使用するのではなく、車両またはエンジンのメーカーが適用する手順と圧力制限に従う必要があります。可能であれば、アクセス可能な油側の場所を検査し、疑わしい漏れ経路が明らかになるまで十分な観察時間を確保してください。の ラジエーター、ホース、キャップインターフェイス、リザーバー、外部冷却接続もチェックする必要があります。外部圧力損失によりテストの有用性が低下する可能性があるため、

意思決定表: タイミングは実際に何を示しているのでしょうか?

したがって、特にクーラーが冷却器と統合されているエンジンでは、コンポーネントの分離が次の診断ステップとなります。 オイルフィルターハウジングアセンブリ。冷間運転中、安定した温間運転中、シャットダウン後の最初の数分間、または制御された冷却システムの圧力テスト中に汚染が発生したかどうかを記録します。次に、それらの観察結果をオイルおよび冷却剤の通路の物理的なルーティングと比較します。動作状態、圧力方向、および疑わしい漏れ経路の間の再現可能な関係は、目に見える流体が故障したコンポーネントを特定すると仮定するよりもはるかに強力な証拠となります。

修理範囲を拡大する前にリーク経路を確認してください

動作状態パターンがオイル回路と冷却剤回路間の内部通信を示唆したら、次のステップは確認です。目標は、汚染の色や方向から理論を証明することではなく、パスを安全に隔離し、制御された条件下で障害を再現することです。

まず、汚染が現れる場所、最初に目に見えるようになった時期、および実行中、ホットソーク中、クールダウン中、または静的テスト中にレベルが変化したかどうかを文書化します。外部漏れが原因で冷却回路が圧力を保持できない場合は、内部漏れテストを解釈する前に、その問題を修正または考慮してください。キャップの動作はシステムの圧力履歴にも影響を与える可能性があるため、別の ラジエターキャップ圧力テストは、 圧力保持または真空戻りに疑問がある場合に役立つ場合があります。

テスト圧力を上げる代わりに制御された隔離を使用する

より多くの圧力が自動的に優れた診断方法になるわけではありません。該当するエンジン、車両、またはコンポーネントの手順に従い、指定されたテスト条件を超えないようにしてください。目的は、回路またはコンポーネントを分離して、リーク経路を特定しやすくすることです。

設計が可能な場合はクーラーをベンチテストします

オイルクーラーを独立して取り外すことができる場合は、テストする前にポート、シール面、コア、およびハウジングの接触領域を検査してください。制御されたベンチテストは、クーラー自体が内部でオイル側と冷却剤側の間で連絡しているかどうかを判断するのに役立ちます。温度に依存する欠陥はこのプロセスを複雑にする可能性があるため、明らかなコールドリークを示さないクーラーは、車両の証拠が強力なままであれば、自動的に使用可能であると宣言されるべきではありません。

コアの漏れをシールおよびハウジングの漏れから分離

多くのオイルクーラーアセンブリには、熱交換器以外のものが含まれています。ガスケット、アダプター プレート、フィルター ハウジング、冷却剤シール、オイル通路シール、および取り付けインターフェイスがすべて関係する可能性があります。シールに漏れがあると、穴の開いたクーラー コアがなければ汚染や外部漏れが発生する可能性があります。したがって、完全な組み立てを注文する前に、慎重に分解検査を行うことが重要です。

クーラー、ガスケット、ハウジング、またはヘッドガスケット: 証拠に基づいて決定を下す

汚染の方向は、いつ転写が可能であるかを説明するのに役立ちますが、故障した部品を特定するために単独で使用しないでください。より信頼性の高い決定には、圧力の挙動、コンポーネントの構造、燃焼の証拠、外部漏れ、シール表面の状態、絶縁テストを組み合わせます。

この区別は、複数の熱交換器がラジエーターまたは冷却回路を共有する車両では特に重要です。たとえば、ラジエタータンクに組み込まれたトランスミッション液クーラーは、別の潜在的な相互汚染経路を生み出します。診断ロジックはエンジン オイル クーラーのテストとは異なります。 トランスミッション オイル クーラー ラインとラジエーター タンク クーラー ガイドでは、 これらの交換の決定について個別に説明します。

修理を判断する前にシステムをクリーニングしてください

故障したコンポーネントを交換しても、以前の漏れの痕跡はすぐに除去されません。オイルは、膨張タンク、ホース、ラジエーター通路、ヒーター回路、その他の低流量領域に残ることがあります。修理後にクーラントがオイル側のスペースに溜まったままになることもあります。

なぜ残留汚染が誤った復活を引き起こす可能性があるのか

システムが適切に清掃されていない場合、数回の熱サイクル後に古いオイル残留物が再び現れ、新たな相互汚染のように見えることがあります。同様に、潤滑回路に湿気や冷却剤が残っていると、修理後の最初の検査が複雑になる可能性があります。したがって、洗浄手順は、エンジンおよび車両メーカーの要件と、関連する材料の適合性制限に従う必要があります。

クリーンなベースラインを確立する

最終検証の前に、必要な洗浄、補充、整備手順後の液体の外観とレベルを記録してください。汚染が確実に除去できない場合は、ひどく汚染されたリザーバーやその他のコンポーネントを洗浄するか交換してください。このベースラインにより、後の比較がより意味のあるものになります。

修理後の検証では元の状態が再現されるはずです

修復が成功したかどうかは、修復前に最も強力な証拠が得られたのと同じ動作状態でチェックする必要があります。主に冷間始動後に汚染が発生した場合は、同等の始動サイクル後に検証してください。ホットシャットダウン中に転移の疑いが生じた場合は、関連するヒートソークおよびクールダウン期間の後に再度検査してください。以前に制御された静圧テストで障害が明らかになった場合は、修理後に承認されたテストを繰り返してください。

リザーバーだけを見るのではなく、両方の回路を監視してください。冷却液の状態、エンジンオイルの状態、液面、外部シールポイント、および修理されたアセンブリを確認してください。 1 つの短いアイドル期間からのクリーンな結果は、以前に関連した動作状態全体で再現可能な結果よりも説得力がありません。

交換品を正確なアプリケーションに適合させる

外観的には同様に見えるオイル クーラーであっても、コアの寸法、ポートの向き、取り付け形状、ガスケットの配置、フィルターとハウジングの境界面、冷却液の接続、オイル通路のレイアウト、車両またはエンジンの校正要件が異なる場合があります。したがって、交換は外観だけではなく、識別可能なアプリケーション データに基づいて行う必要があります。

乗用車用途の場合は、次のような参考資料が必要です。 BMW エンジン オイル クーラー 11428580412 は、OE または交換番号の一致がなぜ役立つかを示しています。オフハイウェイエンジンと産業用エンジンには同じ規律が必要です。の Deutzエンジンと互換性のある04252960オイルクーラーは、 エンジンの用途と物理的構成を合わせて確認する必要がある例です。

置換マッチングのために提供する情報

有用な識別データには、OE 番号または既知の交換番号、車両またはエンジンのモデル、該当する場合は年式、エンジンの指定、クーラーとハウジングの鮮明な写真、ポートの位置、取り付けポイント、ガスケットの形状、全体の寸法、および鋳造番号またはラベル番号が含まれます。幅広い冷却コンポーネントとエンジンコンポーネントを比較する購入者は、 Elecduraparts 製品カテゴリー.

オイルクーラー注文の卸売見積データ

輸入業者、販売代理店、修理ネットワーク、購買チームにとって、正確な見積データにより、繰り返しの適合確認が減り、1 回の出荷で複数の用途が混在するリスクが軽減されます。見積依頼では、製品番号だけでなく商用要件も特定する必要があります。

ターゲットの OE または交換番号、アプリケーション、部品番号ごとの予想数量、仕向国、希望するパッケージング、ブランド要件 (ある場合)、品質目標、サンプル要件、および予想される購入スケジュールを含めます。いくつかの優れた参考文献が関係する場合は、写真のみの問い合わせよりも、アプリケーションごとに 1 行のスプレッドシートの方が適しています。

混合購入または大量購入を計画しているお客様は、現在の状況を確認できます。 輸入業者と卸売業者との取引を行う必要があります。 最終的な問い合わせを提出する前に、

FAQ: オイルから冷却水への漏れ方向の診断

クーラントにオイルが入っているということは、オイルクーラーが故障していることを証明するのでしょうか?

いいえ。冷却液中のオイルは汚染を確認するものであり、コンポーネントの故障ではありません。オイル クーラーは考えられる経路の 1 つですが、ハウジングの欠陥、シール、ヘッド ガスケットの問題、シリンダー ヘッドの損傷、またはその他のアーキテクチャ固有の障害を評価する必要があります。

オイル中の冷却剤はオイルクーラーの可能性を排除しますか?

いいえ、エンジン停止後、冷却システムが加圧されたままになっている間、油圧が低下する可能性があります。内部連通が存在し、その形状が逆移送を可能にしている場合、冷却液は油路に向かって移動する可能性があります。方向性だけでは決定的なものではありません。

同じ内部クーラーの漏れにより、液体が両方向に移動する可能性がありますか?

条件によっては可能です。欠陥を横切る圧力差はエンジンの状態によって変化し、運転中にオイルから冷却液への移動を受ける経路は、停止後に後で冷却液から油圧への圧力を受ける可能性があります。実際に双方向の転移が起こるかどうかは、欠陥の位置、形状、流体のアクセス、タイミングによって異なります。

クーラーは低温テストに合格しても、車両に漏れが生じるのはなぜですか?

一部の欠陥は、温度、コンポーネントの膨張、ハウジングの歪み、振動、または動作圧力の関係によって影響されます。低温静的試験では 1 つの条件のみが再現されるため、試験結果は常に汚染が最初に発生した状況と比較する必要があります。

クーラーのみを交換する必要がありますか、それともハウジングアセンブリ全体を交換する必要がありますか?

それは検査で何が確認されるかによって異なります。コアに漏れがあるが、ハウジングとシール面が修理可能な場合、修理範囲が制限される可能性があります。ハウジングに亀裂、歪み、通路周囲の損傷がある場合、または繰り返しのシール不良の原因となっている場合は、より完全な組み立てが正当化される可能性があります。アプリケーション固有のサービス情報が最終決定の指針となります。
